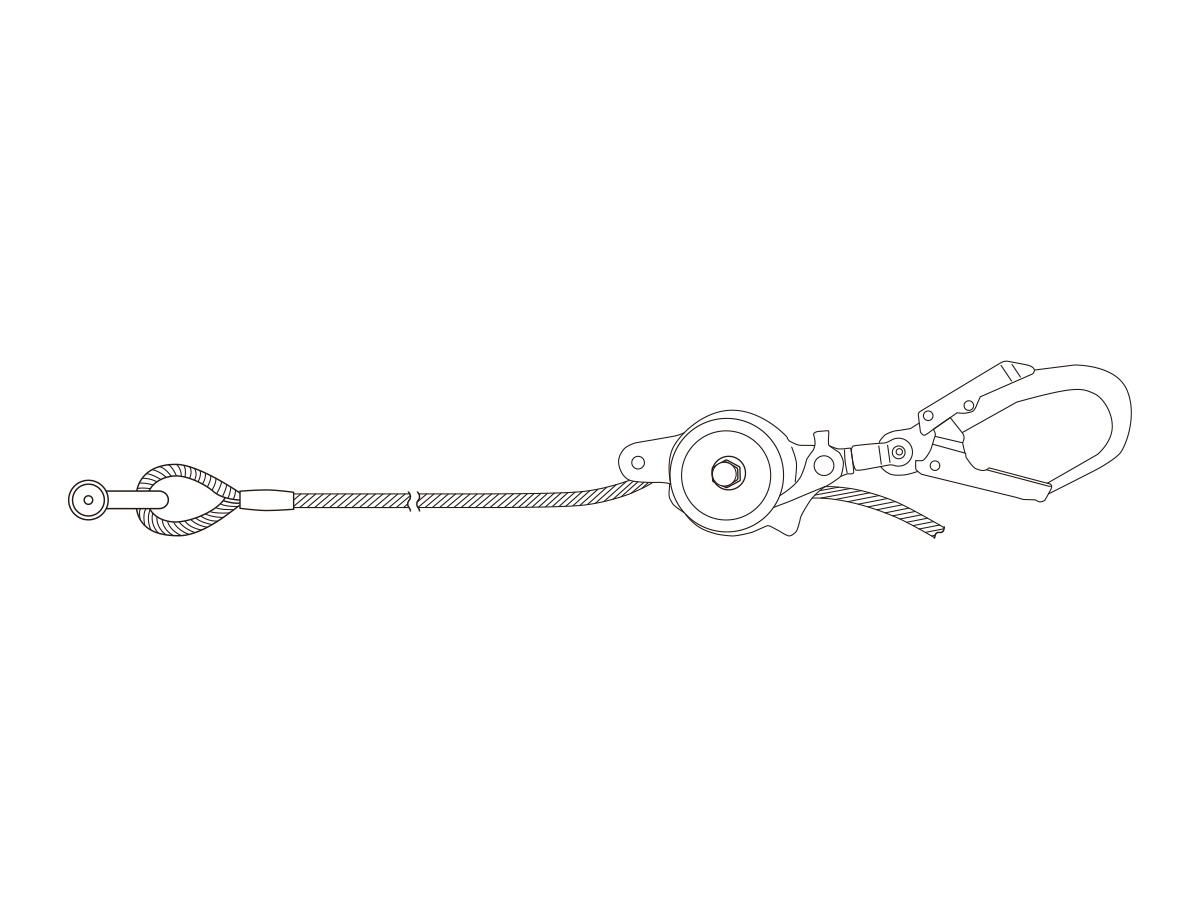

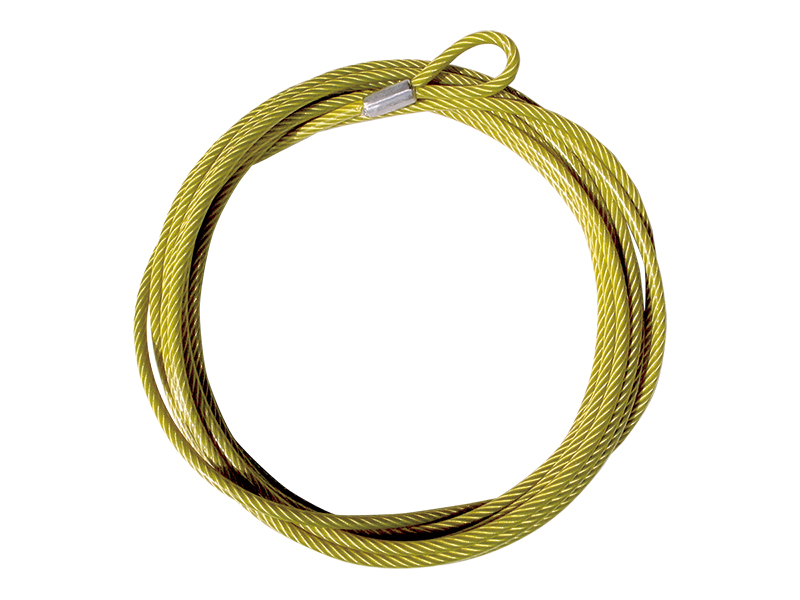

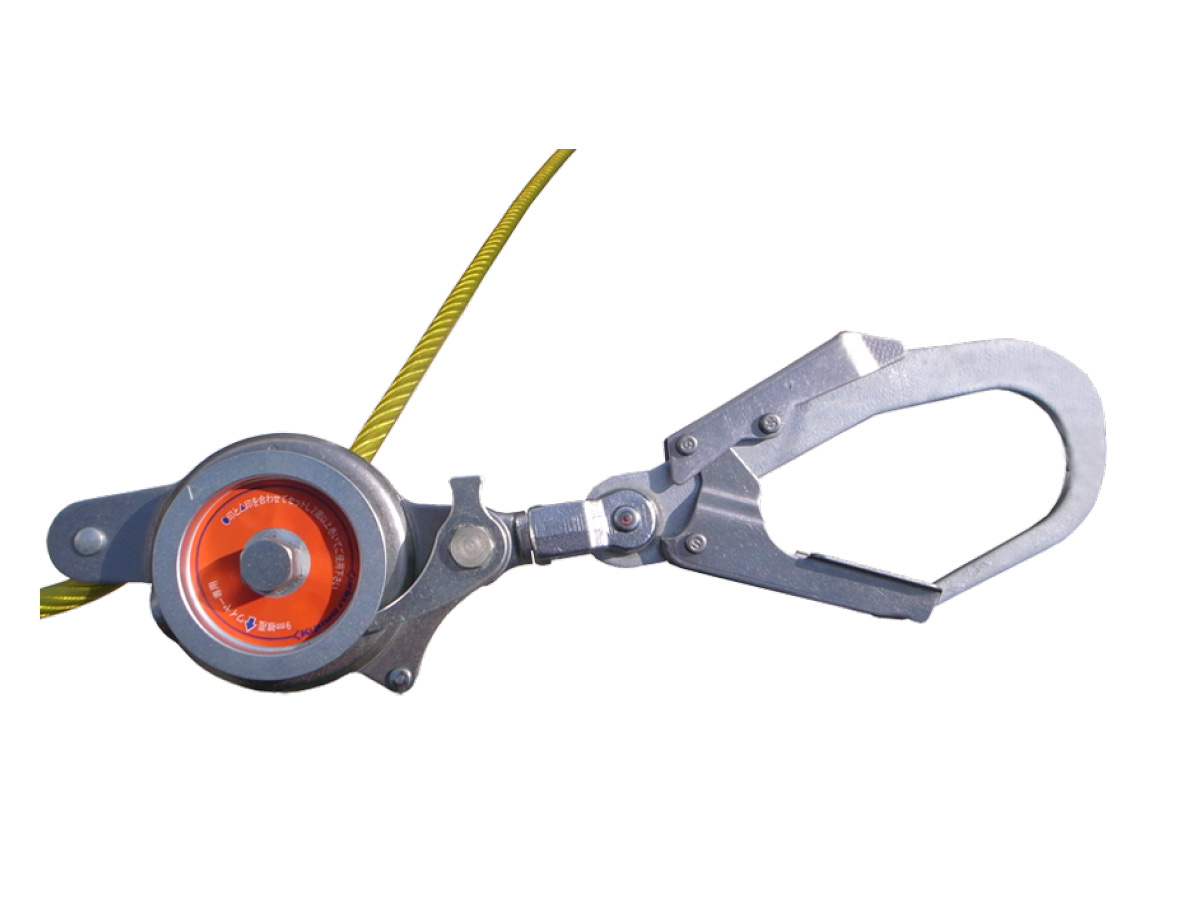

緊張器被覆ワイヤ緊張器

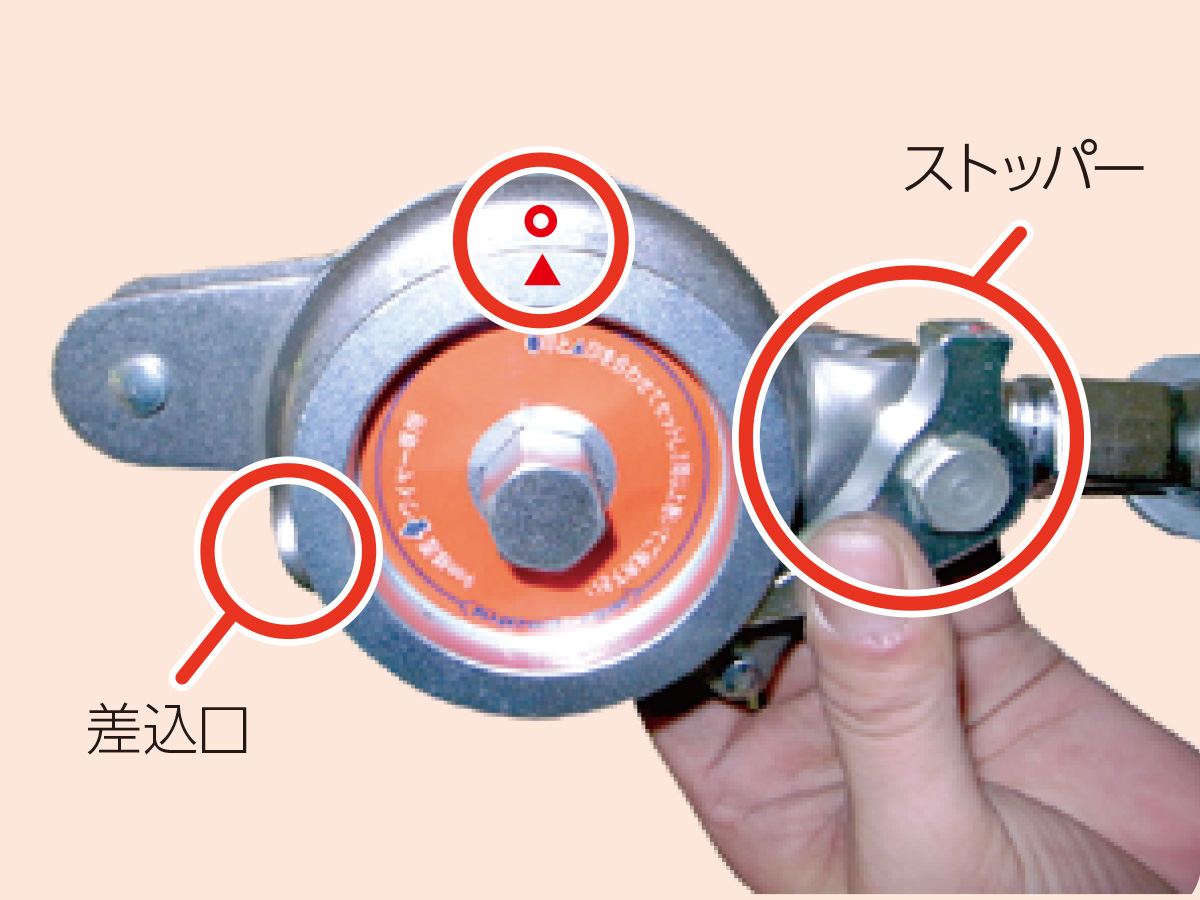

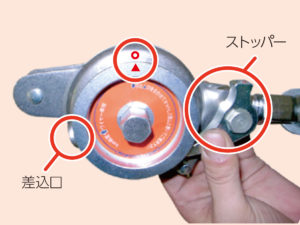

①ストッパ一をセット後、〇印にギアを合わせて、現れた差込口から被覆ワイヤ端部を本体に差込み、左側より逃がして下さい。 この際、 ワイヤの弛みはワイヤの中央部が床と接触する位が良い。（対照試験10m)

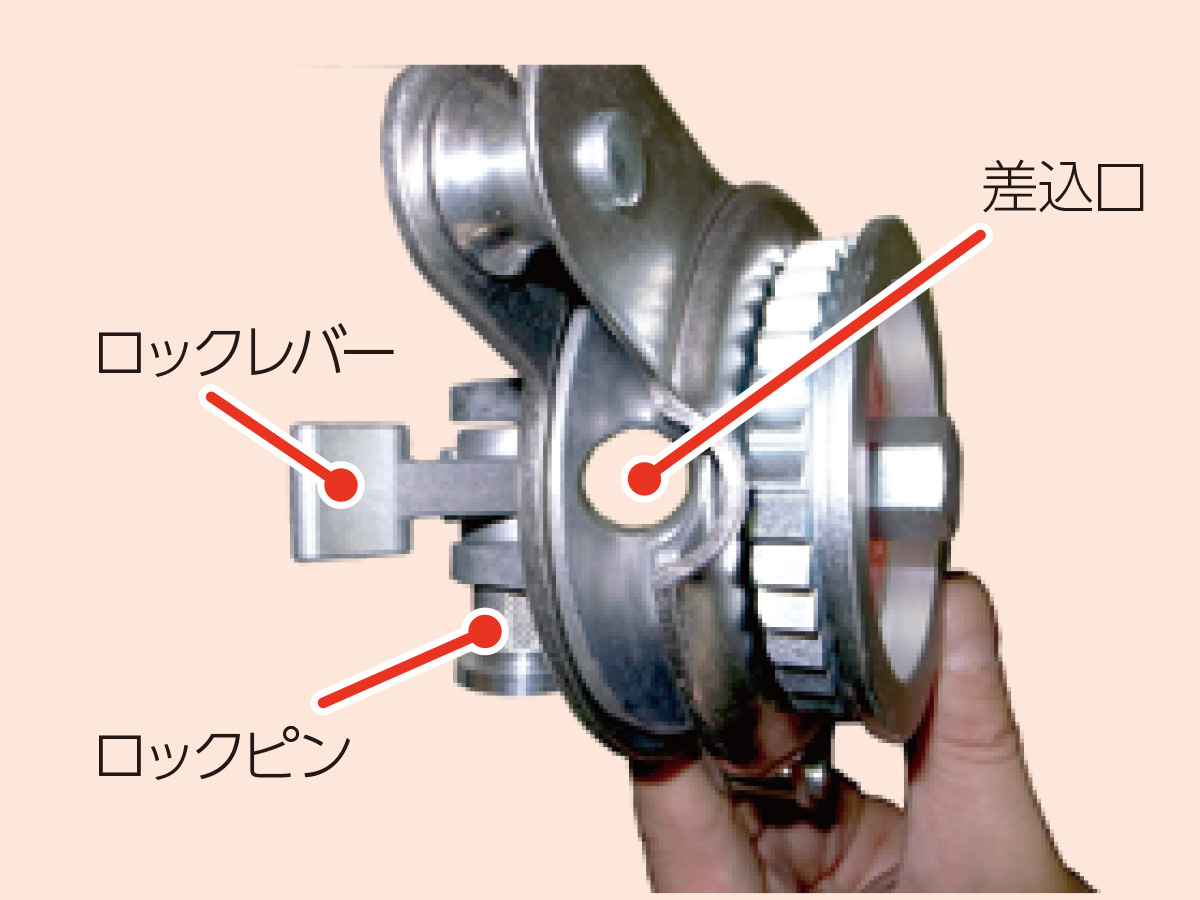

〈注〉ロックピンを引っ張り、 ロックレバ一を解放。必ず差込口からロードして下さい。

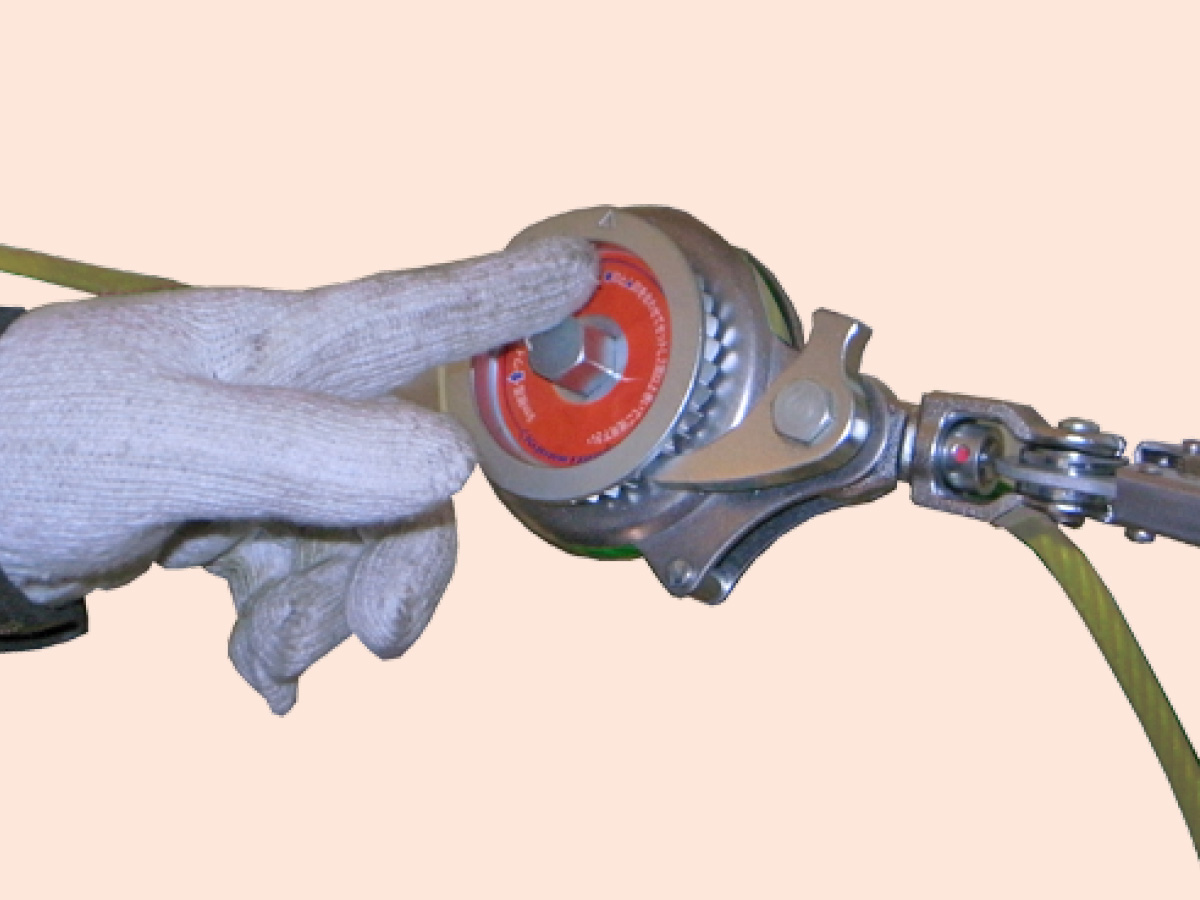

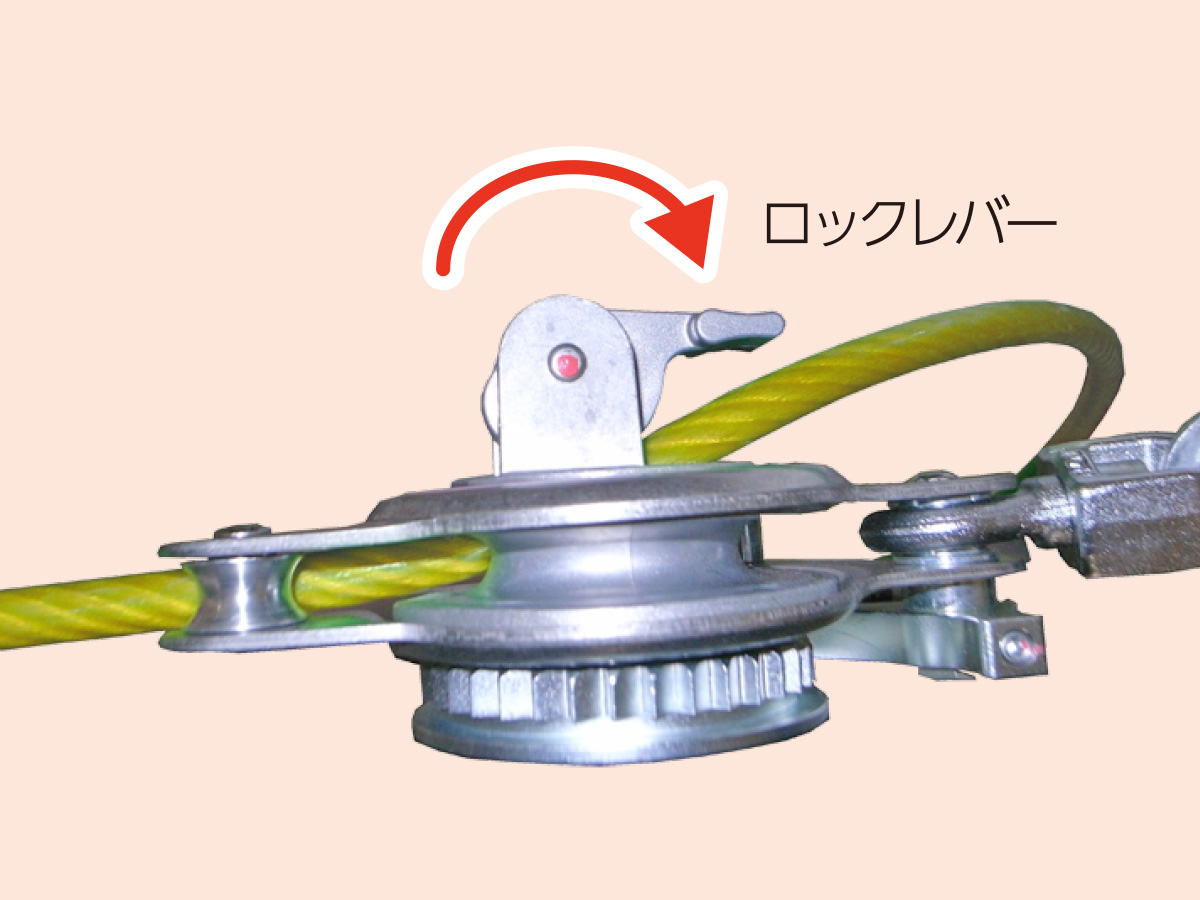

②再びロックピンを引き、 ロックレバーを閉じてワイヤが戻らないように固定して下さい。〈注〉仮止め状態の為、このままでの使用は出来ません。

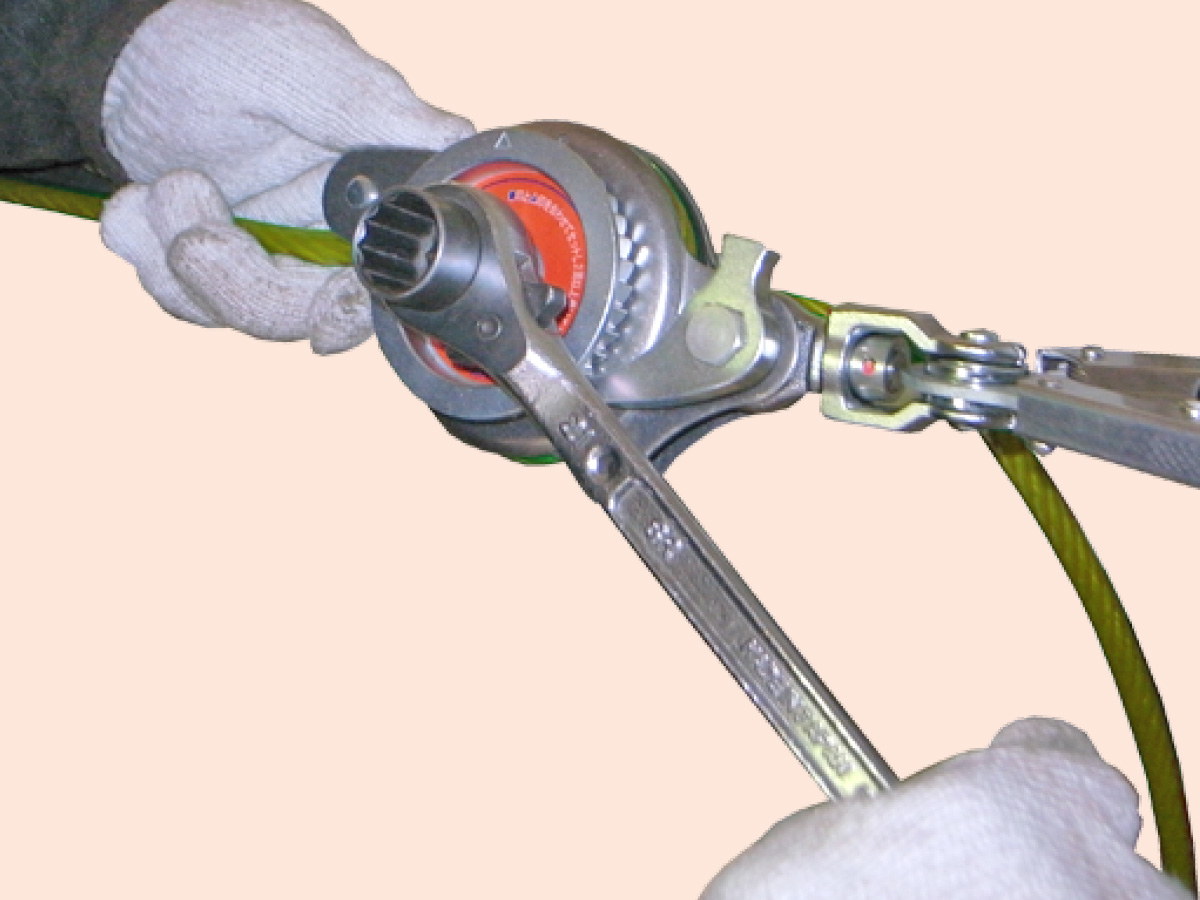

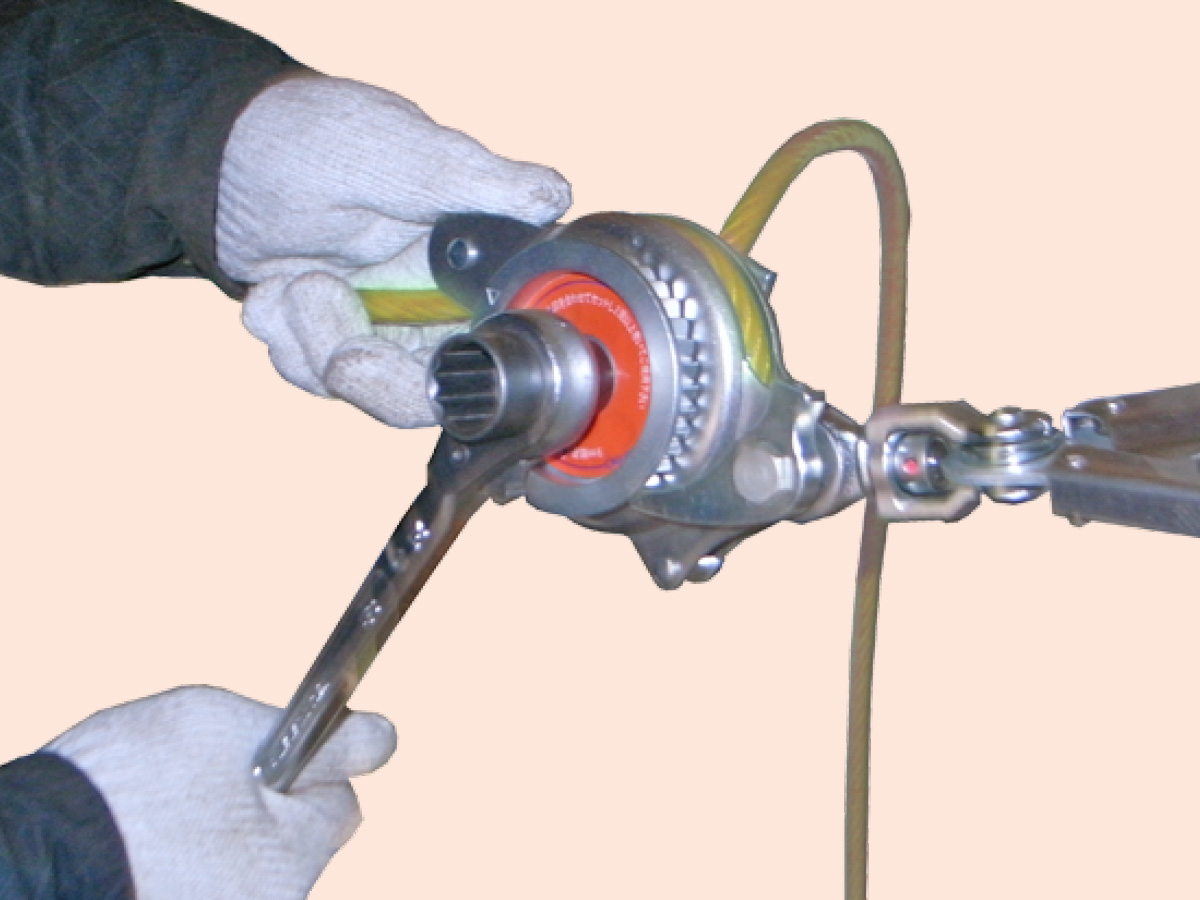

③ラチェット17㎜にて回転ドラムを回し徐々に張力をかけていきます。マークを見ながら、必ず1.5周以上巻き取った事を確認。

〈注〉1.5周する前に張力が強くなりドラムを回す事が困難な時は、 巻き取りシロが足りませんので、 手順①に戻って弛みを少し多く取ってから再セットして下さい。

④ラチェットレンチを外して完了となりますが、 ワイヤは絡まないよう丸める等の養生をお願いします。〈注〉巻き取りトルク値は55N・m以内。 強く巻くと、外す際にラチェットが強く回転し危険です。

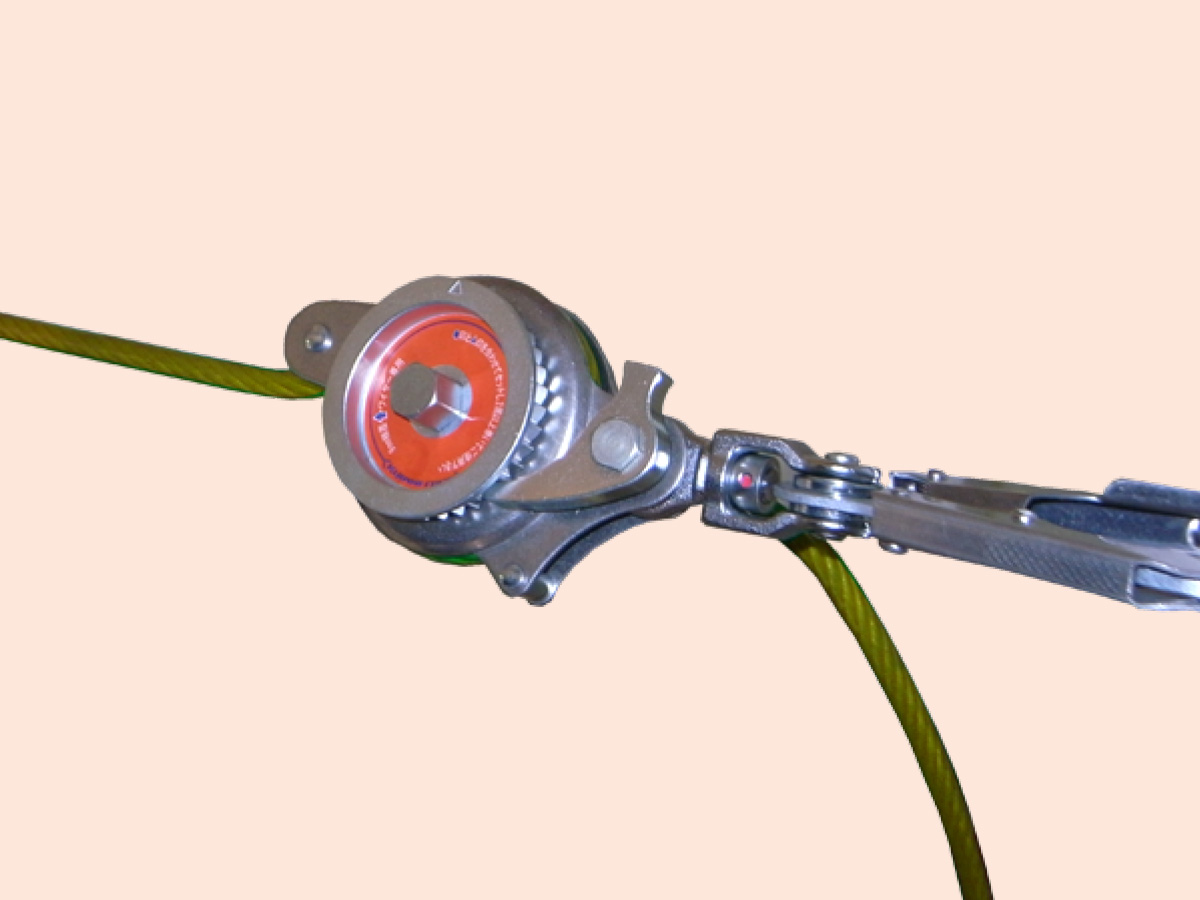

⑤最終的に張り具合を確認して、 必要に応じて増し締めを行い完了となります。
