簡易型落下物養生システム簡易型仮設朝顔

簡易型仮設朝顔

簡易型仮設朝顔

簡易型仮設朝顔
簡易型仮設朝顔

用途

工事工程
外装工事
商品分類
安全関係

特長

  • 簡単に仮囲い用のパイプや枠組足場からも簡単に取付けができます。
  • スピーディーに格納、養生セットすることができる。

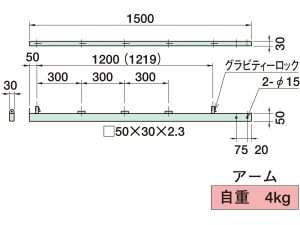

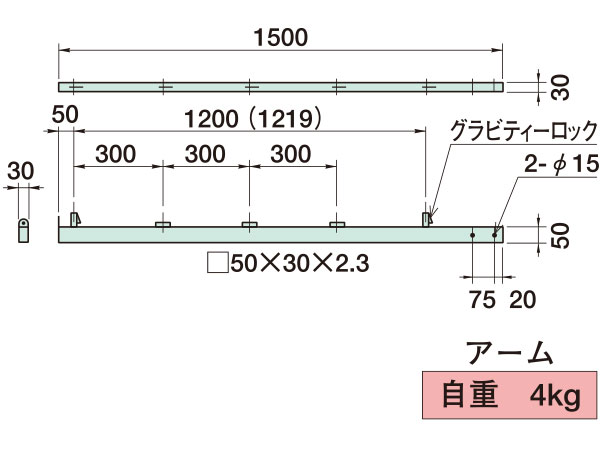

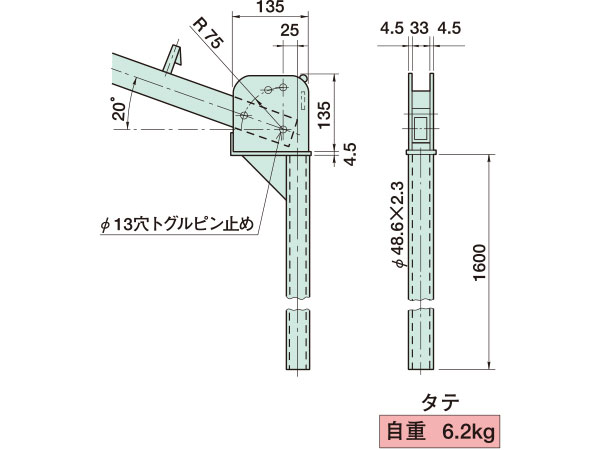

仕様

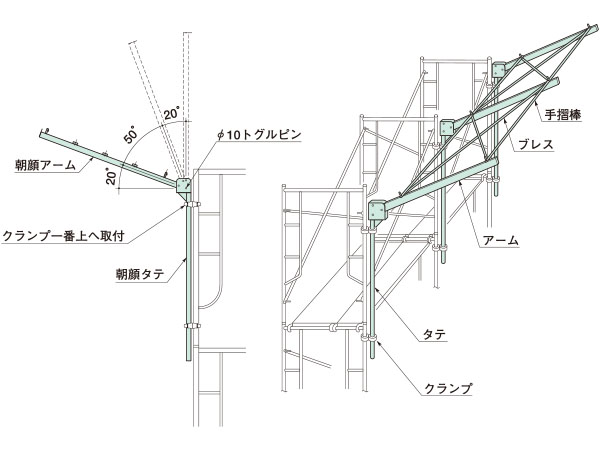

使用手順

  1. 取り付けたいスパンごとに”タテ”をクランプにて固定する。
  2. プレス・手摺棒で骨組をする。
  3. 跳ね出し部を垂直にした状態でネットを張り、その後角度を選択し、調整する。

※規格通りのスパンが取れない場合には、伸縮手摺棒(テッスルD型)を使用する。
(テッスルD-A型830~1400mm・D型1600〜2800mm)

注意事項

養生材の種類 許容風速VZ(m/s)
シート 18
メッシュシート3mm目 20
ラッセルネット15mm目 32

仮設工業会、風荷重計算式に対応

  • 許容風速VZ(設計風速)は朝顔受風面に対する値です。
  • 基準風速Voは、地理的な位置や地形によって異なるので、許容風速VZより、各現場に合った検討を行って下さい。
  • 基本的に15mmラッセルネットにての使用とし、耐荷重88kg(ネット中央)までとなります。
  • 取り付ける際、上部クランプは、一番上端にて固定して下さい。
  • 風荷重に対する許容風速を参照し、条件以上の風速が予想される場合は、シート及びネットを取り外す等の処置を行って下さい。
  • ブレス・手摺棒・ネットは各現場でご用意ください。
