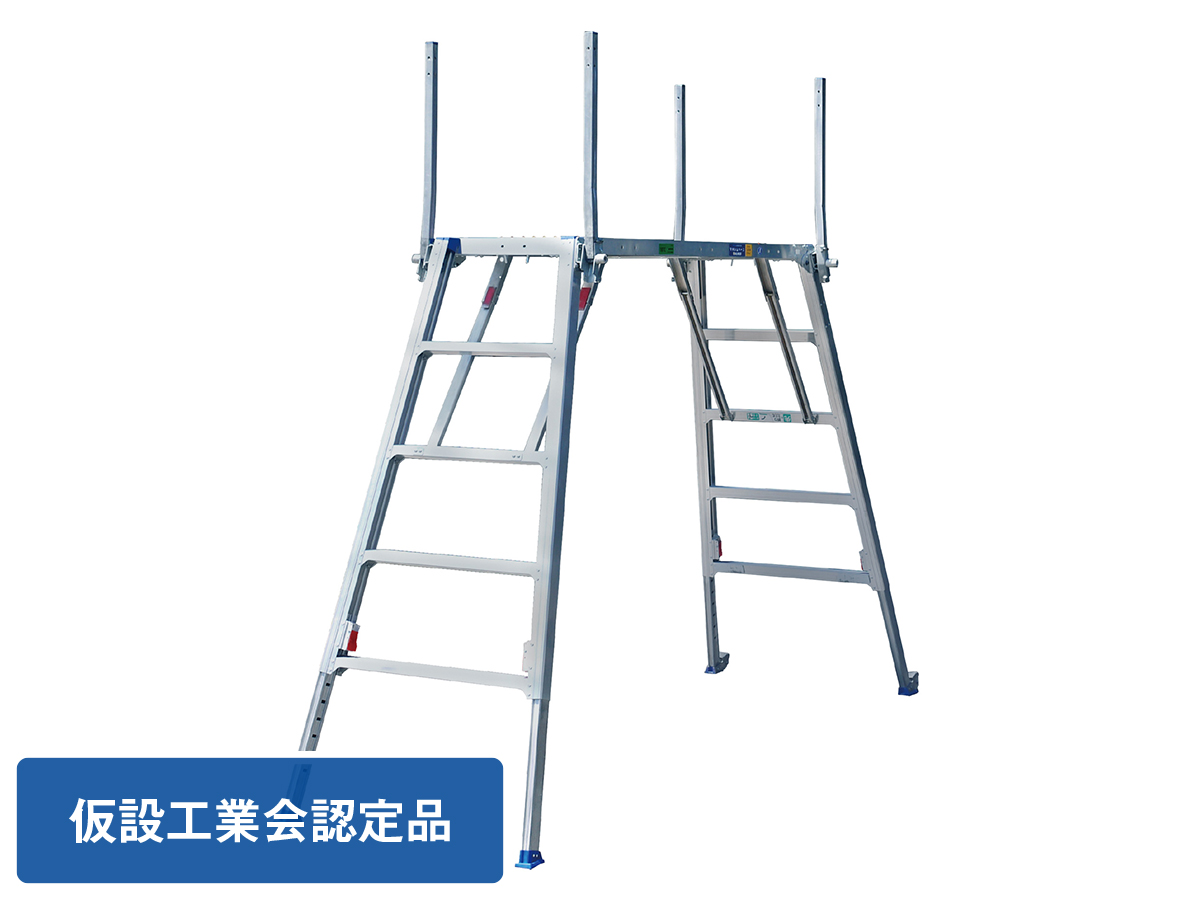

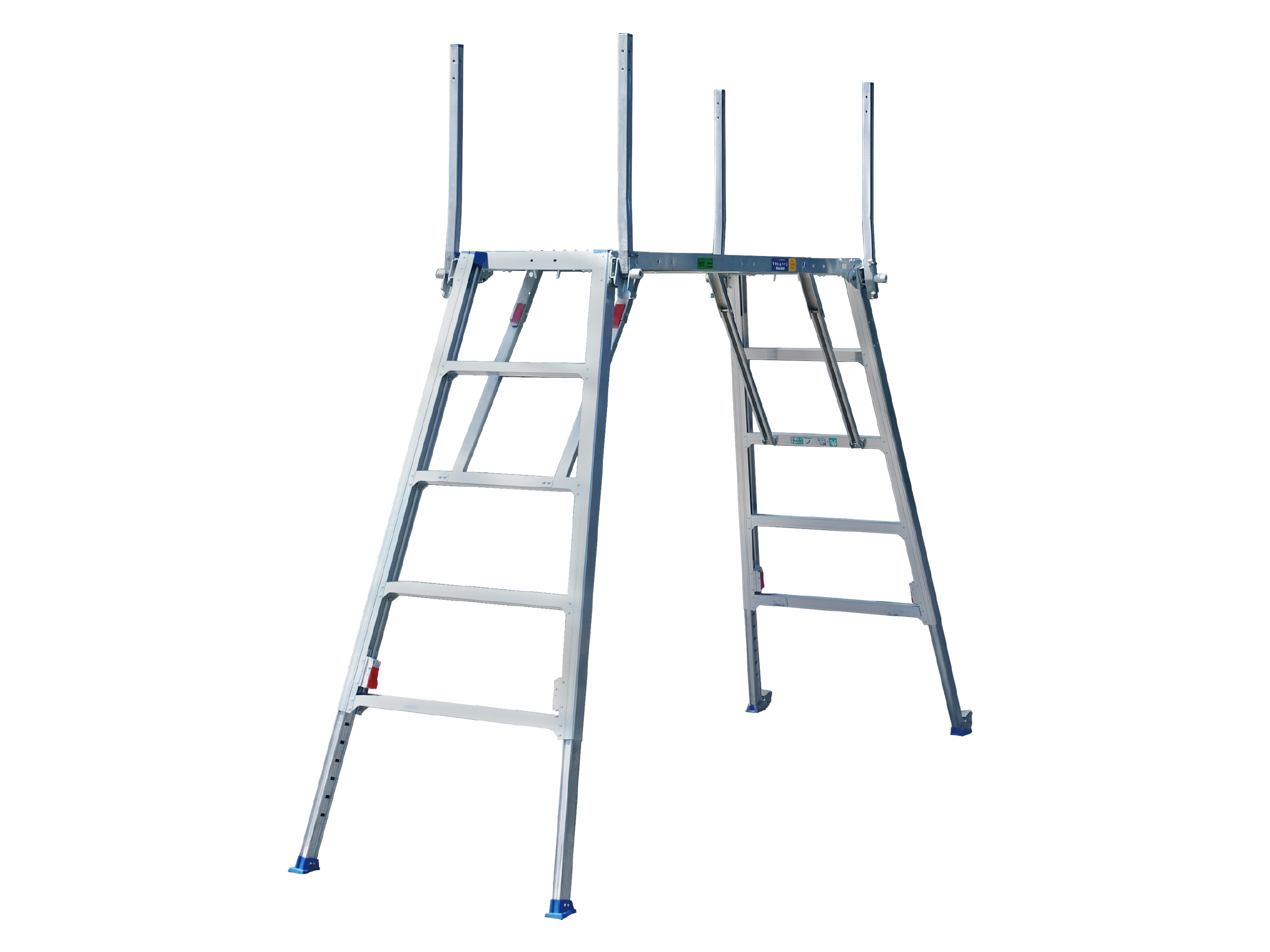

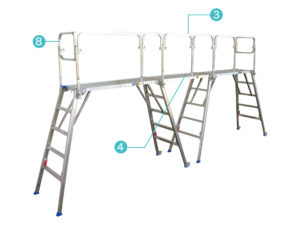

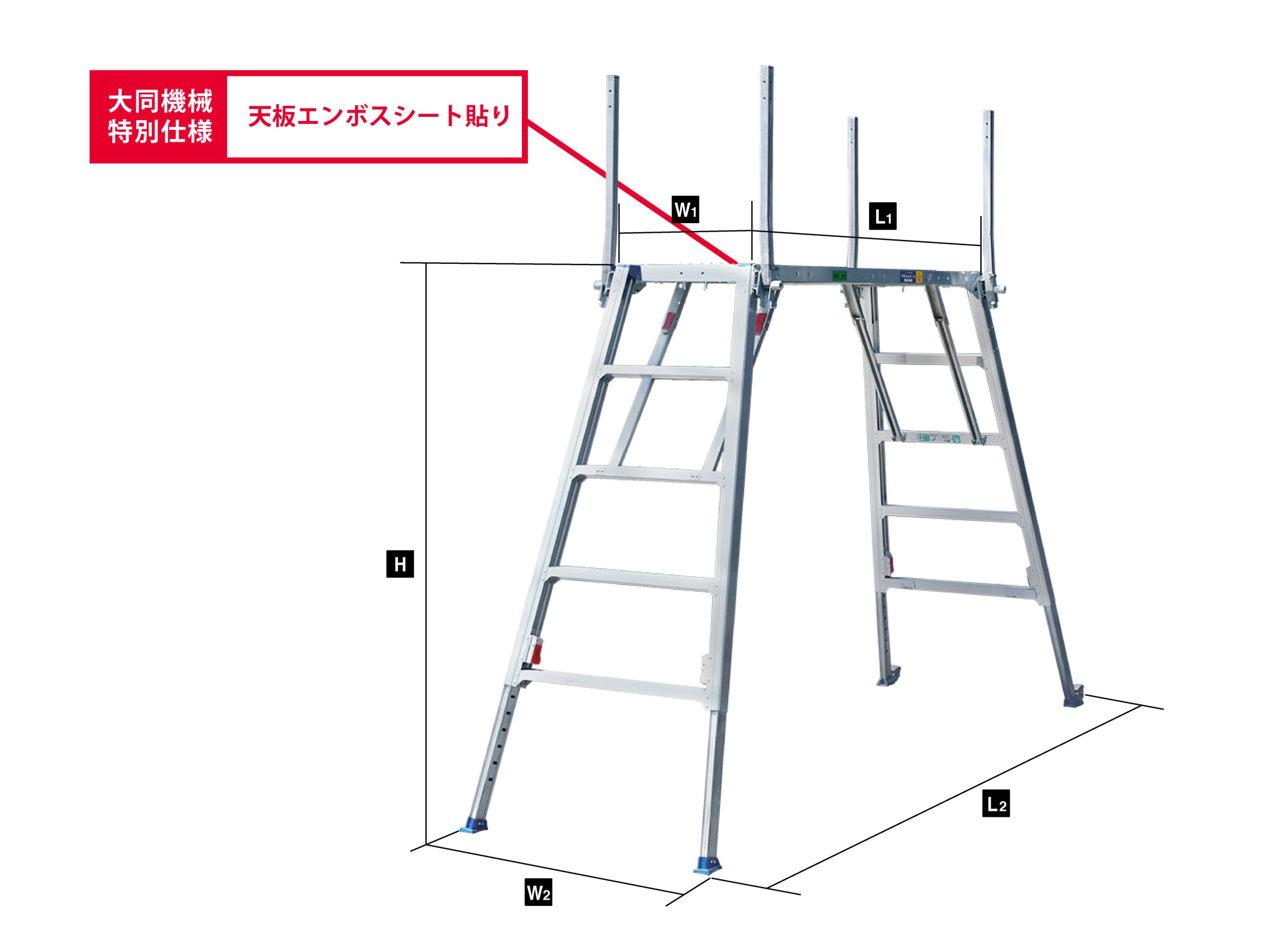

可搬式作業台マキシムベース

仮設工業会認定品

大同機械特別仕様

用途

工事工程
地下工事、仕上工事、改修工事
商品分類
足場関係

特長

  • 手掛かり棒を床材に対し垂直に設置することにより、有効作業面積が拡大。
  • 55㎜幅の大型ステップを採用し安定性が向上。
  • ブレス材を2段目の踏桟に装着し、安定性強化。
  • 高さ調節は50ｍｍピッチ8段階調節。
  • オプションで作業台の広さと安全性がアップ。

仕様


型式 天板有効寸法(㎜) 作業床高さ(㎜) 高さ調節ピッチ(㎜) ブレス(本) 手掛り棒(本) キャスター 自重（kg） 許容荷重(kN/kgf)
CSG18TC W1540×D500 1355〜1755 50 4 4 ○ 26.2 47/150
CSG15TC W1540×D500 1040〜1440 50 4 4 ○ 24.7 47/150
CSG10T W1540×D500 725〜1125 50 4 4 — 21.9 47/150

設置寸法

型式 W(㎜) D(㎜) H(㎜)
CSG18TC 2453〜2683 826〜914 1355〜1755
CSG15TC 2273〜2502 757〜845 1040〜1440
CSG10T 2092〜2321 689〜776 725〜1125

収納寸法

型式 W(㎜) D(㎜) H(㎜)
CSG18TC 1610 830 201
CSG15TC 1610 761 202
CSG10T 1634 749 153

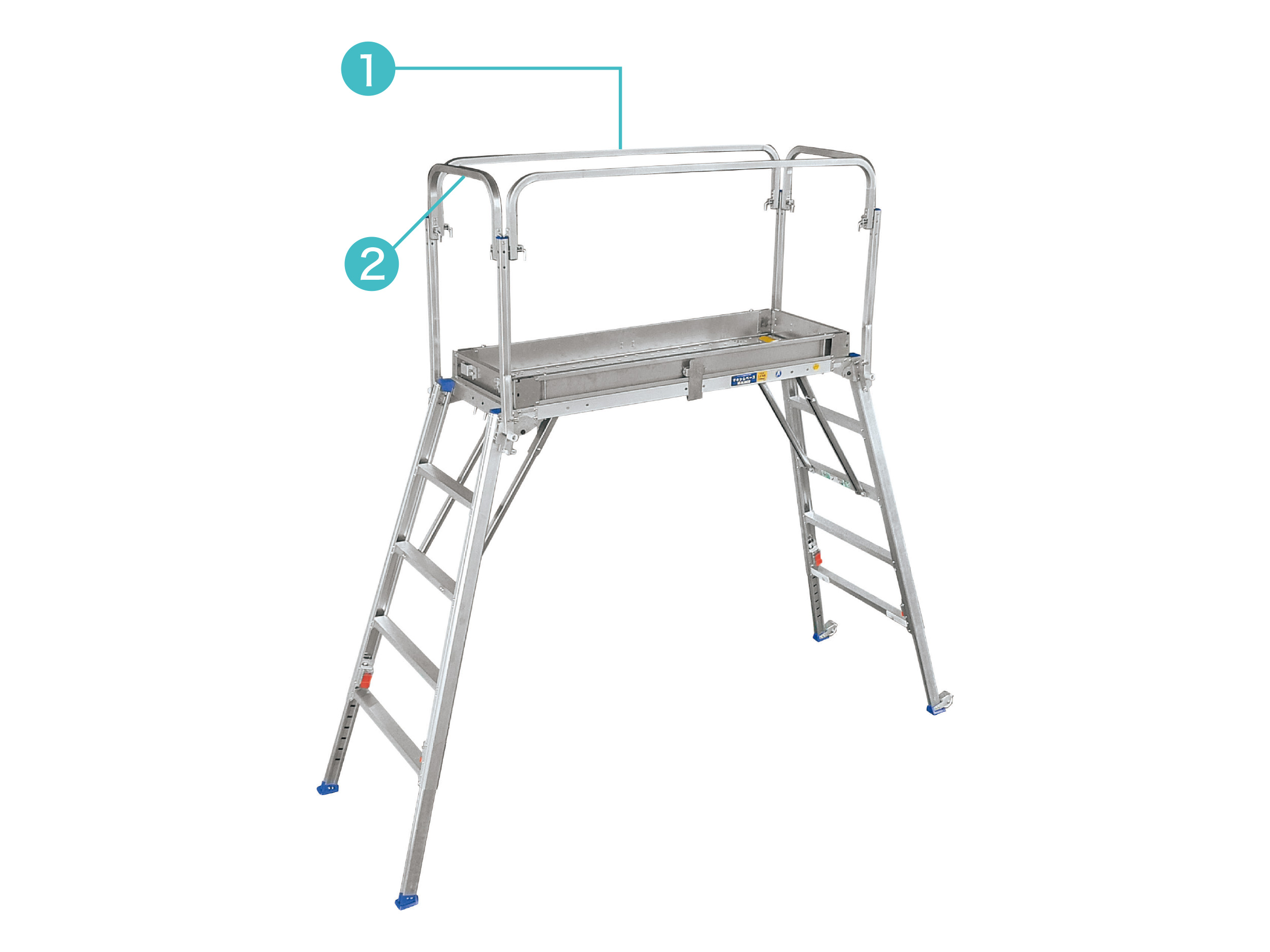

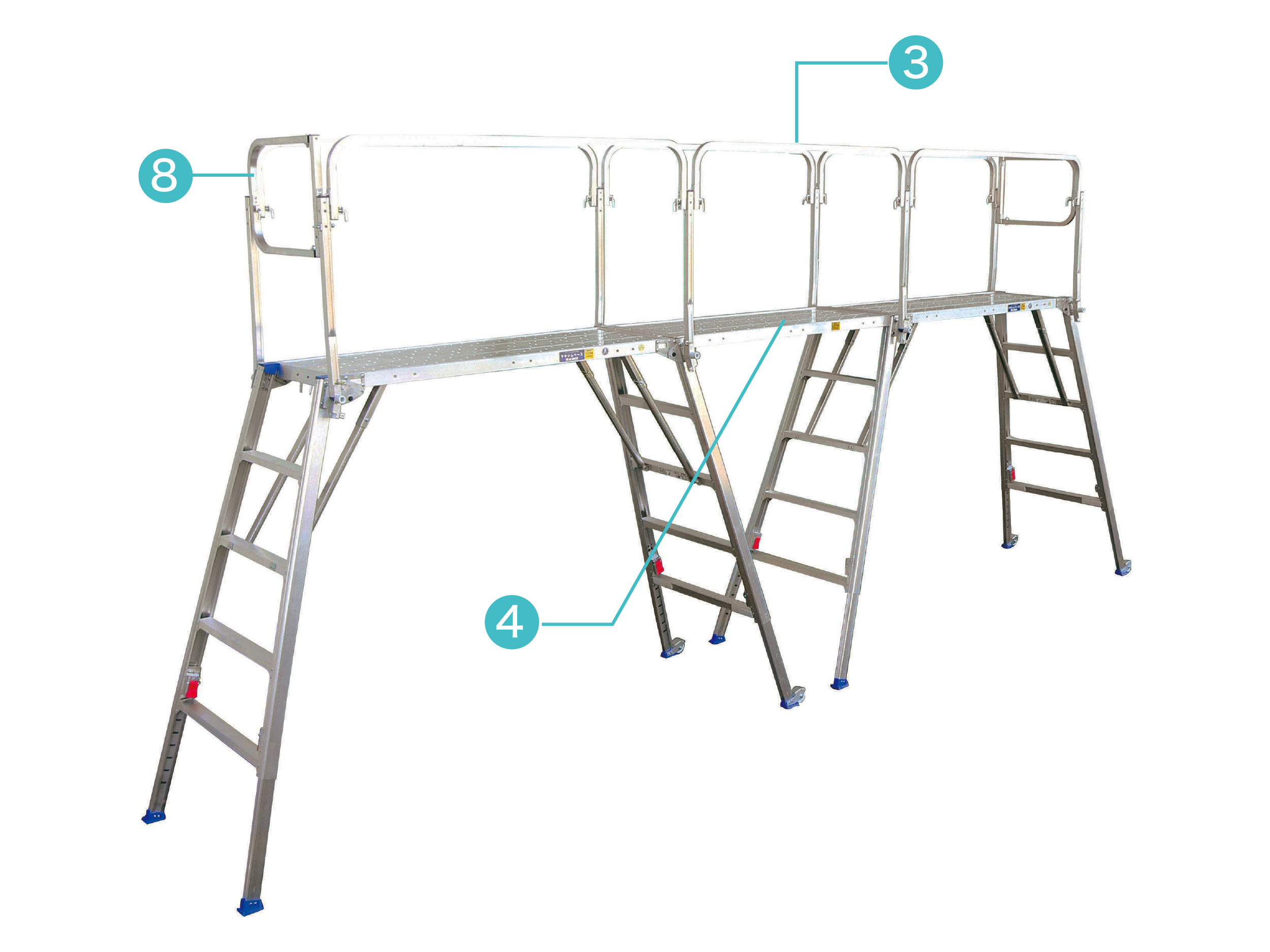

オプション

(単位：㎜)

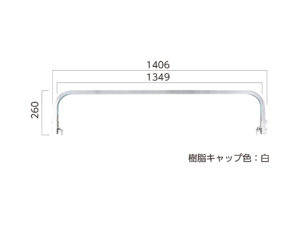

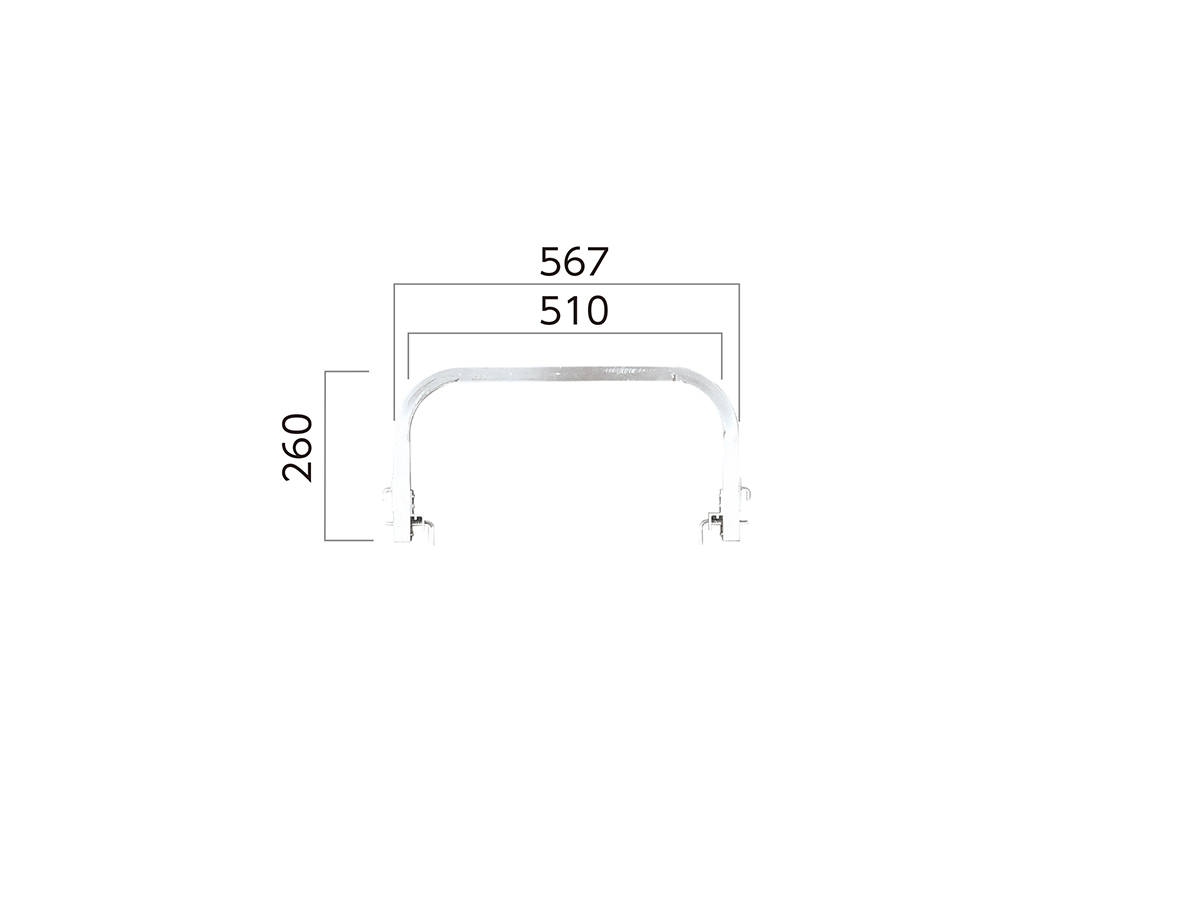

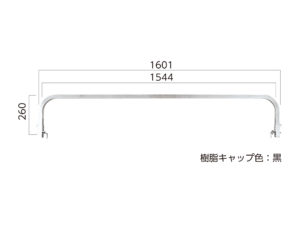

①感知装置(本体桁面用)《固定型》

CSGB16

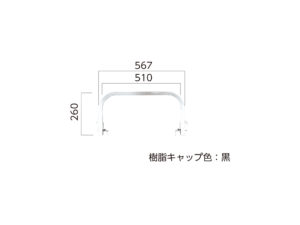

②感知装置(本体妻面用)

CSGBT5

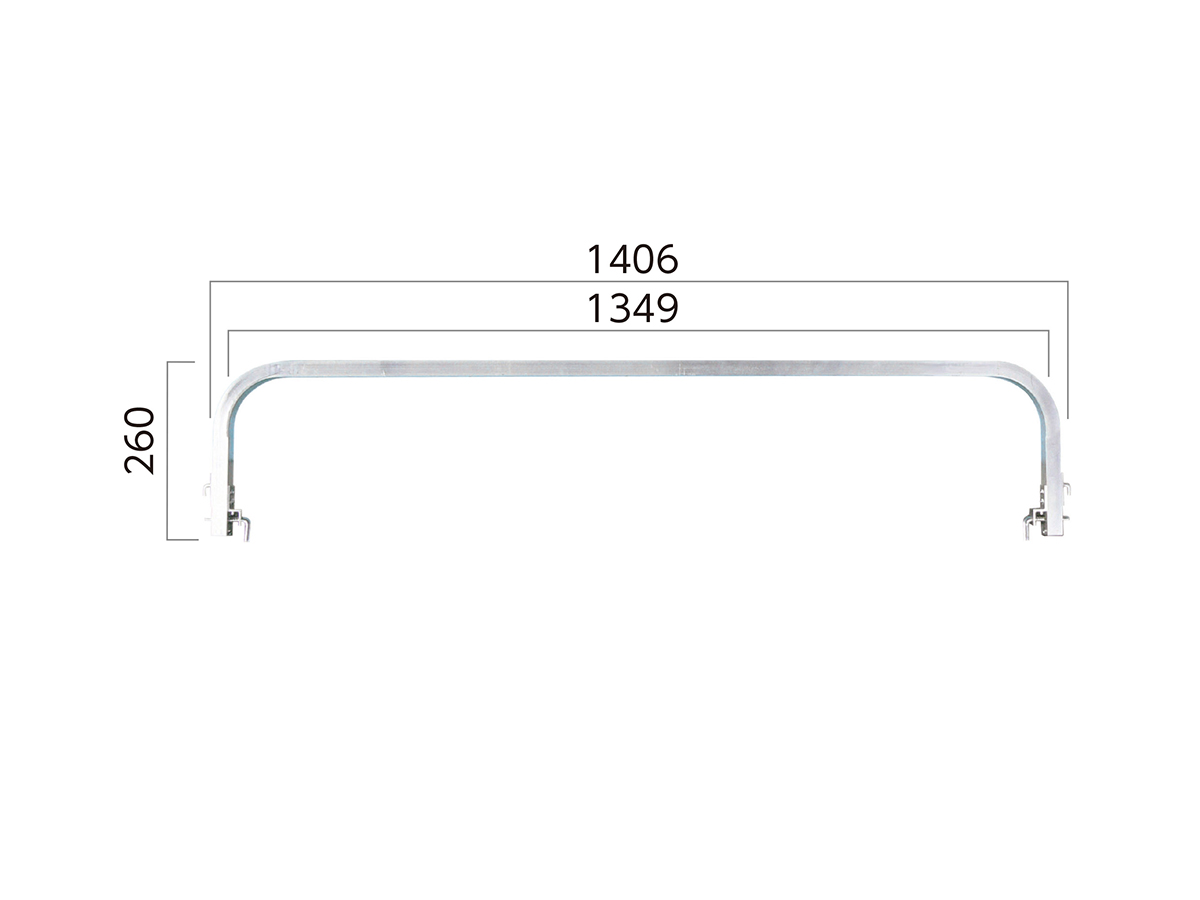

③感知装置(延長天板用)《固定型》

CSGB14

※マキシムベース感知ロッド付には取付けできません。⑥の手掛り枠をご使用ください。

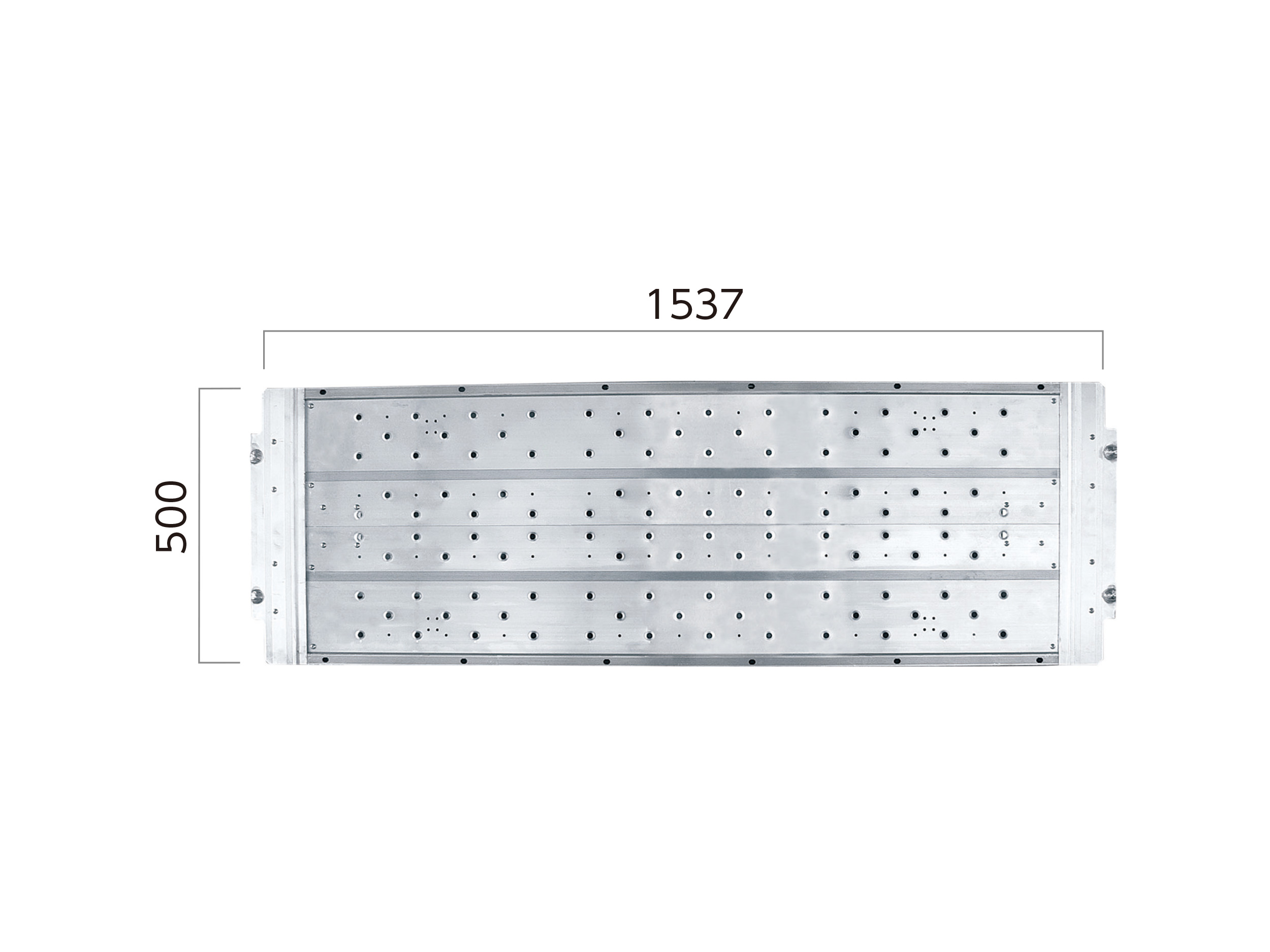

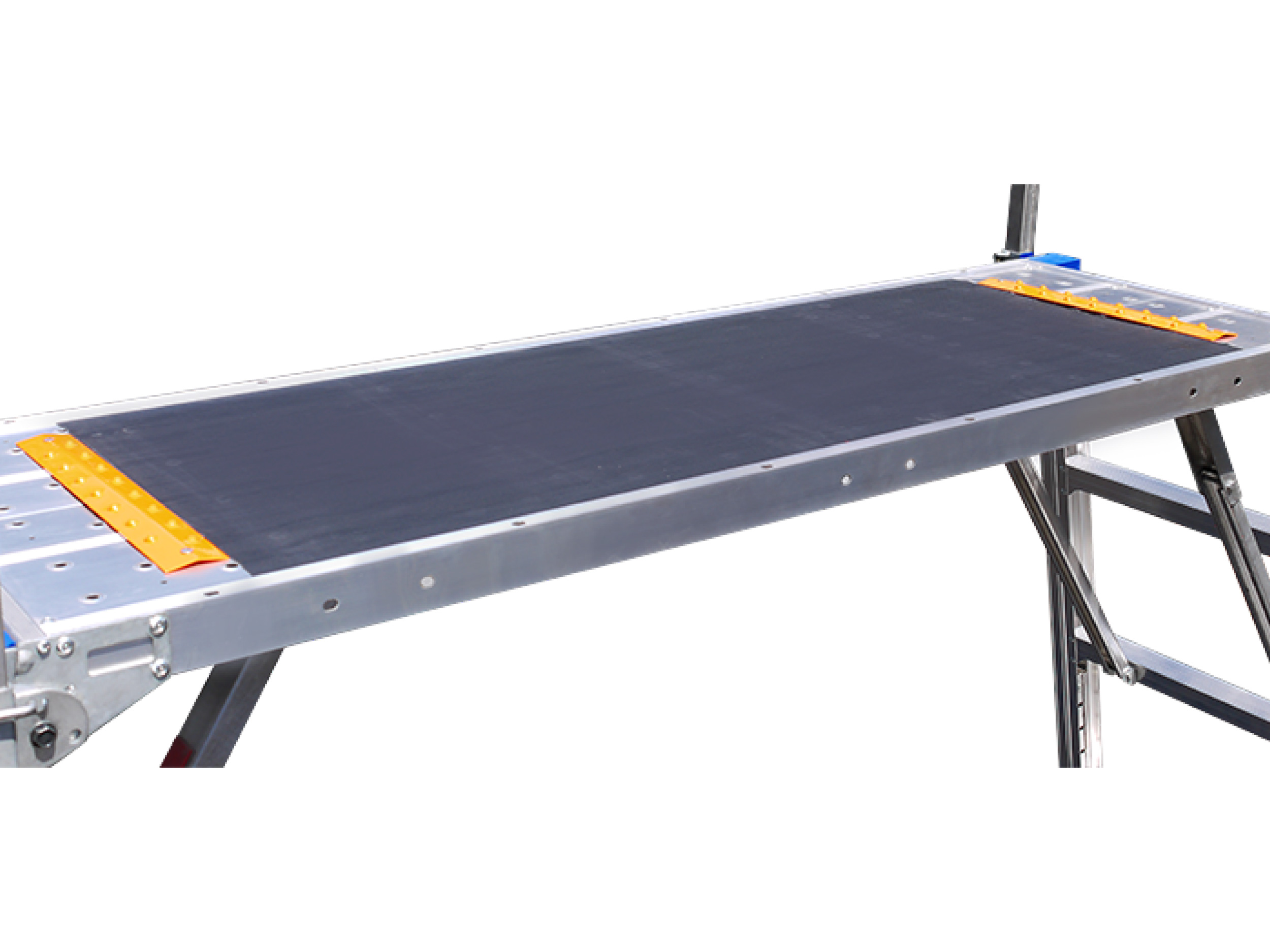

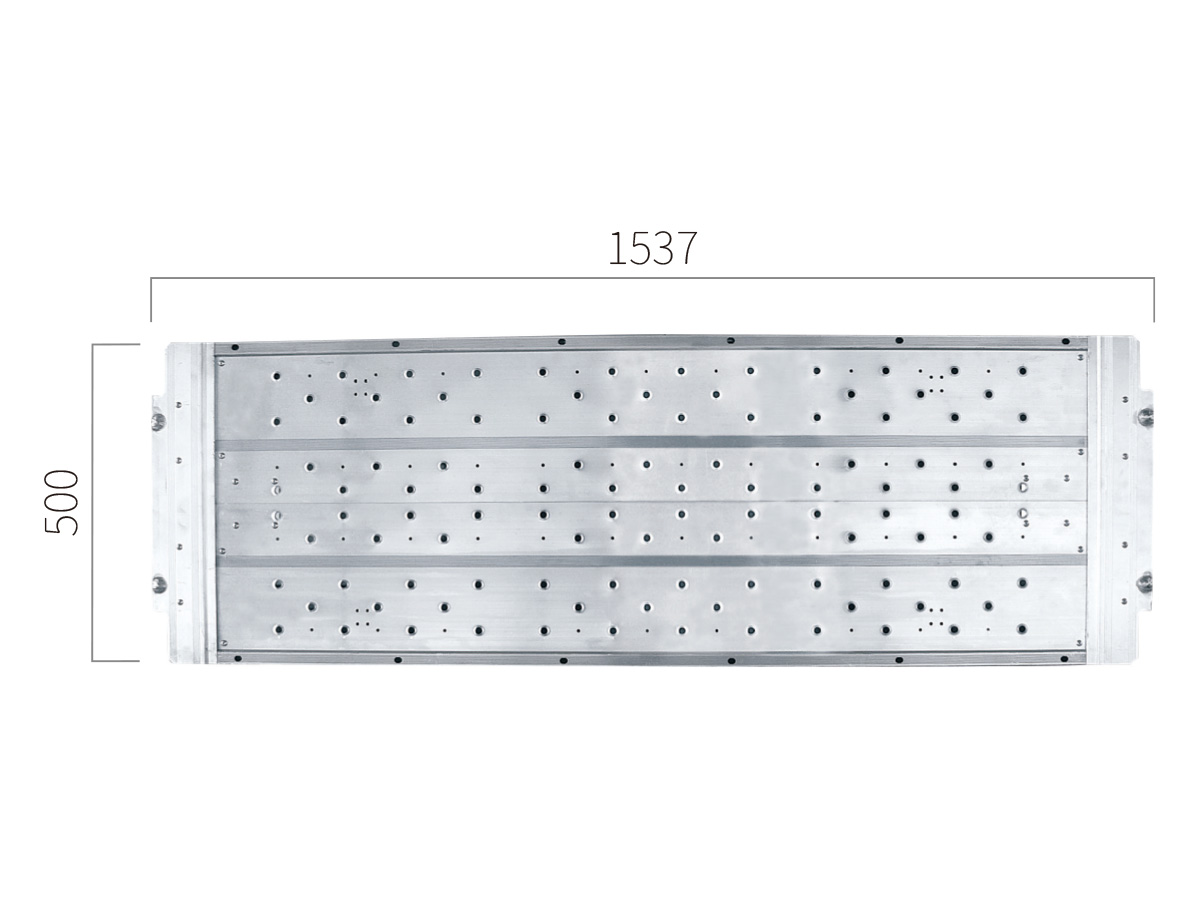

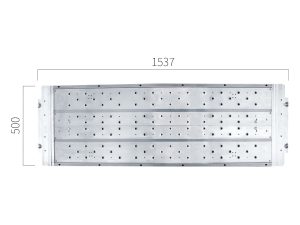

④延長天板

CSGT15

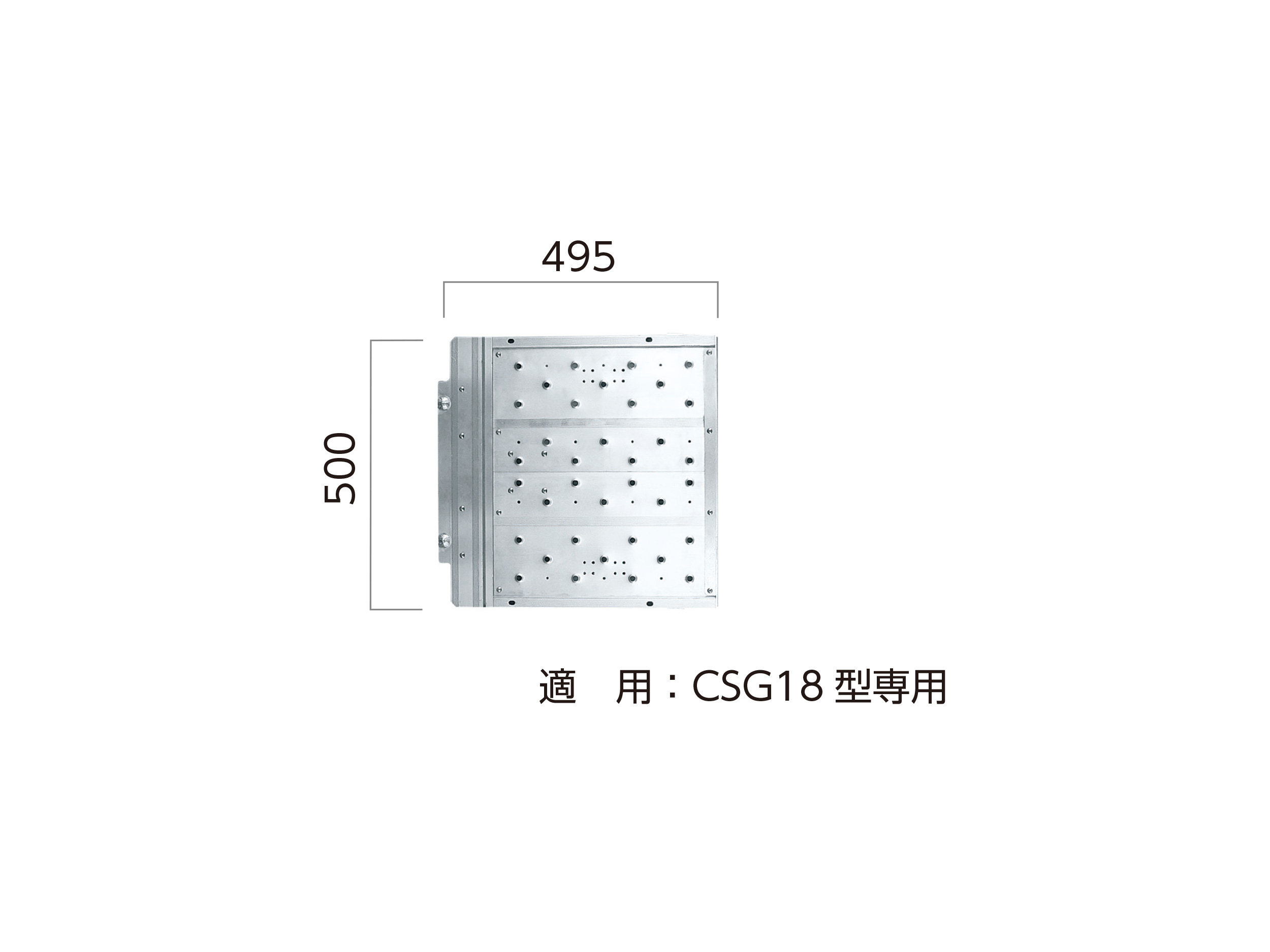

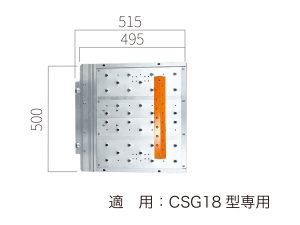

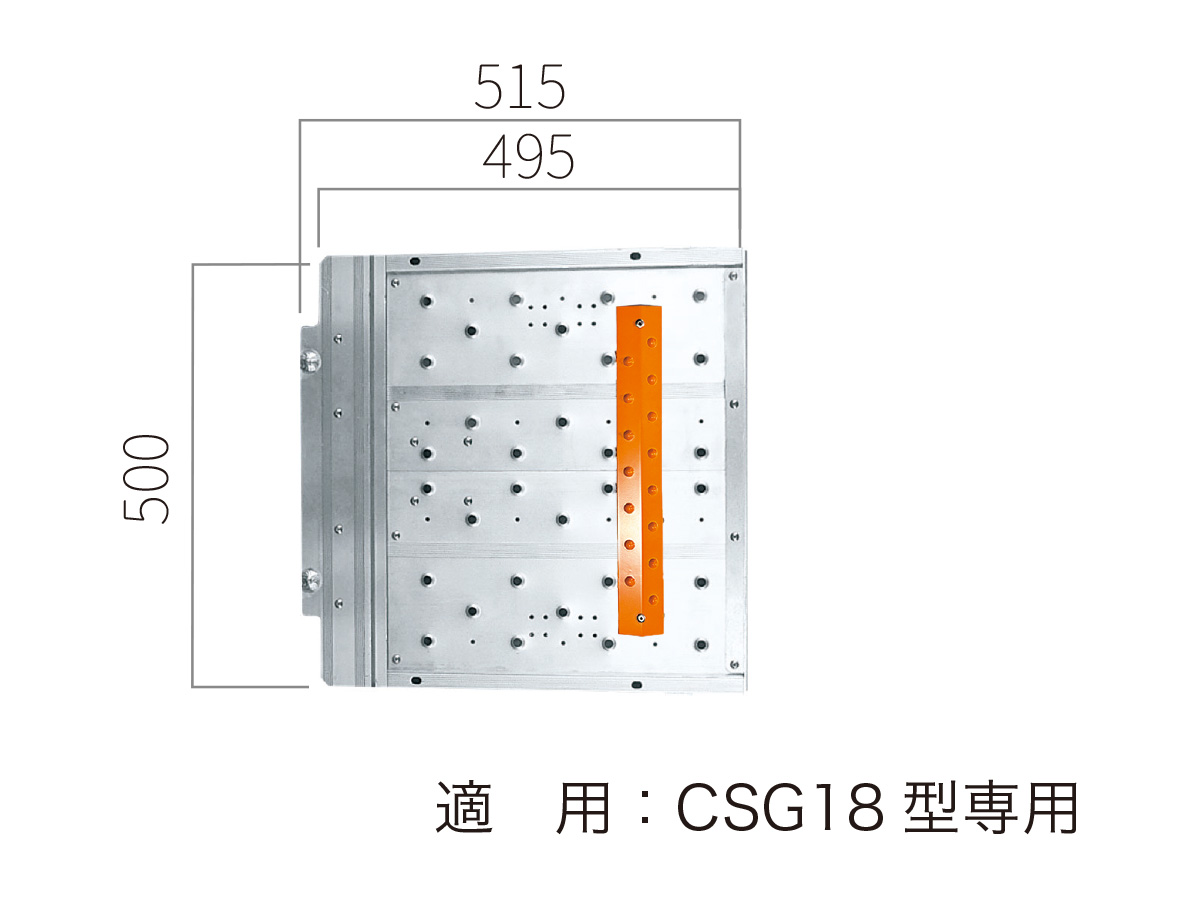

⑤張出足場

CSGTT5

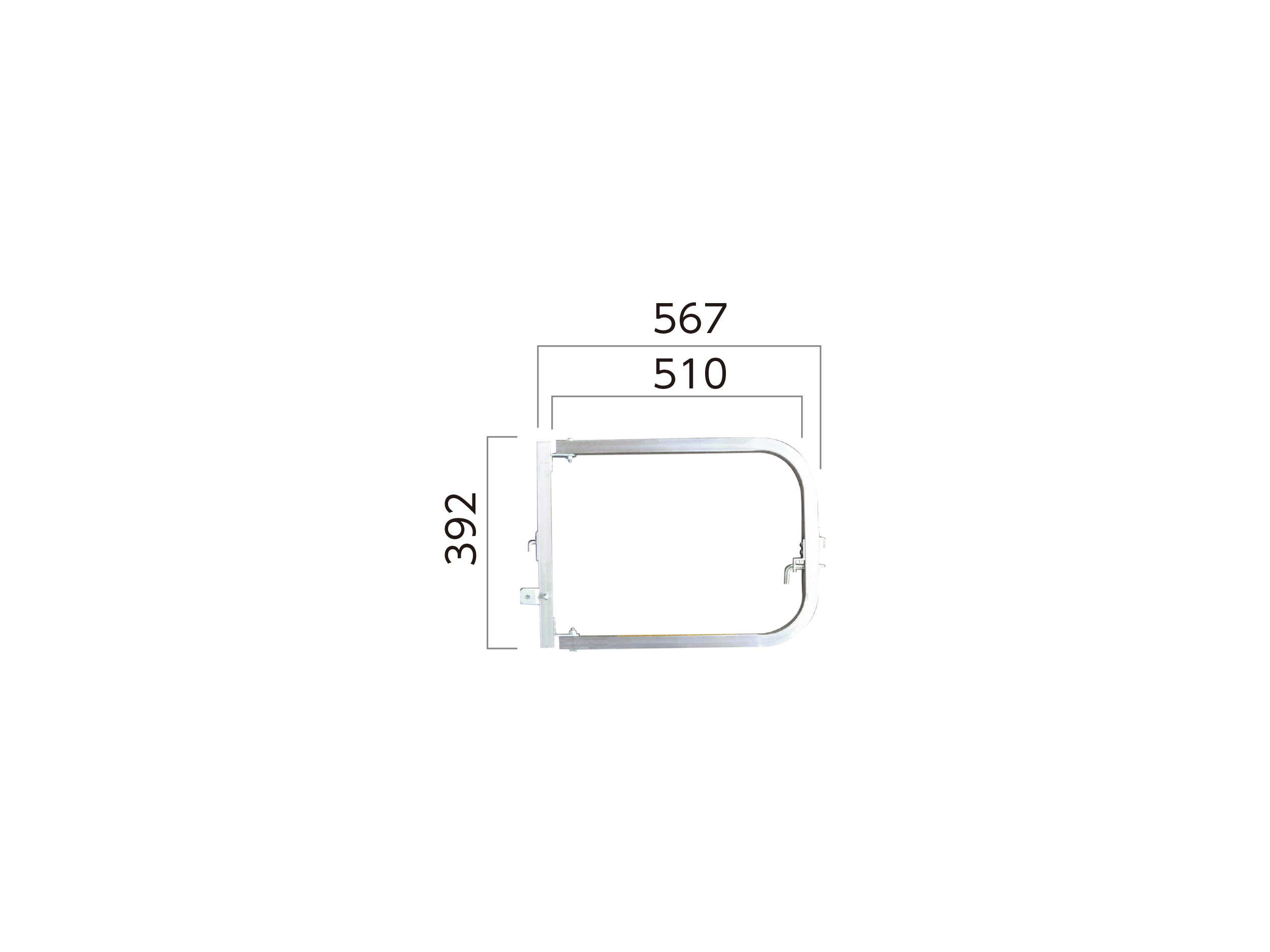

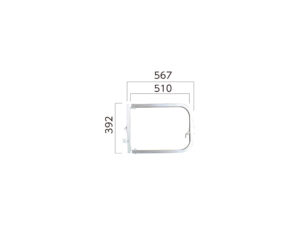

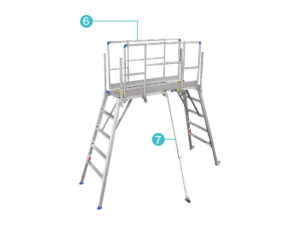

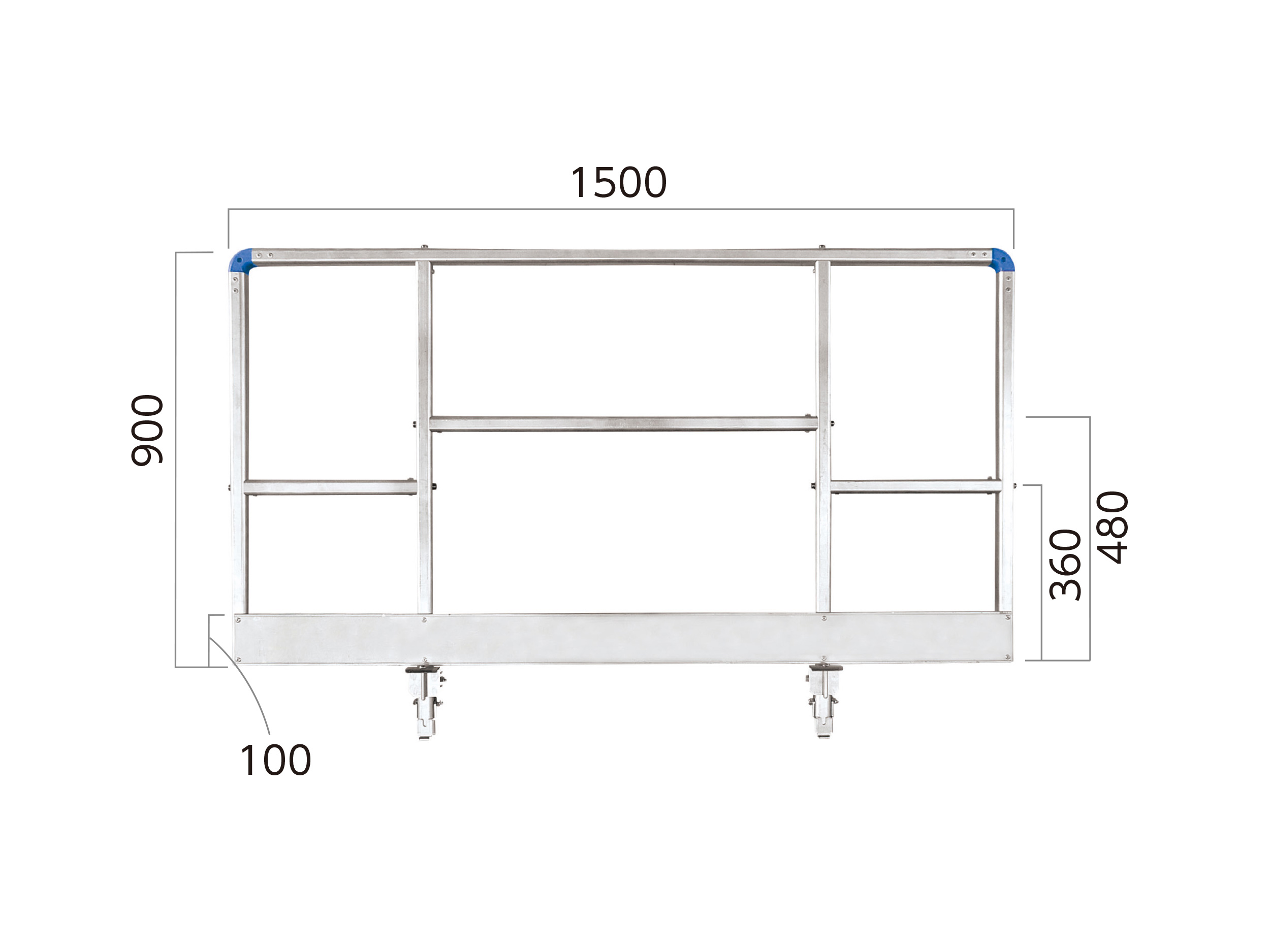

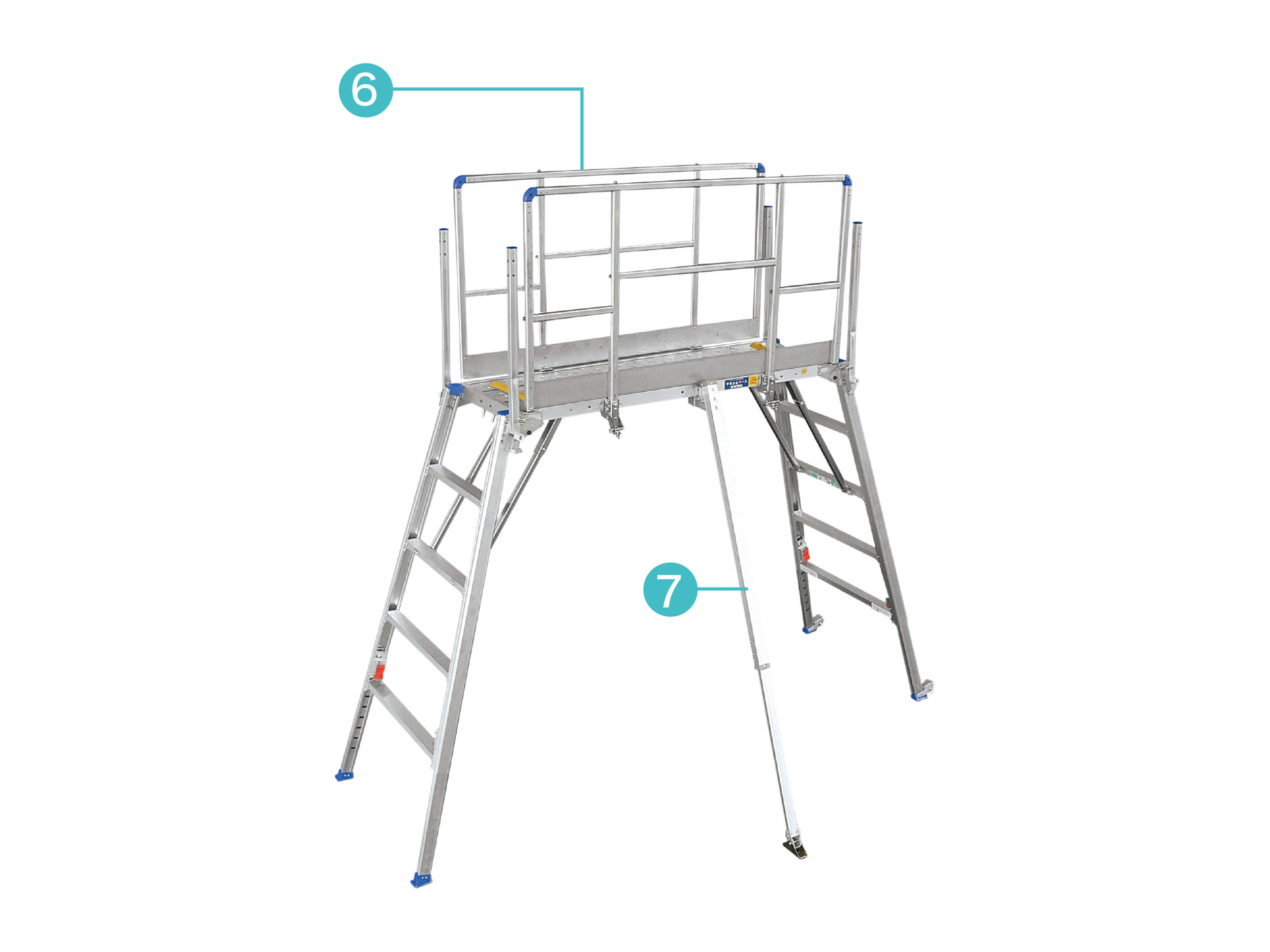

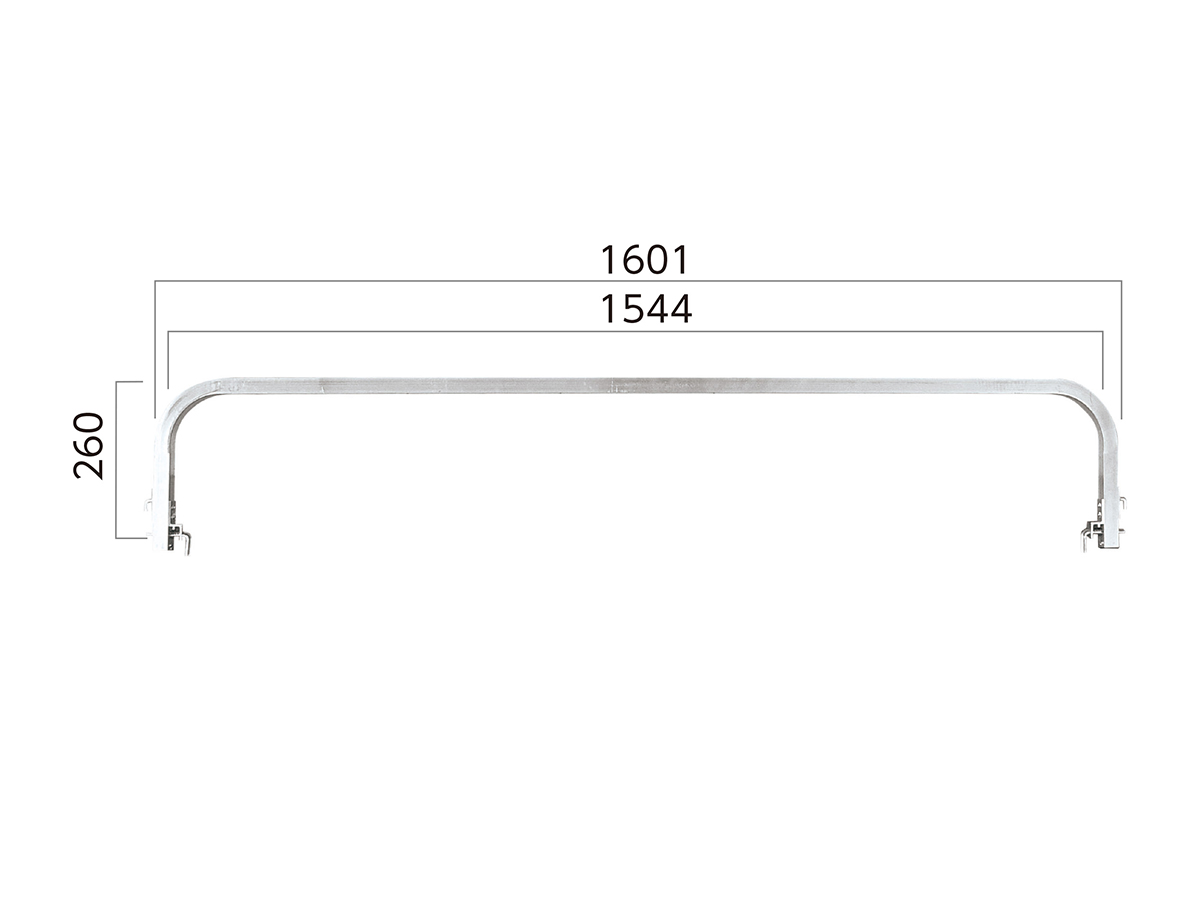

⑥手掛り枠

CSGR151

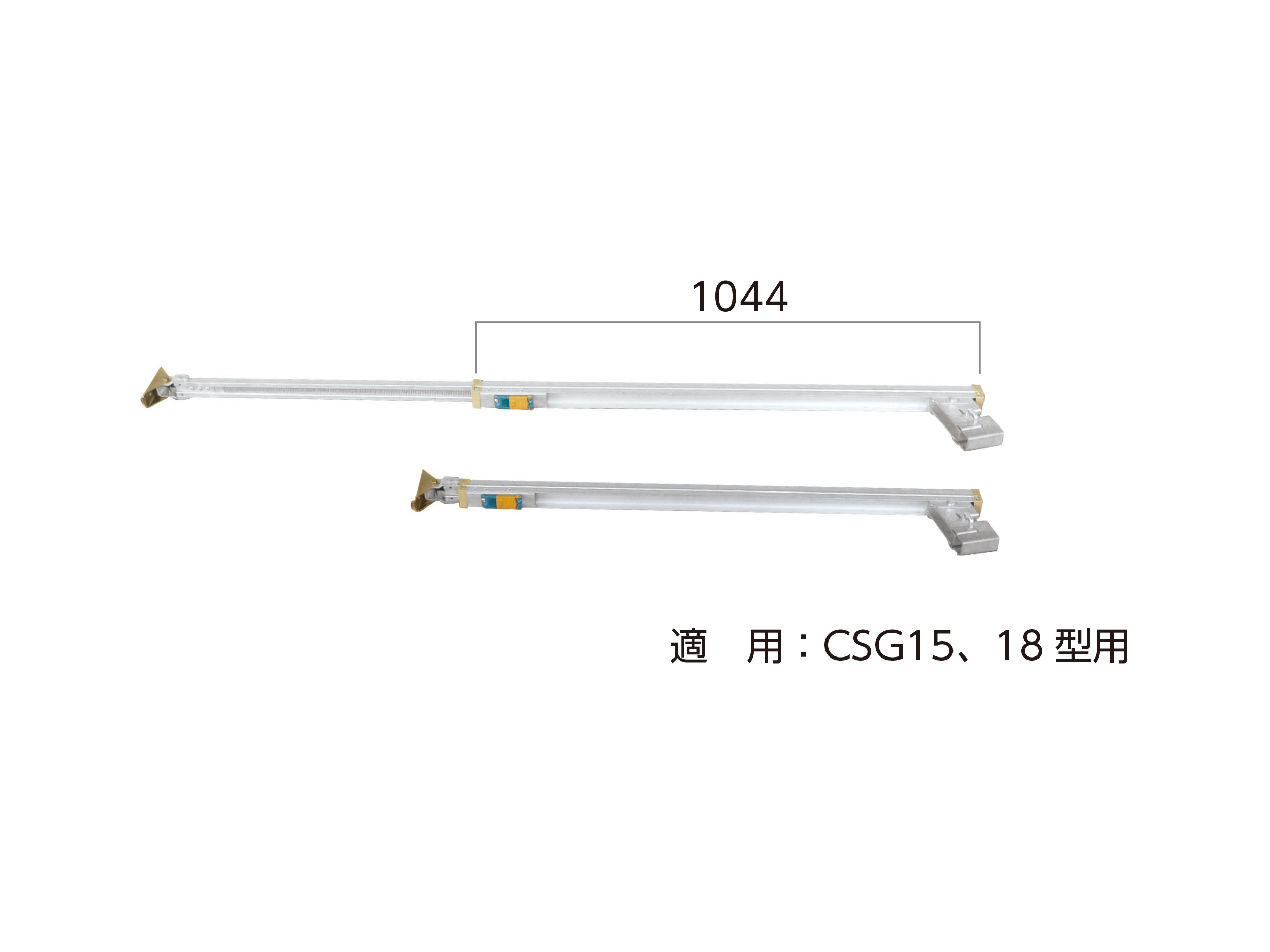

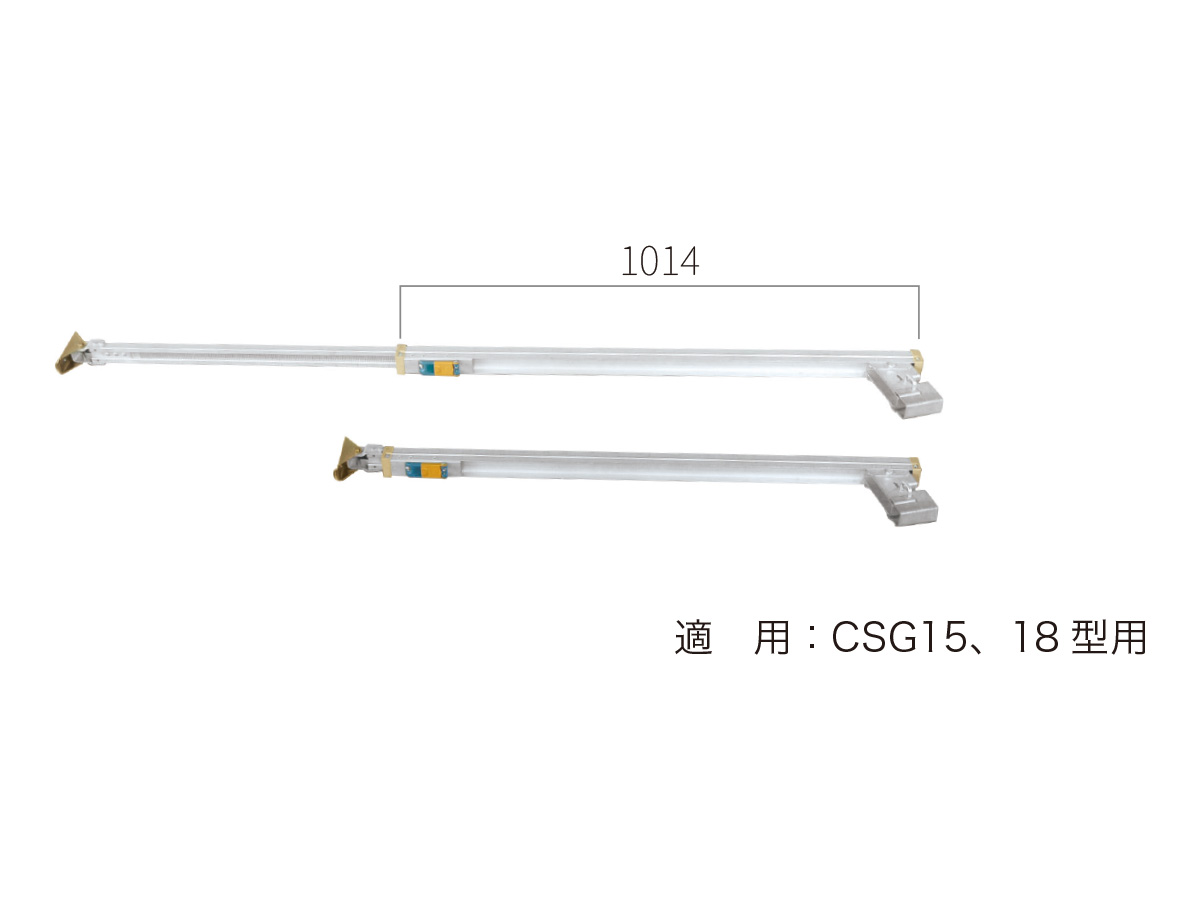

⑦アウトリガー

CSGG18

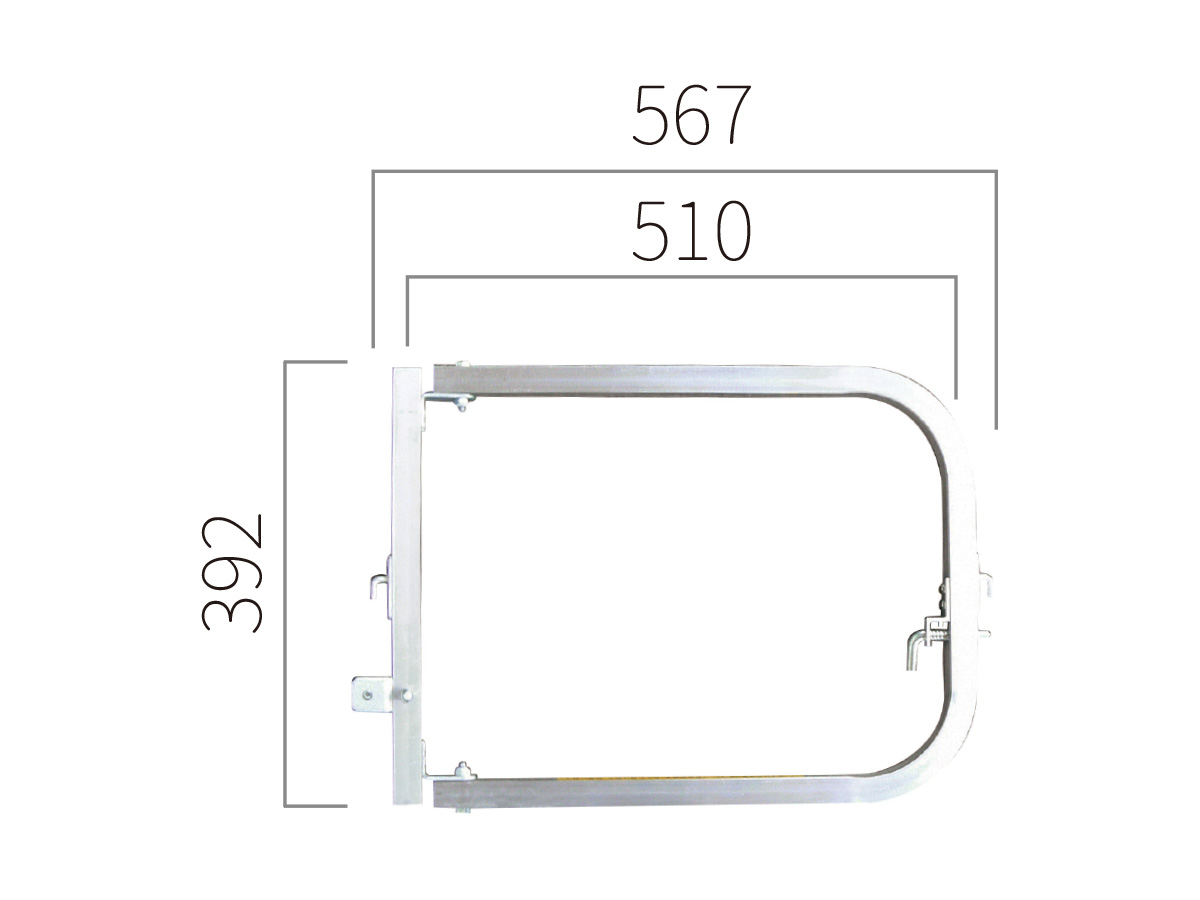

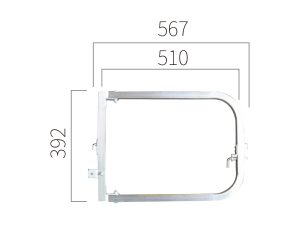

⑧感知装(扉用)

CSGBR5

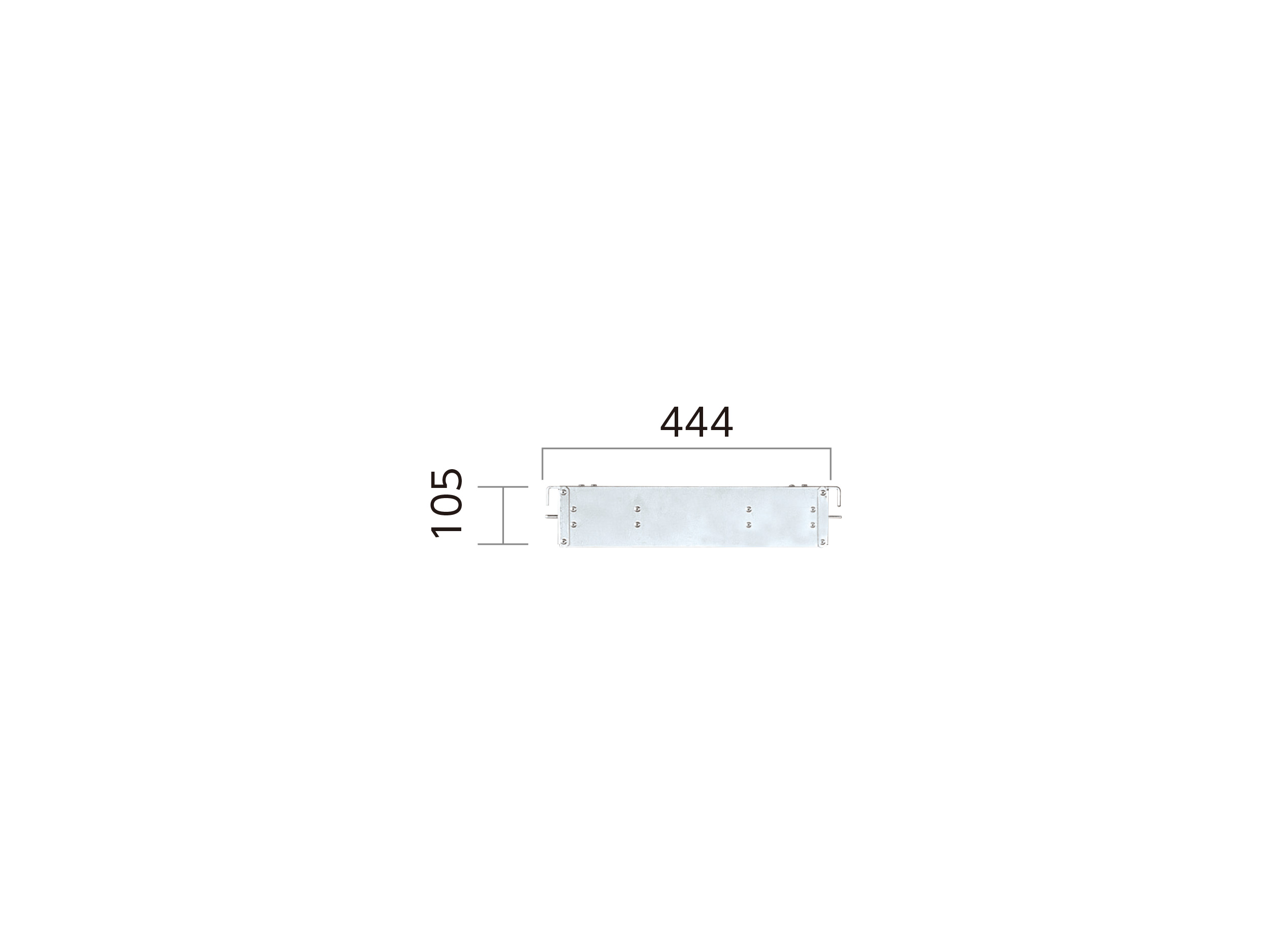

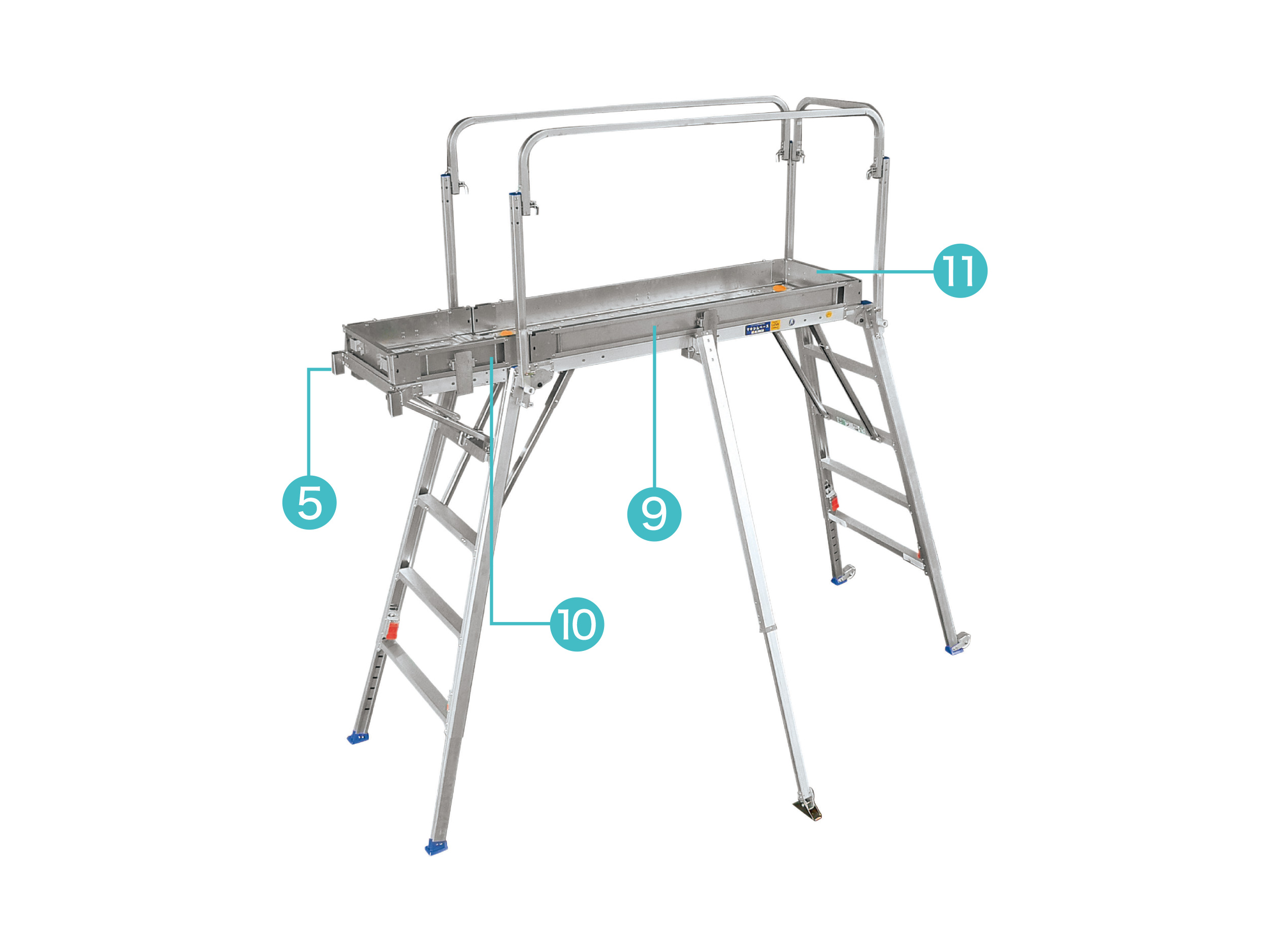

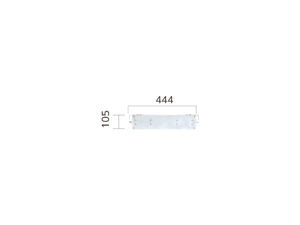

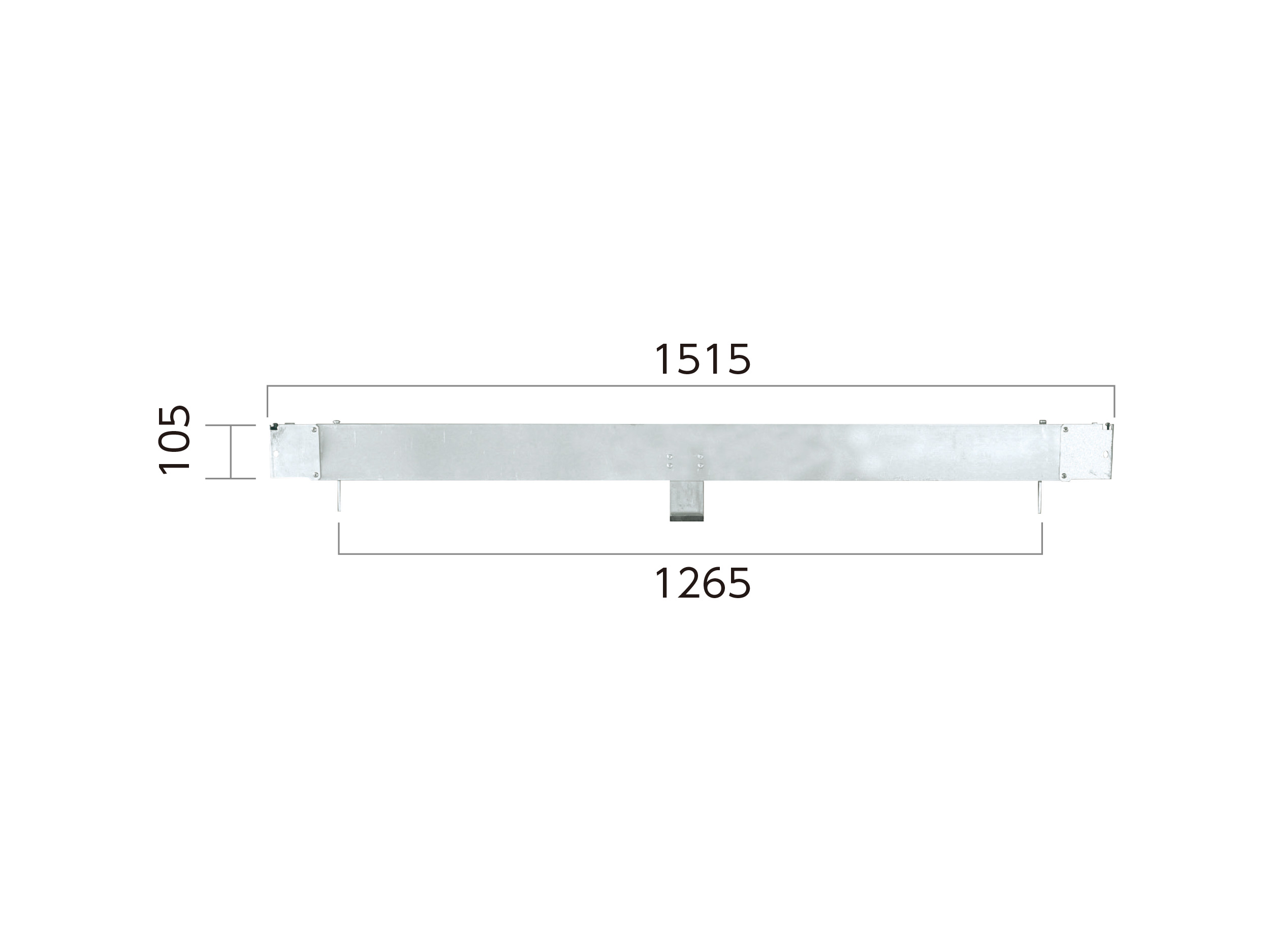

⑨幅木(本体桁面用)

CSGH15

⑩幅木(張出足場桁面用)

CSGH05

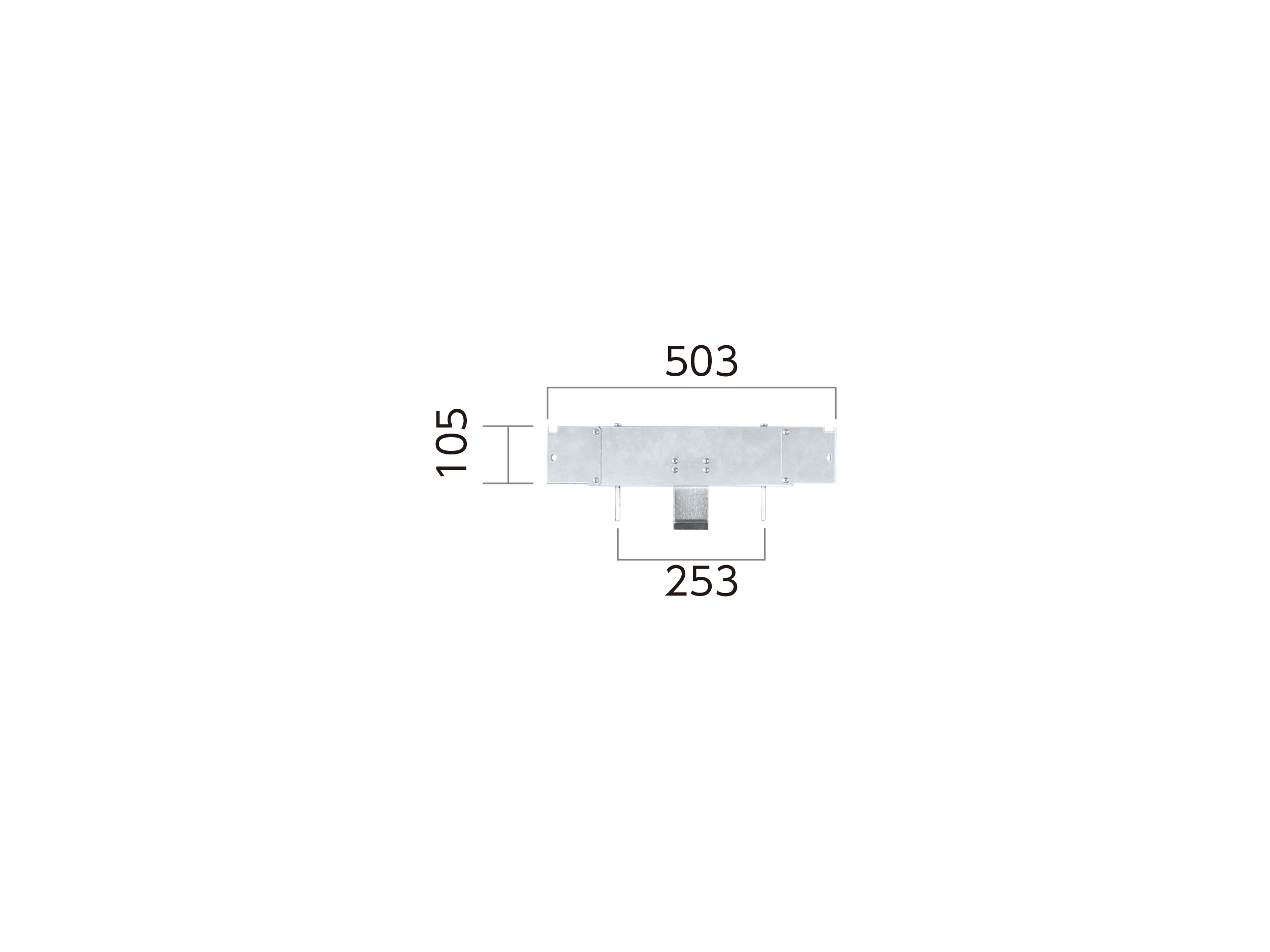

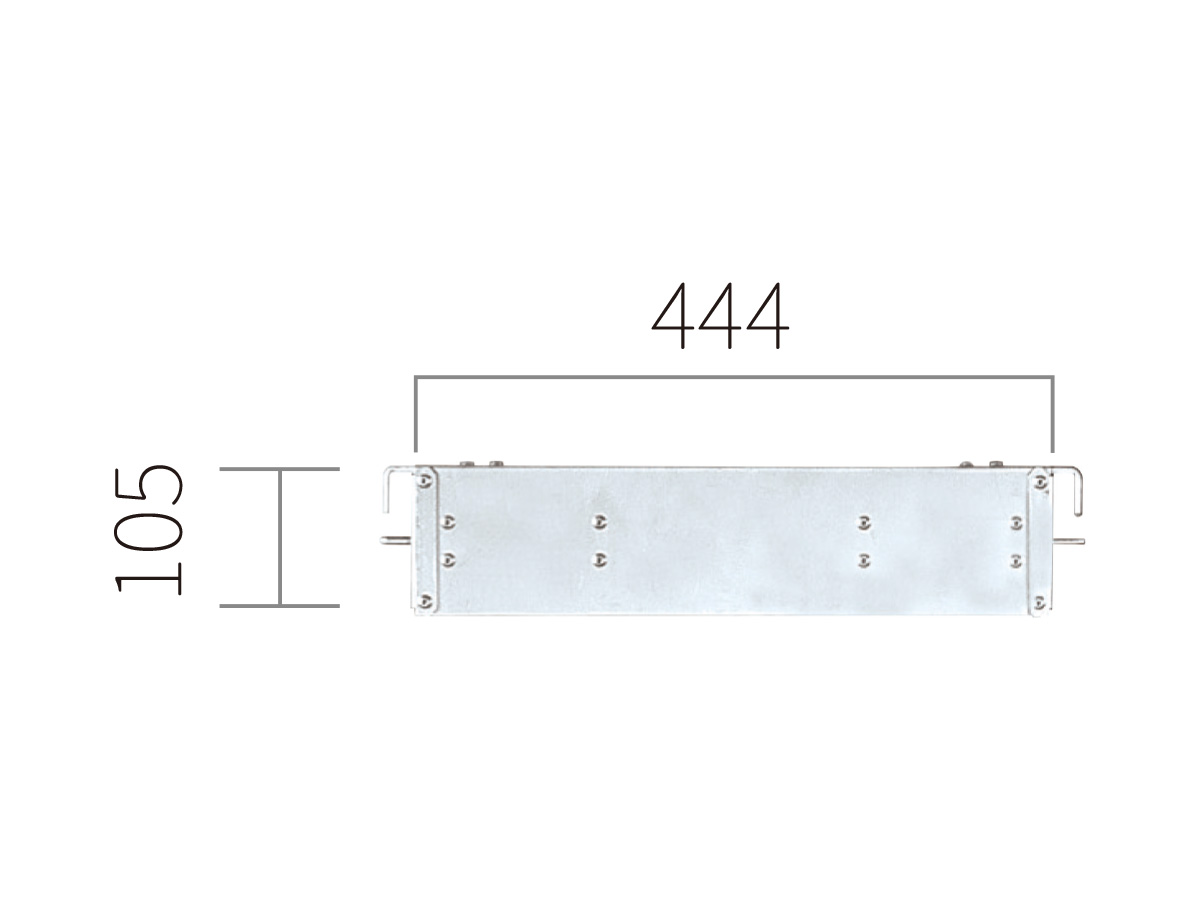

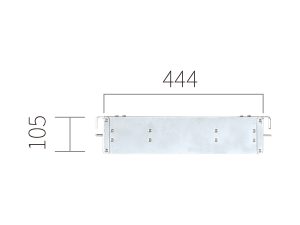

⑪幅木(本体妻面用)

CSGHT5

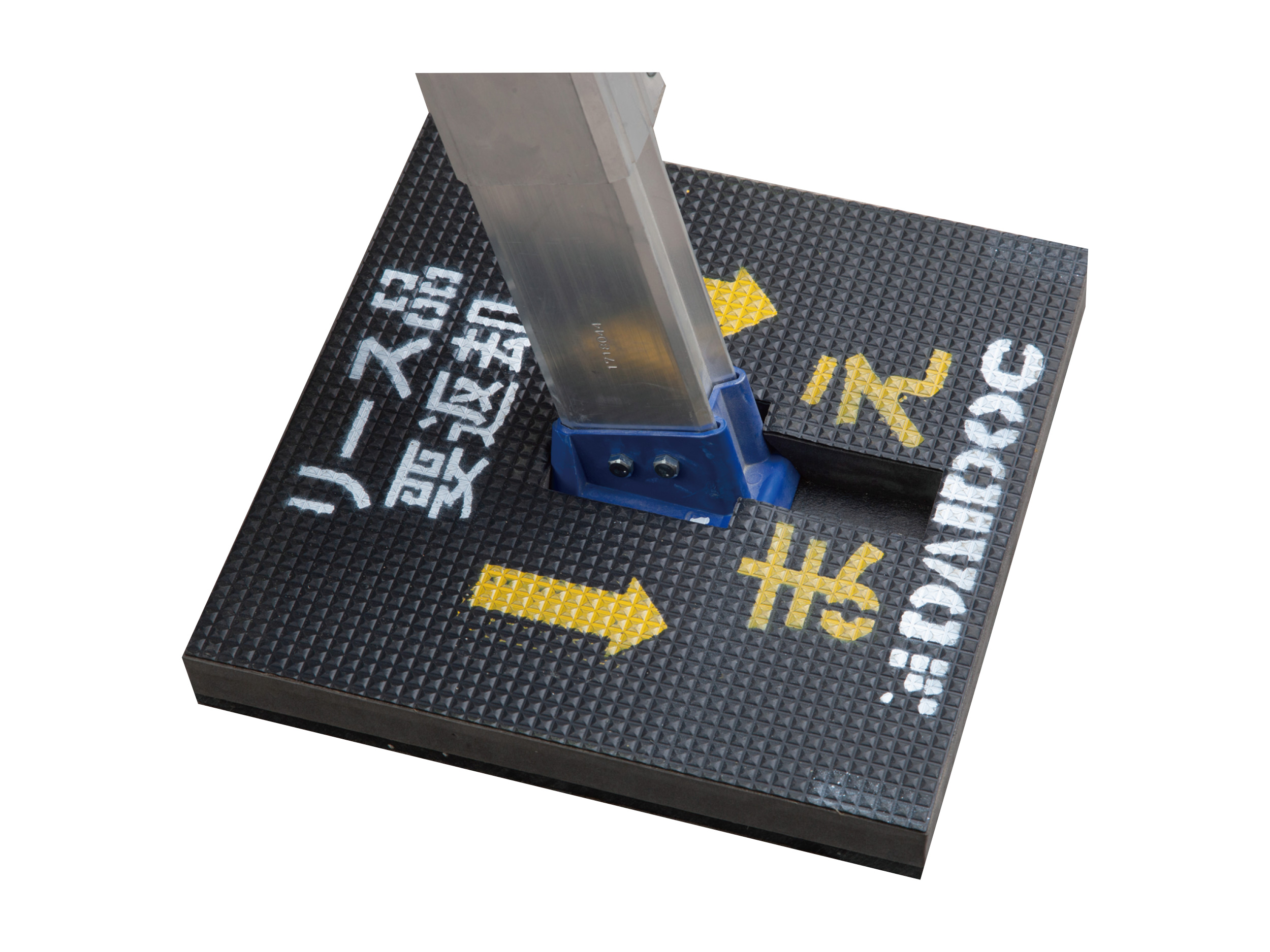

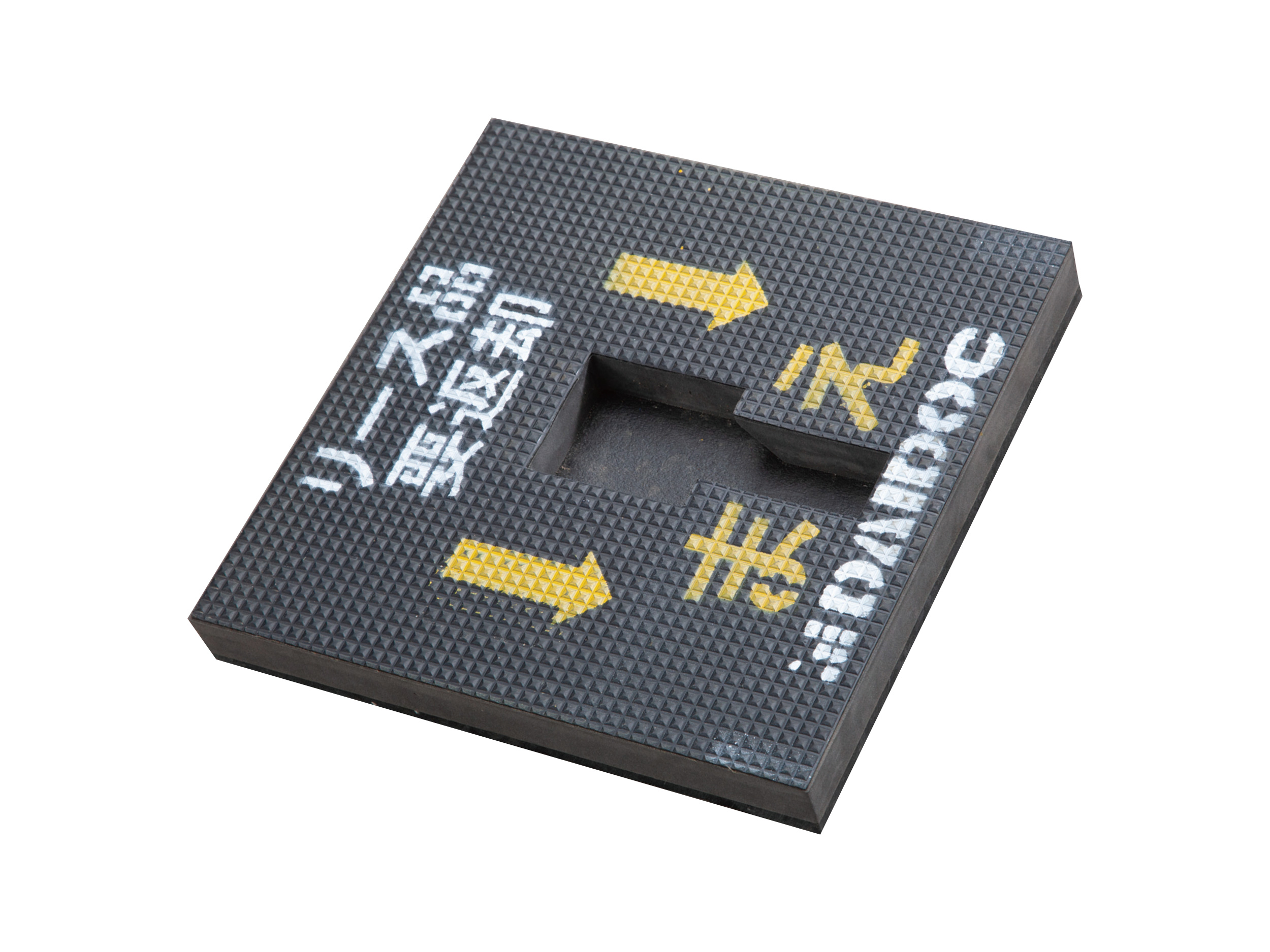

ステッピー

適度な柔軟性と硬さを持ち合わせており、接地面と密着・安定します。掘削時やスラブ筋での使用に最適です。

W(㎜) L(㎜) H(㎜)
240 240 32
