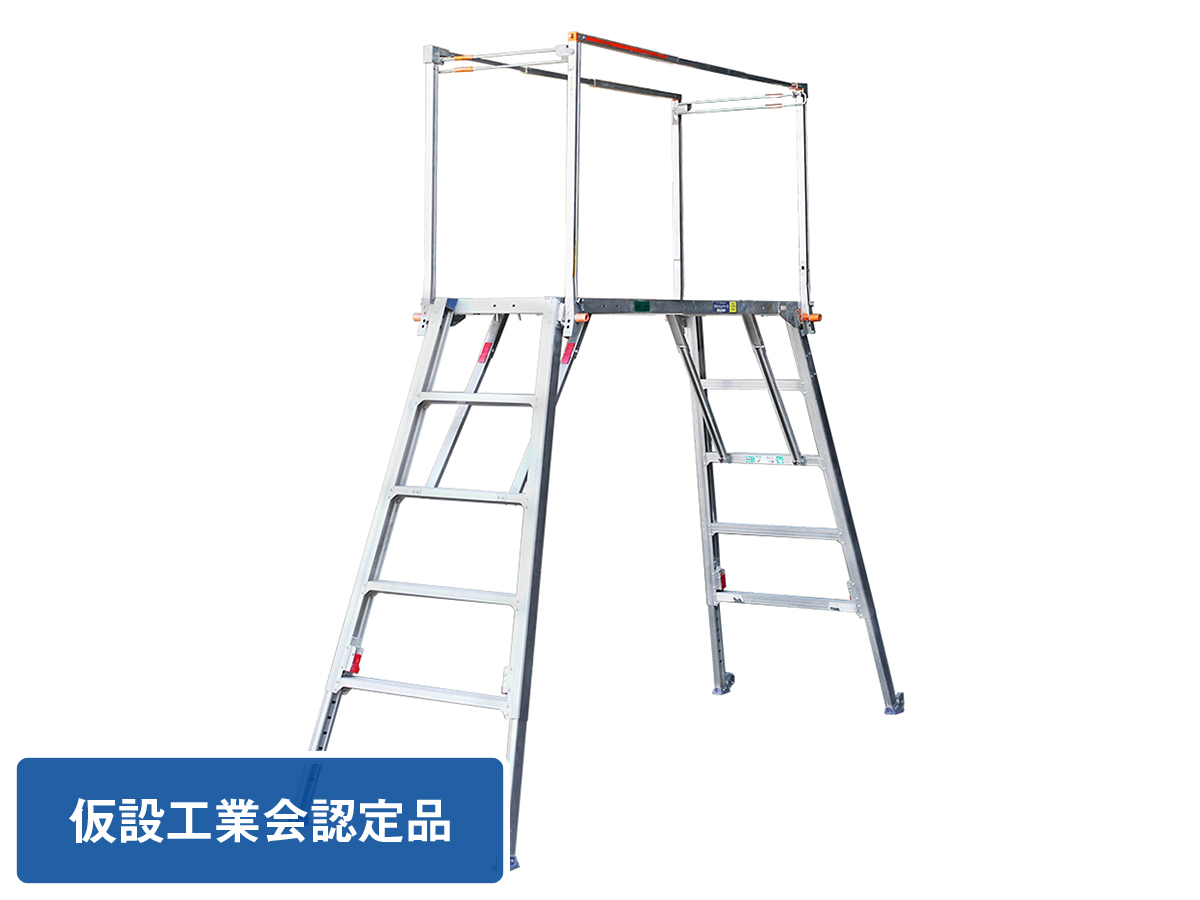

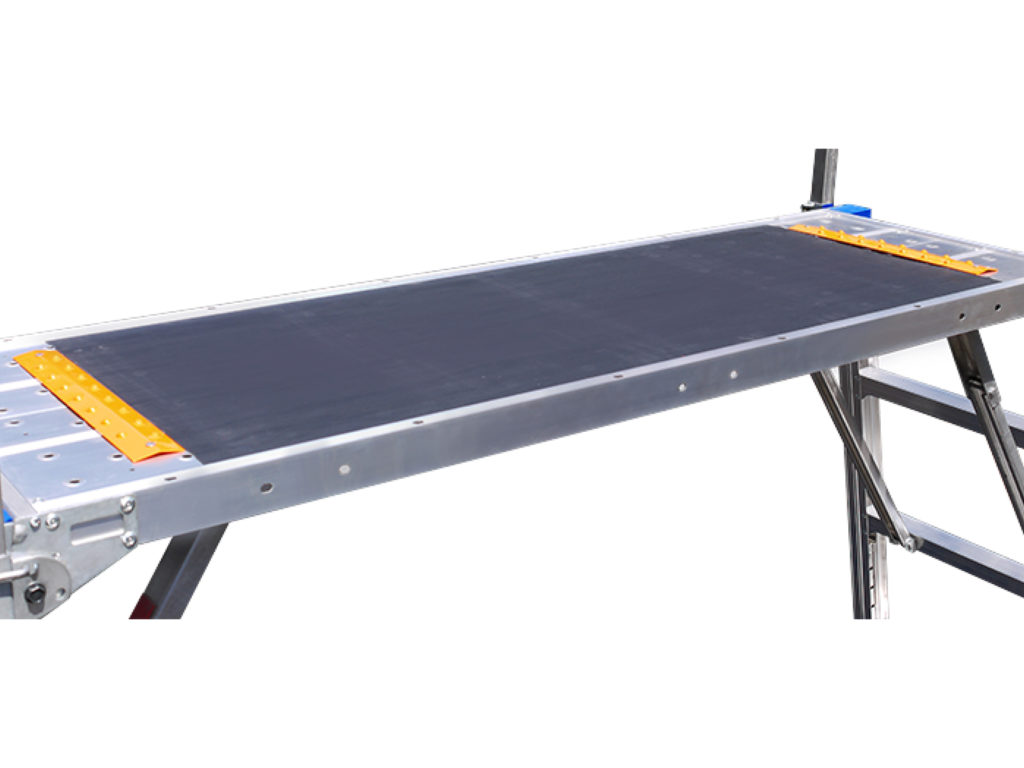

可搬式作業台マキシムベース 感知ロッド付

仮設工業会認定品

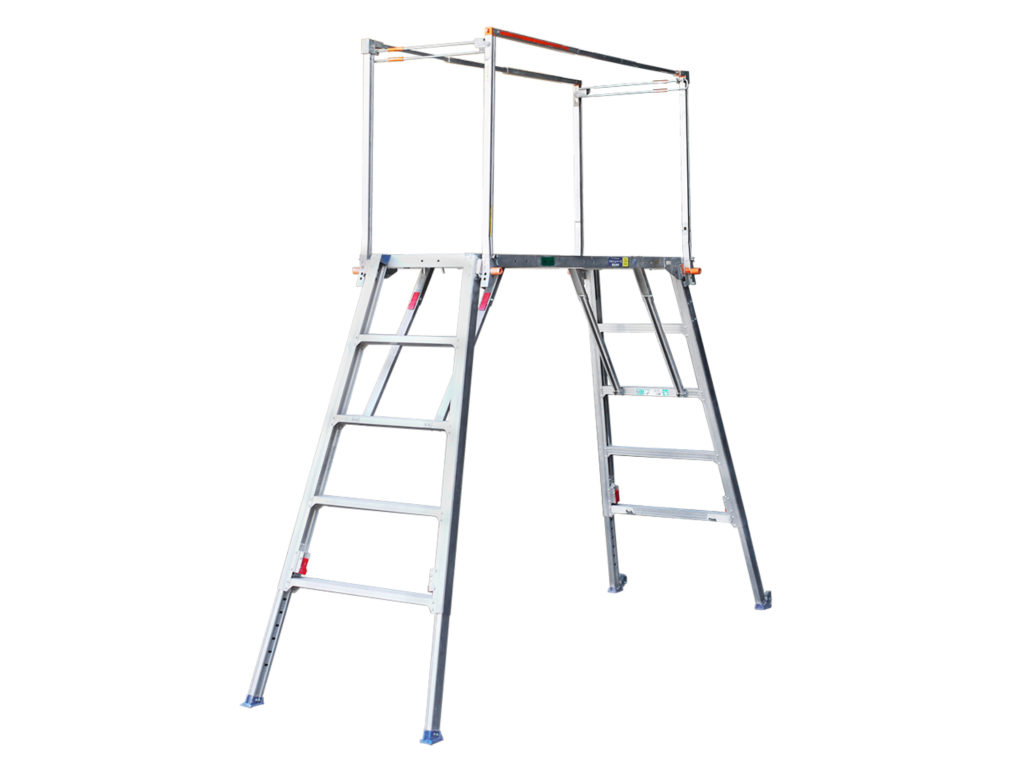

マキシムベース-感知ロッド付

大同機械特別仕様

マキシムベース-感知ロッド付

用途

工事工程
地下工事、仕上工事、改修工事
商品分類
足場関係

特長

  • 感知ロッドを手掛り棒に装備することにより設置・収納が簡単
  • ブレス材を2段目の踏ざんに装着し、安定性強化
  • 55ｍｍ幅の大型ステップを採用し安定性が向上
  • 高さ調節は50ｍｍピッチ8段階調節

仕様

型式 天板有効寸法(㎜) 作業床高さ(㎜) ピッチ(㎜) 設置寸法(㎜) 収納寸法(㎜) ブレス(本) 手掛り棒(本) 自重(kg) 許容荷重(kN/kgf)
幅 長さ 幅 長さ 長さ 幅 厚み
CSG15TCR 500 1540 1040〜1440 50 757〜845 2273〜2502 1610 818 202 4 4 28.5 1.47/150
CSG18TCR 500 1540 1355〜1755 50 826〜914 2453〜2683 1610 830 201 4 4 30.2 1.47/150

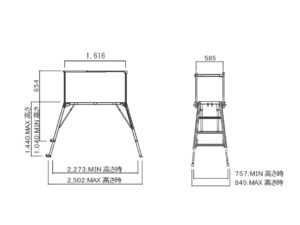

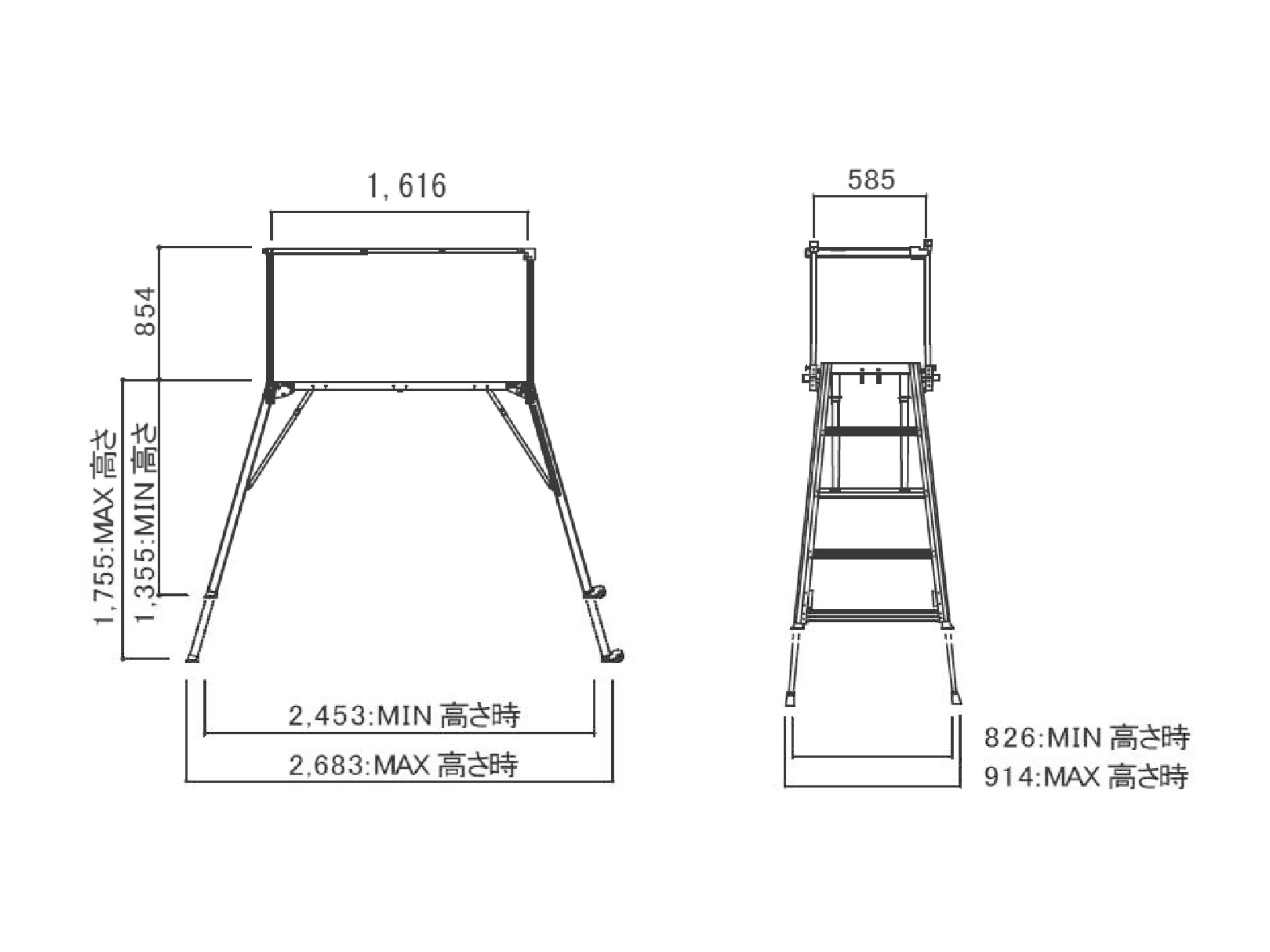

CSG15TCR図面

CSG15TCR

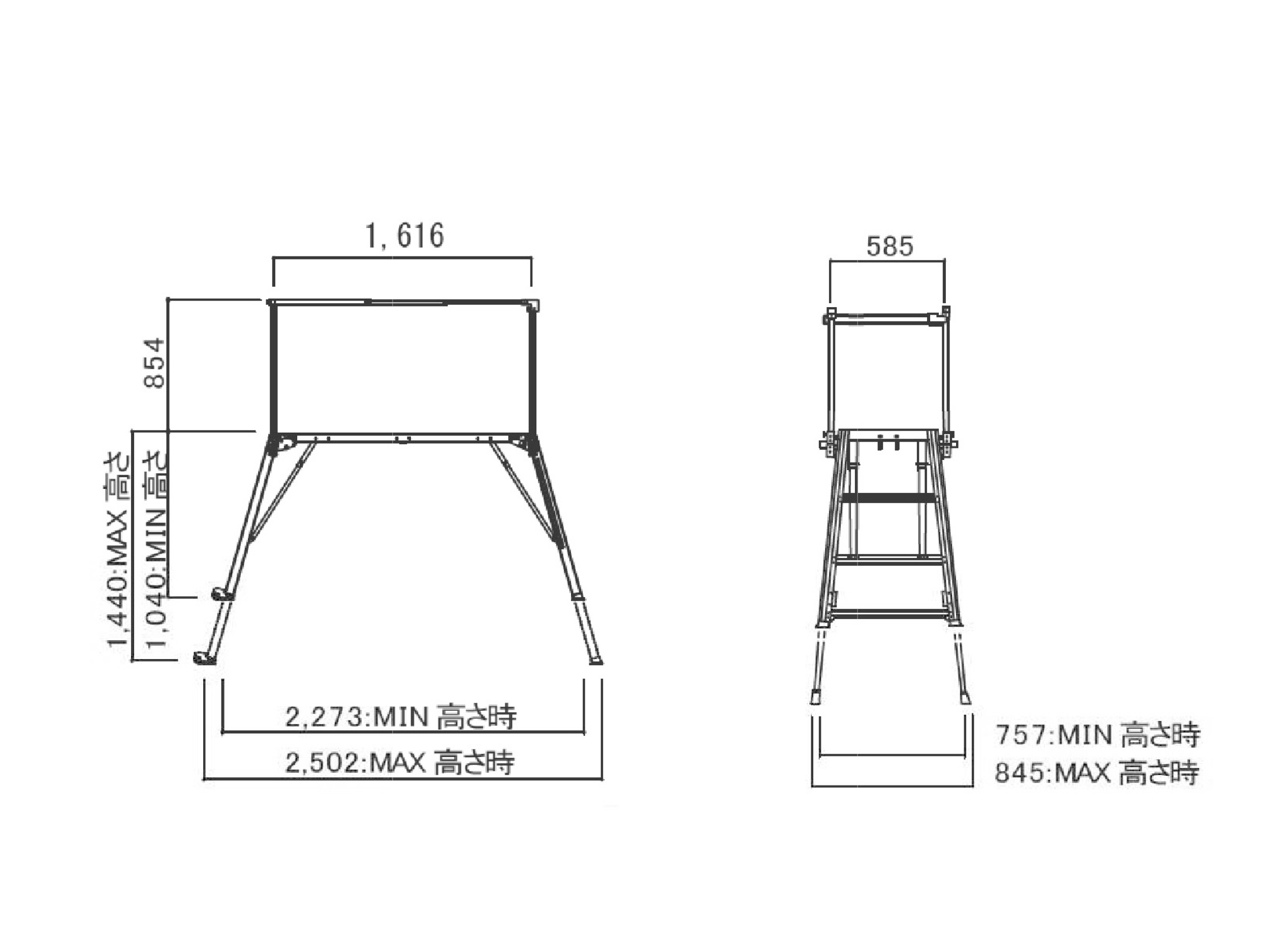

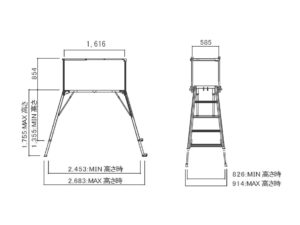

 CSG18TCR図面

CSG18TCR

使用手順

マキシムベース感知ロッド組立手順1

①感知ロッド兼手掛り棒4本を設置します。

 マキシムベース感知ロッド組立手順2

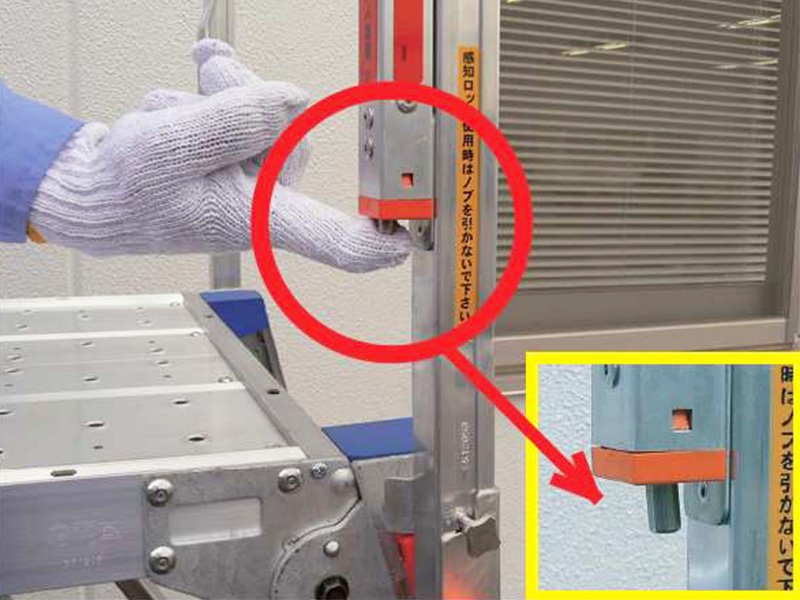

②下部ロックを押して解除します。

 マキシムベース感知ロッド組立手順3

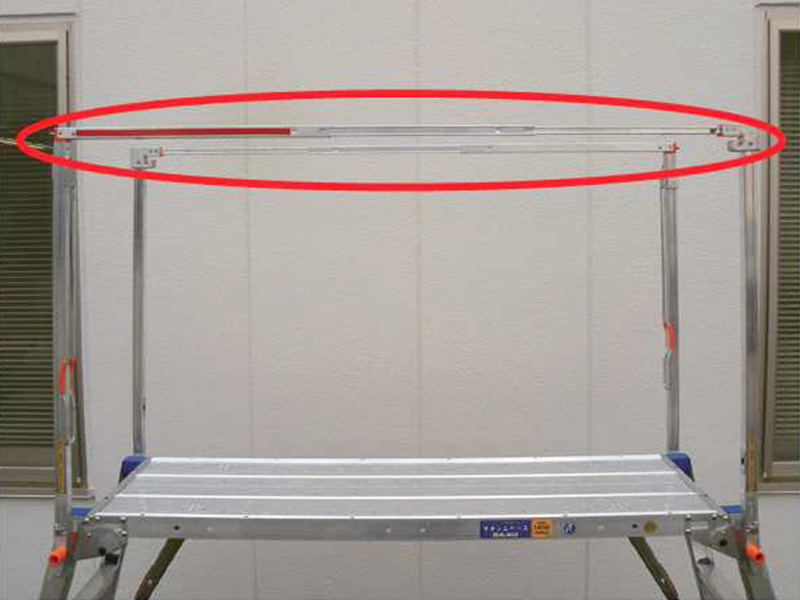

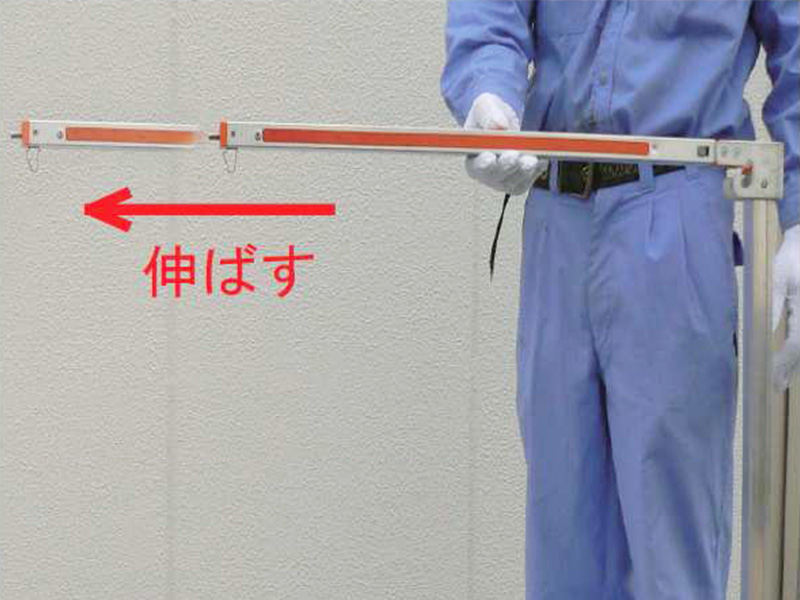

③感知ロッドの横バーを水平に伸ばします。

 マキシムベース感知ロッド組立手順4

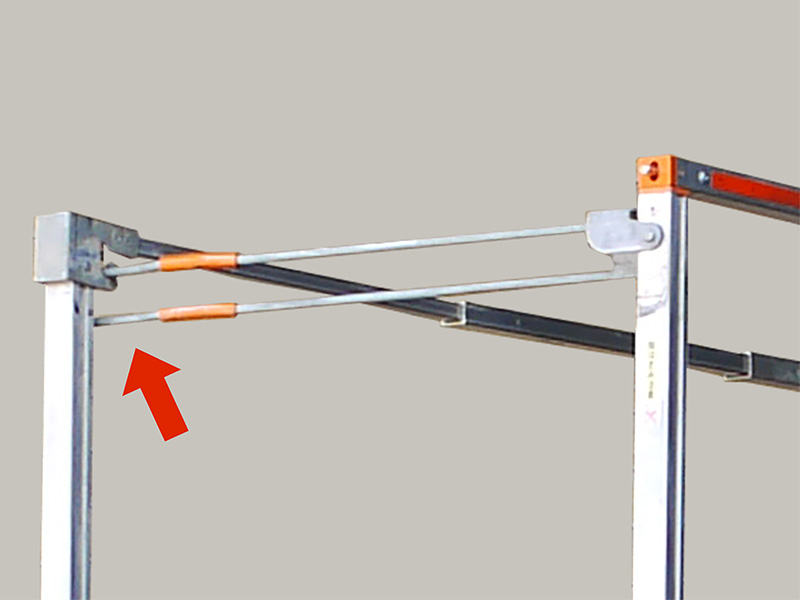

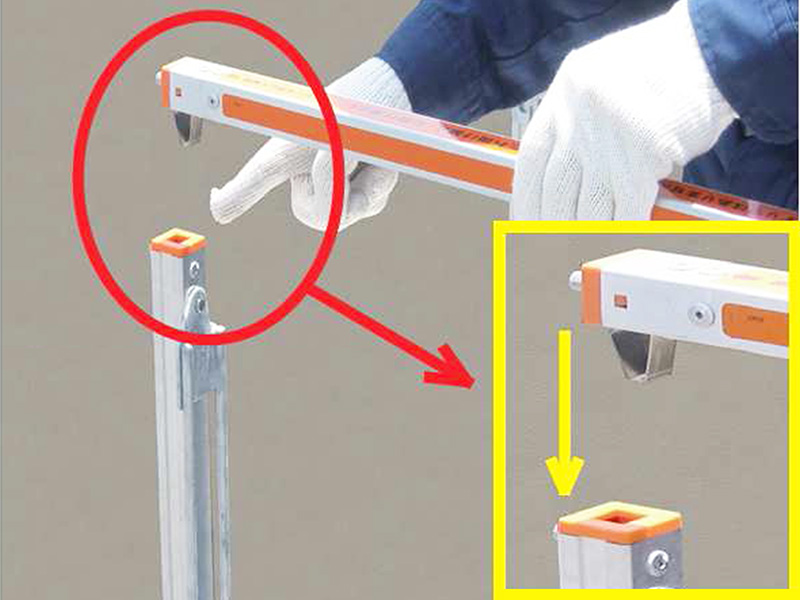

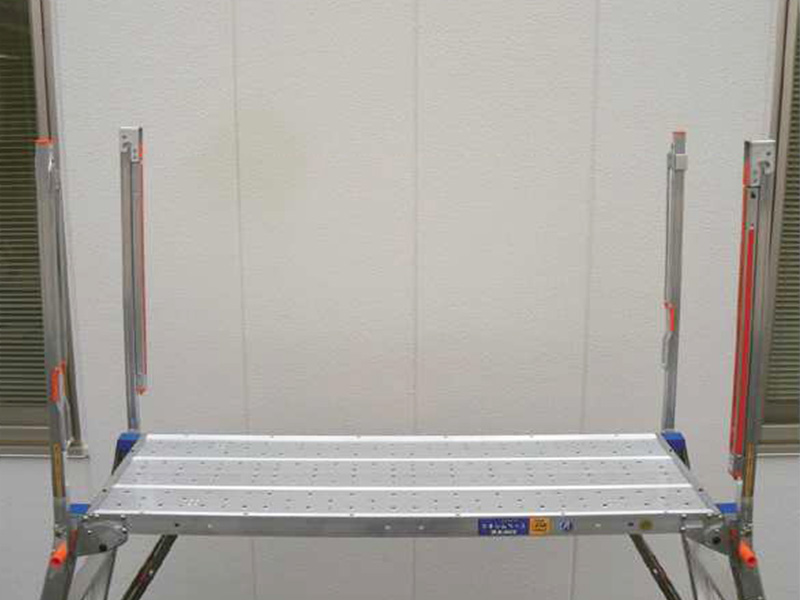

④伸ばした感知ロッドを対する手掛かり棒に固定します。

 マキシムベース感知ロッド組立手順5

⑤桁側が完了。

 マキシムベース感知ロッド組立手順6

⑥妻側はフックに引っ掛けてセット完了。

注意事項

  • 感知装置から身体を乗り出さないでください。
  • 感知装置に墜落制止用器具をかけないでください。
  • 感知装置に寄りかかったり、乗ったりして体重をかけないでください。
  • 感知装置に足をかけないでください。
  • 感知装置に物を乗せたり、立てかけたりしないでください。
  • 連結する際は特別教育の受講が必要です。
