型式 | 天板有効寸法(㎜) | 作業床高さ(㎜) | 天板厚み(㎜) | ステップ幅(㎜) | ピッチ(㎜) | 設置寸法(㎜) | 収納寸法(㎜) | ブレス(本) | 手掛り棒(本) | 自重(kg) | 許容荷重(kN/kgf) | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
幅 | 長さ | 幅 | 長さ | 長さ | 幅 | 厚み | |||||||||
CSR150D | 400 | 1488 | 1204〜1493 | 42 | 43 | 25 | 630〜682 | 2184〜2339 | 1559 | 630 | 160 | 2 | 4 | 16.1 | 1.47/150 |
CSR130D | 400 | 1300 | 925〜1238 | 42 | 43 | 25 | 582〜639 | 1870〜2038 | 1395 | 582 | 160 | ー | 4 | 13.2 | |
CSR100D | 400 | 1300 | 646〜959 | 42 | 43 | 25 | 529〜586 | 1721〜1889 | 1395 | 529 | 122 | ー | ー/4 | 11.5 |

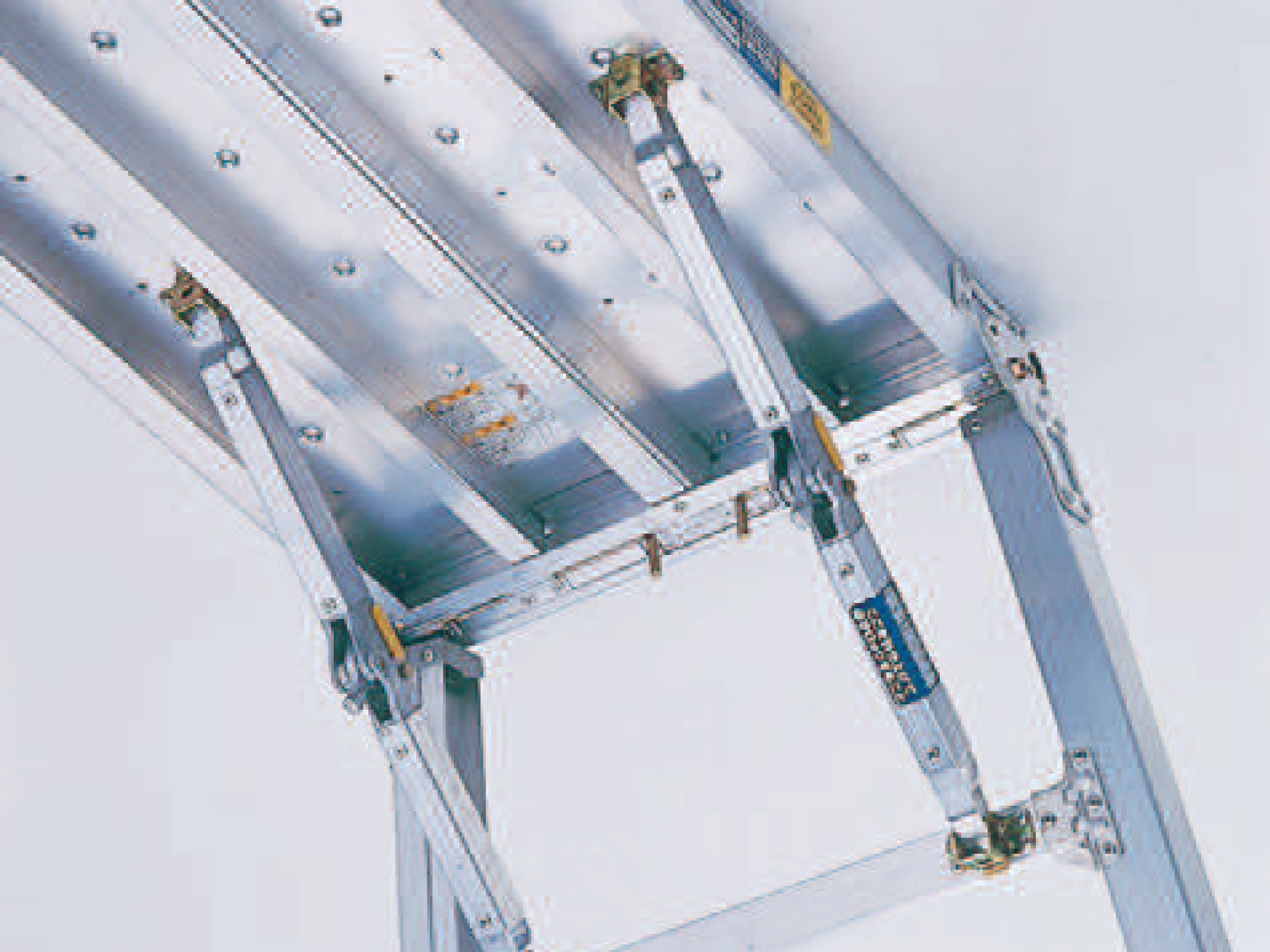

自動ロックヒンジを組み込んだブレスと、スライドロックとの二重ロックにより横(妻)方向の揺れも大幅減少。(150D)

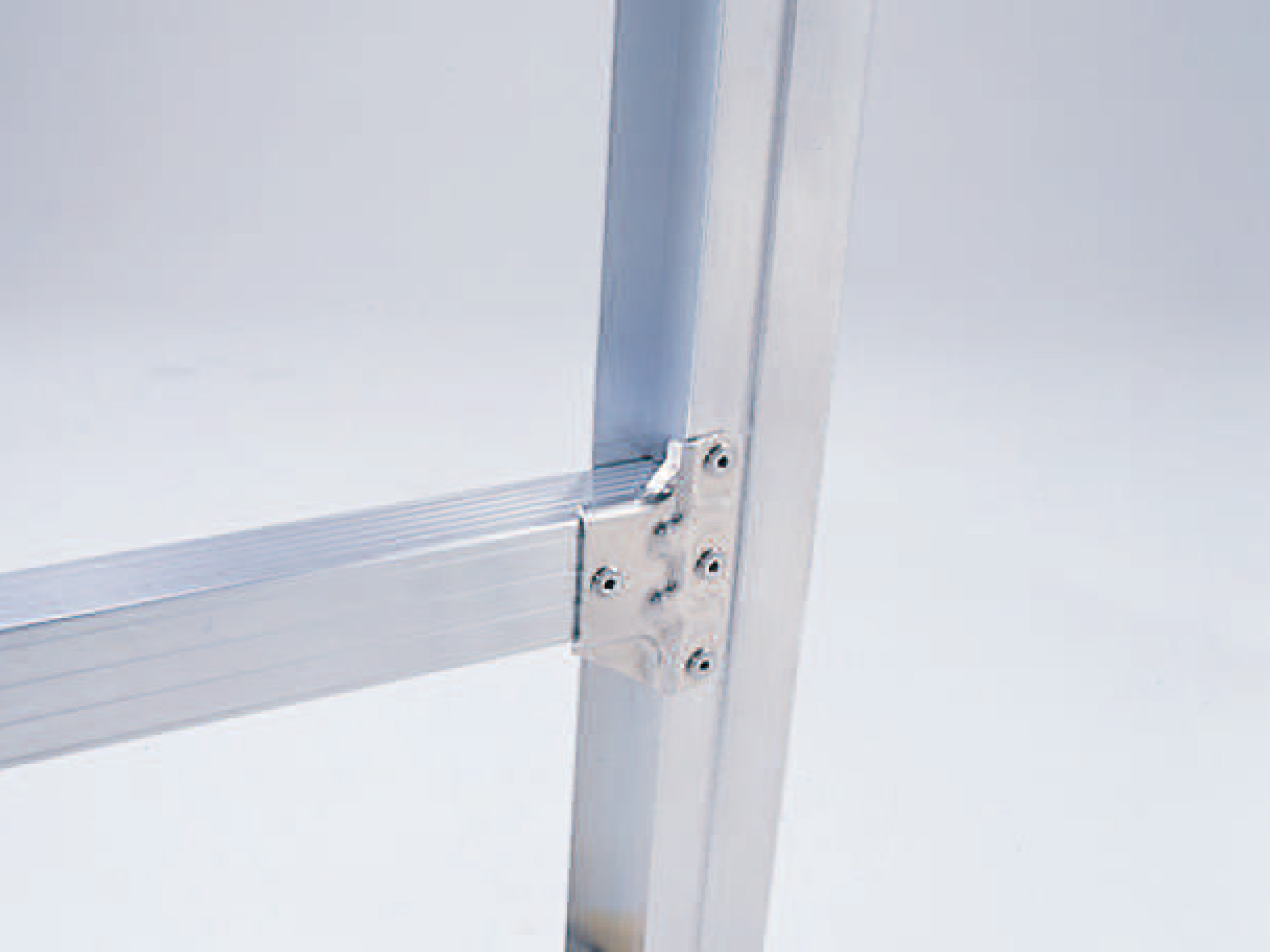

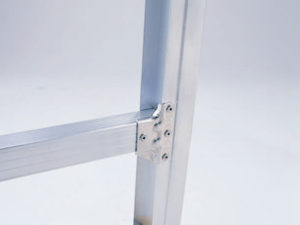

踏桟は端部と支柱を密着させ補強部材を施す堅牢設計。

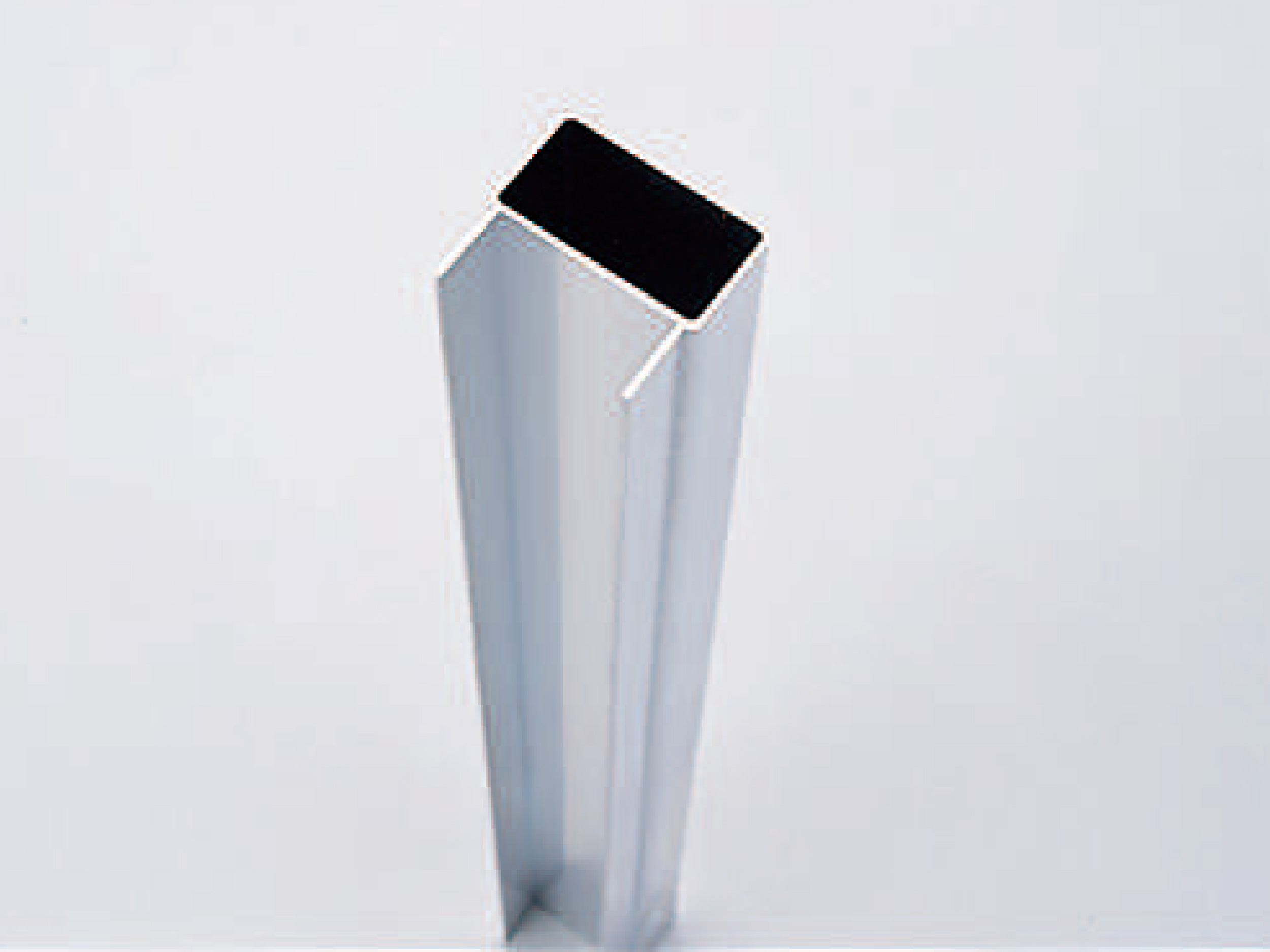

支柱の基本は□パイプ構造。軽量と剛性の両立が図られています。

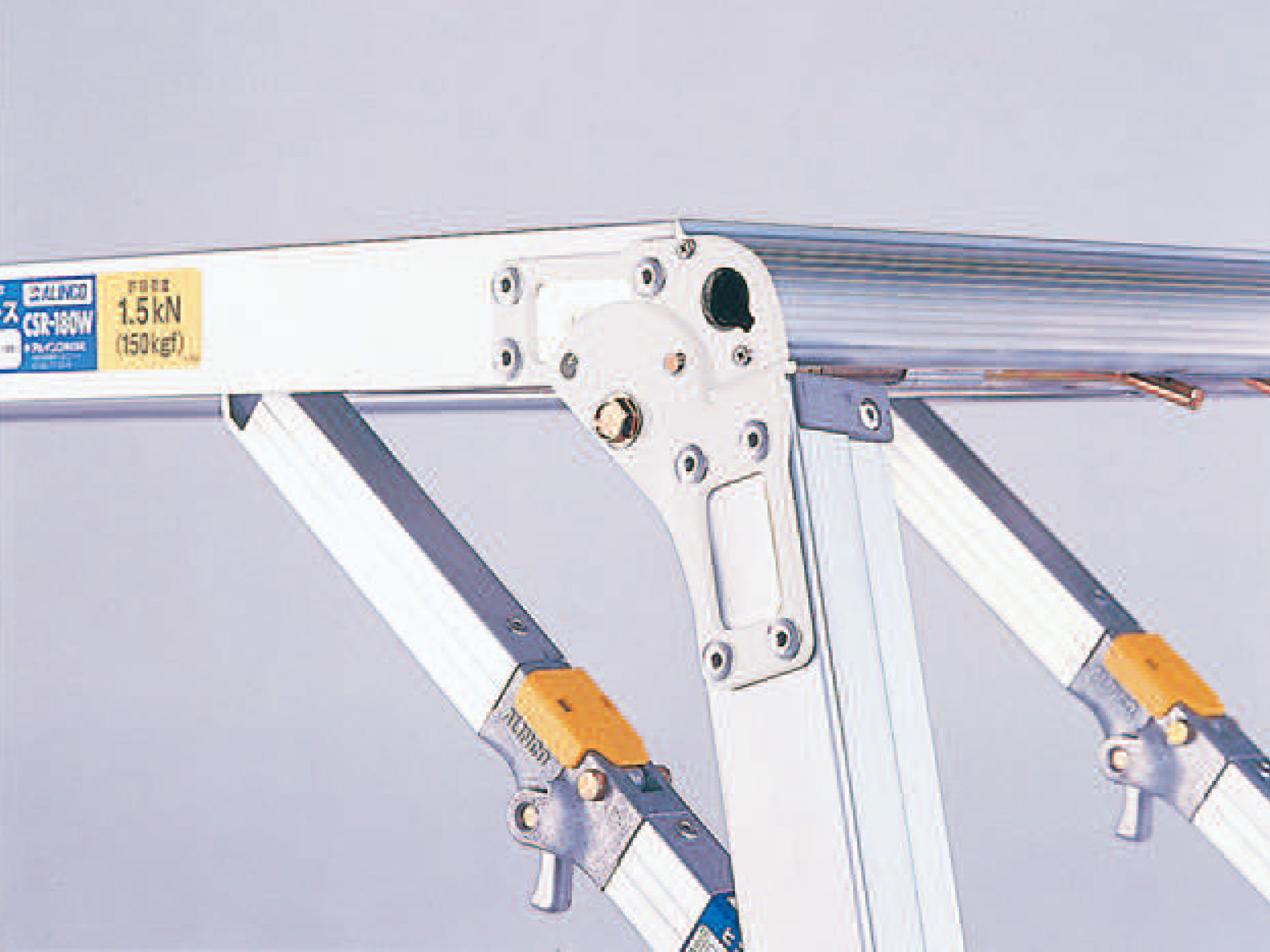

開脚状態で回転金具と固定金具が完全に接触。突き出しピン方式だけでは解消が困難な金具部分のガタツキが大幅になくなりました。
天板にシートを貼り付けてあるので、コンクリートやペンキの付着によるケレン修理が激減します。

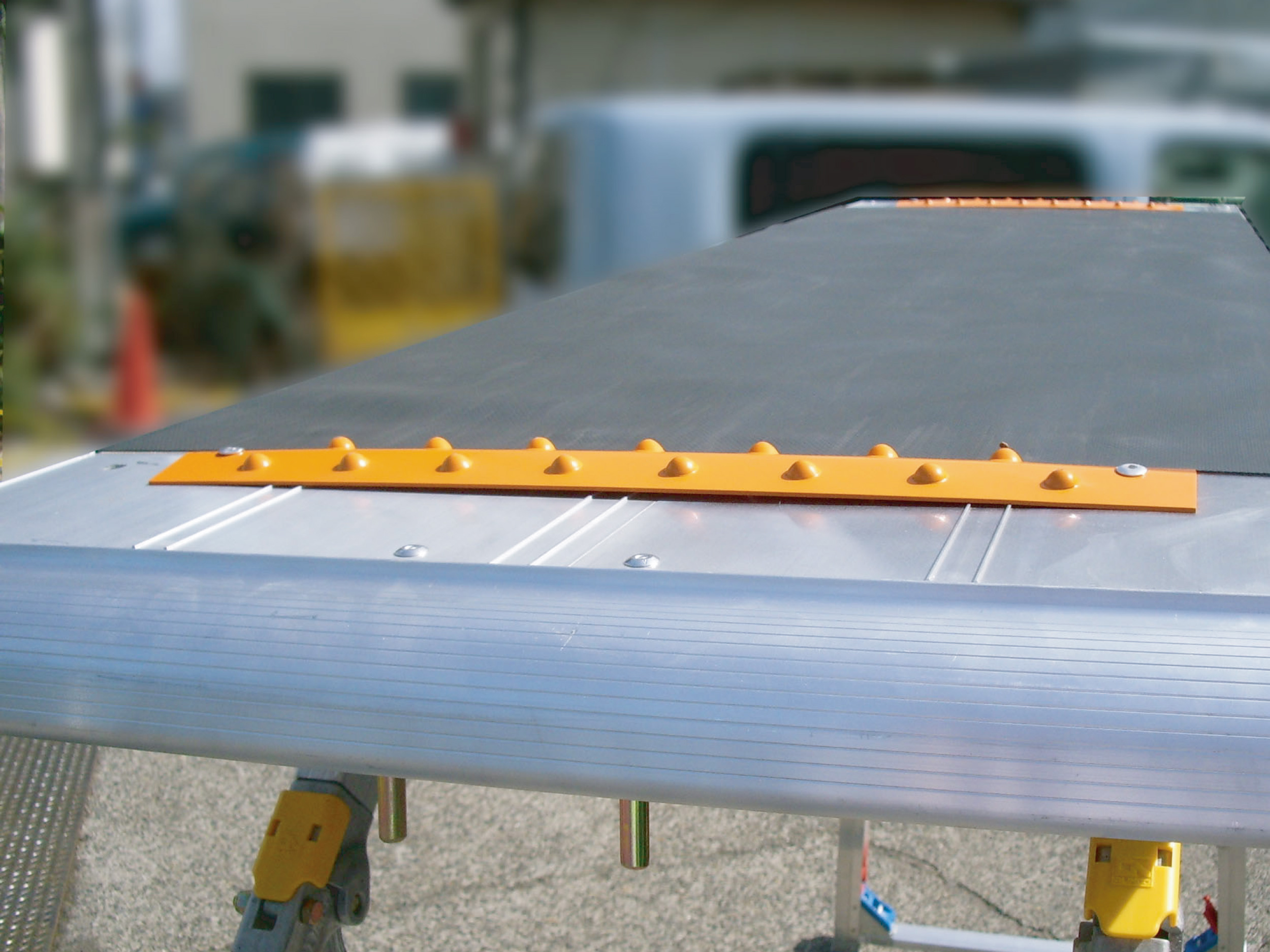

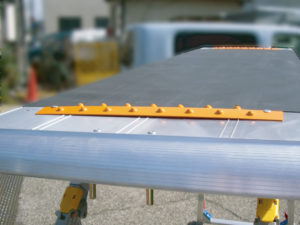

エンド付近に取付けた感知板で足の感覚に訴え、落下を防止します。
各脚の伸縮は25㎜ピッチで調節可能。

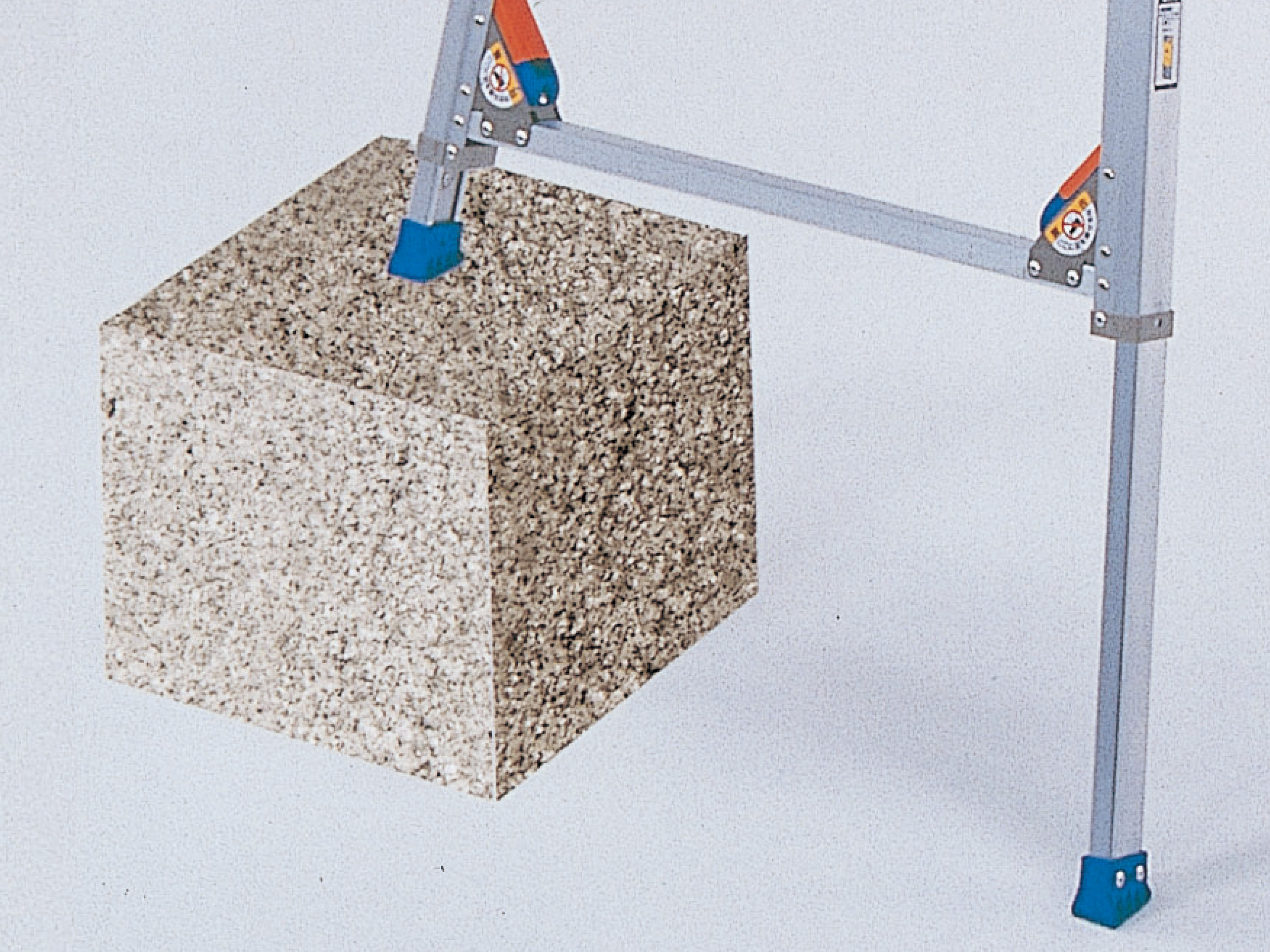

凸凹のある場所でも天板を傾けずに作業できます。

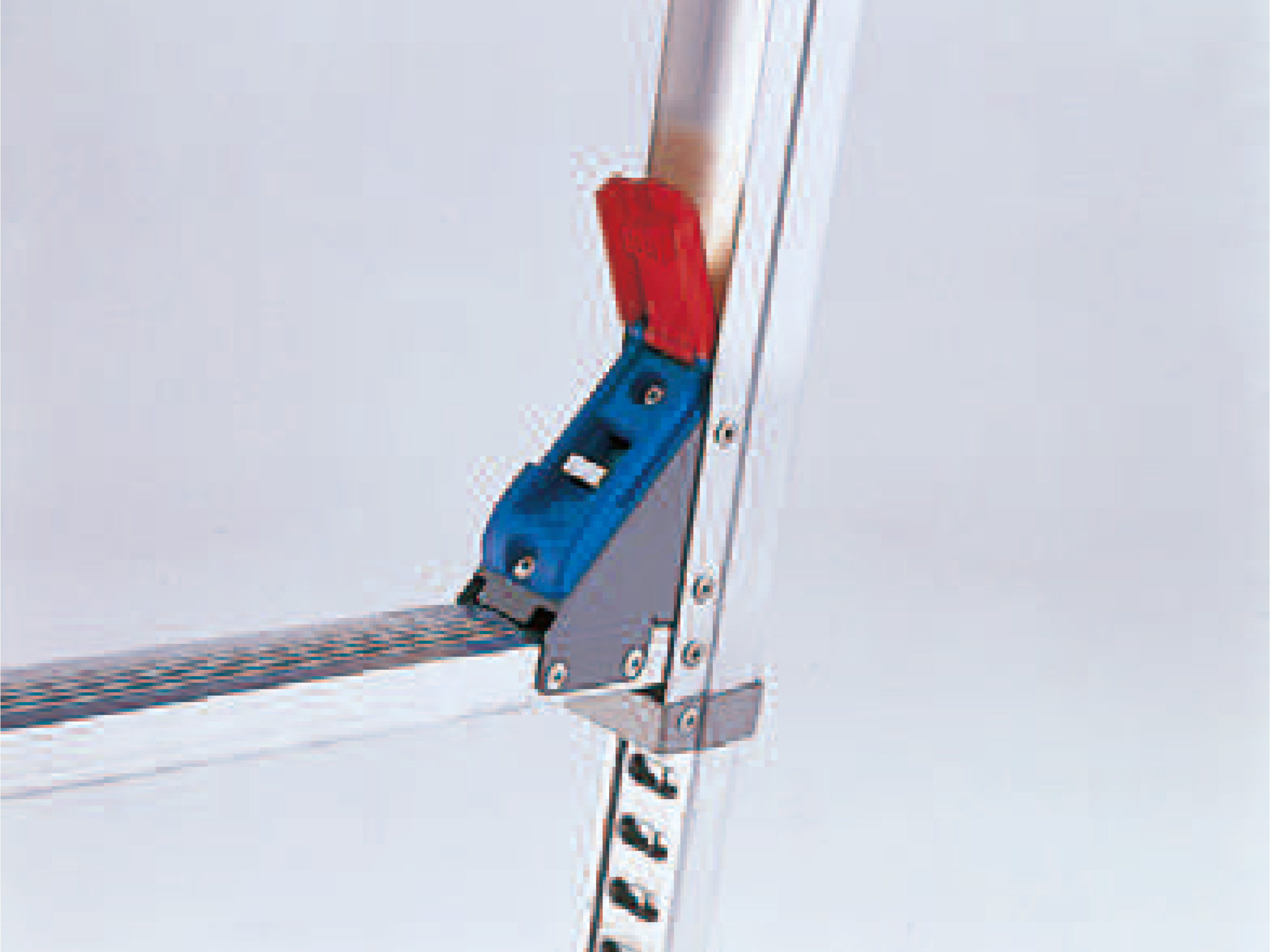

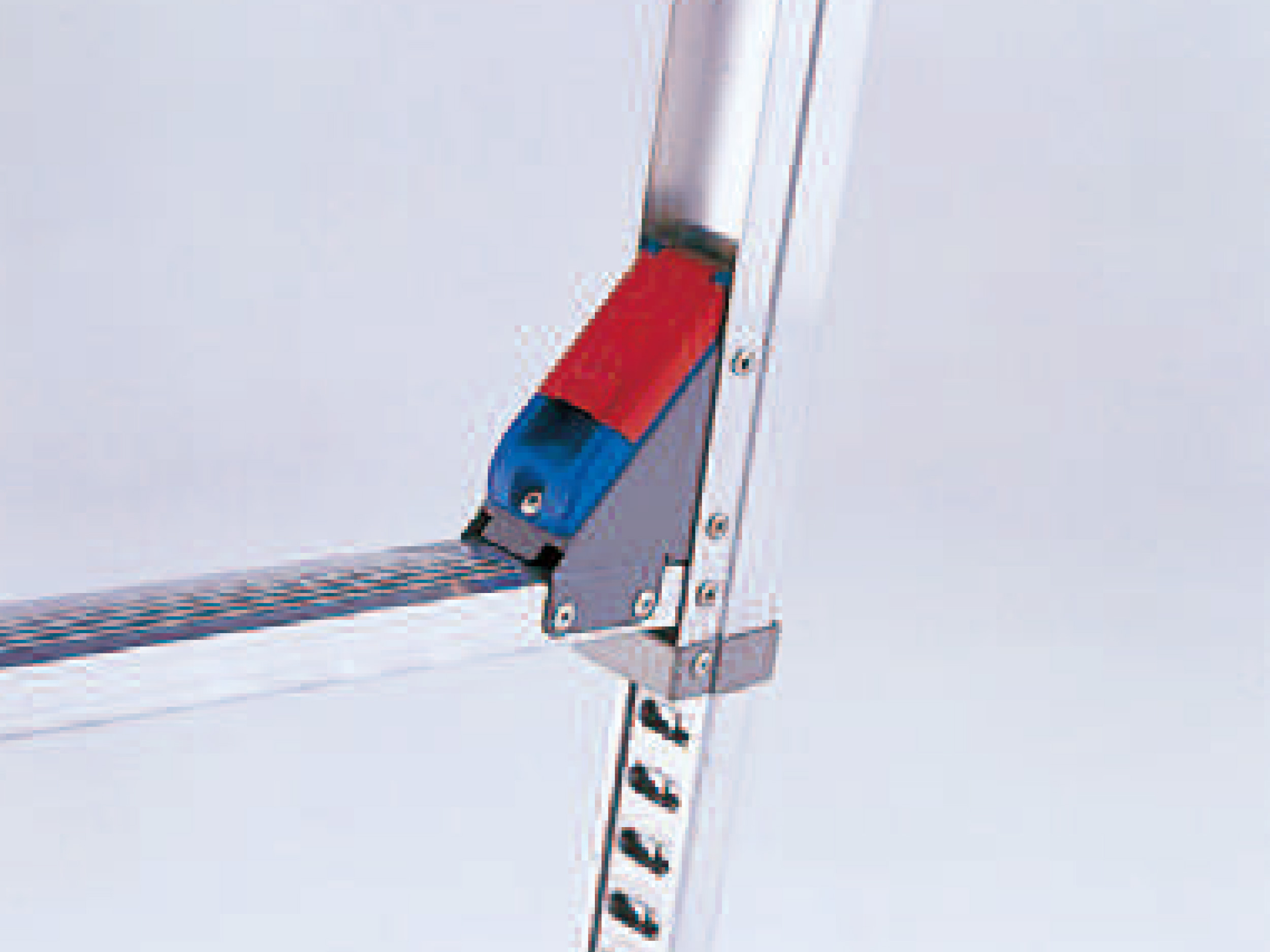

ロック操作部は安全カバーを採用。蓋が閉じられることでロックの確認が行え、操作部への異物の侵入も防ぎます。
確実に固定できる貫通ロック方式により、コンクリート等の付着時のメンテナンスも簡単に行えます。
