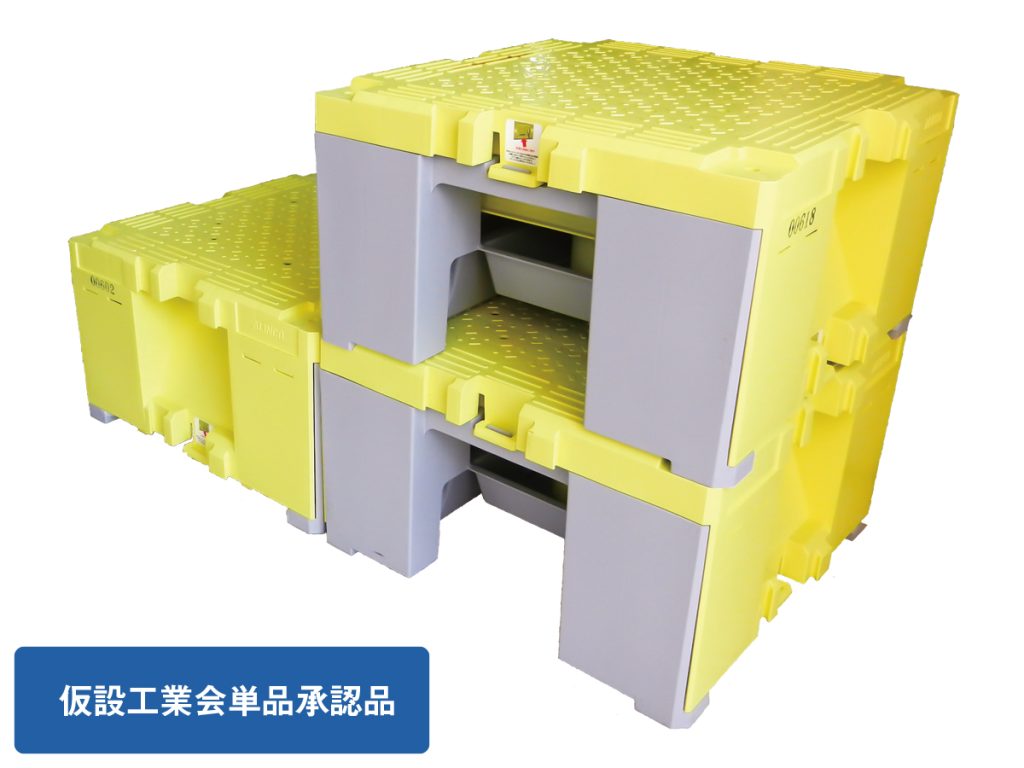

樹脂製軽作業台イエローキューブ

仮設工業会単品承認品

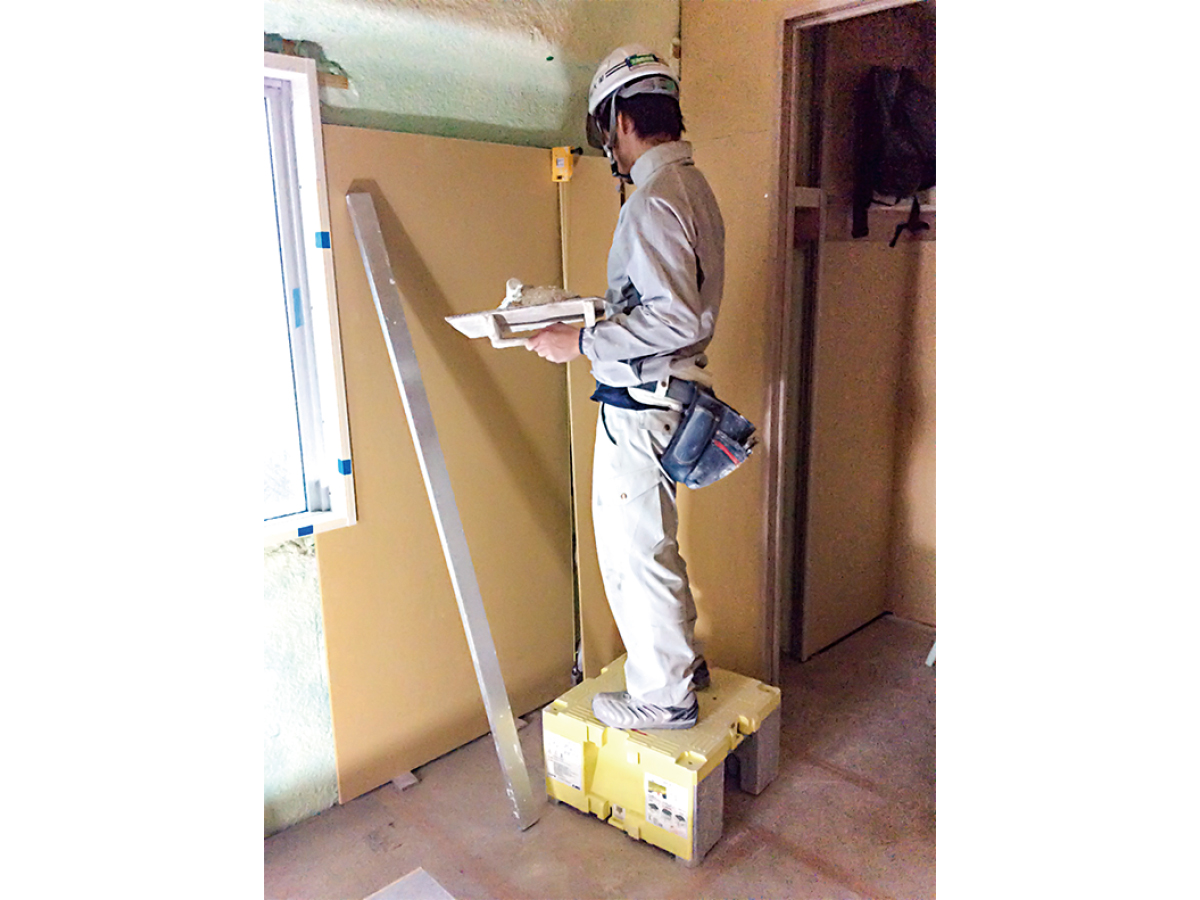

用途

工事工程
仕上工事、改修工事
商品分類
足場関係

仕様

材質 ポリプロピレン
寸法(㎜) 低状態 W500×D500×H288
高状態 W500×D500×H530
自重(kg) 約6.6
最大許容荷重(kN／kgf) 1.47／150

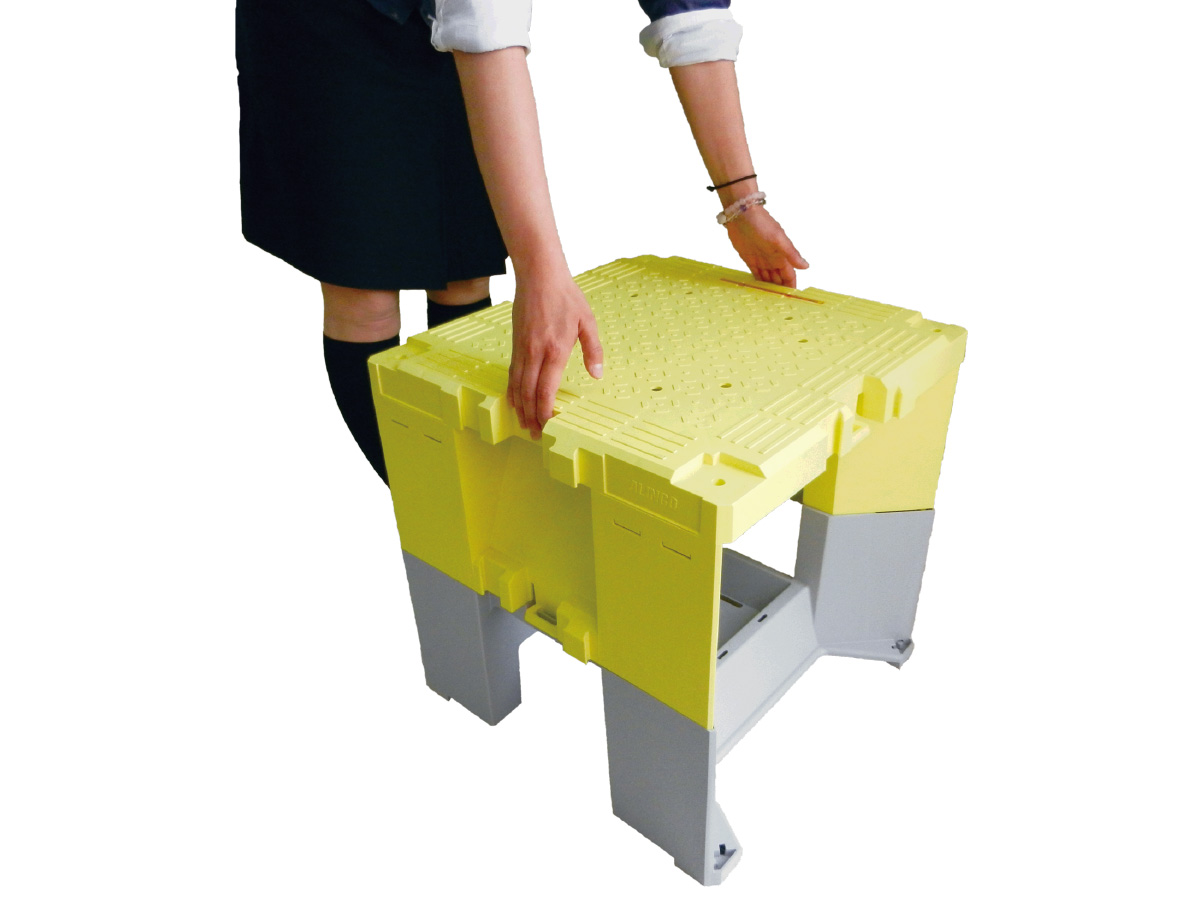

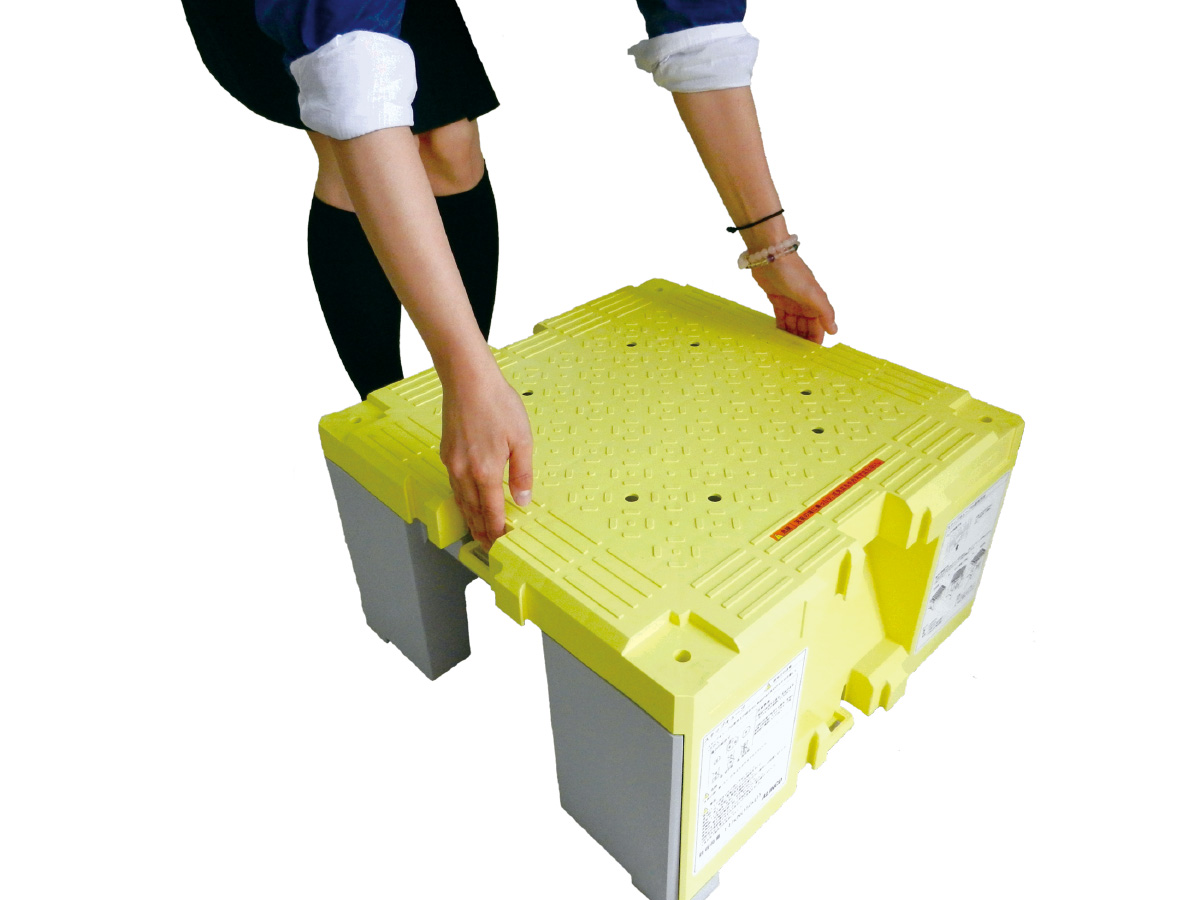

使用手順

1.左右のロックを解除し

2.引き上げる

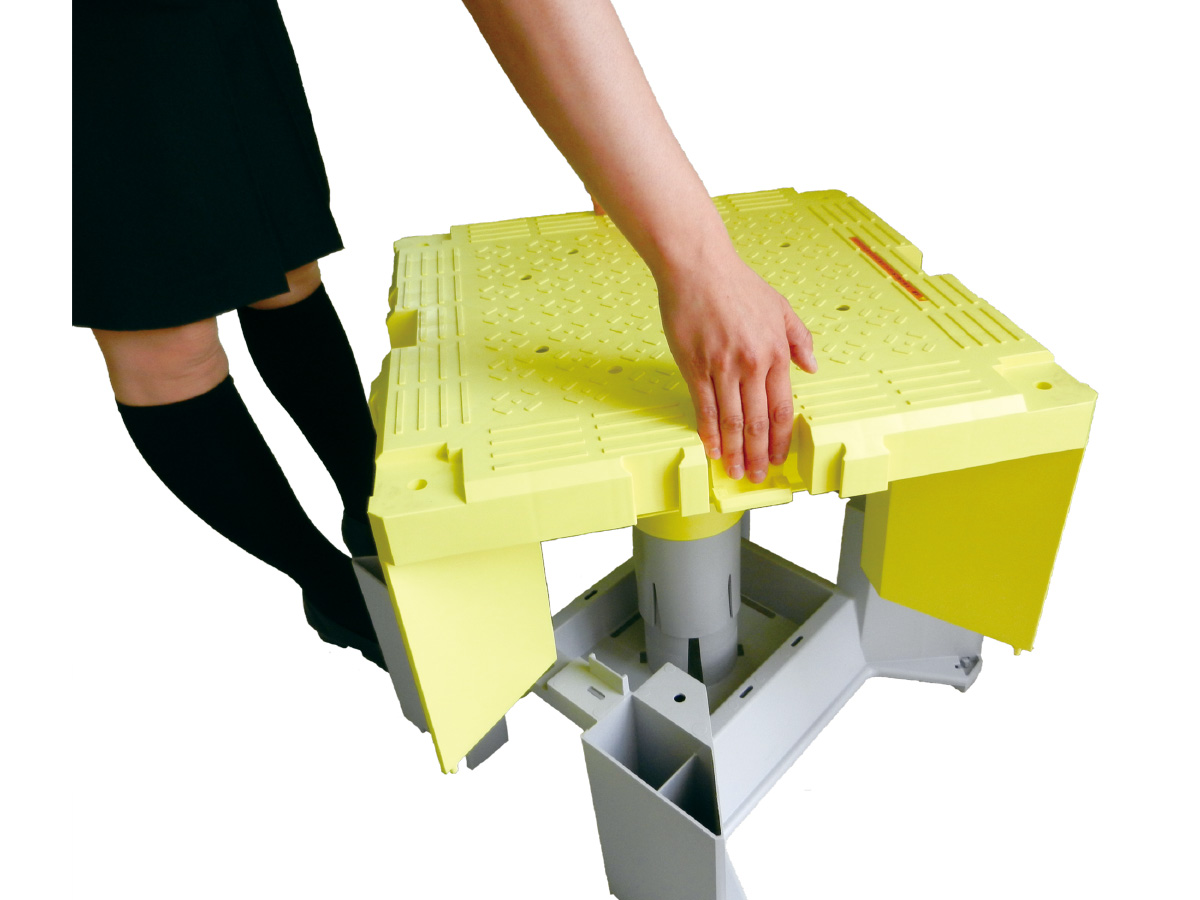

3.90°回して

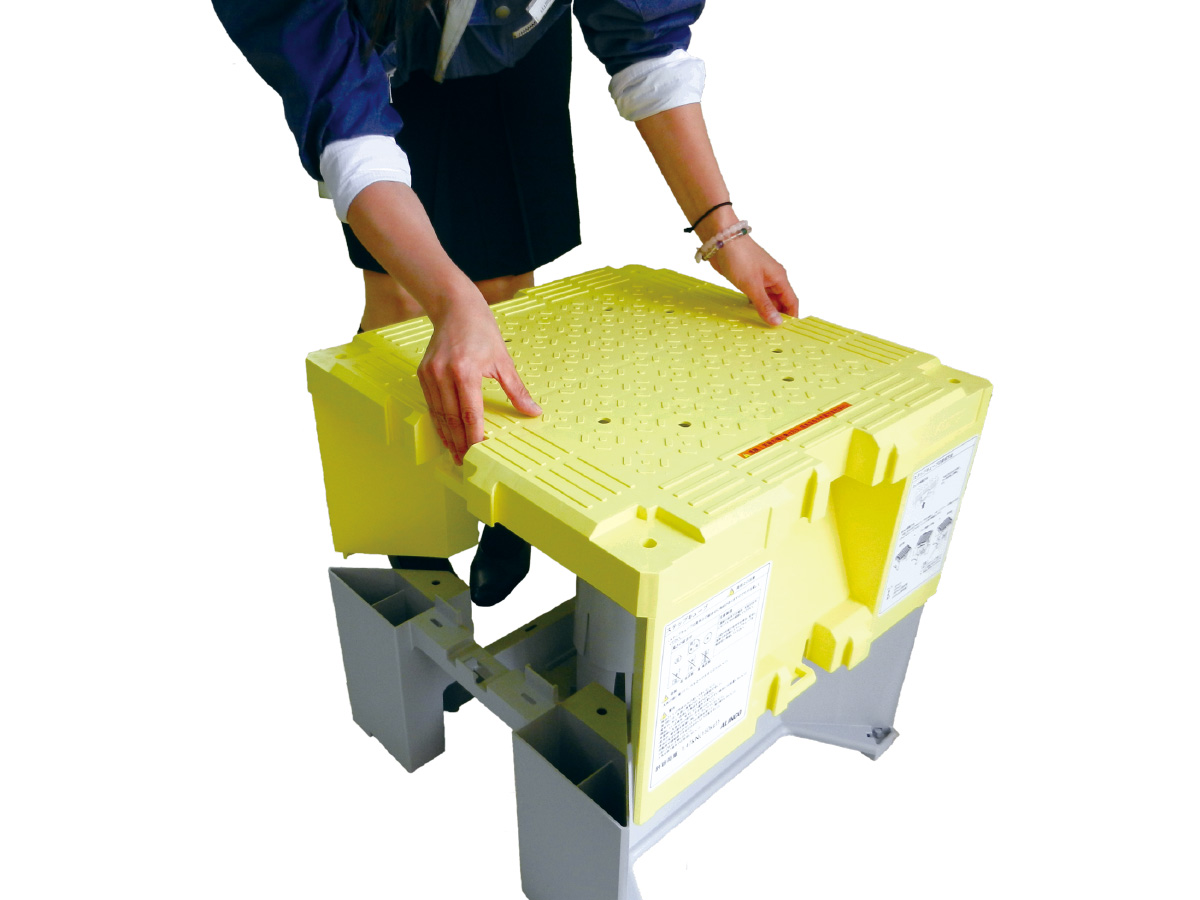

4.嵌め込む

連結システム

イエローキューブを水平連設する場合

  • イエローキューブを1段で水平連設する場合は高・低のいずれの組み合わせも可。

イエローキューブを上下に重ね連設する場合は次に従うこと

  • 積み重ねは2段までとする。
  • 安全に昇降するために、下段は2台以上並べて階段状にする。
  • 上段は、必ず低状態とする。
  • イエローキューブを積み重ねて連設使用する場合は次の組み合わせとする。

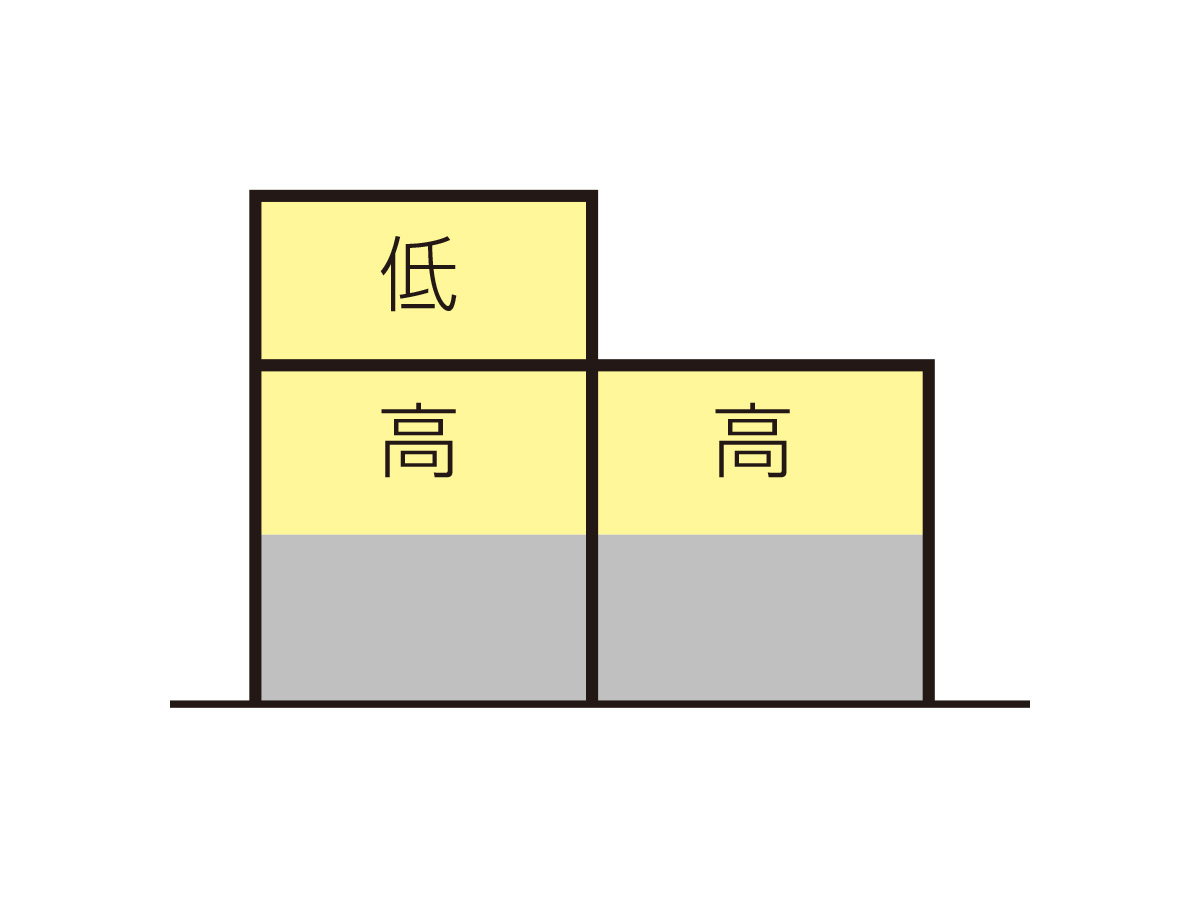

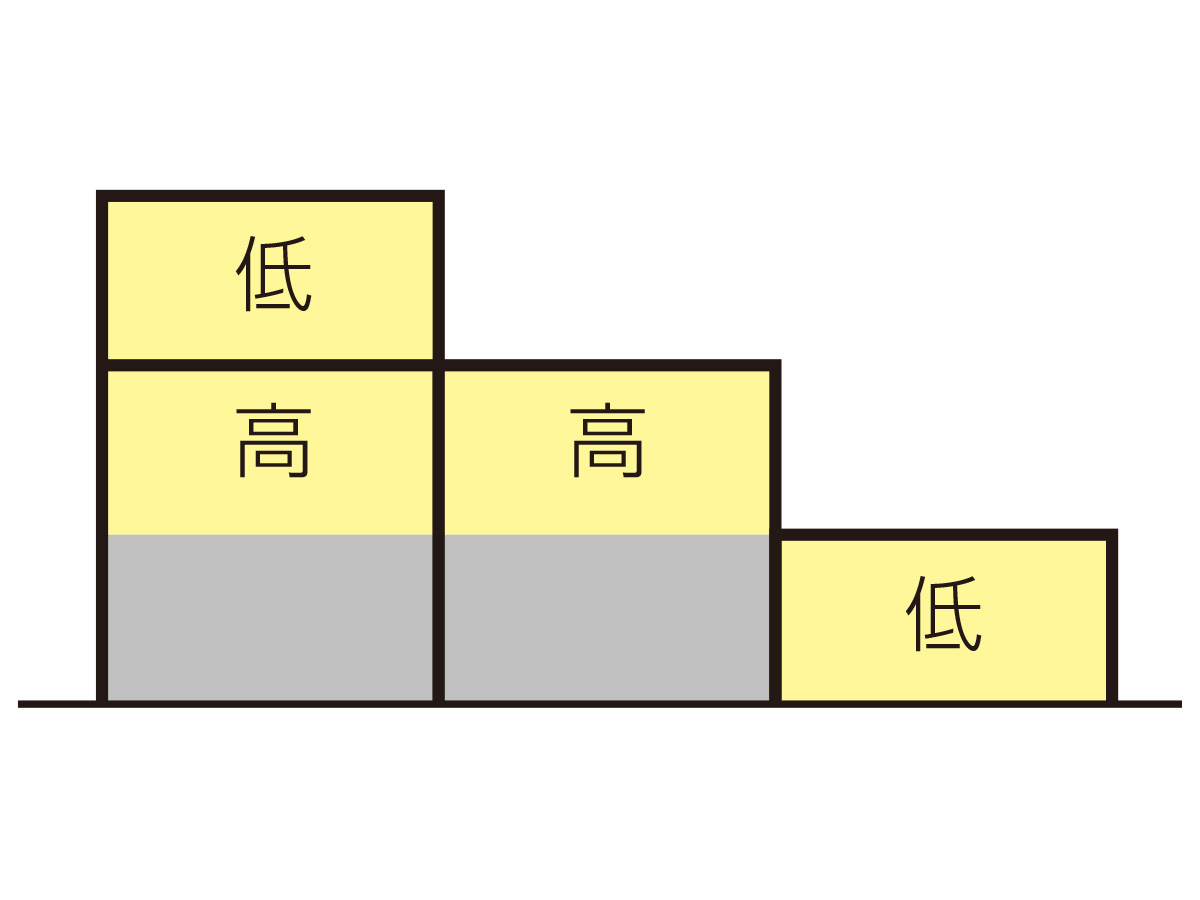

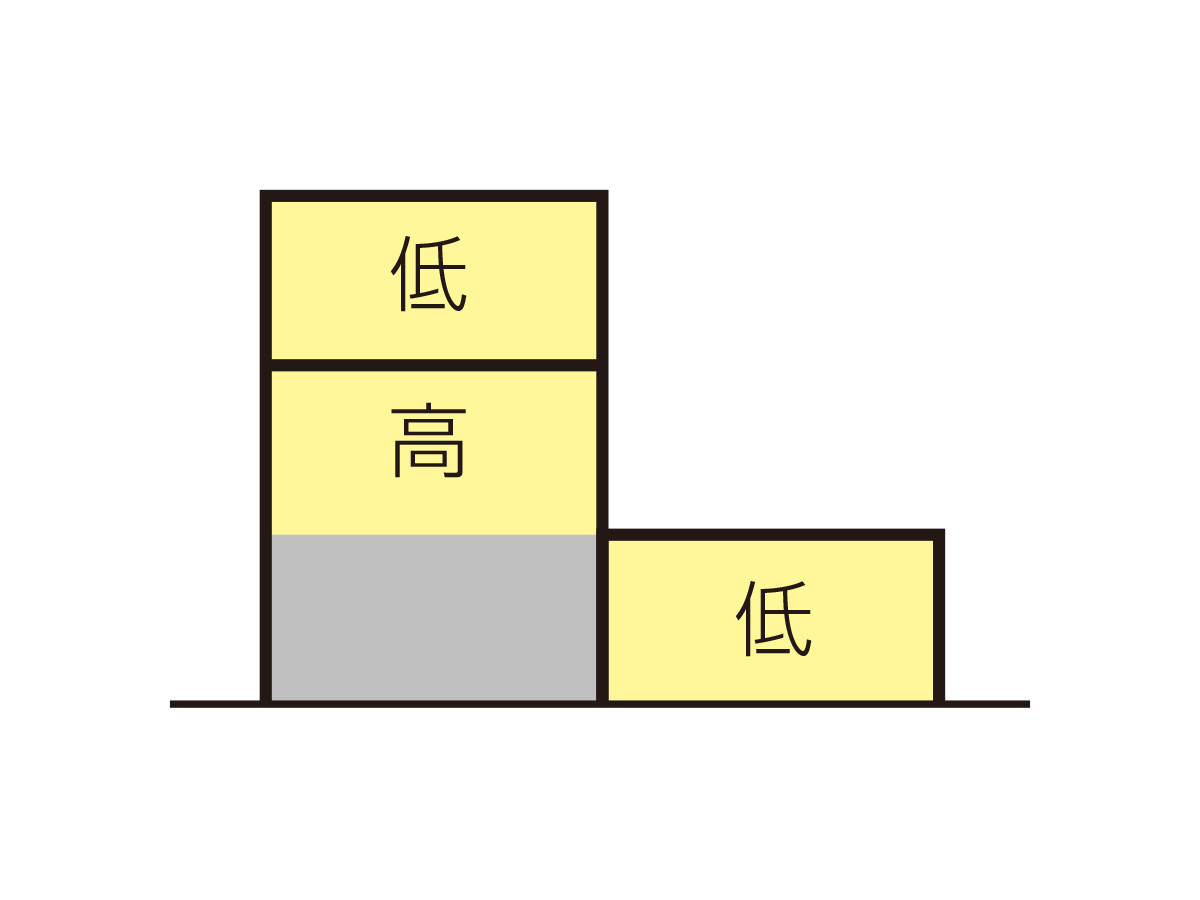

使用可

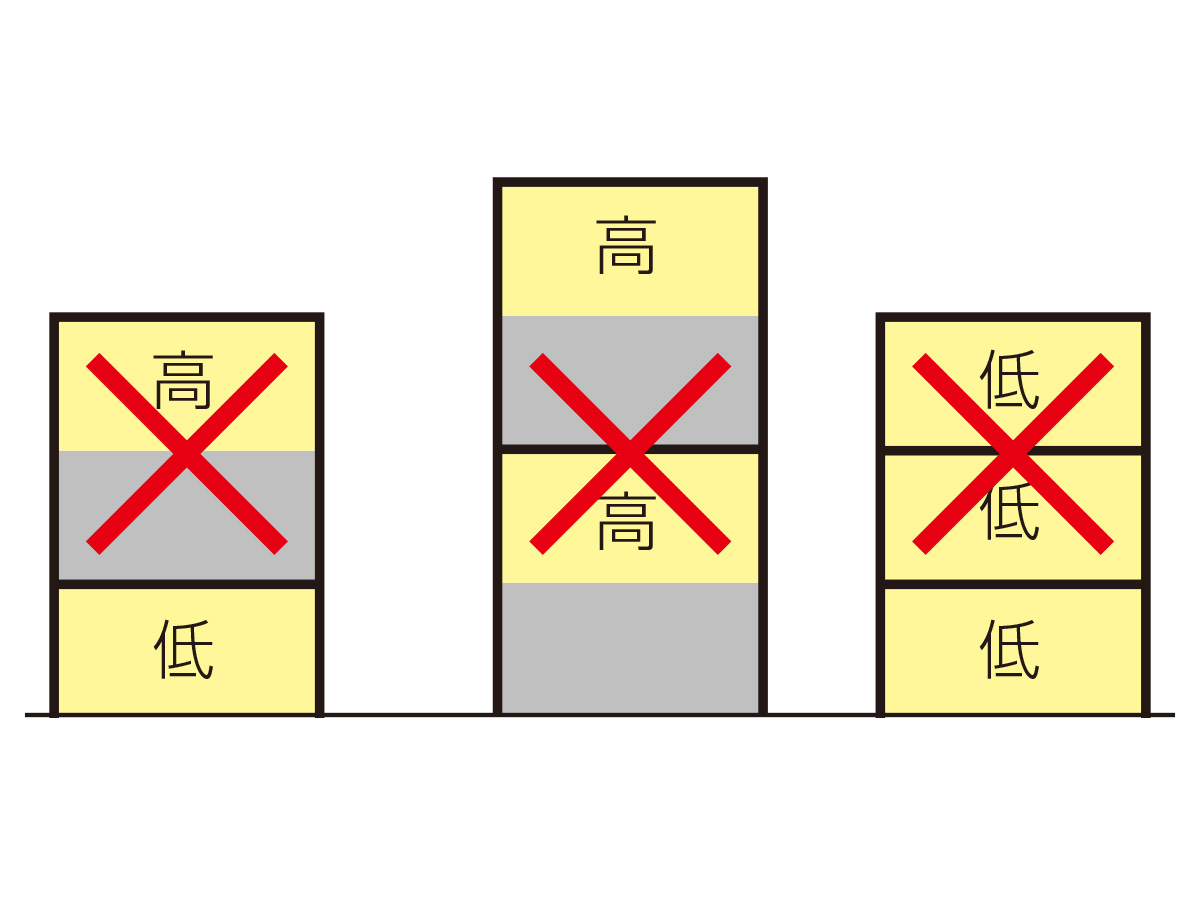

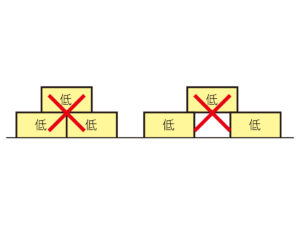

次の組み合わせ、または類する組み合わせは使用不可とする。

上下2段で連設する場合は安全に昇降するために必ず側面に1段1台以上の連設を設けること（上図参照）。

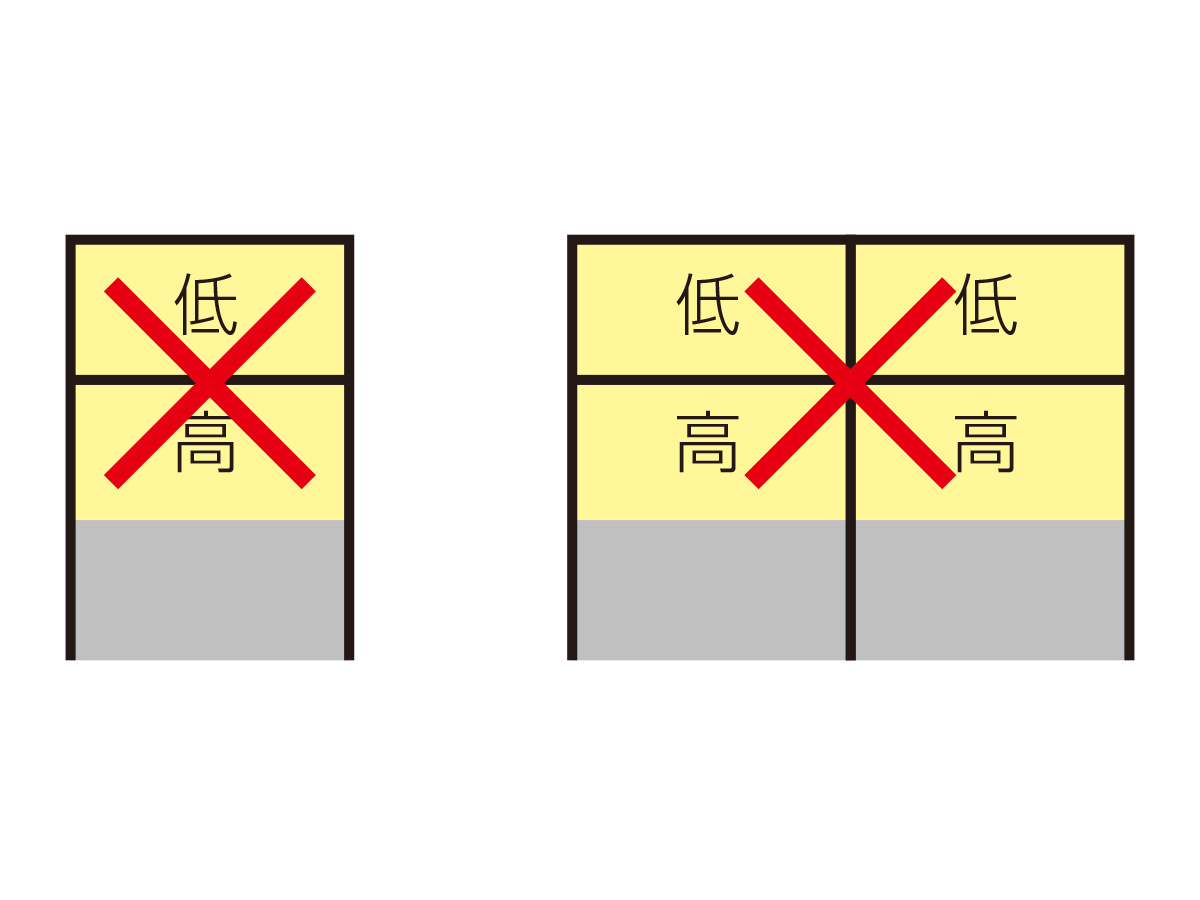

上下2段連設の場合は高を下側にし、低を上側にすること。3段以上の重ね連設は禁止。

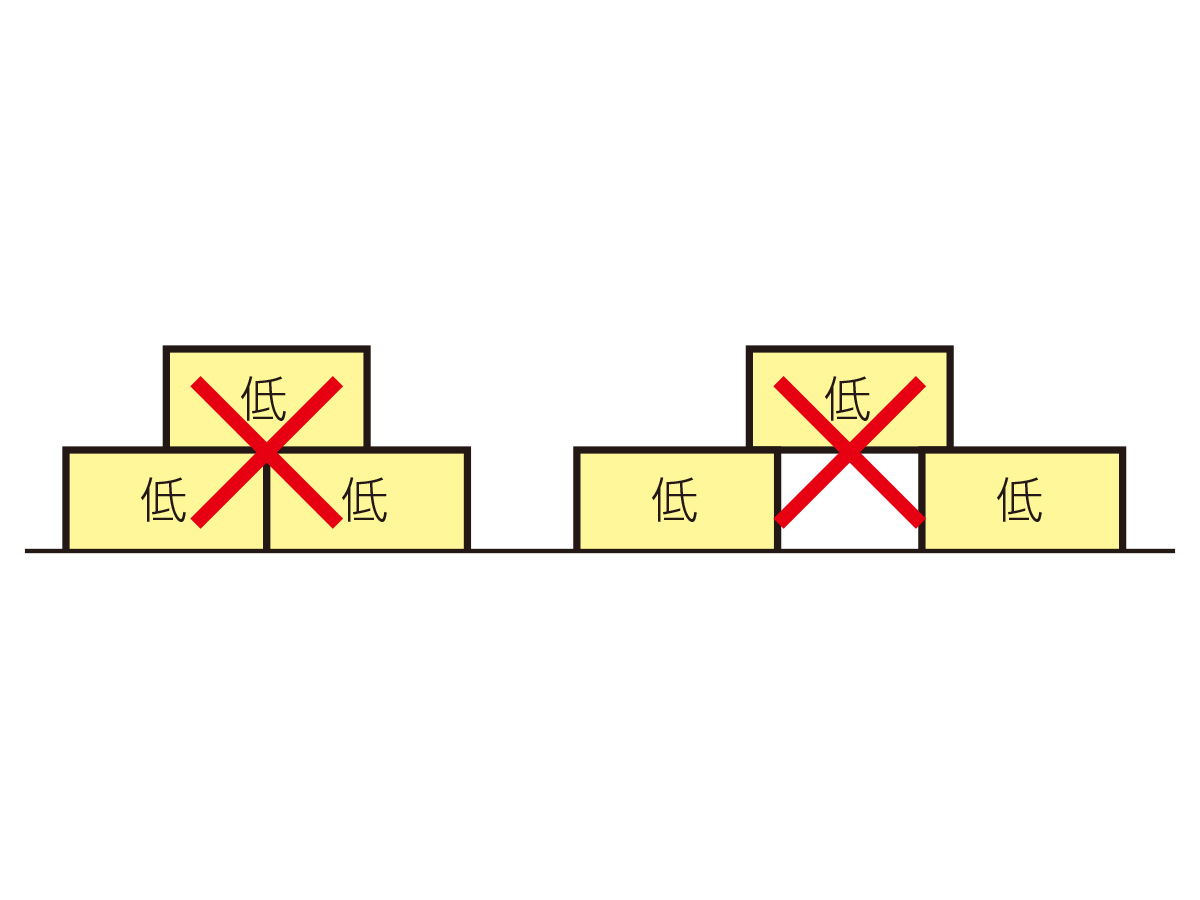

低・高に関わらず位置をずらしての重ね使用は禁止。

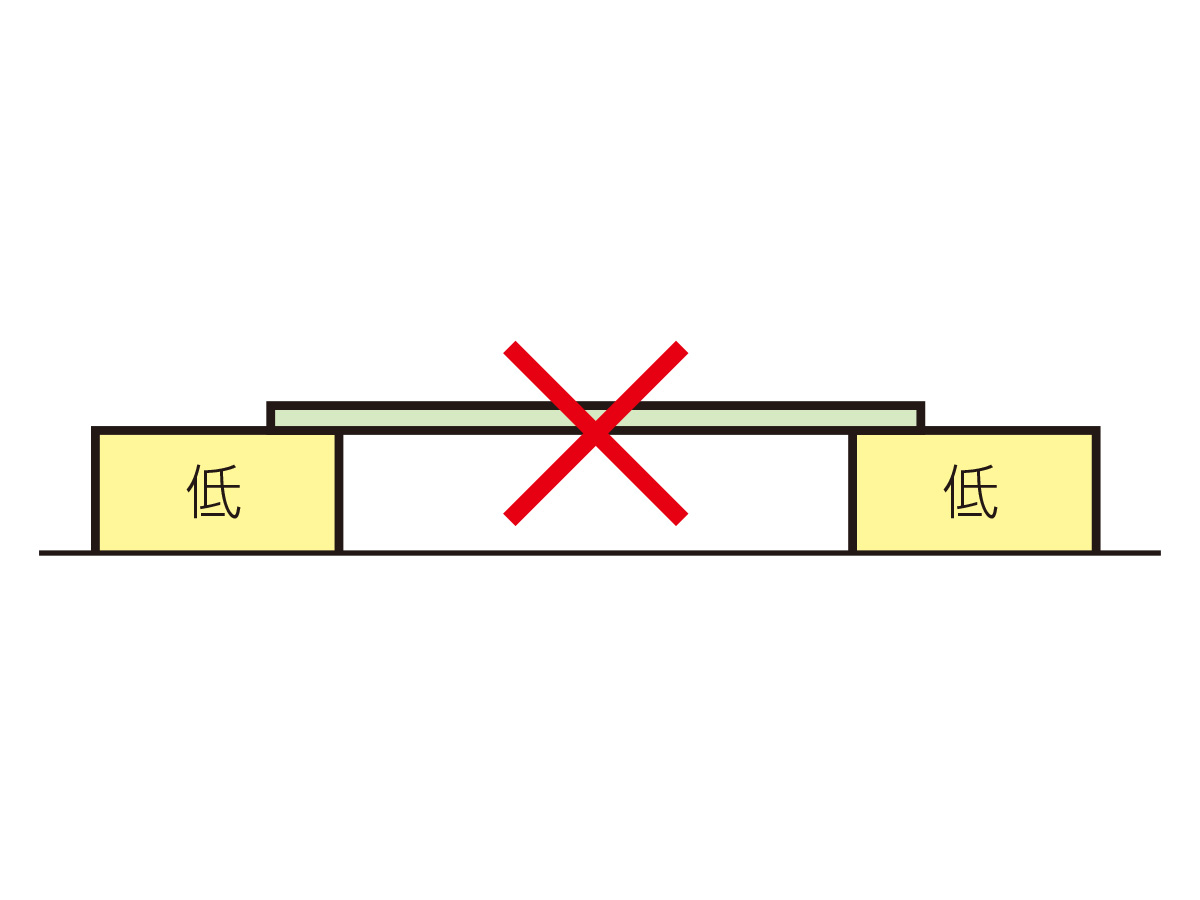

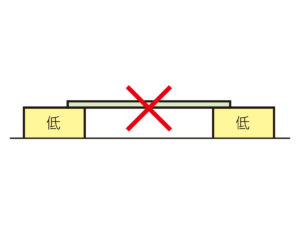

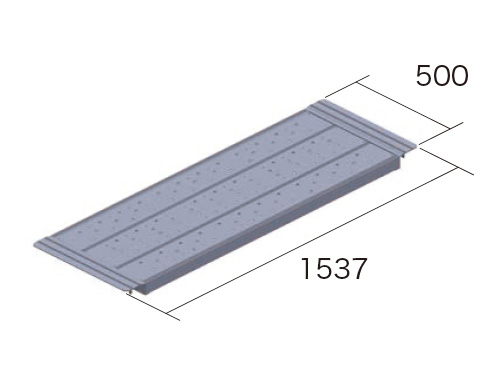

低・高に関わらず渡し板の使用は禁止。

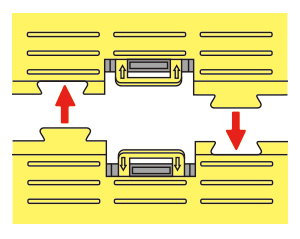

連結はイエローキューブの凹凸の連結装置を次のようにかみ合わせ連結すること

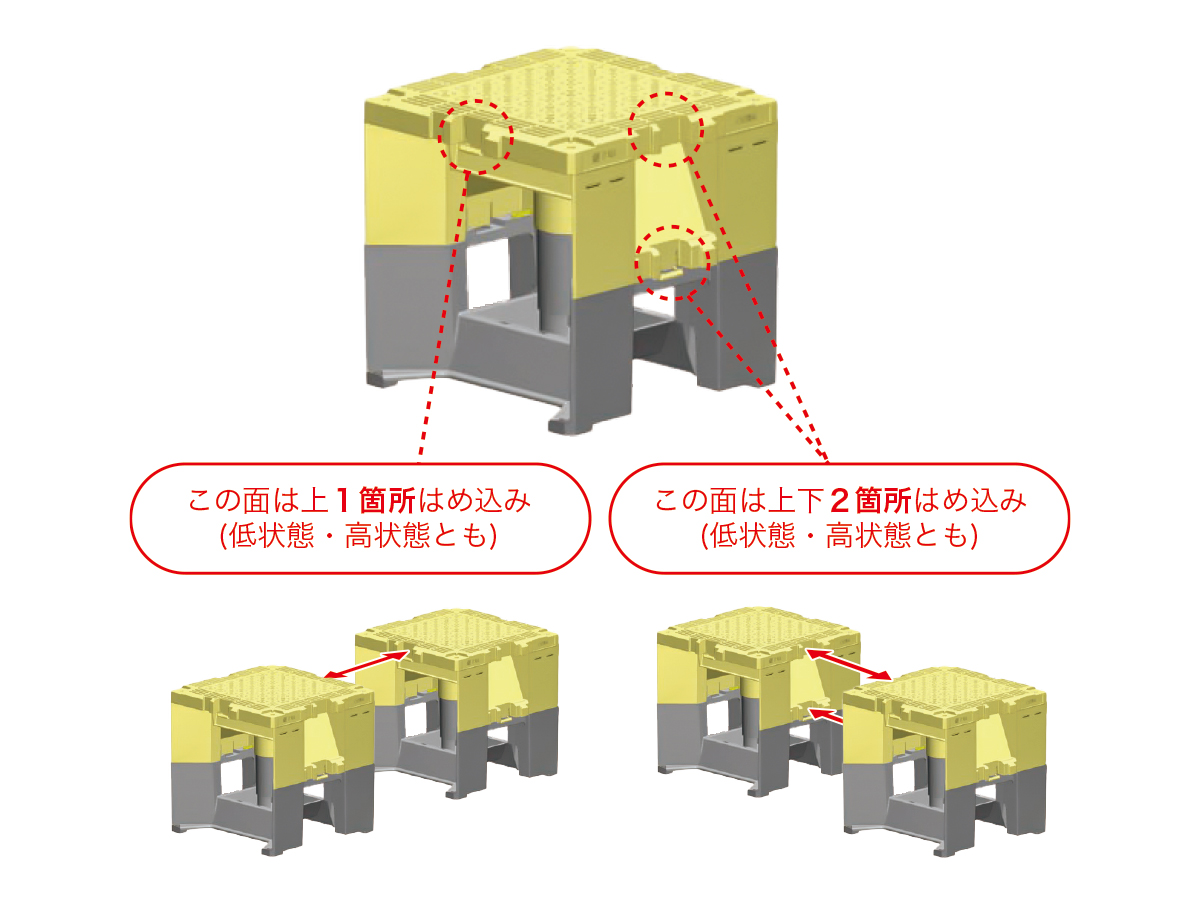

上脚材（イエロー側）にある連結装置の凹凸部を合わせて落とし込んではめ込むこと。（低状態・高状態とも）
