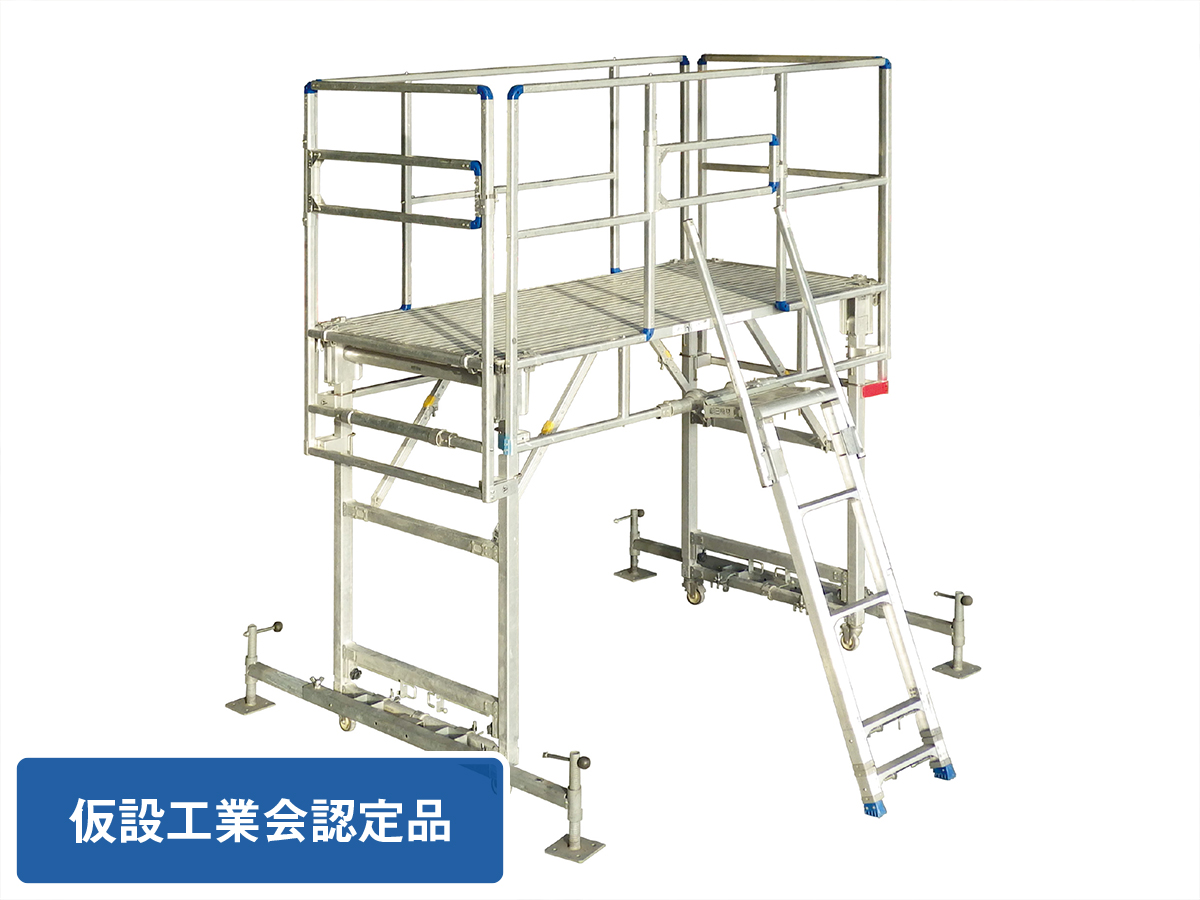

移動式作業台ライトベース

仮設工業会認定品

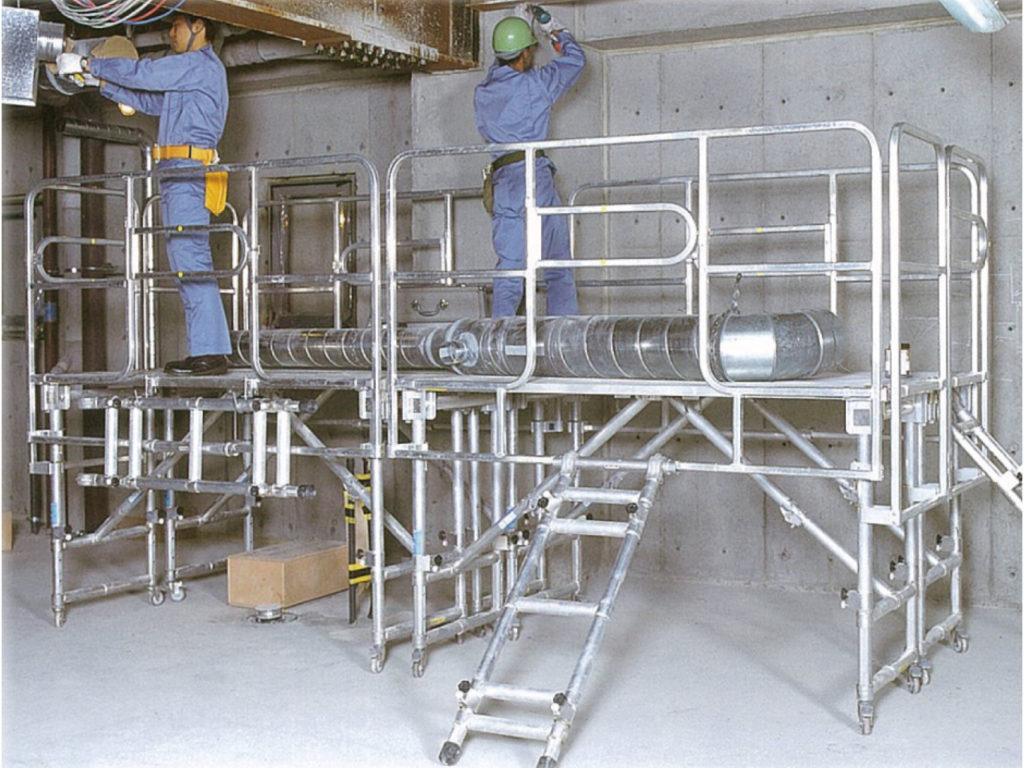

使用イメージ

用途

工事工程
仕上工事
商品分類
足場関係

特長

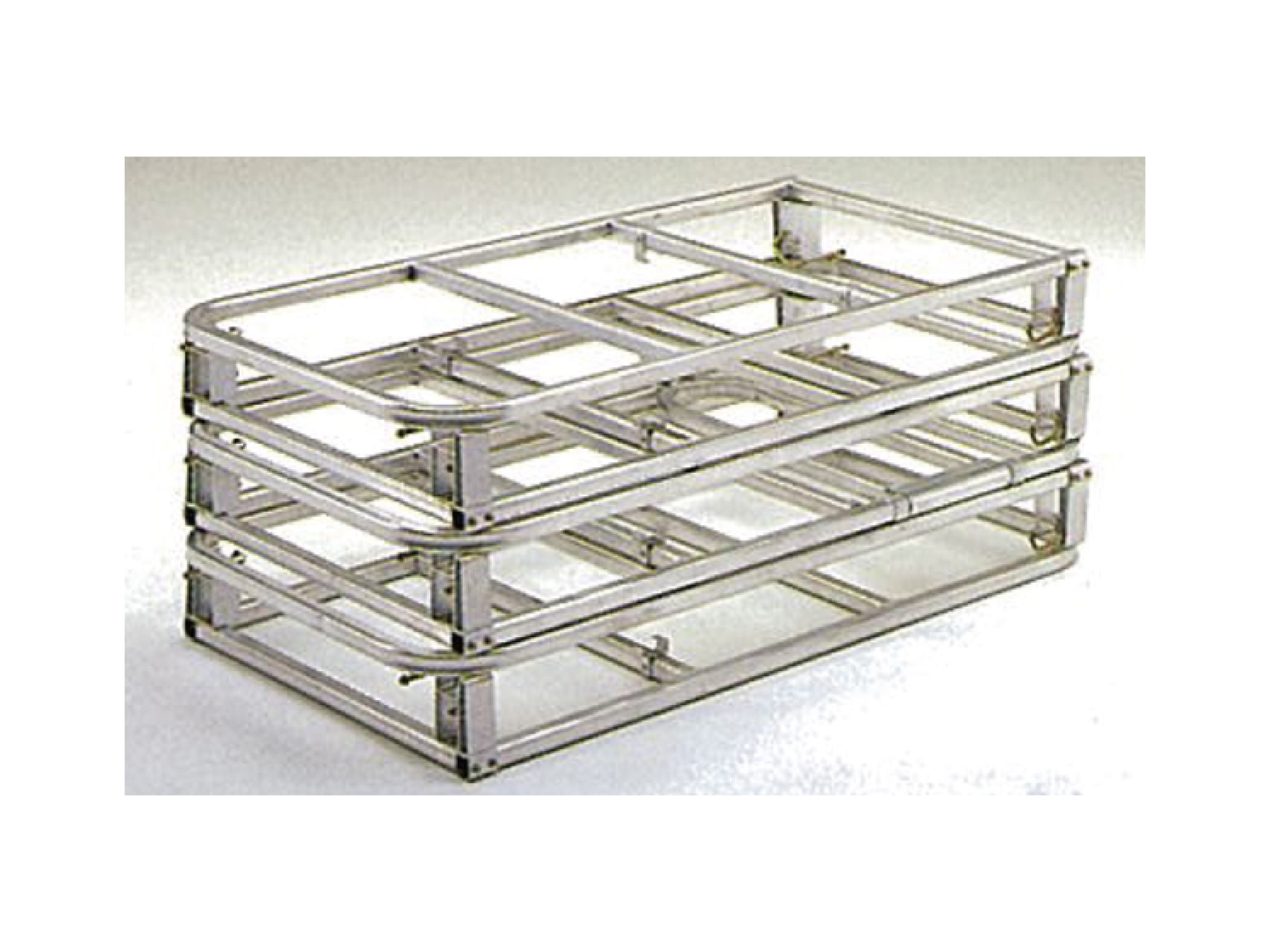

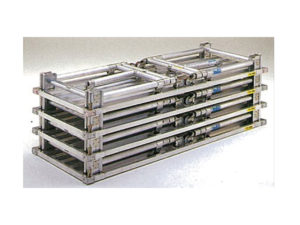

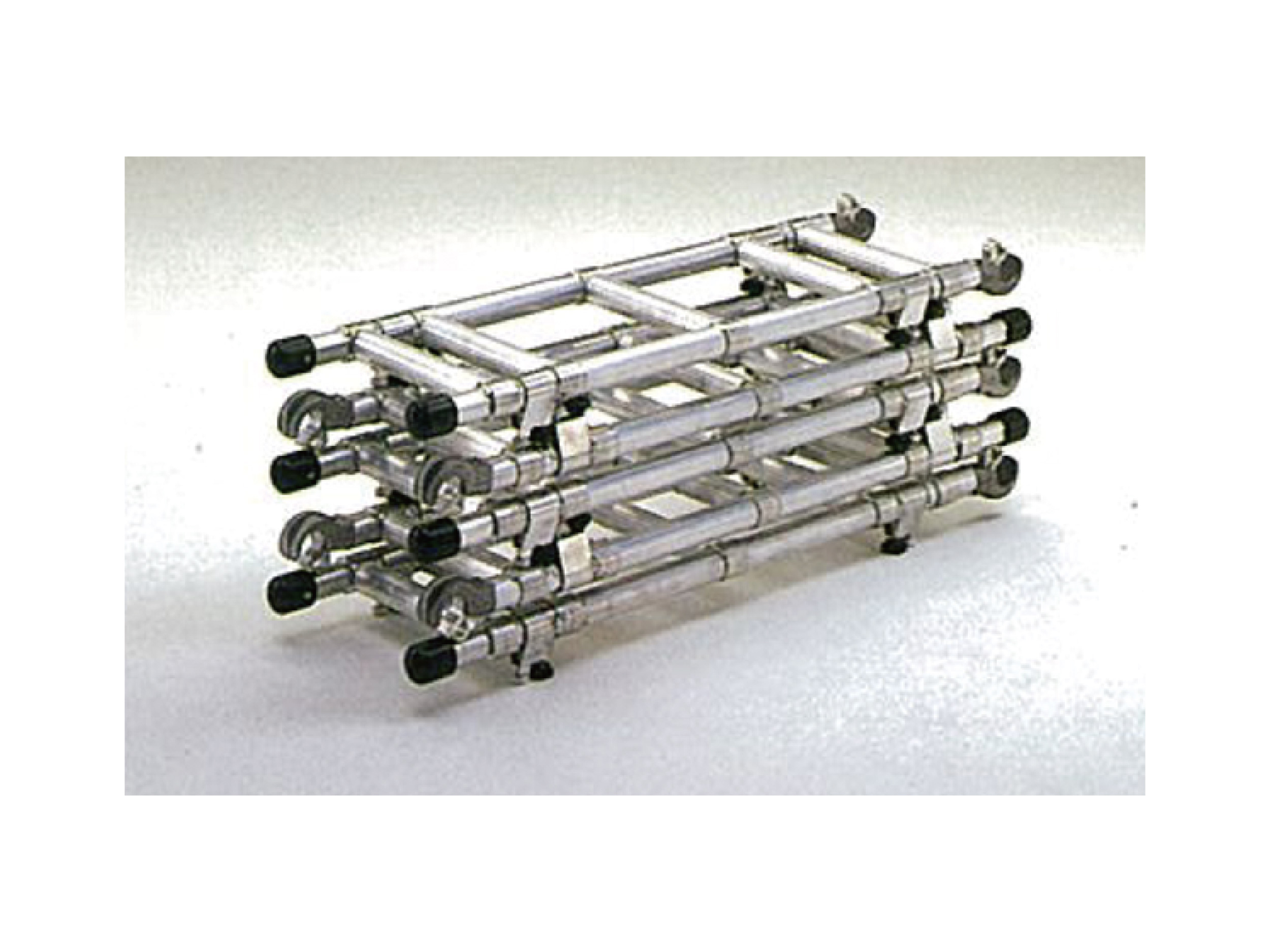

  • スピーディーな組立とコンパクト収納設計で、施工時間、経費を大幅に短縮可能。
  • 軽いアルミ合金製、しかも強度はバツグン。

仕様

本体
タイプ Hタイプ Mタイプ Lタイプ
作業床有効寸法(㎜) W1000×L2020 W750×L2020 W750×L1820
収納時高さ(㎜) 1台:219(H) 1台:174(H) 1台:174(H)
作業高さ(㎜) 1500〜1900
5段100ピッチ
1000~1400
5段100ピッチ
850/1000/1100/1200
4段
脚柱部キャスター φ75
ストッパー付き4個
φ75
ストッパー付き4個
φ75
ストッパー付き4個
自重(kg) 41.1 31.4 29.2
専用部材

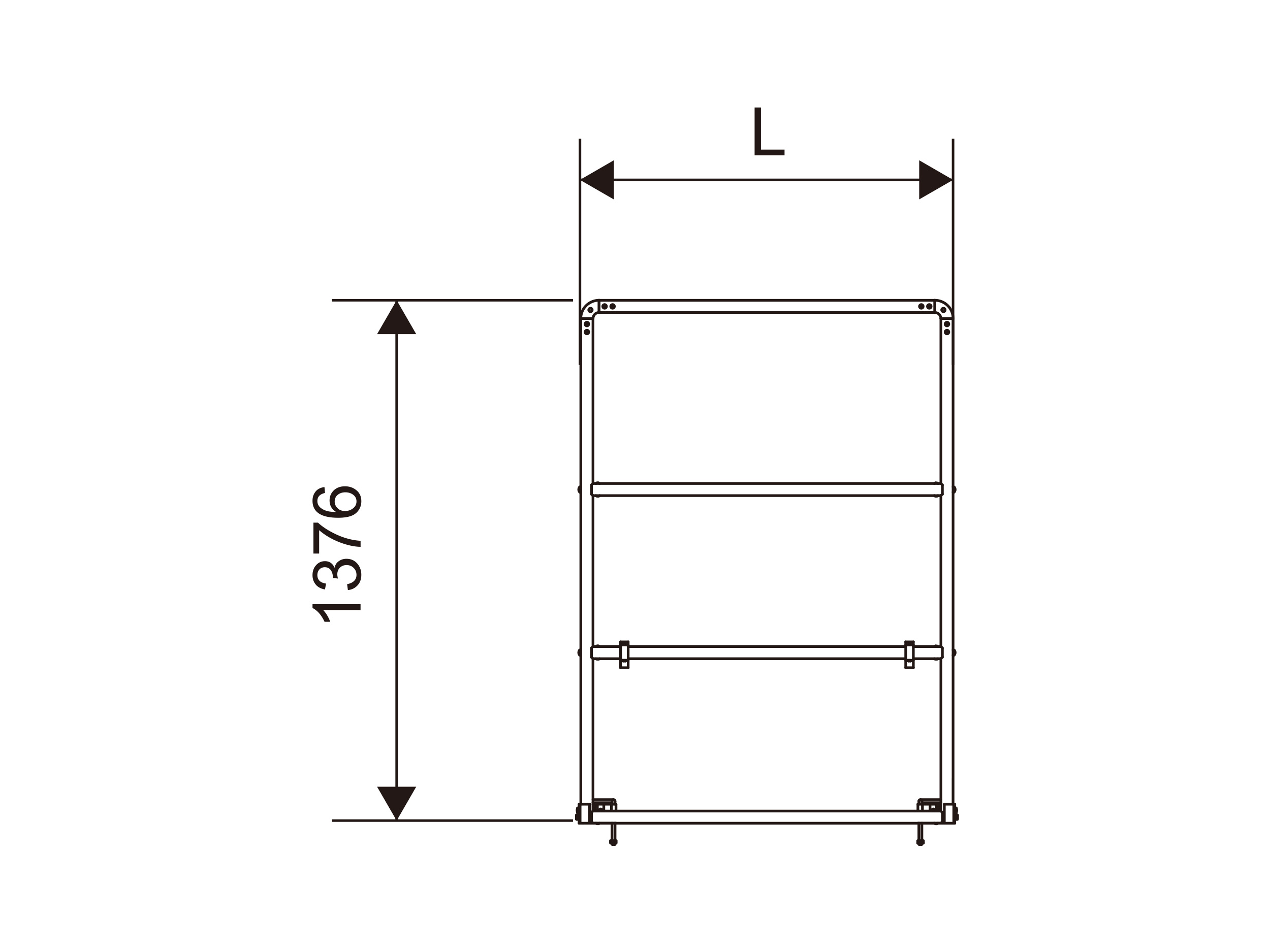

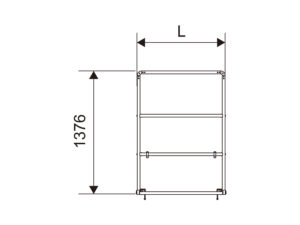

妻面手掛かり枠(固定型)

適応タイプ L(㎜) 自重(kg)
L,M型 729 3.5
H型 979 4.1

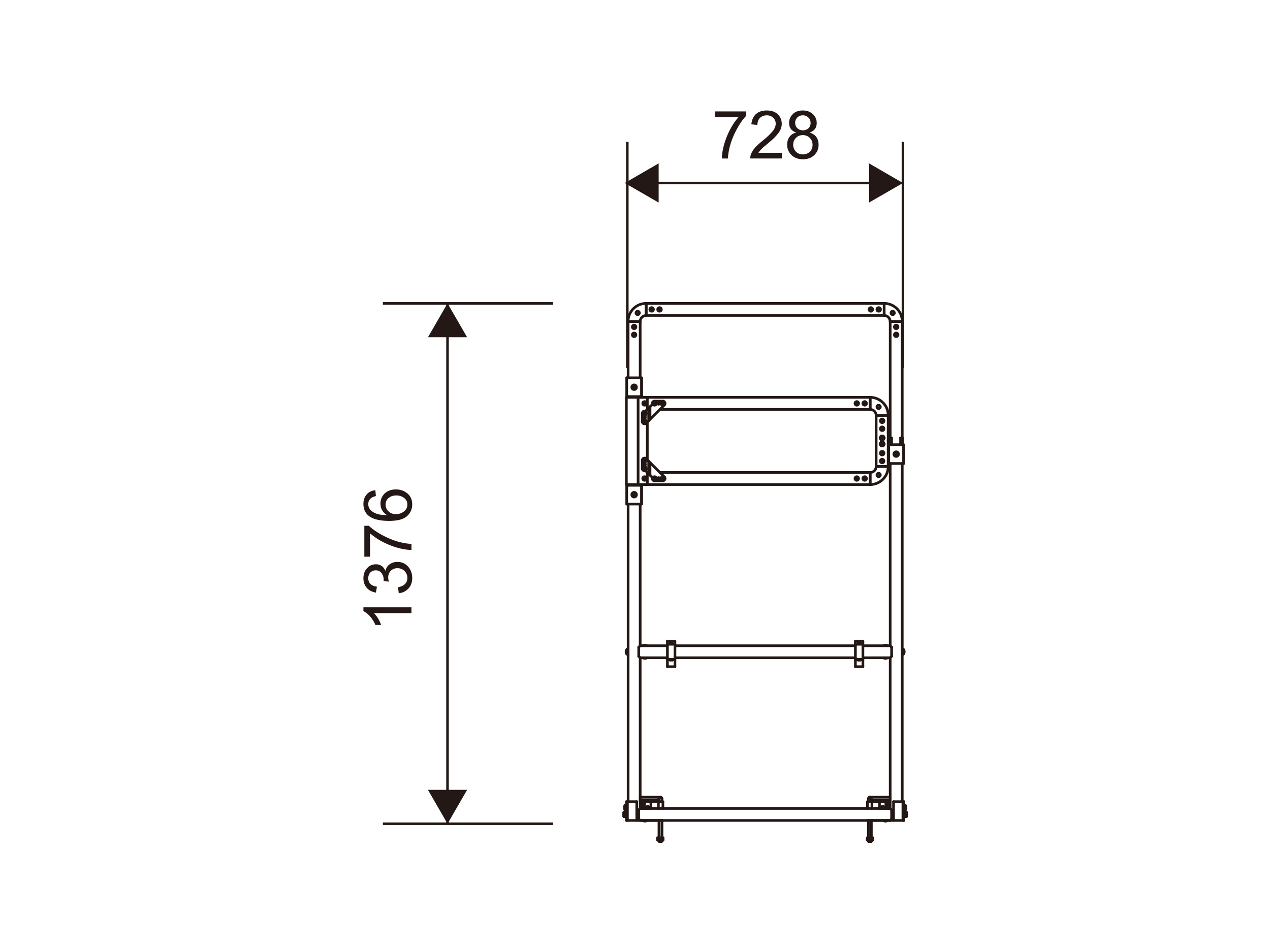

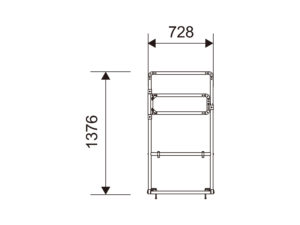

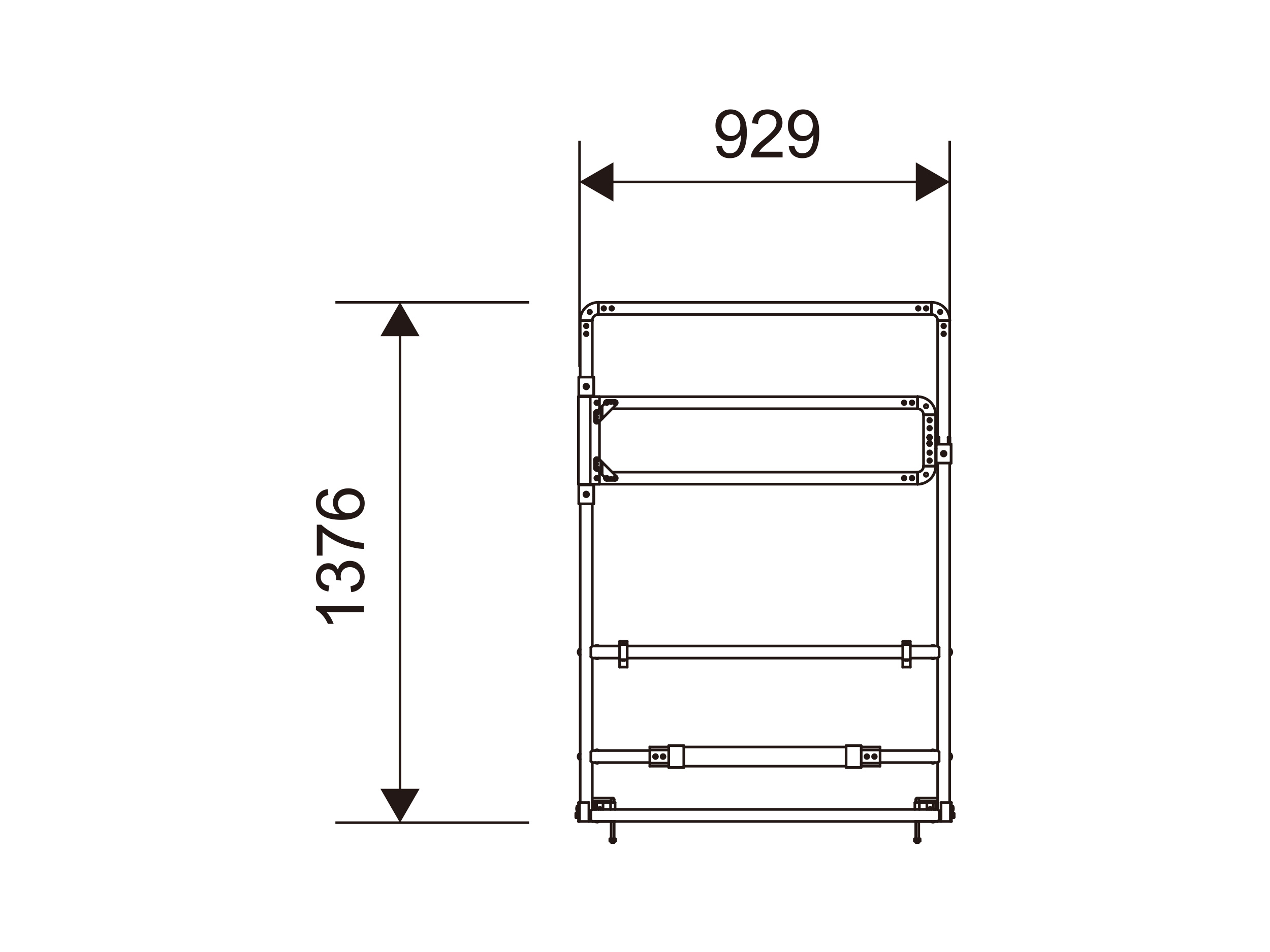

妻面手掛かり枠(開閉型)

適応タイプ 自重(kg)
L,M型 4.2
H型 6.1

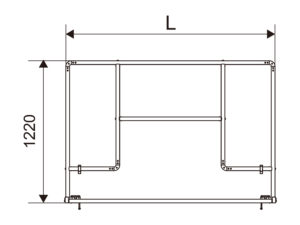

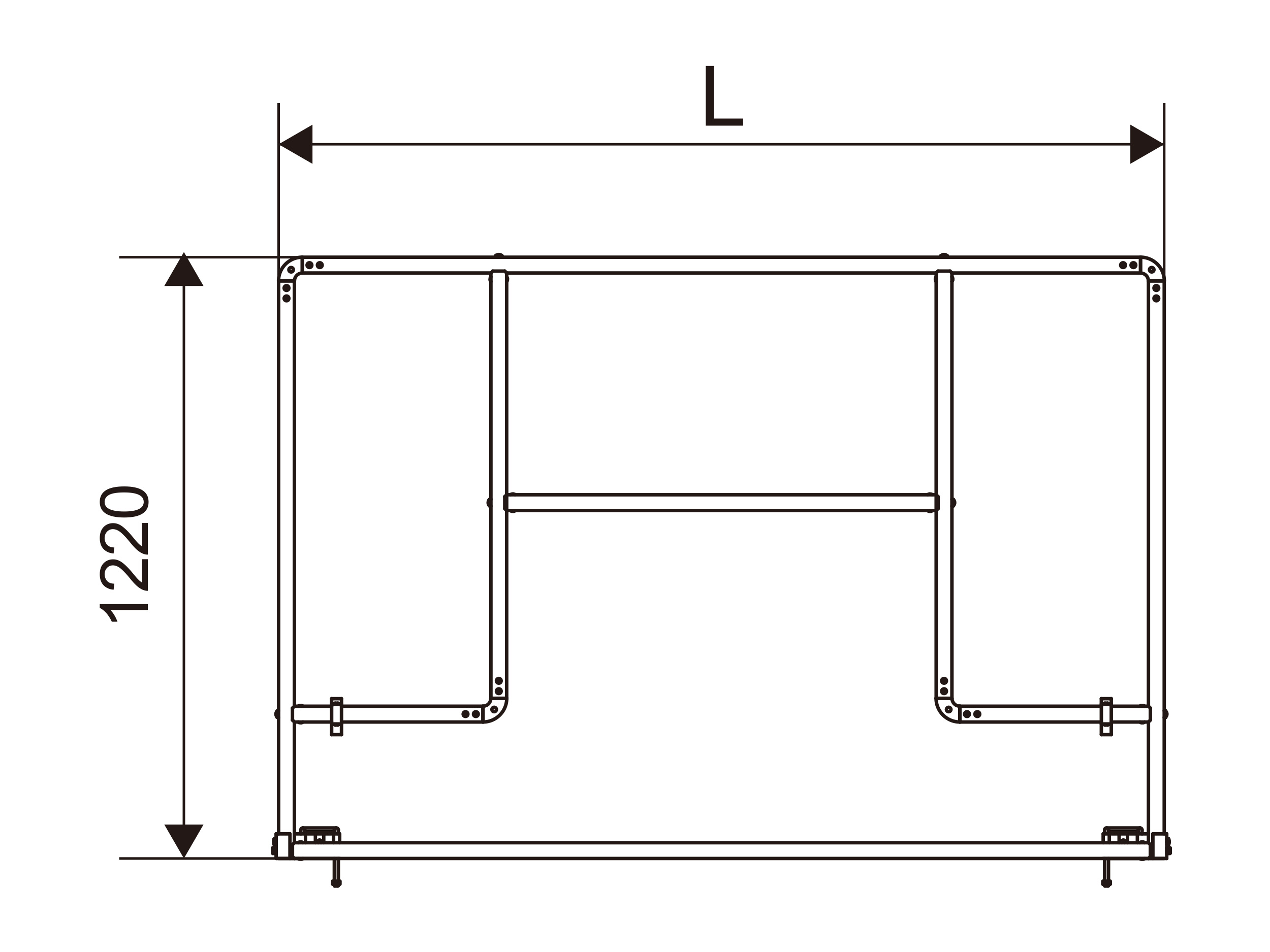

桁面手掛かり枠(固定型)

適応タイプ L(㎜) 自重(kg)
L型 1796 5.1
M,H型 1996 5.6

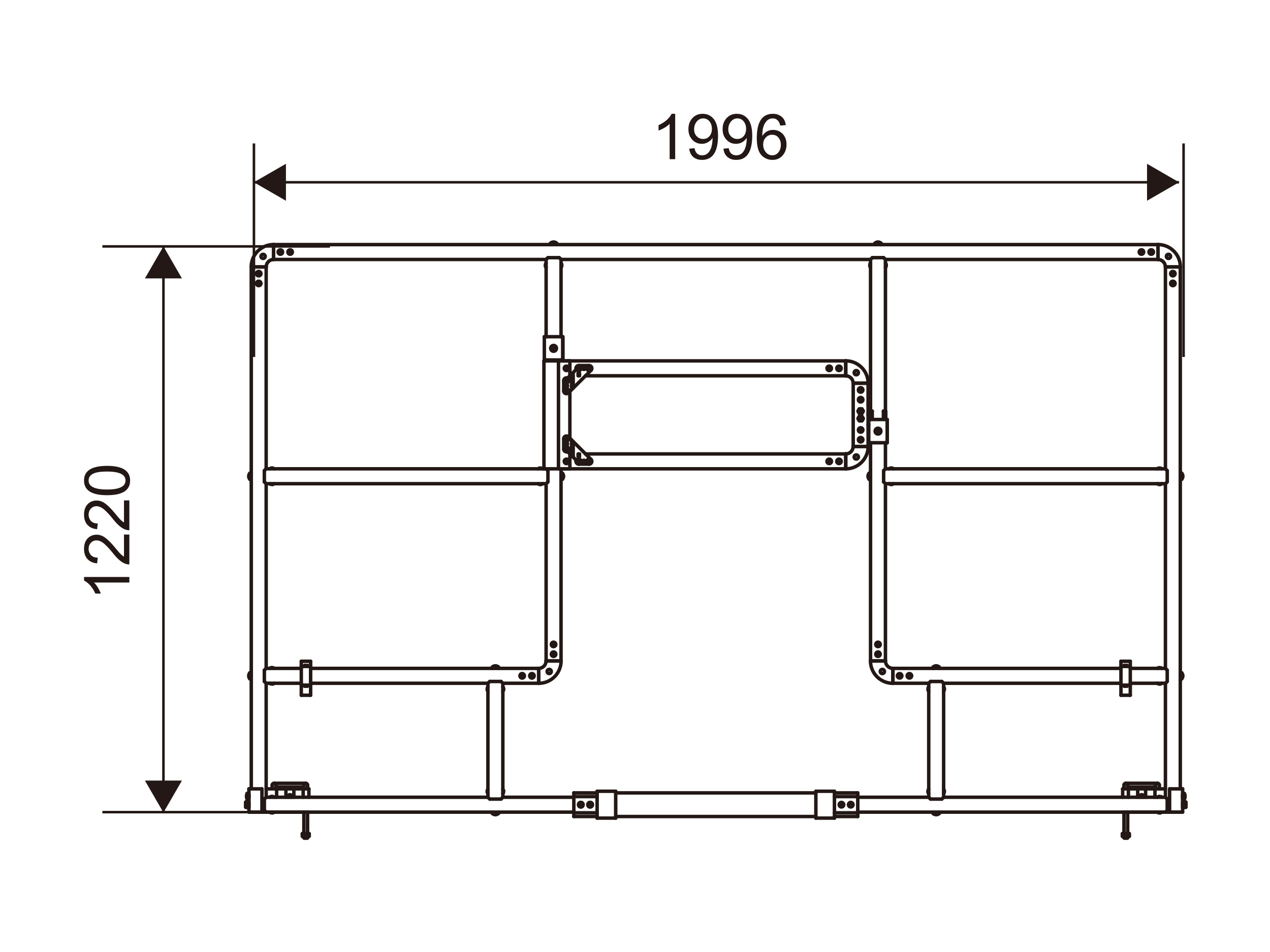

桁面手掛かり枠(開閉型)

適応タイプ 自重(kg)
M,H型 7.8

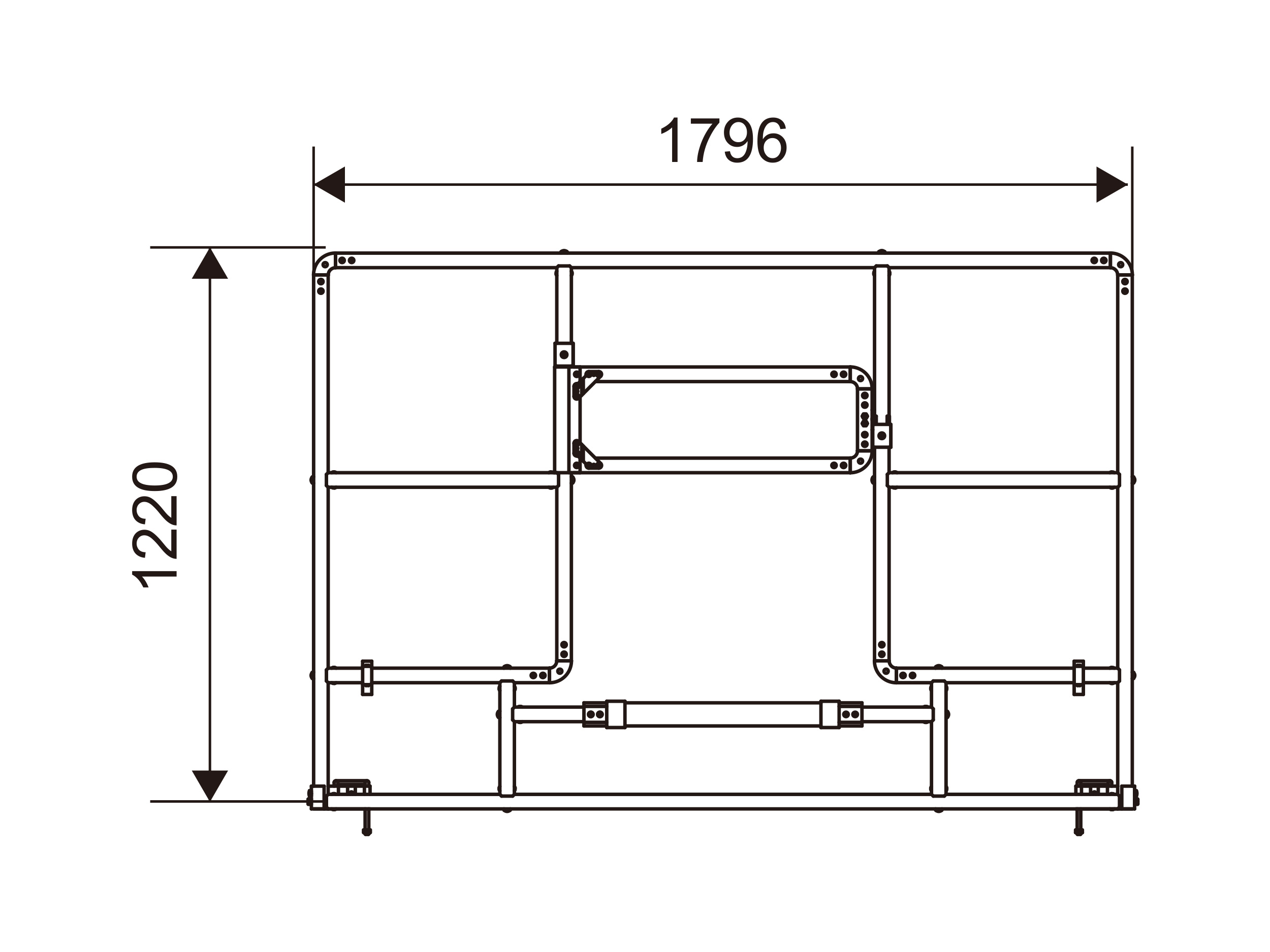

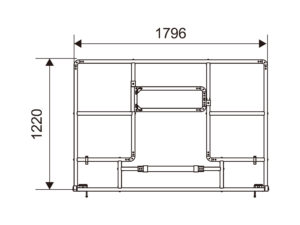

桁面桁手掛かり枠(開閉型)

適応タイプ 自重(kg)
L型 7.4

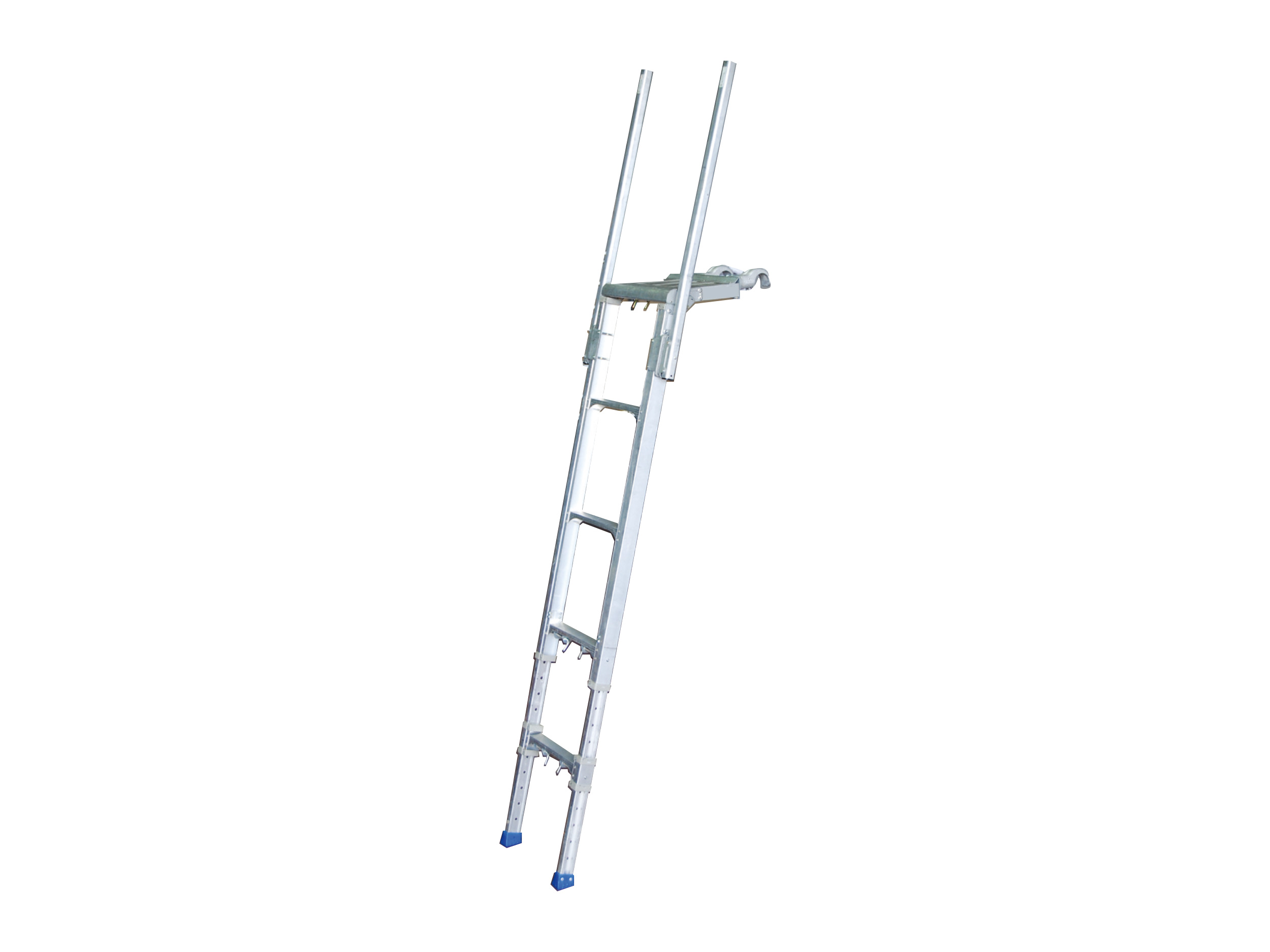

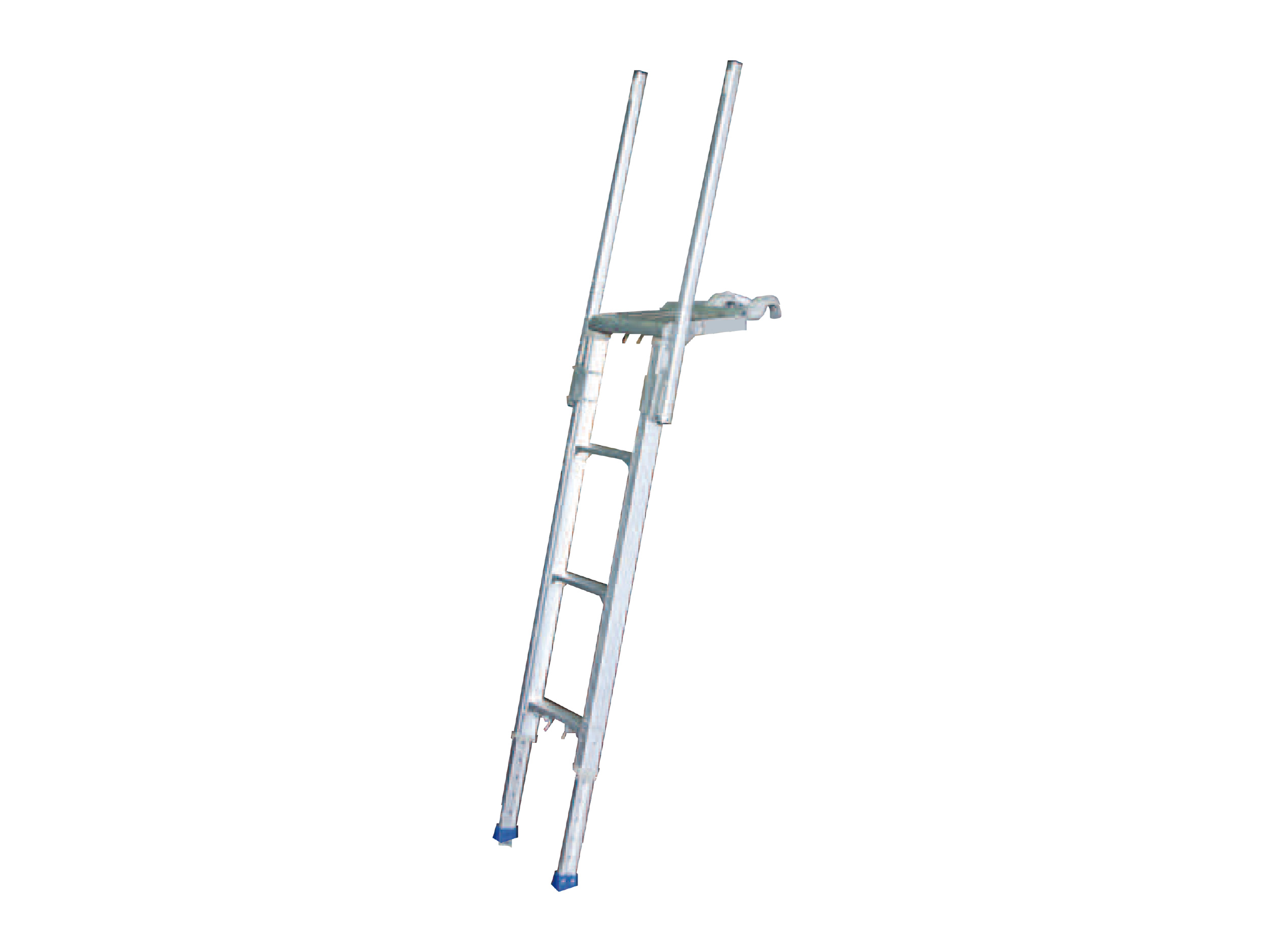

昇降タラップ

適応タイプ 長さ調節範囲(㎜) 自重(kg)
L,M型 730〜1319 50ピッチ 9.9
H型 1259〜1809 50ピッチ 10.5

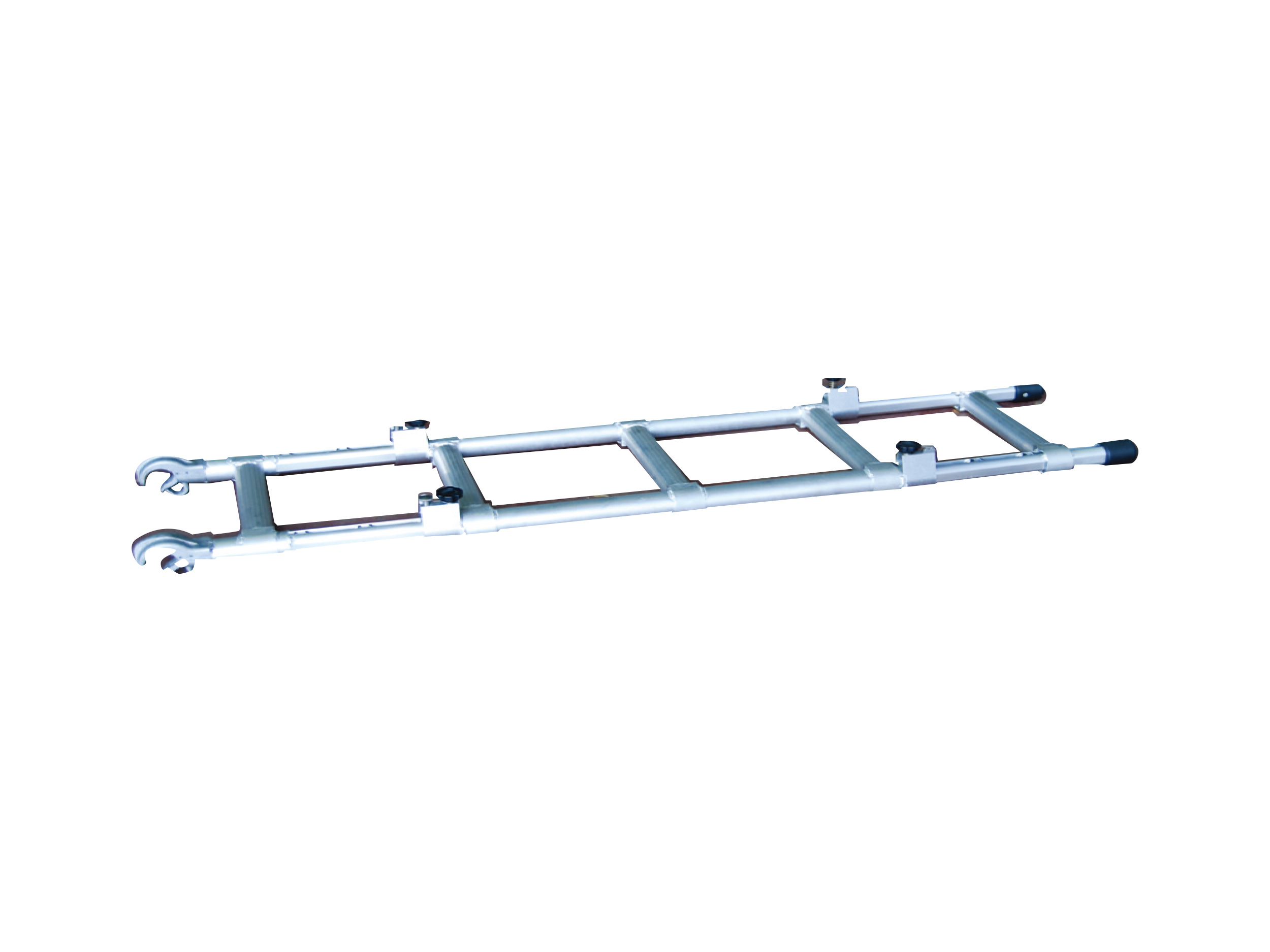

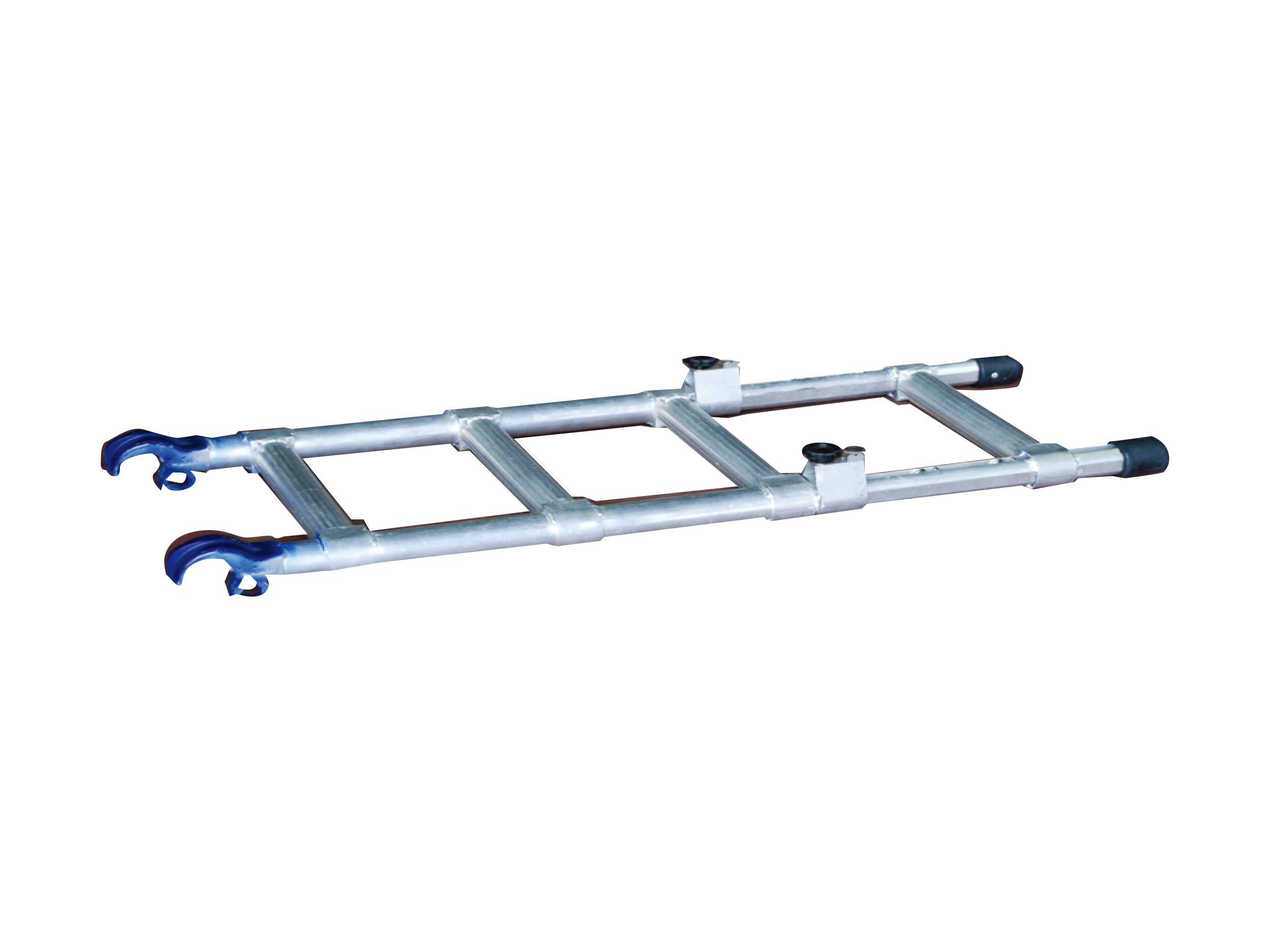

梯子

適応タイプ 長さ調節範囲(㎜) 自重(kg)
H,M型 1288〜1688 5段100㎜ピッチ 6.5
L型 1140〜1340 3段100㎜ピッチ 4.6

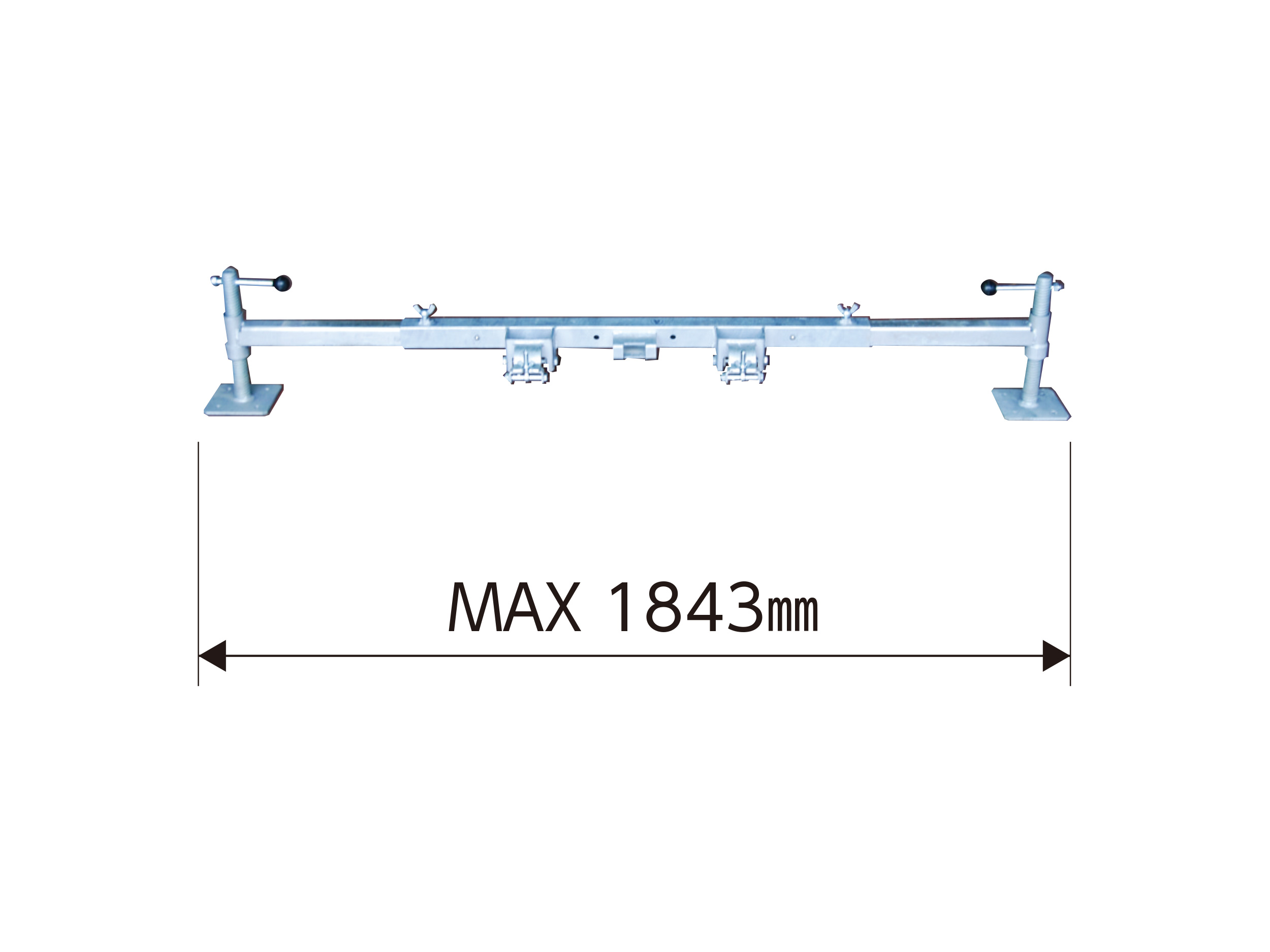

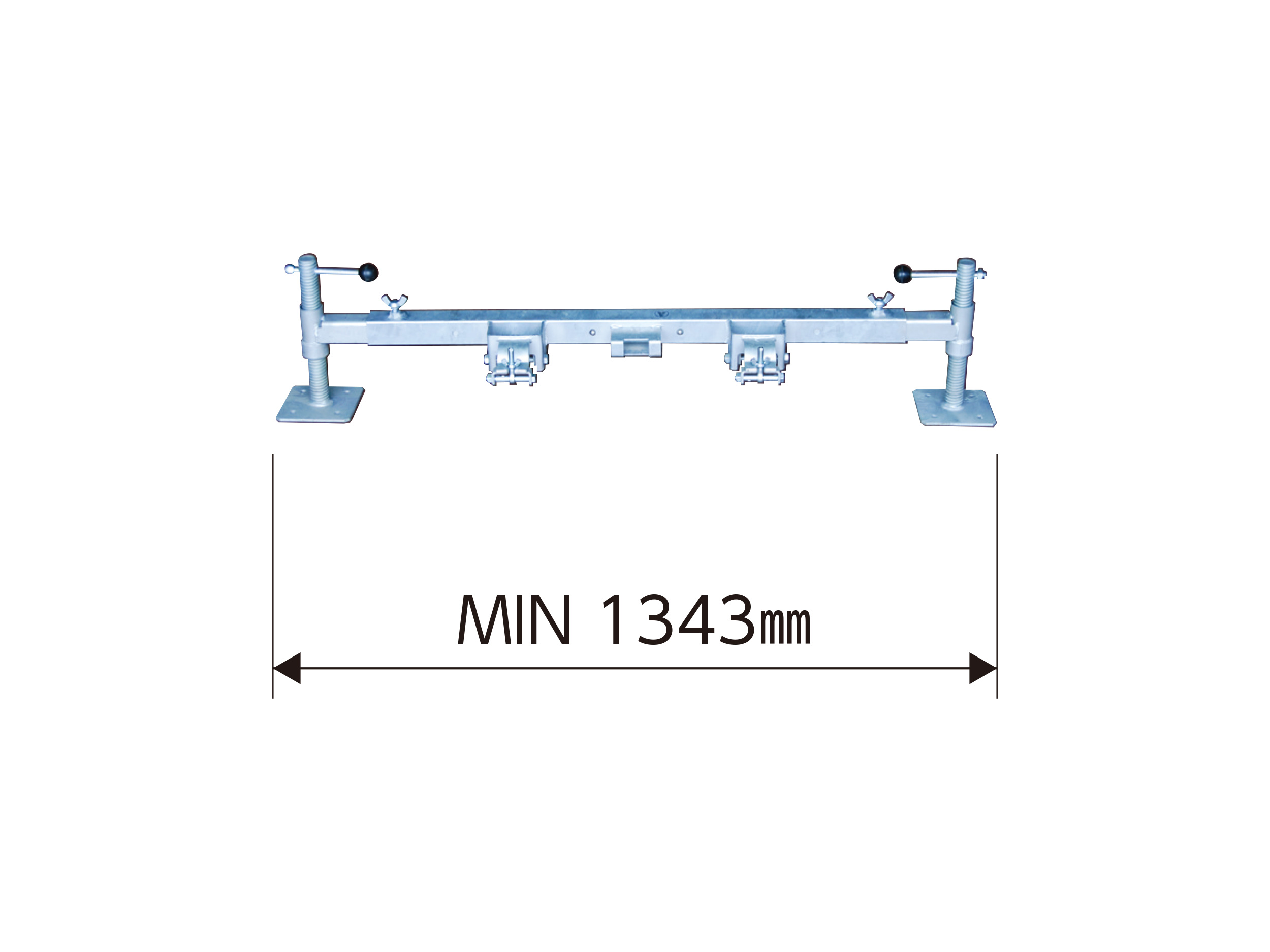

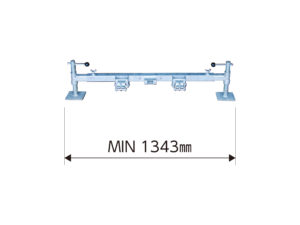

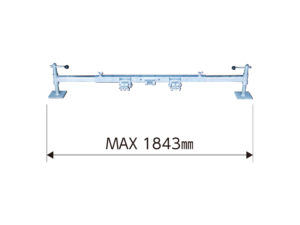

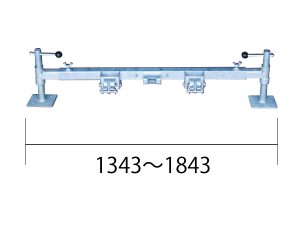

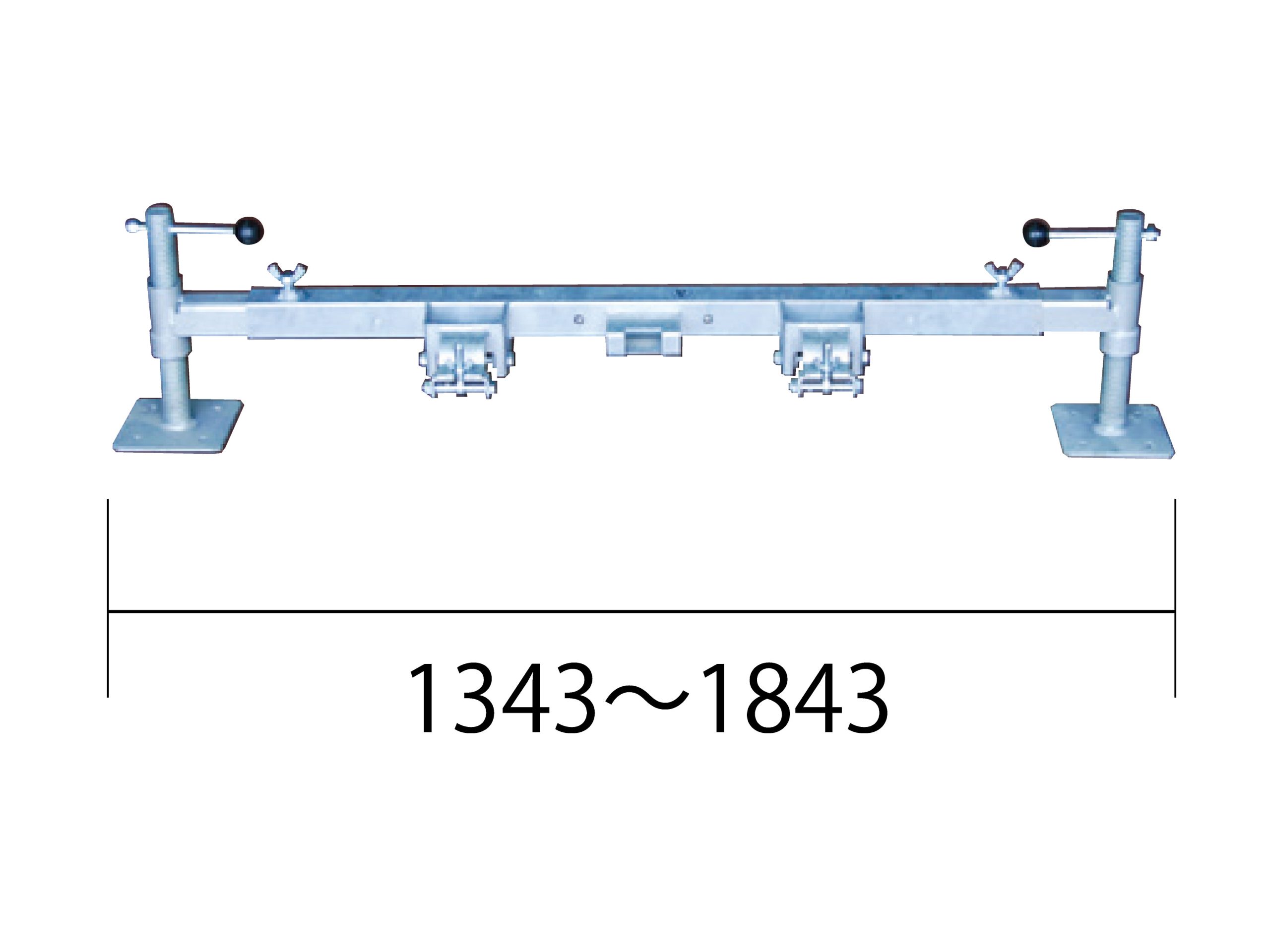

鋼製アウトリガー

適応タイプ 自重(kg)
全タイプ共通 17.2

注意事項

  • 単体および妻側連結での使用や、作業床に偏心荷重がかかる場合は専用のアウトリガーをお使いください。
  • アウトリガーを使わない場合は、桁面連結にてご使用ください。
  • 本体同士は、連結金具を使用し確実に連結してください。
