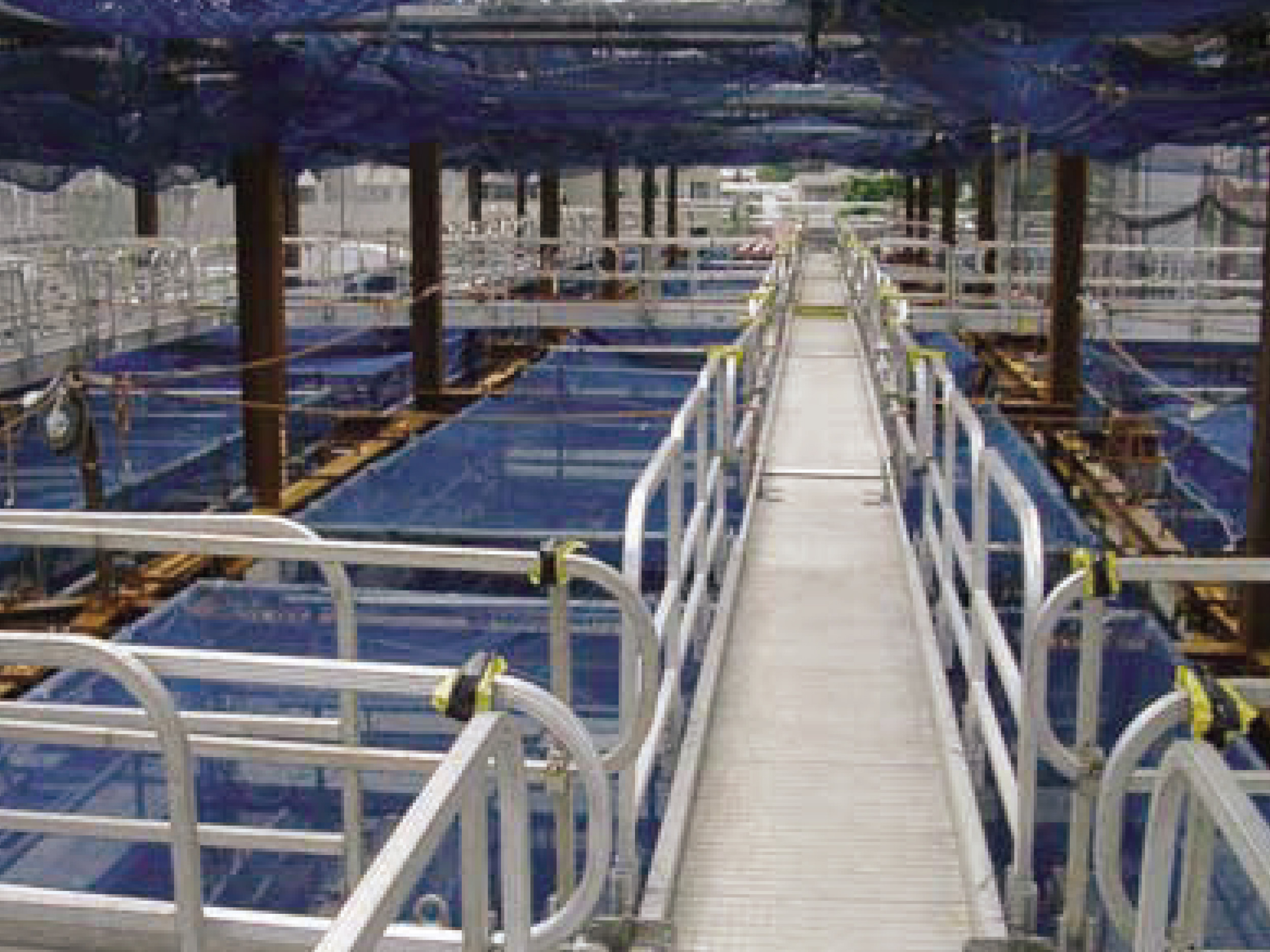

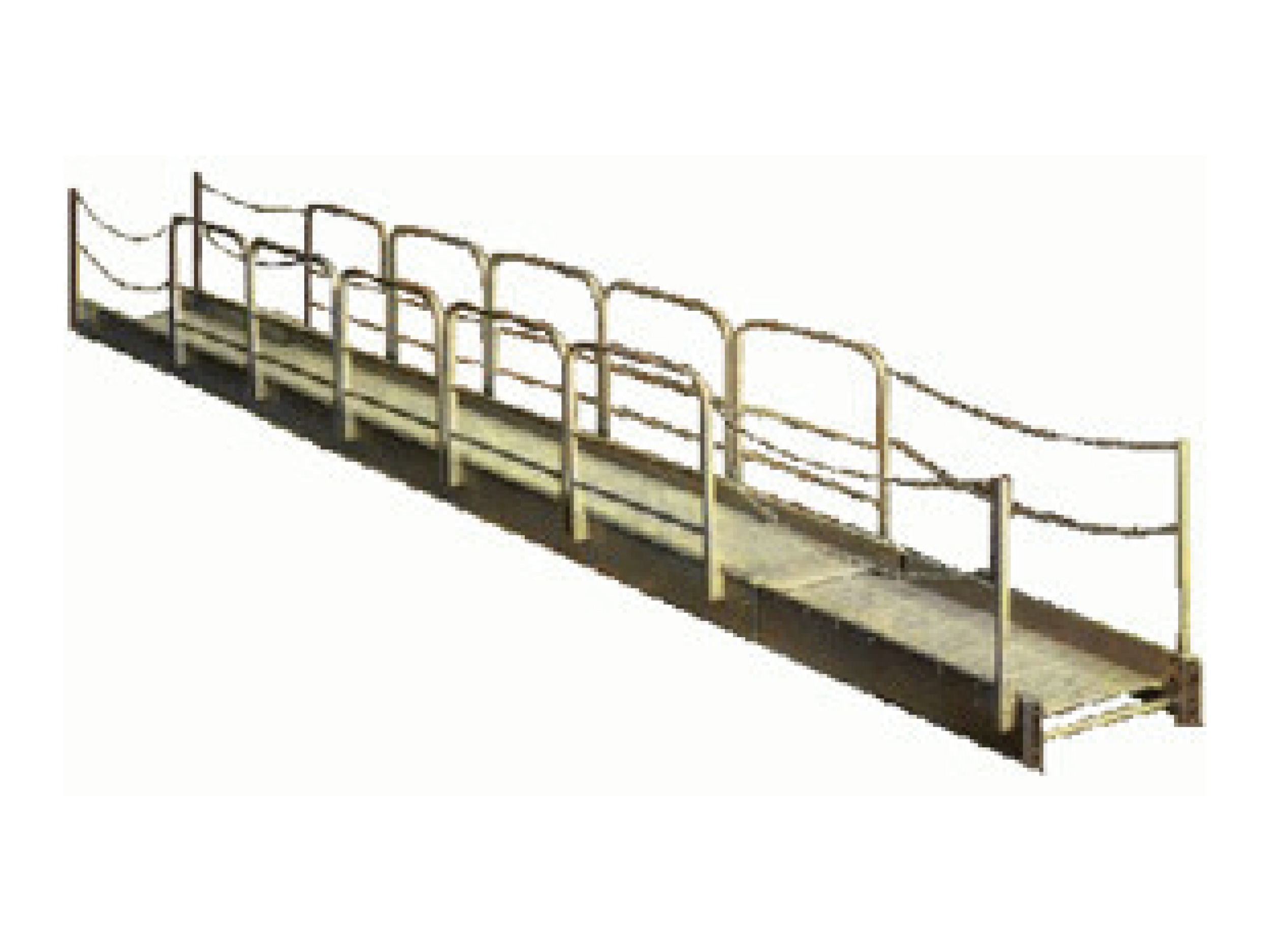

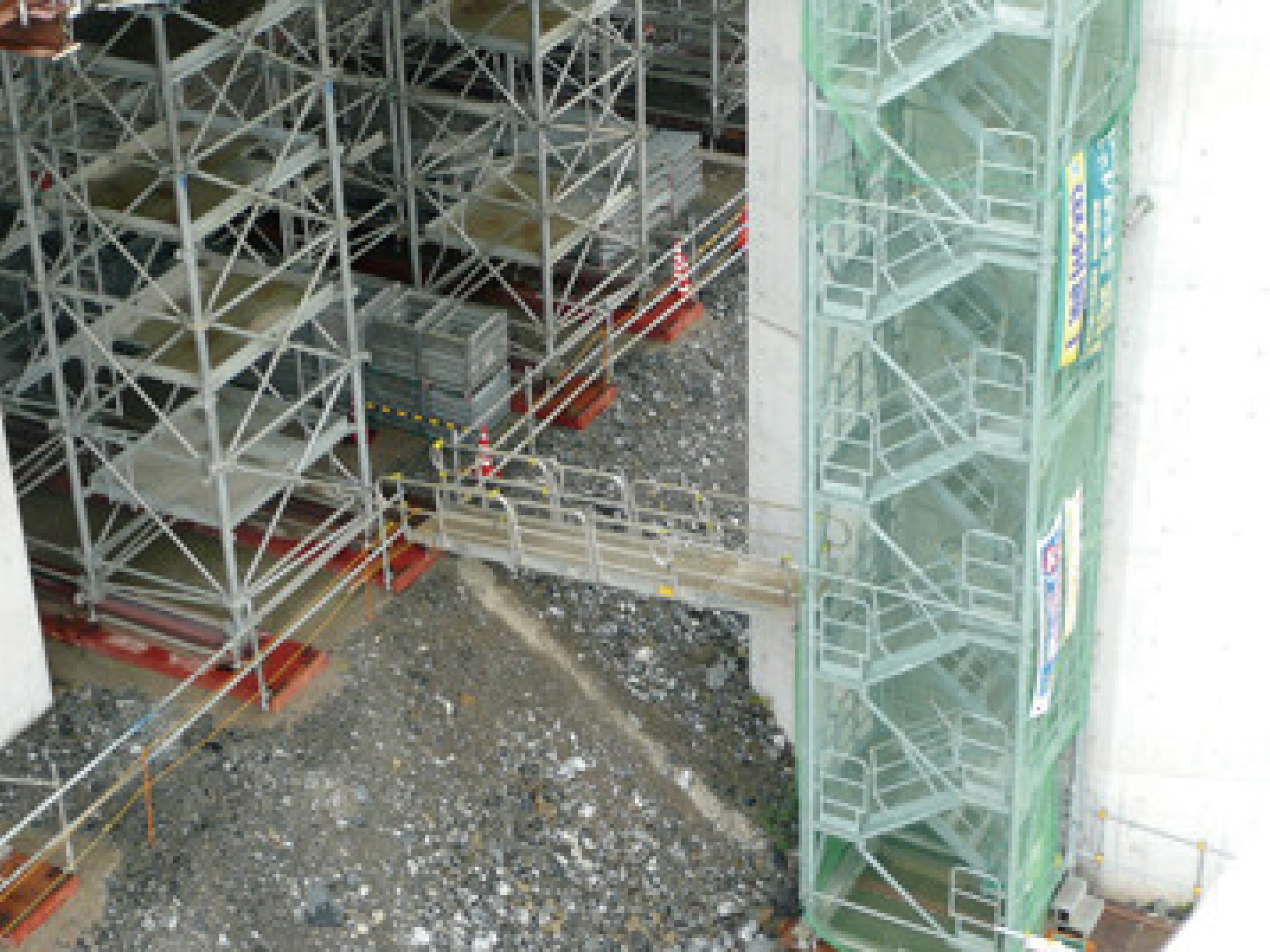

可搬式安全通路フライングブリッジ

用途

工事工程
地下工事、鉄骨工事
商品分類
足場関係

特長

  • アルミ合金製で燃え・サビ等の心配がなく、軽量です
  • 前後方向に伸縮でき、任意の支持梁間隔にあわせて設置できます
  • 縮長・手摺の折りたたみによりコンパクトで、盛り替え・運搬が楽です
  • 自由に継ぎたし、連続設置ができます
  • SRC構造の建築物の場合、架設したままで通路下の配筋作業や床などのコンクリート打設ができます

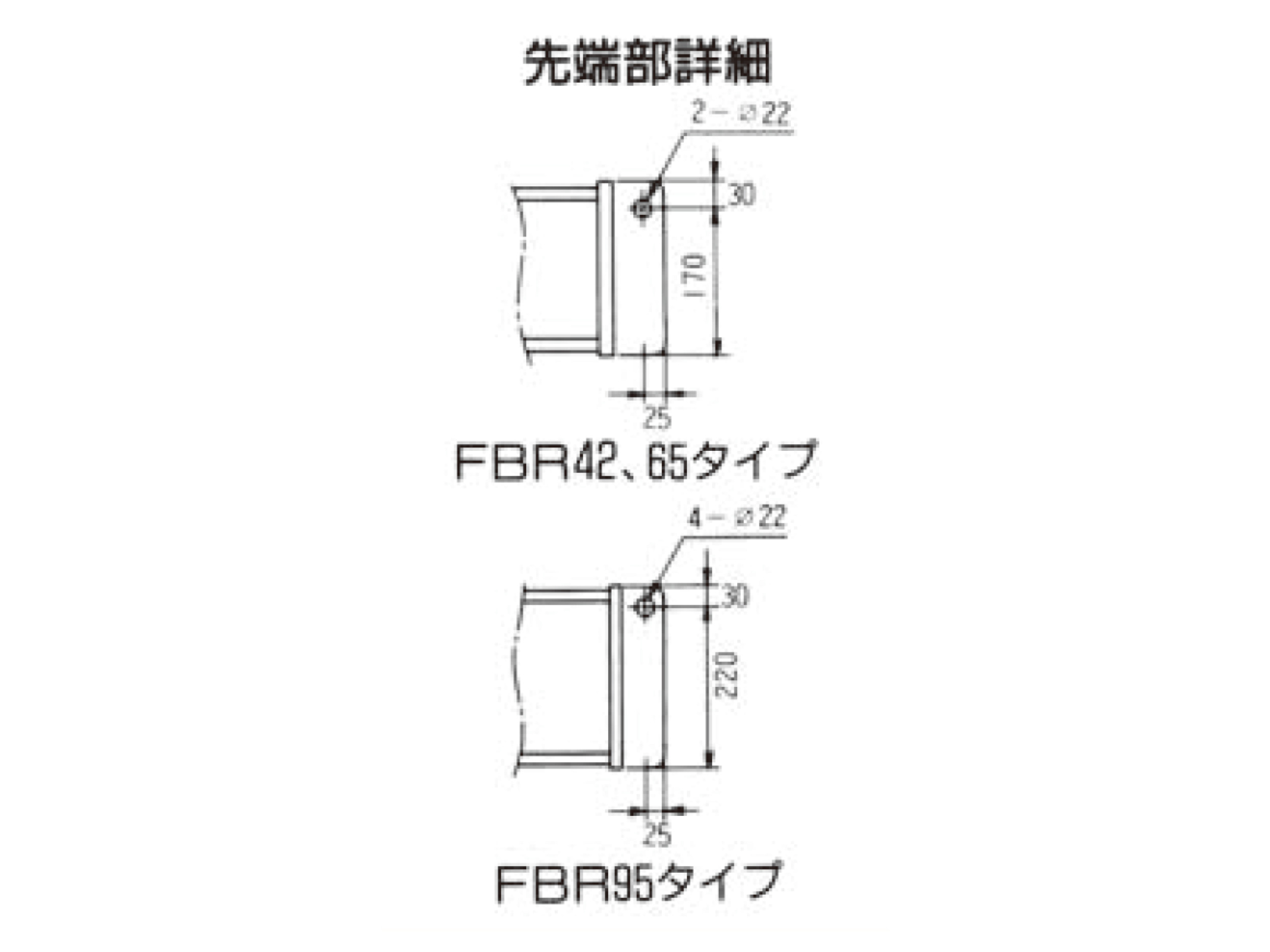

  • 伸縮部両側にあけられた穴を利用して、吊足場としても利用できます

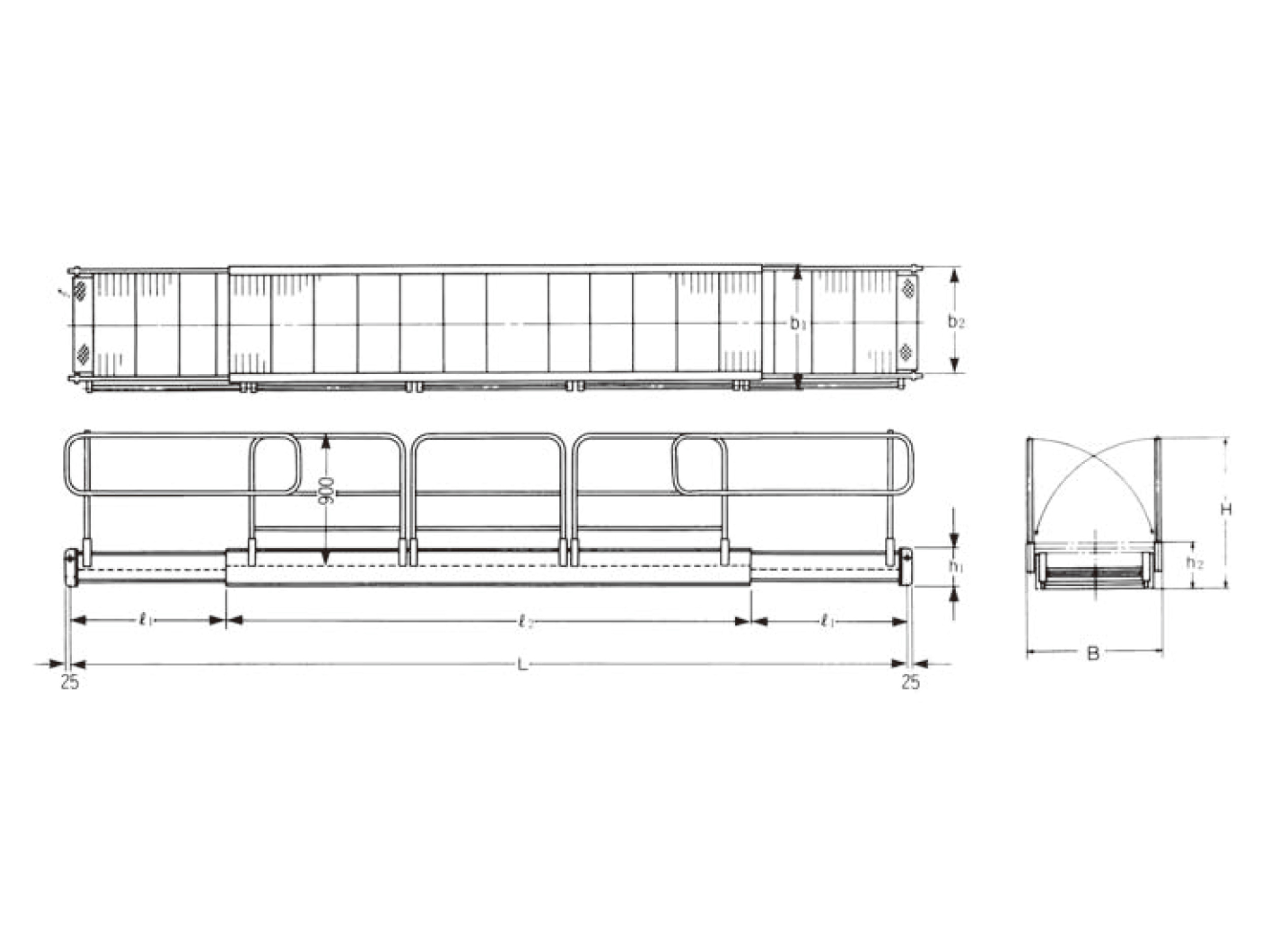

仕様

型式 FBR42-800 FBR65-800 FBR65-1200 FBR95-800
L(㎜) 2900〜4300 4300〜6600 4300〜6600 6300〜9600
ℓ1(㎜) 150〜850(ピッチ50) 150〜1300(ピッチ50) 150〜1300(ピッチ50) 150〜1800(ピッチ50)
ℓ2(㎜) 2600 4000 4000 6000
H(㎜) 1000 1000 1000 1050
h1(㎜) 200 200 200 250
h2(㎜) 275 275 275 325
B(㎜) 920 920 1320 930
b1(㎜) 735 735 1135 735
b2(㎜) 700 700 1100 700
自重(kg) 100 125 155 210

オプション

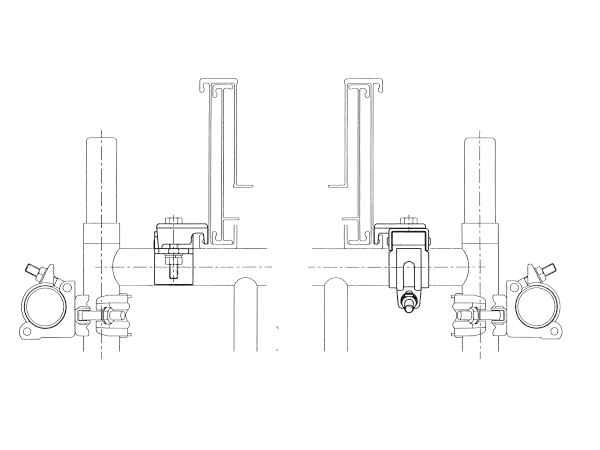

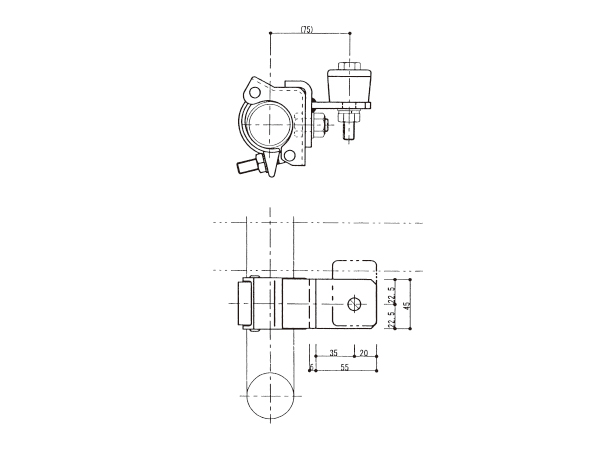

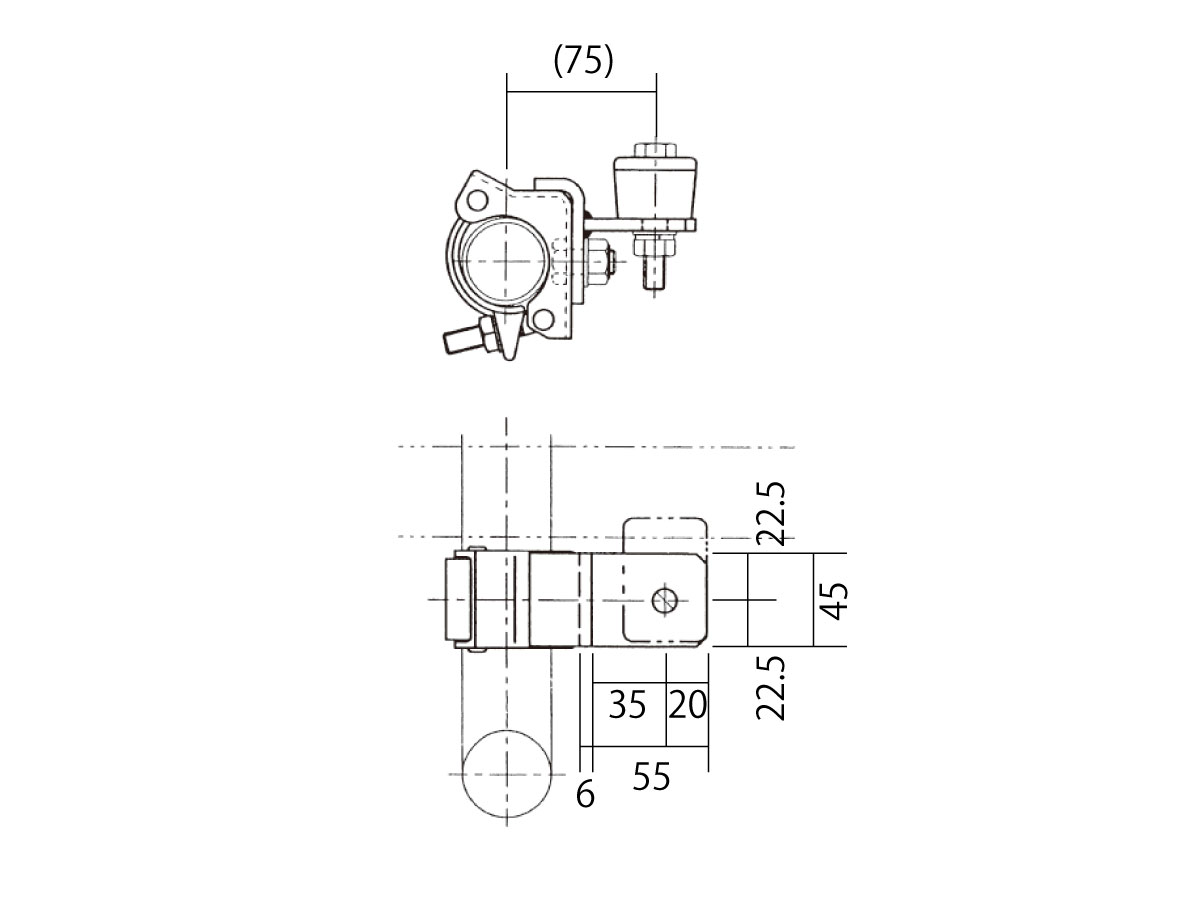

FBR地足場用固定金具

単管パイプ、枠組足場対応

型式 FBRR

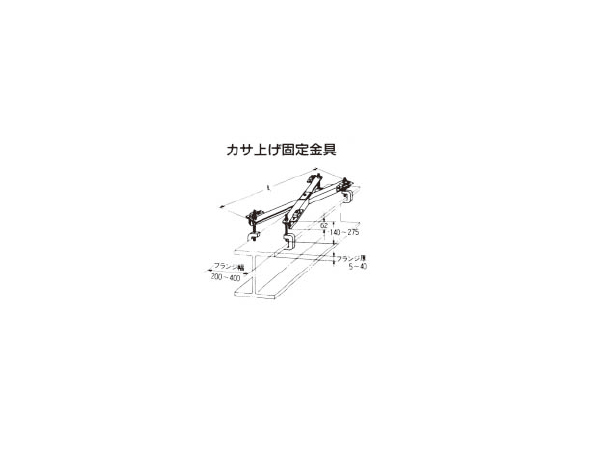

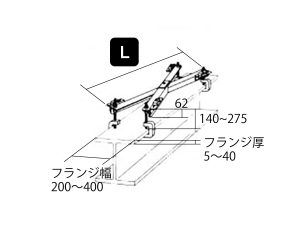

カサ上げ固定金具

品番 型式 L㎜ 適用
K8 K-800 1050 FRB42-800
FBR65-800
FBR95-800
K12 K-1200 1435 FBR65-1200
FBR95-1200

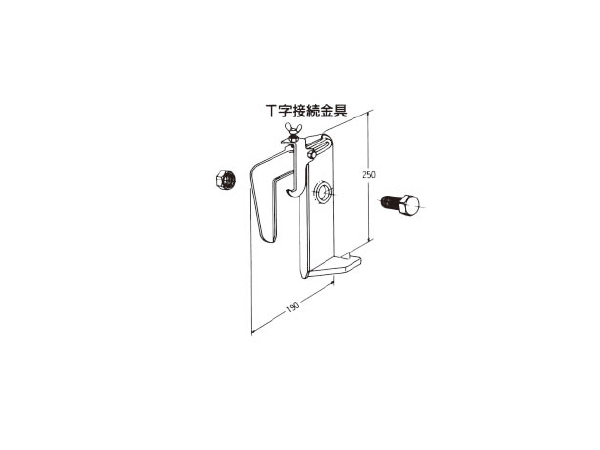

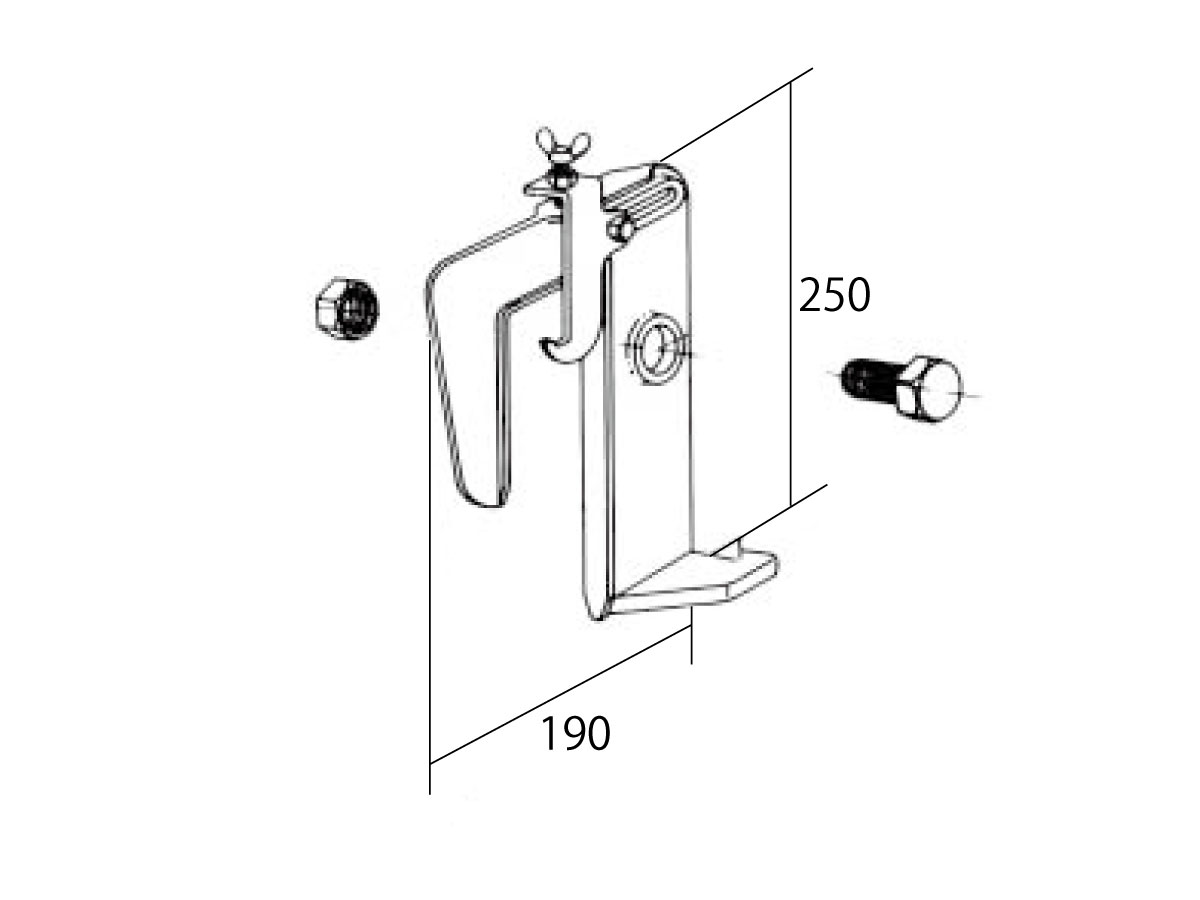

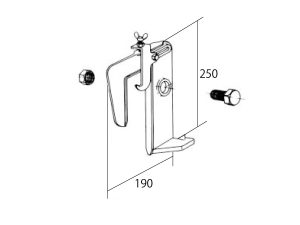

T字接続金具

型式 FBRTJ

注意事項

  • 梁上で接続すること
  • 1台づつ4点吊りを行い盛り替えのこと

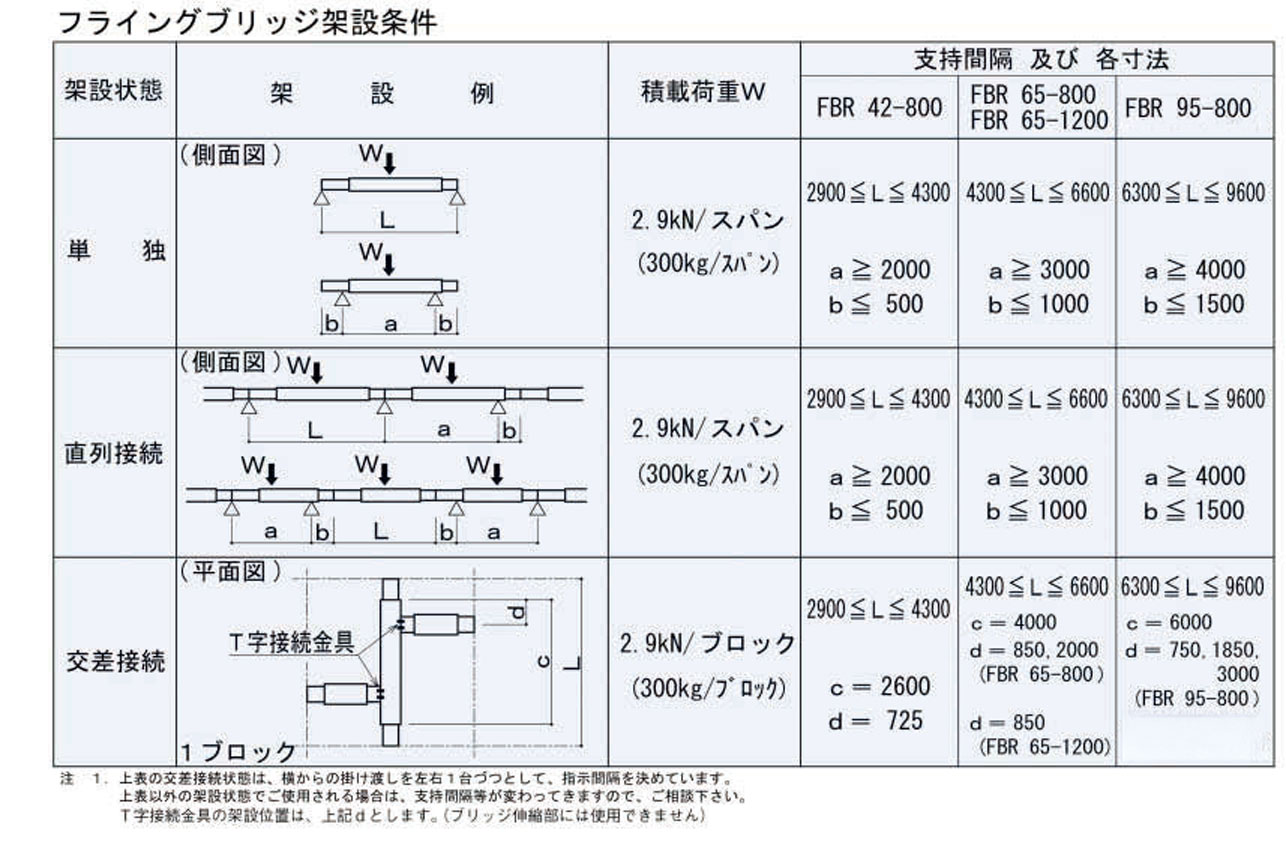

  • 積載荷重は設置条件によって異なりますのでお問い合わせください。
