多用途通路ルート

レンタル品
ルート使用イメージ

鉄骨上安全通路

ルート使用イメージ

用途

工事工程
地下工事
商品分類
足場関係

使用例

ルート使用イメージ

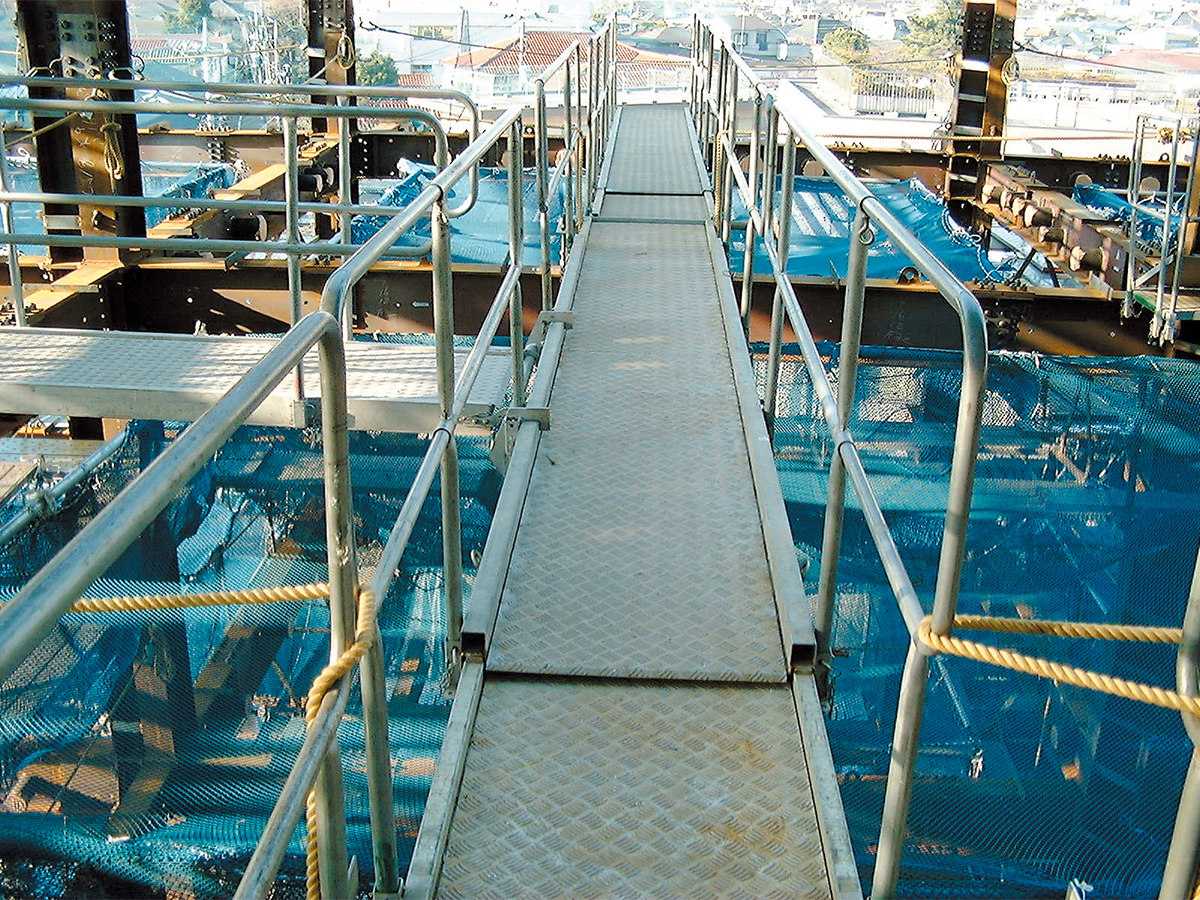

鉄骨上安全通路

 ルート使用イメージ

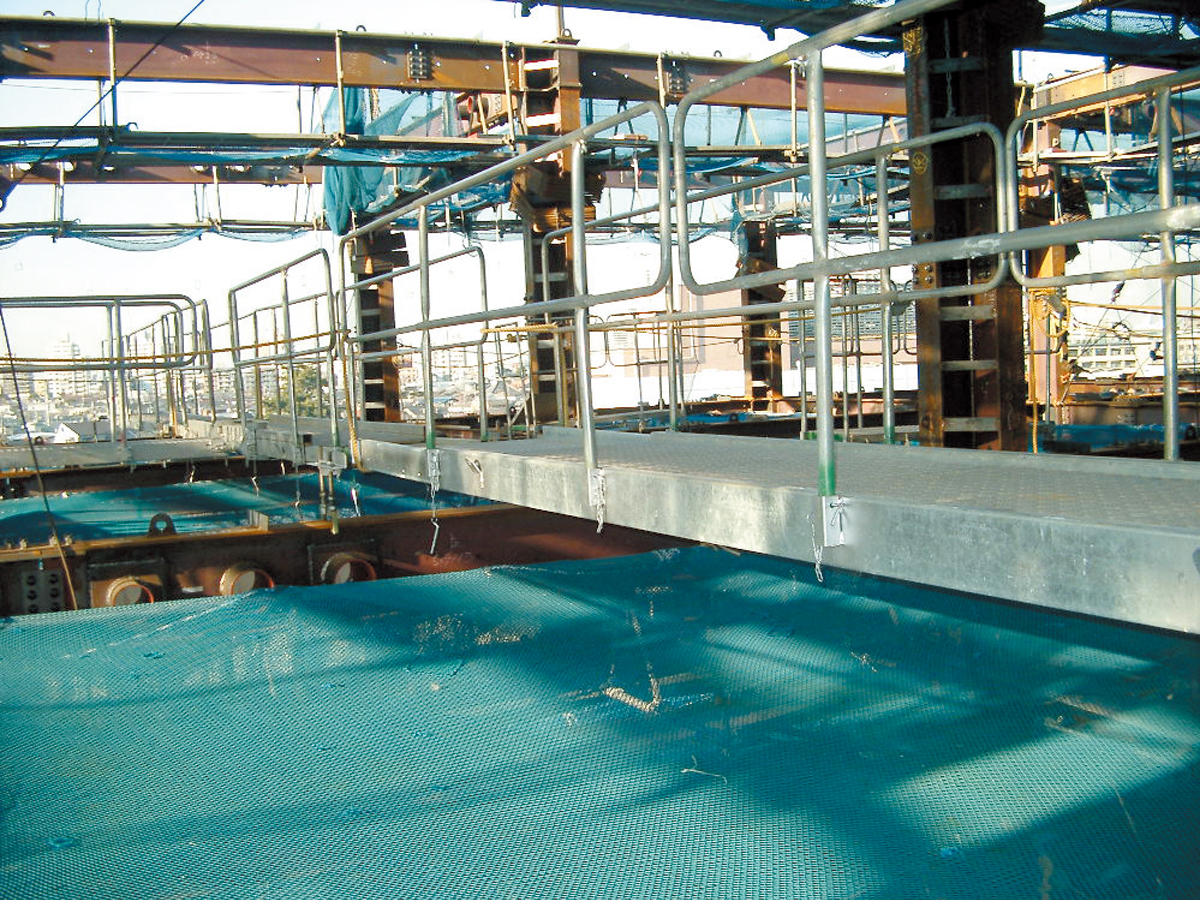

鉄骨上安全通路

 ルート使用イメージ

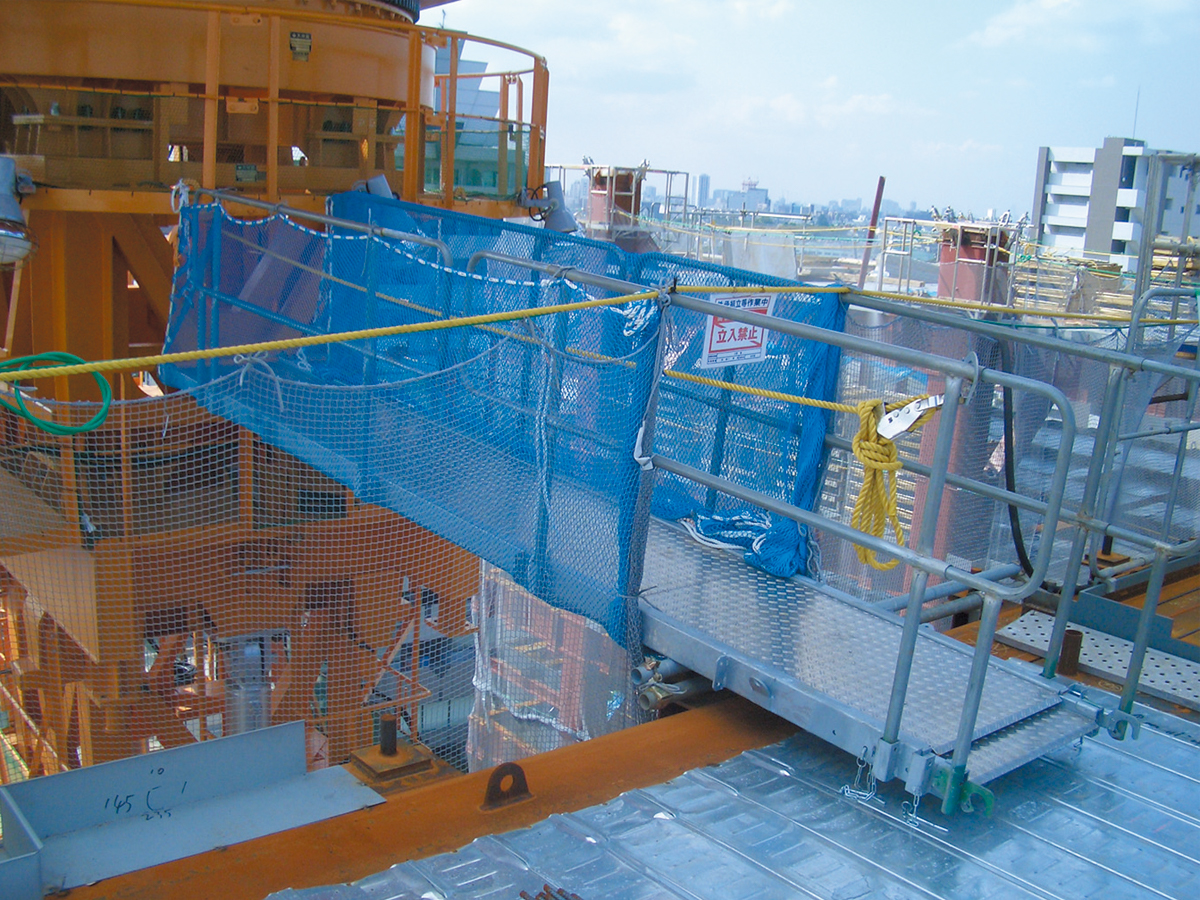

タワークレーン渡り通路

 ルート使用イメージ

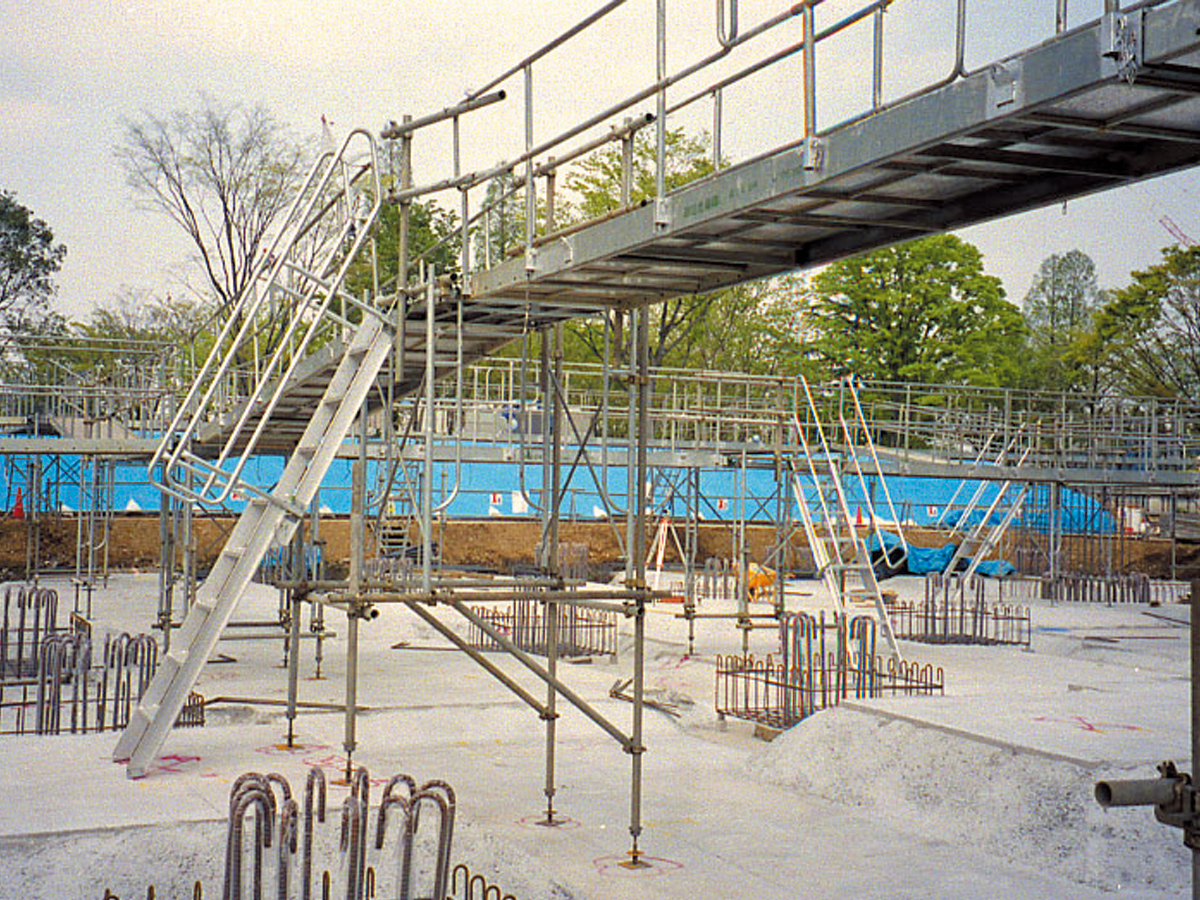

地足場通路

仕様

番号 名称 寸法(L)(㎜) 有効床巾(㎜) 最大巾(㎜) 自重(kg)
1 ルート95本体 MIN6370〜MAX9570 870 1055 280
2 ルート65W本体 MIN4500〜MAX6560 870 1055 215
3 ルート65S本体 MIN4420〜MAX6620 600 780 125
4 ルート45本体 MIN2855〜MAX4455 870 1055 140

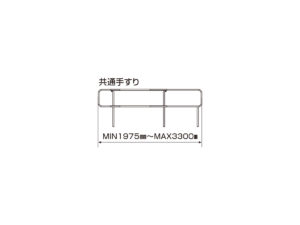

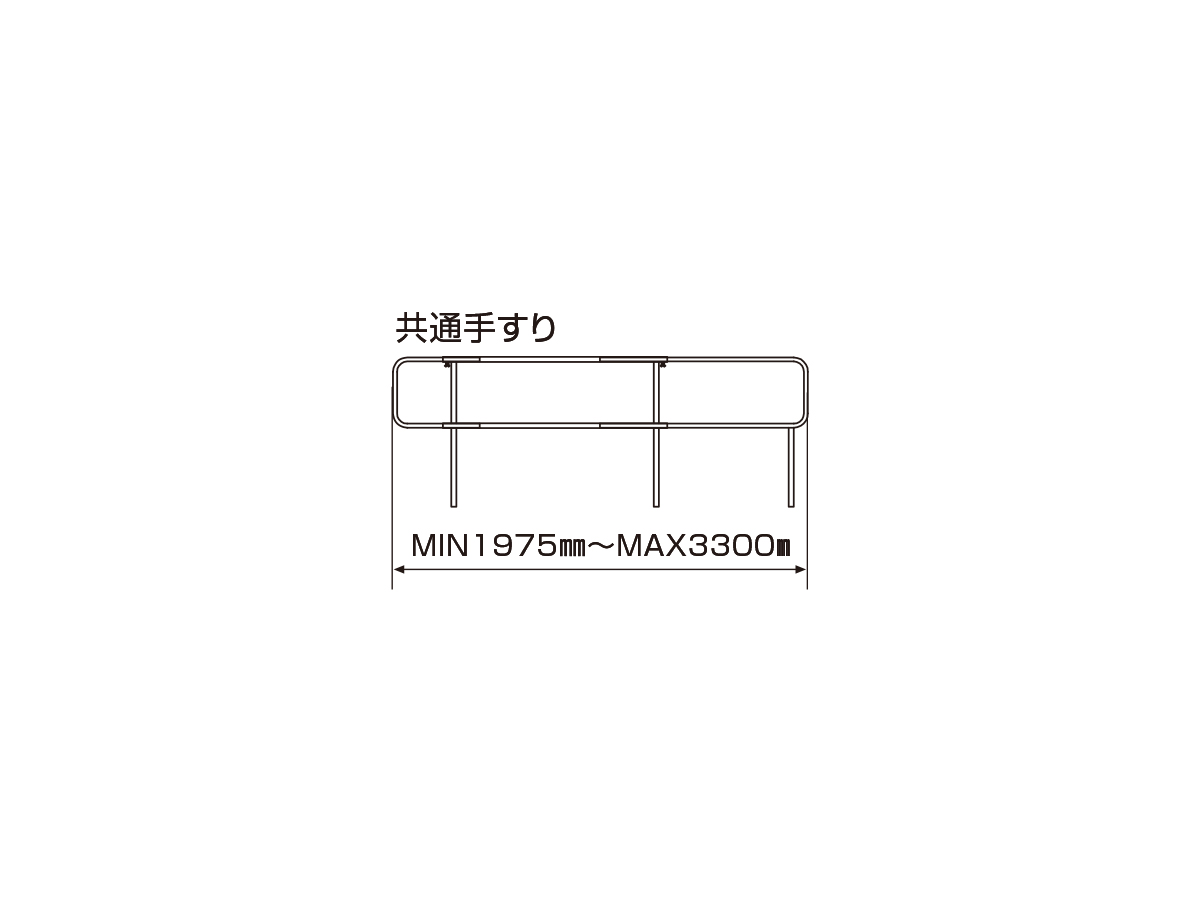

5 共通手すり ー ー ー 17

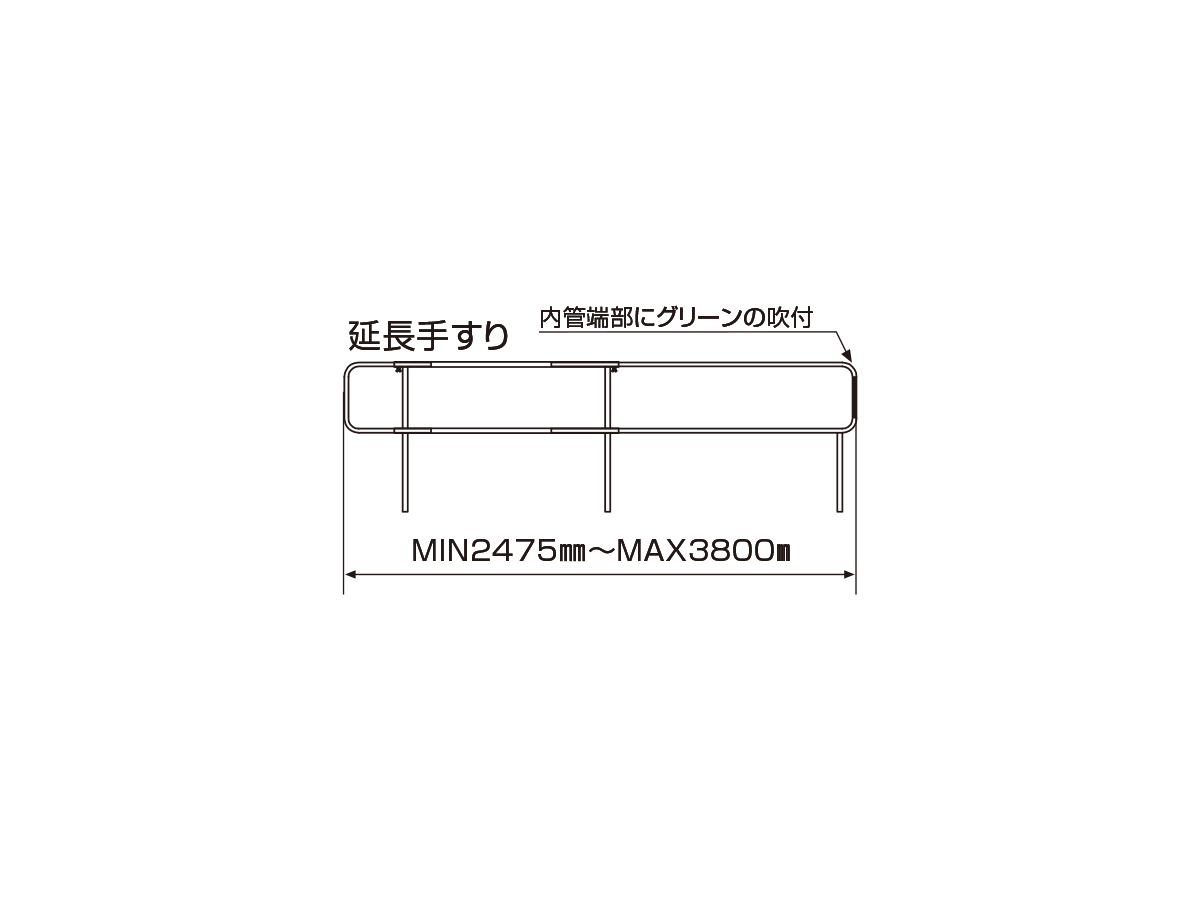

※6 延長手すり ー ー ー 18
7 45手すり ー ー ー 20
8 カサ上げ金具 ー ー ー 13
9 T字接続金具 ー ー ー 7

積載荷重 250kg(中央集中荷重)
※6…8500以上の場合に使用(ルート95)

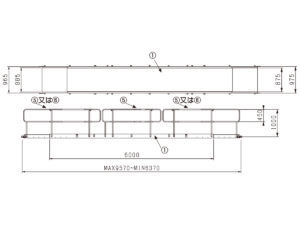

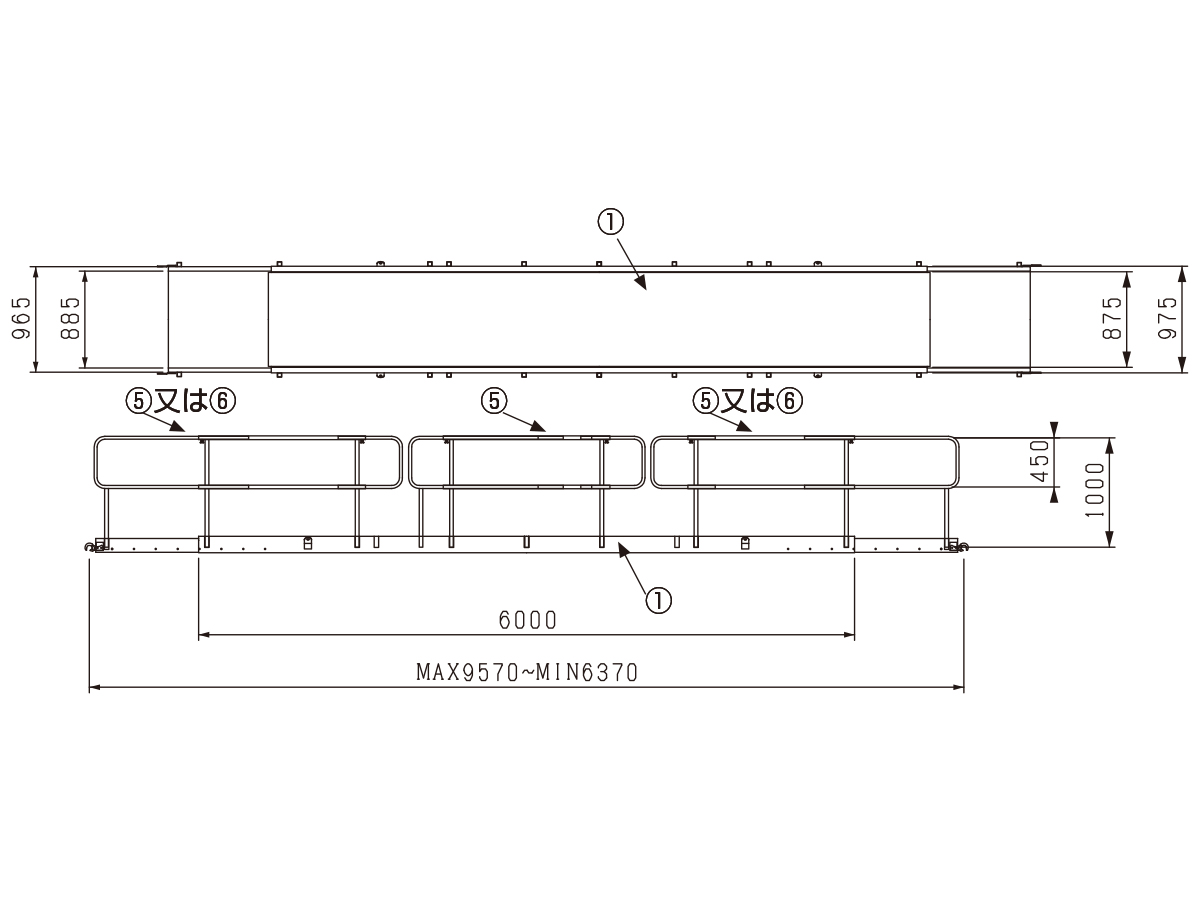

ルート95

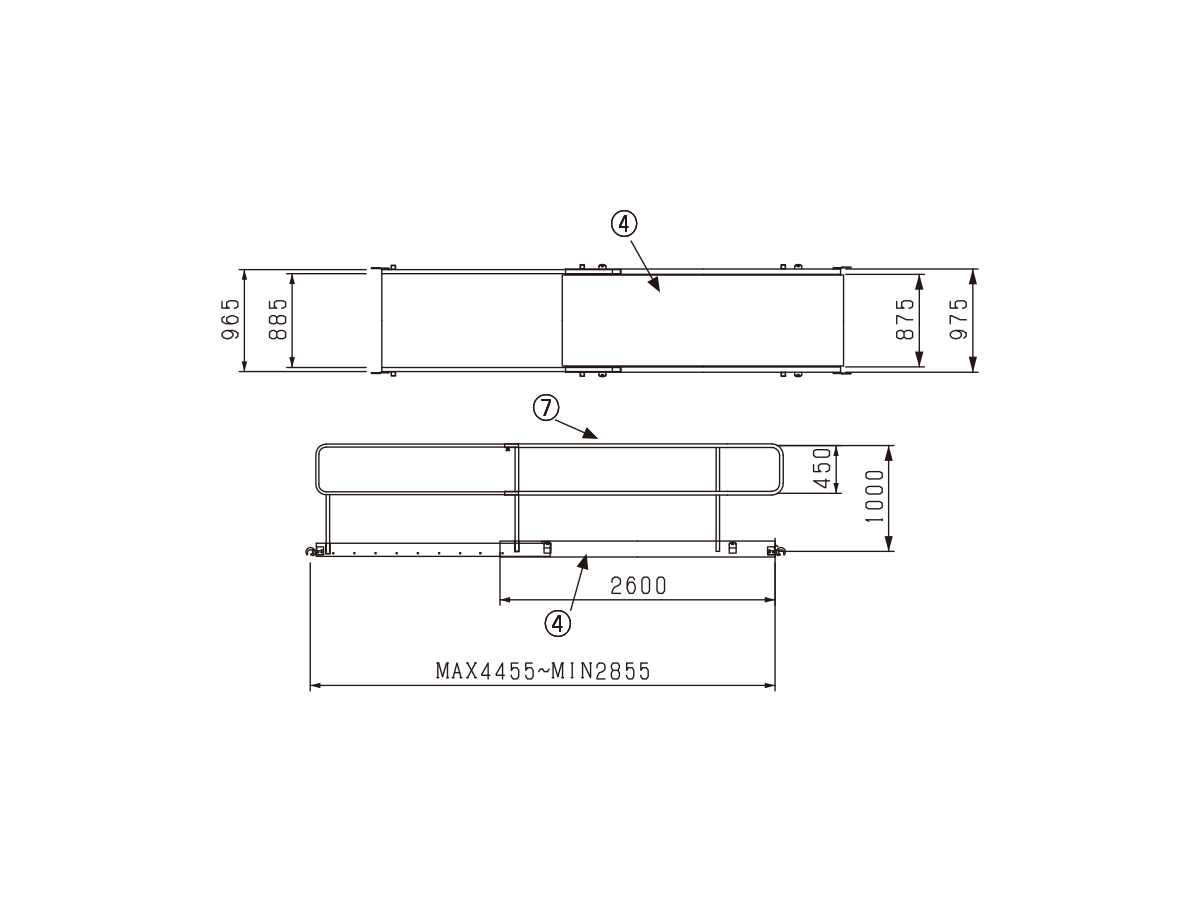

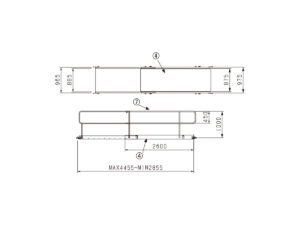

ルート45

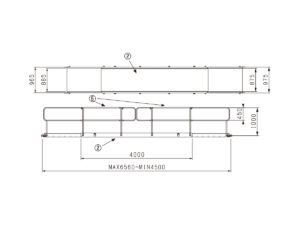

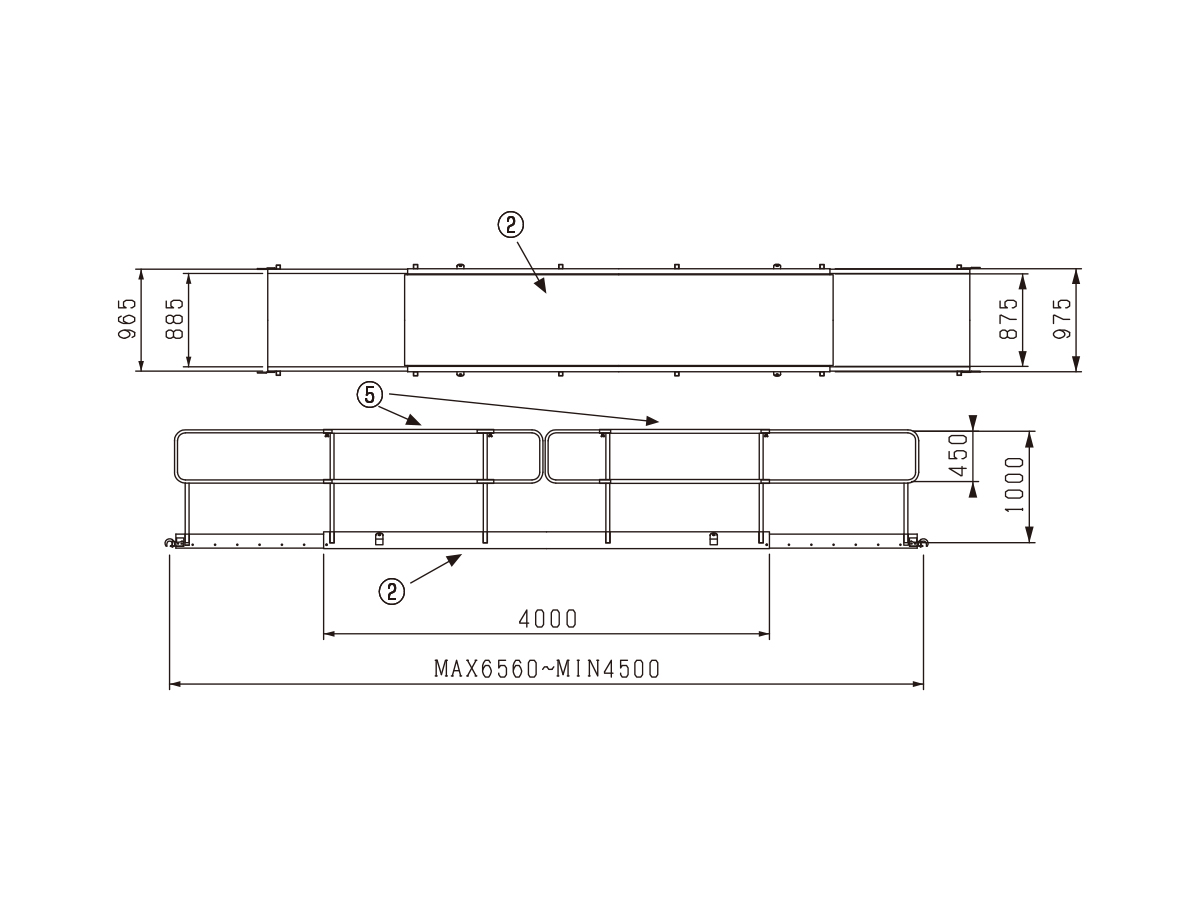

ルート65W

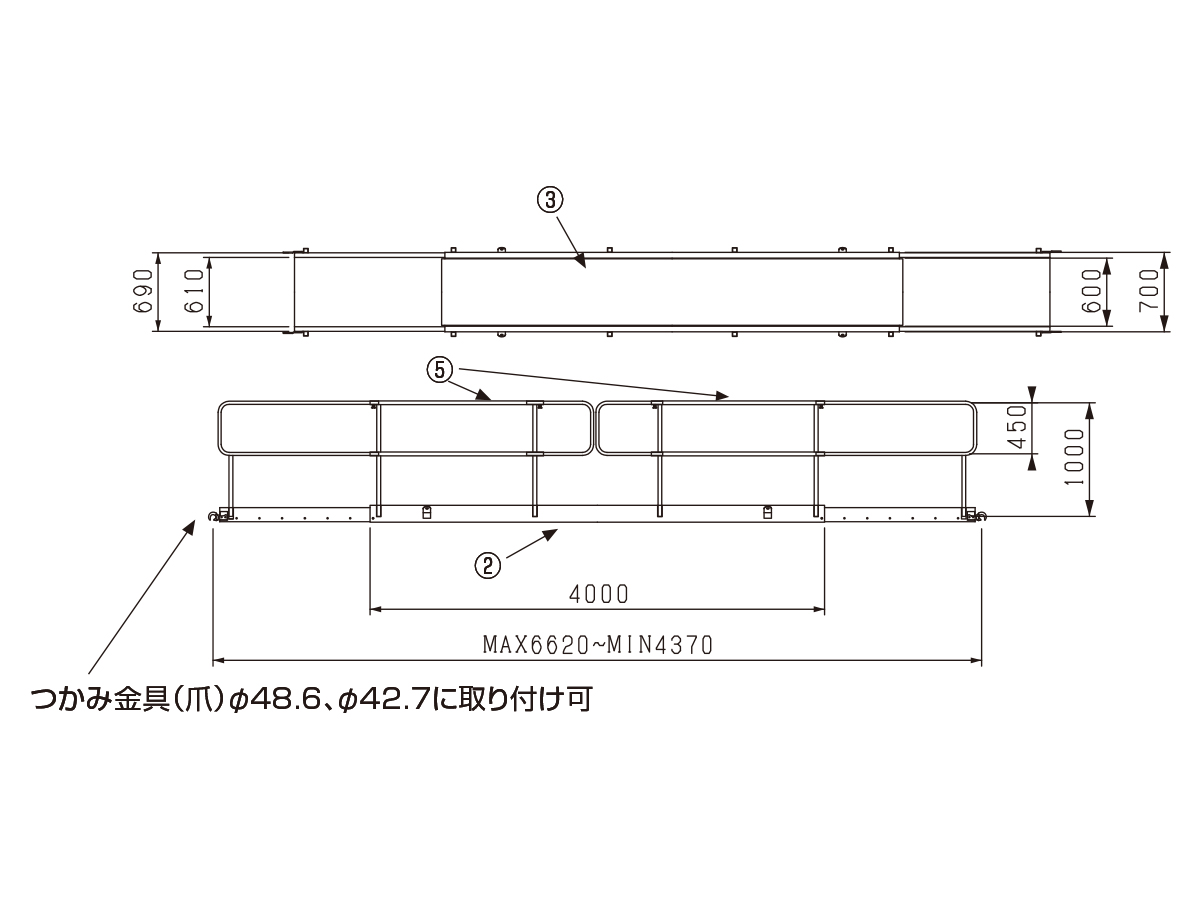

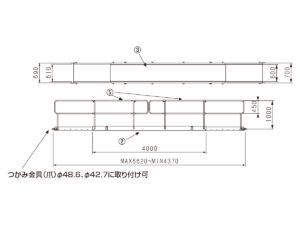

ルート65S

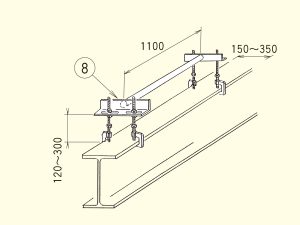

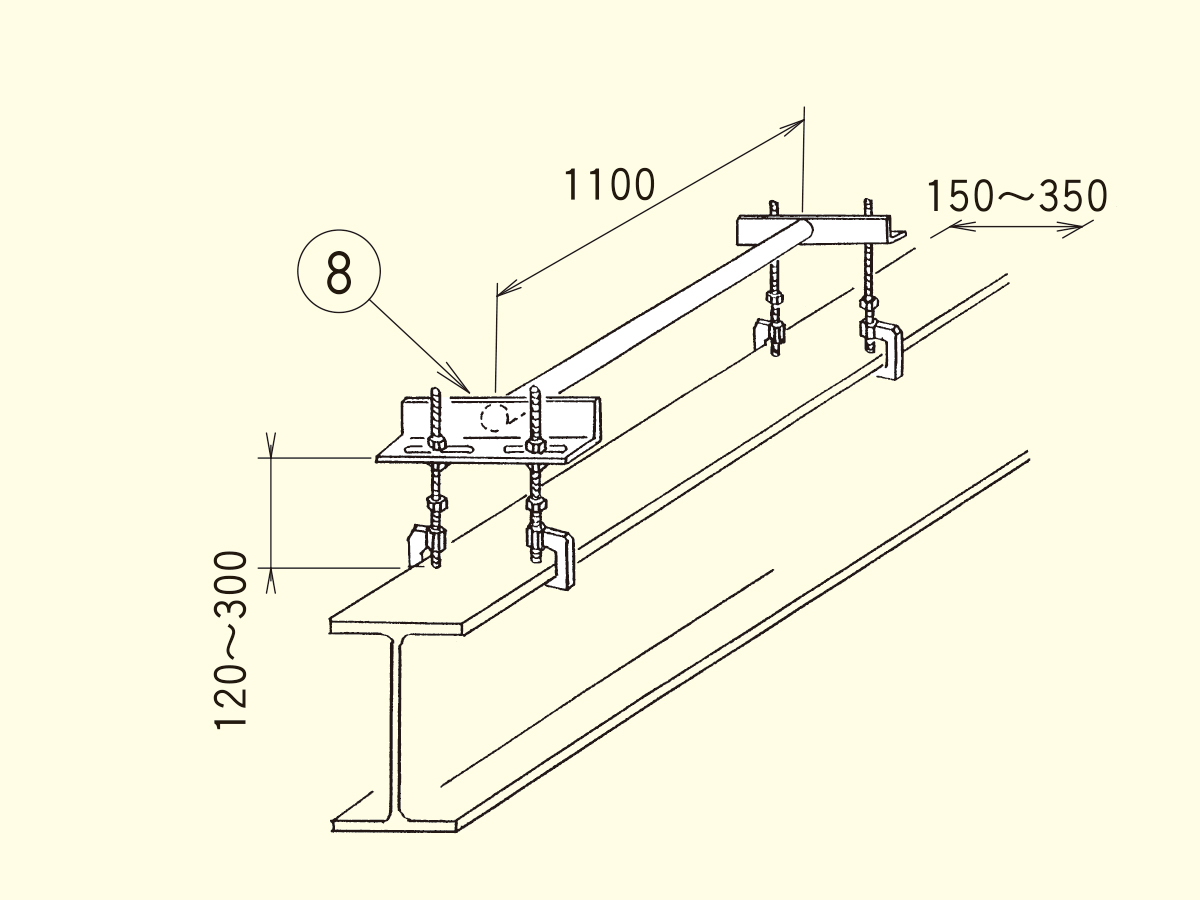

カサ上げ金具

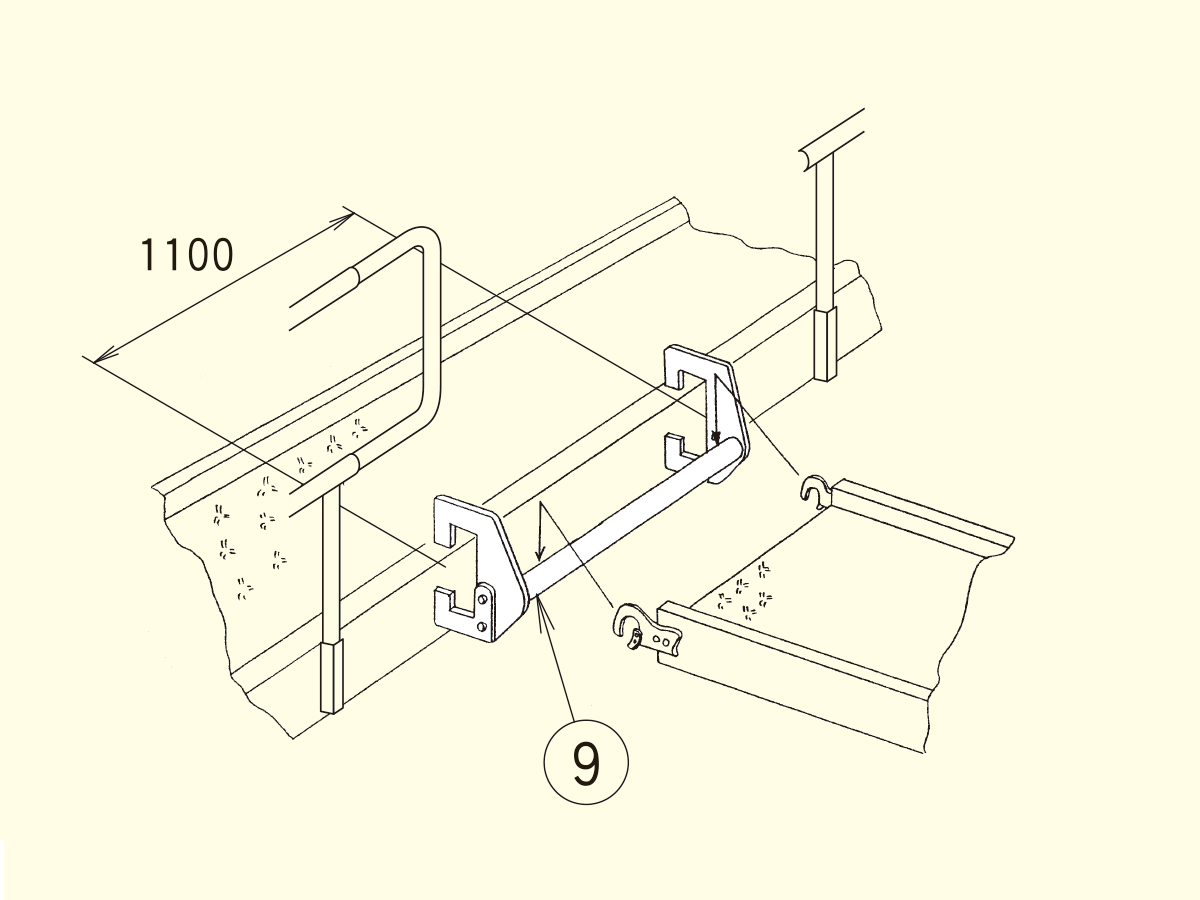

T字接続金具

  • 本体の外ステージにのみ使用可。
  • 65Sには使用できません。

ルート95使用時 注意事項

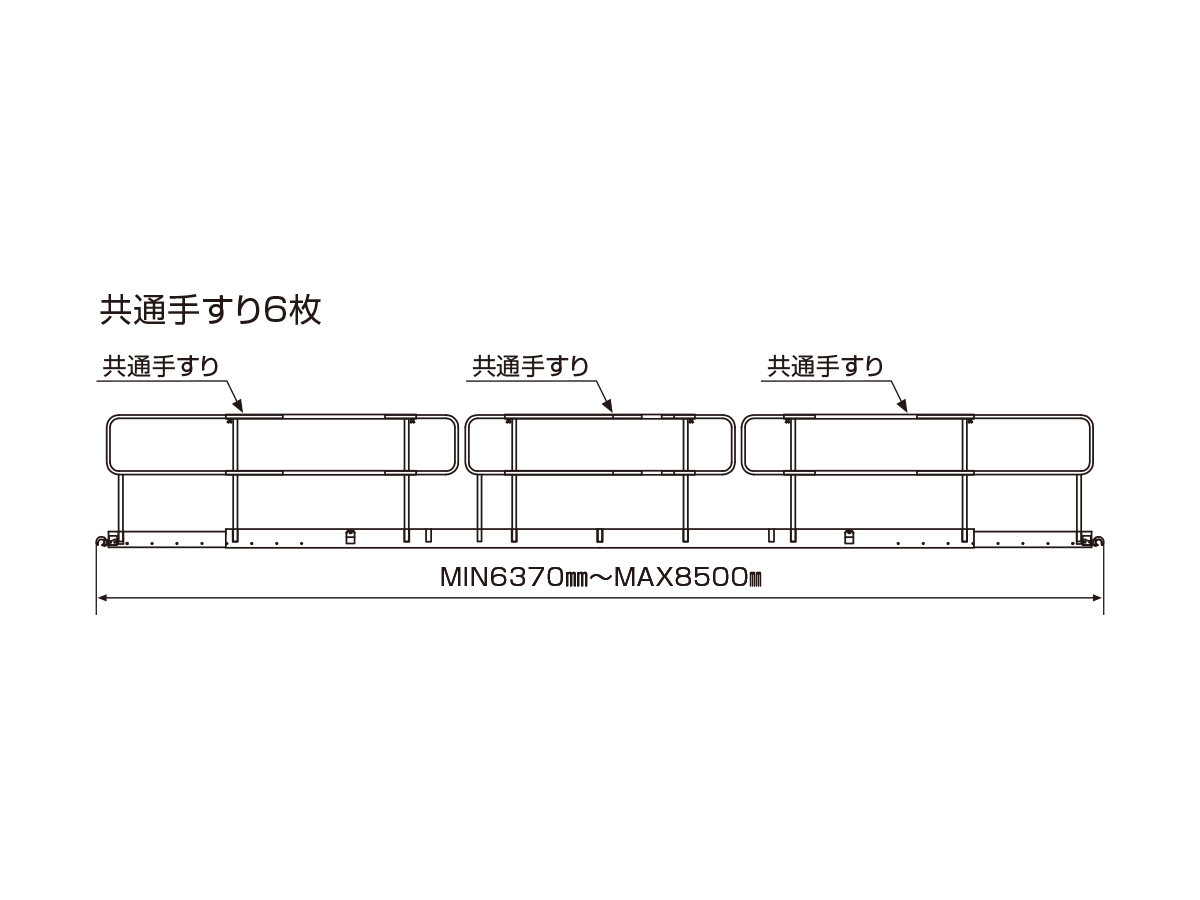

-8500以下で使う場合-

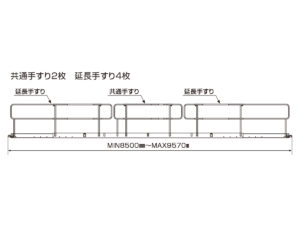

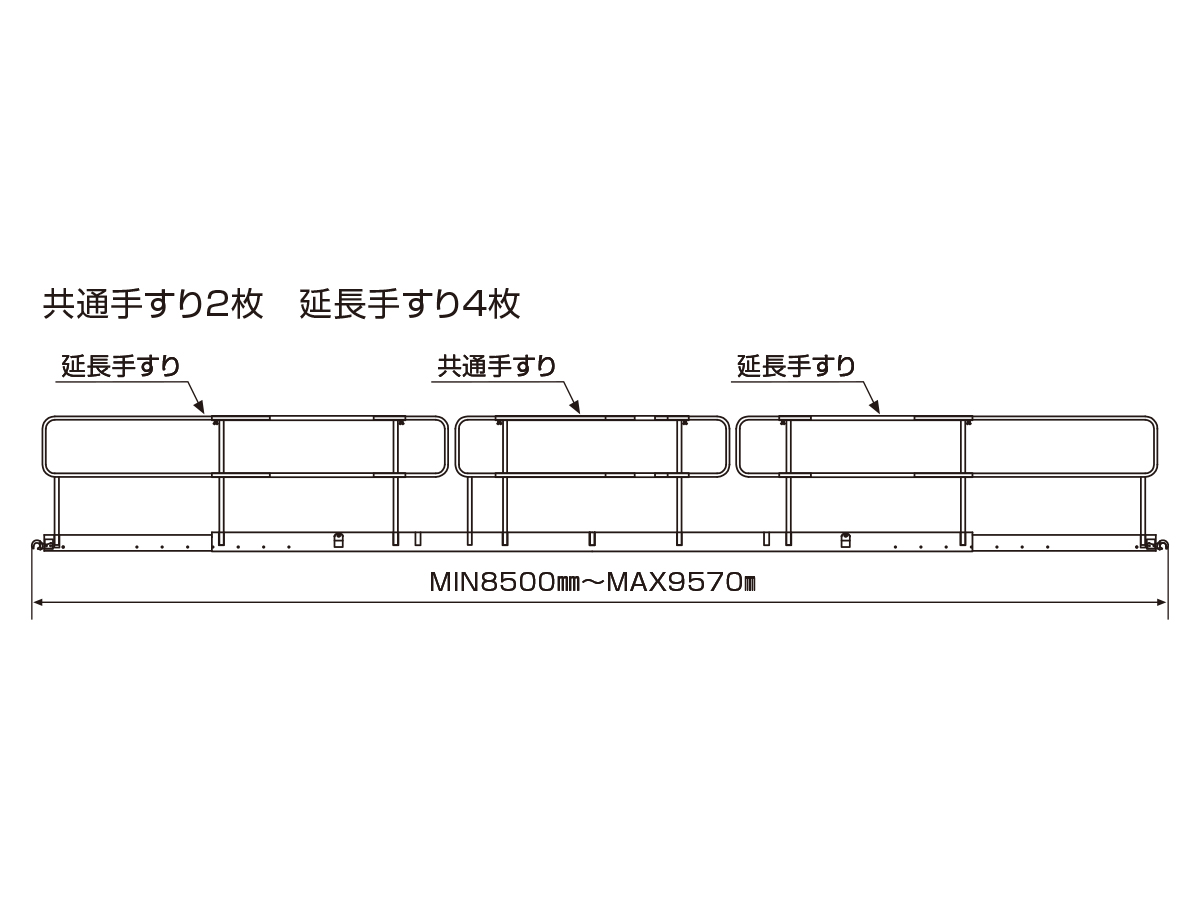

-8500以上で使う場合-

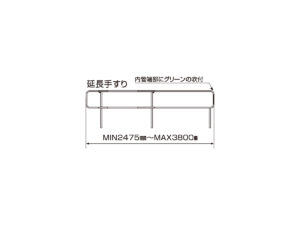

ルート95手すり詳細

注意事項

  • 各止めピンは確実に締めて使用して下さい。
  • 規格サイズ以上伸ばして使用しないで下さい。
  • 本ステージはつかみ金具（爪）部を建枠又は、単管パイプ等に引掛けて使用して下さい。
  • 安全ロープ、親綱、控え、壁つなぎ、資材荷揚げの吊り元に使用しないで下さい。
  • 手摺に材料などを立て掛けないで下さい。
  • 手摺の上桟、中桟を踏み桟がわりに使用しないで下さい。
  • 製品に溶接を施したり、穴をあけたりしないで下さい。
  • 本品を作業通路以外の用途に使用しないで下さい。
