階段用作業足場ユニテージ (階段タイプ)

用途

工事工程
仕上工事
商品分類
足場関係

特長

  • シンプルな部材構成なので、簡単に組立てられます。
  • アルミ合金のため非常に軽量です。
  • 十分な強度、4倍の安全率、積載荷重250kgOK(中央集中荷重)

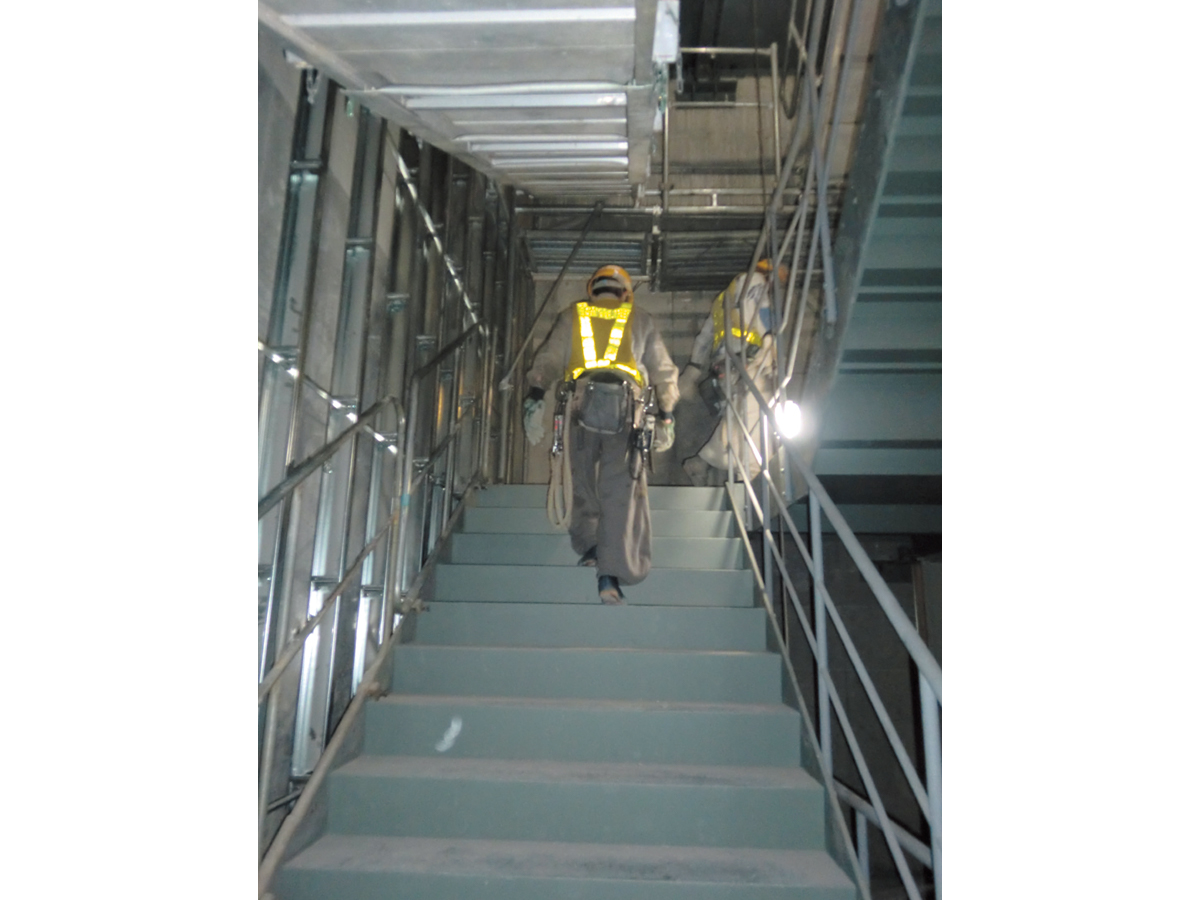

  • ステージ下に中間支柱を必要としないので、階段の上り下りが容易にできます。

仕様

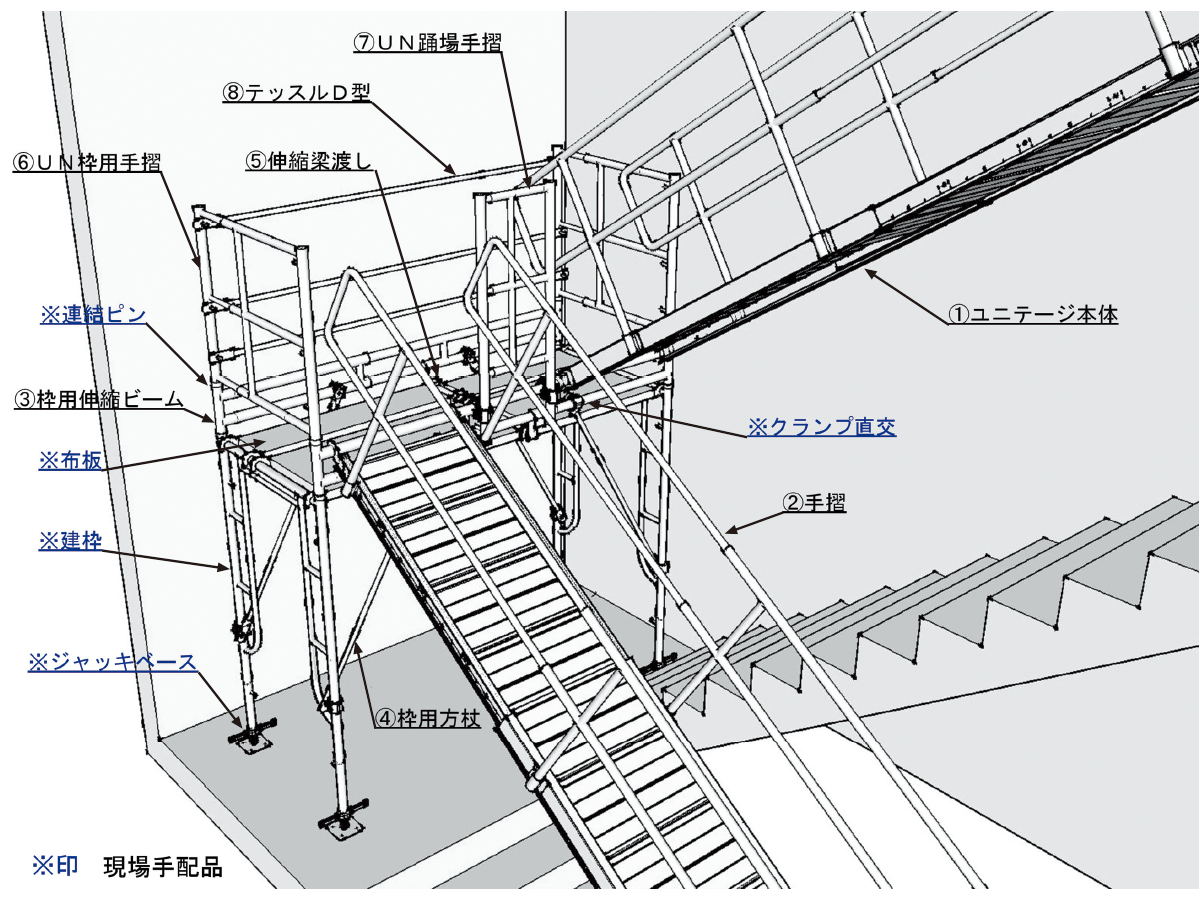

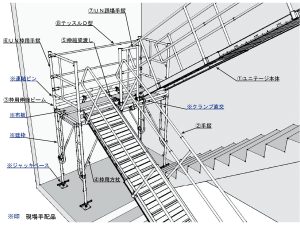

番号 品名 寸法(㎜) 自重(kg)

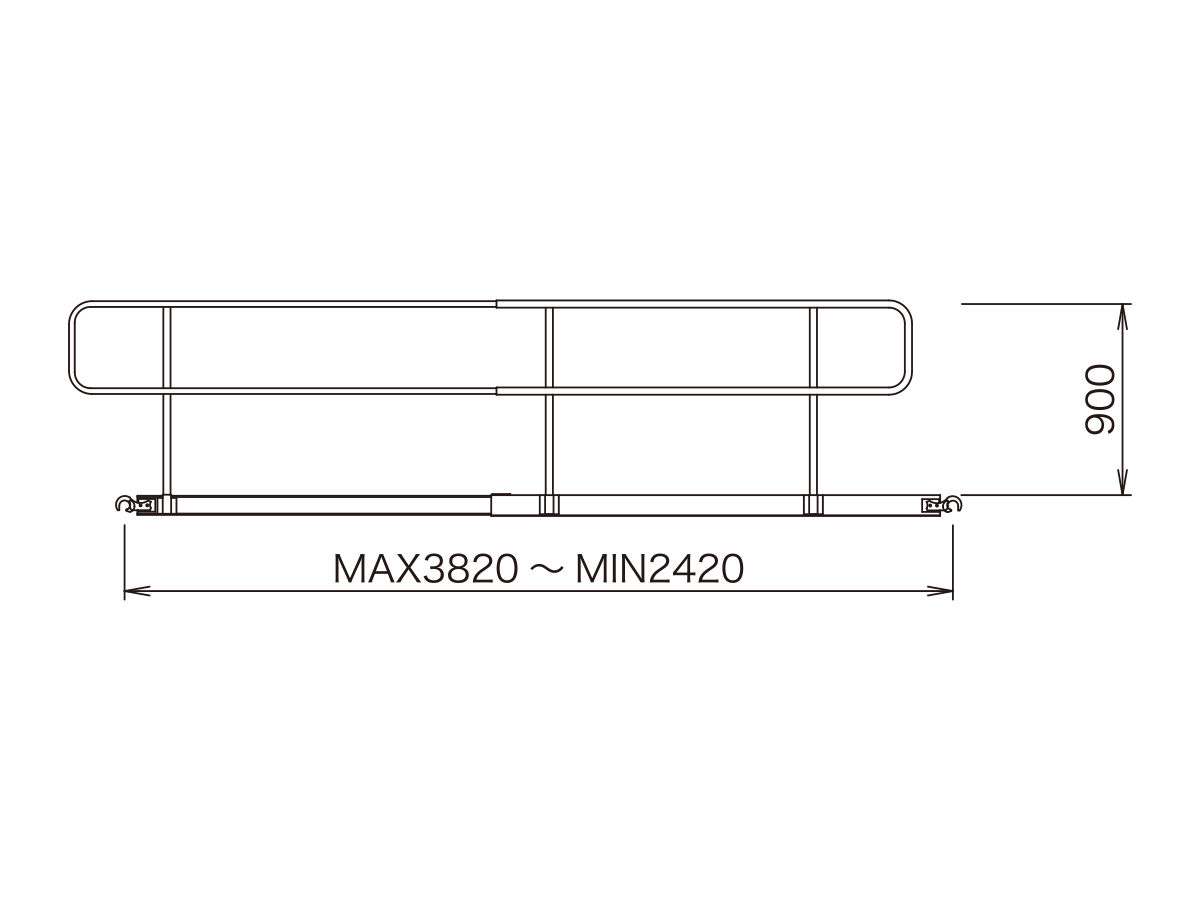

本体1型 MIN2420〜MAX3820 29

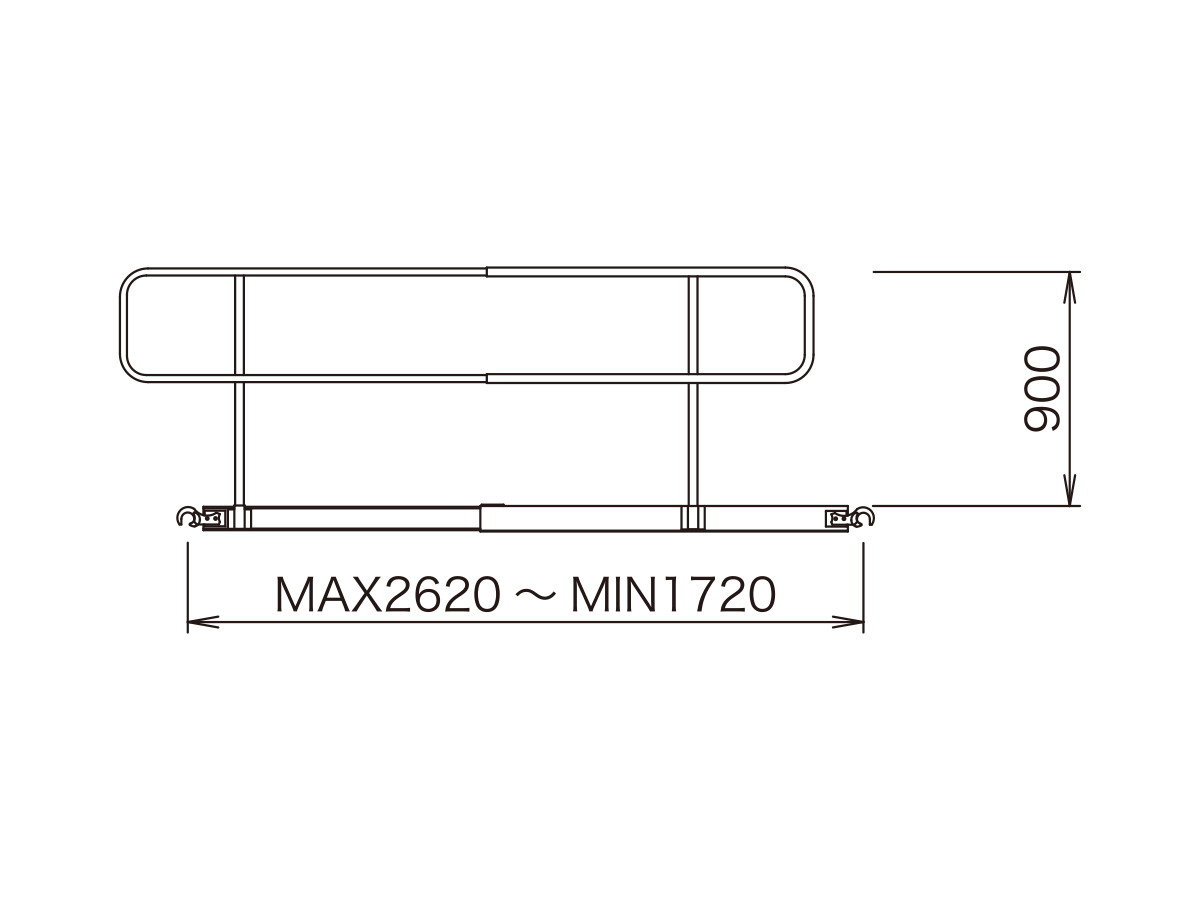

本体2型 MIN1720〜MAX2620 23

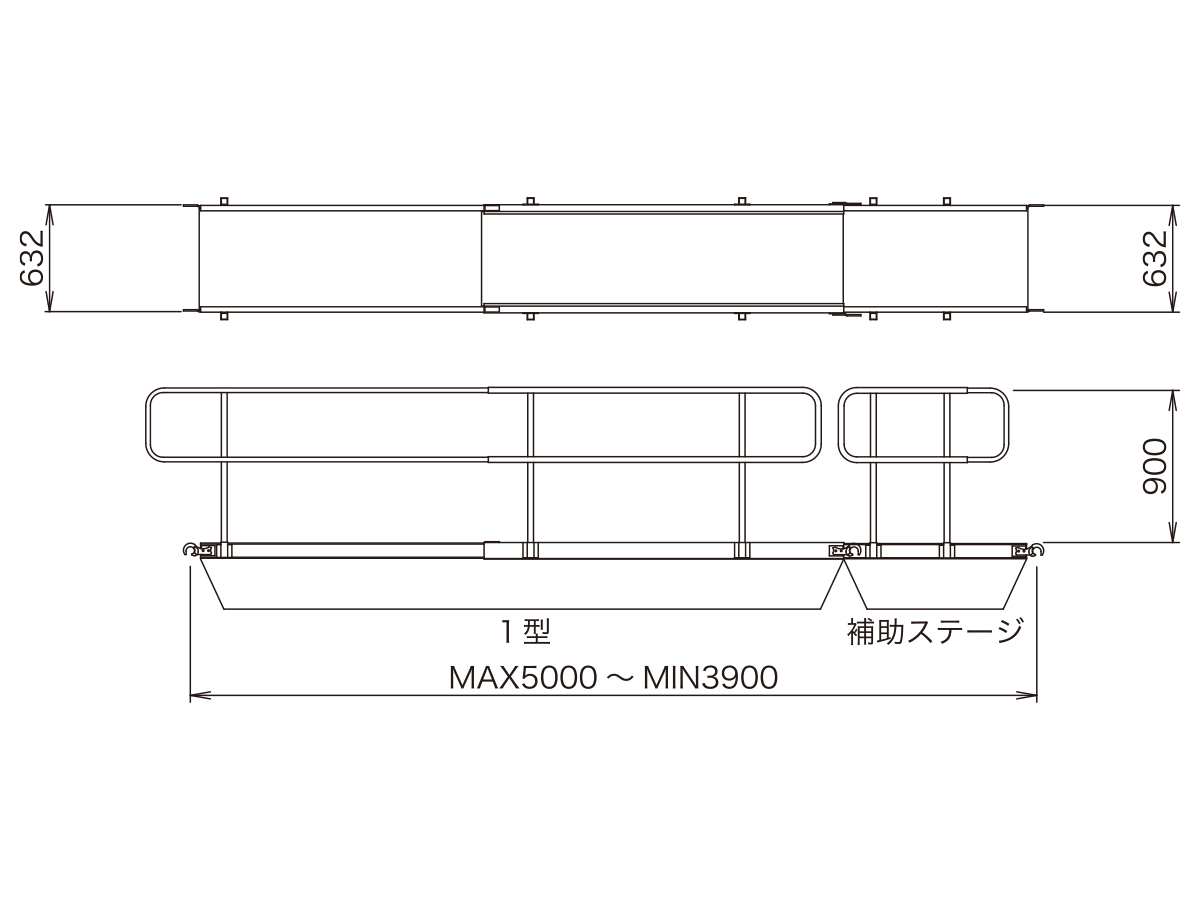

1-A型(本体1型+補助ステージ) MIN3900〜MAX5000 29+10
手摺1型 1型専用 15
手摺2型 2型専用 11
補助ステージ手摺 補助ステージ専用 8
枠用伸縮ビーム MIN1200〜MAX1829(ミリ・インチ兼用) 14
枠用伸縮ビーム MIN1800〜MAX2438(ミリ・インチ兼用) 16
枠用伸縮ビーム MIN2400〜MAX3048(ミリ・インチ兼用) 18
枠用方杖(両クランプ付) 1345 2
伸縮梁渡し MIN600〜MAX914 4
伸縮梁渡し MIN900〜MAX1219 6
UN枠用手摺 MIN735〜MAX1250 11
UN踊場手摺 MIN400〜MAX600 7
テッスルD型 MIN1650〜MAX2800 5

ユニテージ本体規格

注意事項

  • 各止めピンは確実に締めて使用して下さい。
  • 規格サイズ以上伸ばして使用しないで下さい。
  • 本ステージはつかみ金具(爪)部を建枠または、単管パイプ等に引掛けて使用して下さい。
  • 安全帯ロープ、親綱、控え、壁つなぎ、資材荷揚げの吊り元に使用しないで下さい。
  • 手摺に材料などを立て掛けないで下さい。
  • 手摺の上桟、中桟を踏み桟がわりに使用しないで下さい。
  • 製品に溶接を施したり、穴をあけたりしないで下さい。
  • 踊場部の建枠を二段にしたり不安定と思われる場合は、転倒防止のため根がらみ等の処置を講じてください。
  • 本品を作業通路以外の用途に使用しないで下さい。
