傾斜自在階段ラク²タラップ

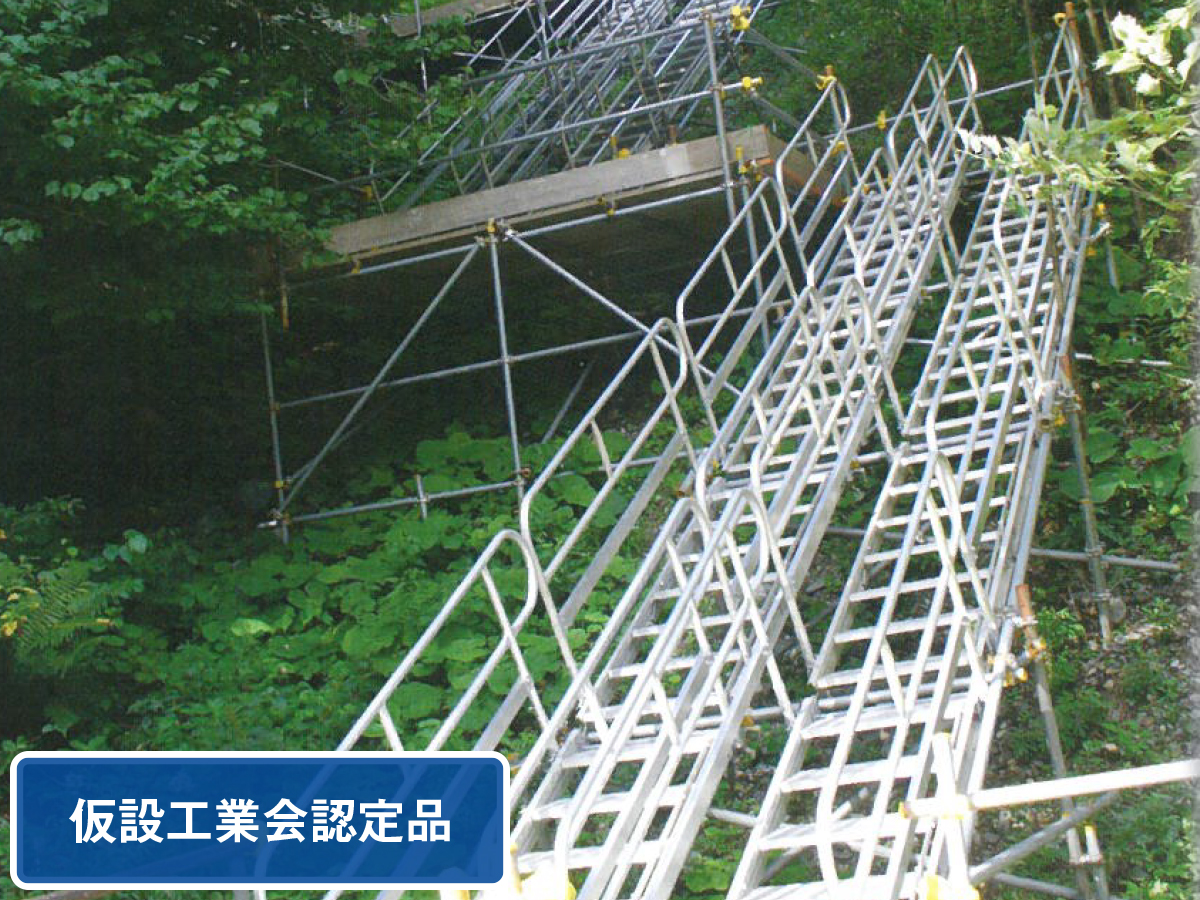

仮設工業会認定品

用途

工事工程
地下工事
商品分類
足場関係

特長

  • 許容荷重:1.96kN/200kgf
  • 対応角度:15〜70°(11段階)

2017年4月まで国土交通省「NETIS」に登録されておりました。(登録番号:KT-010099-V)

仕様

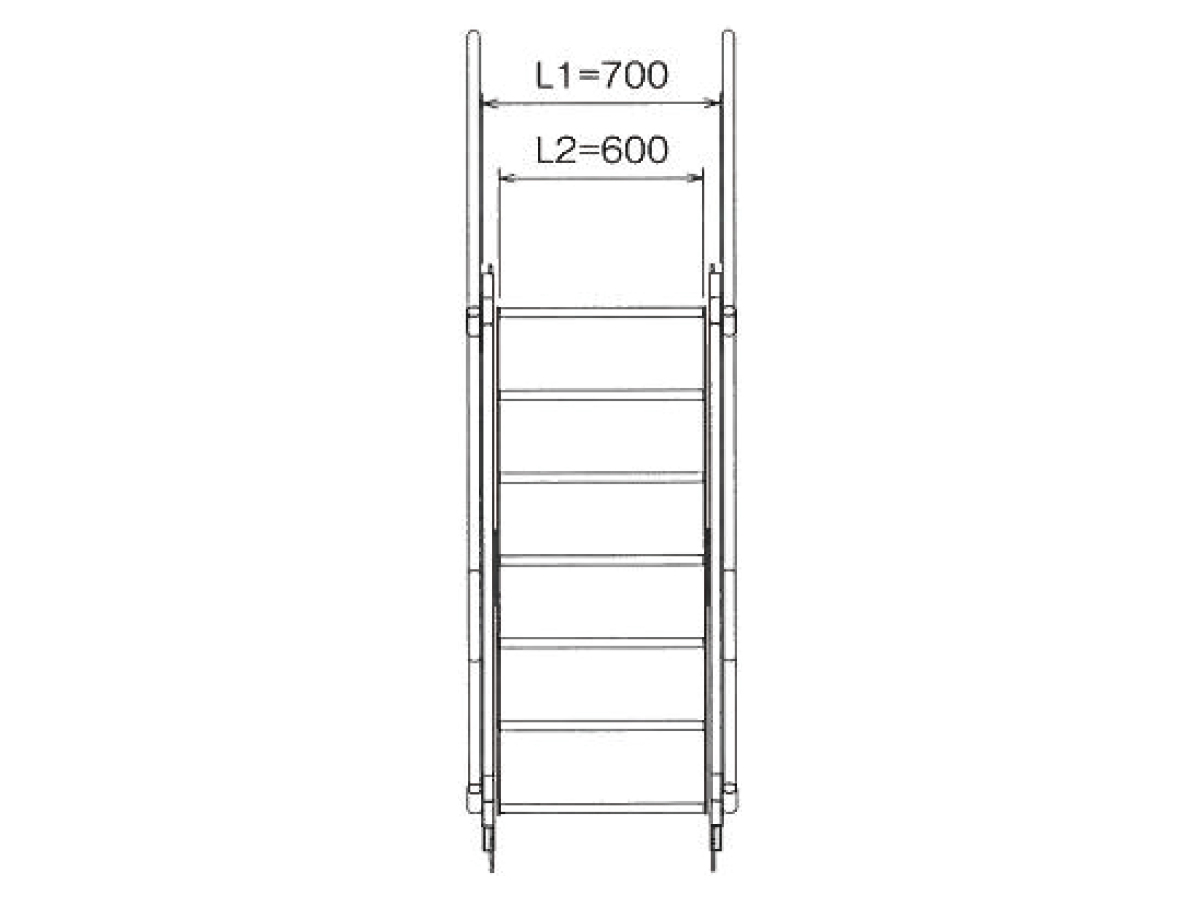

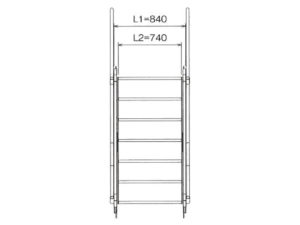

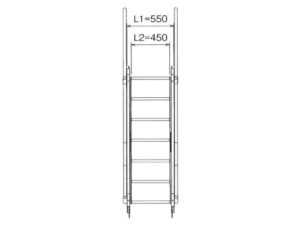

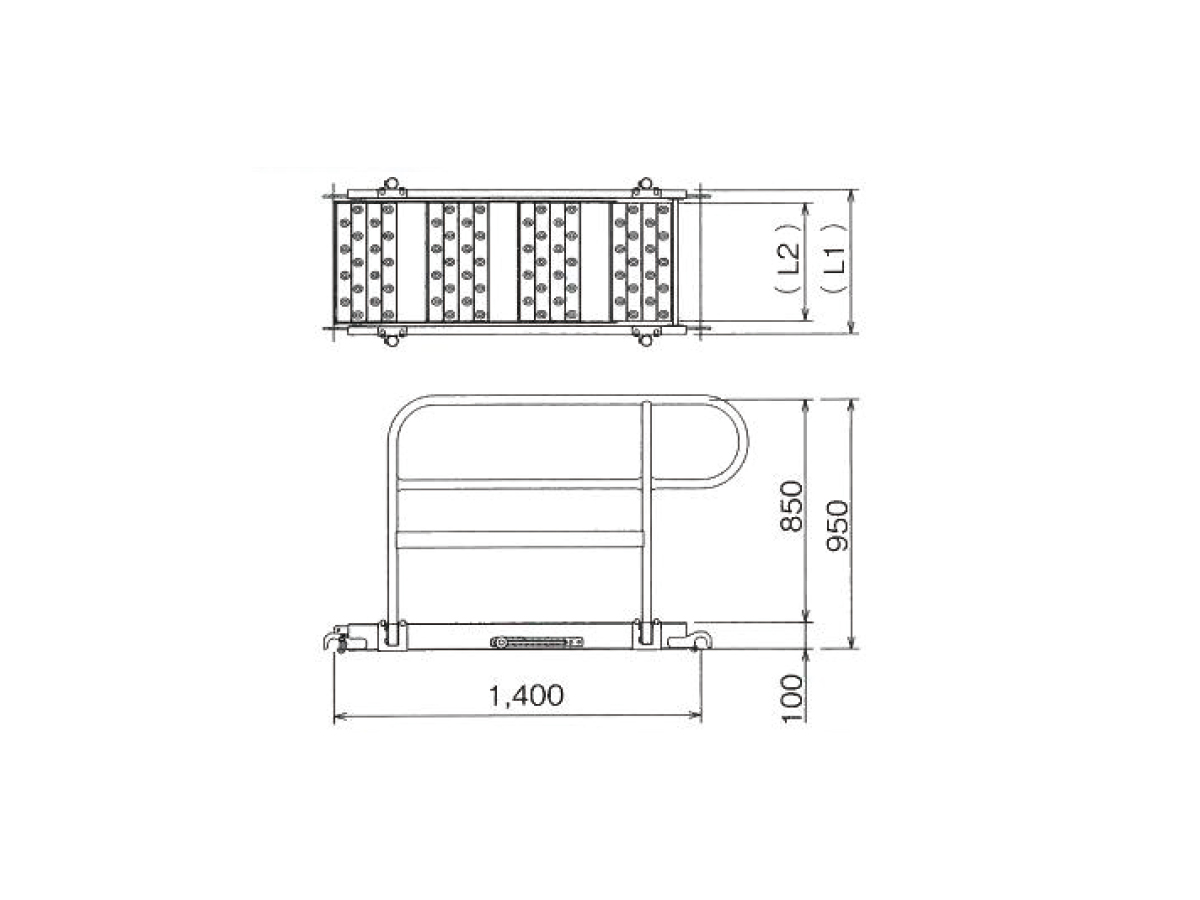

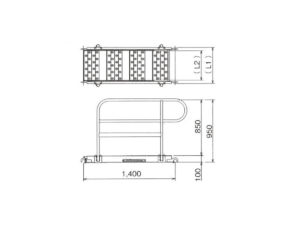

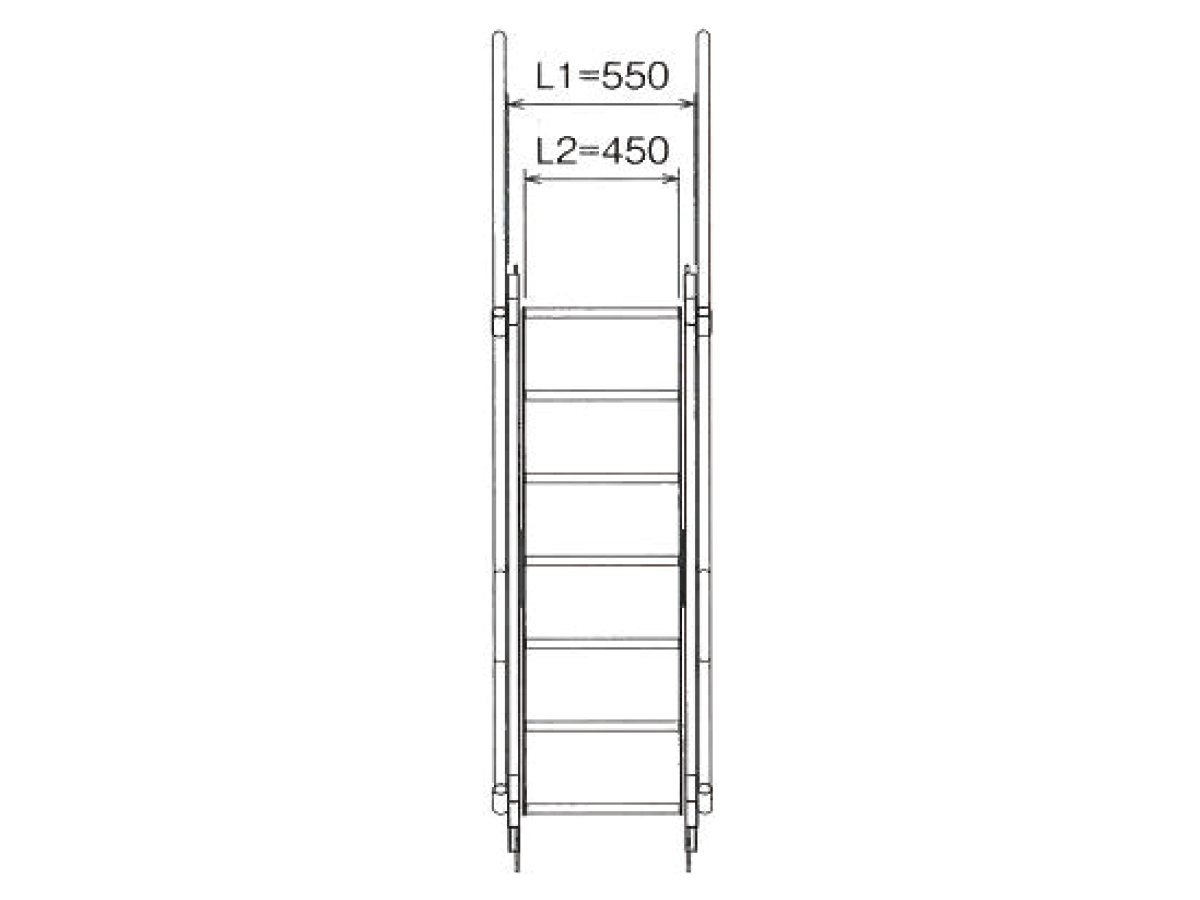

型式 長さ(㎜) フレーム幅(㎜) 本体自重(kg) 総重量(kg) 許容荷重(kN/kgf)
LT-14A 1400 550 17.0 125.0 1.96/200

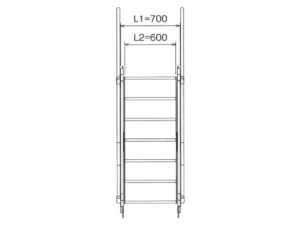

LT-14M 700 18.5 26.5
LT-14W 840 20.0 28.0

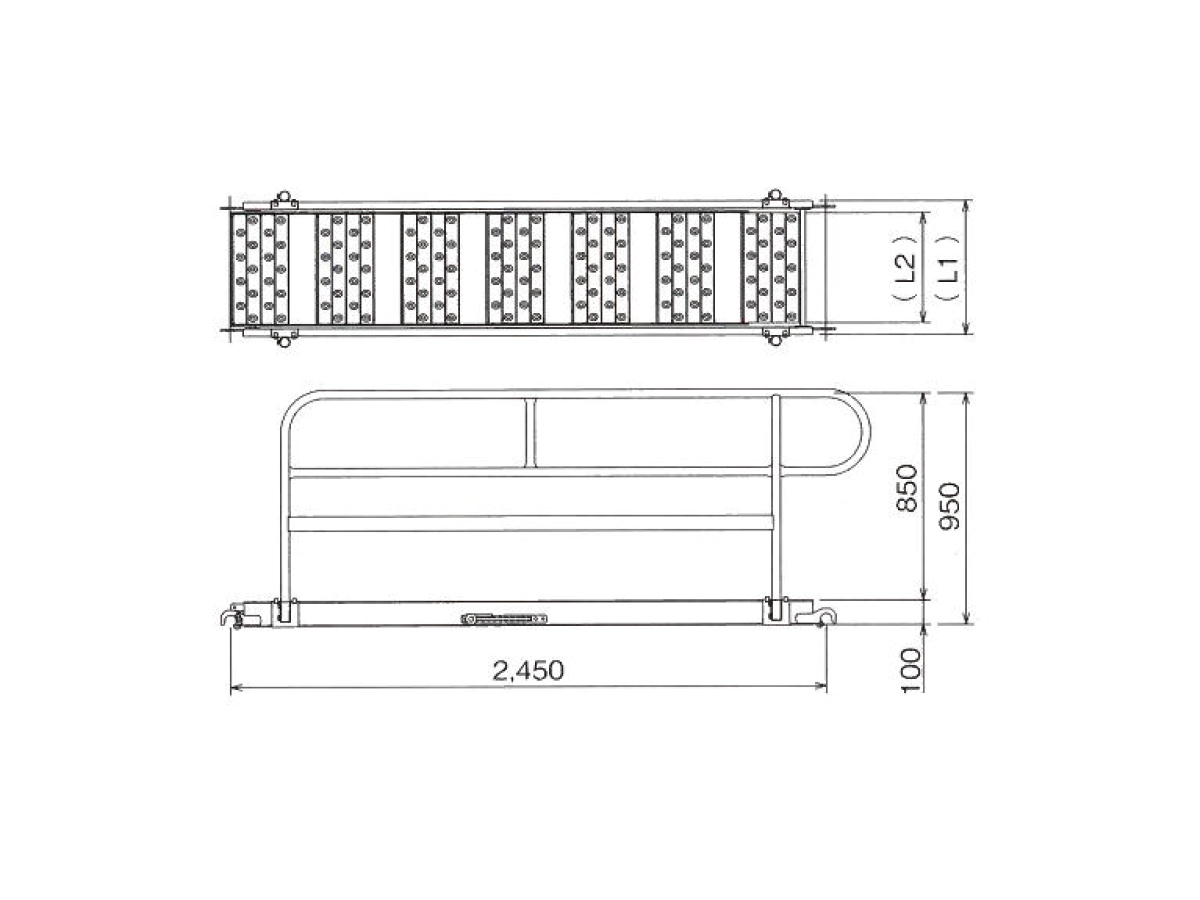

LT-24A 2450 550 24.0 36.5
LT-24M 700 26.5 39.0
LT-24W 840 29.0 41.5

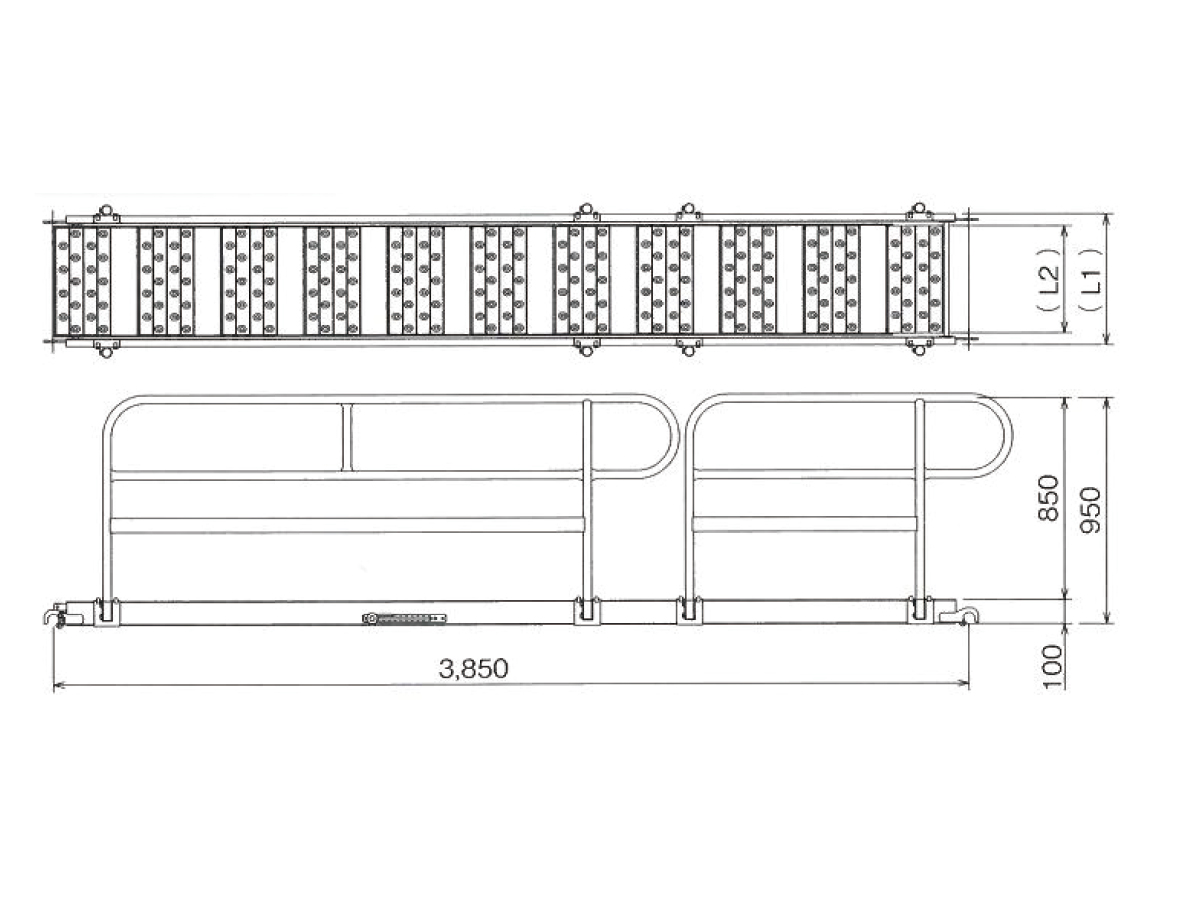

LT-38A 3850 550 40 60.5

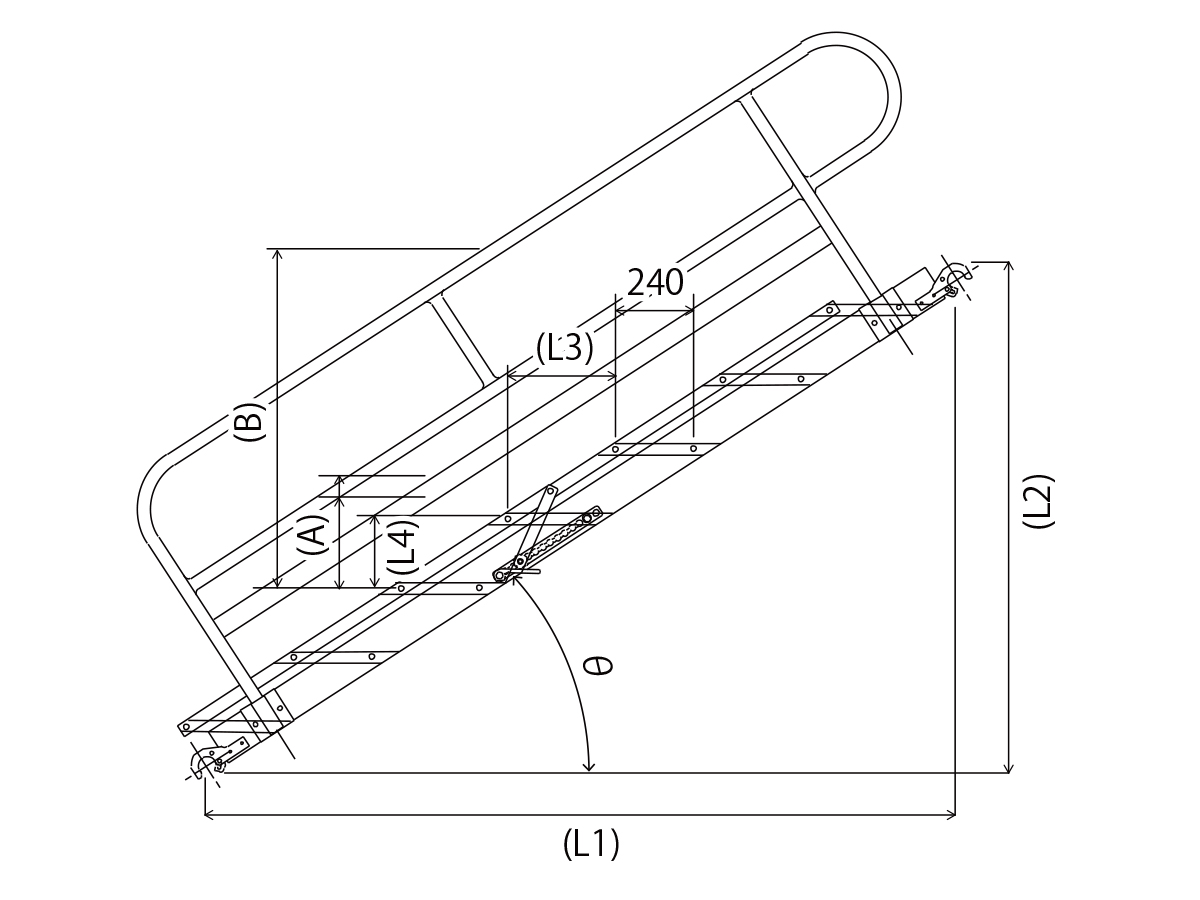

角度寸法

手摺・中さん高さ
A寸法 350〜500㎜
B寸法 850㎜以上



角度寸法表(㎜)

θ度 LT-14 LT-24 LT-38 各種共通
L1 L2 L1 L2 L1 L2 L3 L4
15度 1352 362 2367 634 3719 996 338 91
26度 1258 614 2202 1074 3460 1688 315 153
33度 1174 762 2055 1334 3229 2097 294 191
39度 1088 881 1904 1542 2992 2423 272 220
44度 1007 973 1762 1702 2769 2674 252 243
49度 918 1057 1607 1849 2526 2906 230 264
53度 843 1118 1474 1957 2317 3075 211 280
58度 742 1187 1298 2078 2040 3265 185 297
62度 657 1236 1150 2163 1807 3399 164 309
66度 569 1279 997 2238 1566 3517 142 320
70度 479 1316 838 2302 1317 3618 120 329
