構台裏足場ブラケットウラトラマン

レンタル品

用途

工事工程
地下工事
商品分類
足場関係

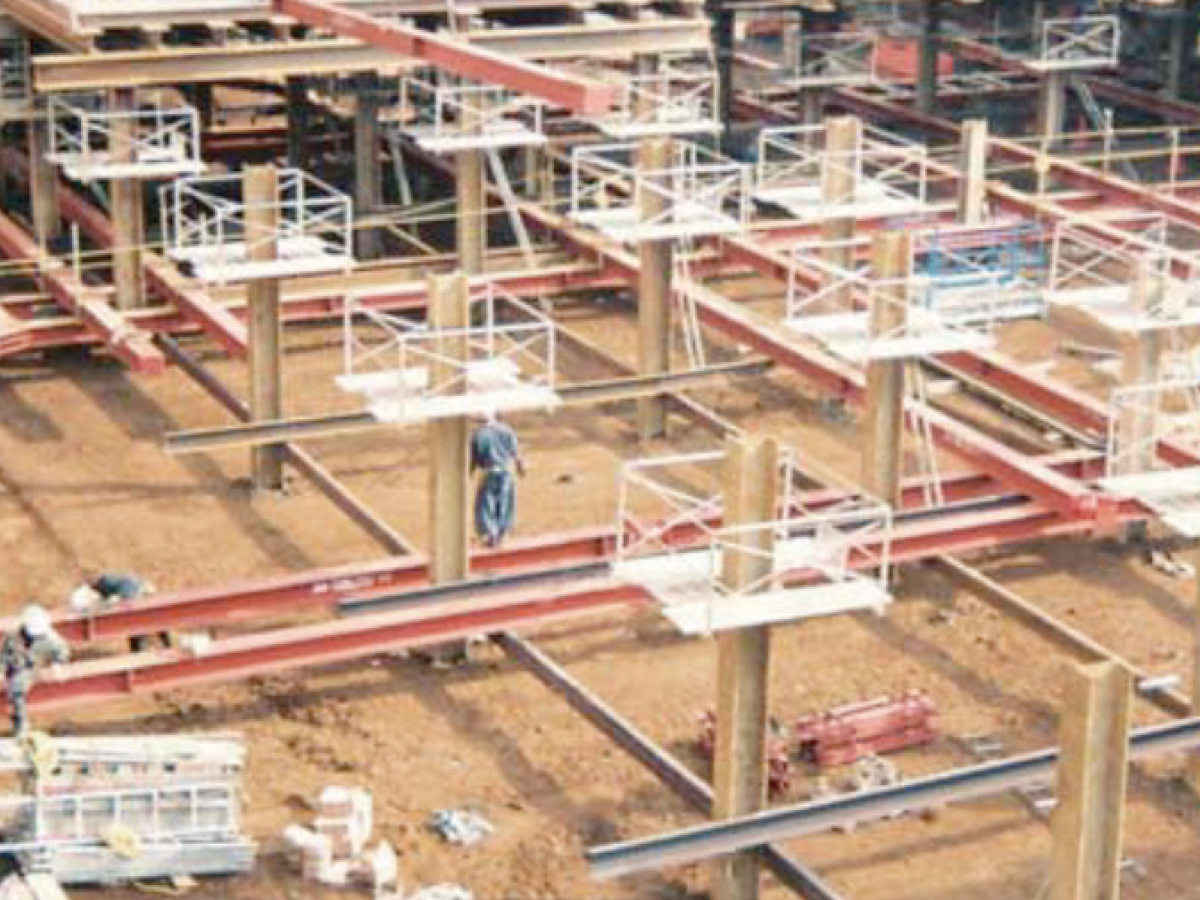

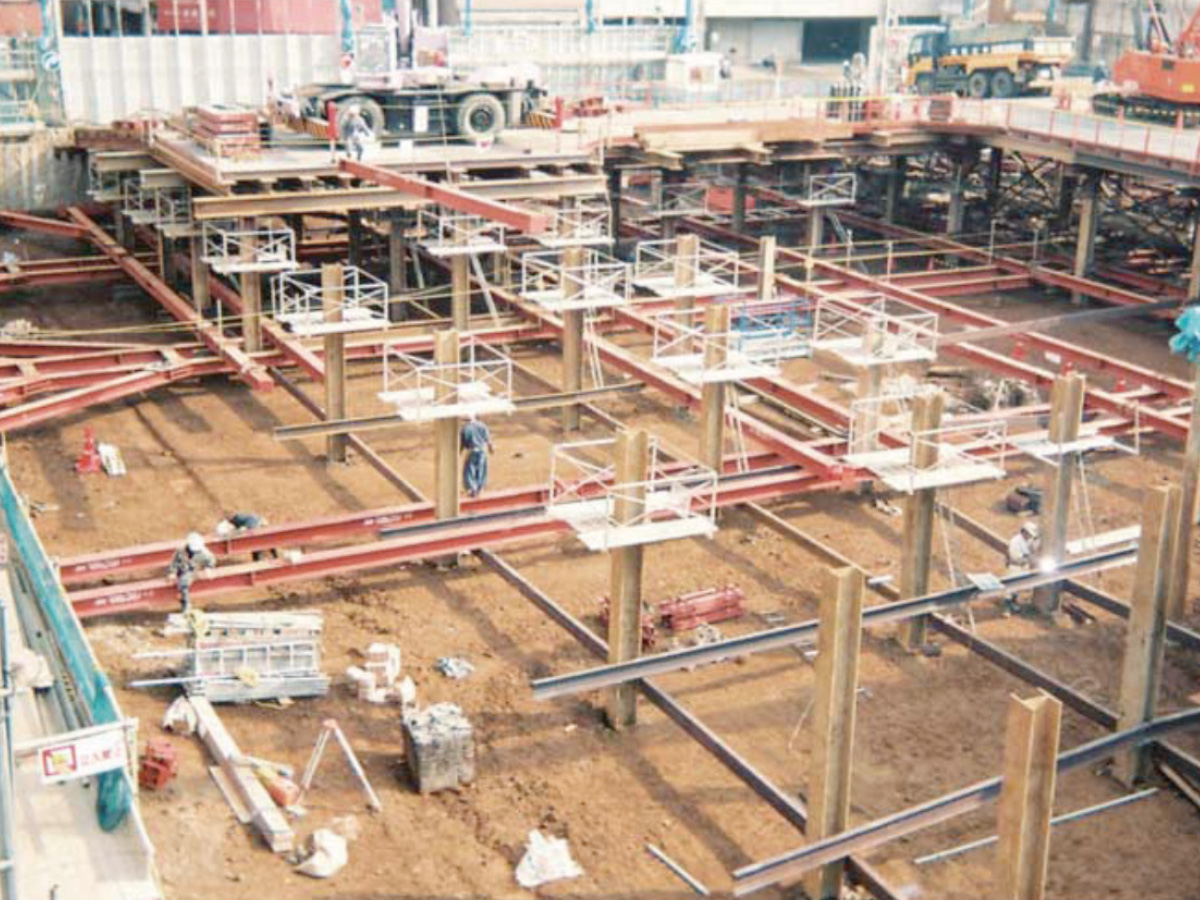

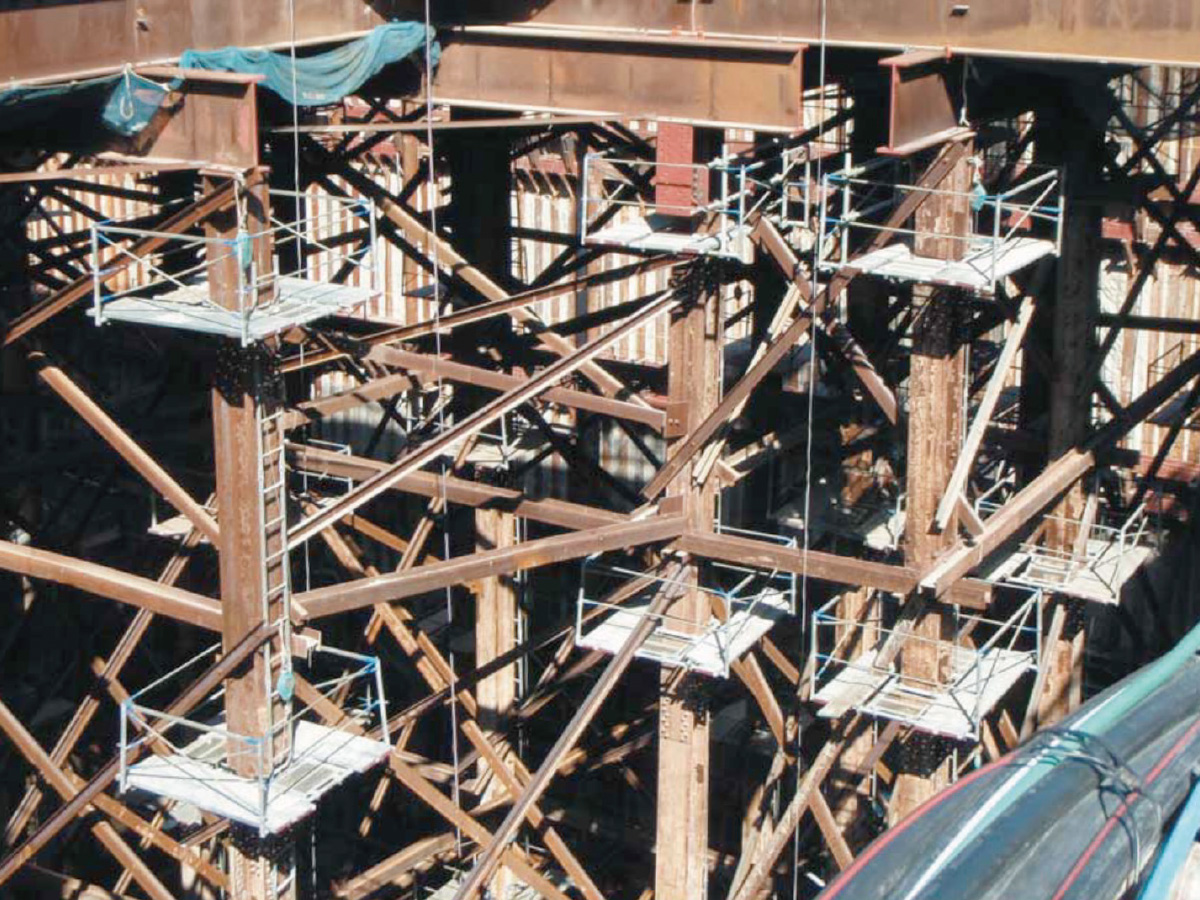

間柱のボルトの締め作業および溶接解体作業の安全対策に活用

構台杭の上部切断とトッププレートおよび垂直ブレスの溶接作業などの安全足場ブラケット

特長

  • 構台裏での作業の安全確保に有効です
  • 安全性が高く、しかも軽いため、短時間で簡単に取付が可能です

仕様

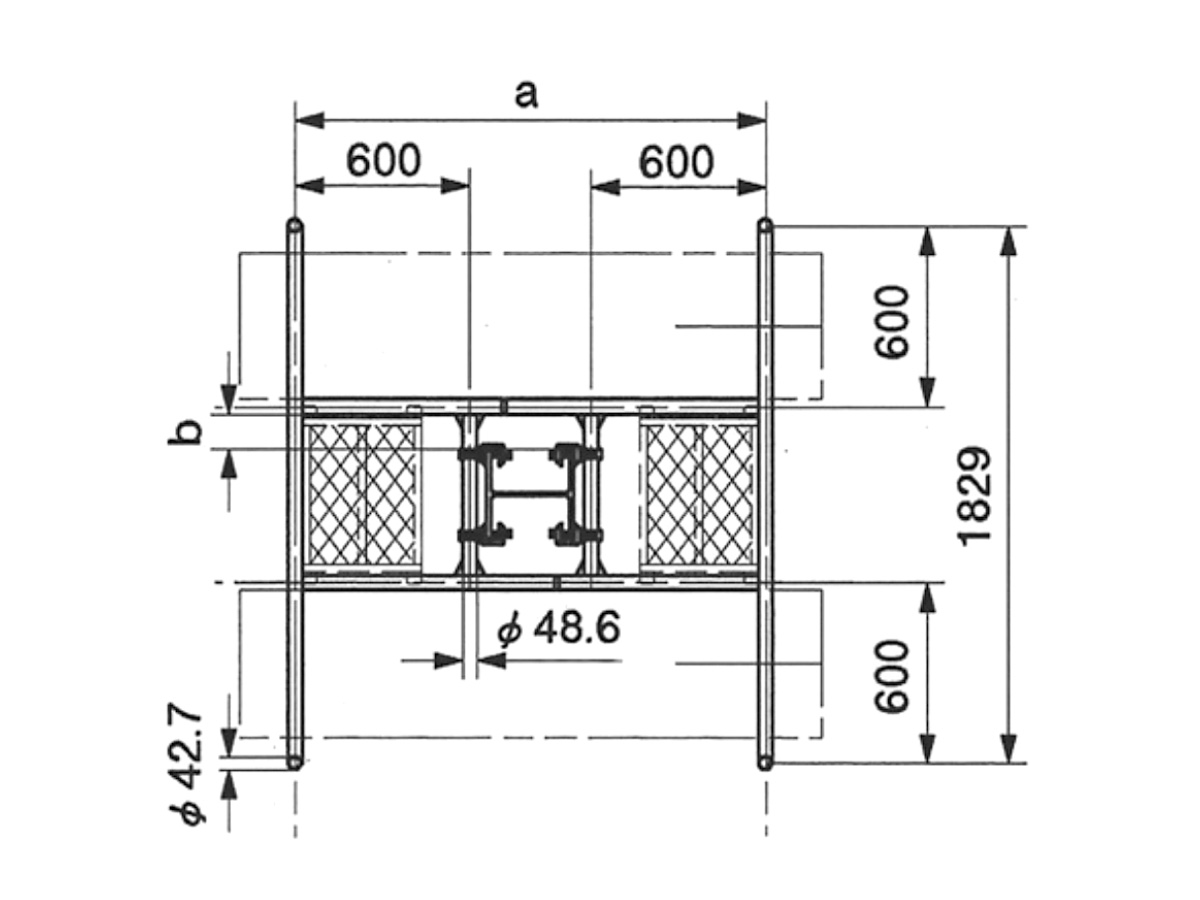

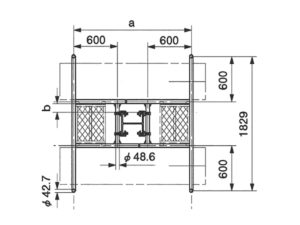

K-70Sタイプ (H300〜H400まで)
記号
H鋼 a b
300 1620 125
350 1670 100
400 1720 75



許容荷重(kg) 300 (片フロア150)

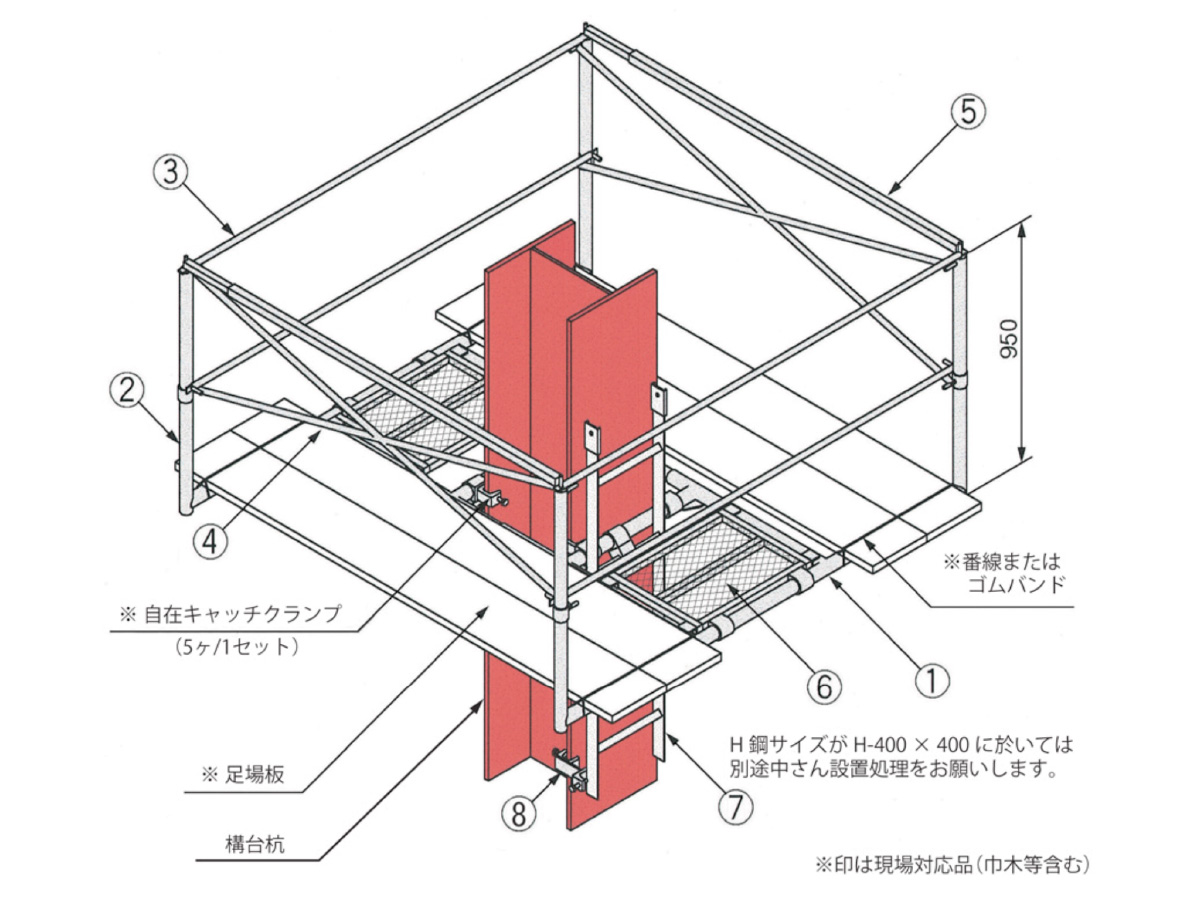

No. 品名 型式 個数 寸法(㎜) 自重(kg)
① 構台裏ブラケット本体 K-70S 2ヶ(支柱4本含む) 1829×600×950 15
② 手摺支柱 K-70FT 4本 950 2
③ 手摺 K-18S 4本 1829 1.5
④ すじかい K-17 2組 1777 3
⑤ 伸縮手摺 K-35A/B 2組 A 1500／B 1500 3
⑥ メッシュ踏板 K-25 2枚 − 5
⑦ 梯子（必要に応じて） T-140 N本 300×1400 6
T-210 N本 300×2100 9
T-385 N本 300×3850 12
⑧ 取付金具 K-10 1ヶ − 2

※現場対応品…48.6φ自在キャッチクランプ（自平O型）5ヶ、足場板（2000×240×40）、ゴムバンド&番線

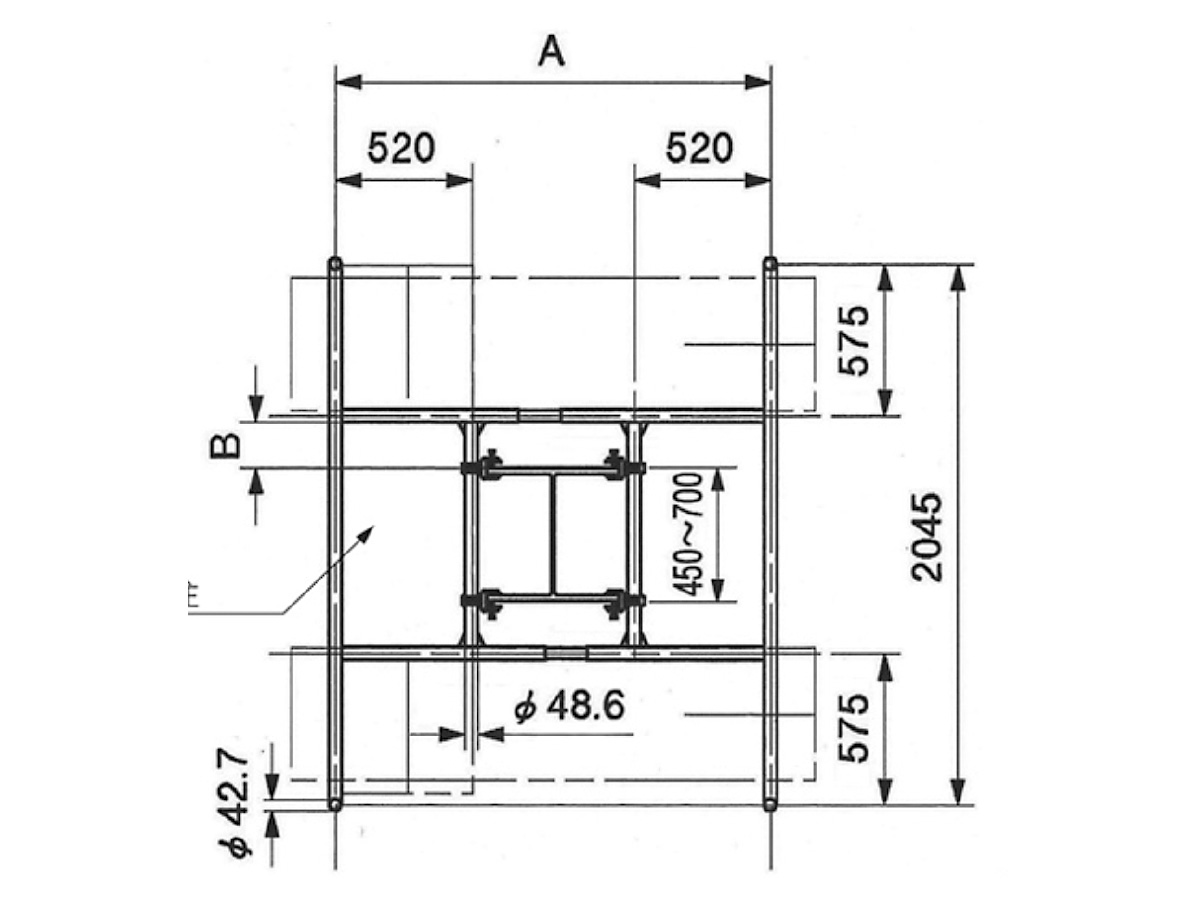

K-70Lタイプ （H450〜H700まで）
記号
H鋼 A B
450 1610 200
500 1660 175
550 1710 150
600 1760 125
650 1810 100
700 1860 75



許容荷重(kg) 300 (片フロア150)



No. 品名 型式 個数 寸法(㎜) 自重(kg)
① 構台裏ブラケット本体 K-70L 2ヶ(支柱4本含む) 2045×600×1200 18
② 手摺支柱 K-70FT 4本 950 2
③ 手摺 K-20 4本 2045 2
④ すじかい K-19 2組 1950 4
⑤ 伸縮手摺 K-35A/B 2組 A 1500／B 1500 3
⑥ 梯子（必要に応じて） T-140 N本 300×1400 6
T-210 N本 300×2100 9
T-385 N本 300×3850 12
⑦ 取付金具 K-10 1ヶ − 2

※現場対応品…48.6φ自在キャッチクランプ（自平O型）5ヶ、足場板（2000×240×40）、ゴムバンド&番線
注：Lタイプはメッシュ踏板はなし
