転落防止背枠付梯子ペアーステップ

レンタル品

用途

工事工程
地下工事
商品分類
足場関係

特長

  • 深さに合わせて継ぎ足し延長も可能です。下部梯子はスライド式で、微調整ができます。
  • 工事現場の腹起し、火打梁のスペースを利用してどんな場所にも簡単に取付ができます。
  • 中間踊場も取付が簡単です。(労働安全衛生規則では、10m以上の梯子道には5m以内に中間踊場の設置が義務づけられています)
  • 工事内容に合わせて、梯子が2タイプ(PS-21/長さ2.1m、PS-15/1.5m)の組み合わせで使用できます。
  • 単管パイプ、クランプ、角材、番線等を利用して簡単に振れ止めができます。

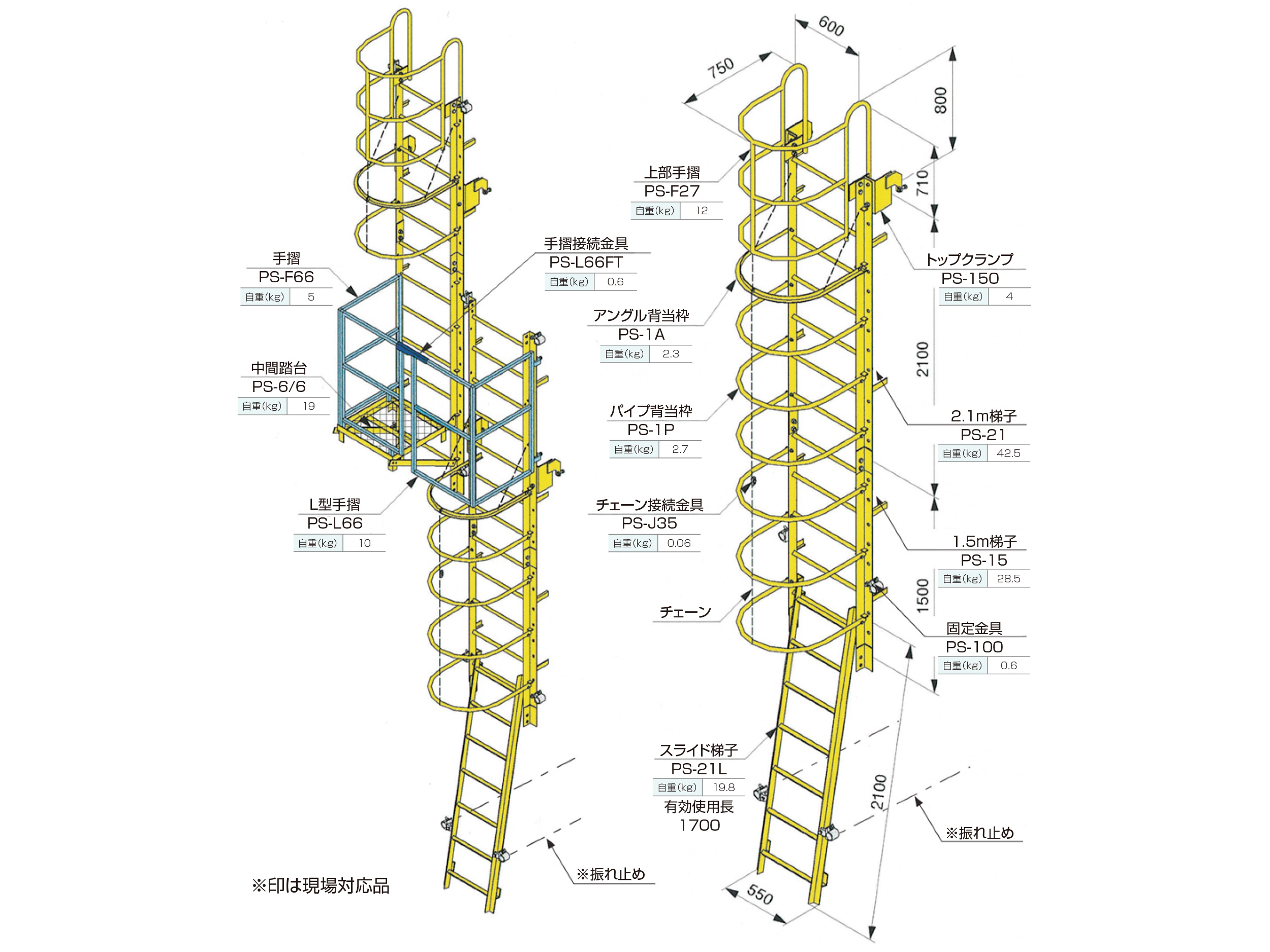

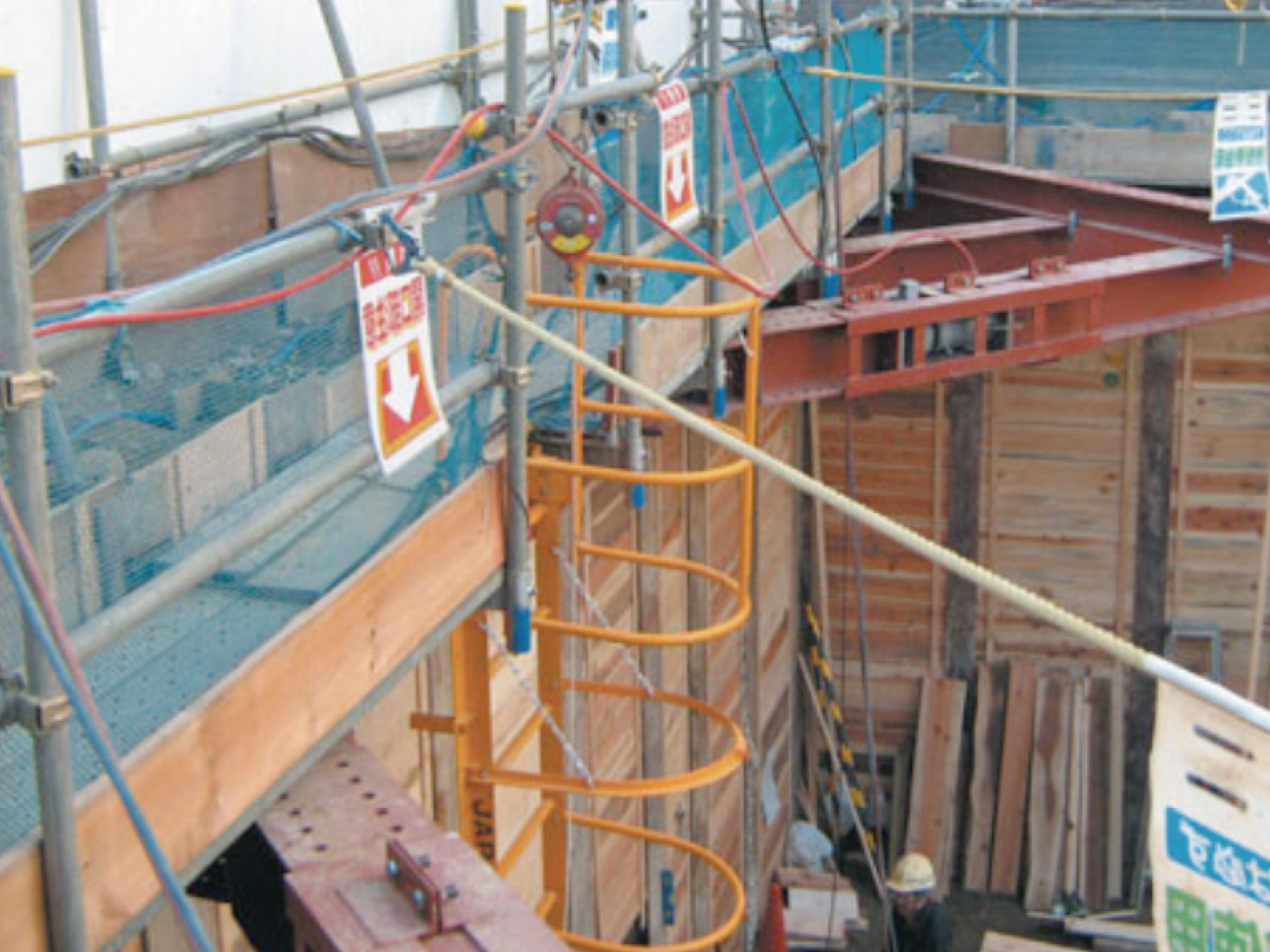

取付全体図

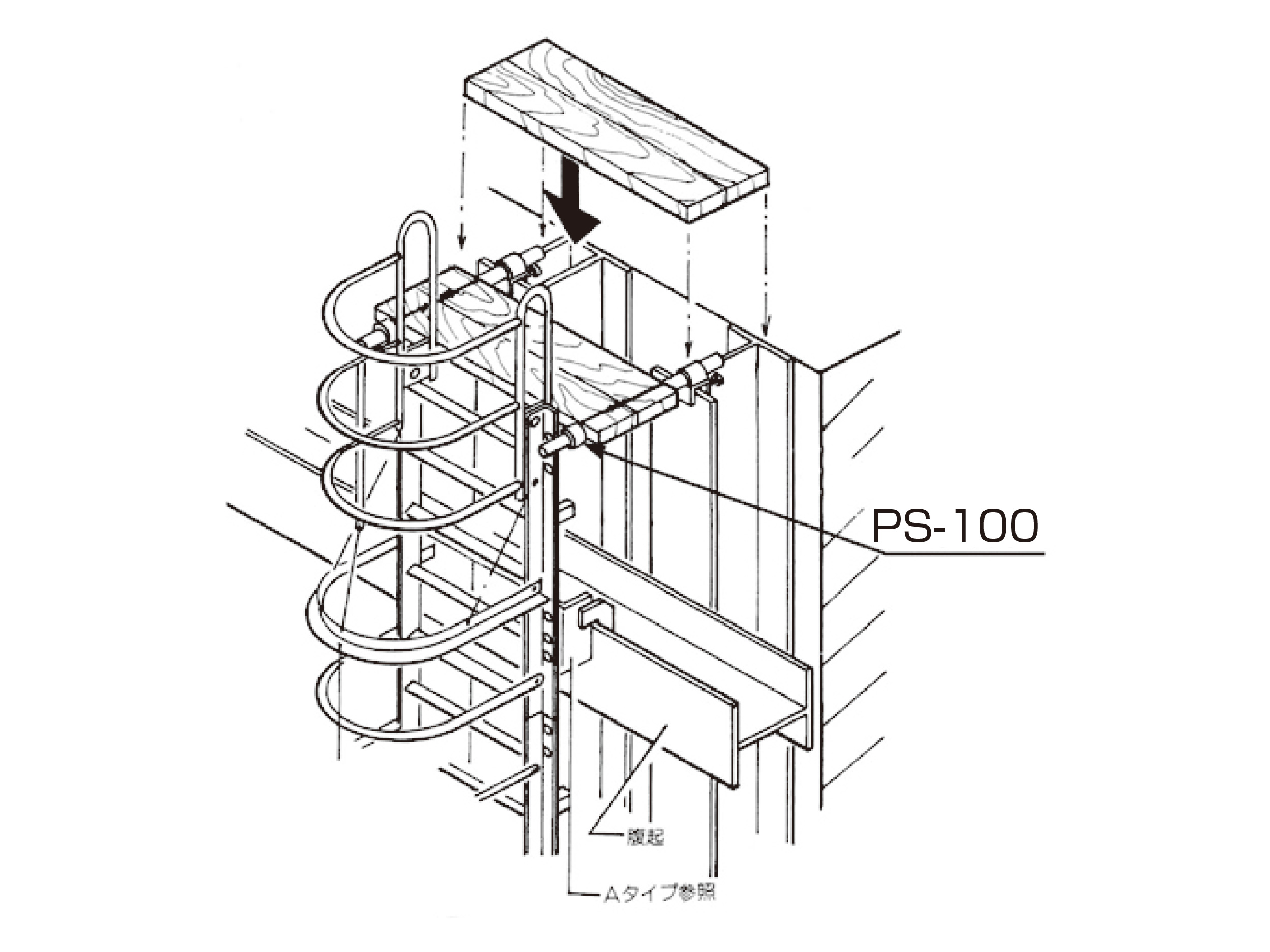

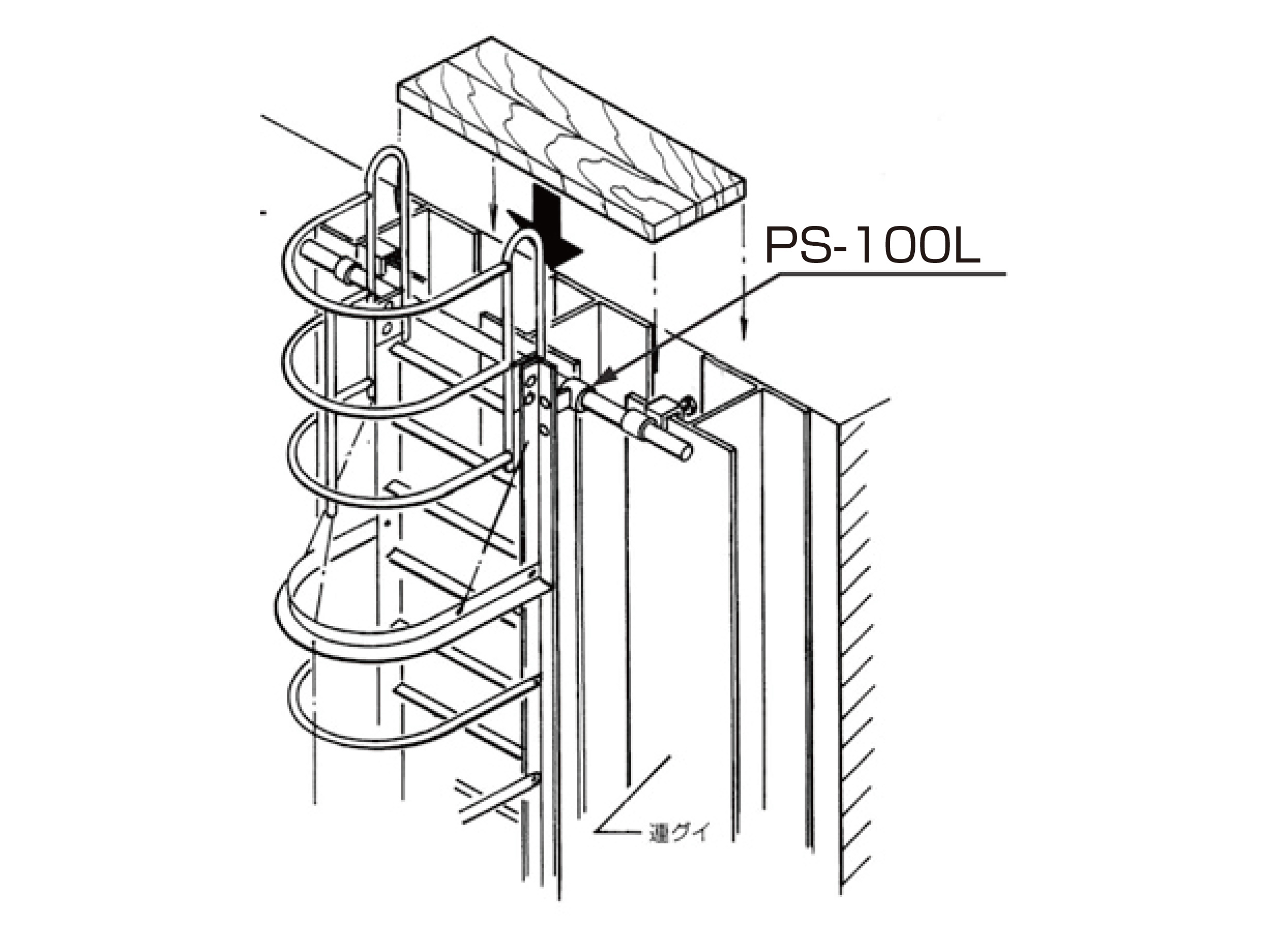

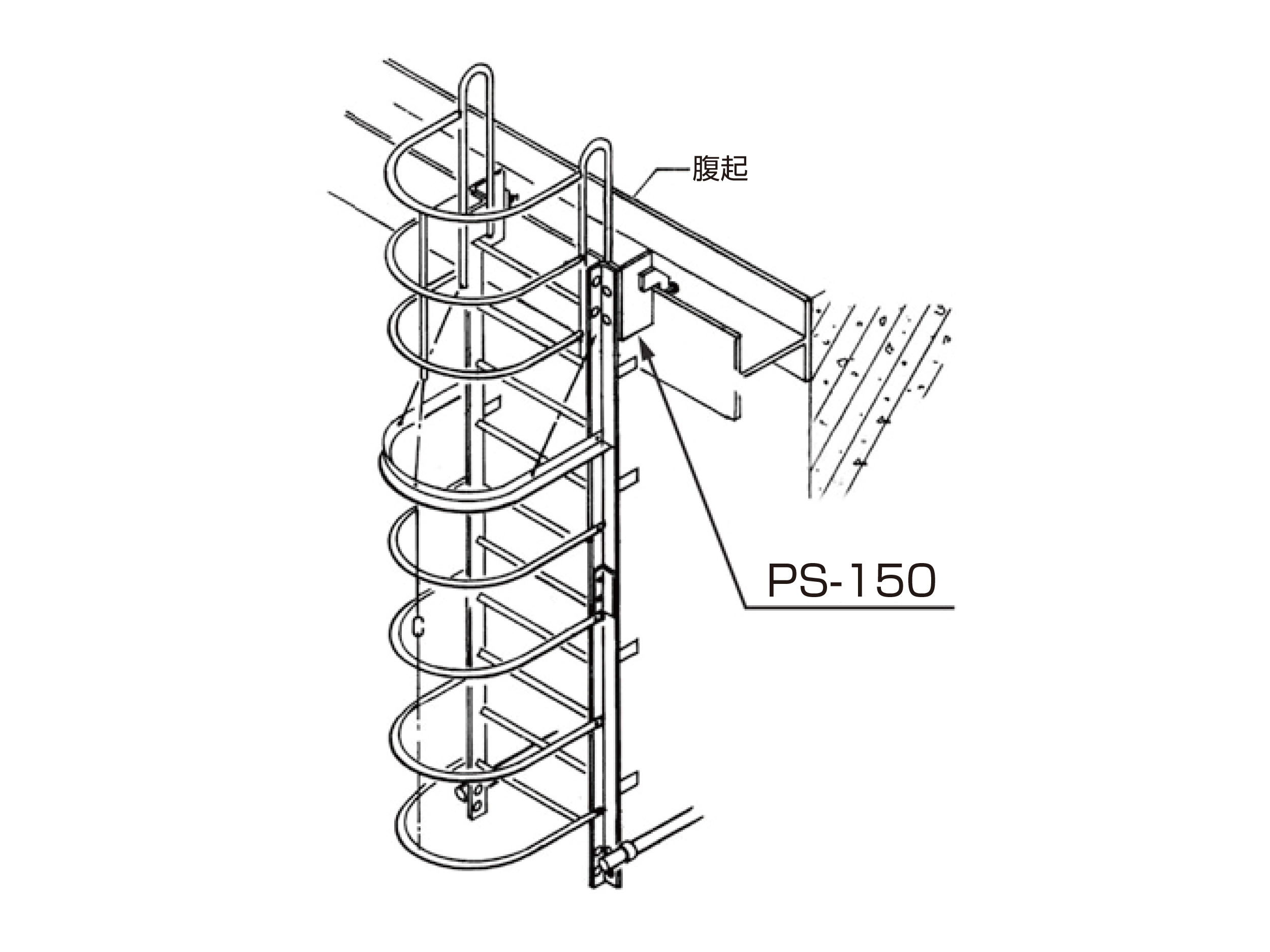

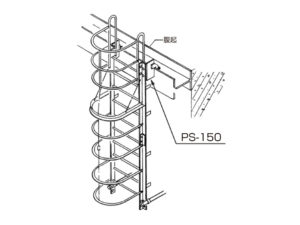

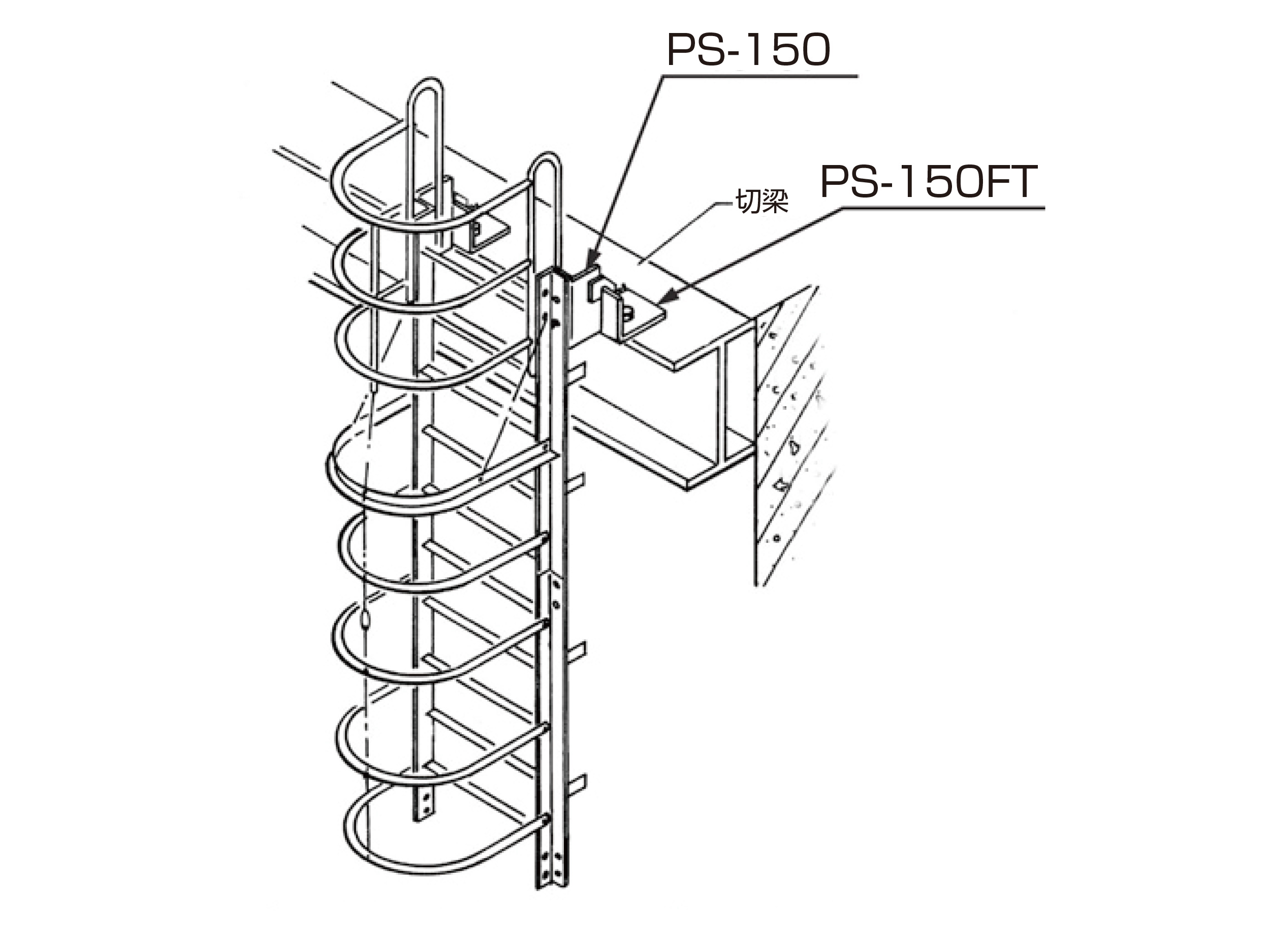

上部取付パターン

Aタイプ

Bタイプ

Cタイプ

Dタイプ

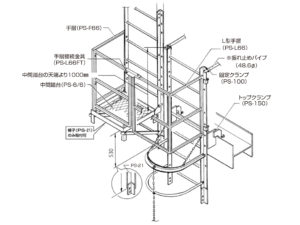

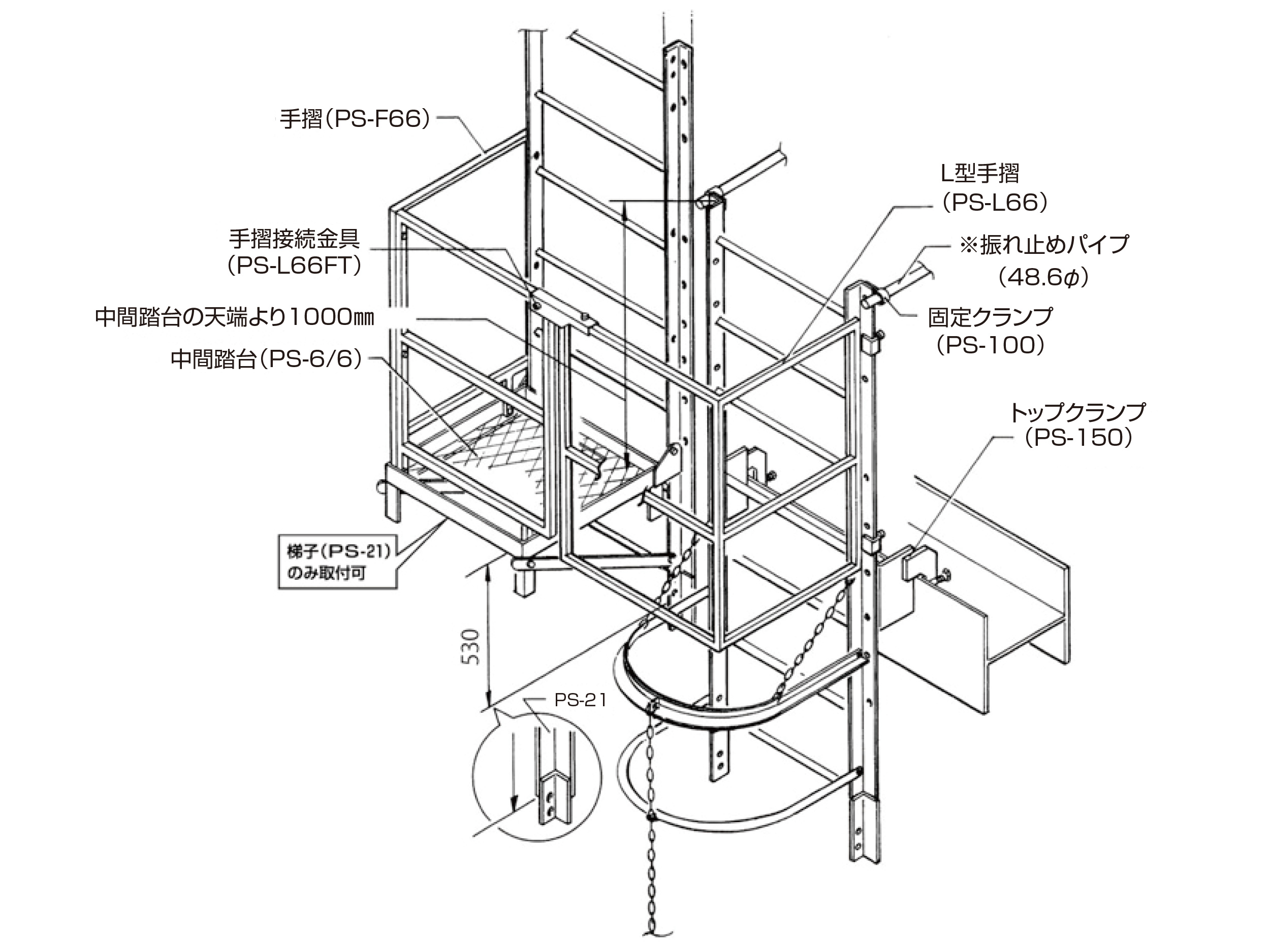

踊場取付パターン

Aタイプ 全体図

Bタイプ 全体図

Cタイプ 分解図

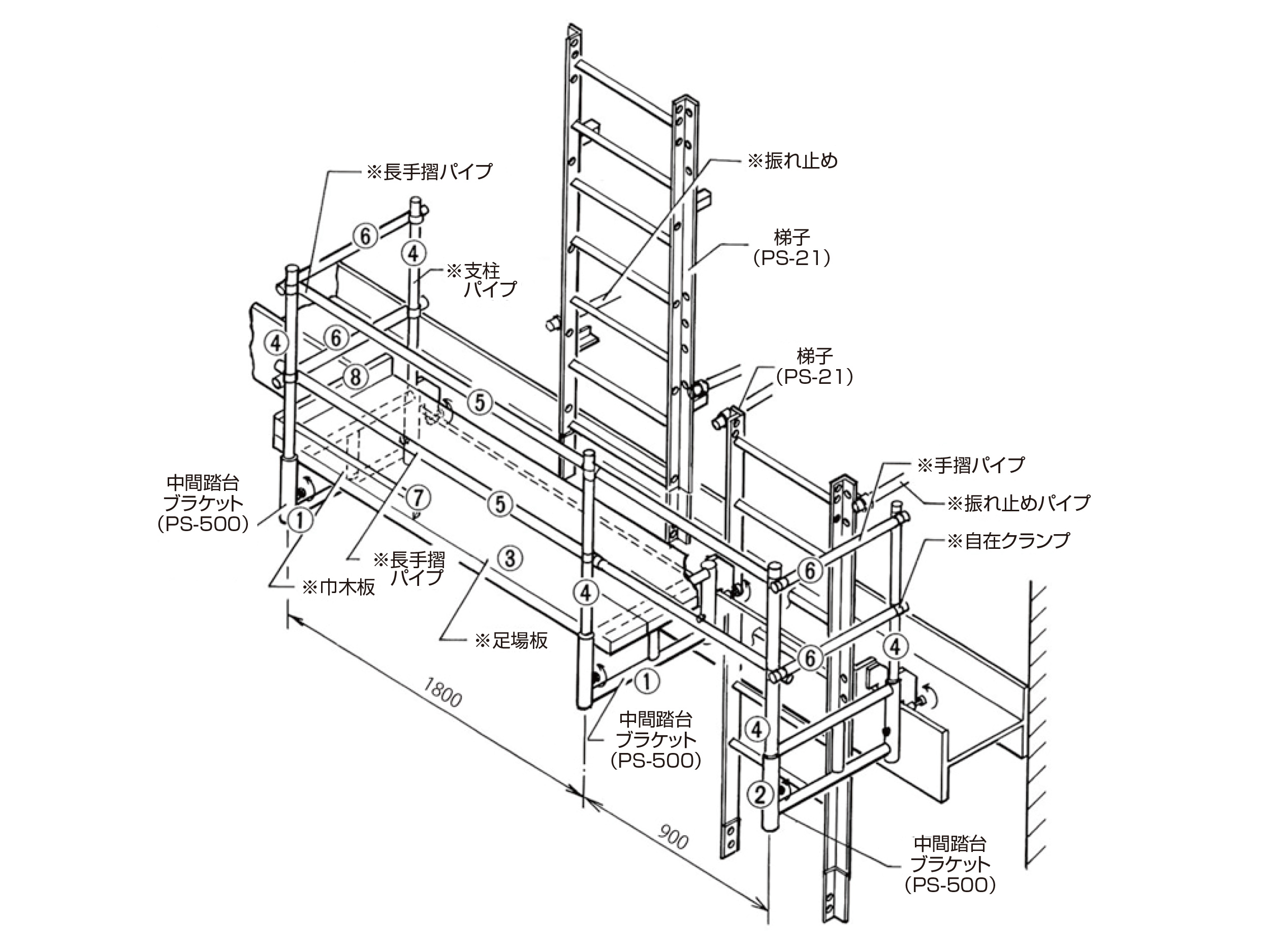

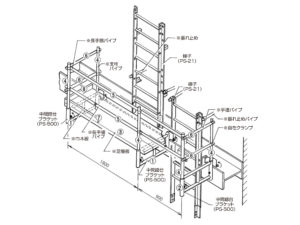

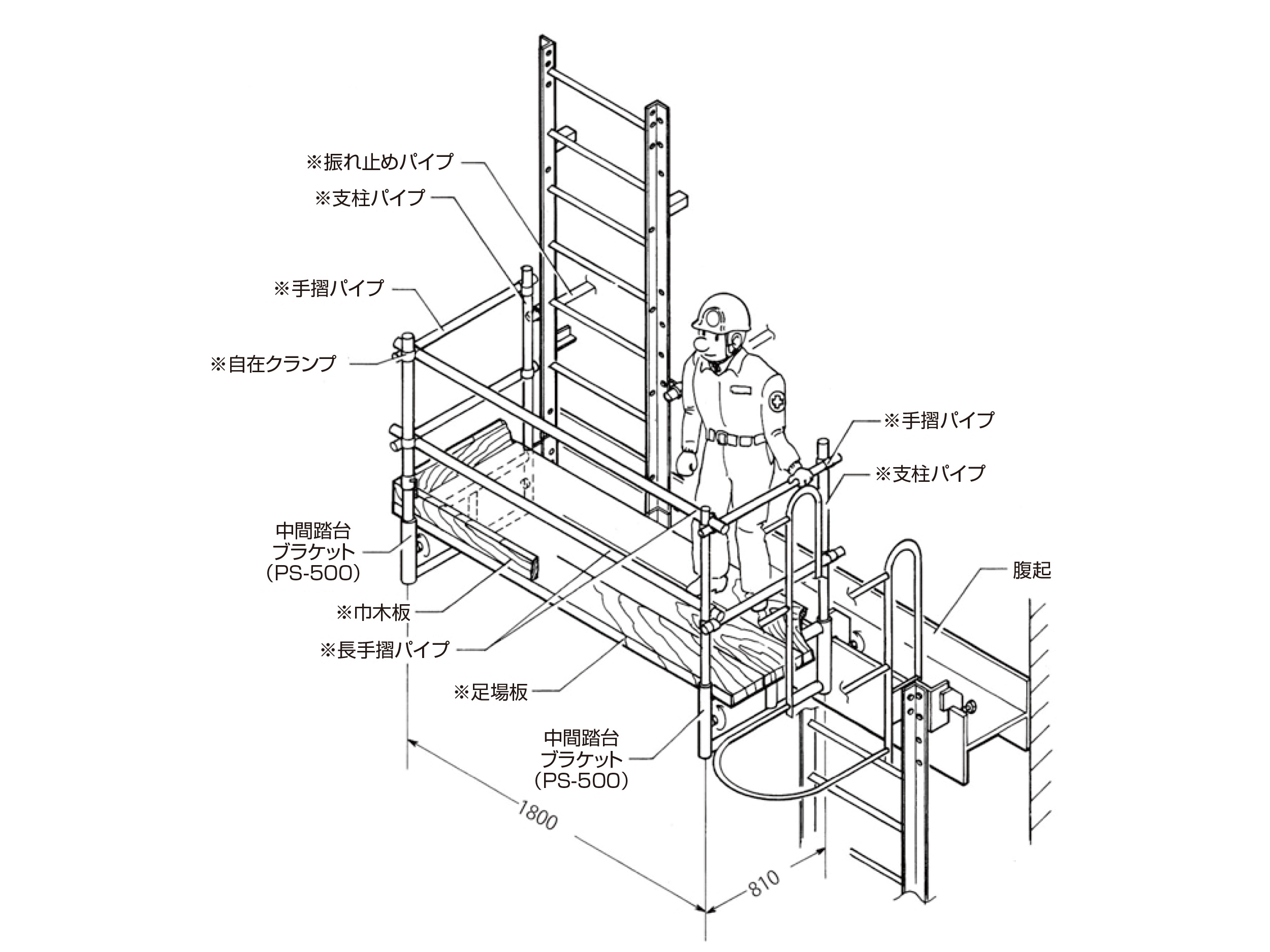

踊場2mの取付例

  • ③足場板/2000×240×40 3枚
  • ④支柱パイプ/48.6φ 1500ℓ 5本
  • ⑤長手摺パイプ/48.6φ 2本(パイプ長ℓは現場や取付箇所によって異なります。)
  • ⑥手摺パイプ/48.6φ 900 4本
  • 自在クランプ/48.6φ 10ヶ
  • ⑦、⑧/900×240 1枚、2000×240×40 1枚
  • 振れ止めパイプ/48.6φ 4本(パイプ長ℓは現場や取付箇所によって異なります。)

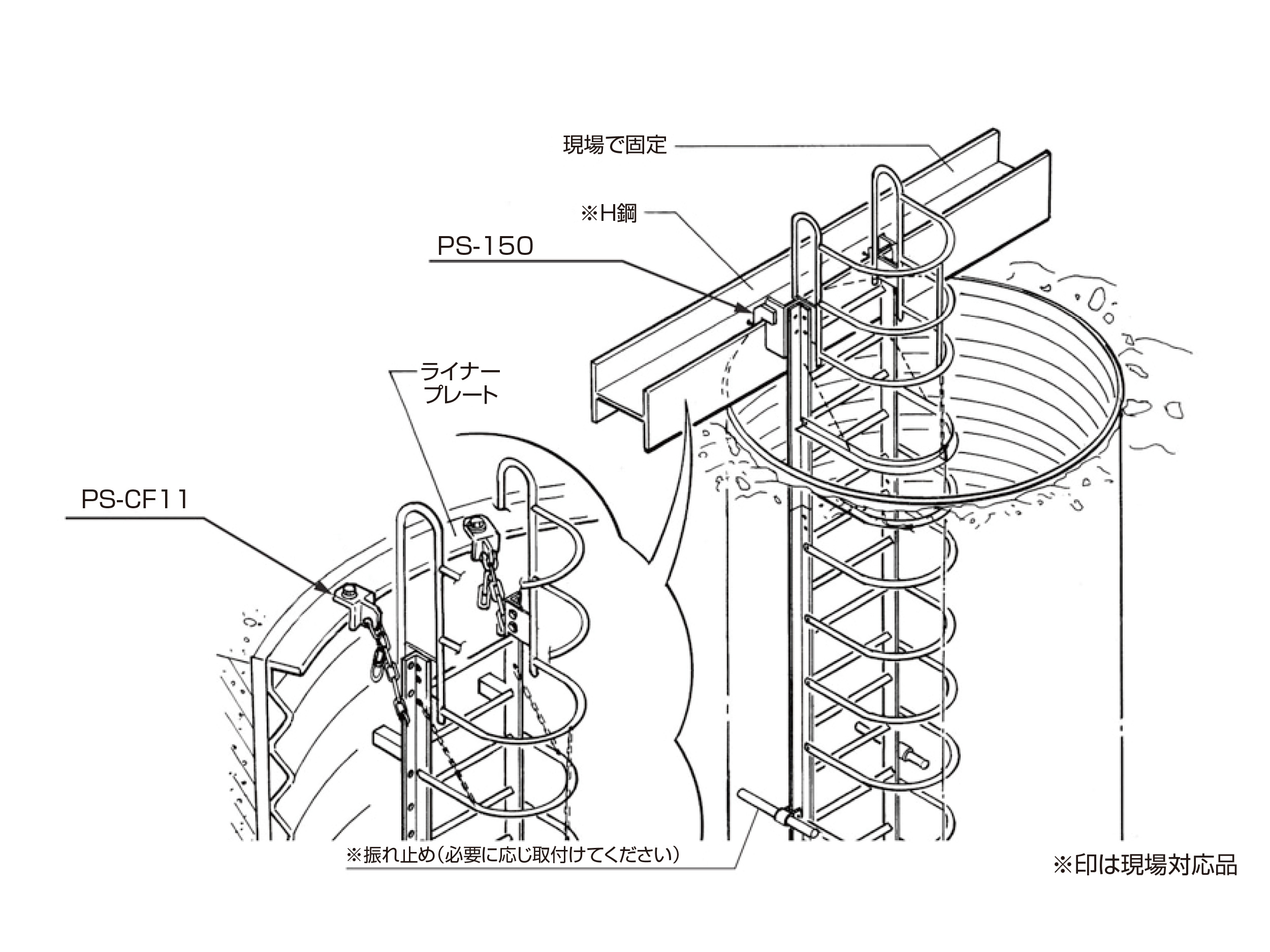

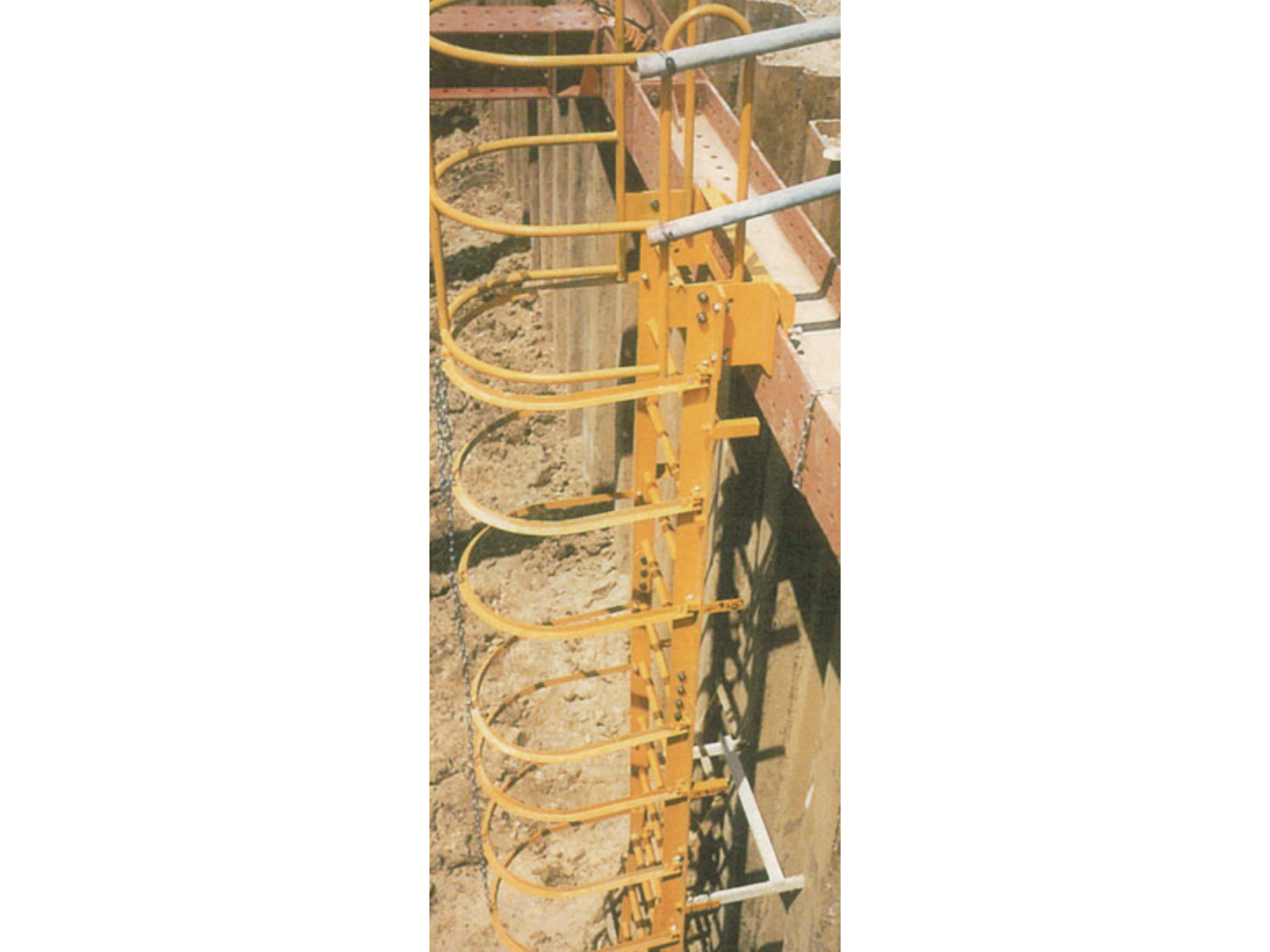

ライナープレートへの取付

注意事項

  • 単管パイプ、足場板、巾木板、クランプは、現場対応品。
  • 上記以外にも取付方法がありますので、ご相談下さい。
  • 10mを超える深さの場合5m以内ごとに踊り場が必要となります。(労働安全衛生規則第556条)
