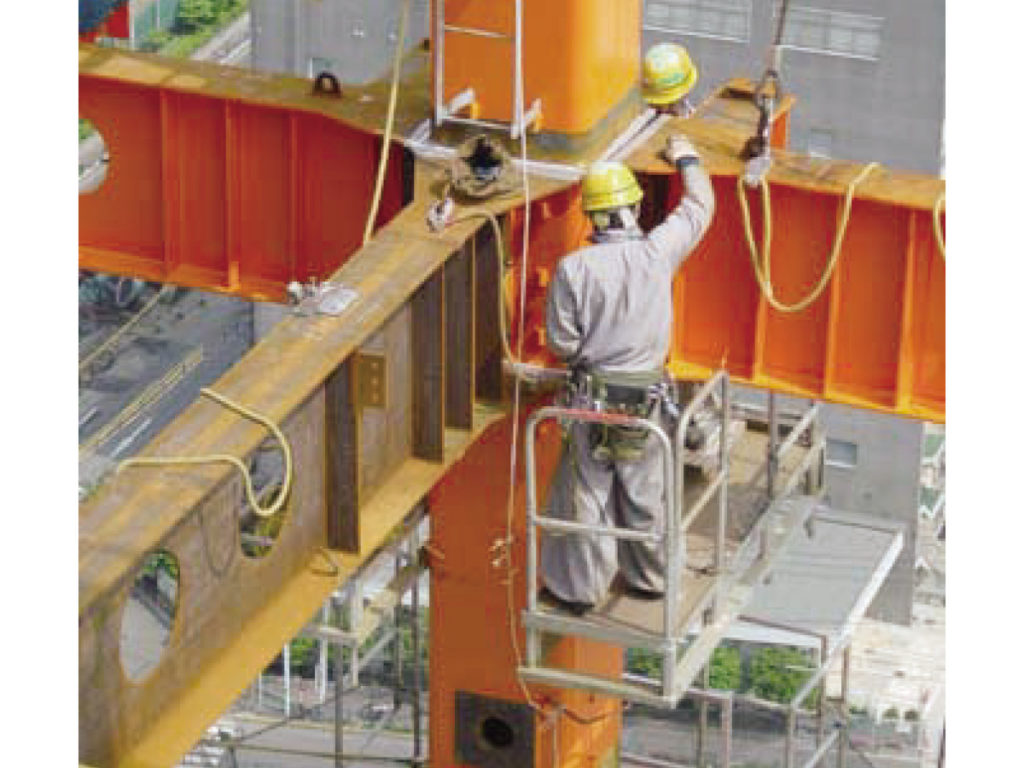

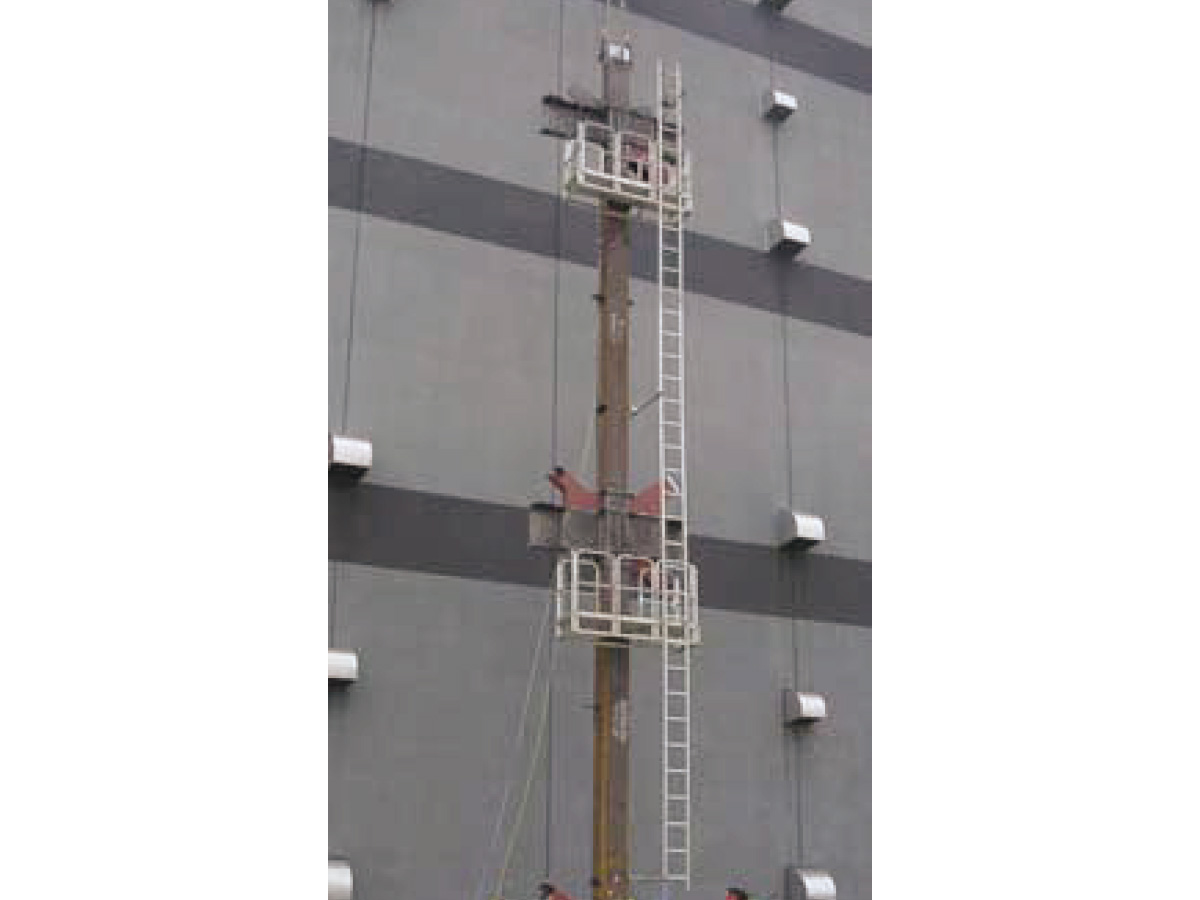

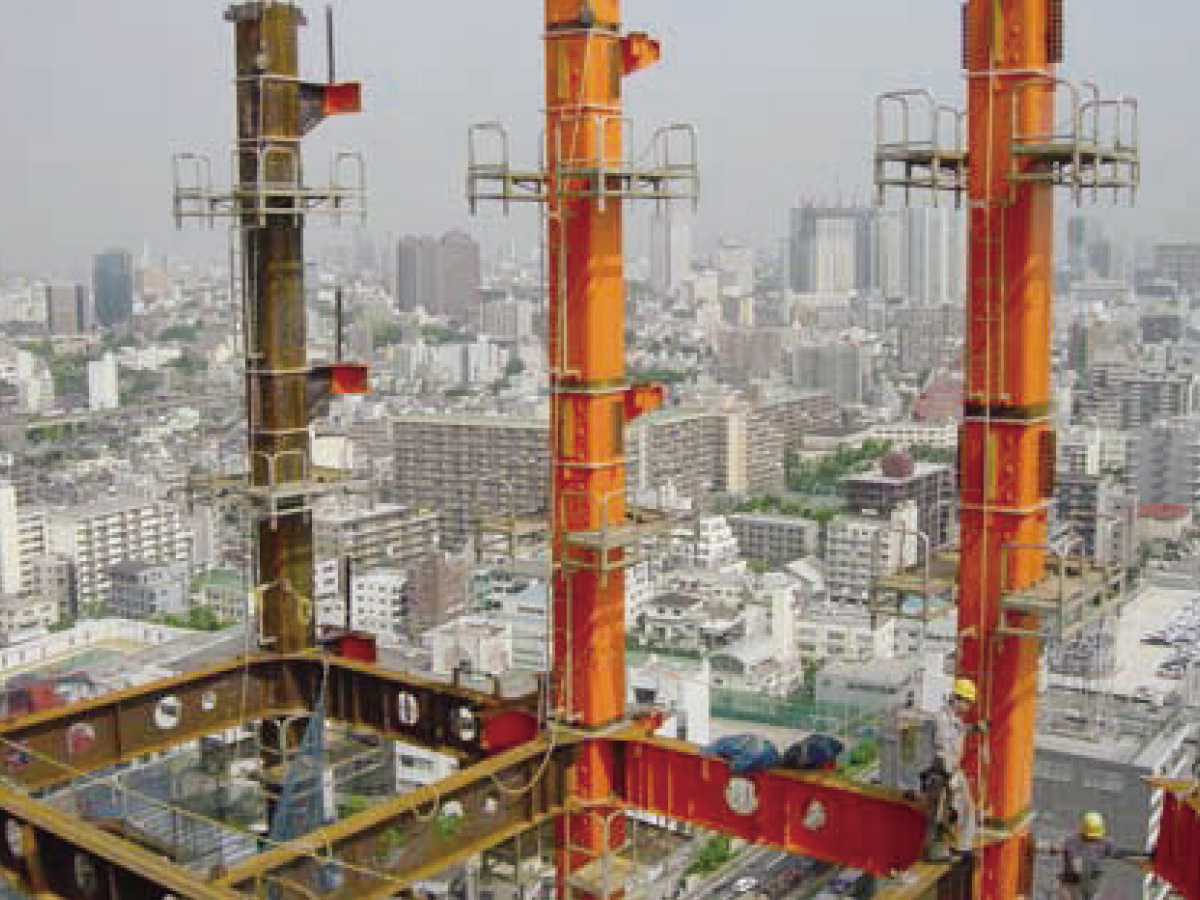

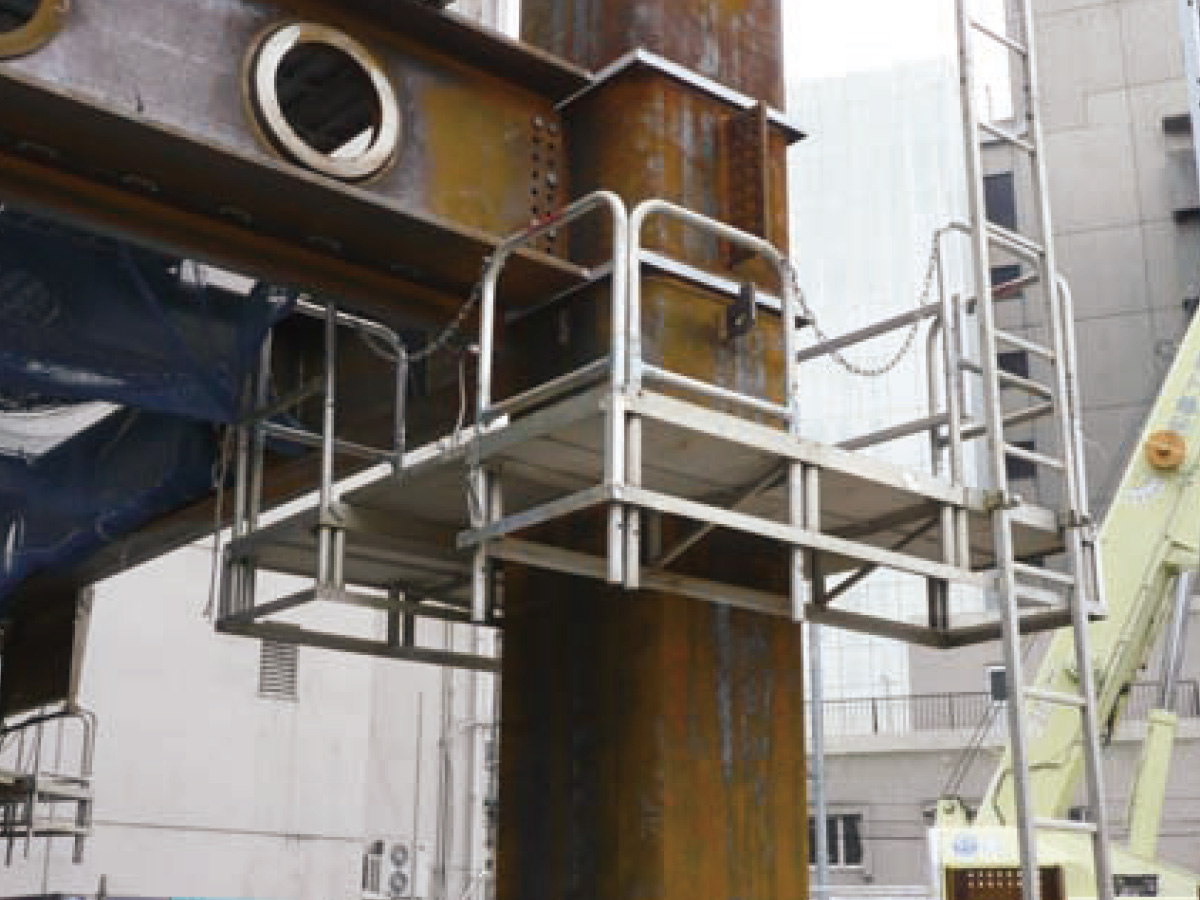

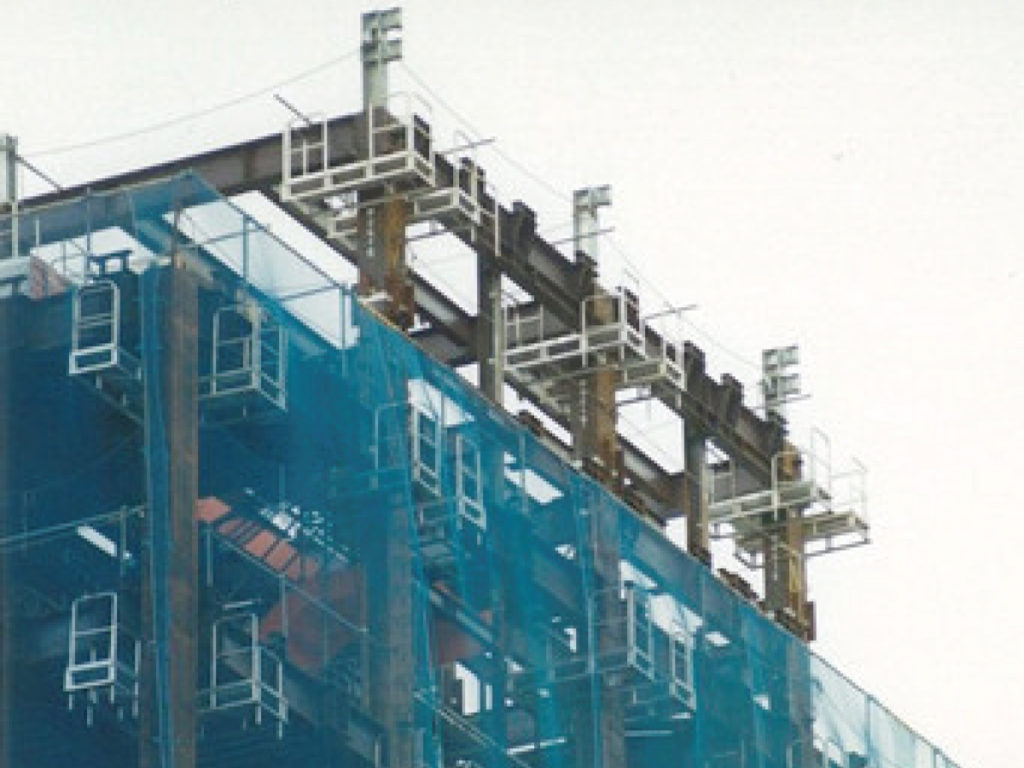

梁本締用足場コラムステージ （SS）

用途

工事工程
地下工事、鉄骨工事
商品分類
足場関係

仕様

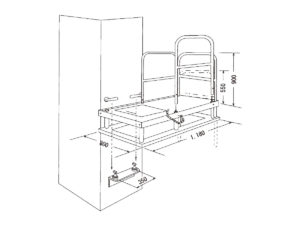

SSタイプ(一般用)
積載荷重（kN/kg） 端部 中央
1/100 2/200

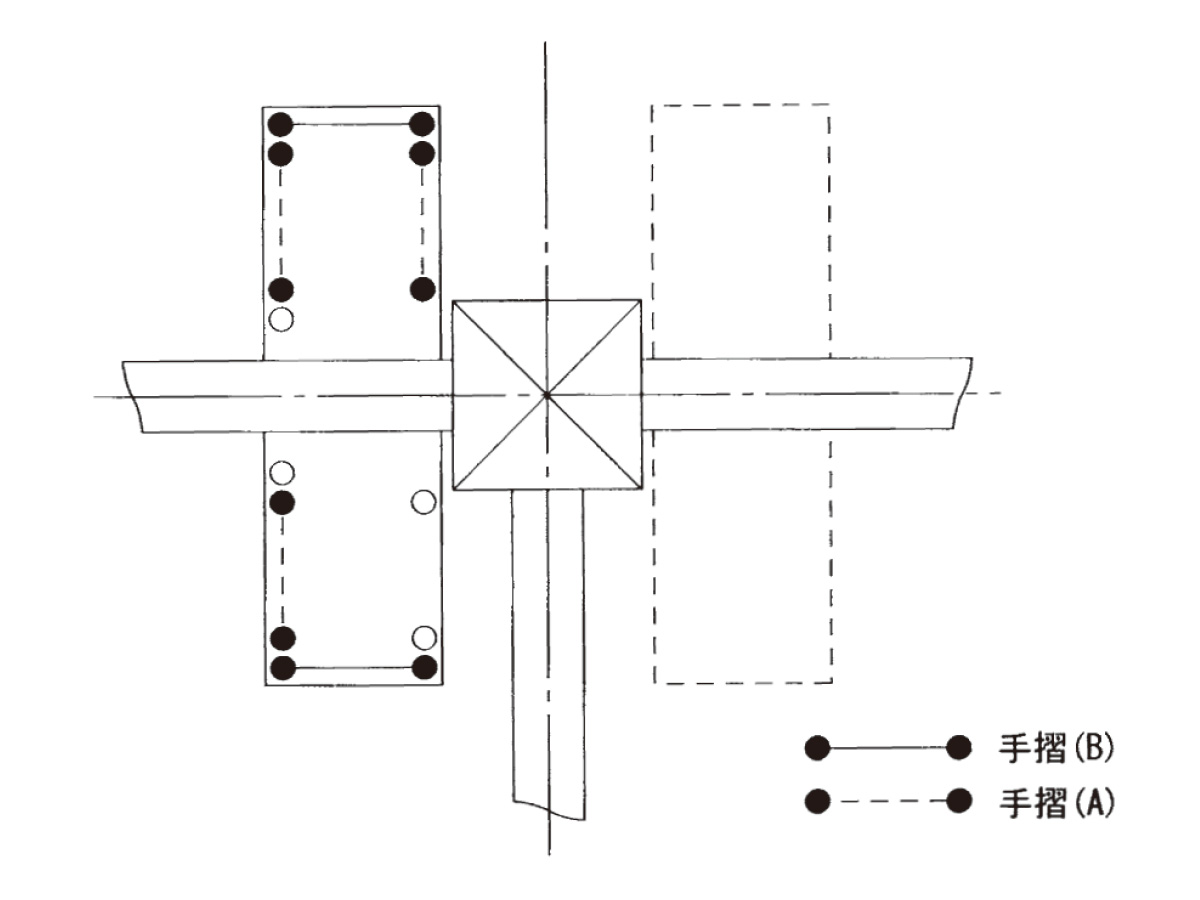

コラムSS1台の構成数量

型式 品名 自重(kg) 数量
SS コラムSS本体 21.2 1
SSTA コラムSS手摺(A)無印 1.8 3
SSTB コラムSS手摺(B)赤印 1.8 2
SSTS コラムSS手摺シャックル呼び8特 0.8 4
SSTC コラムSS手摺チェーン 0.5 2

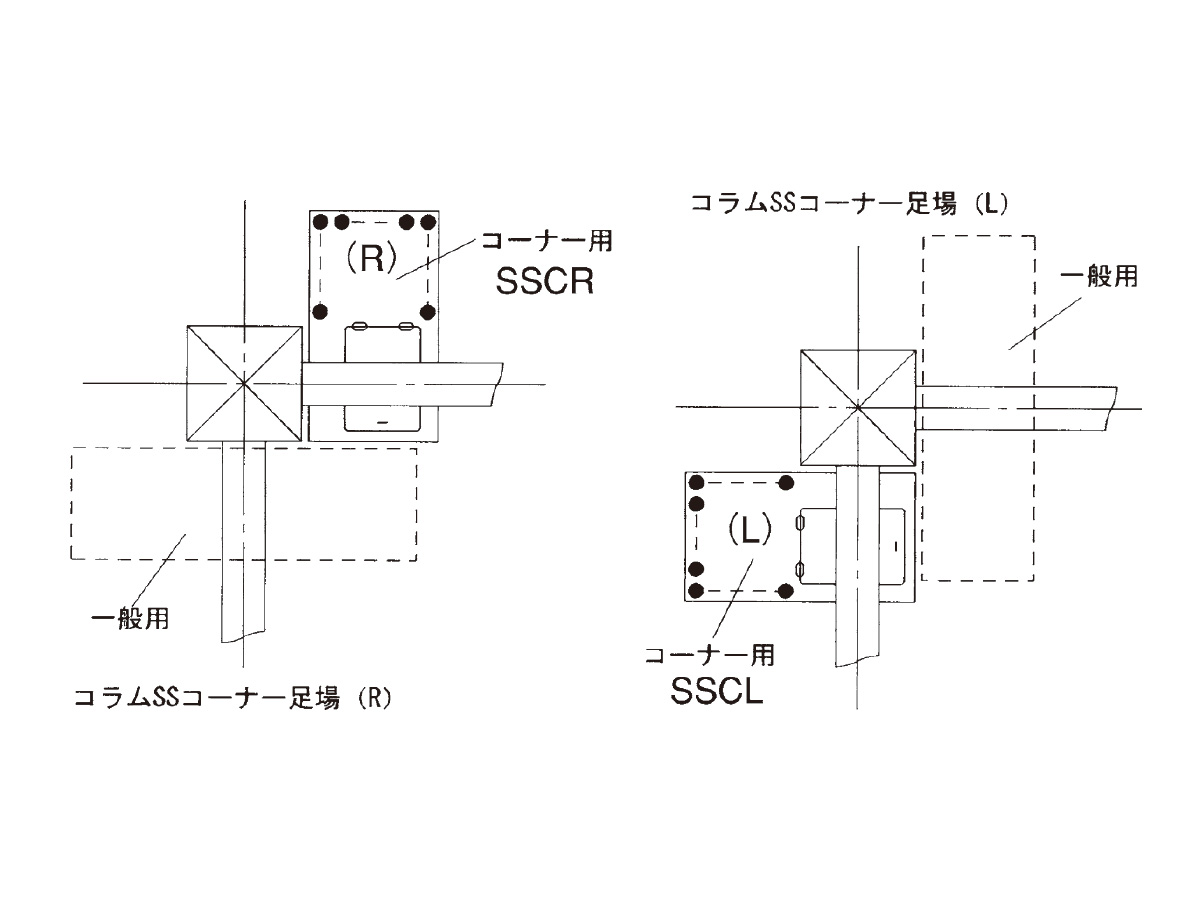

SSタイプ(コーナー用)
積載荷重（kN/kg） 端部 中央
1/100 2/200



コラムSS1台の構成数量

型式 品名 自重(kg) 数量 備考
SSCL コラムSSコーナー(L)本体 19.0 1 LまたはR
どちらかを選択
SSCR コラムSSコーナー(R)本体 19.0
SSTA コラムSS手摺(A)無印 1.8 3



コラムウィングステージ・手摺・連結手摺

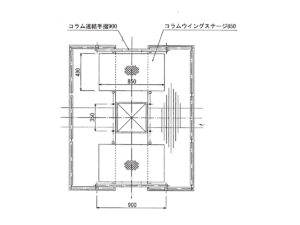

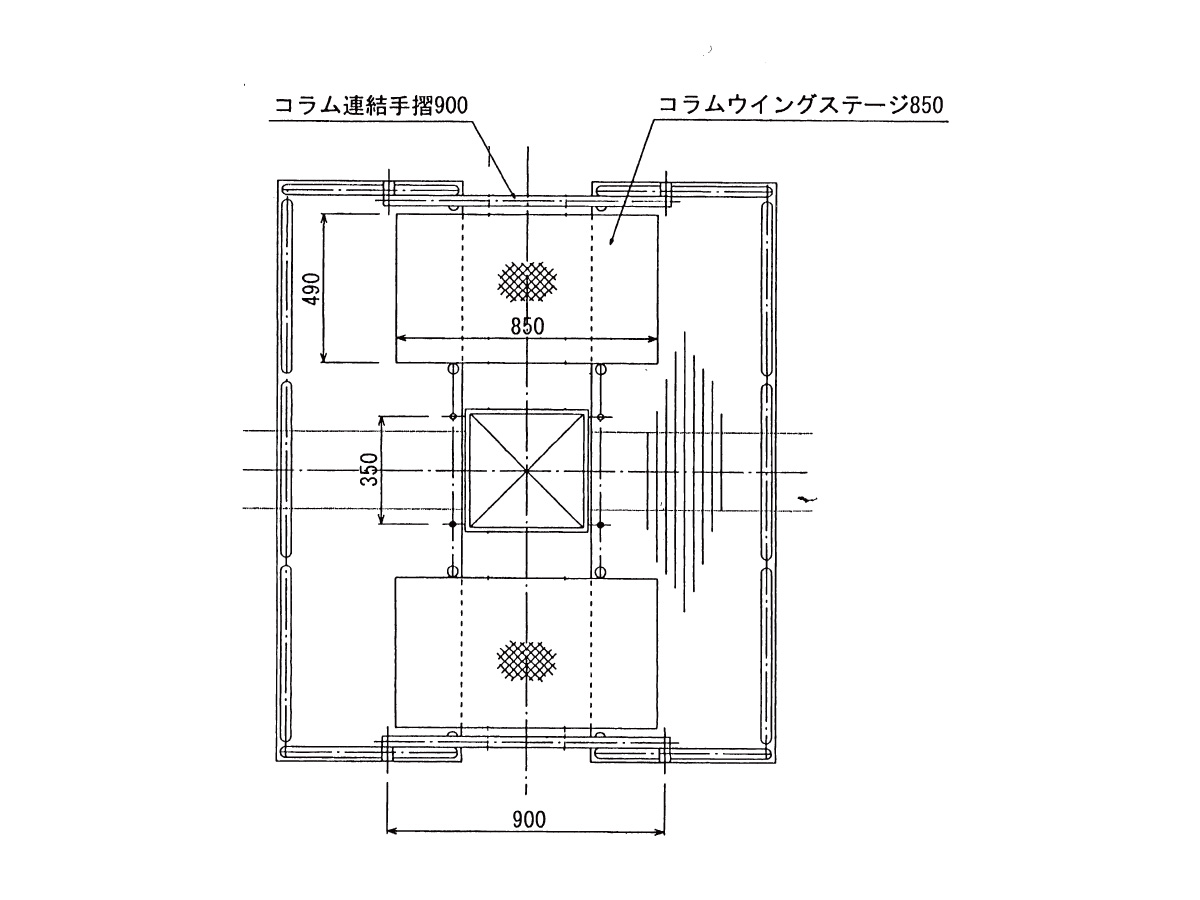

コラムウィングステージは、コラムステージSSタイプを向き合わせて使用する場合の、本体間の渡りに使用します。
コラムウィングステージは、ハネ上げ式となっておりますので、昇降にも便利になっております。コラムウイングステージにはコラムSS手摺チェーンを使用しますが、より強固な手摺が必要な場合、コラム連結手摺を使用します。



ウイングステージ仕様

型式 品名 ステージ取付方法(㎜) 自重(kg)
SSWS850 コラムウイングステージ850 □400〜□650 5.7
SSWS850(N) コラムウイングステージ850改 □400〜□700 5.3
SSWS1130 コラムウイングステージ1130 □700〜□1000 7.4
SSWS1130(N) コラムウイングステージ1130改 □700〜□1000 8.6
SSWS12 コラムウイングステージ1200 □400〜□1000 9.6



コラムSS用連結手摺仕様

型式 品名 自重(kg)
SSJT1102 コラムSS連結手摺1100改 4.1
SSJT141 コラムSS連結手摺1400改 4.3

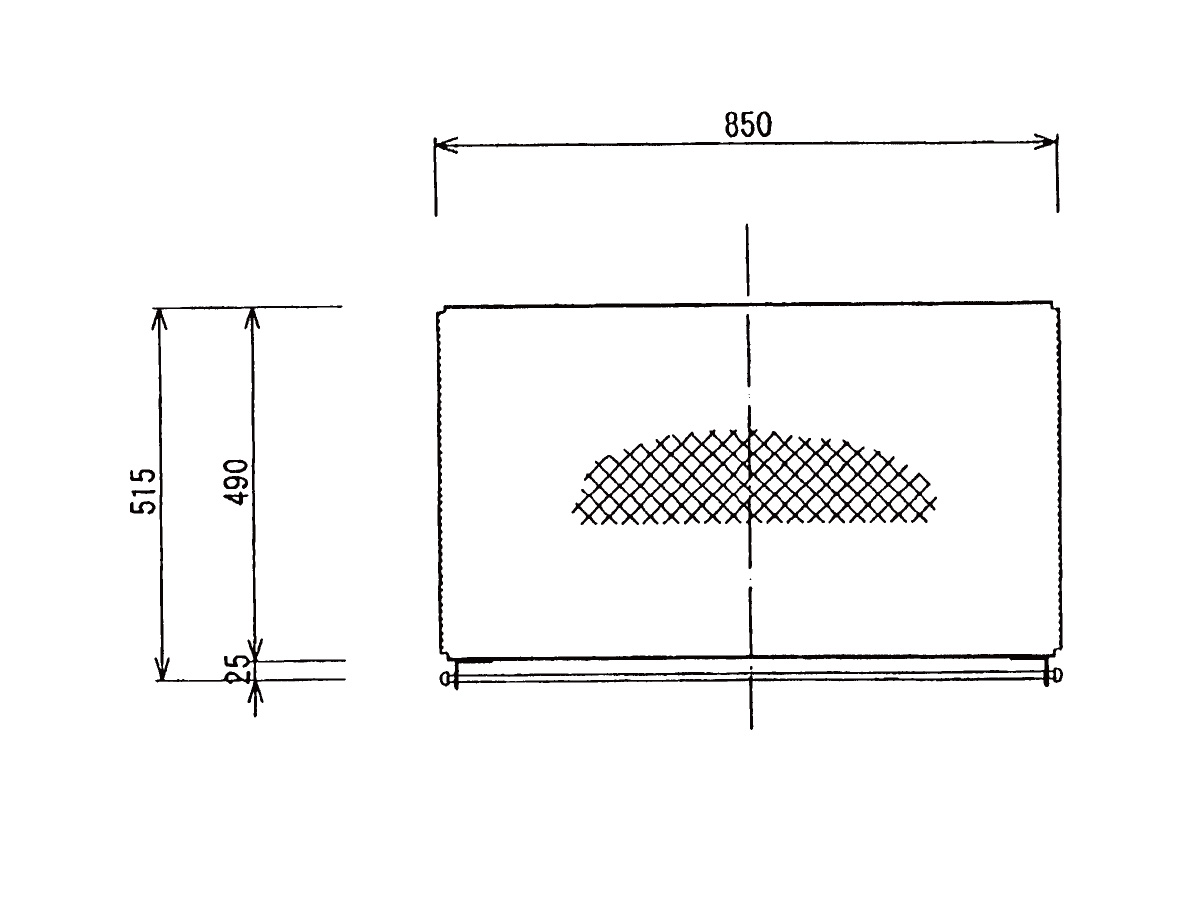

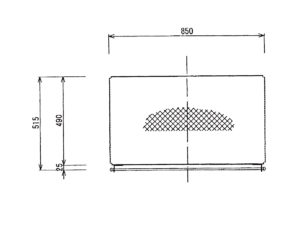

ウイングステージ850

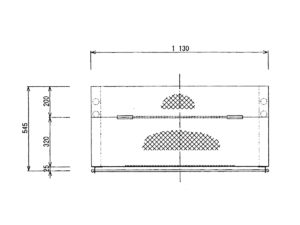

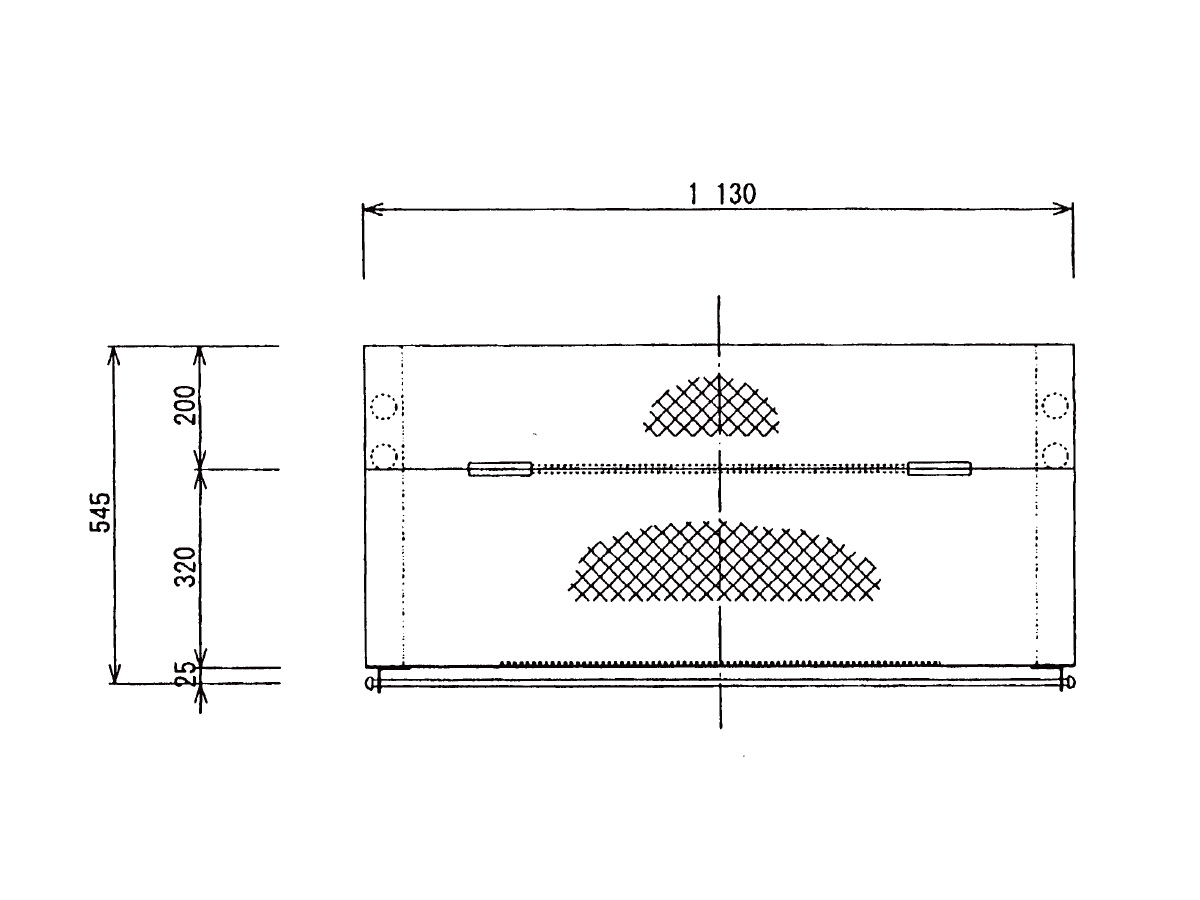

ウイングステージ1130

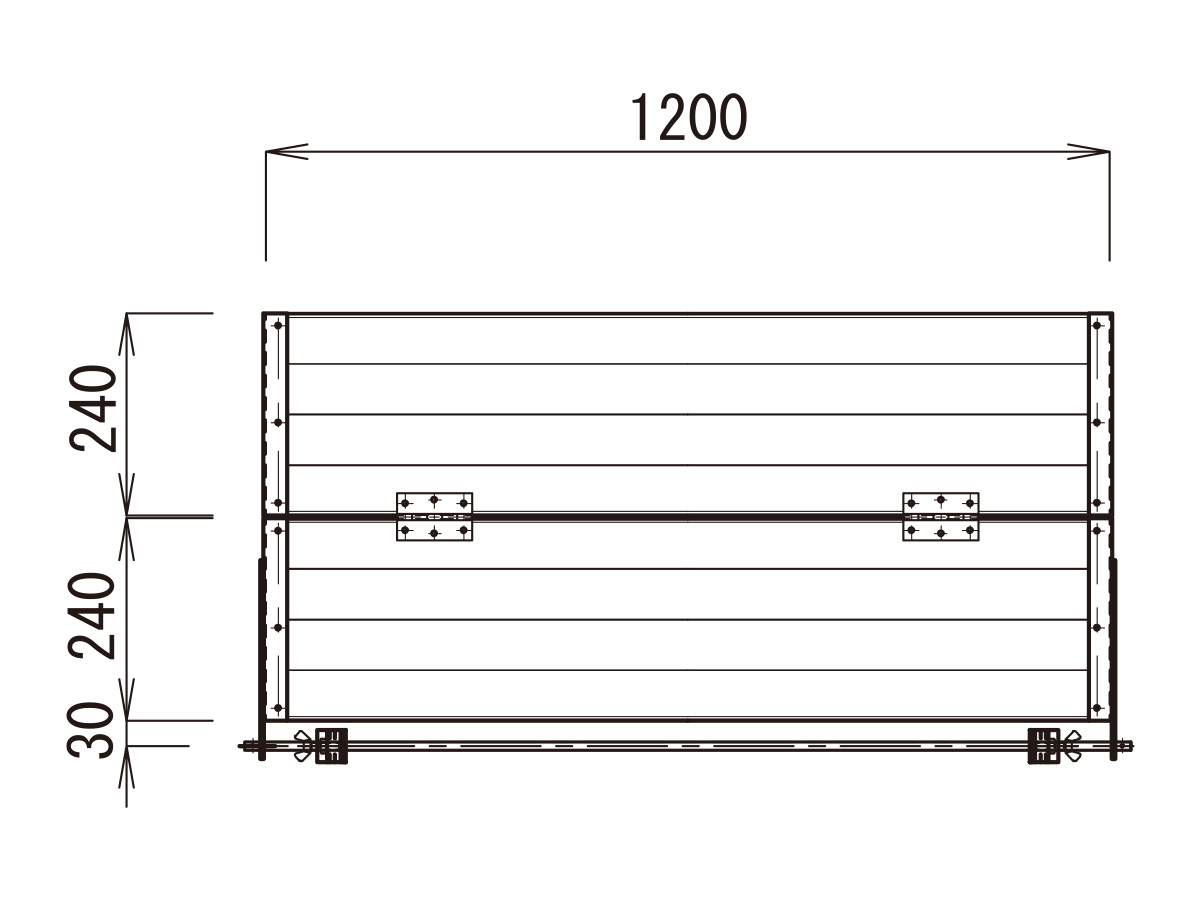

ウイングステージ1200

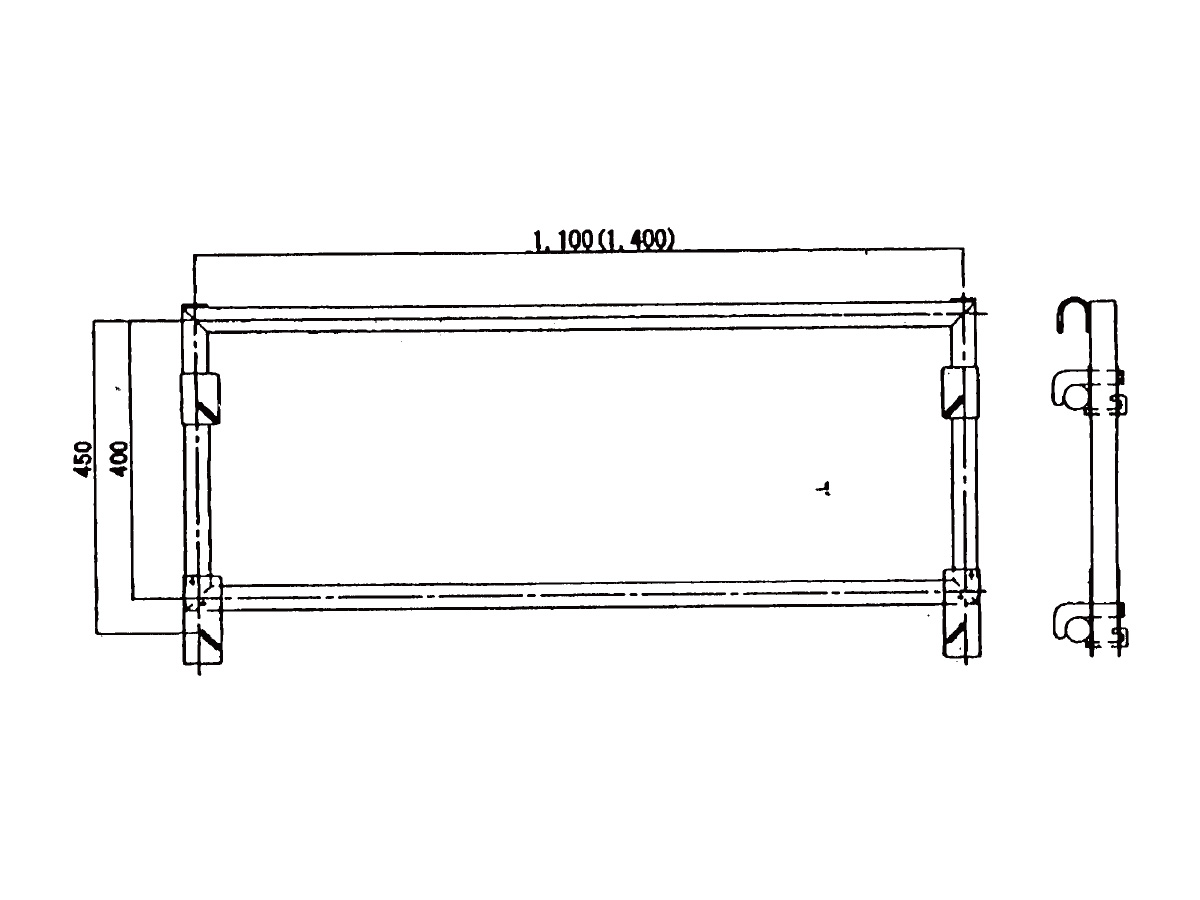

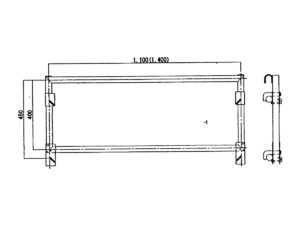

コラムSS用連結手摺1,100
コラムSS用連結手摺1,400
(梁本締用足場)SSタイプ コラムSSアタッチメント
積載荷重（kN/kg） 端部 中央
1/100 2/200



コラムSSアタッチメント仕様　

型式 品名 自重(kg)
SSN コラムSS 本体アタッチメント仕様 21.3

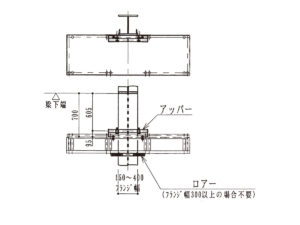

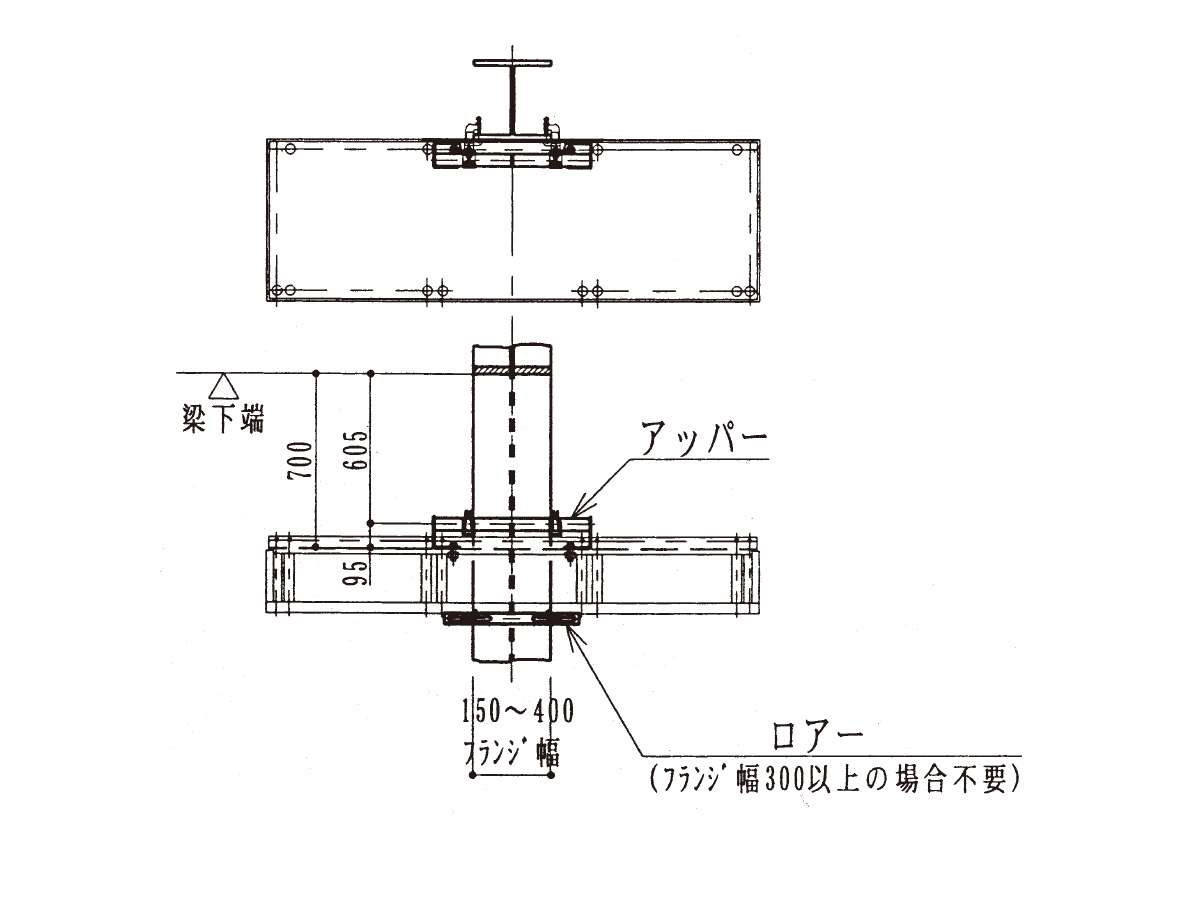

H柱には、先付ピース不要

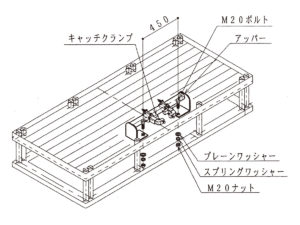

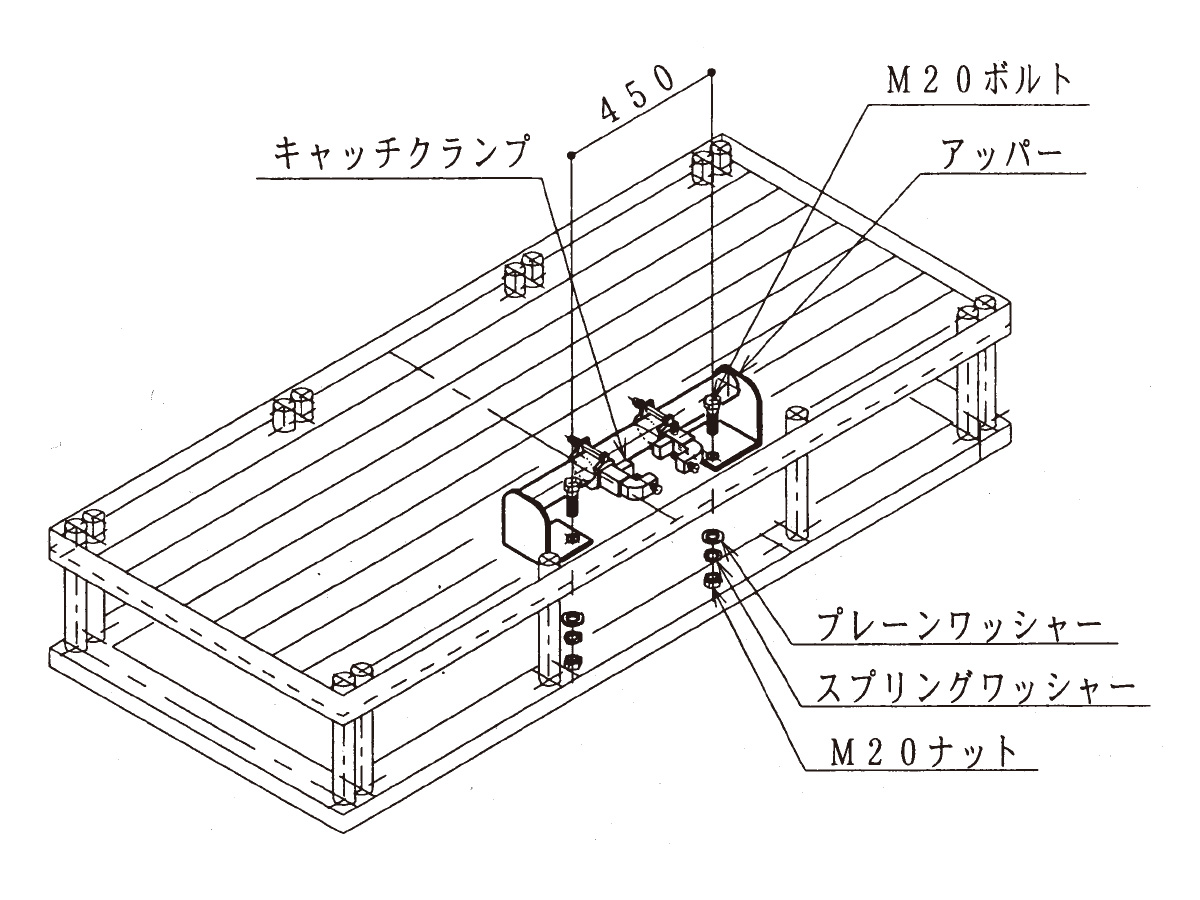

※アッパーを、M20のボルト、ナットでステージに固定する。

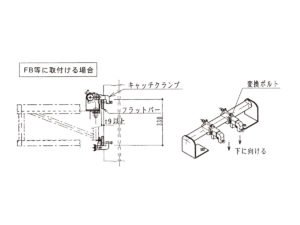

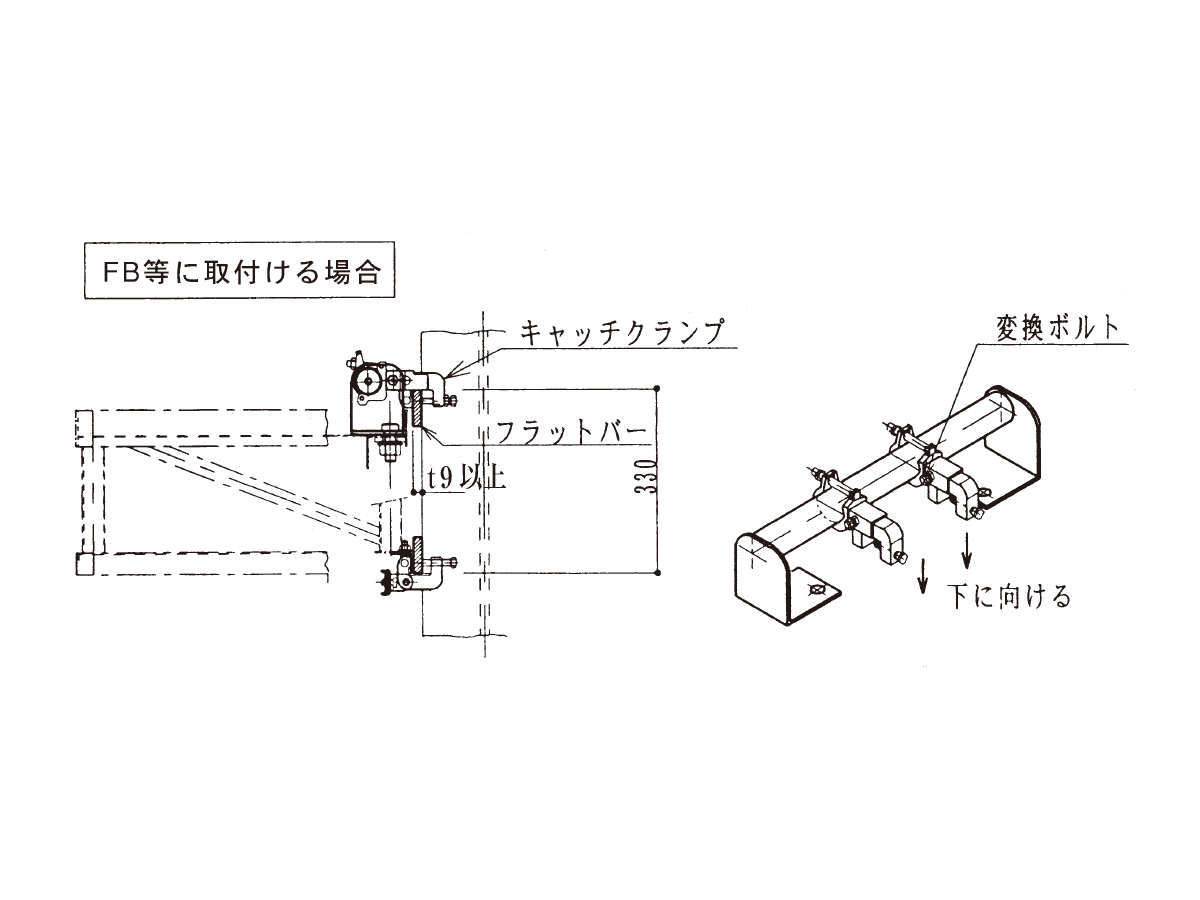

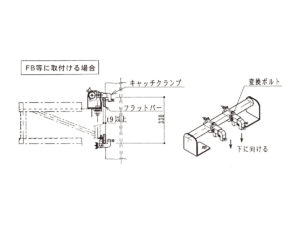

※キャッチクランプの向きを、変換ボルトにて固定する。
注）キャッチクランプのボルトは、34.4～44.2N・mのトルクで締付のこと

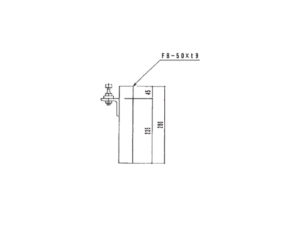

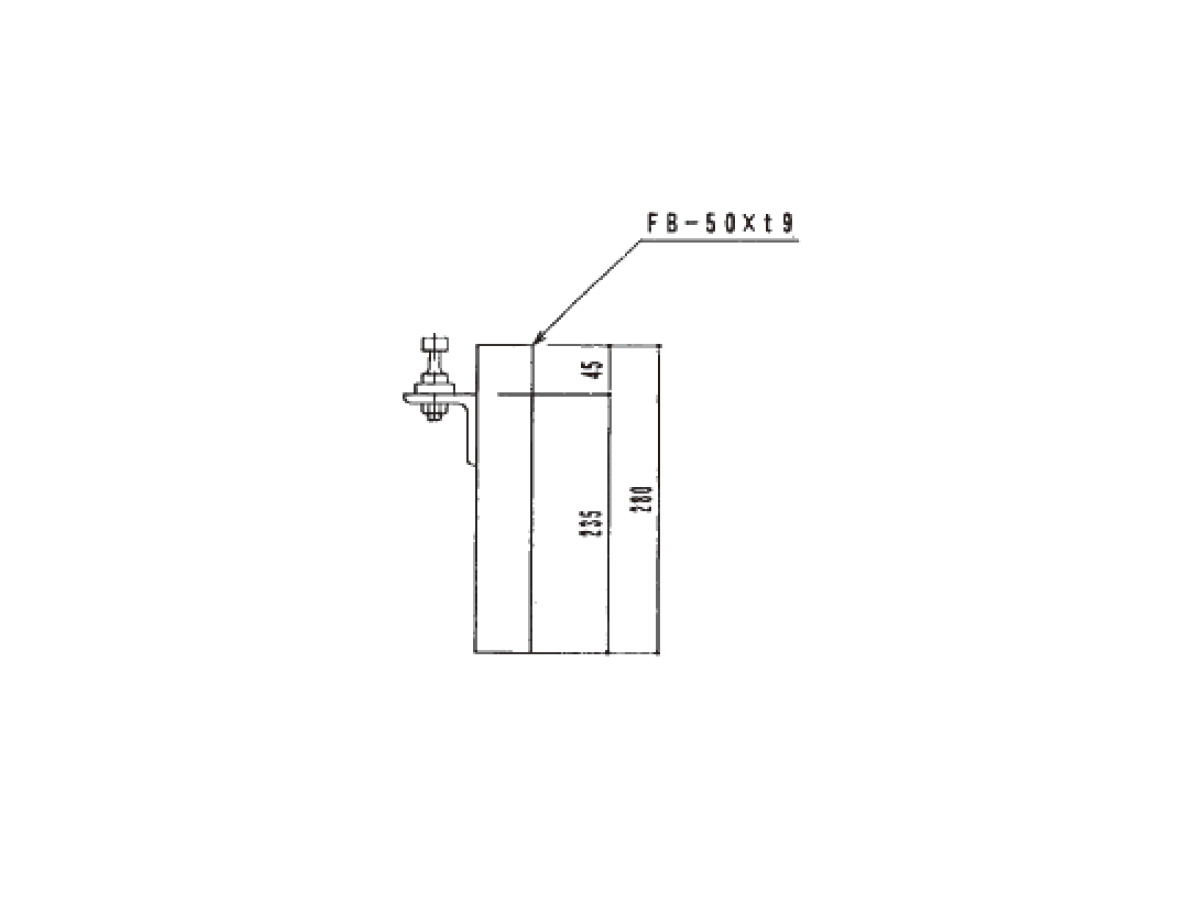

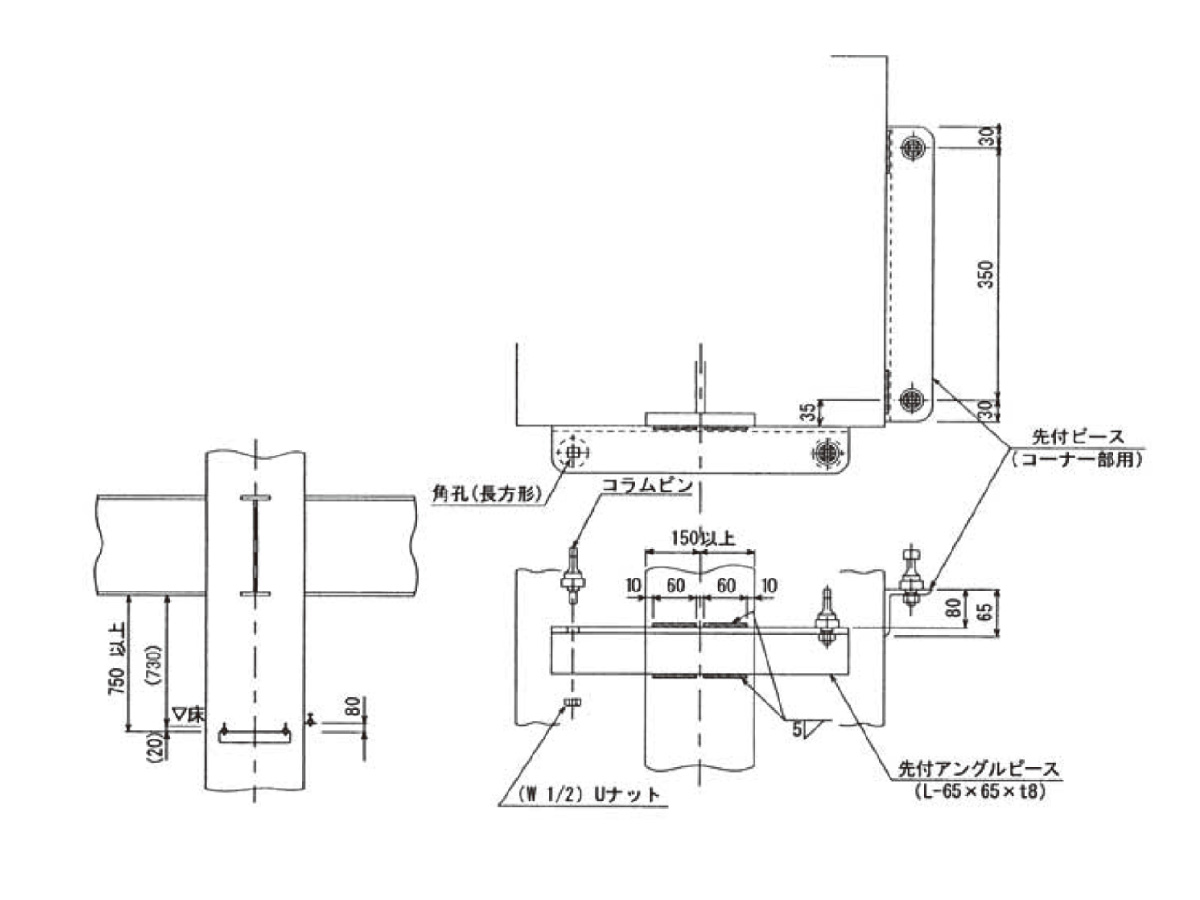

コラムSS先付ピース

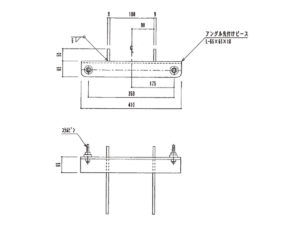

アングル・ピン一体型(販売品)

型式 品名 自重(kg)
SSPSE コラムSS 先付ピースアングル・ピン一体型 3.2



構成部材 個数
アングルピース 1
SSコラムピン 2
W 1/2六角Uナット(4T) 2



アングル・ピン一体型丸柱用特注品(販売品)



SSGP18
先付けピース適応柱寸法 φ250 ≦ 柱径 < φ550
ウィングステージ適応寸法
850幅……………φ250〜φ636
1130幅………… φ626〜φ850



SSGP30
先付けピース適応柱寸法 φ550以上
ウィングステージ適応寸法
850幅…………φ550〜φ680
1130幅……… φ670〜φ900

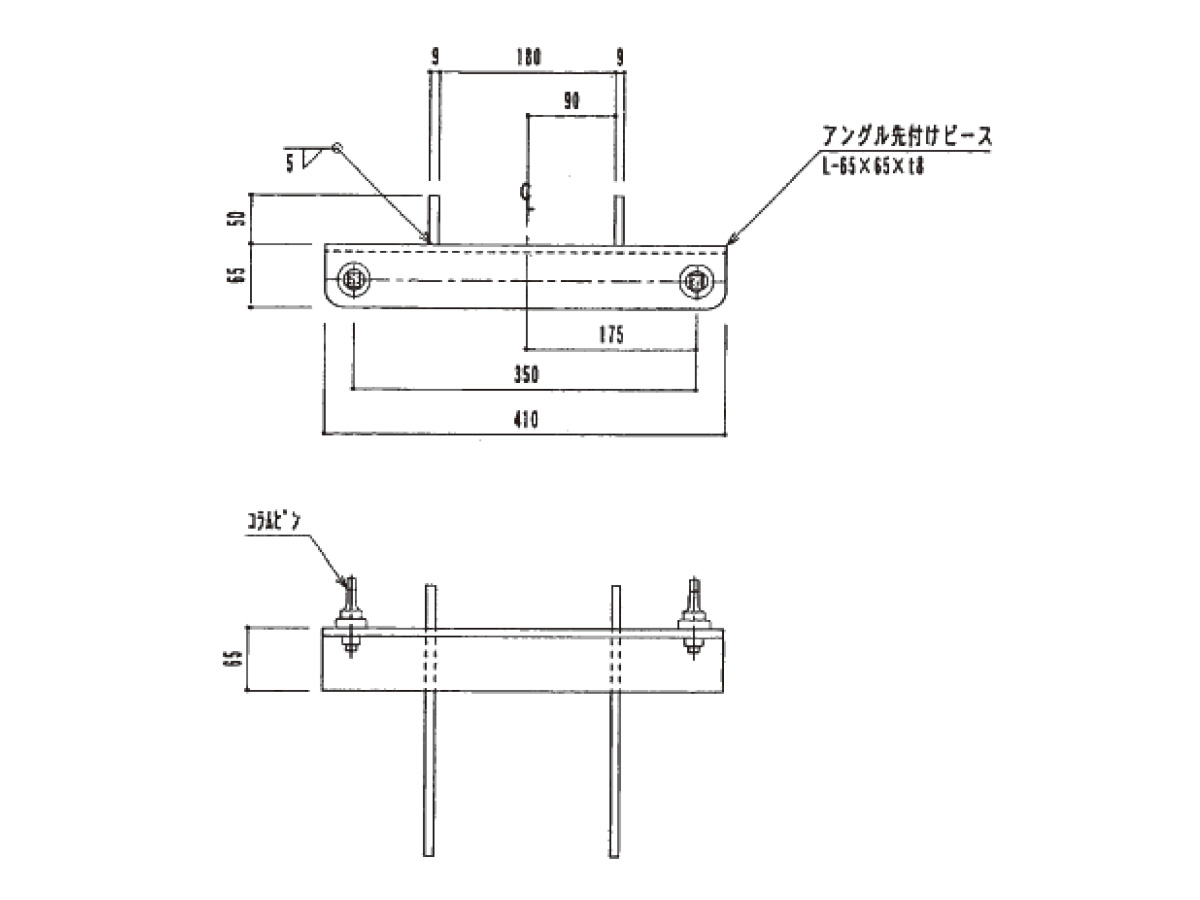

SSGP18

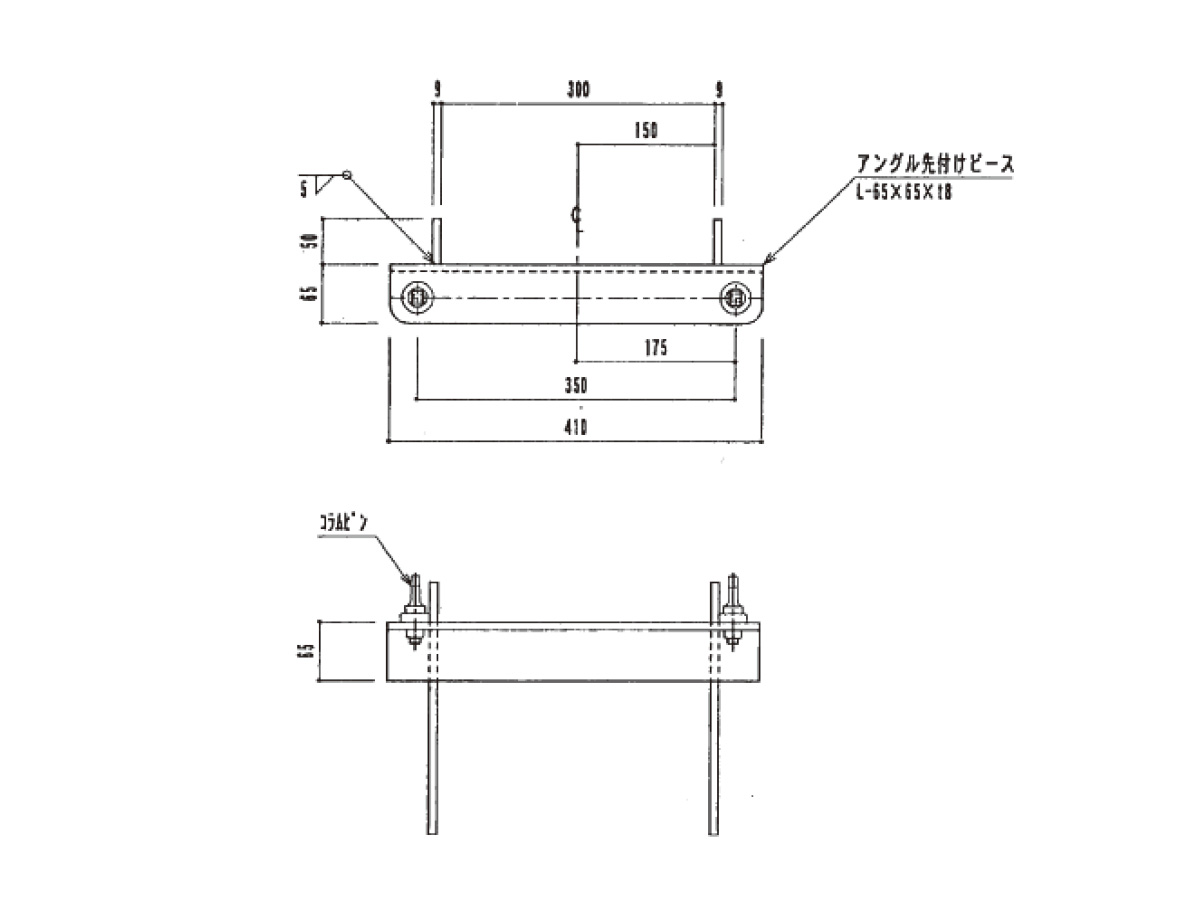

SSGP30

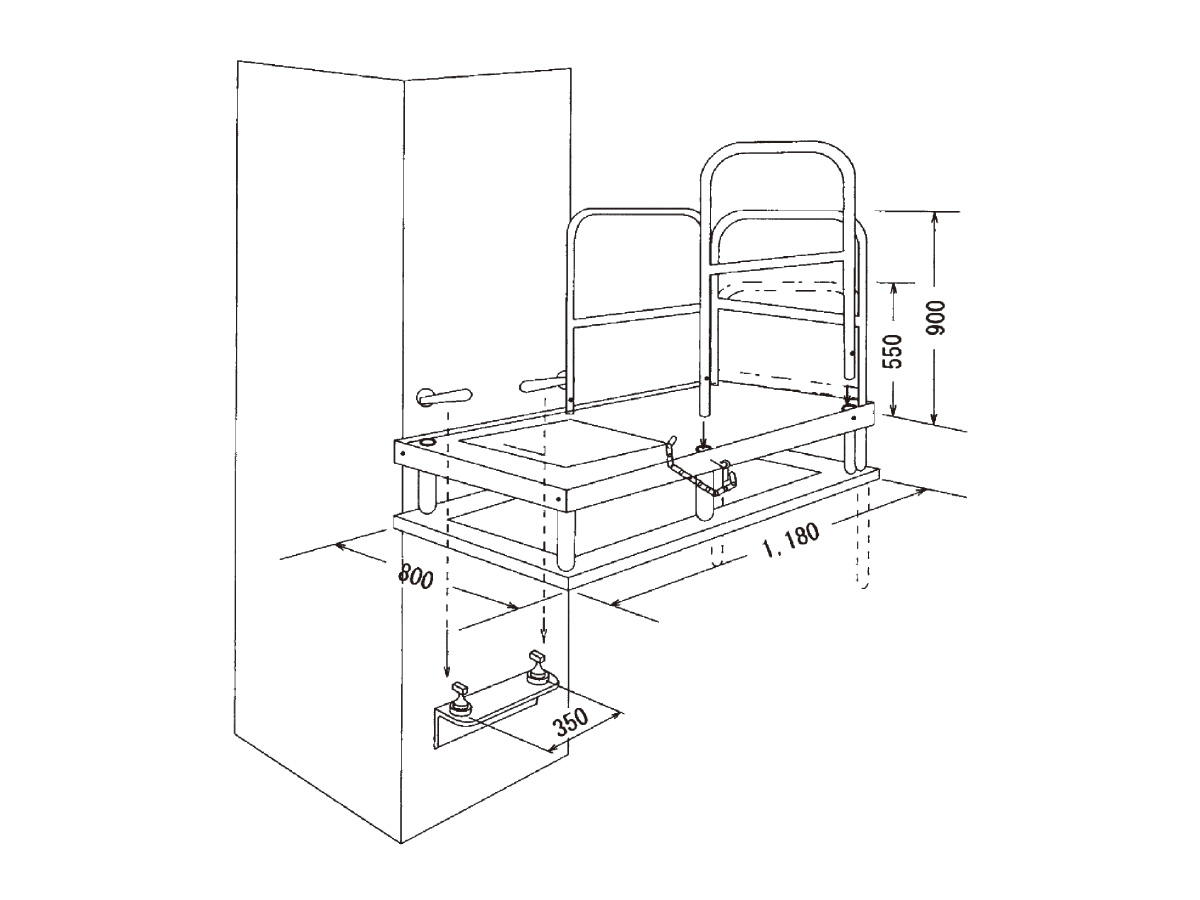

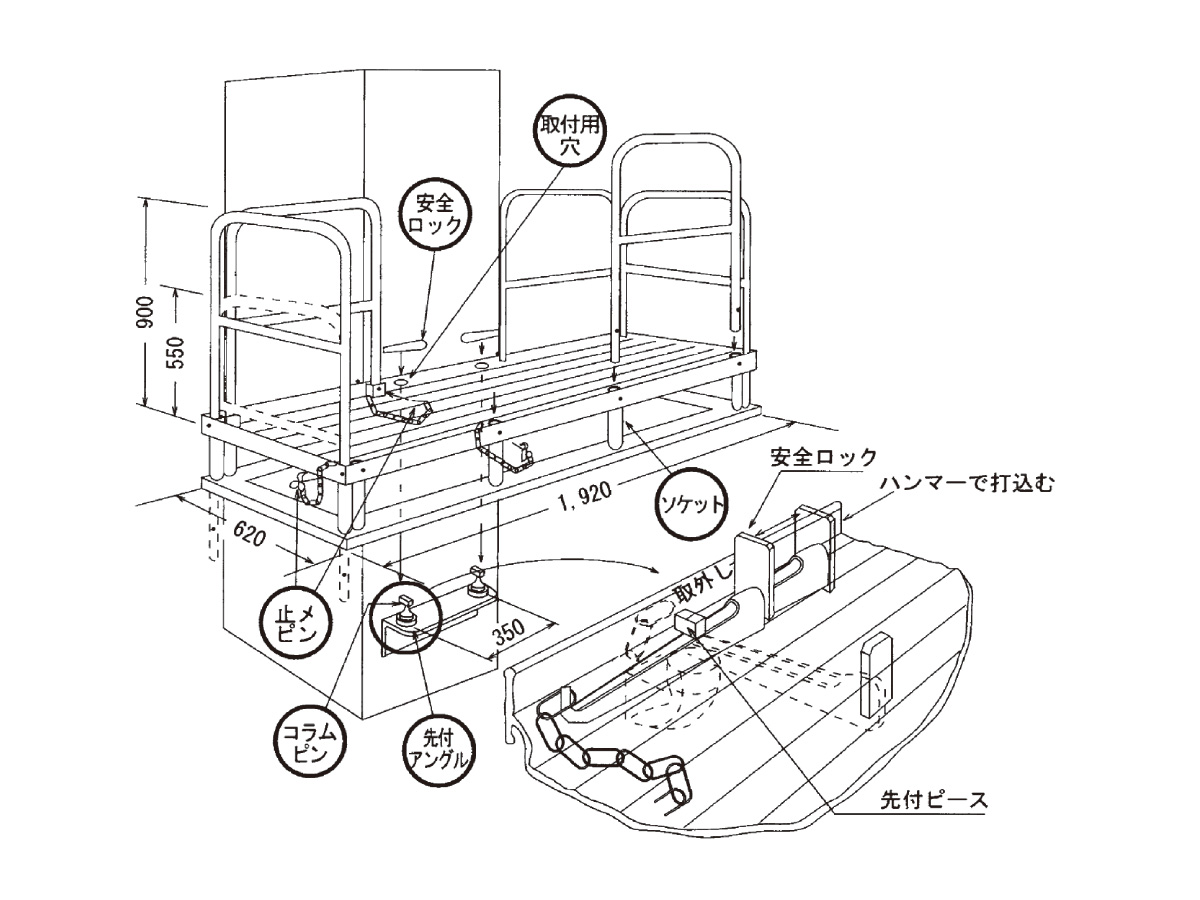

取付・取外し要領

  1. あらかじめ先付ピースを指定位置に工場溶接しておきます。
  2. 現場にてピースに足場板の取付用穴をはめ込み、穴からつき出したピースのネックに安全ロックを掛け、ハンマーで打ち込み固定（又は取外し）します。
  3. 手摺はソケットに差し込み、高さ調節した後止めピンで固定します。
  4. 取外しはこの逆の手順で行いますが、本体に乗ったままでの安全ロックの解除は危険ですので絶対にお止め下さい。

注意事項

安全帯はコラム手摺からとらないで下さい。また、手摺に足をかけたり、昇降用に利用しないで下さい。
