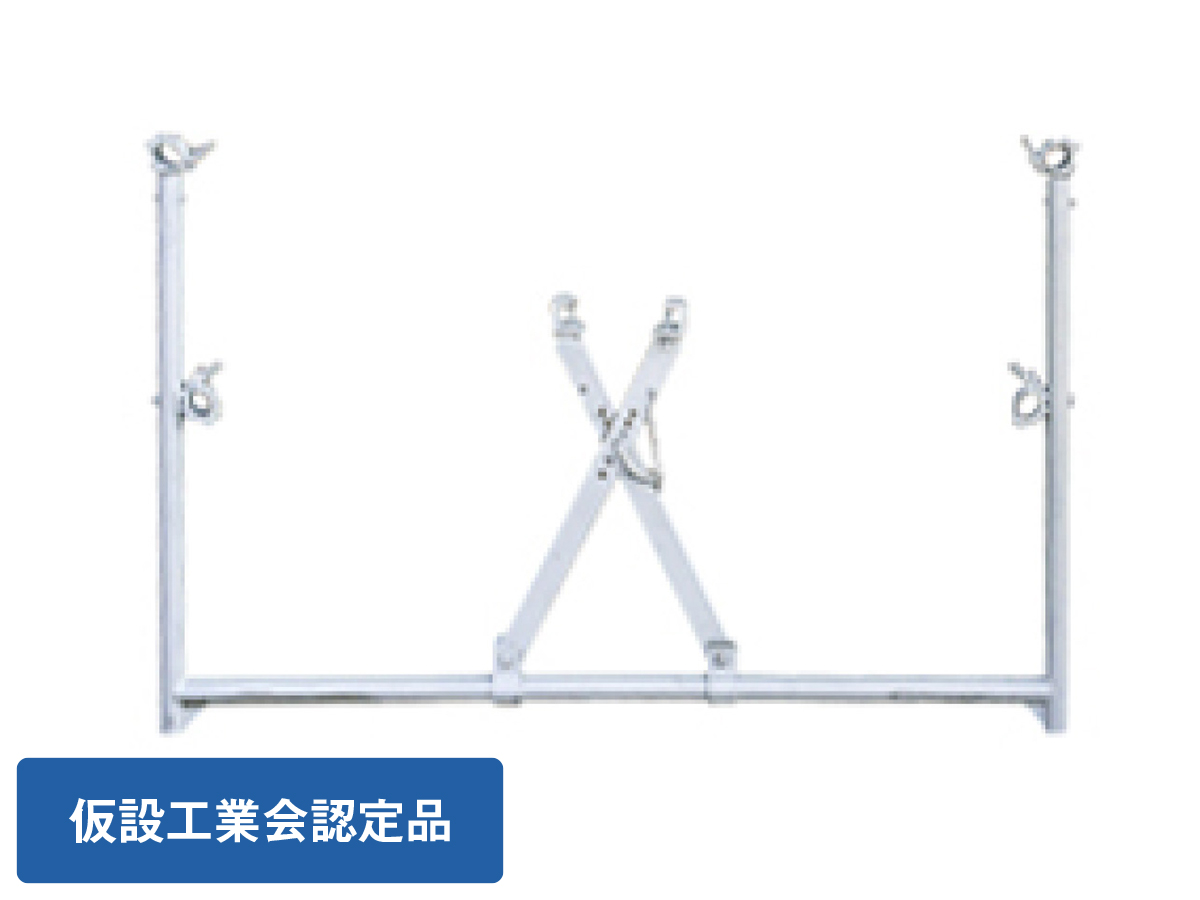

取付ピース不要鉄骨用つりわくクロスハンガー

仮設工業会認定品

用途

工事工程

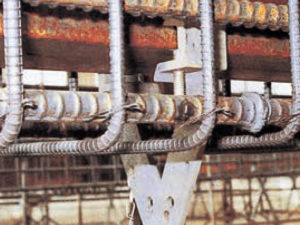

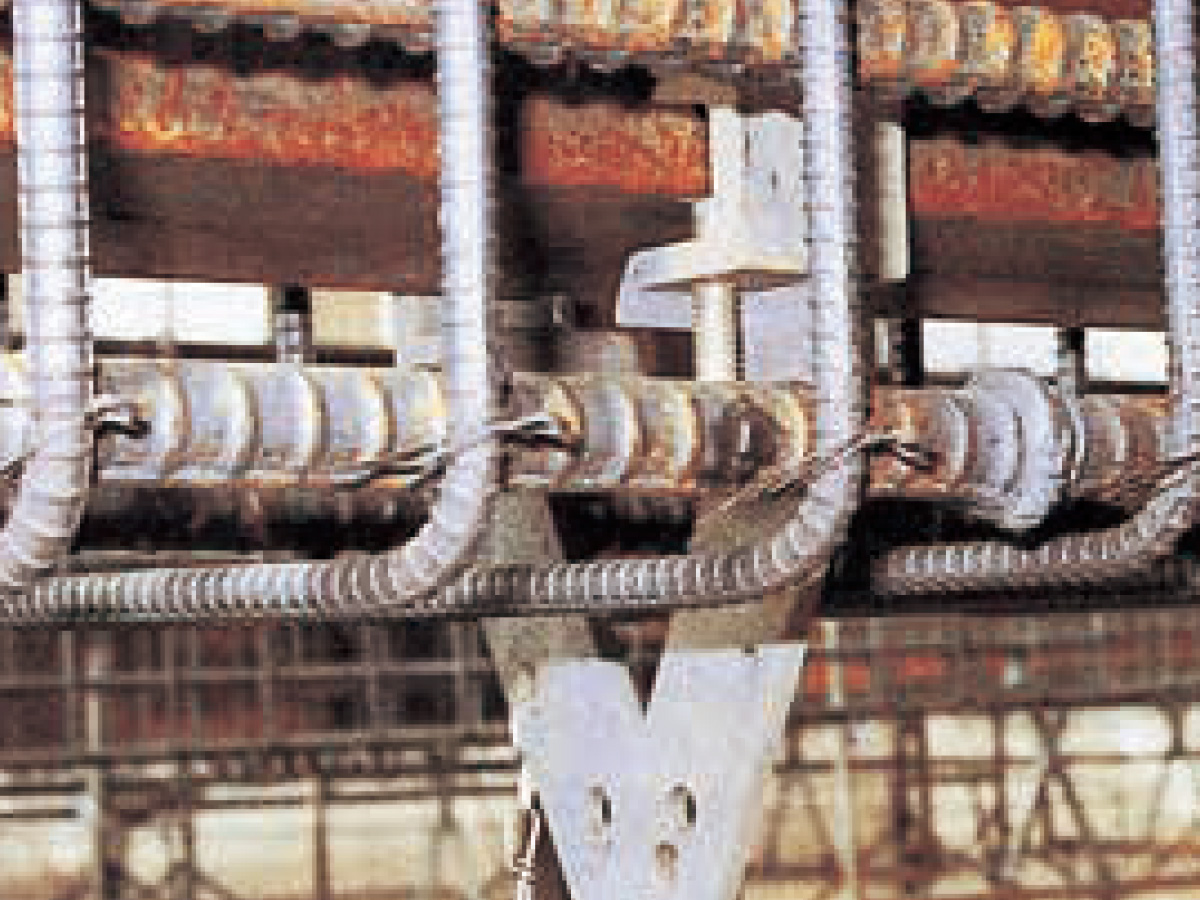

地下工事、鉄骨工事
商品分類
足場関係

特長

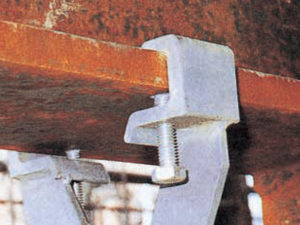

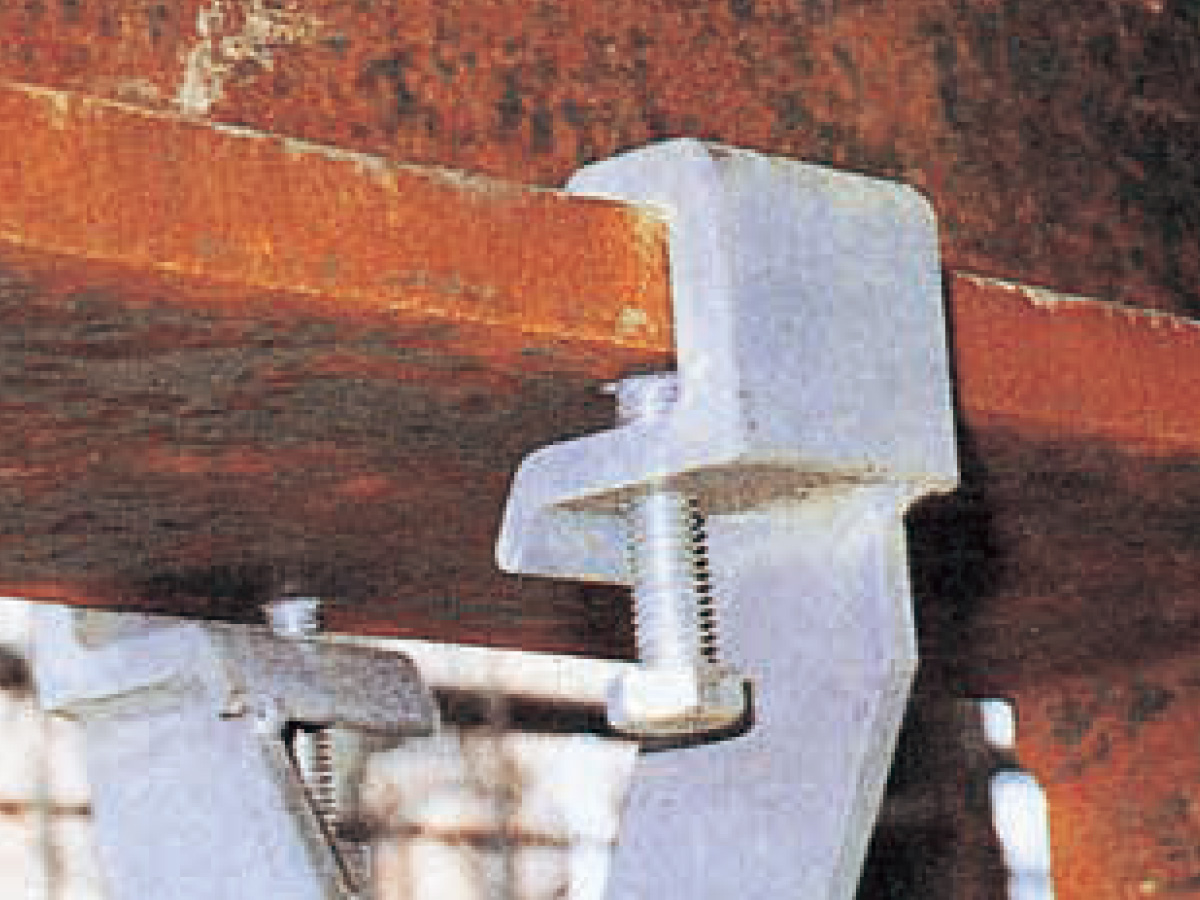

  • 鉄骨フランジをつかむ形式のため、取付け用ピースを溶接する必要がありません。
  • 鉄骨フランジ幅に合わせてクリップを締めるだけで調節が完了します。

仕様

適合フランジと作業床高さ



MX-300型、MC-300型

フランジの厚さ(㎜) 4～32
フランジ幅(㎜)
(許容差±5㎜以内)		 125 150 175 200 250 300
作業床高さ(㎜)
(A寸法)		 646 642 636 631 617 604
許容積載荷重(kN／kgf) 等分布荷重の場合、片側1.96／200 以内
自重(kg) 18.5（MX-300）/13.2（MC-300）



MX-500型

フランジの厚さ(㎜) 10～42
フランジ幅(㎜)
(許容差±5㎜以内)		 300 350 400 450 500
作業床高さ(㎜)
(A寸法)		 695 680 670 655 630
許容積載荷重(kN／kgf) 等分布荷重の場合、片側1.96／200 以内
自重(kg) 13.2

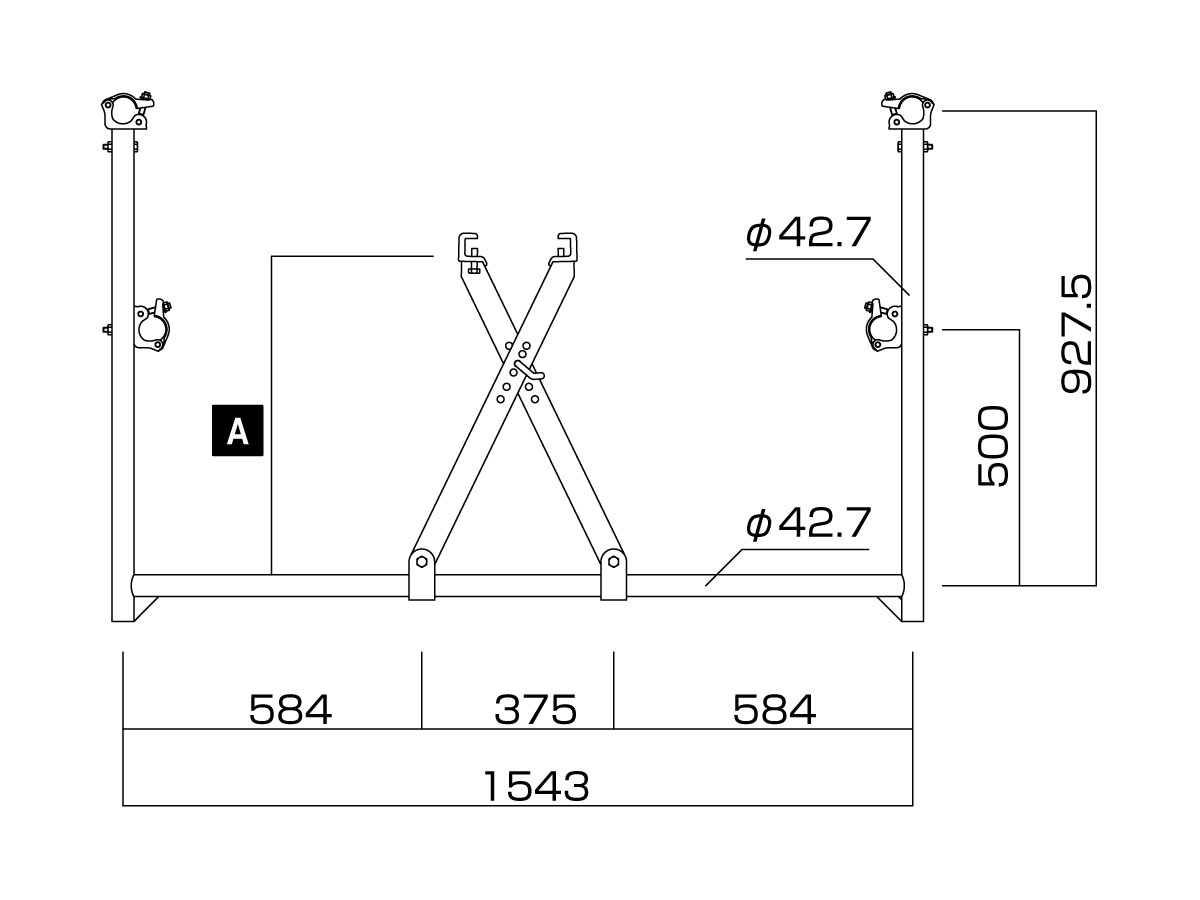

寸法図

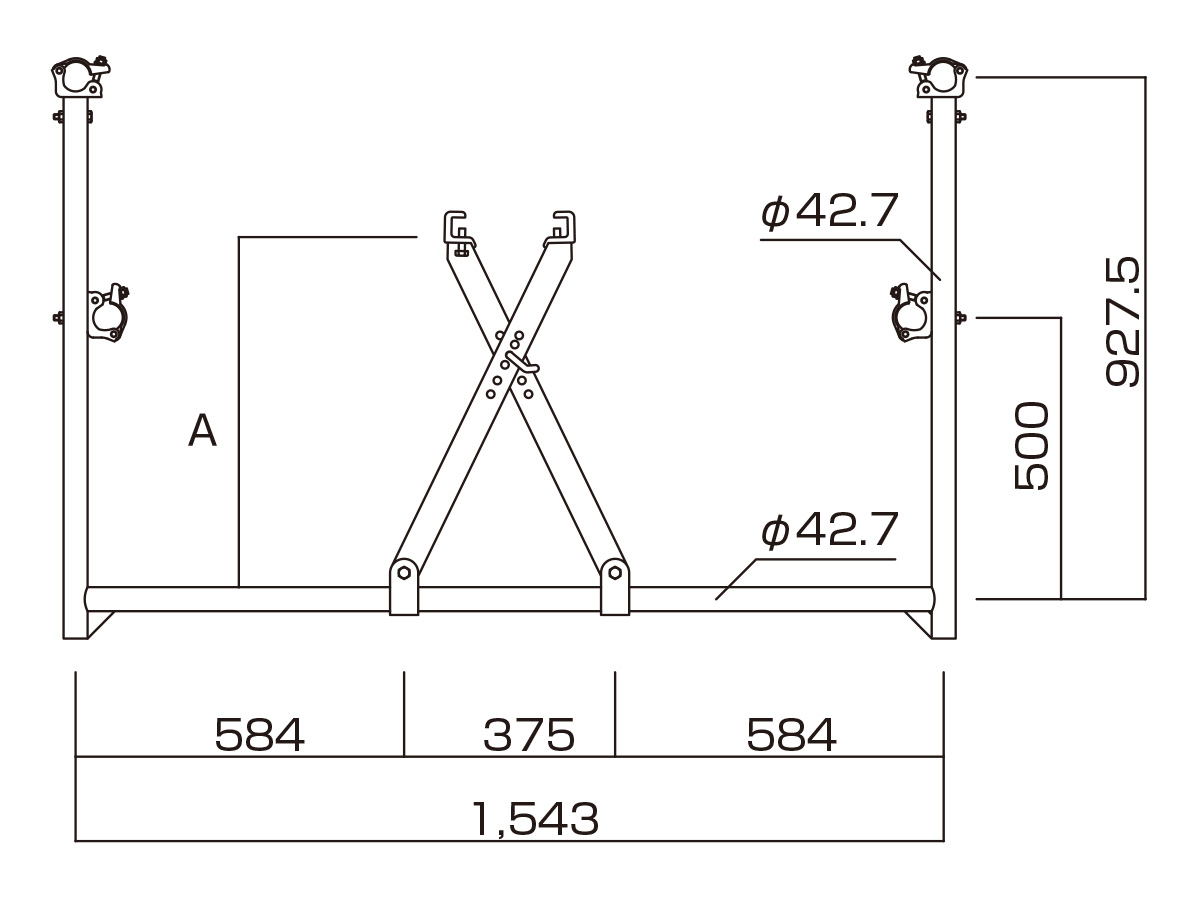

MX-300型(500型)

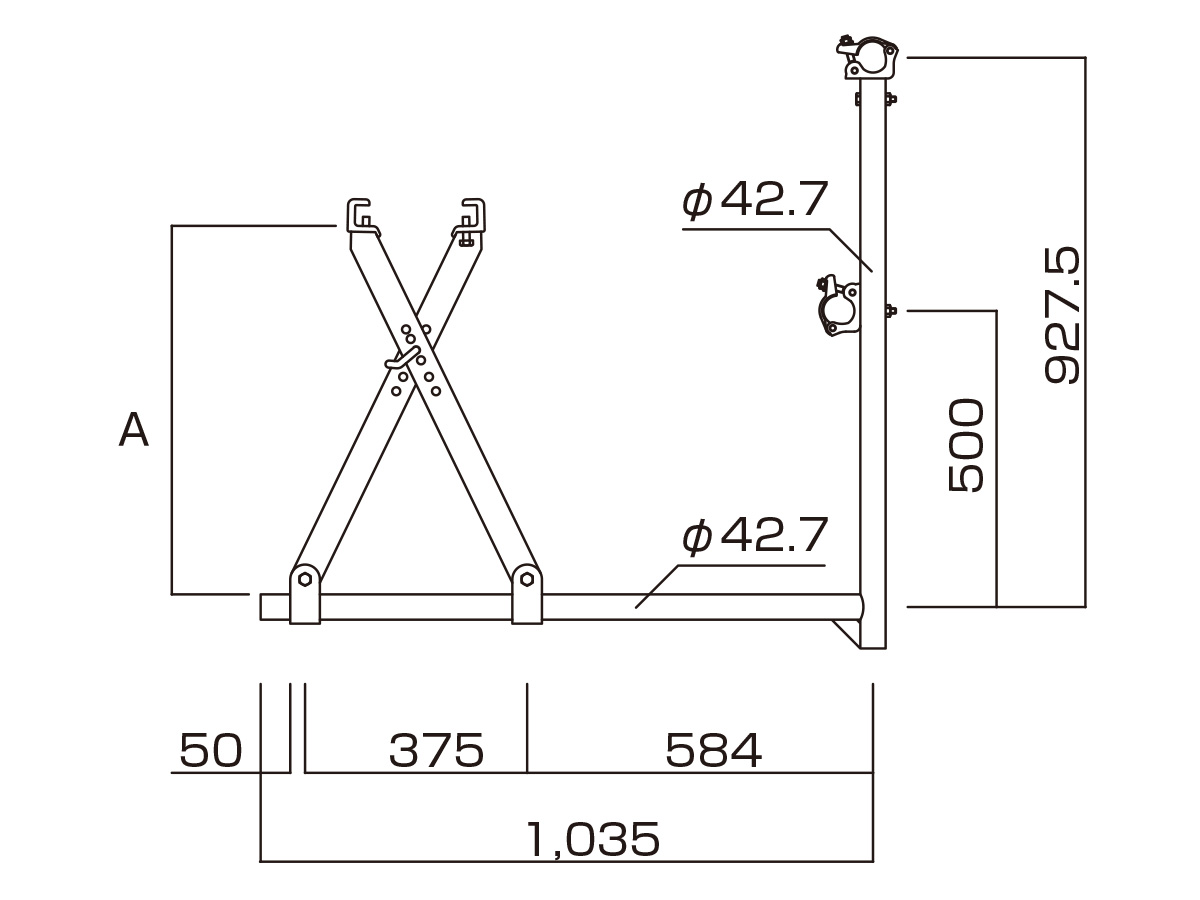

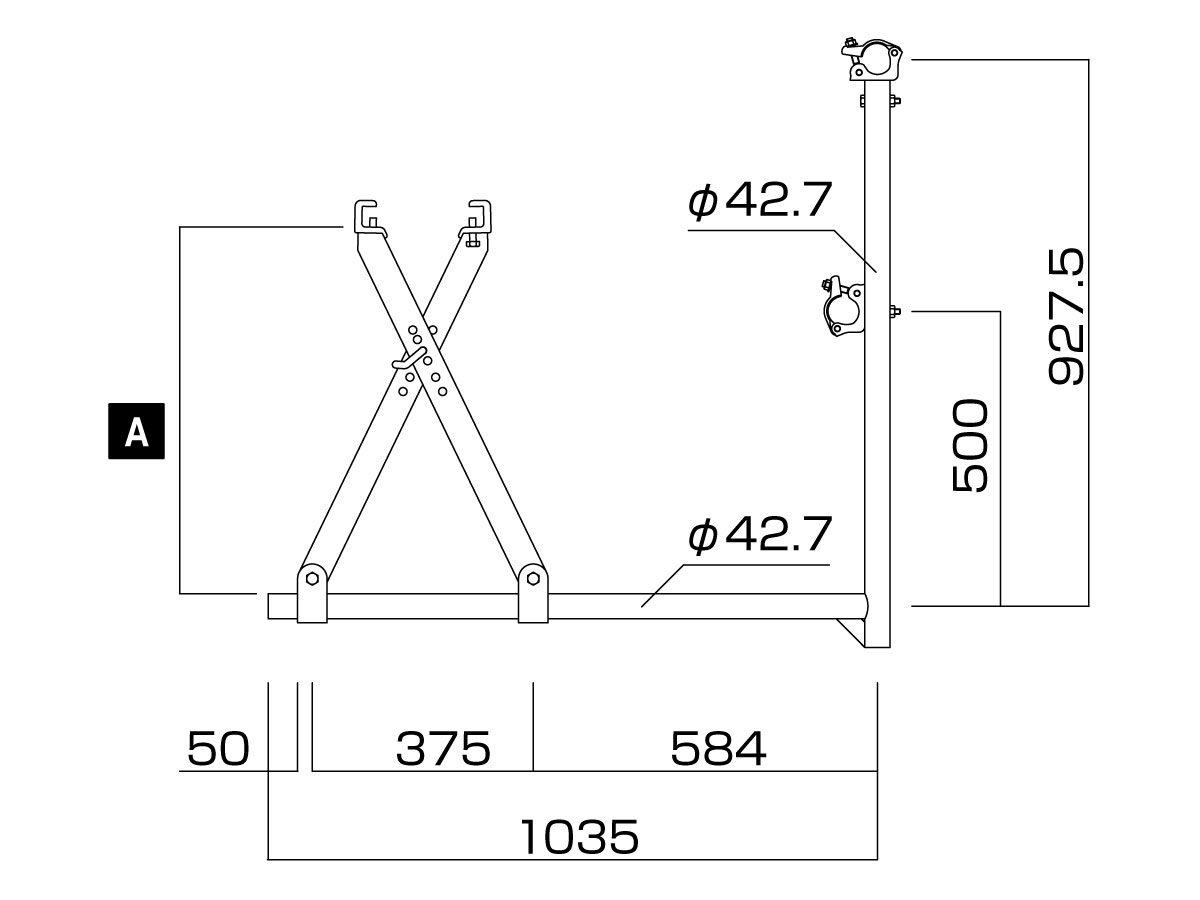

MC-300型(片持ちタイプ)

注意事項

  • 割付のスパンは、1,800㎜（1829㎜）以下で使用してください。

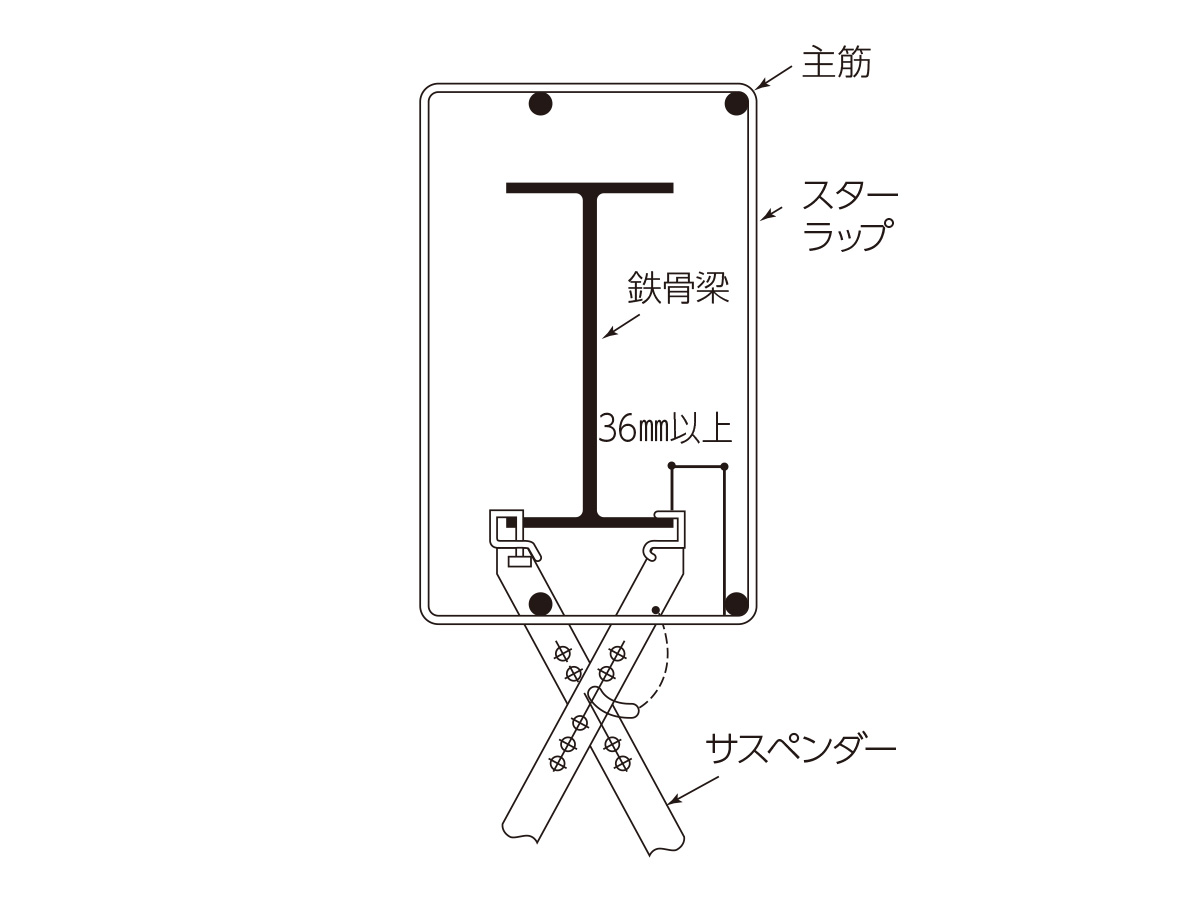

  • サスペンダーの穴は左右同一部分を使用し、クリップのロックは確実にしてください。
  • つかみ金具ボルトは、3.43kN・cm（350kg・cm）程度のトルクで締め付けてください。
  • 返却の際はサスペンダーを交差させクリップでロックしてください。
