鉄骨建方システム建方エース

用途

工事工程
鉄骨工事
商品分類
機械工具関係

特長

品質の向上
  • 柱単独で目違い・レベル・倒れ調節が可能です。
  • 計測装置(3次元計測装置、トランシット等)の組み合わせにより高精度の施工が容易です。
コストの低減
  • 消耗品を最小限にすることができます。(歪み直しワイヤー及びそのピーススプライスプレート及びそのボルト)
  • 建方作業人員を短縮できます。
建方工期の短縮
  • 柱建起こし作業時間の大幅な短縮が可能です。
  • 梁入れ作業時間の短縮:柱の建入れ精度が高いので梁がスムーズに入ります。
  • 柱吊り込み作業時間の短縮:柱が自立するのでクレーンがすぐに開放できます。
  • 1日の施工ピース数が増やせます。
安全性の向上
  • 高所作業が削減できます。
  • 歪み直しの危険作業が無くなります。
  • 梁入れ時にワイヤーへの接触・衝突事故がなくなります。
特許取得済み

特許第3375885号
特許第3375886号
特許第3383216号

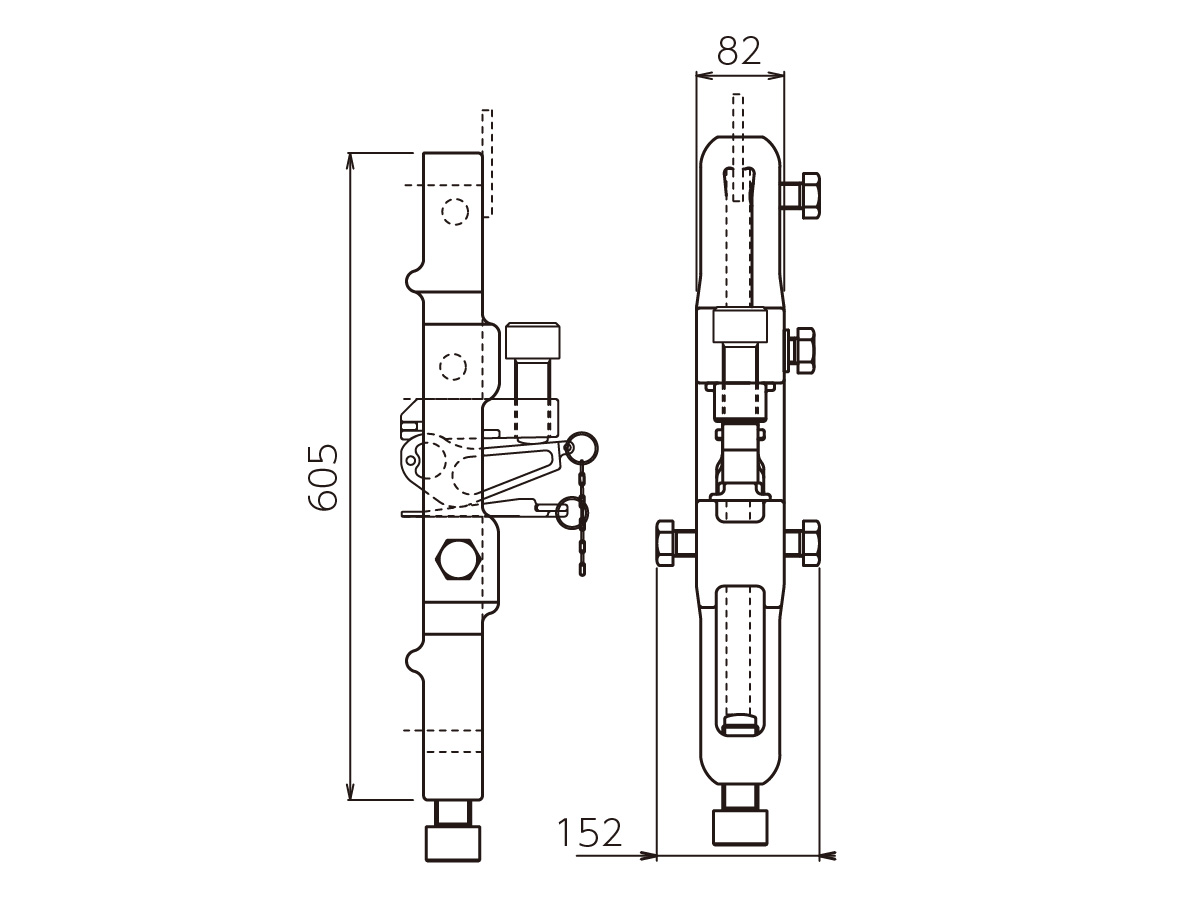

仕様

自重(kg) 約15
許容引張力(ton) 約75
許容圧縮力(ton) 約62

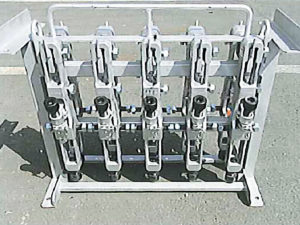

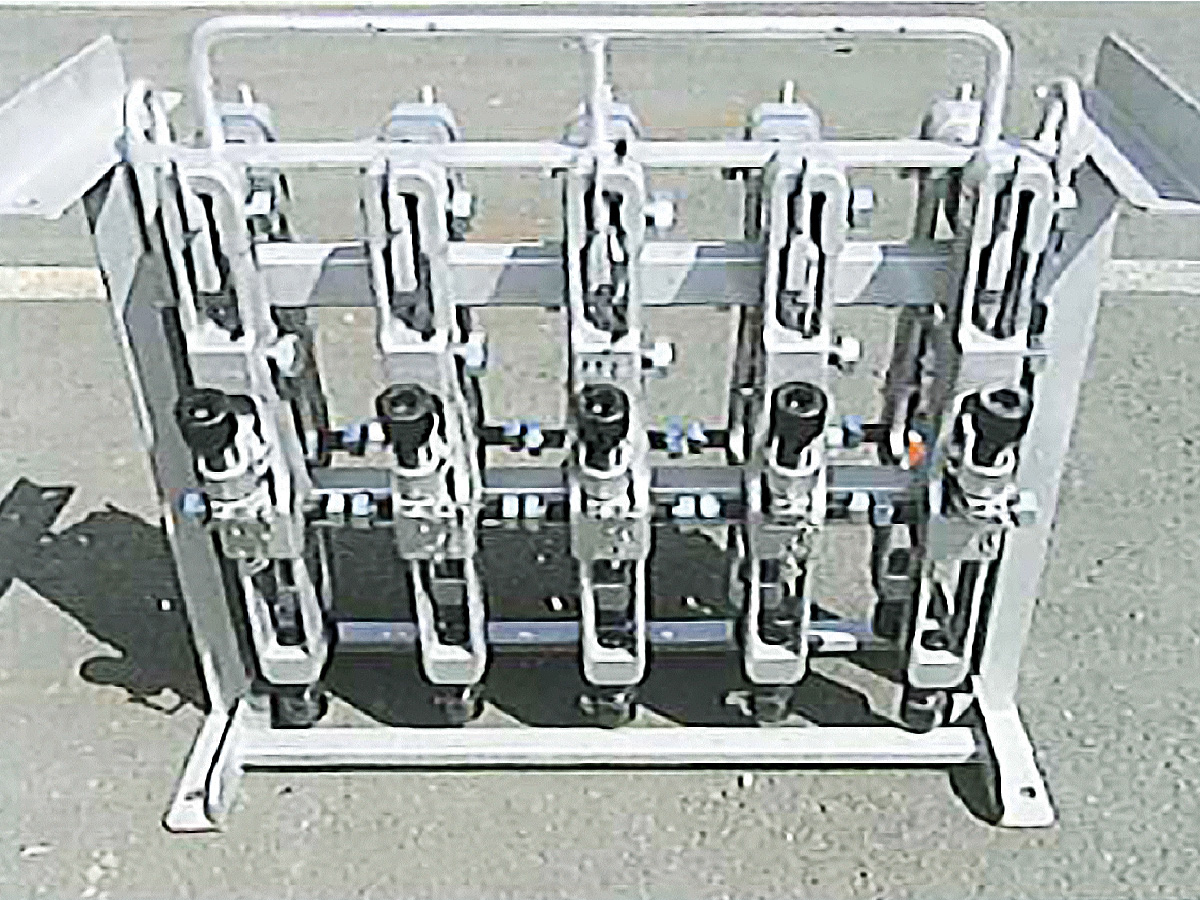

専用ラック 搬入荷姿 建方エースS 10個/1ラック
寸法(mm) 900×820×400
総重量最大(kg) 約220

新しい鉄骨建方工法

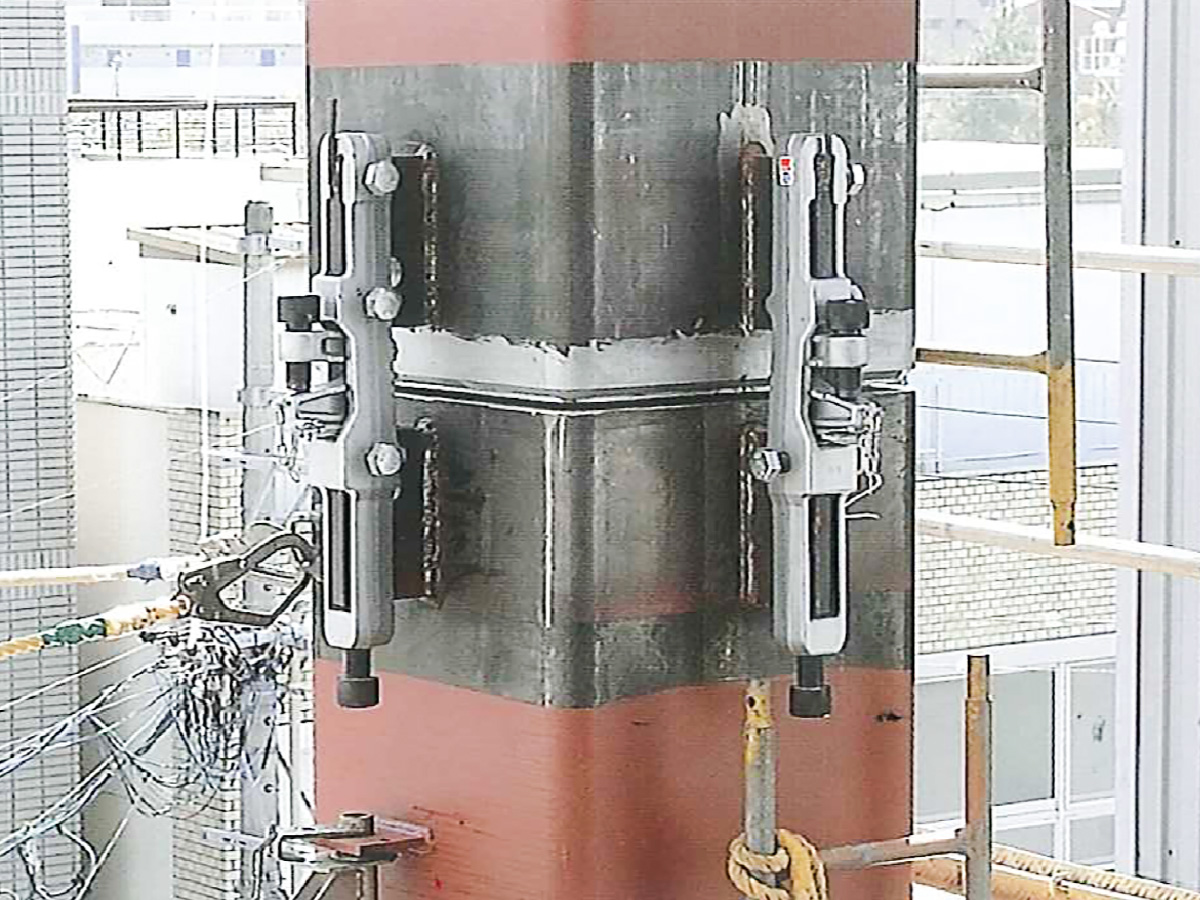

建入れ時に、建方エースをセットし、柱建ち精度計測システム(3次元計測装置、トランシット等)を組合せ、効率よく安全に施工する新しい鉄骨建方工法です。

角柱・H柱はもちろんのこと丸柱などあらゆる柱に対応できます。

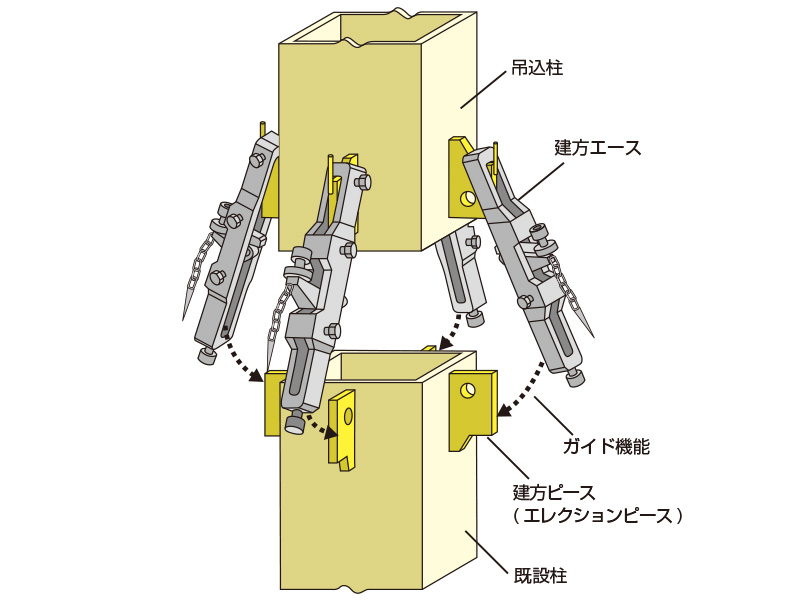

◎建入れ時に、柱脚に吊るすだけでセット完了。事前の取付けは不要です。
