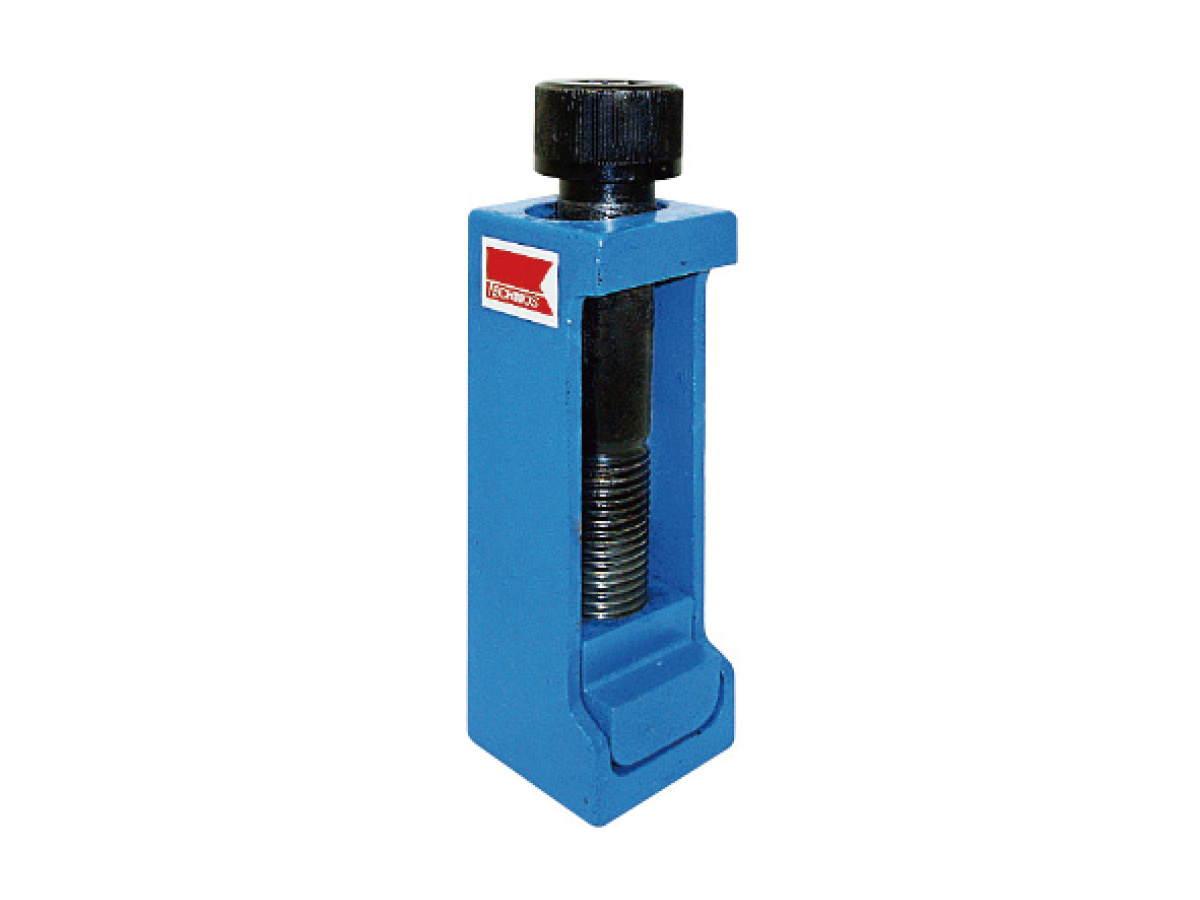

鉄骨建方システム建方ベース

用途

工事工程
鉄骨工事
商品分類
機械工具関係

特長

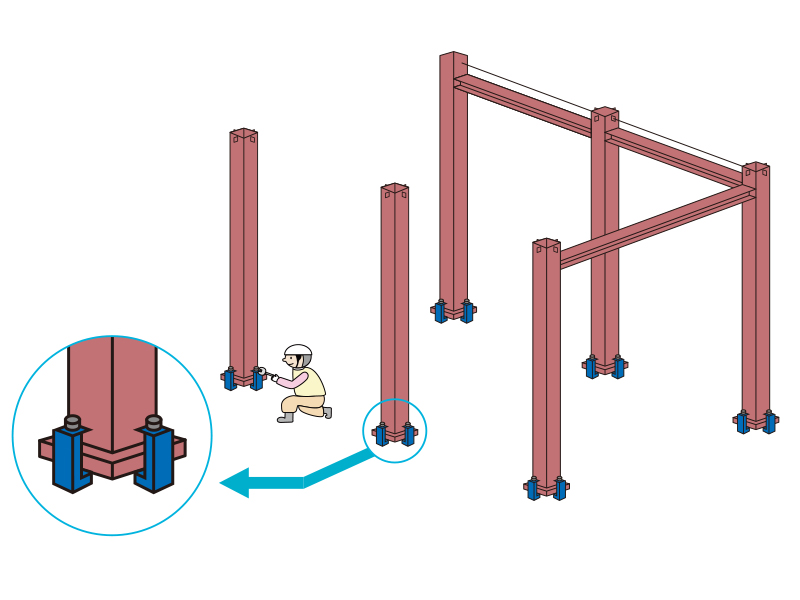

基礎と柱ベースの間に[建方ベース]を組み付け、柱単独に歪み直しを実施することで、その後の梁入れ作業、歪み直しを効率よく安全に施工する方法です。

特許取得済み

特許第3499754号

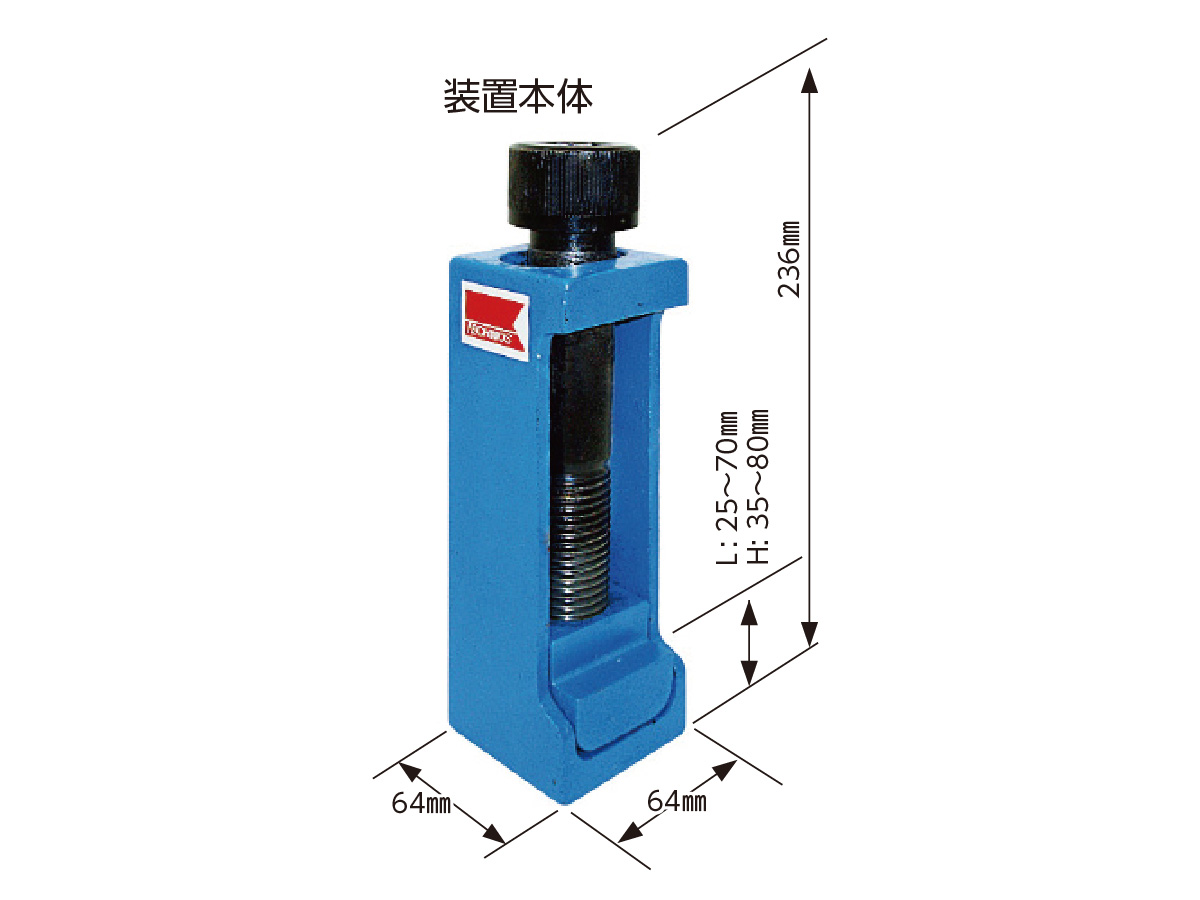

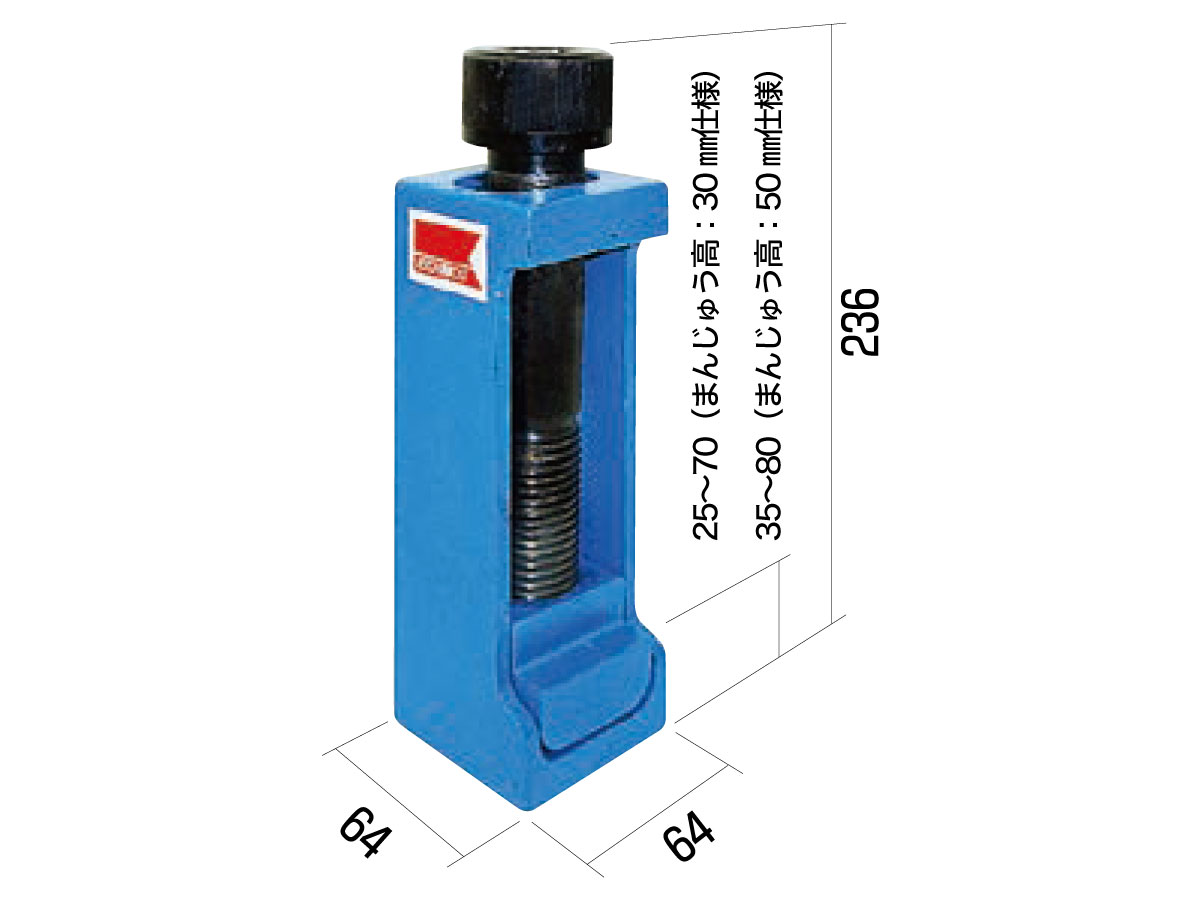

仕様

型式 押上力(t) 自重(kg)
B6464L 4.5 4
B6464H

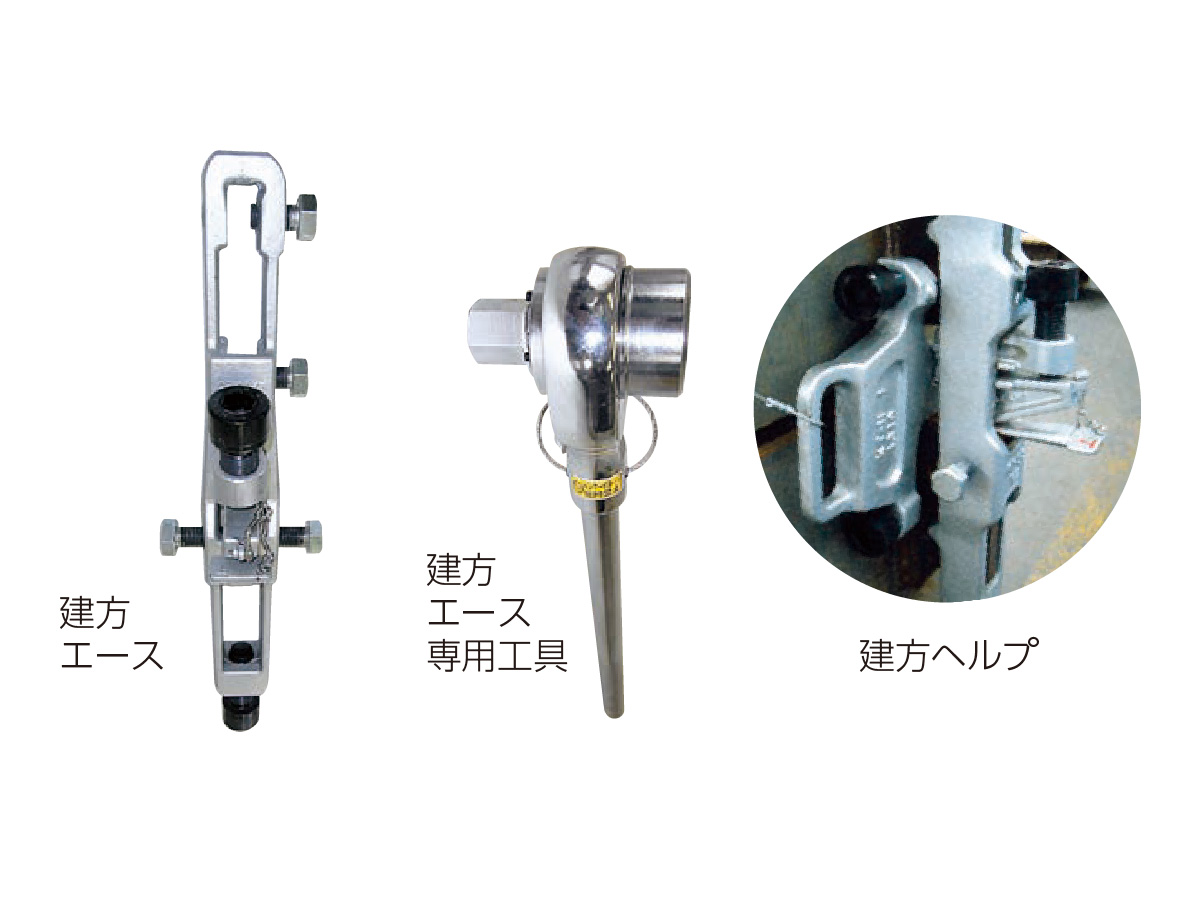

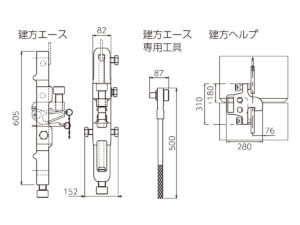

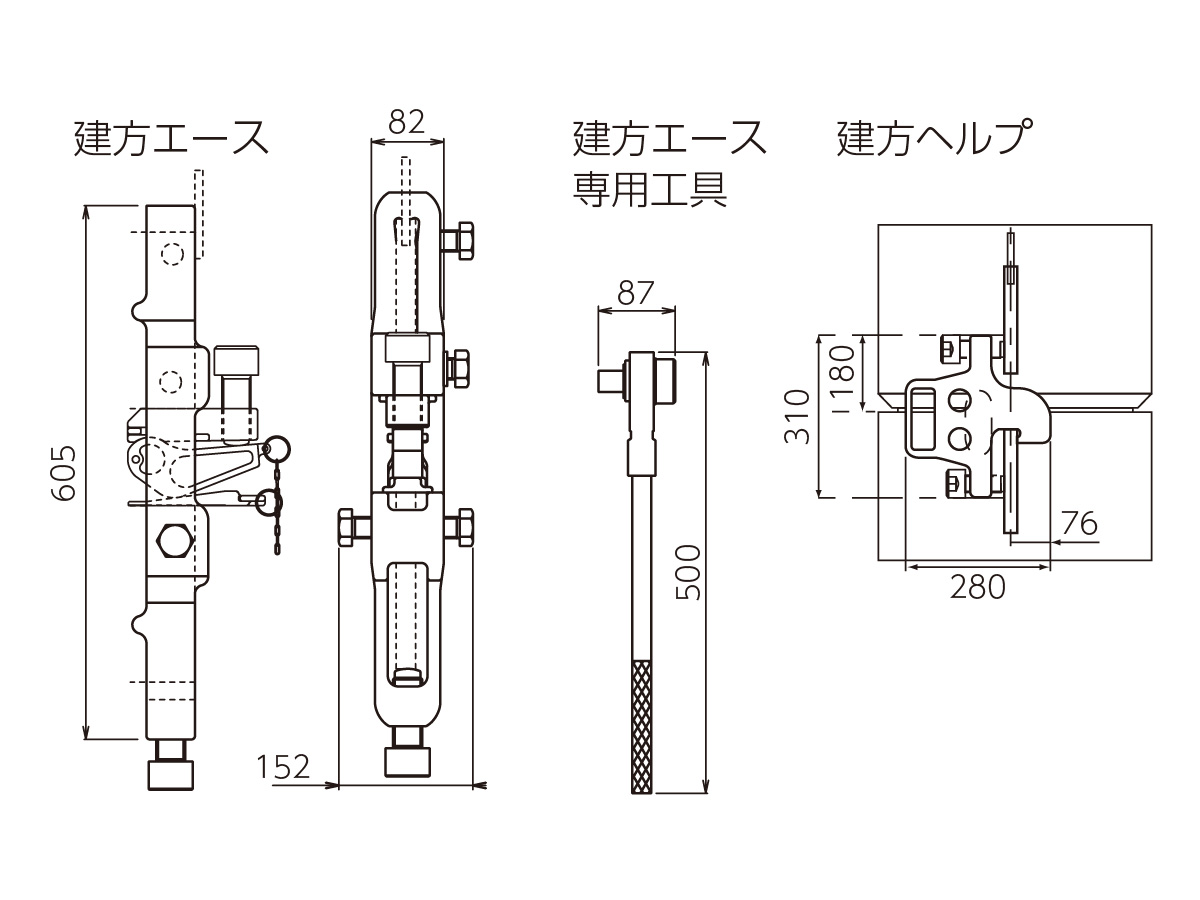

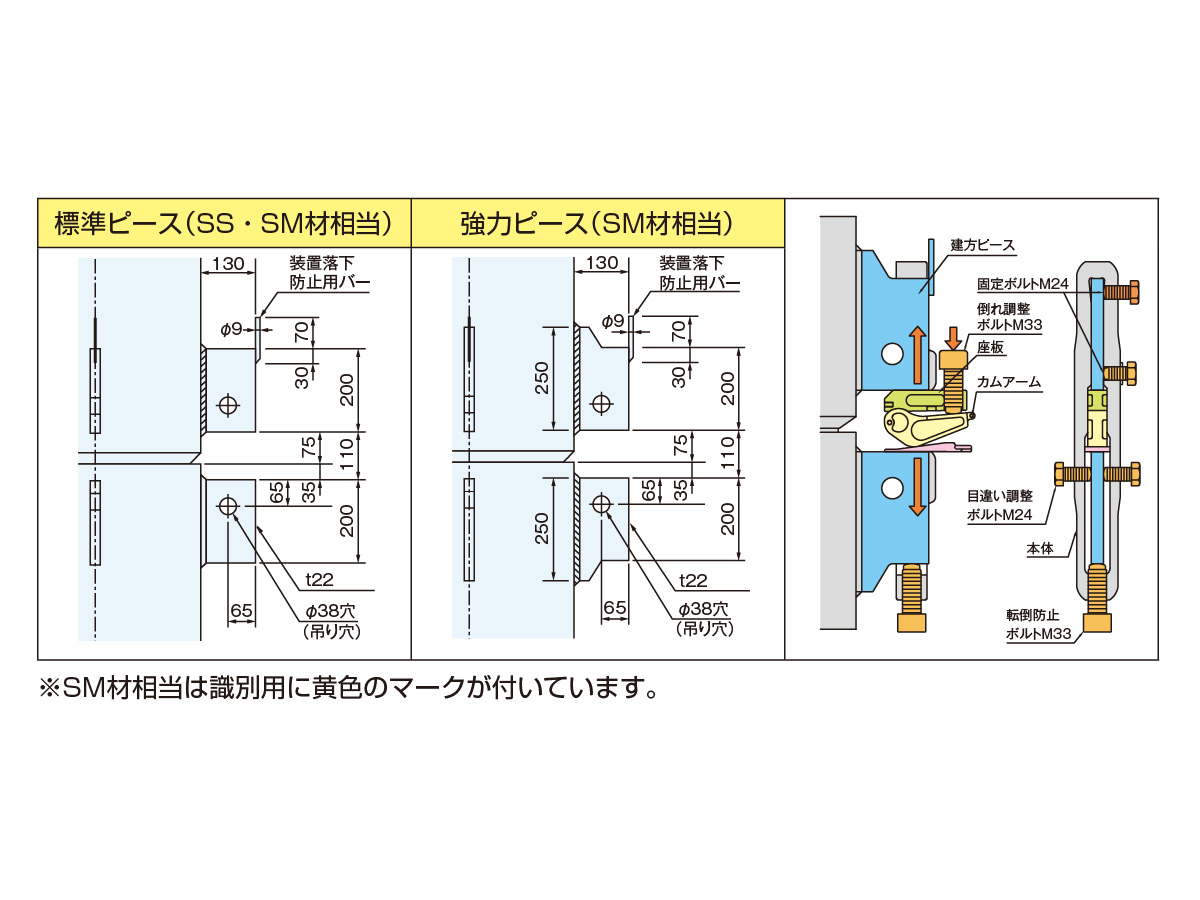

オプション

  • 建方エース
  • 建方エース専用工具
  • 建方ヘルプ
ワイヤレス工法 施工手順

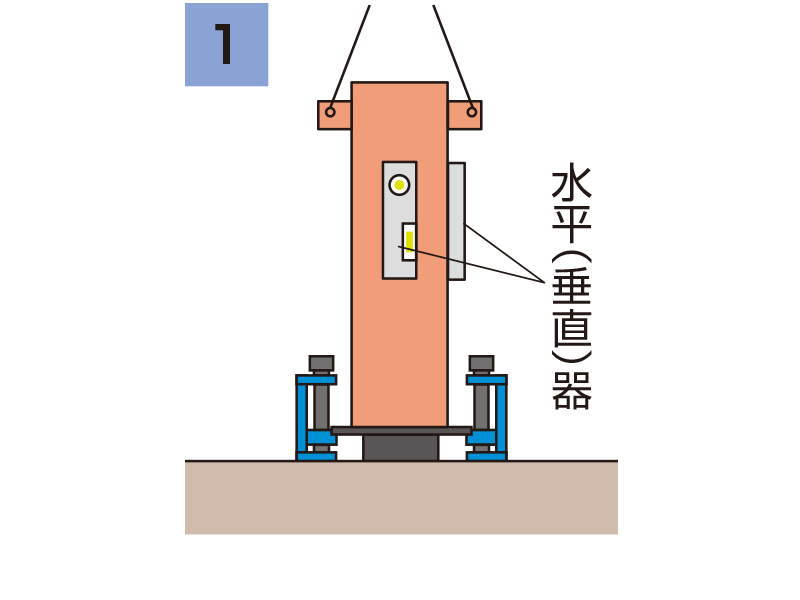

    • 柱を所定位置に吊り込む

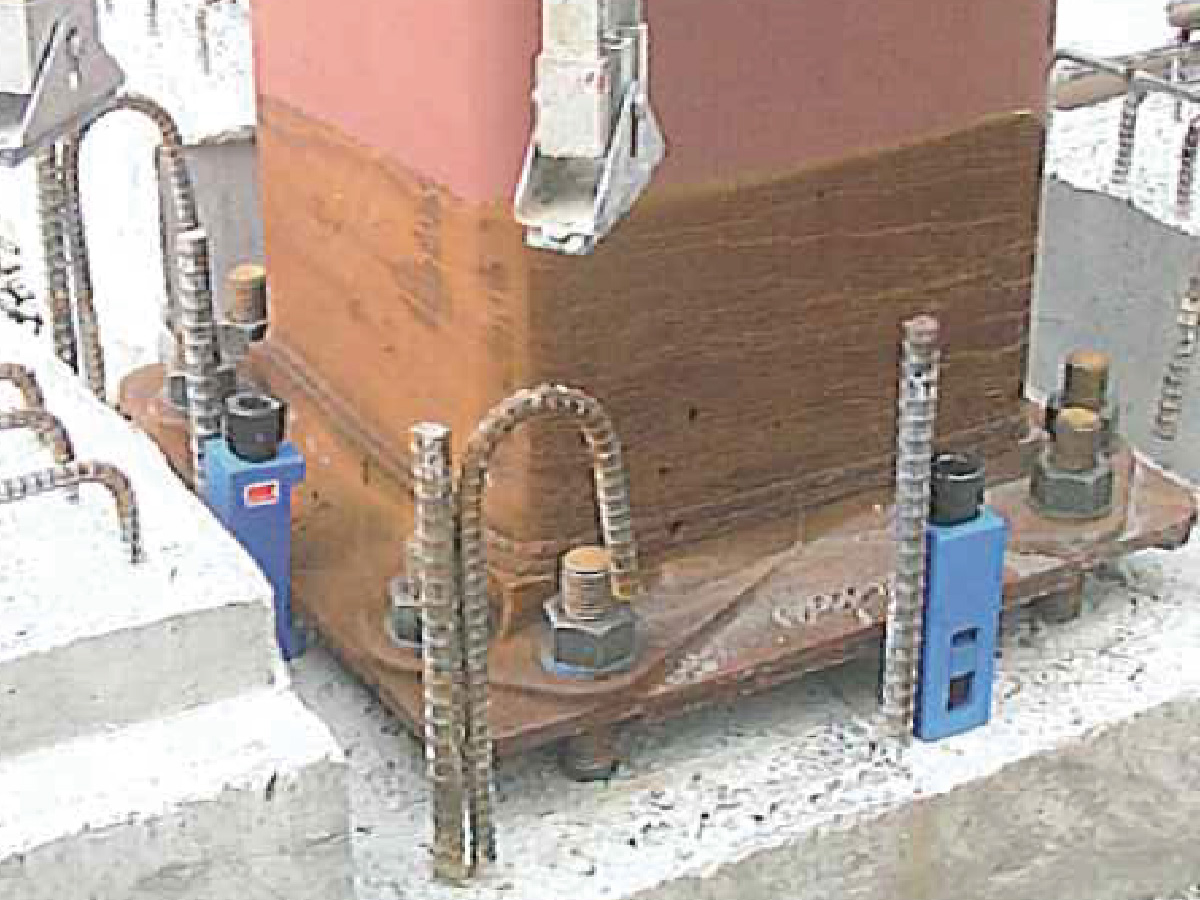

    • アンカーボルトの仮締め後「建方ベース」を組み付けクレーンを解放する

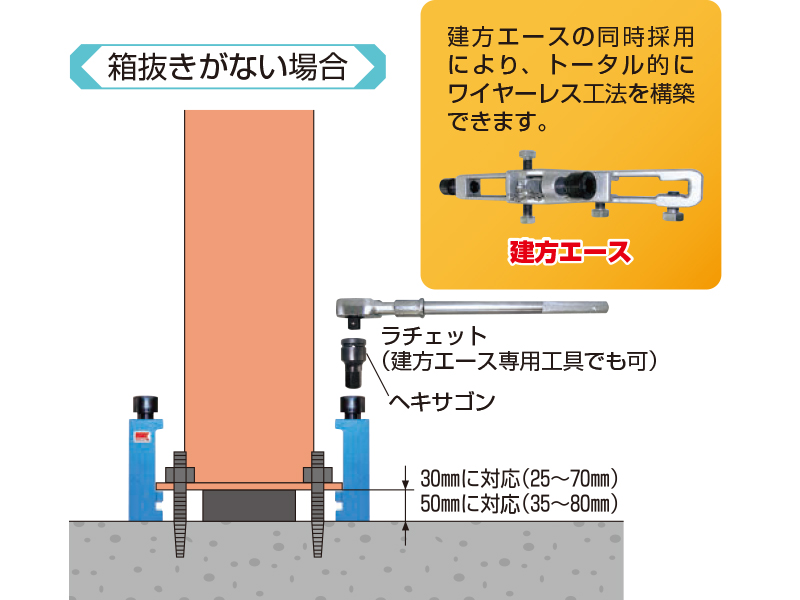

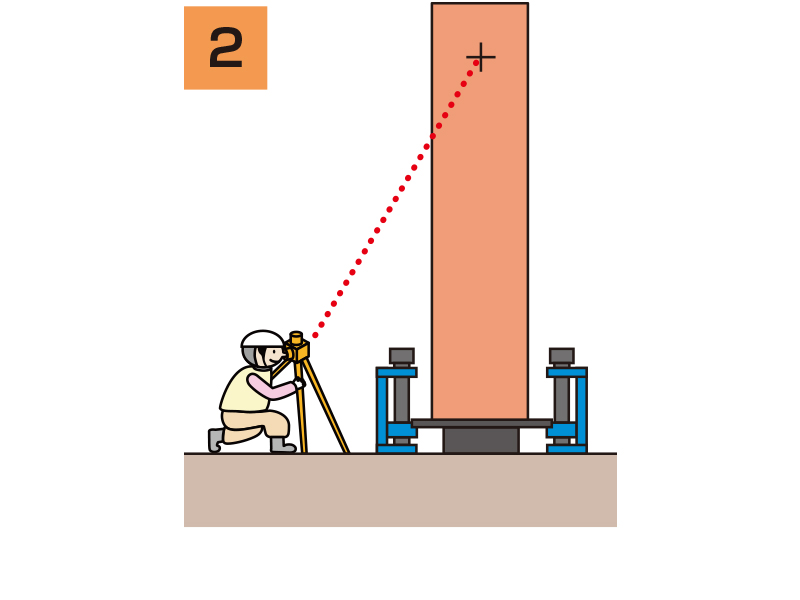

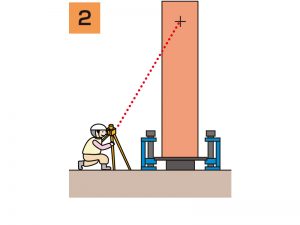

    • 計測器で柱建起し精度を確認しながら[建方ベース]で精度を調整、アンカーボルトと[建方ベース]で固定

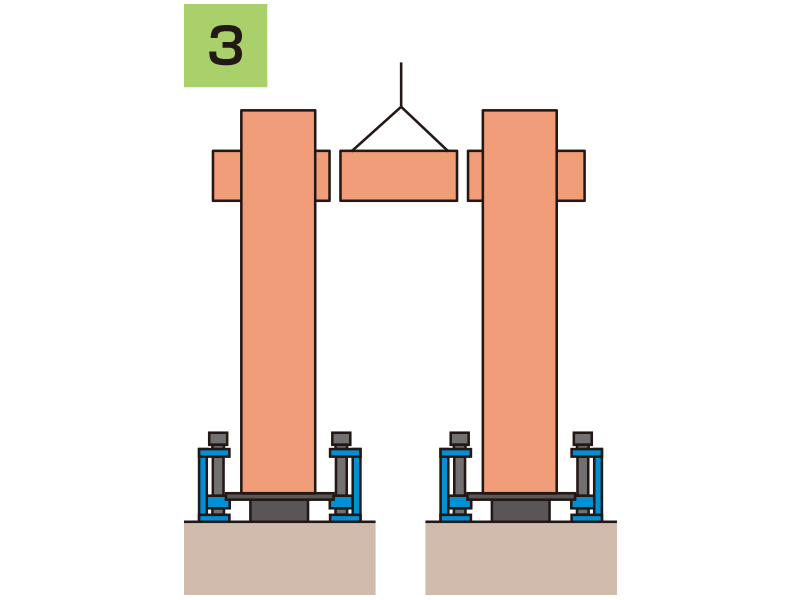

    • 梁入れ後、再計測(微調整)
    • 梁ボルトの締結後[建方ベース]を取り外す

柱建方計測・歪み直し

梁入れ(ボルト差替え)

計測・微調整立合

本締め

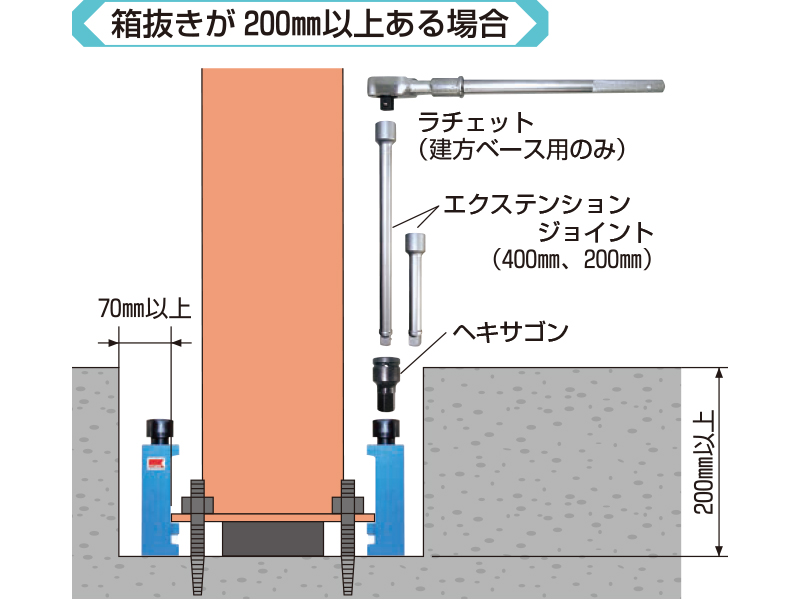

工具
