BBバランサー

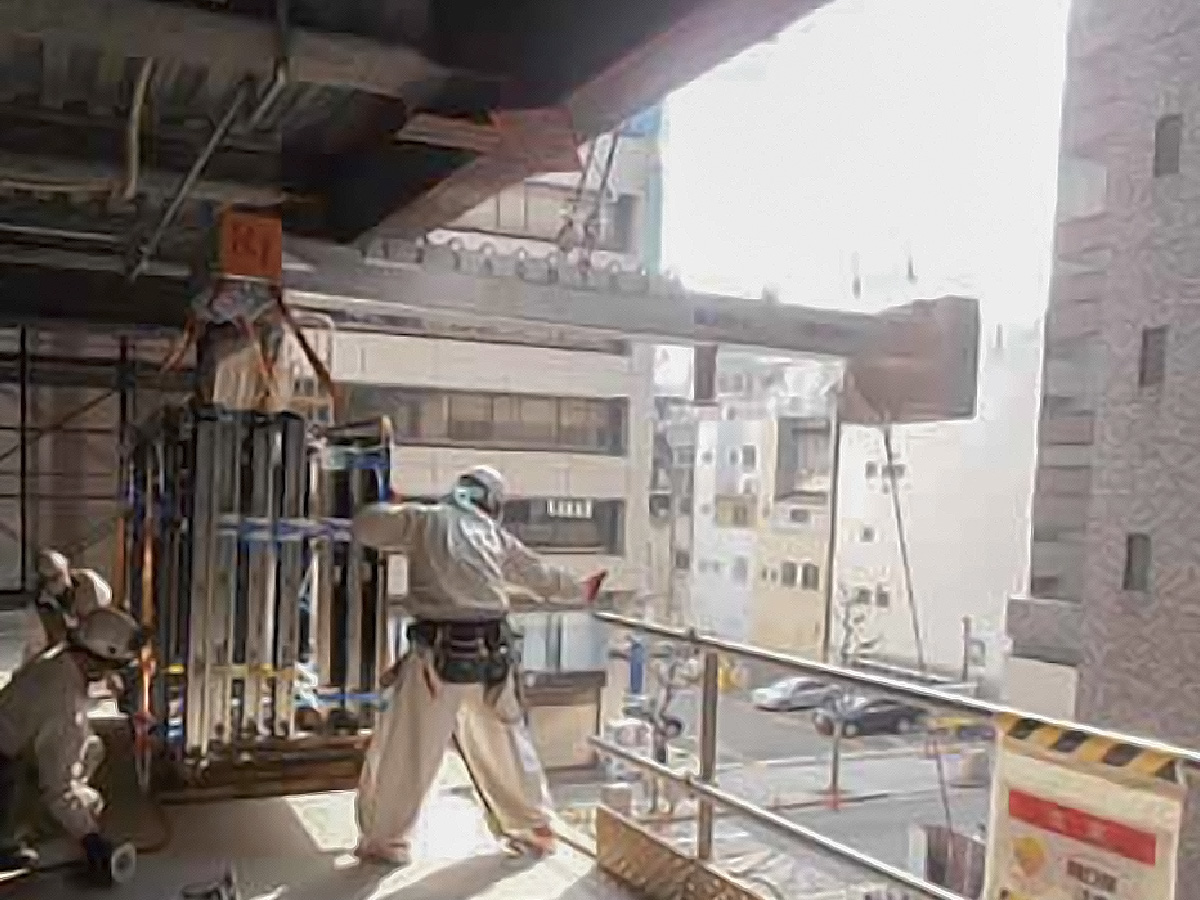

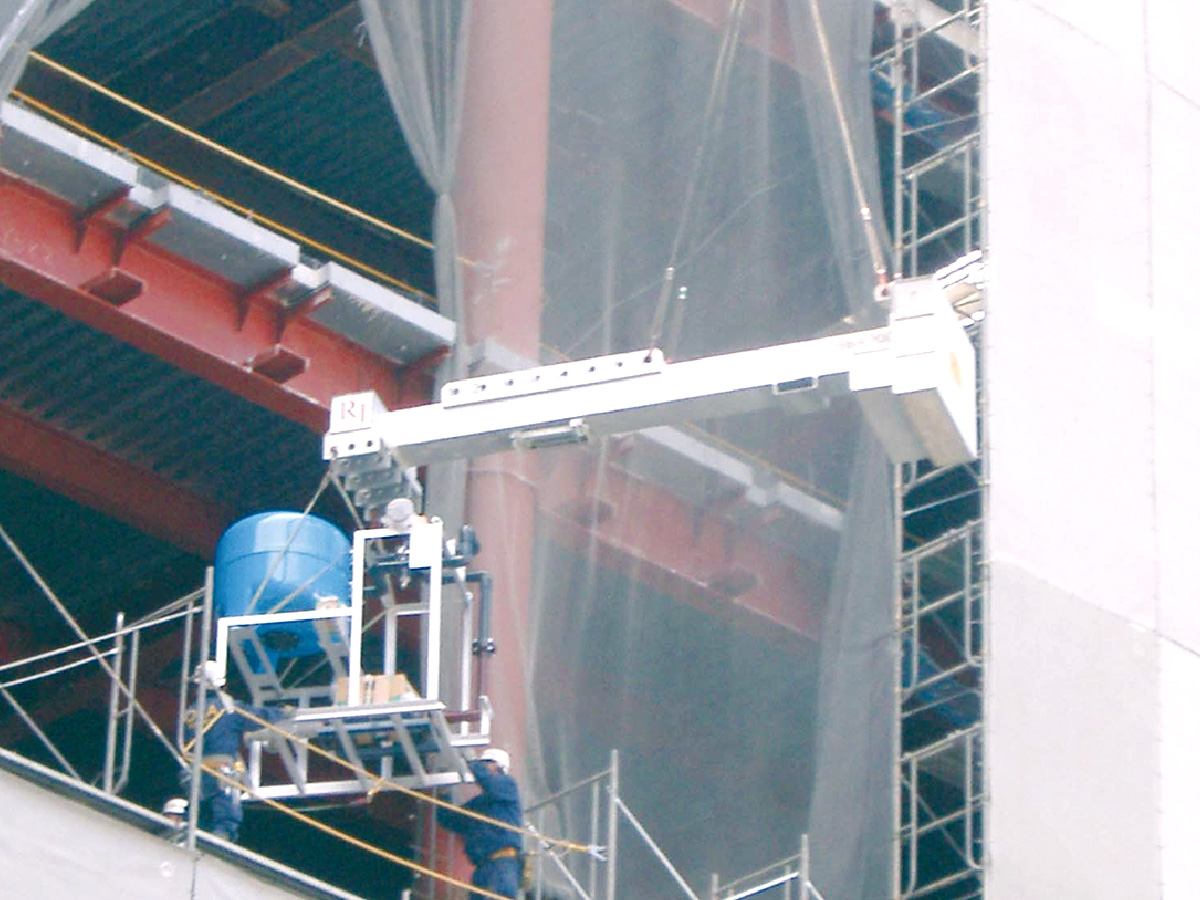

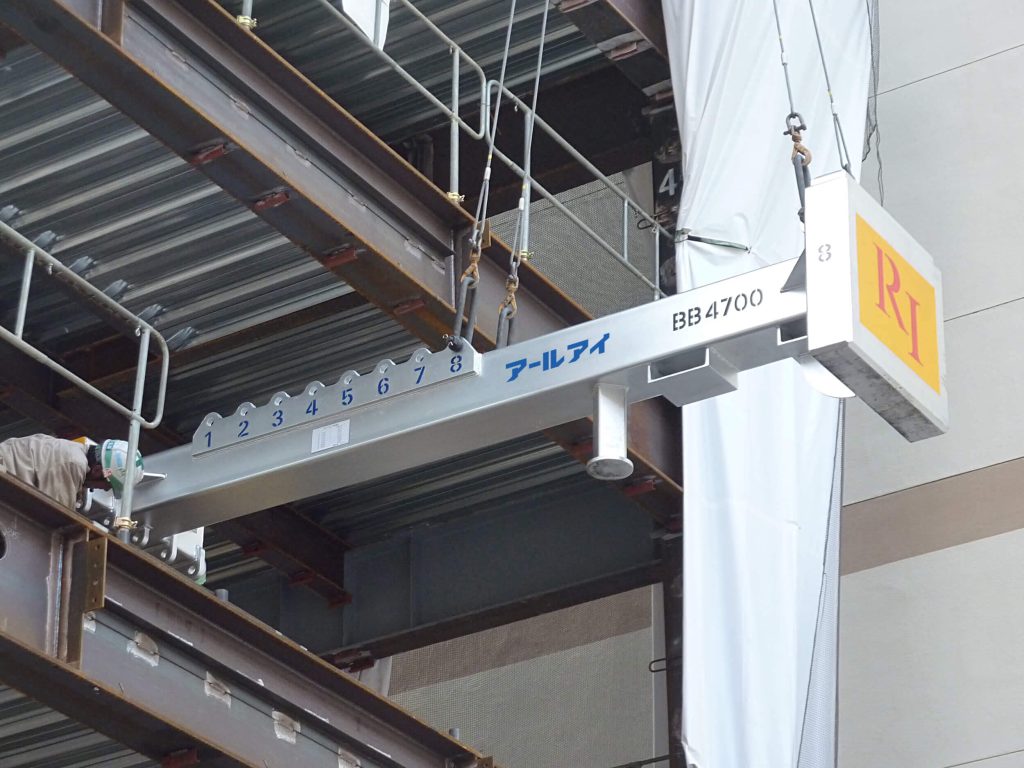

使用イメージ

用途

工事工程
躯体工事
商品分類
機械工具関係

特長

  • 手摺りなどを越えての取り込み・取り出しが出来る
  • 荷取り構台不要
  • 養生枠足場など下部へのPC外壁板の取り付け作業可能
  • クレーンの作業半径外の荷取りも出来る

仕様

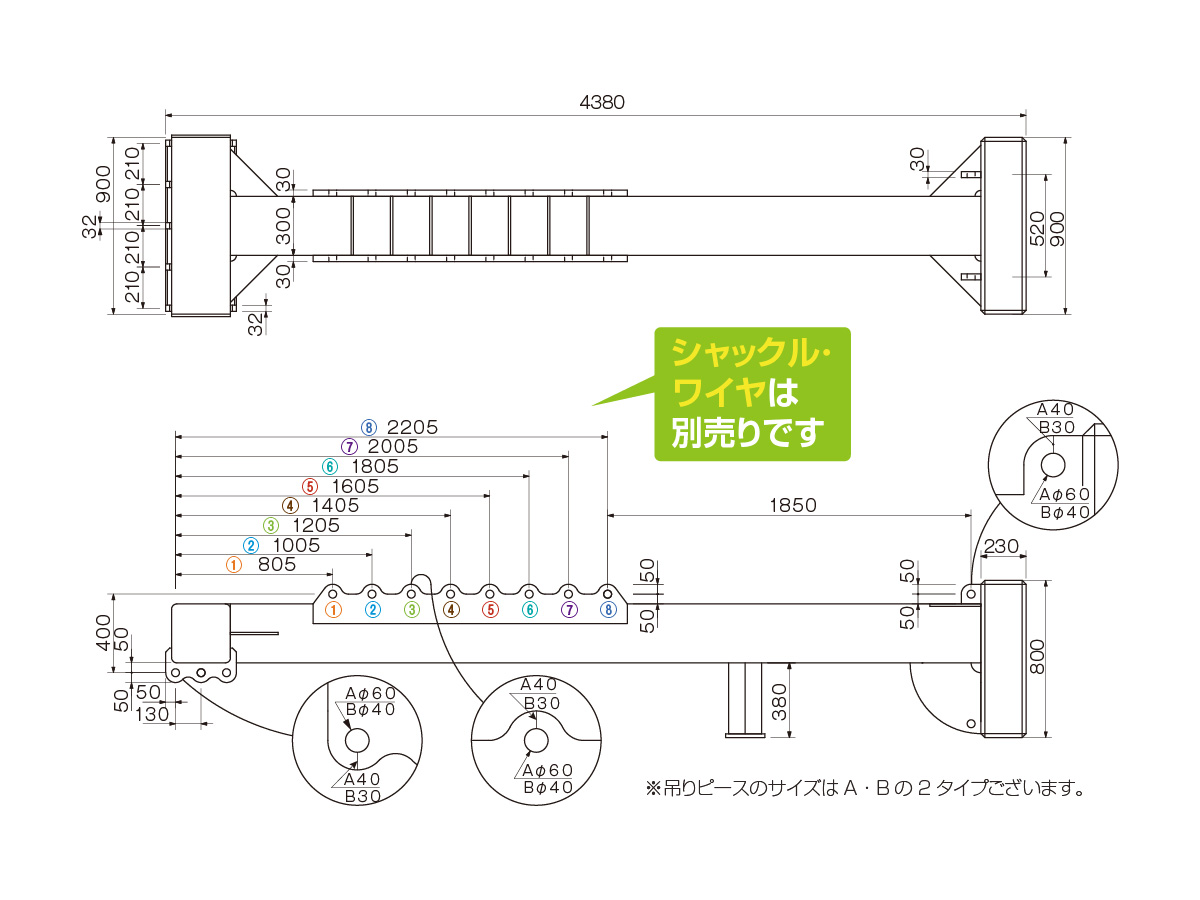

BB-4700
自重(kg) 2000
BB-4700 吊り荷重表
作業半径(mm) 吊り荷重(kg)
①805 4700
②1005 3500
③1205 2700
④1405 2100
⑤1605 1600
⑥1805 1300
⑦2005 1000
⑧2205 800

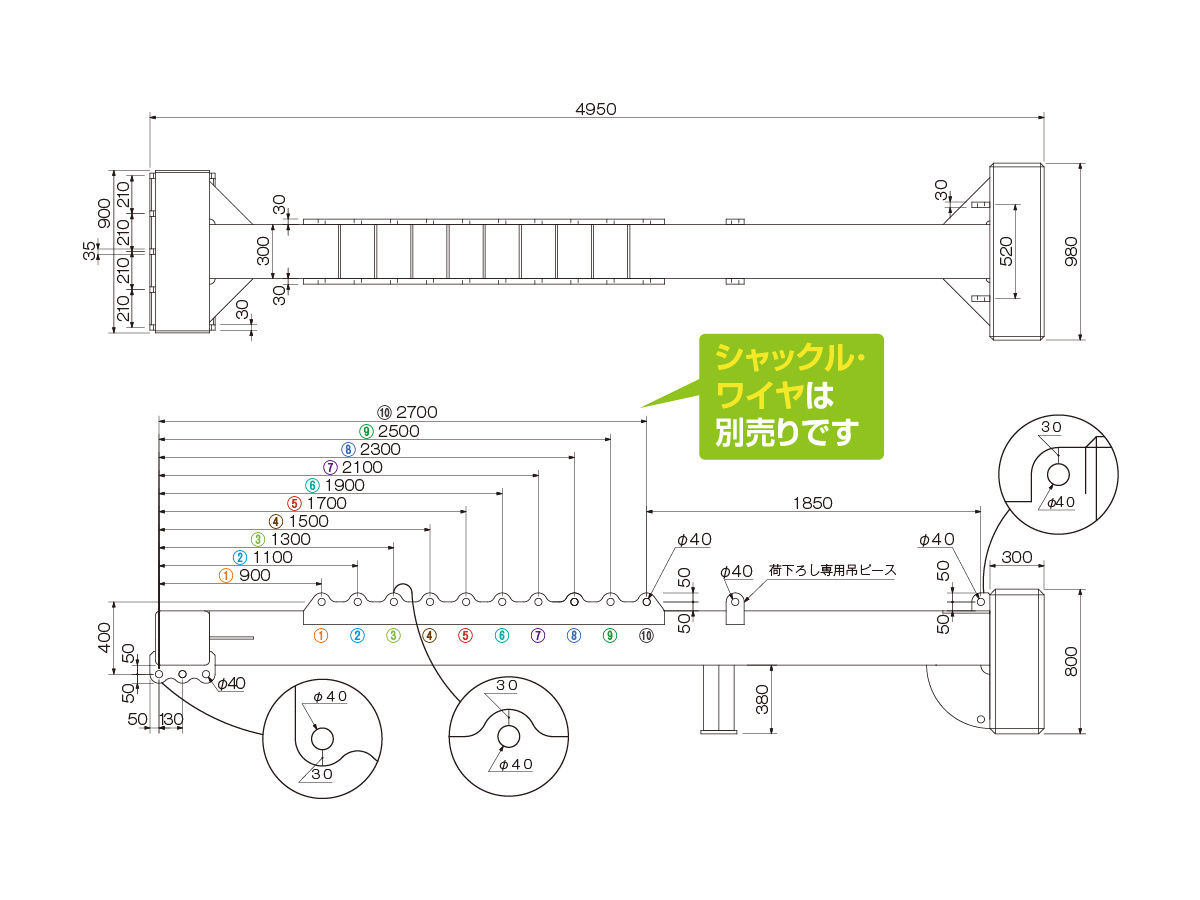

BB-6700
自重(kg) 2450
BB-6700 吊り荷重表
作業半径(mm) 吊り荷重(kg)
①900 6700
②1100 5100
③1300 4000
④1500 3200
⑤1700 2600
⑥1900 2100
⑦2100 1700
⑧2300 1400
⑨2500 1100
⑩2700 900

使用手順

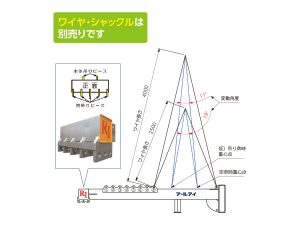

ワイヤの長さが変わりますと変動角度が変わります。
角度が変わりますとクレーンフックからの円運動になりますので、距離が変わります。よって引き込む寸法も変わってきます。
※必ず左右対称の荷吊りピースに取り付けてください。

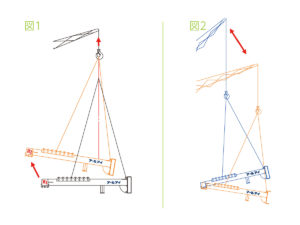

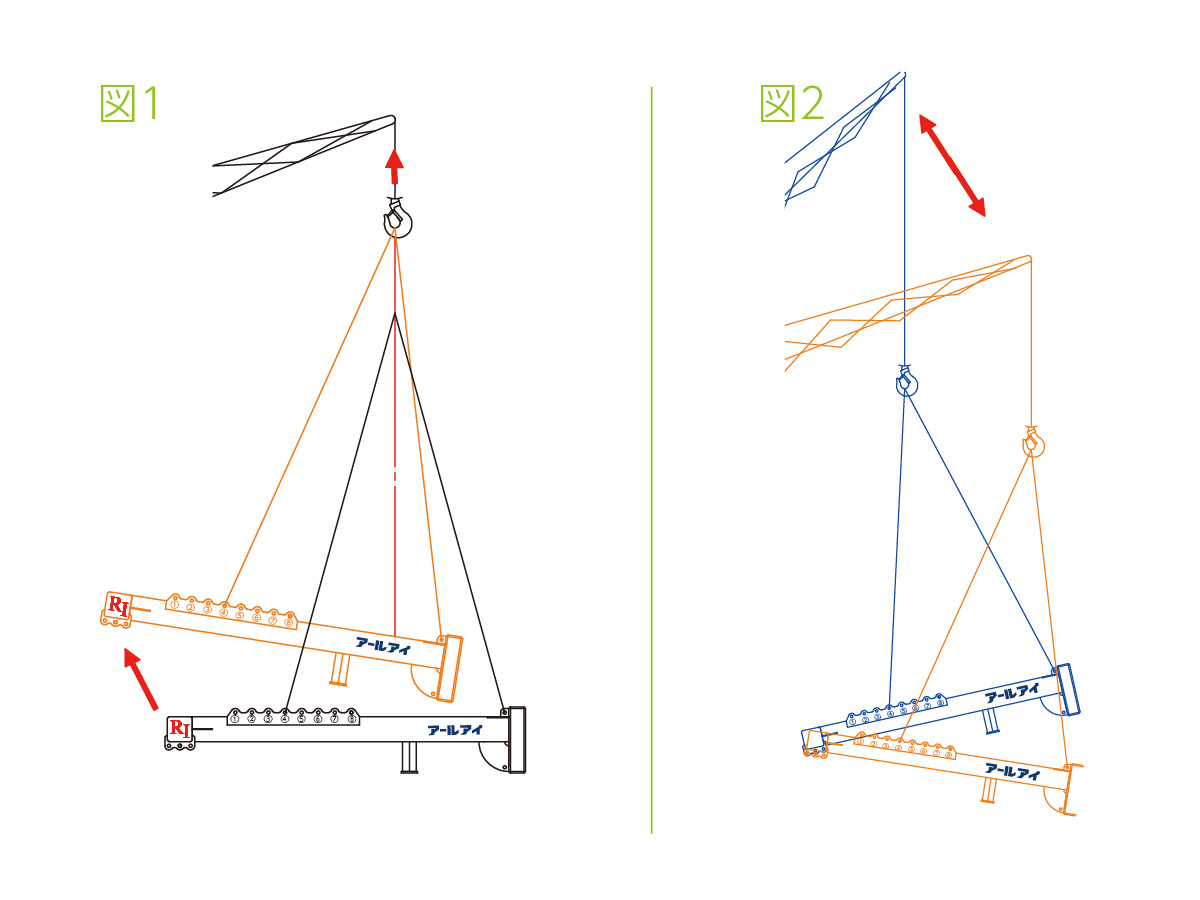

図1

  • BBバランサー本体吊り時。
    図1の様にそのままの状態で吊り上げますと重心が後方にありますので、前方に変動いたします。
    十分作業範囲を確保し注意してゆっくりと巻き上げてください。
    少し後方の吊り位置にて吊り上げますと変動が少ないです。

図2

  • 吊り荷の吊り上げと取り外し時は、図2の様に重心値が変動いたしますので、ブームの位置を移動してください。
  • 吊り荷取り外しの際、本体が急に跳ね上がる心配はございません。
    本体の動きに十分注意して作業を行ってください。

注意事項

  • 天秤吊りワイヤは4点吊りですが、2点吊りの吊り荷重にて選定してください。
  • 寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承下さい。
  • 吊り荷重表の作業半径は水平時のものです。実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。
