ワイヤロープワイヤロープ

販売品

24本線6より
断面

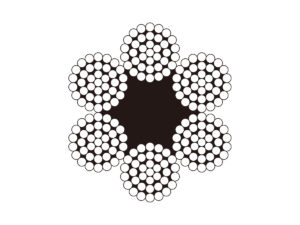

37本線6より
断面

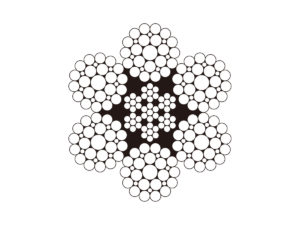

フィラー形
29本線6より ロープ心入り
断面

用途

工事工程
準備工事、鉄骨工事
商品分類
機械工具関係

仕様

24本線6より
構成記号 6×24
ロープ径
(㎜)		 (参考)
概算単位
質量
(㎏/m)		 安全荷重(安全係数:6)(t)
2本2点つり 2本4点あだ巻きつり
3本3点つり,4本4点つり		 ロープ
破断力
30° 60° 30° 60°
6 0.120 0.603 0.580 0.520 0.870 0.780 1.81
8 0.212 1.07 1.03 0.925 1.54 1.38 3.22
9 0.269 1.35 1.30 1.16 1.95 1.75 4.07
10 0.332 1.67 1.61 1.44 2.41 2.16 5.03
12 0.478 2.41 2.32 2.08 3.48 3.12 7.24
14 0.651 3.28 3.15 2.83 4.73 4.24 9.85
16 0.850 4.30 4.13 3.70 6.20 5.56 12.9
18 1.08 5.43 5.22 4.68 7.83 7.02 16.3
20 1.33 6.70 6.44 5.77 9.66 8.66 20.1
22 1.61 8.10 7.78 6.98 11.6 10.4 24.3
24 1.91 9.66 9.29 8.33 13.9 12.5 29.0
26 2.24 11.3 10.8 9.77 16.3 14.6 34.0
28 2.60 13.1 12.6 11.3 18.9 16.9 39.4
30 2.99 15.0 14.4 12.9 21.7 19.4 45.2
32 3.40 17.1 16.5 14.7 24.7 22.1 51.5
36 4.30 21.7 20.8 18.7 31.2 28.0 65.1
40 5.31 26.8 25.7 23.1 38.6 34.6 80.4

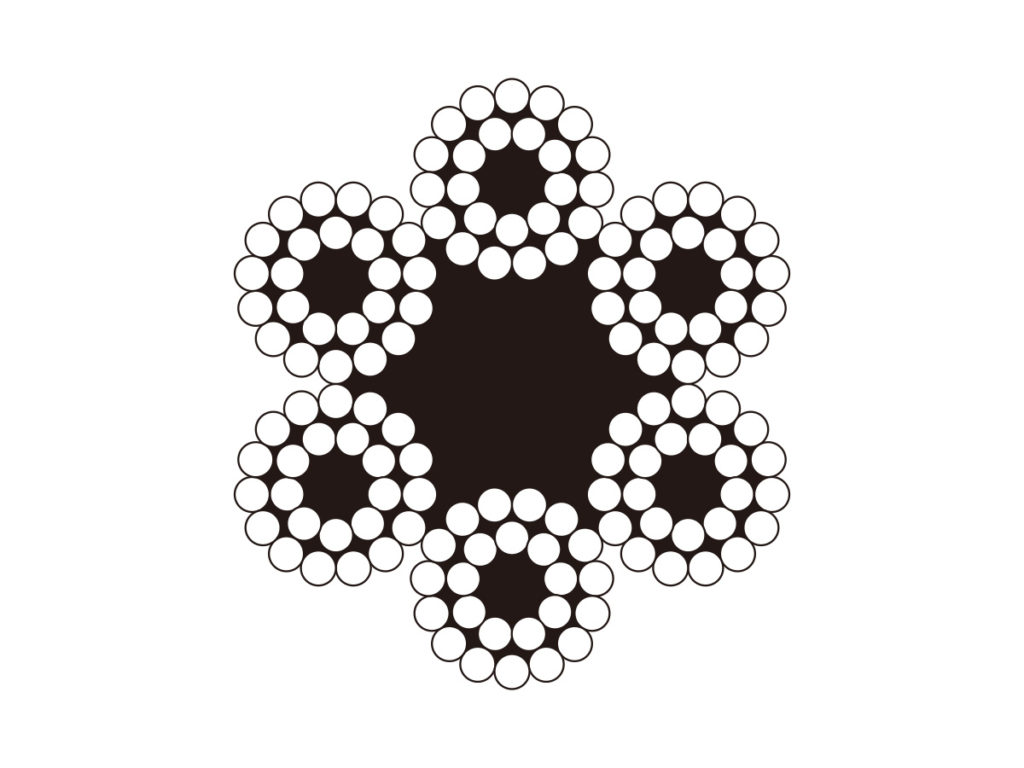

24本線6より
断面
37本線6より
構成記号 6×37
公称径
(㎜)		 (参考)
概算単位
質量
(㎏/m)		 安全荷重(安全係数:6)(t)
2本2点つり 2本4点あだ巻きつり
3本3点つり,4本4点つり		 ロープ
破断力
30° 60° 30° 60°
6 0.129 0.650 0.625 0.560 0.937 0.840 1.95
8 0.230 1.15 1.11 0.997 1.66 1.49 3.47
9 0.291 1.46 1.40 1.26 2.11 1.89 4.39
10 0.359 1.80 1.73 1.55 2.60 2.33 5.42
12 0.517 2.60 2.50 2.24 3.75 3.36 7.80
14 0.704 3.53 3.39 3.04 5.09 4.56 10.6
16 0.920 4.63 4.45 3.99 6.68 5.99 13.9
18 1.16 5.83 5.60 5.02 8.41 7.54 17.5
20 1.44 7.23 6.95 6.23 10.4 9.35 21.7
22 1.74 8.73 8.39 7.52 12.5 11.2 26.2
24 2.07 10.4 10.0 8.96 15.0 13.4 31.2
26 2.43 12.2 11.7 10.5 17.5 15.7 36.6
28 2.82 14.1 13.6 12.2 20.4 18.3 42.5
30 3.23 16.2 15.6 13.9 23.4 20.9 48.7
32 3.68 18.5 17.7 15.9 26.6 23.9 55.5
36 4.66 23.4 22.5 20.1 33.7 30.2 70.2
40 5.75 28.9 27.7 24.9 41.6 37.3 86.7
44 6.96 35.0 33.6 30.1 50.4 45.2 105
48 8.28 41.6 40.0 35.9 60.0 53.8 125
52 9.72 48.6 46.7 41.9 70.1 62.9 146
56 11.3 56.6 54.4 48.8 81.7 73.2 170
60 12.9 65.0 62.5 56.0 93.7 84.0 195

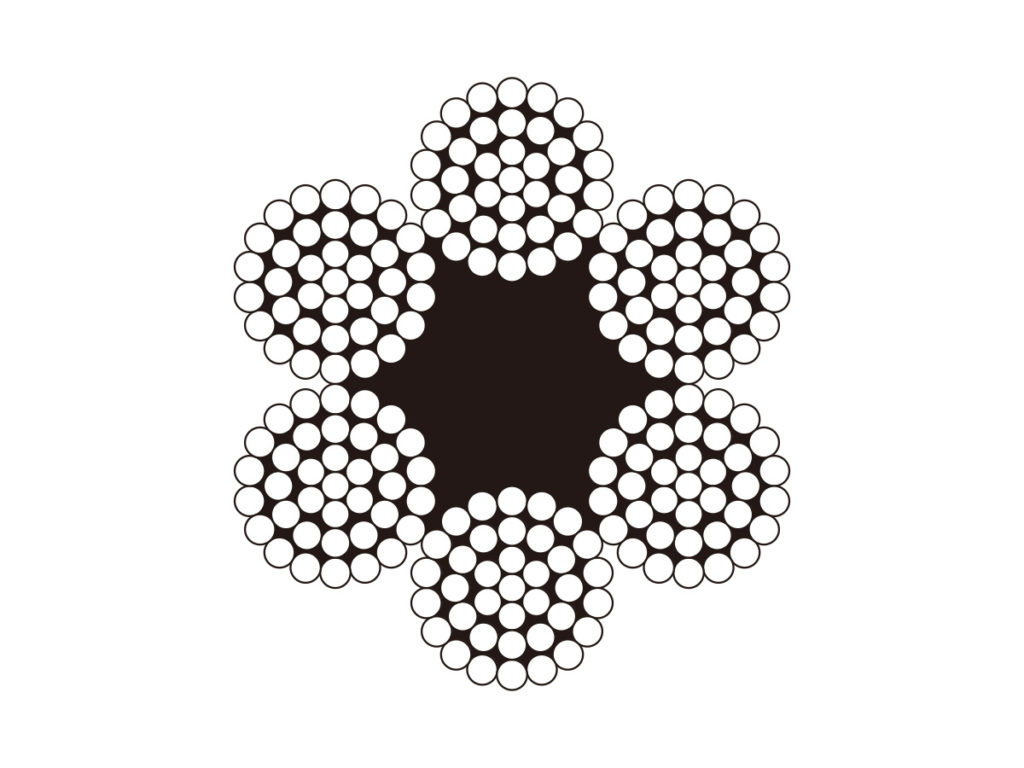

37本線6より
断面
フィラー形29本線6より ロープ心入り
構成記号 IWRC　6×Fi（29）
公称径
(㎜)		 (参考)
概算単位
質量
(㎏/m)		 安全荷重(安全係数:6)(t)
2本2点つり 2本4点あだ巻きつり
3本3点つり,4本4点つり		 ロープ
破断力
30° 60° 30° 60°
10 0.440 2.30 2.21 1.98 3.31 2.97 6.90
11.2 0.552 2.88 2.77 2.48 4.16 3.73 8.66
12.5 0.688 3.60 3.46 3.10 5.19 4.65 10.8
14 0.863 4.50 4.32 3.87 6.49 5.81 13.5
16 1.13 5.90 5.67 5.08 8.50 7.62 17.7
18 1.43 7.46 7.17 6.43 10.7 9.65 22.4
20 1.76 9.20 8.84 7.93 13.2 11.8 27.6
22.4 2.21 11.5 11.0 9.94 16.6 14.9 34.6
25 2.75 14.4 13.8 12.4 20.7 18.6 43.2
28 3.45 18.0 17.3 15.5 26.0 23.3 54.1
30 3.96 20.7 19.9 17.8 29.8 26.7 62.1
31.5 4.37 22.8 21.9 19.6 32.9 29.5 68.5
33.5 4.94 25.8 24.8 22.2 37.2 33.4 77.5
35.5 5.55 29.0 27.8 25.0 41.8 37.5 87.0
37.5 6.19 32.3 31.1 27.9 46.6 41.8 97.1
40 7.04 36.6 35.2 31.6 52.8 47.4 110
42.5 7.95 41.6 40.0 35.9 60.0 53.8 125
45 8.91 46.6 44.8 40.2 67.3 60.3 140
47.5 9.93 52.0 50.0 44.8 75.0 67.2 156
50 11.0 57.6 55.4 49.7 83.1 74.5 173
53 12.4 64.6 62.1 55.7 93.2 83.6 194
56 13.8 72.3 69.5 62.3 104 93.5 217
60 15.8 83.0 79.8 71.5 119 107 249

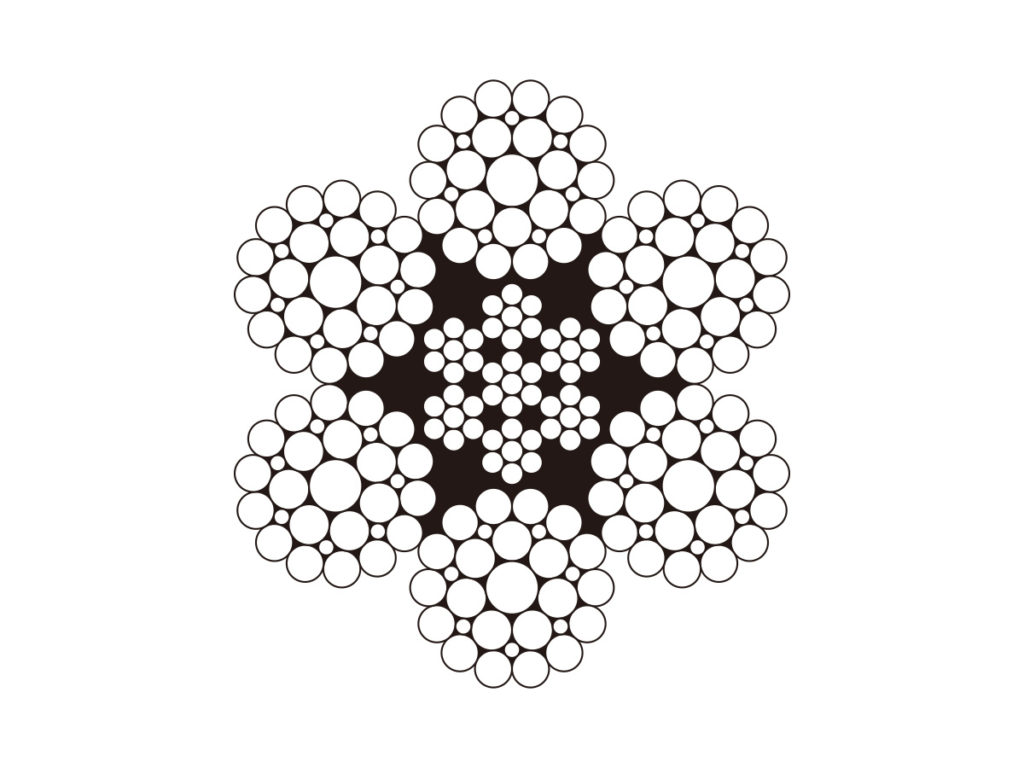

フィラー形
29本線6より ロープ心入り
断面

オプション

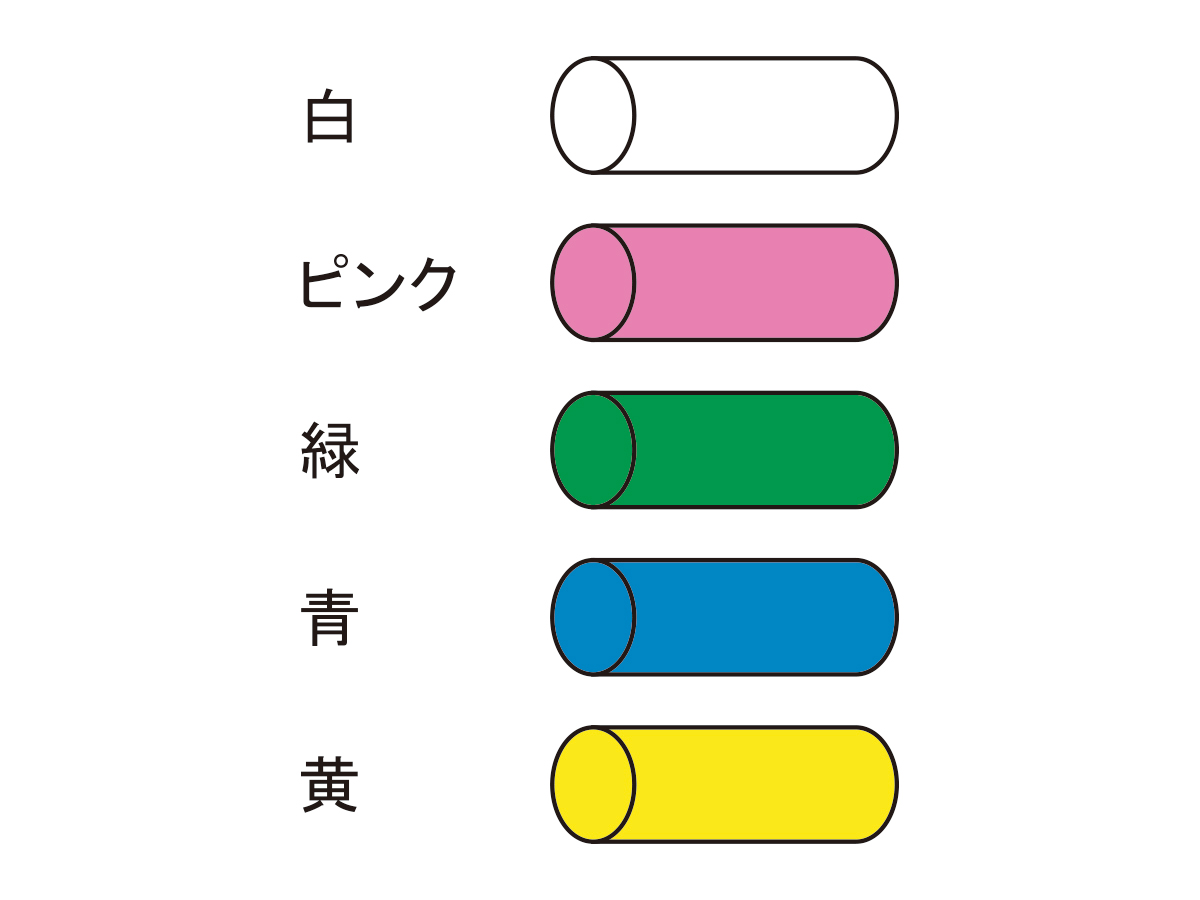

玉掛けチューブ

  • 玉掛けワイヤの使用業者が識別でき、各使用者の自主管理を促すことにより、大切に使用され、かつ整理整頓が徹底されます。

    • 　　　　　

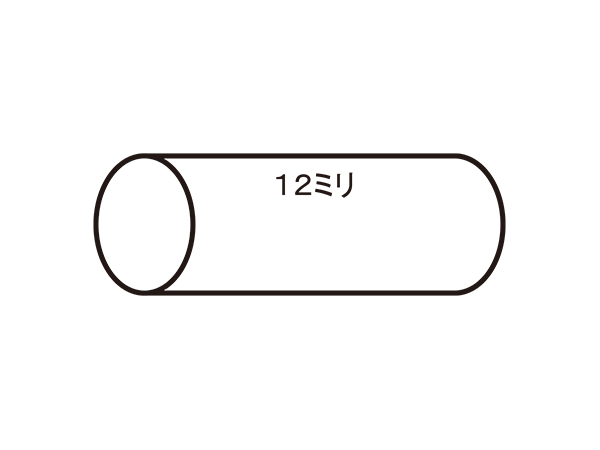

  • φ9〜φ24用のサイズがあります。

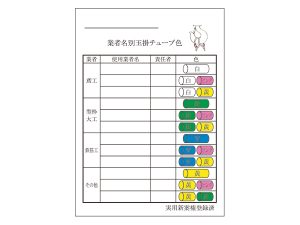

使用イメージ
