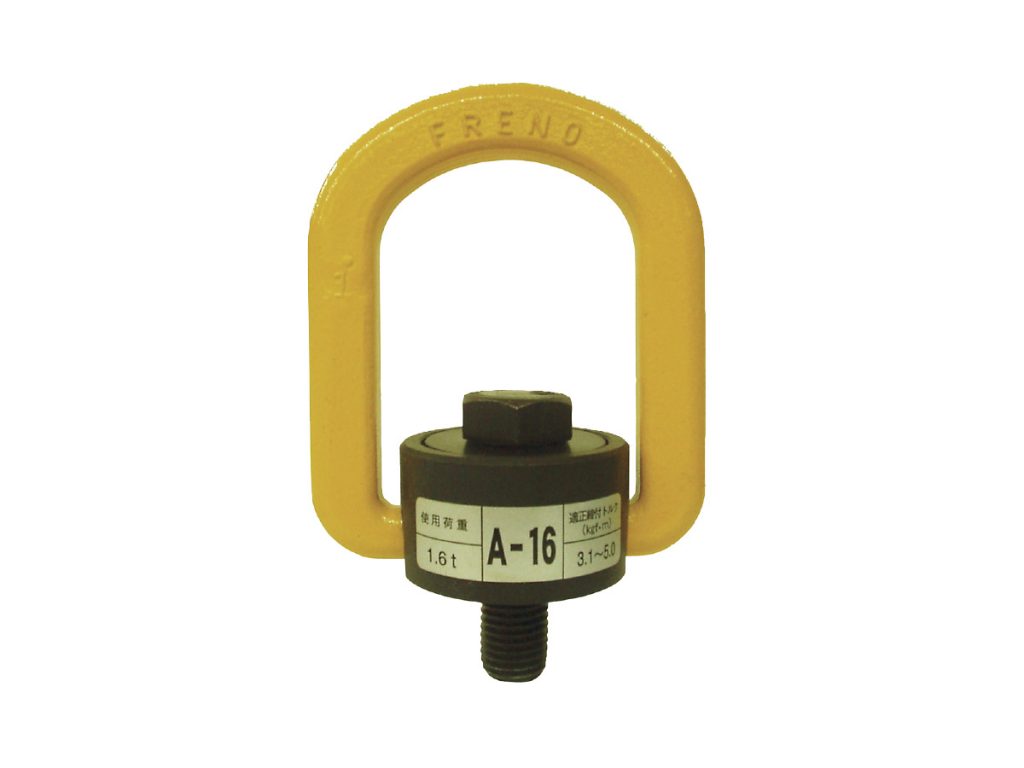

フレノリンクボルト

販売品

用途

工事工程
鉄骨工事、躯体工事
商品分類
機械工具関係

特長

  • 安全係数5以上
  • 取り付け作業の煩わしさや吊り作業の不安が解消可能。
  • ワークの横吊りや反転、立て起こし作業が安全。

仕様

型式 使用荷重
(t)
ボルト径
D

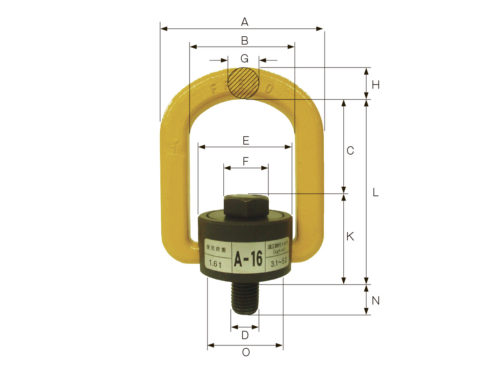

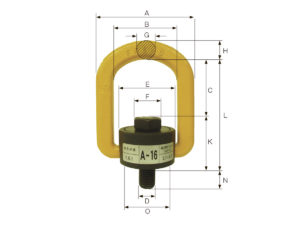

寸法(㎜) 適正締付トルク
(Nm)
最小~最大
自重
(kg)
A B C E F G H K L N O
A-8 0.3 M8 60 42 34 40 13 8 11 27 61 14 24 8〜15 0.23
A-10 0.5 M1 60 42 33 40 17 8 11 28 61 19 24 12〜20 0.24
A-12 0.8 M12 89 57 56 51 19 13 17 39 95 19 37 18〜29 0.7
A-14 1.2 M14 89 57 55 51 22 13 17 40 95 24 37 25〜40 0.7
A-16 1.6 M16 89 57 54 51 24 13 17 41 95 24 37 30〜49 0.8
A-18 2.3 M18 126 82 79 80 27 19 23 55 134 32 51 40〜65 2.2
A-20 2.8 M20 126 82 78 80 30 19 23 56 134 32 51 49〜78 2.2
A-22 3.1 M22 126 82 77 80 32 19 23 57 134 37 51 50〜170 2.3
A-24 3.7 M24 126 82 76 80 36 19 23 58 134 37 51 59〜196 2.4
