イーグルクランプ

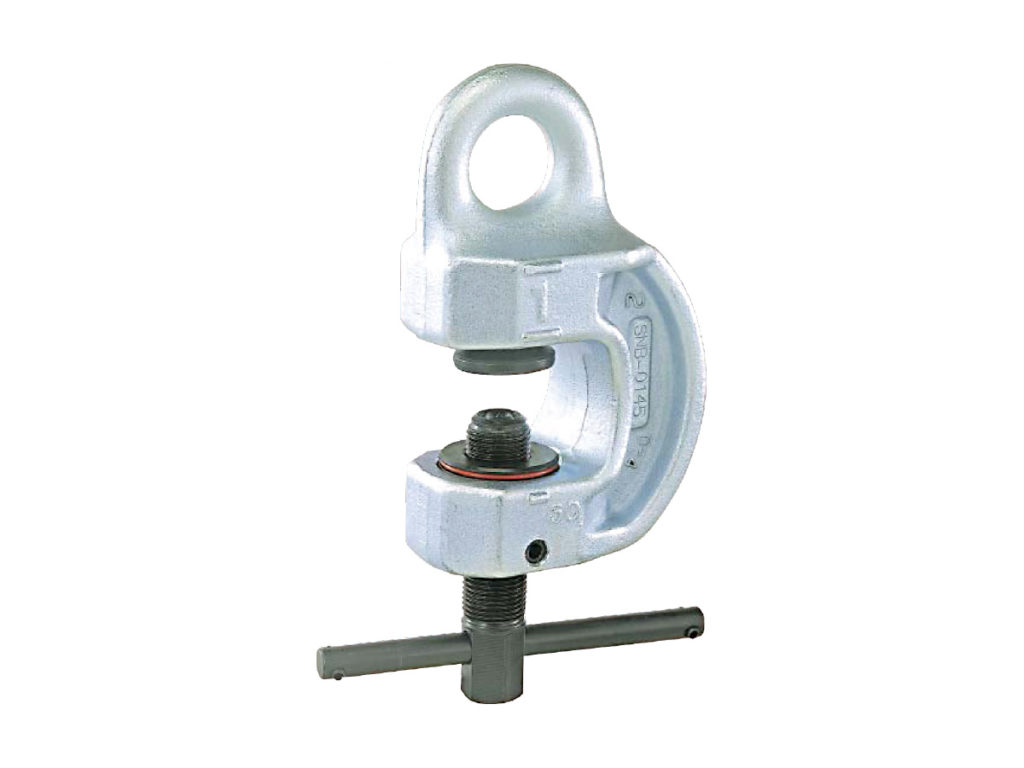

SBB型/SBb型

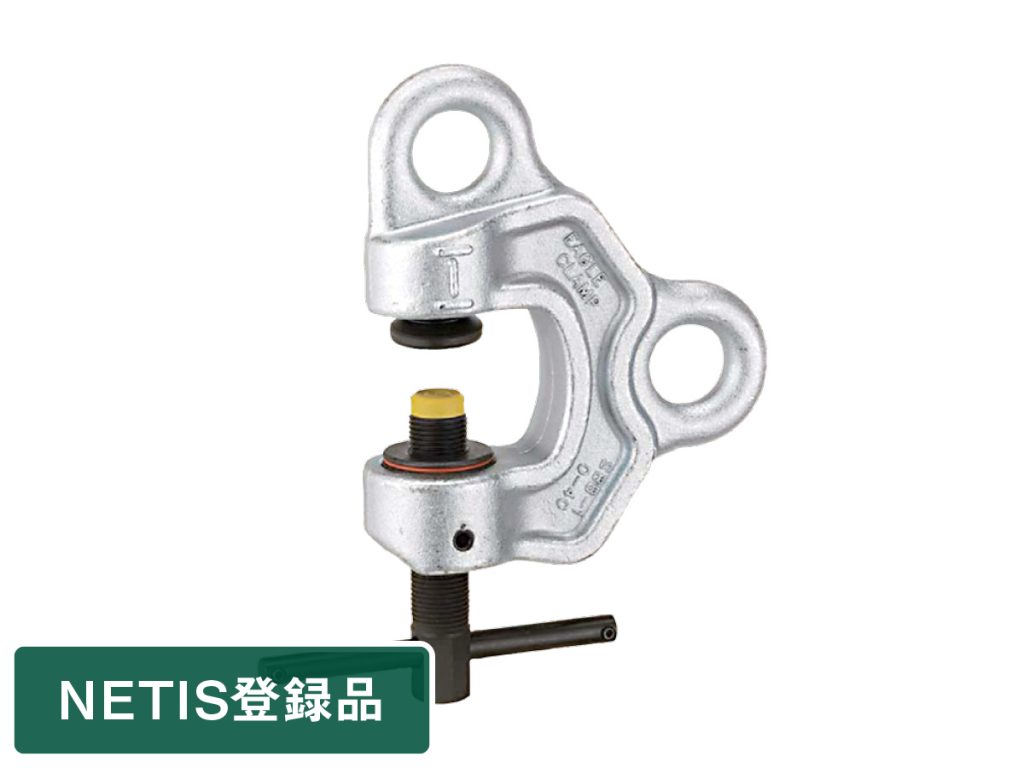

SBN型

用途

工事工程
鉄骨工事
商品分類
機械工具関係

特長

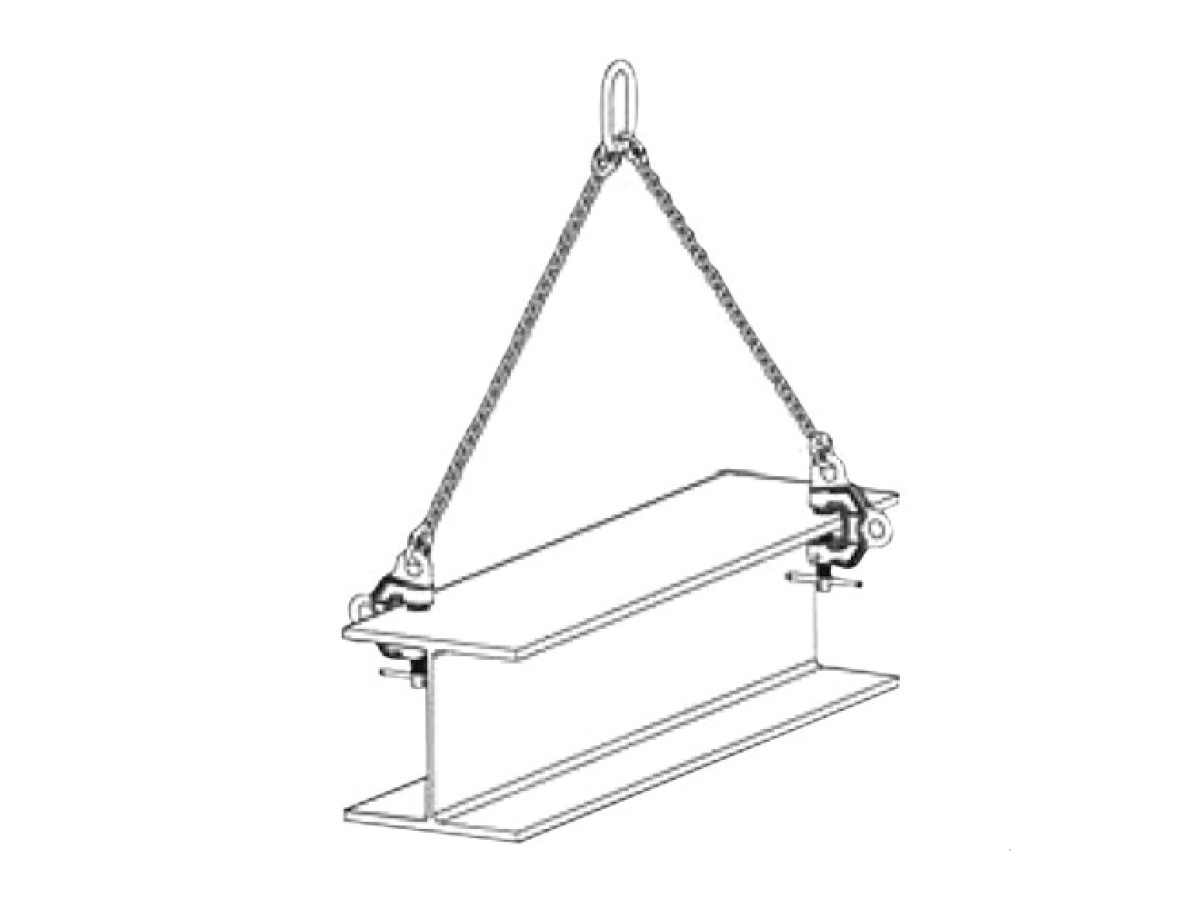

  • 球面回転アゴでつり荷をガッチリつかむグリップ力は吊り荷重に比例
  • ねじ式万力と自動締め付け機構の二重安全構造

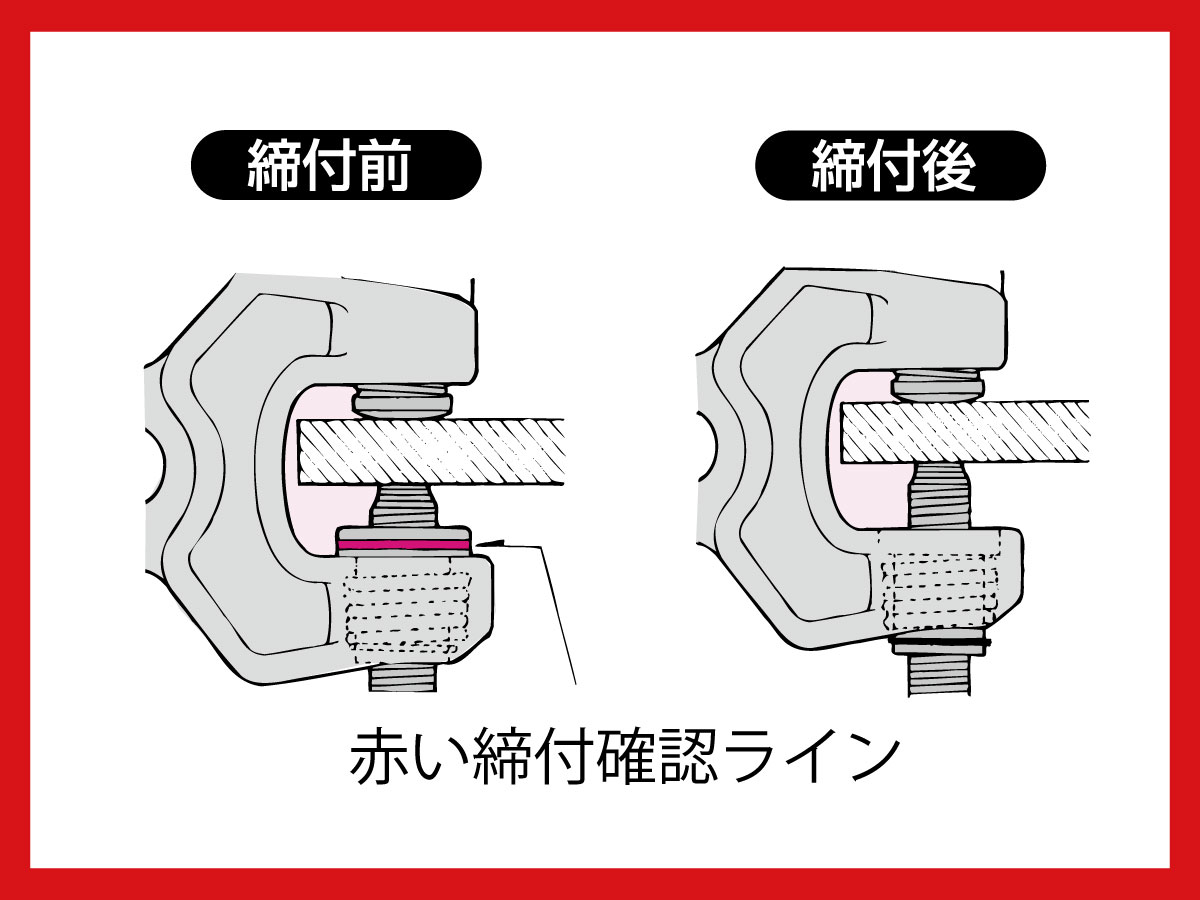

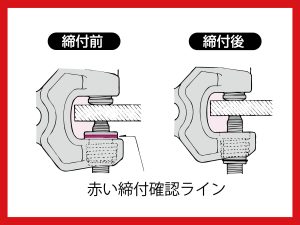

  • 締め付け状態が一目でわかる、締め付け確認ライン

仕様

SBB型/SBb型

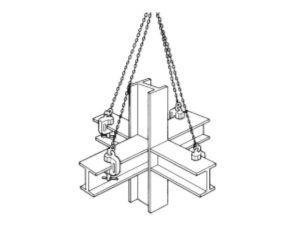

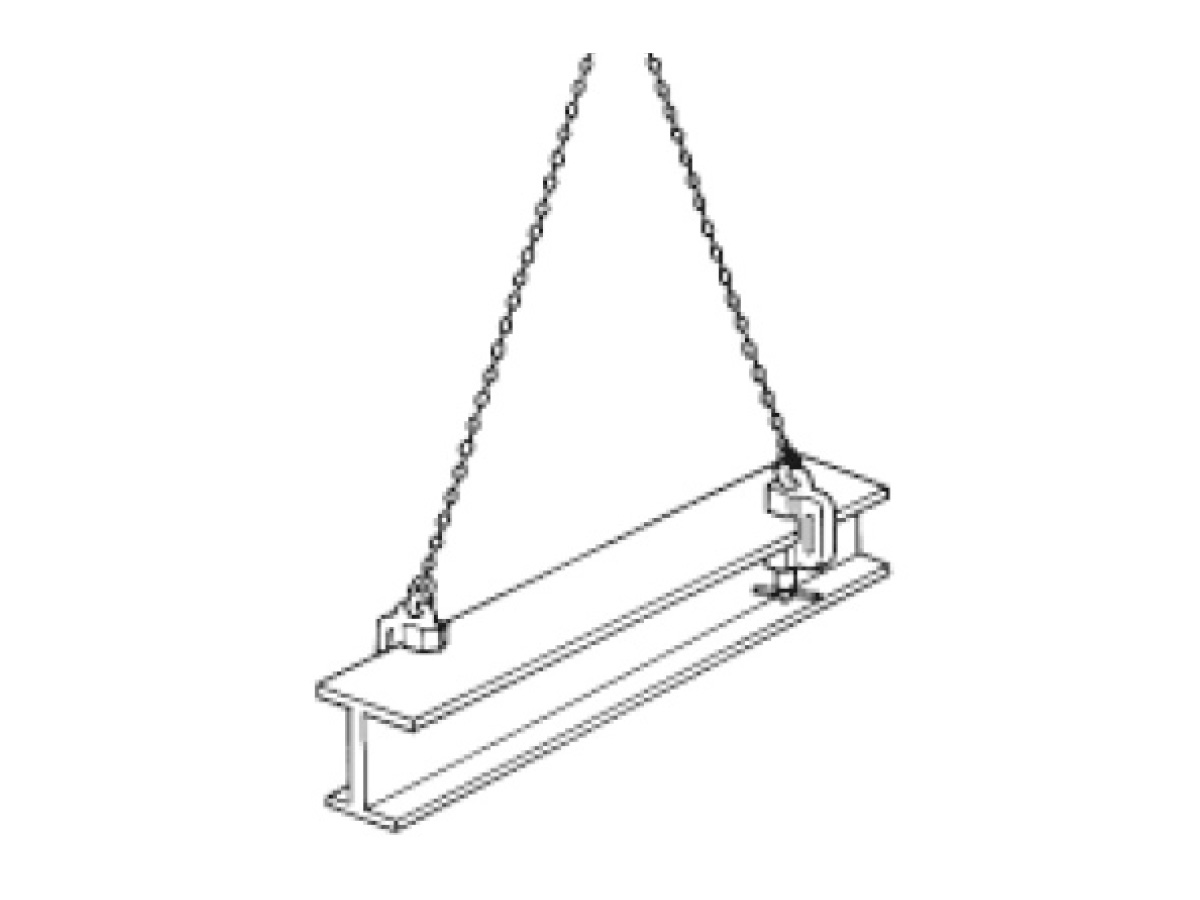

用途

  • 吊り上げ
  • 運搬
  • 吊り下げ
  • 反転
  • 回転
  • 溶接
  • 組立
  • 建方
  • 搭載
  • プレス加工
  • ベンディング加工
  • 吊りピース
  • 引張ピース
型式 使用荷重
(t)
有効板厚
A(㎜)
寸法(㎜) 規定締付トルク(N・cm) 自重
(kg)

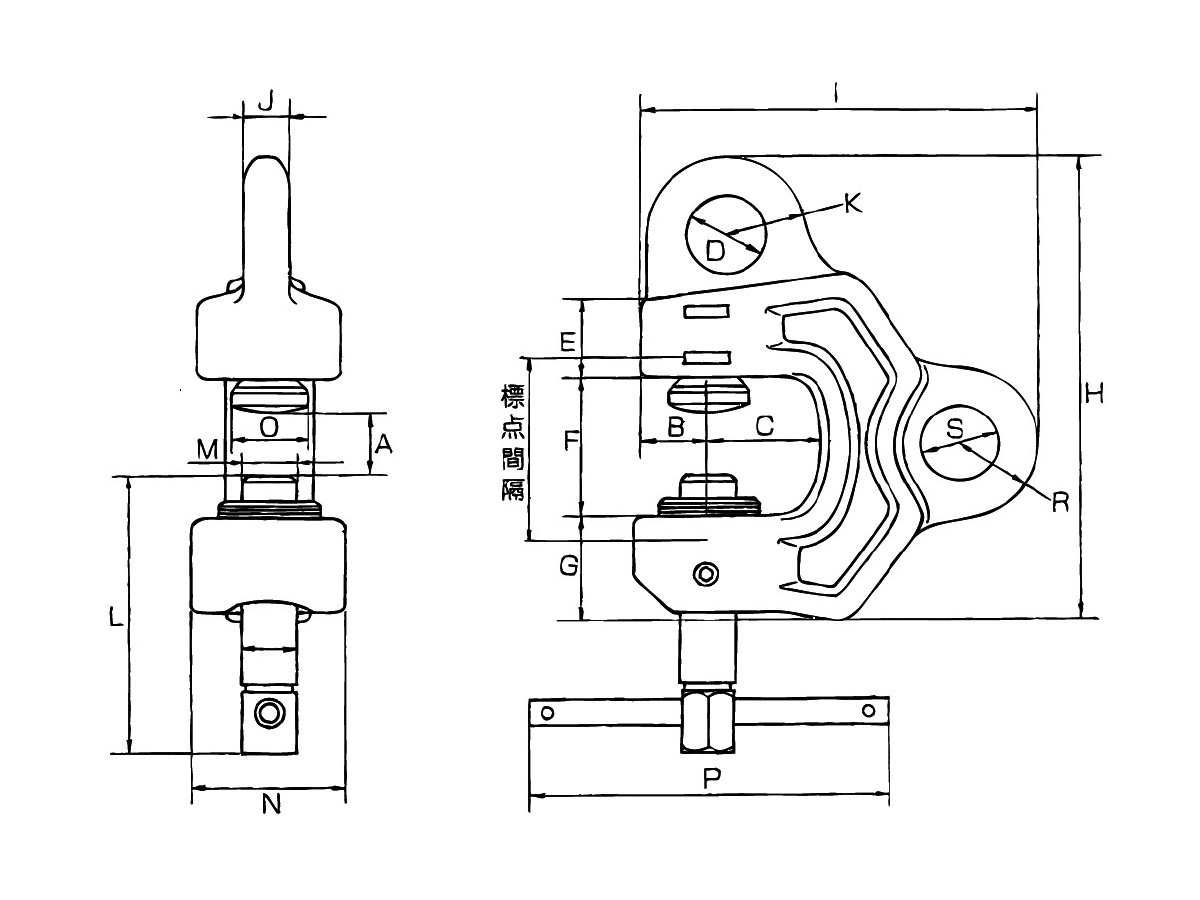

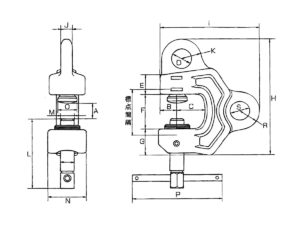

B C D E F G H I J K L M N O P Q* R S
SBB-0.5 0.5 1~25 23 25 φ27 22 41 29 140 112 15 24 96 φ20 46 φ27.5 150 φ15 24 φ27 1470 1.8
SBB-1 1 1~40 27.5 45 φ32 31 61 46 203 165.5 18 34 124 φ24 55 φ37 150 φ22 34 φ32 1470 4.0
SBB-2 2 1~40 35 43 φ36 44 66 45.5 218 183 25 38.5 134 φ32 74 φ43 150 φ25 36 φ32 1960 7.6
SBB-3 3 5~35 40 47.5 φ45 42 64 61.5 245 170 30 42.5 137.5 φ36 80 φ50 200 φ30 30 φ31 2450 8.8
SBB-5 5 10~40 48 55 φ50 52 75.5 66.5 276 213 35 47 150.5 φ40 96 φ60 200 φ35 45 φ37 2450 15.8
SBb-5 5 40~80 45 92 83 115 87 285 282.5 175 φ44 107 φ60 200 φ35 57.5 φ60 2450 24.4

*Qはベアリング寸法

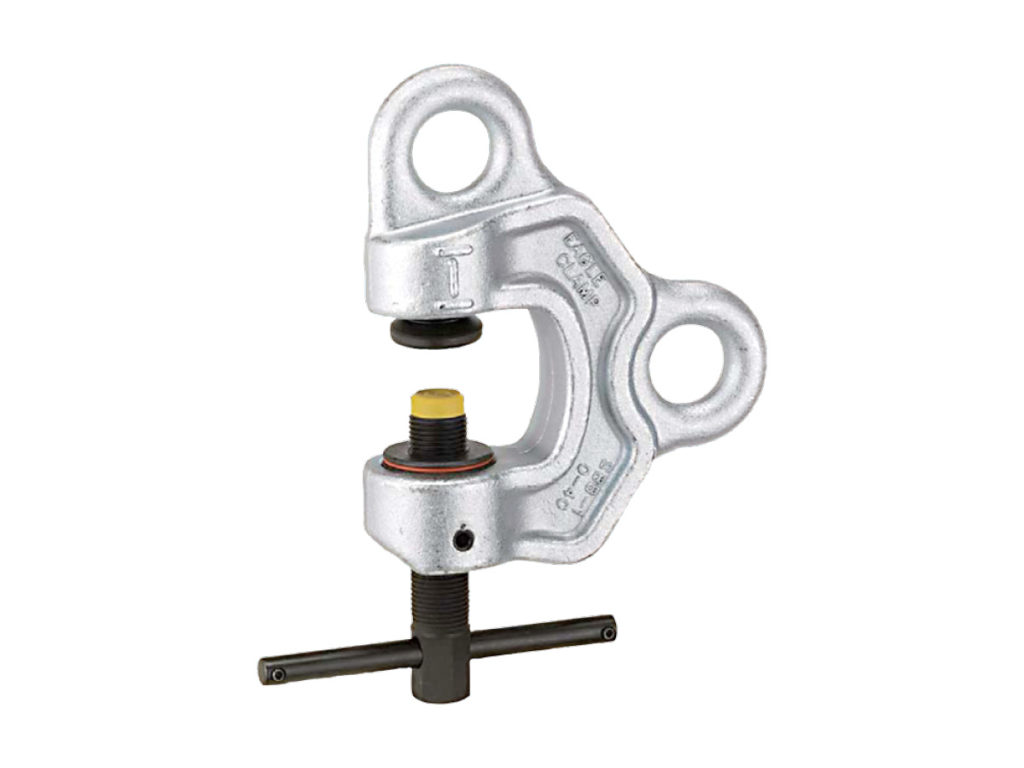

SBN型

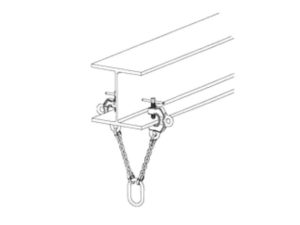

用途

  • 吊り上げ
  • 運搬
  • 吊り下げ
  • 固定
  • 反転
  • 回転
  • 溶接
  • 組立
  • 建方
  • 搭載
  • プレス加工
  • ベンディング加工
  • 吊りピース
型式 使用荷重
(t)
有効板厚
A(㎜)
寸法(㎜) 規定締付トルク(N・cm) 自重
(kg)

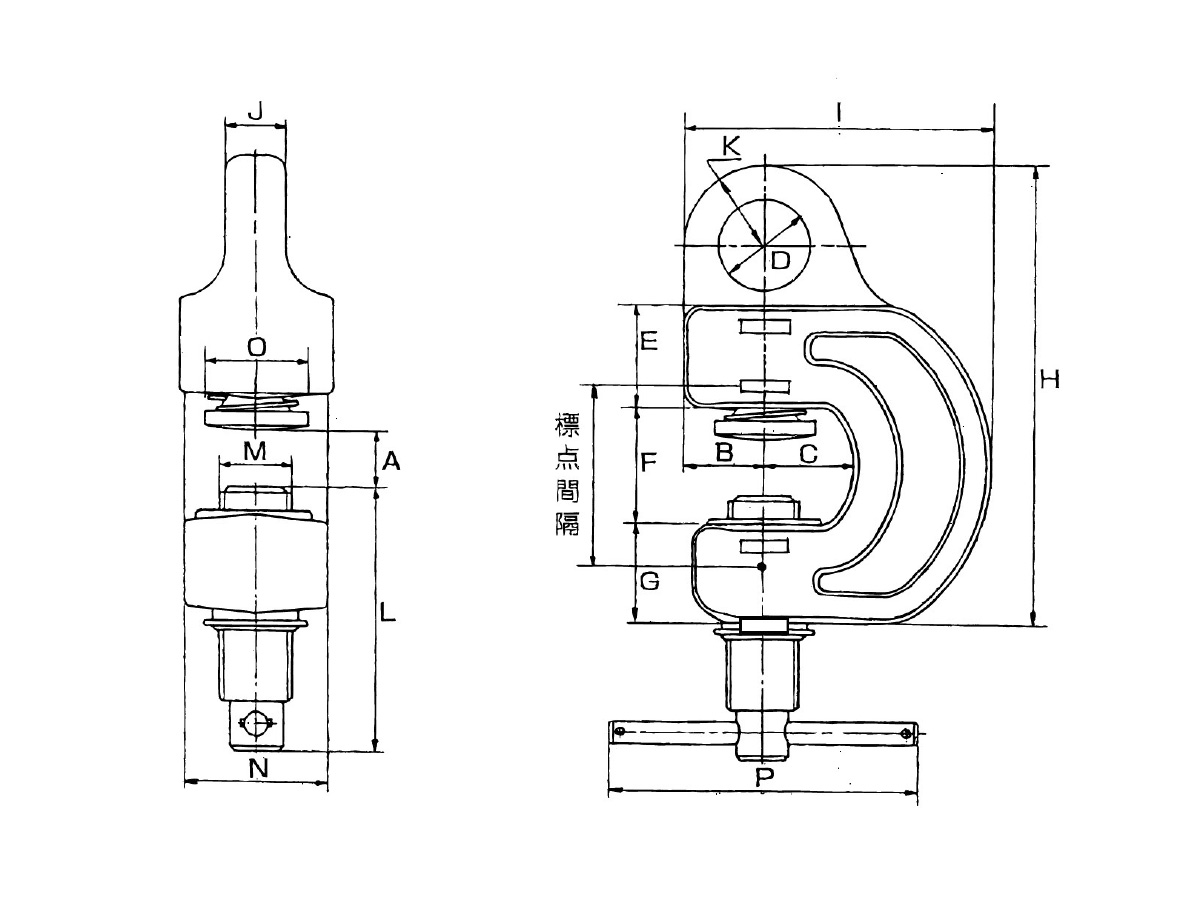

B C D E F G H I J K L M N O P Q*
SBN-1 0.1~1 1~30 33 33 φ35 35.5 49.5 36 181.5 113 18 35.5 109 φ24 60 φ37 150 22 1470 3.8
SBN-3 0.6~3 5~35 40 43 φ45 47.5 61 45.5 223 150 30 40 134 φ32 70 φ50 150 30 2450 8.3

*Qはベアリング寸法

注意事項

  • 必ず規定締付トルク以上で締め付けてください。
