レンフロクランプ

DHK-DS型

ABA型

ABJ型

用途

工事工程
鉄骨工事、躯体工事
商品分類
機械工具関係

DHK-DS型

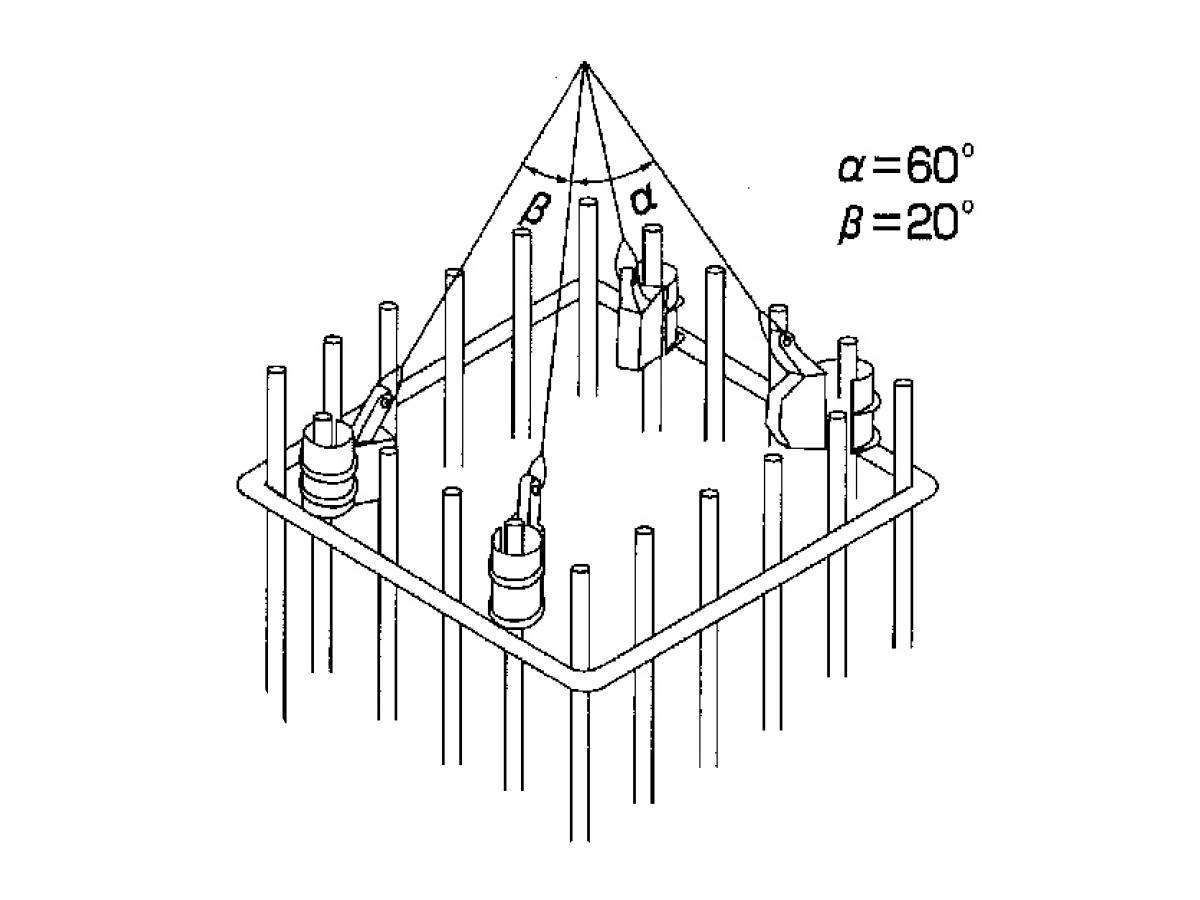

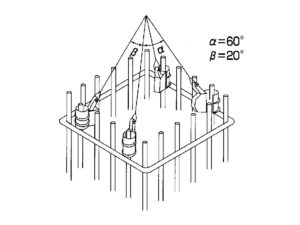

  • PC柱や鉄筋壁など構造物の吊り上げ
  • 鉄筋の連吊り(別途天秤を使用して下さい)
  • 鉄筋や丸棒の縦吊り

ABA型

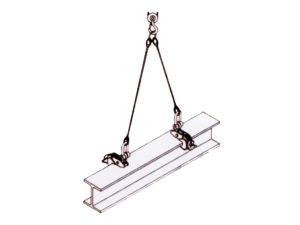

  • H形鋼等の運搬やトラック等からの積み下ろしや鉄骨梁の建て方等の横吊り作業

AABJ型

  • 鉄骨梁等H形綱の建て方や運搬
  • 山留材や切張材の横吊り、縦吊り

特長

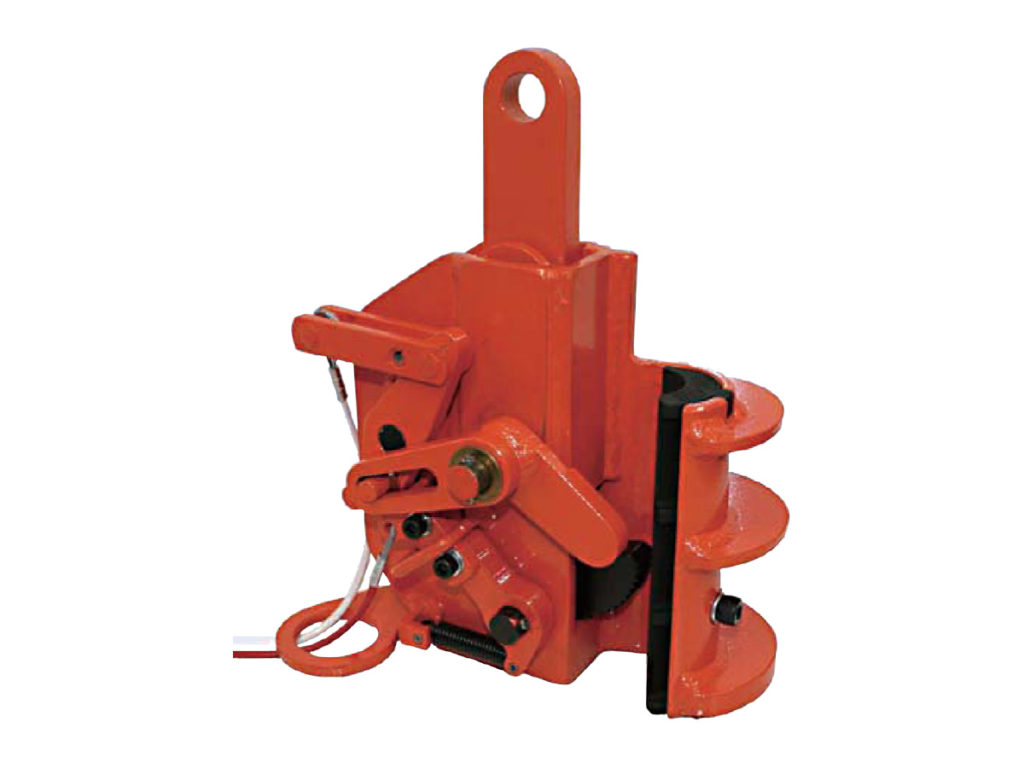

DHK-DS型

異形棒綱・丸棒吊り専用・全ロック付き

  • 遠隔操作による取外しが可能
  • ロックはワンタッチ。ロック解除は2回操作式(赤のワイヤーを引き、その後白のワイヤーを引く)
  • 広範囲な鉄筋サイズに対応

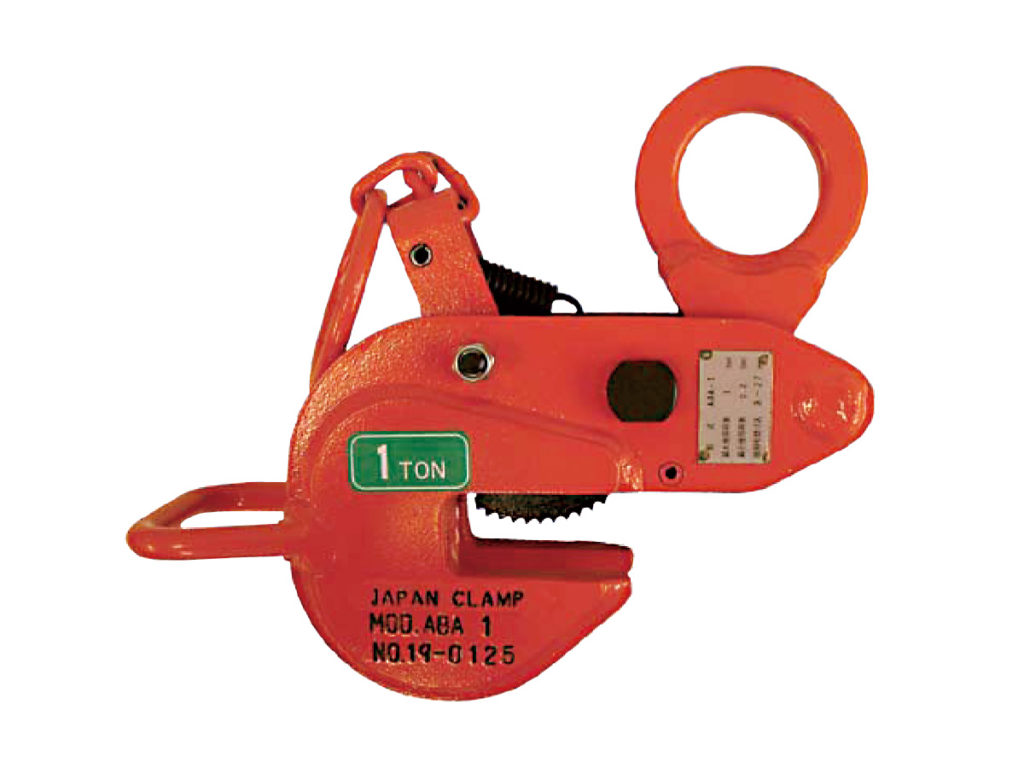

ABA型

横吊り専用 安全ロック付き

  • 立て起こし作業可能
  • クランプのアゴ部が、二股になっているのでH型綱等の長手方向や補強材を挟んで吊り上げるのに最適(図1)

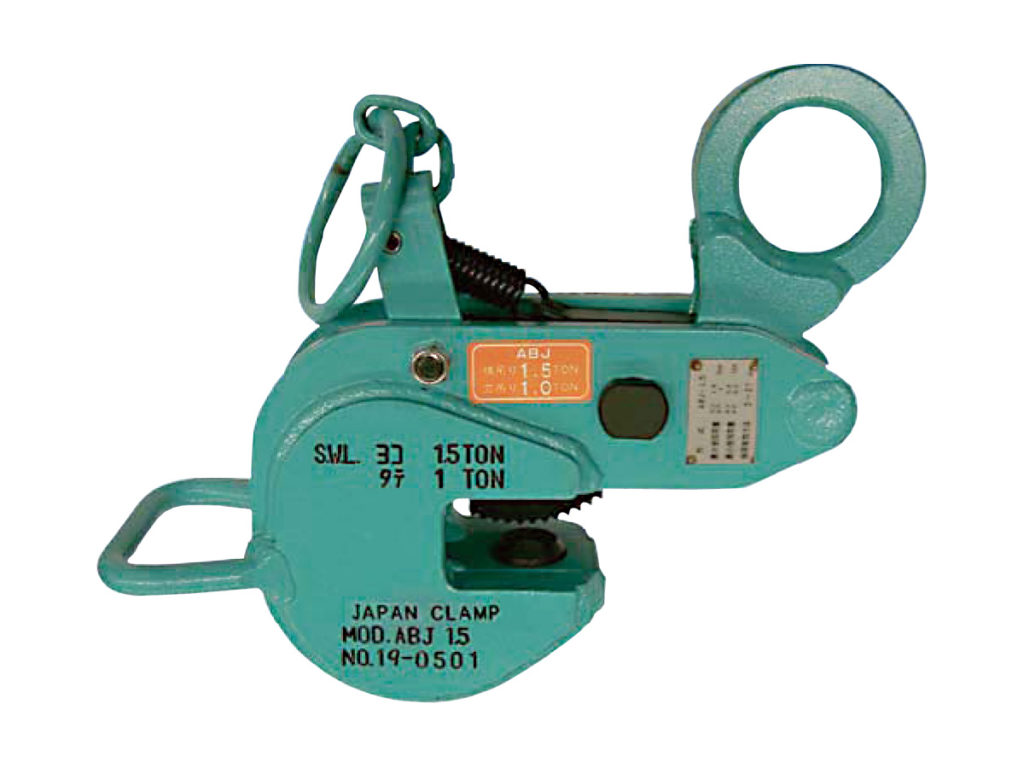

ABJ型

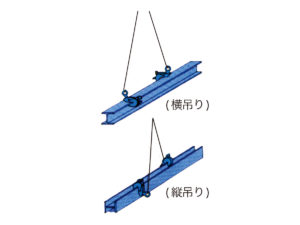

縦・横吊り兼用 安全ロック付き

  • 立て起こし・反転作業可能
  • 横つりの基本使用荷重が大幅アップ
  • カム・ジョーの豊富なバリエーションにより傷の目立たない吊り作業が可能

仕様

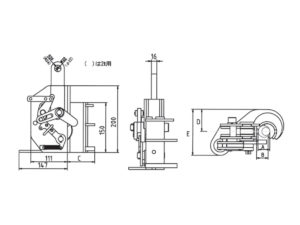

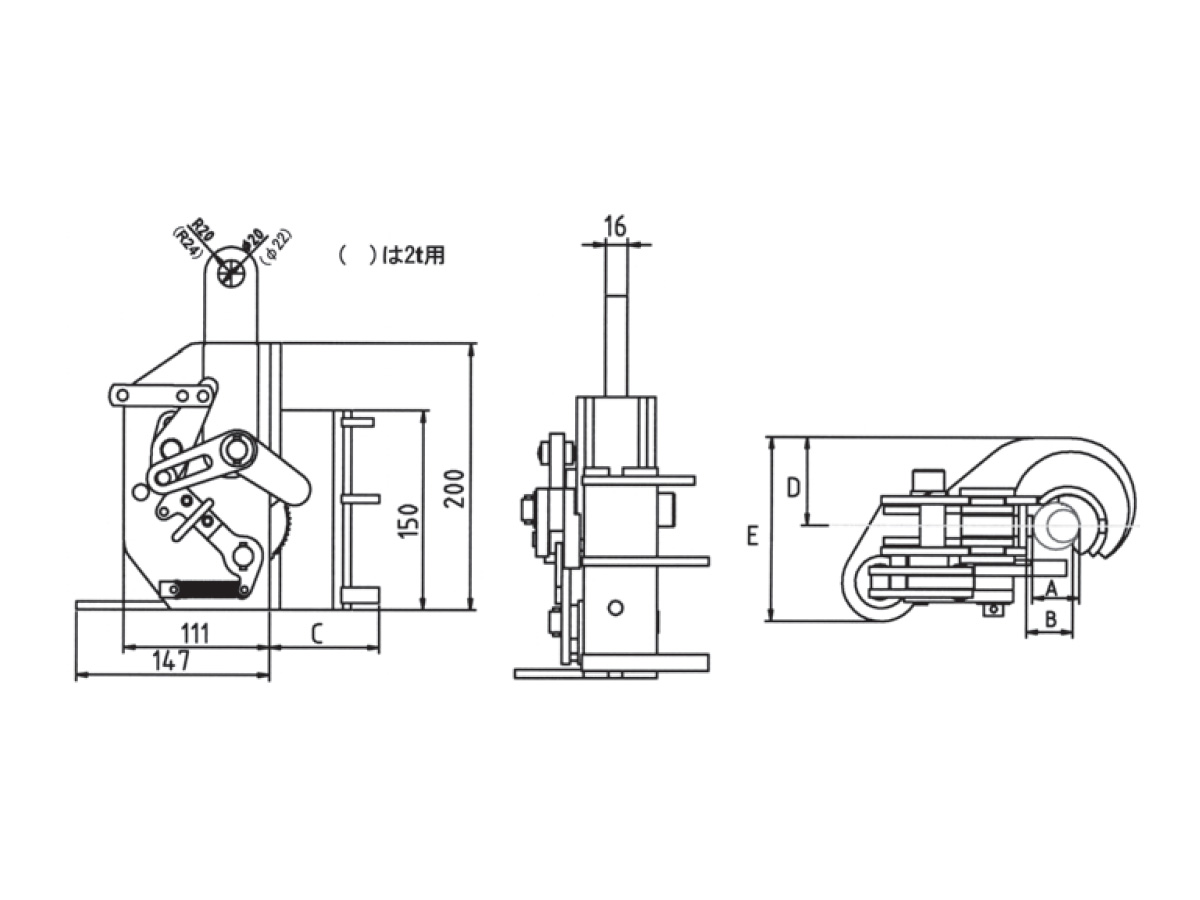

DHK-DS型
型式 基本使用荷重(t) 使用有効寸法 A 寸法(㎜) 自重(kg)
鉄筋呼び径 丸棒直径(㎜) B C D E
DHK-DS1-41 1 アジャスター付 D19〜D32 18〜360 37 84 68 150 9.4
アジャスター無 D35〜D41 30〜48 50
DHK-DS-1.5-41 1.5 アジャスター付 D19〜D32 18〜360 37 84 68 157 10
アジャスター無 D35〜D41 30〜48 50

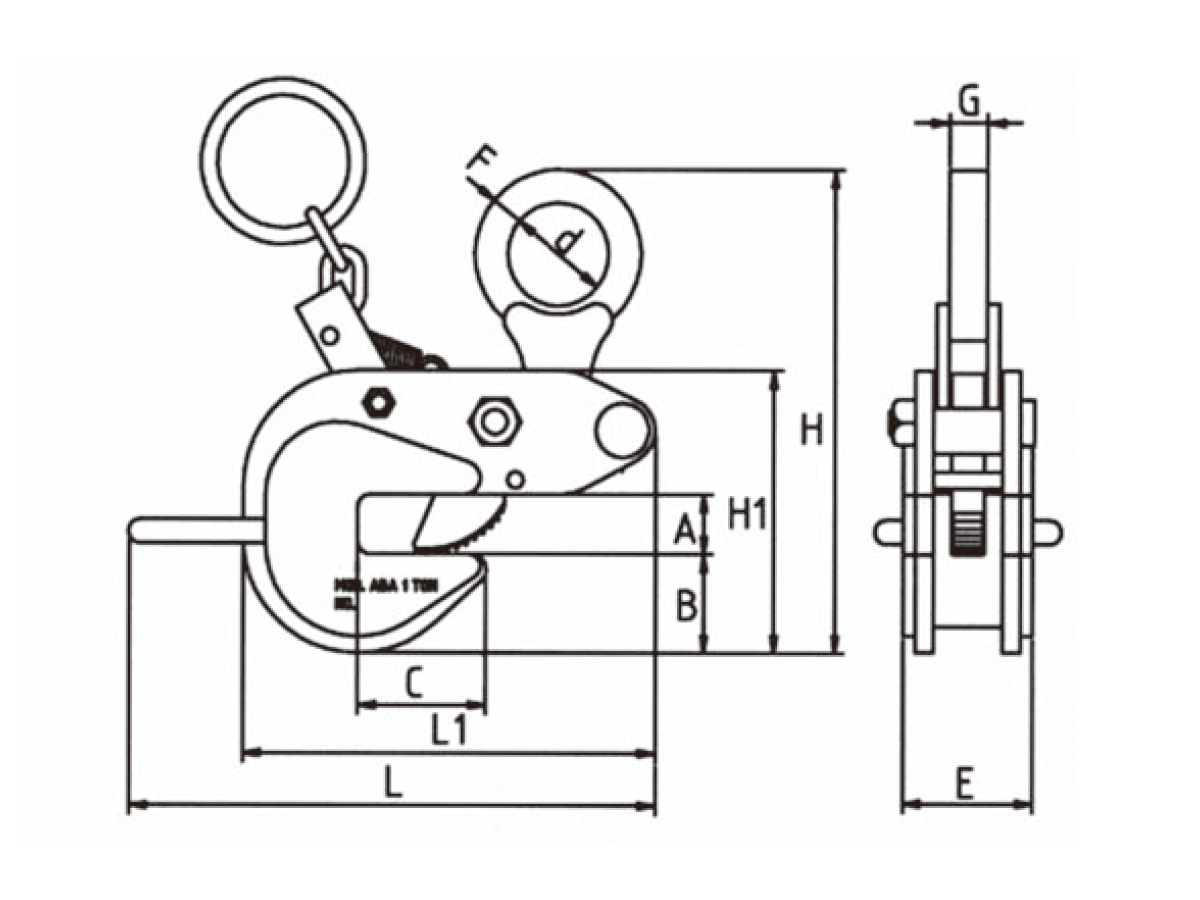

ABA型・ABJ型
型式 基本使用荷重(t) 使用有効寸法(㎜) 寸法(㎜) 自重(kg)
A B C d E F G H1 H L1 L
ABA-0.5 0.5 3〜23 25 40 55 45 54 12 16 119 193 183 230 3
ABA-1 1 3〜27 29 48 63 50 64 16 19 137 231 202 258 5
ABA-2 2 3〜34 39 65 87 60 85 16 22 180 293 255 312 9
ABA-3 3 3〜38 40 75 88 65 100 22 22 201 303 303 364 13
ABJ-1.5 横吊)1.5/(縦吊)1/td>

3〜27 29 57 56 50 68 16 19 146 242 214 271 6
