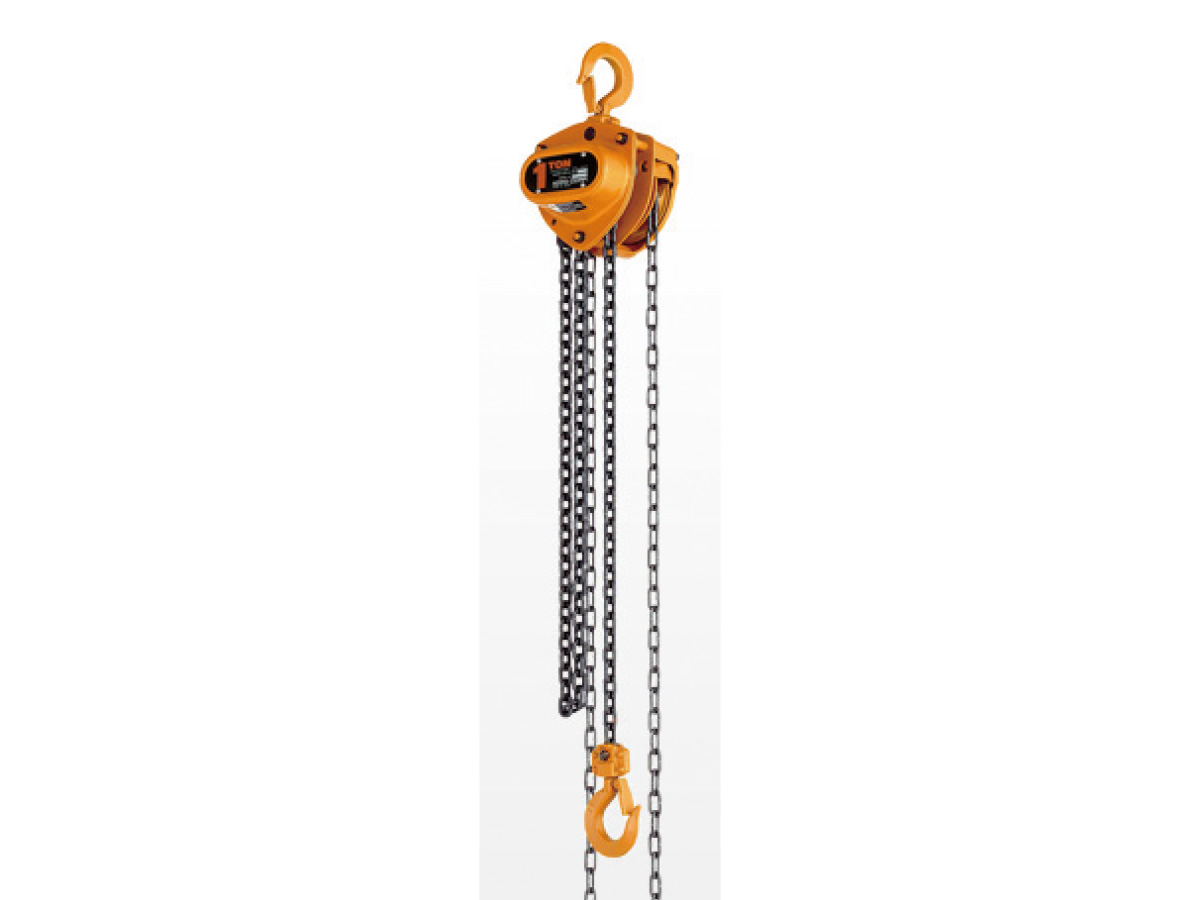

手動チェーンブロック

用途

工事工程
鉄骨工事、躯体工事
商品分類
機械工具関係

特長

  • 独自構造による確実なブレーキ性能。
  • 小形・軽量化により取扱いが極めて簡単。

仕様

型式 定格荷重
(t)
標準揚程
(m)
ハンドチェーン
二つ折長さ
(m)
巻上平均
手動力
(N)
荷を1m巻上げに
要するハンドチェーンの
牽引長さ
(m)
ロードチェーン
線径×掛数
(㎜)
作動荷重
(t)
自重
(kg)
揚程1m増し
増加質量
(kg)
フックブロック
自重
(kg)
CB005 0.5 2.5 2.5 235 25 5.0×1 0.75 10 1.5 1
CB010 1 2.5 2.5 284 43 6.3×1 1.5 11.5 1.8 1
CB015 1.6 2.5 2.5 343 57 7.1×1 2.4 14.5 2.1 1
CB020 2 3.0 3.0 353 70 8.0×1 3 20 2.3 2
CB030 3.2 3.0 3.0 353 114 7.1×2 4.8 24 3.2 4
CB050 5 3.0 3.5 333 198 9.0×2 7.5 41 4.4 7
CB075 7.5 3.5 4.0 343 297 9.0×3 9.5 63 6.2 12
CB100 10 3.5 4.0 353 396 9.0×4 12.5 83 7.9 17
CB150 16 3.5 4.5 363 594 9.0×6 20 155 11.4 48
CB200 20 3.5 4.5 353×2 396×2 9.0×8 25 235 15.8 72
CB300 32 3.5 4.5 421×2 495×2 9.0×10 40 310 19.2 114
CB400 40 3.5 4.5 421×2 693×2 9.0×14 50 約480 26.2 197
CB500 50 3.5 4.5 480×2 792×2 9.0×16 62.5 約640 29.7 294

※揚程サイズ各種取り扱っております。
