プレントロリ/ギヤードトロリ

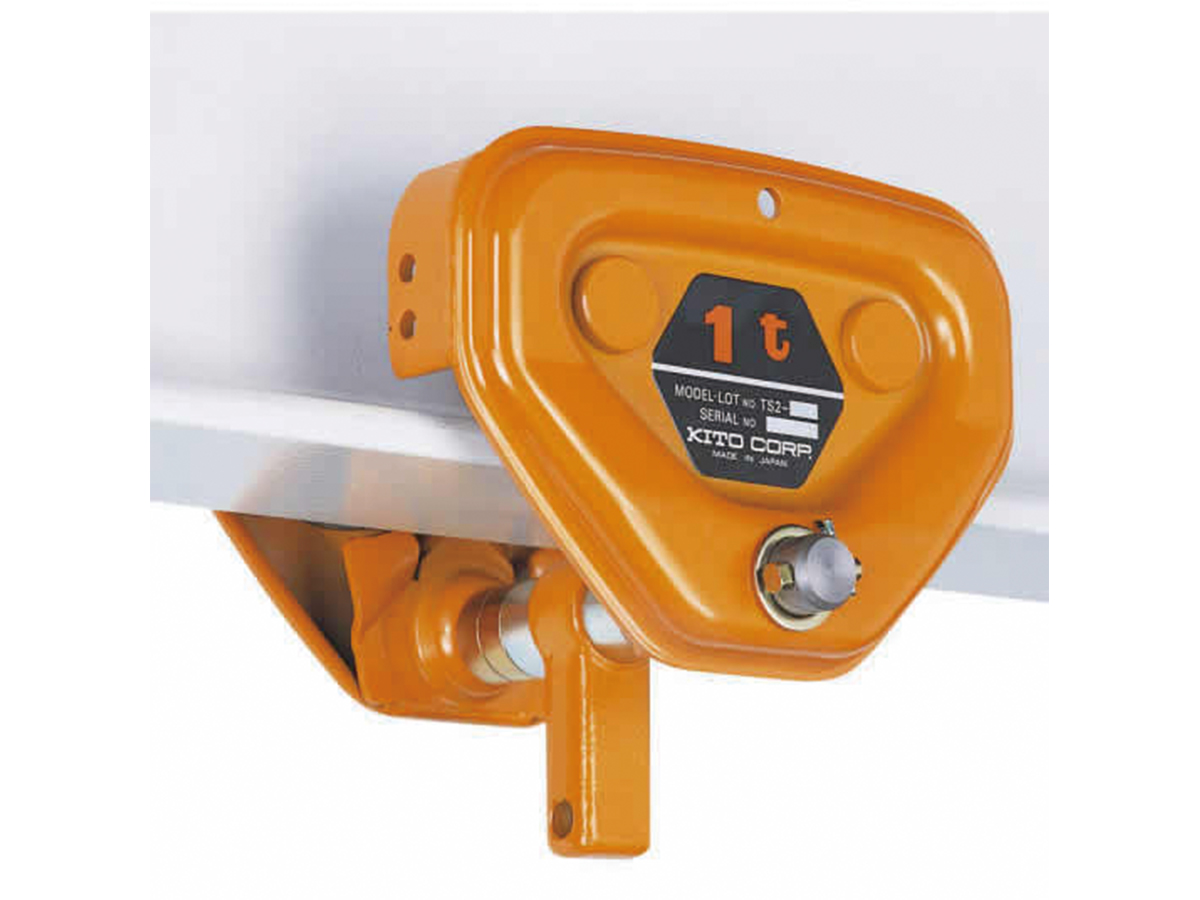

プレントロリ0.5t〜3tタイプ

プレントロリ
0.5t〜3tタイプ

プレントロリ5tタイプ

プレントロリ
5tタイプ

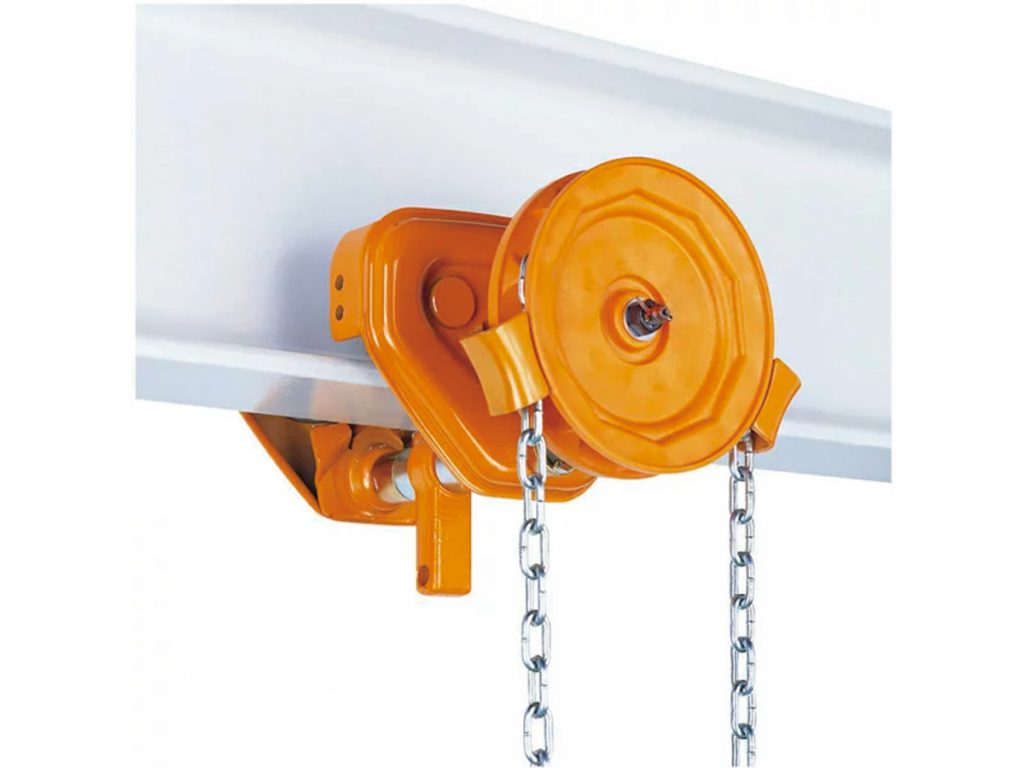

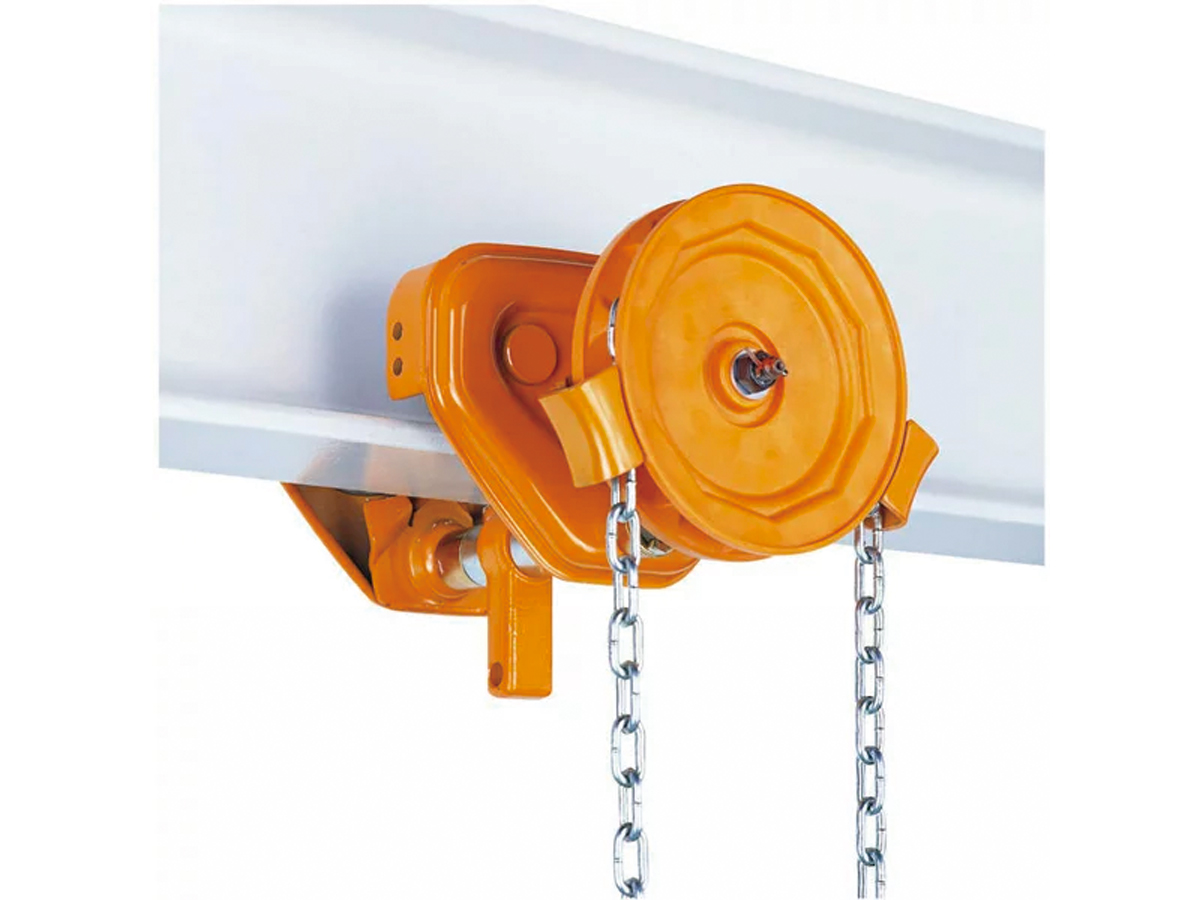

ギヤードトロリ1t〜3tタイプ

ギヤードトロリ
1t〜3tタイプ

ギヤードトロリ5tタイプ

ギヤードトロリ
5tタイプ

プレントロリ0.5t〜3tタイプ
プレントロリ5tタイプ
ギヤードトロリ1t〜3tタイプ
ギヤードトロリ5tタイプ

用途

工事工程
躯体工事
商品分類
機械工具関係

特長

スムーズな走行性を発揮する特殊設計

両側のフレームは、レール面に即応し適当な角度で自由に動くように設計されています。レールの継ぎ目や凹凸があっても、4つのクルマに平均に力がかかり安定もよく、スムーズに走ります。

クルマの耐久性は抜群

クルマは特殊な加工と熱処理により耐久性は抜群です。

超軽量化を実現

極限の設計により超軽量化を実現しました。

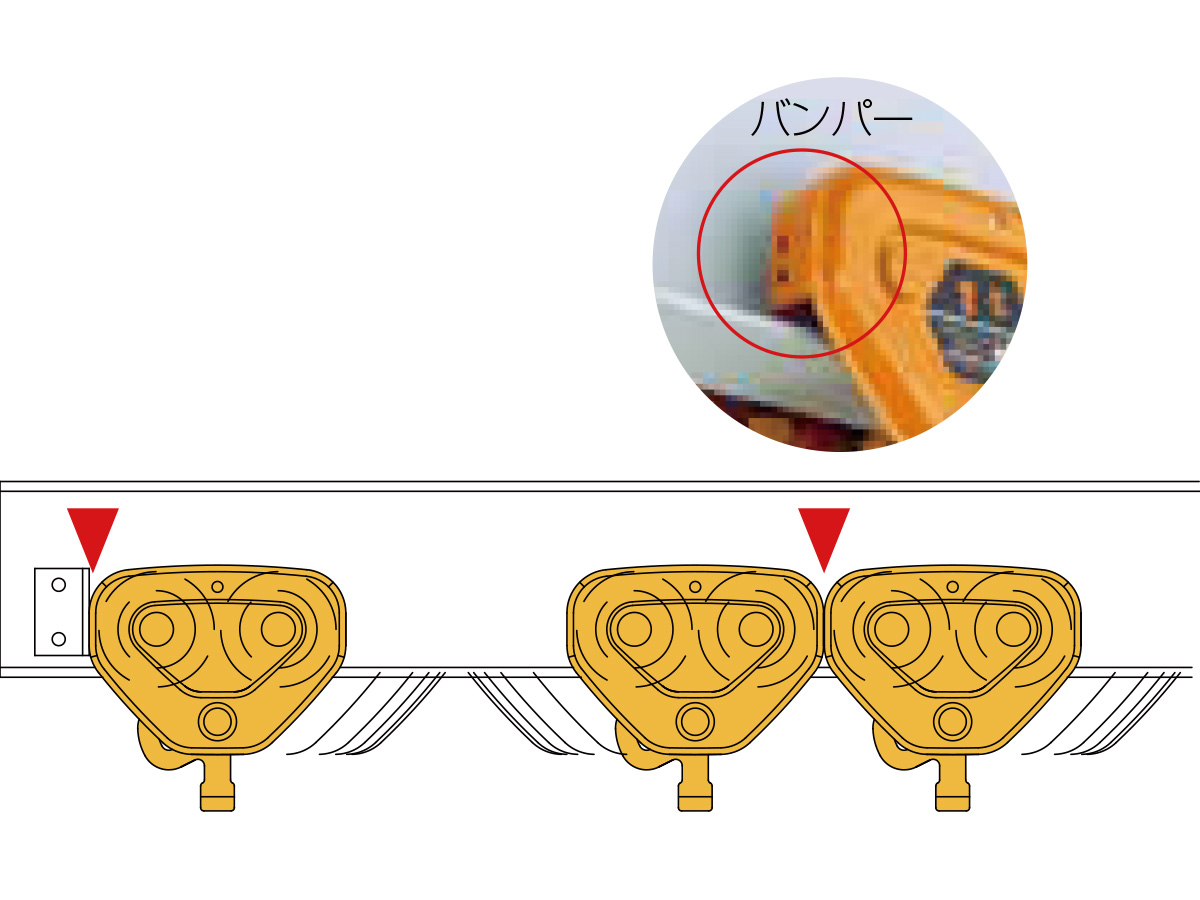

安全性を発揮するバンパー

レール端末に取付けたストッパへの衝突やトロリ同士の衝突によるクルマの破損を防ぐバンパー付(7 1/2t以上のトロリの場合のバンパーはオプション)。このバンパーは、万一に備えてトロリの落下を防止する二重安全機構です。

Iビーム、Hビームのどちらにも適合

合理的な形状の踏面を持ったクルマは、Iビーム、Hビームのどちらの形状にも適合します。7 1/2t以上のトロリはビームの種類により横行用クルマの形状が異なりますので、ご注文の際は使用ビームの種類をご指示ください。

レール幅の調整は簡単

キトーユニバーサルトロリは、カラーの入れ替えだけで、3段階のレール幅に簡単に調整できます。

ボールベアリング入り

4つのクルマには、注油のいらない高級密閉形ボールベアリングを使用し、滑らかに走行します。

仕様

種類(呼び)
(t)
型式 ハンドチェーン
二つ折長さ(m)
適用レール幅
(㎜)
最小回転半径
(㎜)
自重
(kg)
1/2 TSP005 2.5

(50)75・(75)100・(100)125〔 300〕

(1100)1300 (4.5)12
1 TSP010 2.5 75・100・125〔300〕 1300 (8.0)12
2 TSP020 3.0 100・125・150〔300〕 1500 (14)19
3 TSP030 3.0 100・125・150〔300〕 1700 (23)27
  • ( )内数値はプレントロリの場合です。その他はギヤードトロリと同じ値です。
  • 1/2tプレントロリの適用レール幅50mmの場合は、直線走行のみでお使いください。
  • 適用レール幅の〔  〕内数値は、標準品として製作している最大値ですのでお問い合せください。
  • ハンドチェーンの線径はすべて5mmです。
  • レールの選定にあたっては、高さ方向の干渉にもご注意ください。
