TOP > 取扱商品 > 機械工具関係 > シャコ万力

シャコ万力

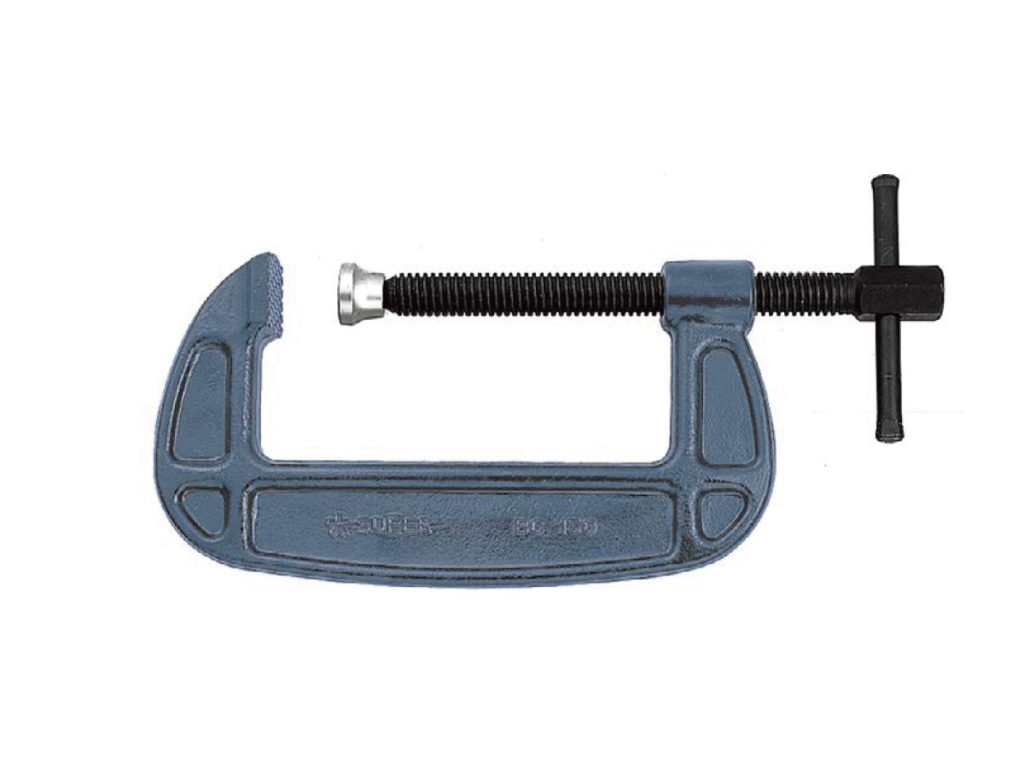

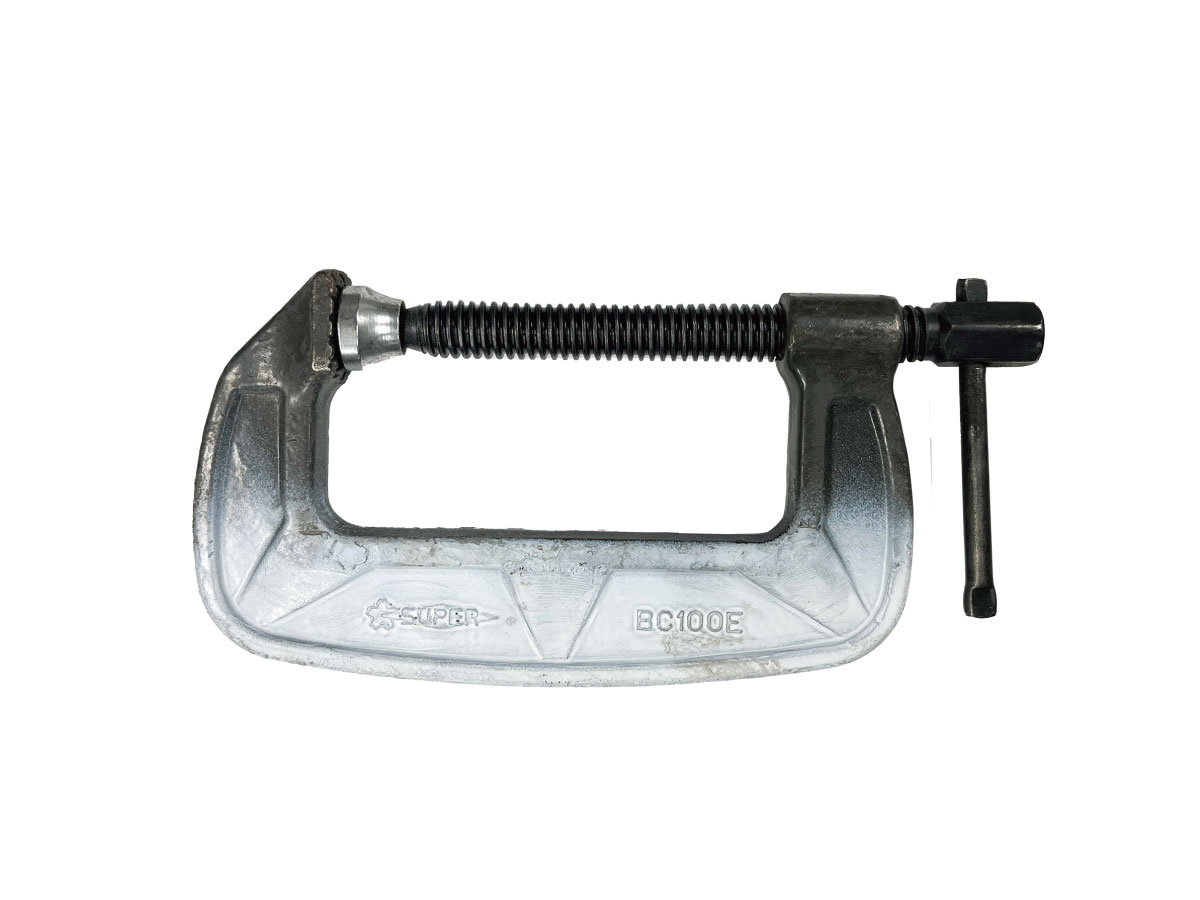

バーコ型

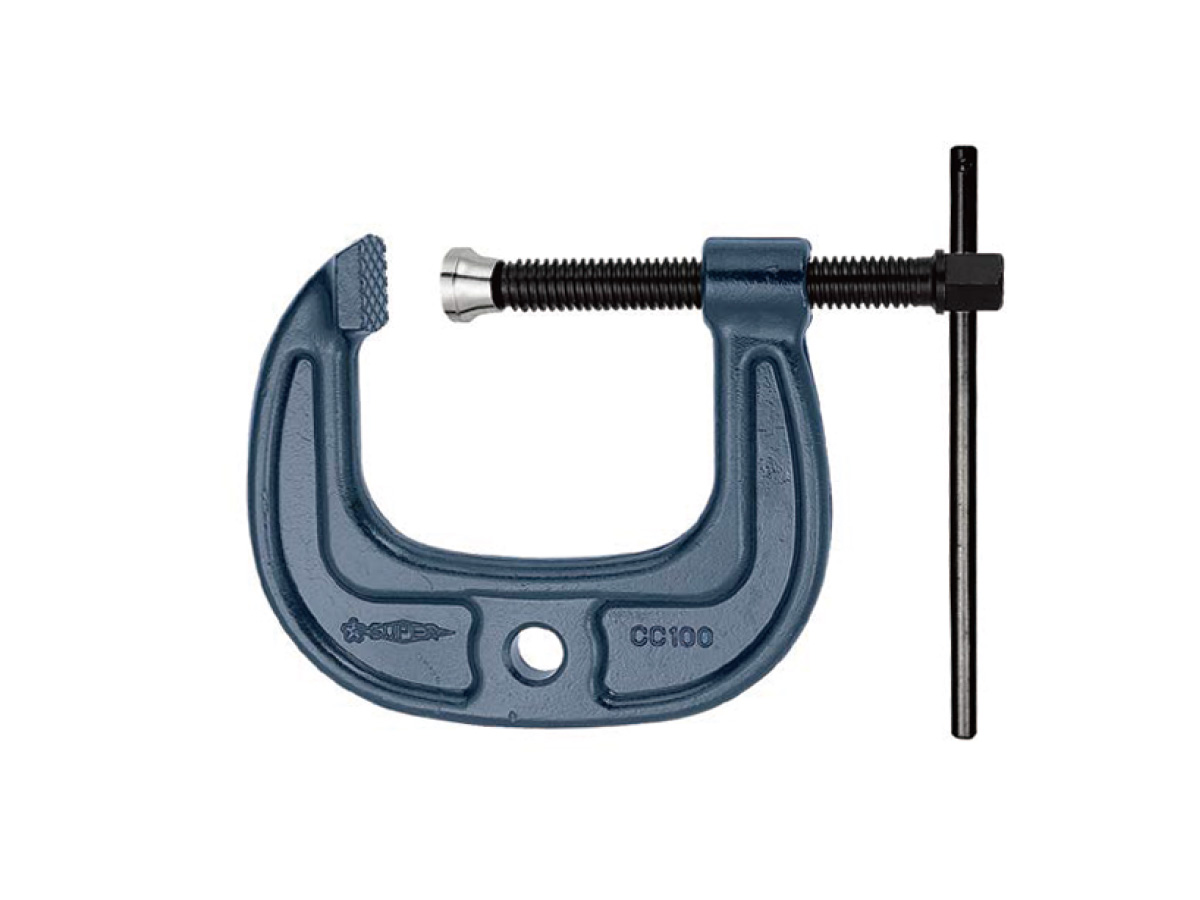

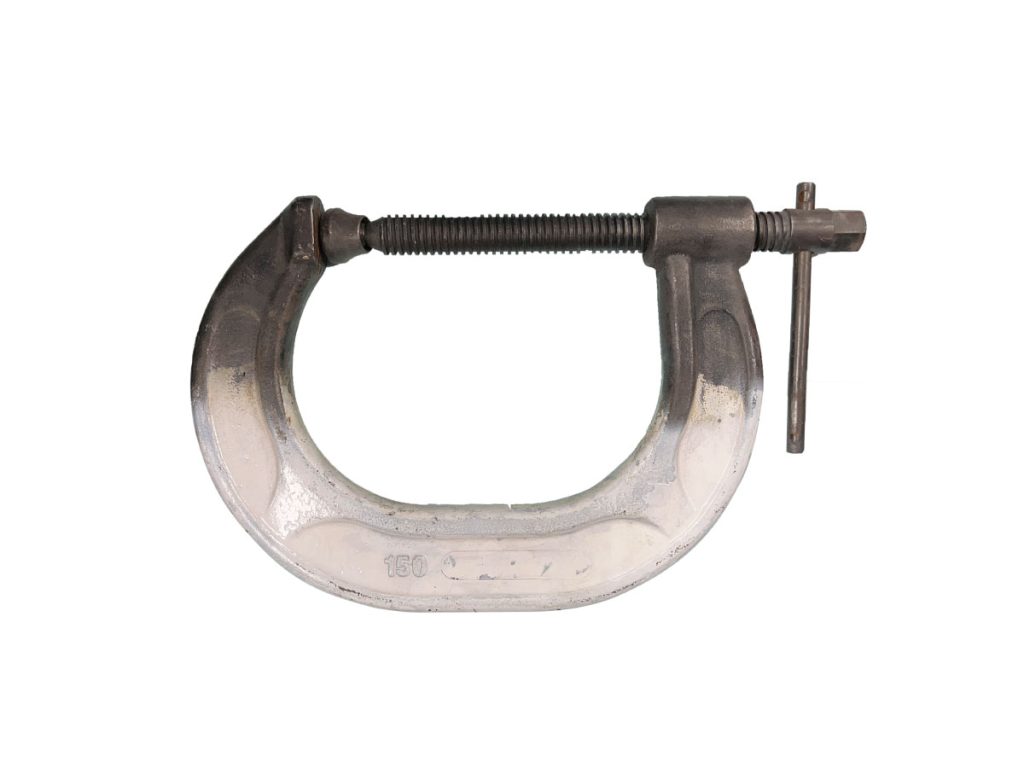

C型

用途

工事工程
地下工事、鉄骨工事
商品分類
機械工具関係

特長

  • 早締め用のハンドル付。
  • ねじ頭部の六角にレンチ類で最後のひと締めにより、さらに確実な締め付けが出来ます。

仕様

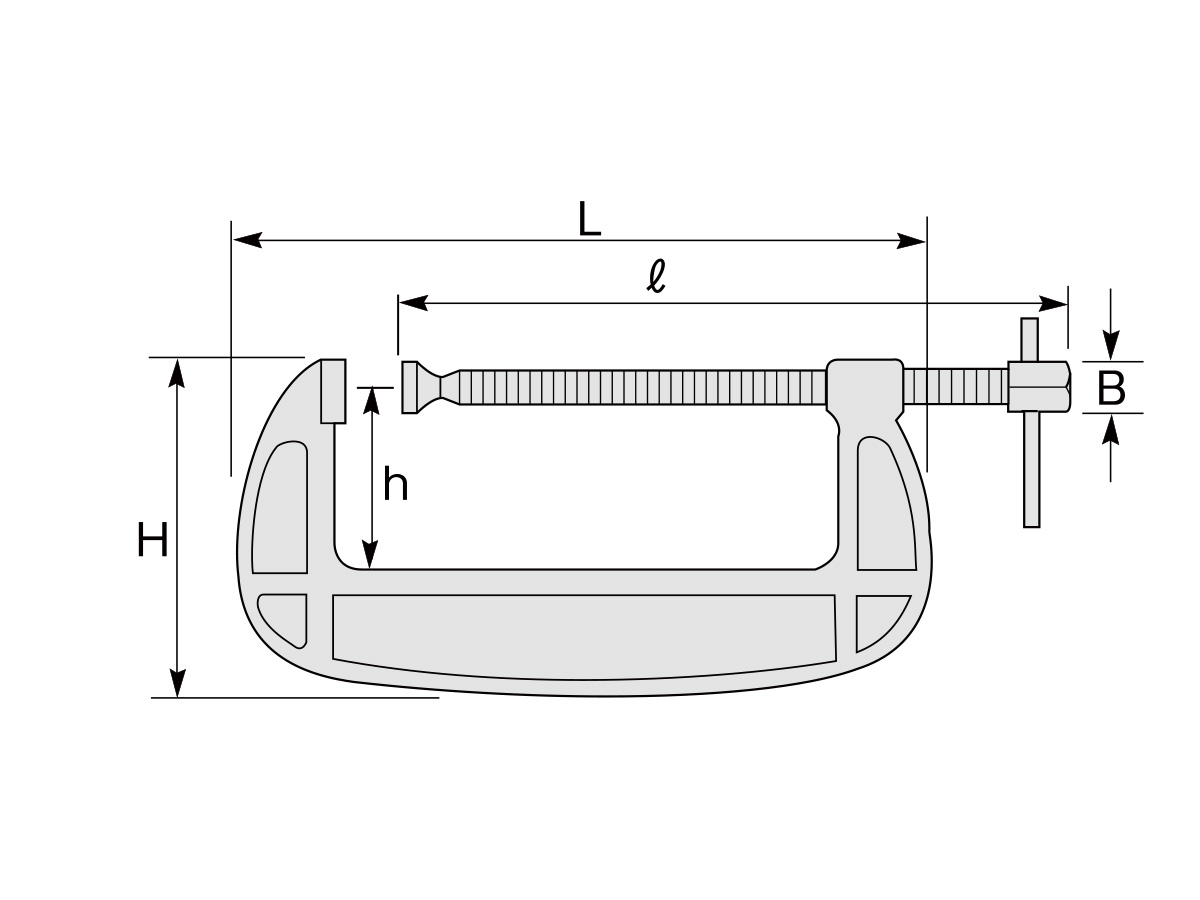

バーコ型
型式 クランプ範囲
(㎜)
L
(㎜)

(㎜)
H
(㎜)
h
(㎜)
B
(㎜)
使用荷重
(kN/t)
自重
(kg)
BC 50 50 116 118 78 36 14 21.8/2.2 0.45
BC 75 75 157 152 96 46 17 27.3/2.7 0.8
BC 100 100 197 190 114 56 17 34.3/3.5 1.3
BC 125 125 237 225 131 66 19 39.2/4 1.7
BC 150 150 276 262 149 76 22 44.1/4.5 2.8
BC 200 200 346 324 174 92 22 49/5 4.2
BC 250 250 415 386 204 108 27 58.8/6 7
BC 300 300 485 451 230 124 27 68.6/7 9

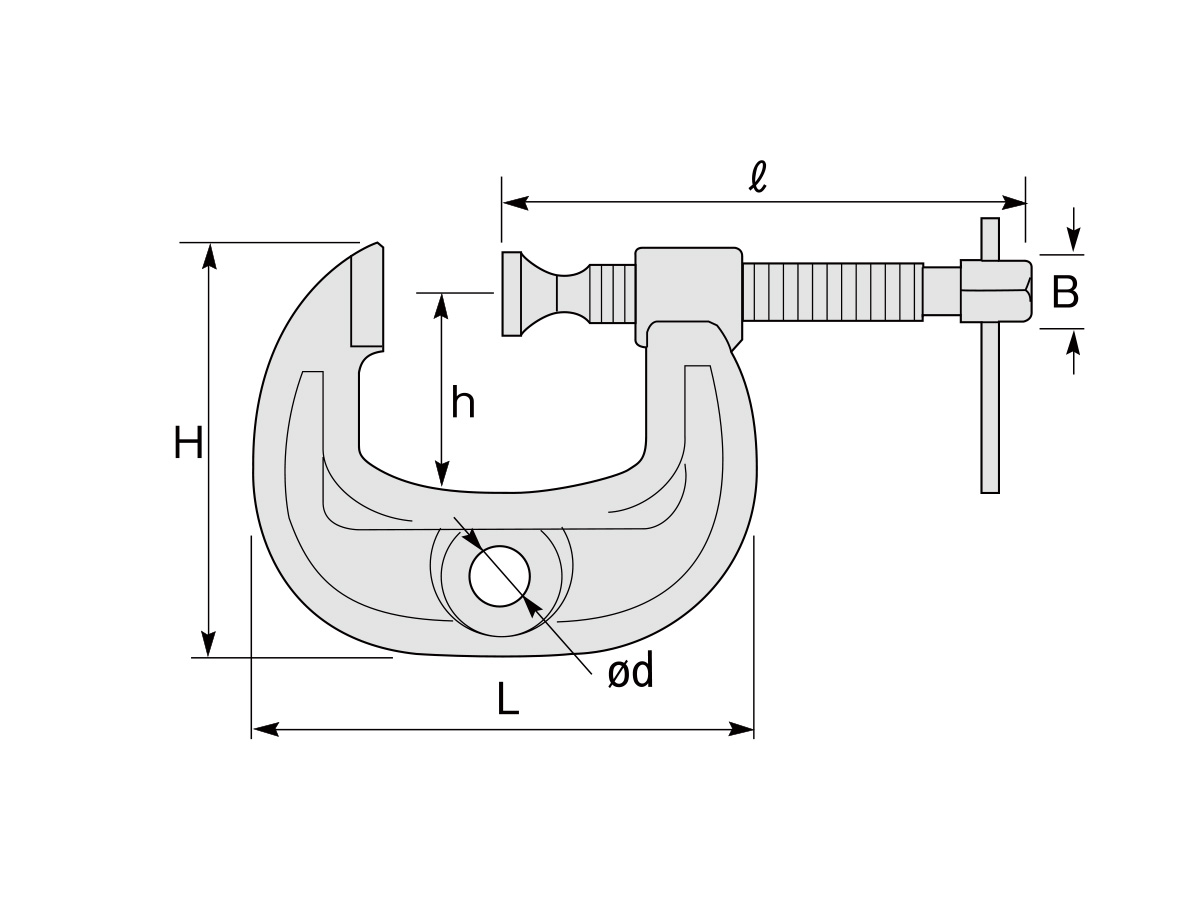

C型
型式 クランプ範囲
(㎜)
L
(㎜)

(㎜)
H
(㎜)
h
(㎜)
B
(㎜)
d
(㎜)
使用荷重
(kN/t)
自重
(kg)
CC 50 50 140 134 116 55 17 13.1 41.7/4.2 1.1
CC 75 75 182 165 152 80 19 16.1 46.6/4.7 1.9
CC 100 100 225 201 189 105 21 20.1 51.5/5.2 2.9
CC 125 125 267 237 225 130 22 22.1 56.4/5.7 4.3
CC 150 150 310 269 262 155 24 24.1 66.2/6.7 6
CC 200 200 395 336 335 205 27 28.1 76/7.7 12
