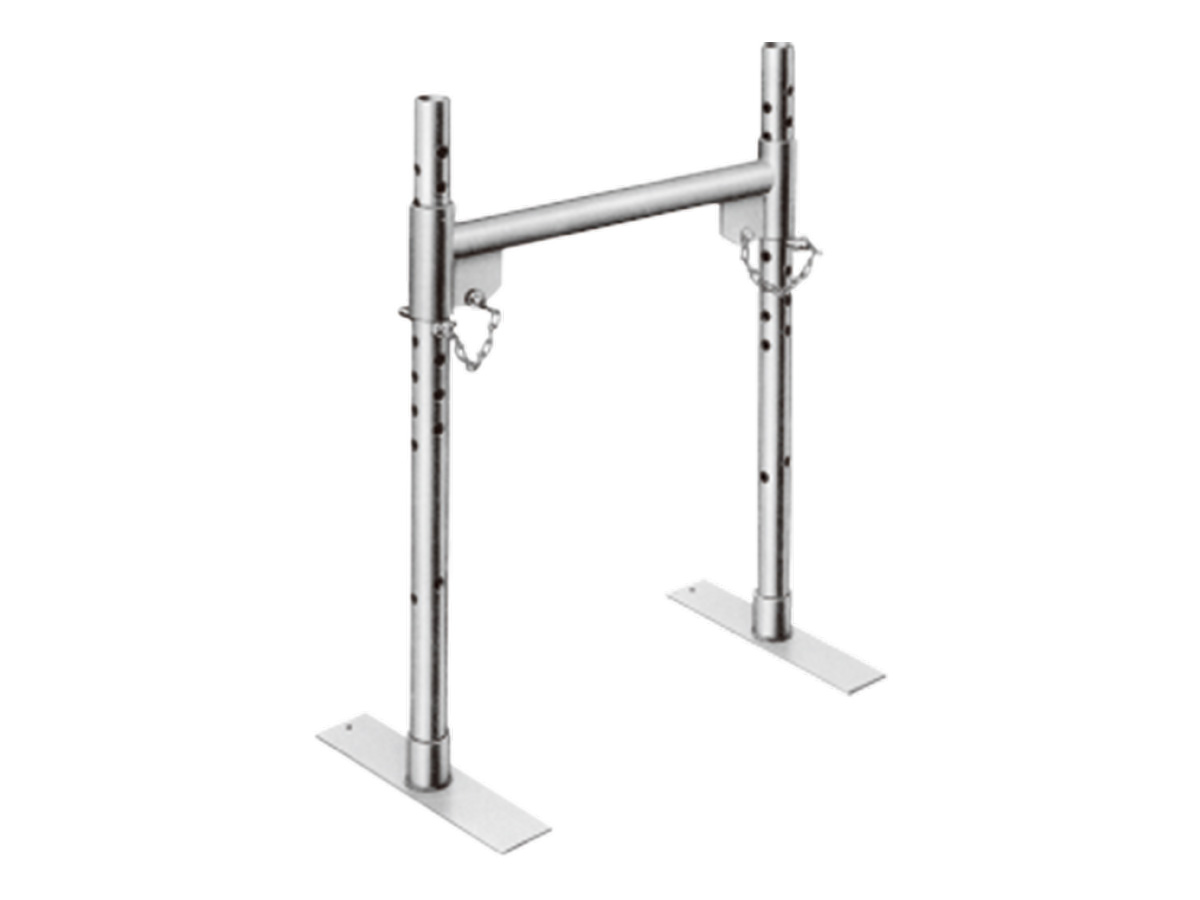

転用型鉄筋組立装置ハイキンスタンド®

用途

工事工程
躯体工事
商品分類
機械工具関係

配筋作業の省力化を目的とした転用型鉄筋組立装置です

特長

高さ調整と組立解体が、Hピン1本で容易にできます。

仕様

型式 調整寸法（㎜） 自重(kg) 許容荷重

（kN/kgf）/台
w h h’
807 750 500～840 180～500 11.2 4.90/500
810 1000 500～840 180～500 13.2
1207 750 700～1240 180～700 13.6
1210 1000 700～1240 180～700 15.6
1607 750 920～1660 190～900 16.2
1610 1000 920～1660 190～900 18.2
2007 750 1480～2040 180～800 18.6
2010 1000 1480～2040 180～800 20.6

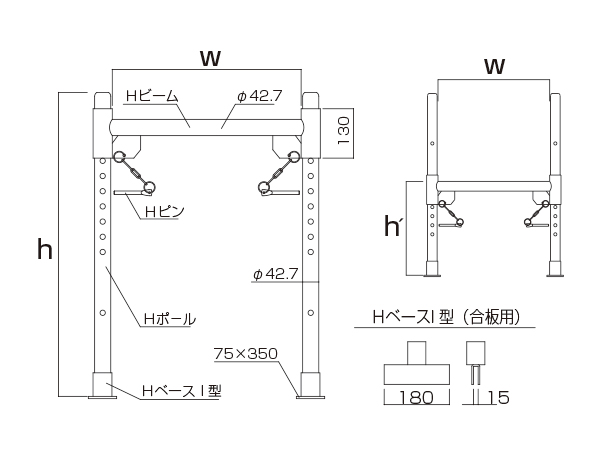

ハイキンスタンド寸法図

注意事項

  • 梁配筋の落し込み作業はハリハンガー、ハリキンジャッキを使用して下さい。
  • 許容荷重以内でご使用ください。
