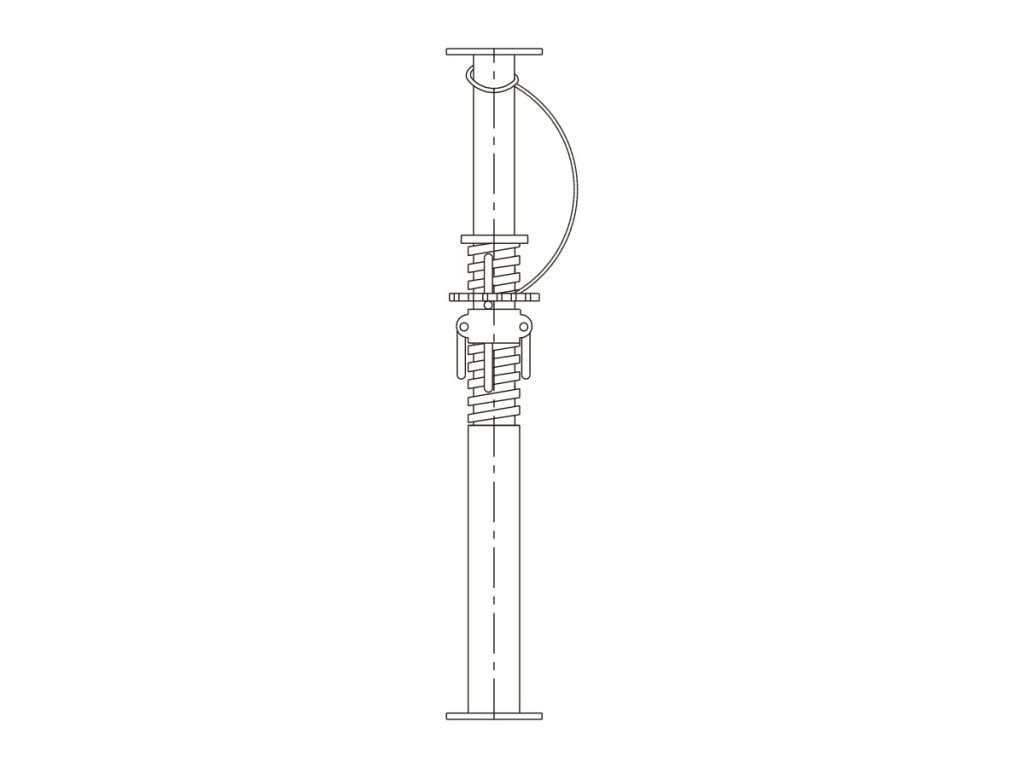

支保工ミドルサポート

80ガタ

50ガタ

30ガタ

20ガタ

用途

工事工程
躯体工事
商品分類
機械工具関係

仕様

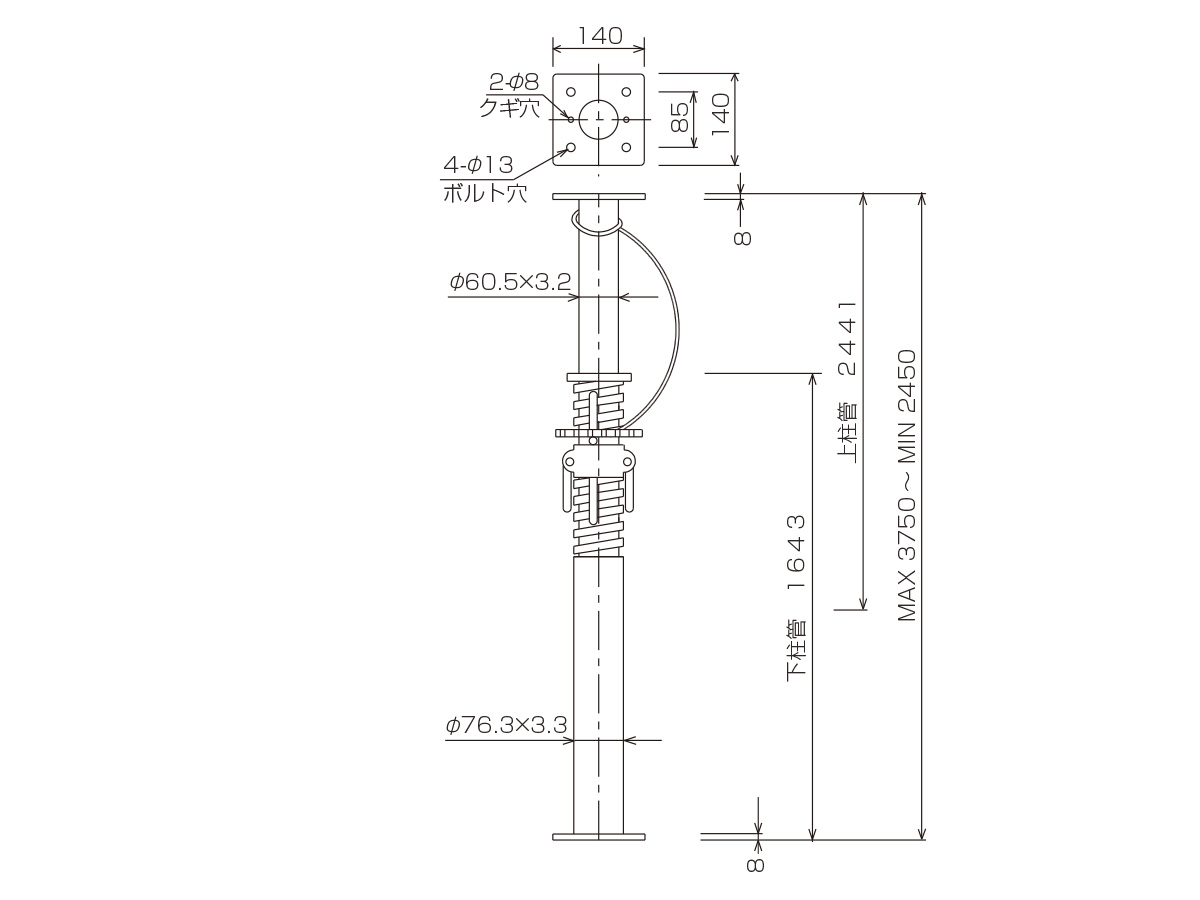

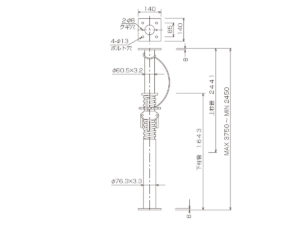

80ガタ
型式 上柱管 MSI80 下柱管 MSO80
自重(kg) 13.1 14.4
許容荷重 kN(t) 49.0(5.0)

80ガタ

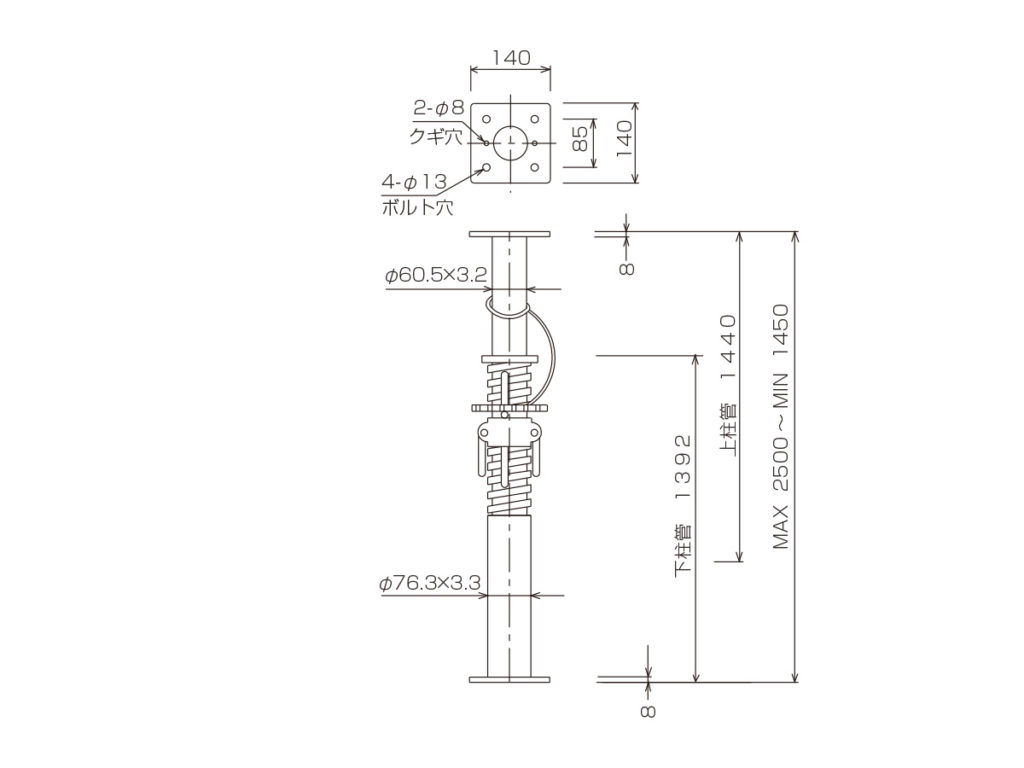

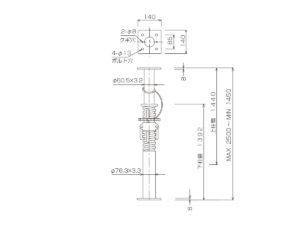

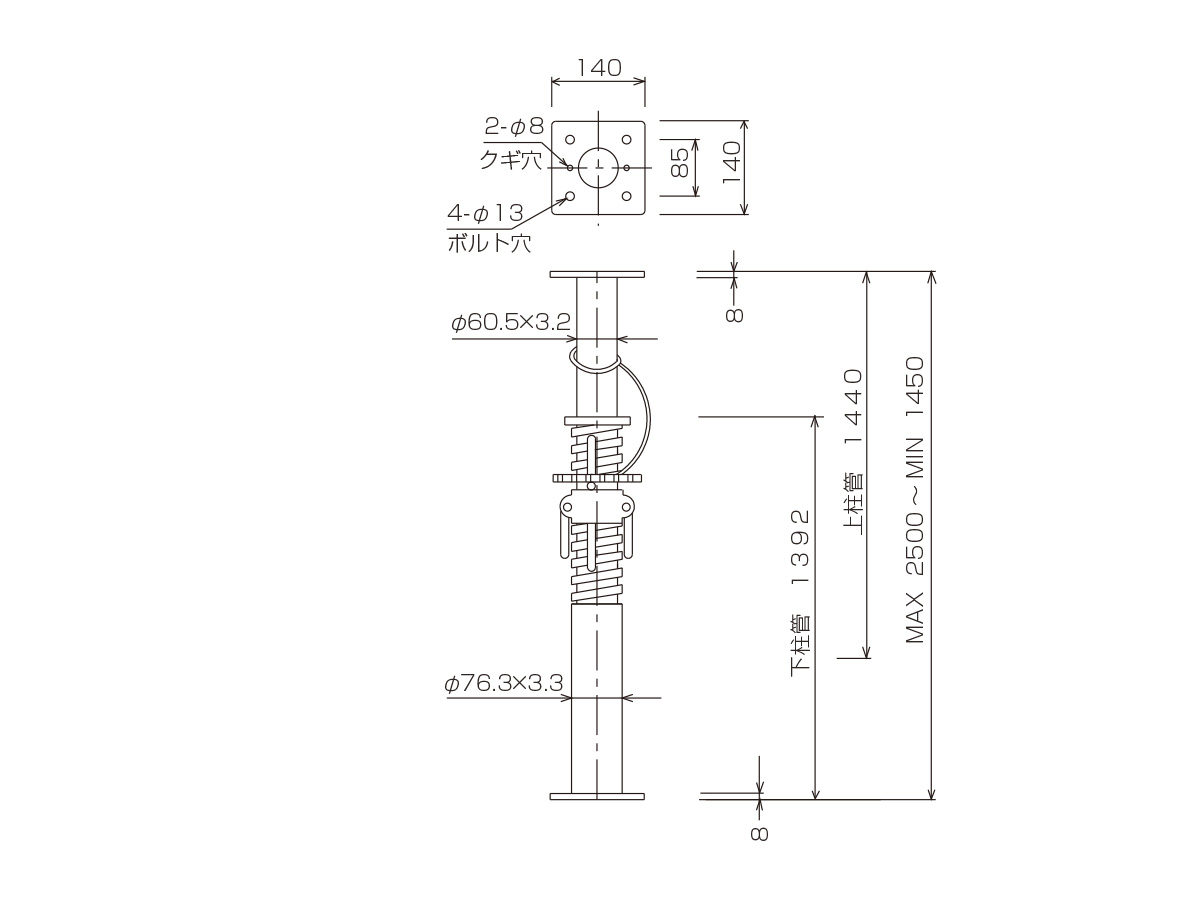

50ガタ
型式 上柱管 MSI50 下柱管 MSO50
自重(kg) 8.9 12.1
許容荷重 kN(t) 68.6(7.0)

50ガタ

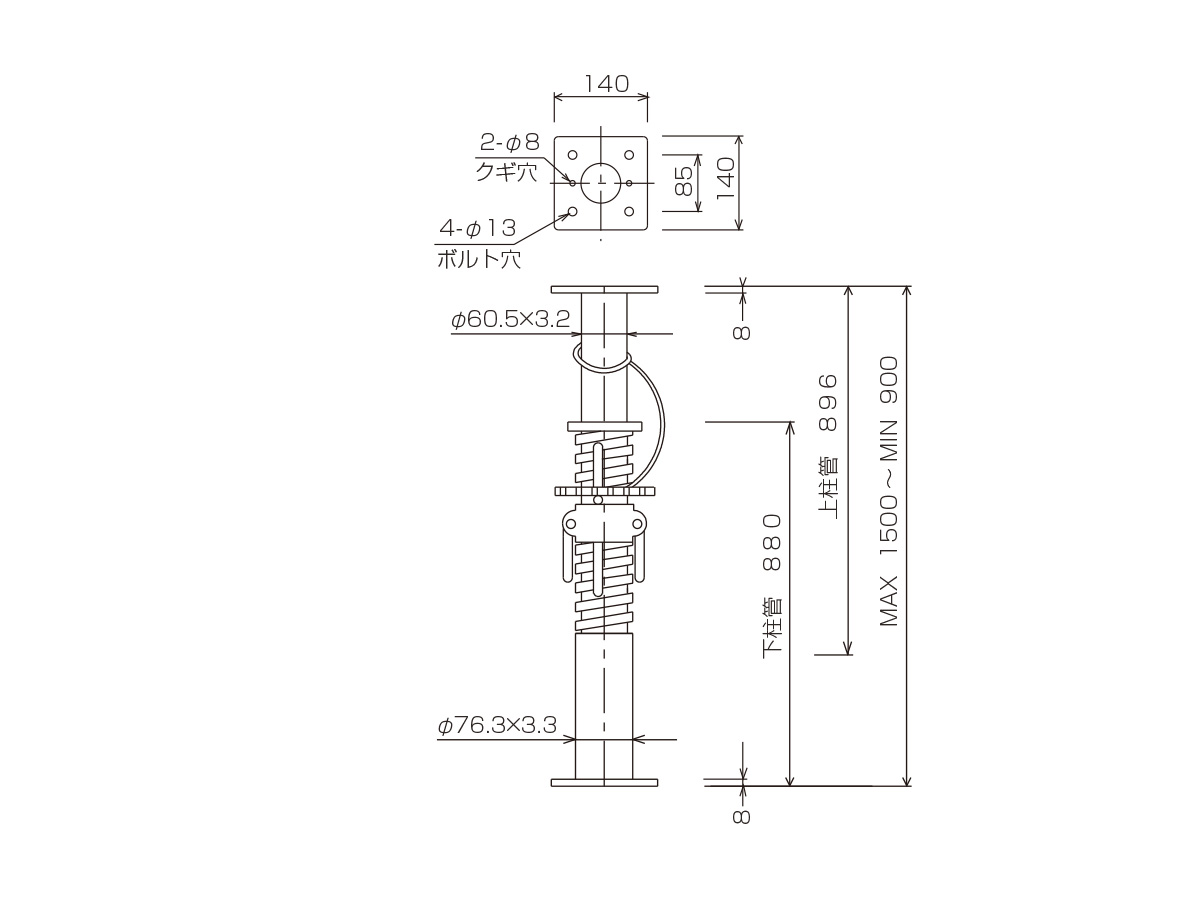

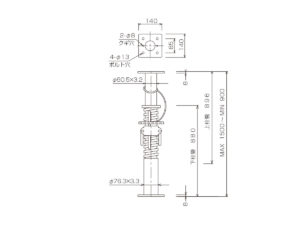

30ガタ
型式 上柱管 MSI30 下柱管 MSO30
自重(kg) 5.9 9.4
許容荷重 kN(t) 68.6(7.0)

30ガタ

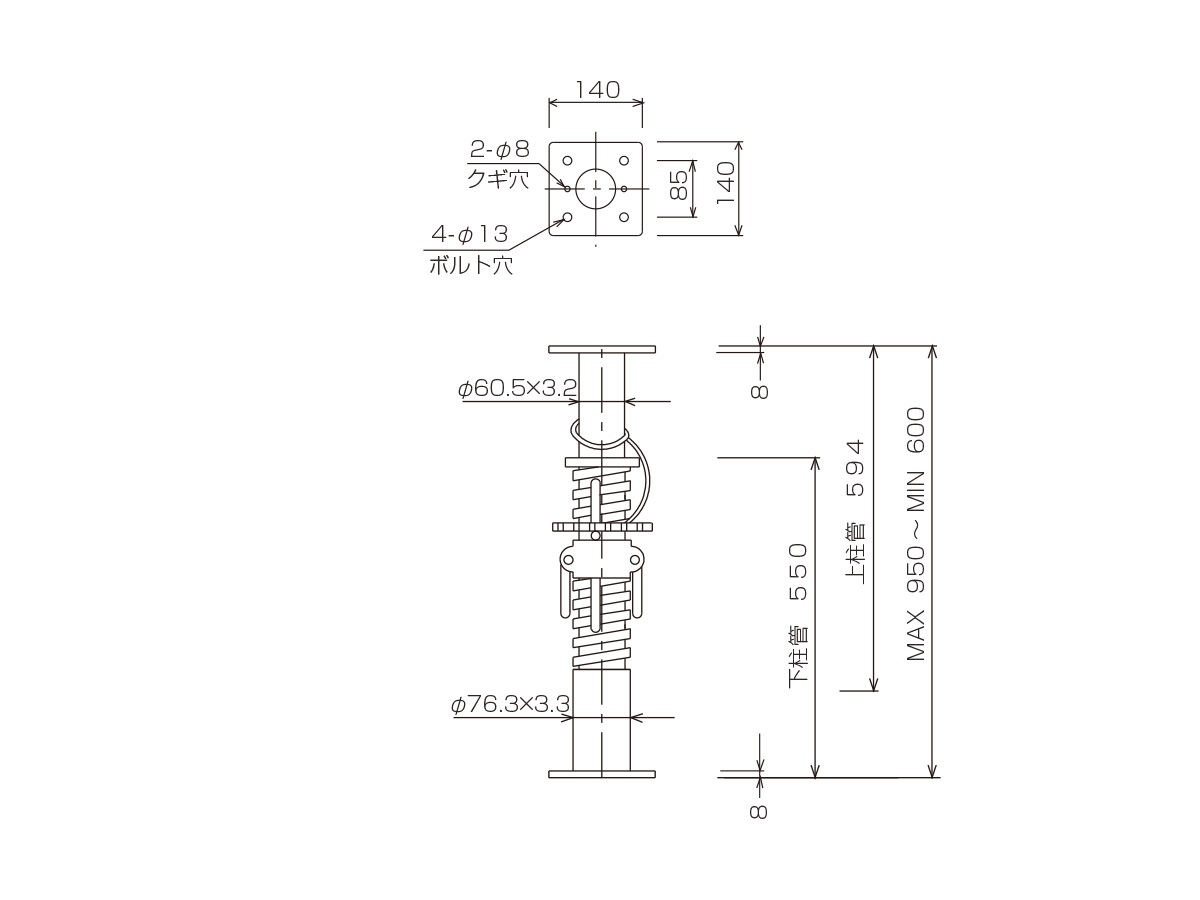

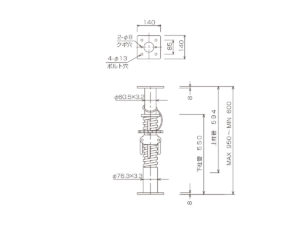

20ガタ
型式 上柱管 MSI20 下柱管 MSO20
自重(kg) 4.31 7.5
許容荷重 kN(t) 68.6(7.0)

20ガタ

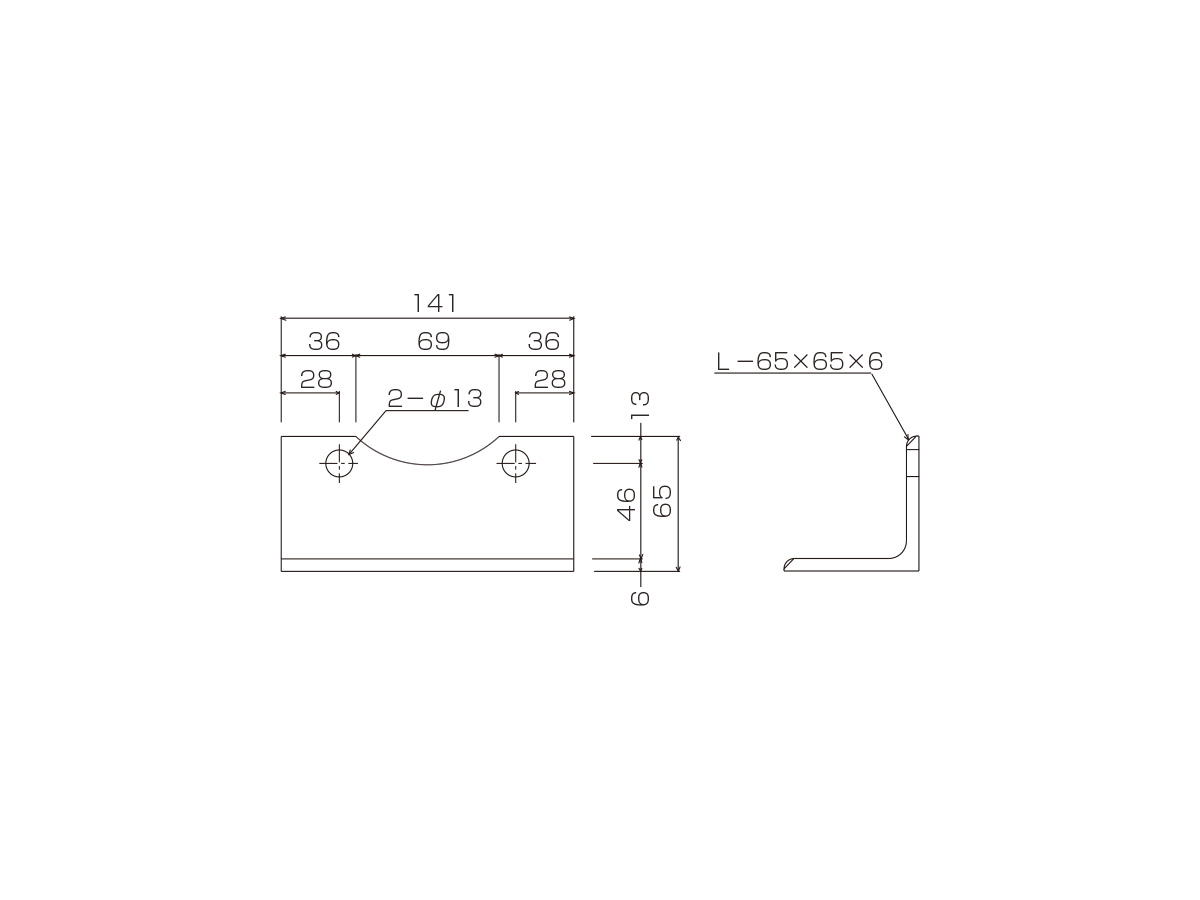

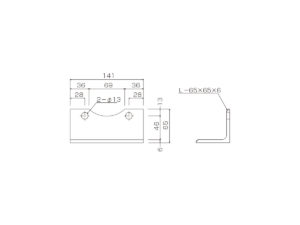

L型受金具 MSLK
自重(kg) 0.74

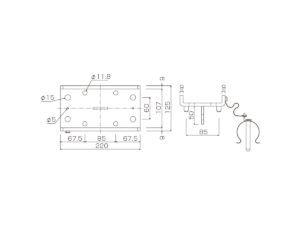

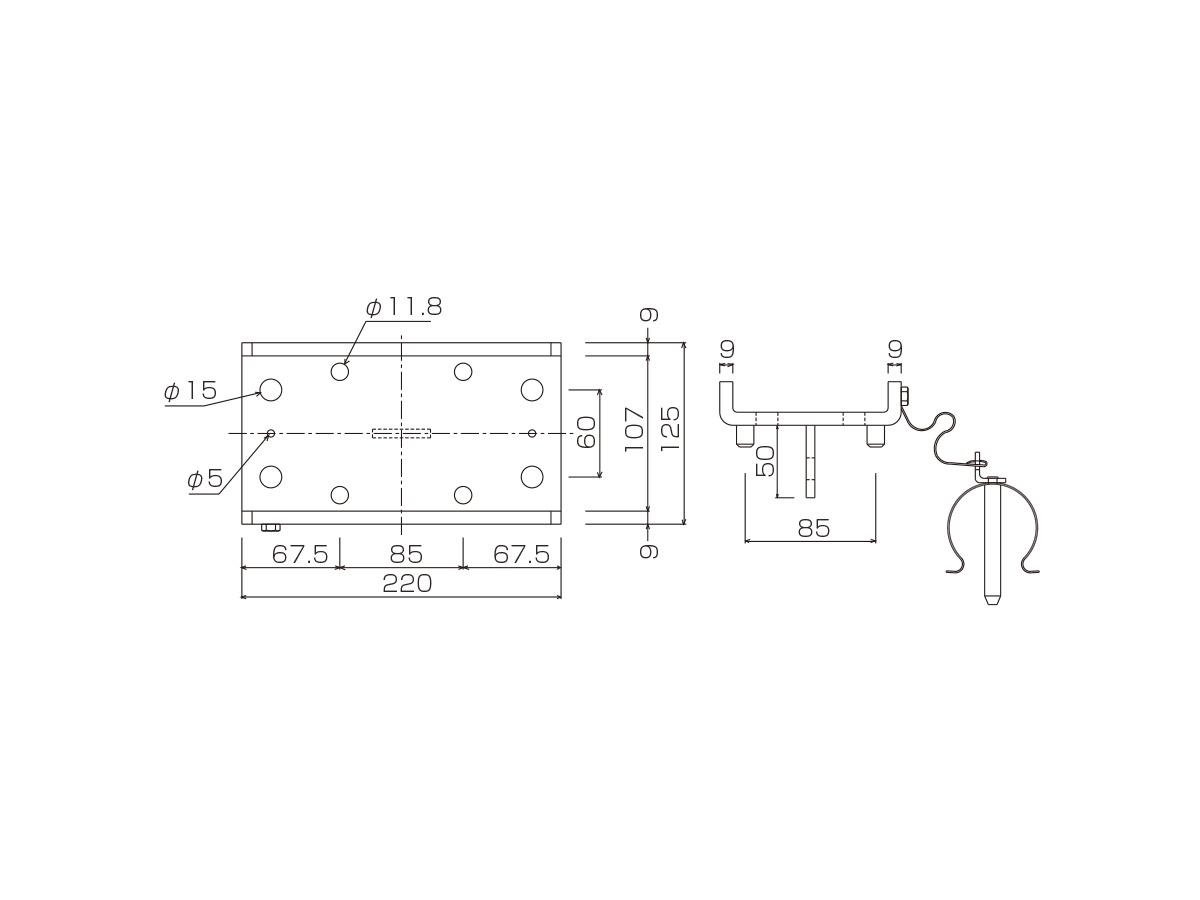

U型受金具 MSUK
自重(kg) 2.62

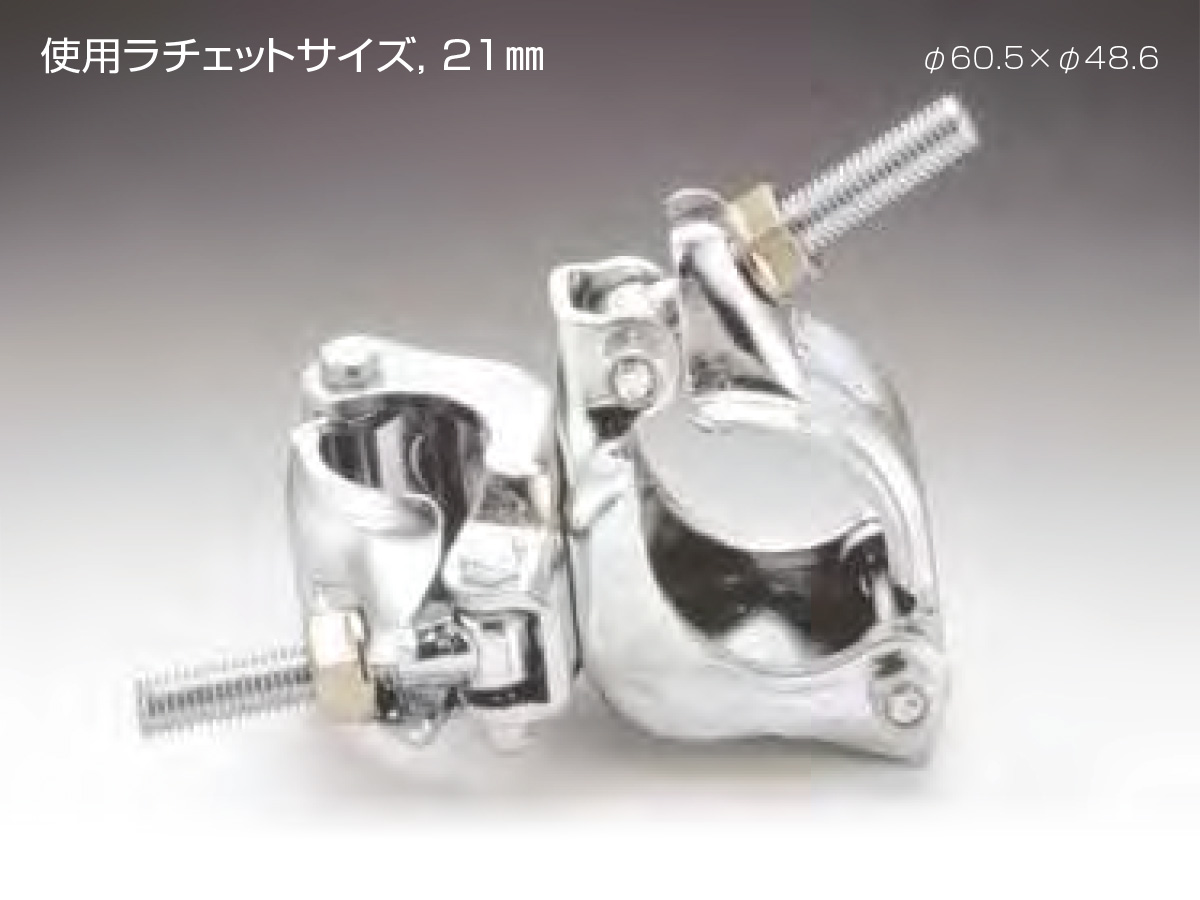

ミドルサポート上柱直交クランプ MSI1C
自重(kg) スベリ耐力 kN(t) 許容せん断強度 kN(t)
1.7 8.82(0.9) 14.7(1.5)

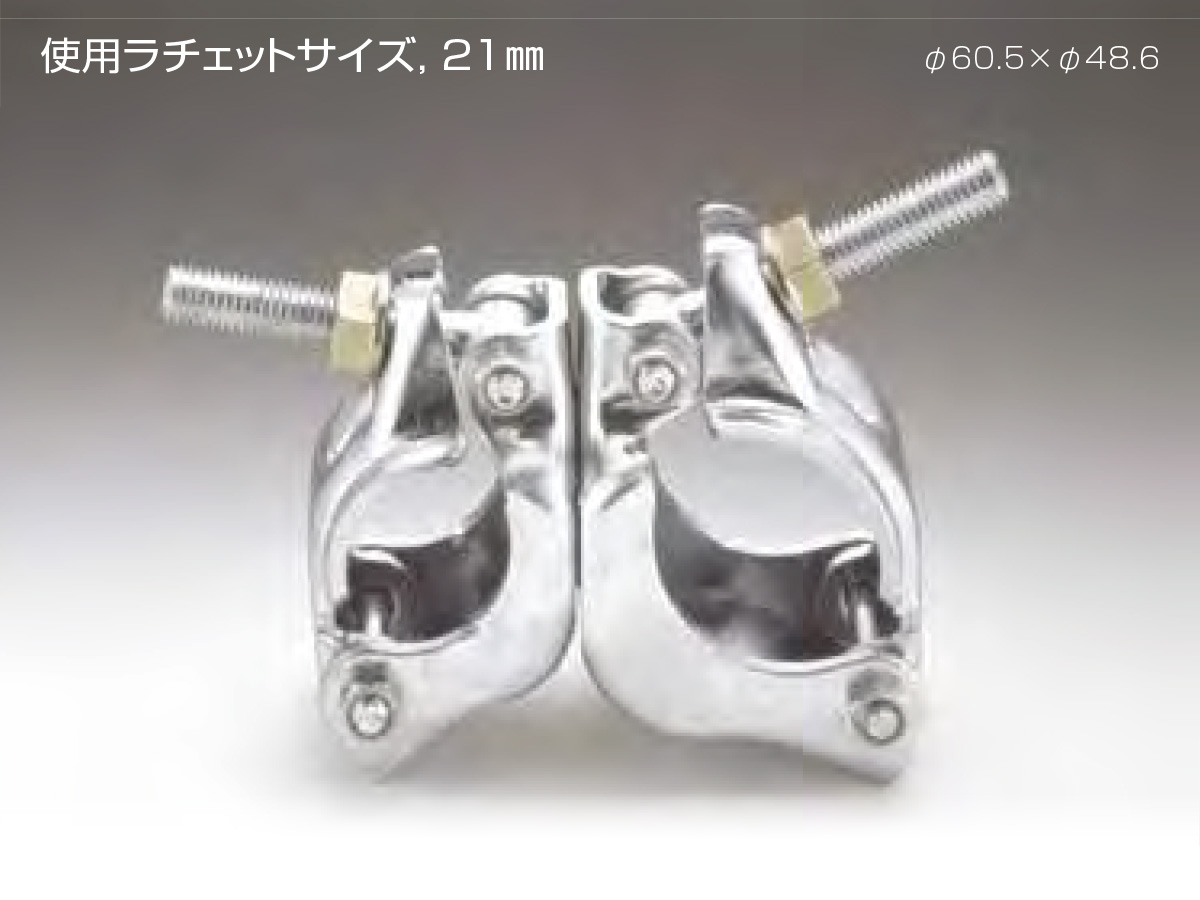

ミドルサポート上柱自在クランプ MSI2C
自重(kg) スベリ耐力 kN(t) 許容せん断強度 kN(t)
1.8 8.82(0.9) 14.7(1.5)

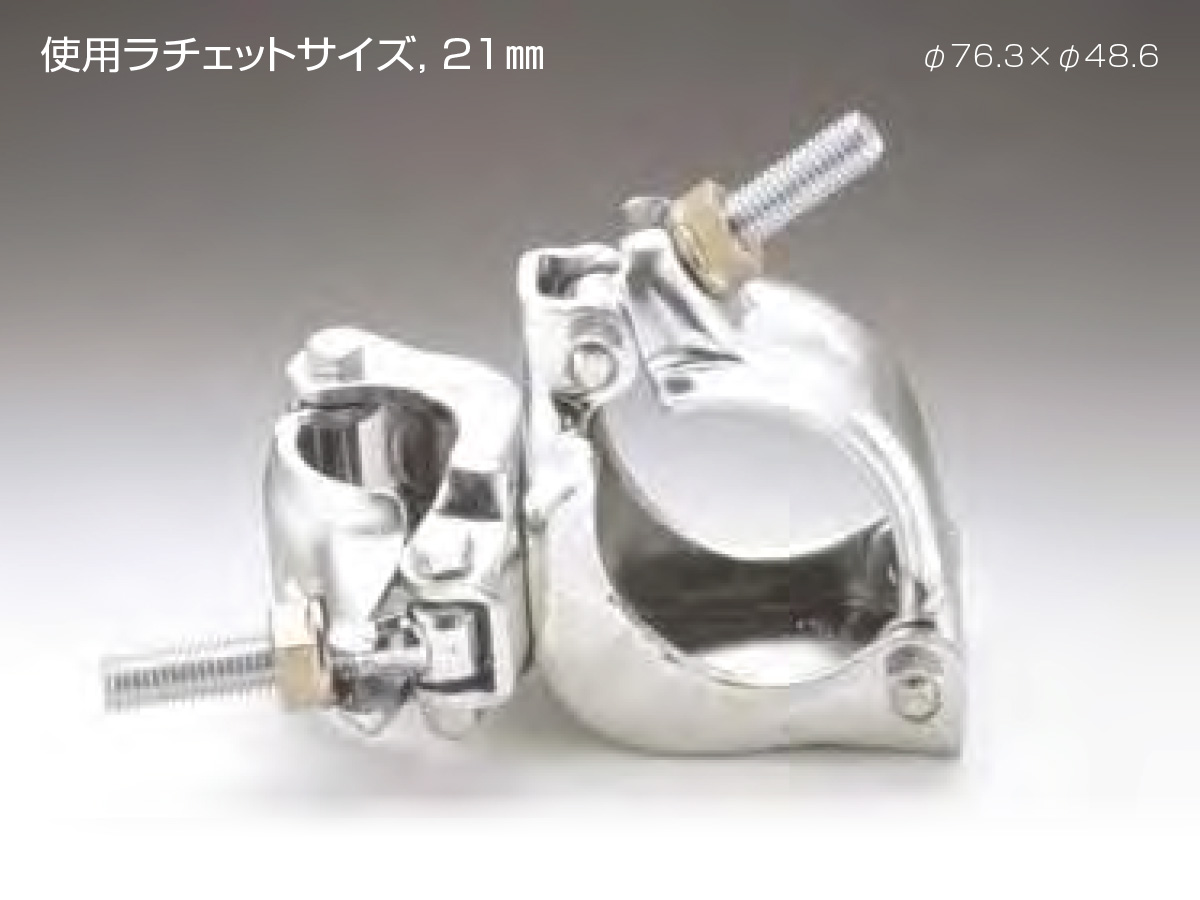

ミドルサポート下柱直交クランプ MSO1C
自重(kg) スベリ耐力 kN(t) 許容せん断強度 kN(t)
1.8 8.82(0.9) 14.7(1.5)

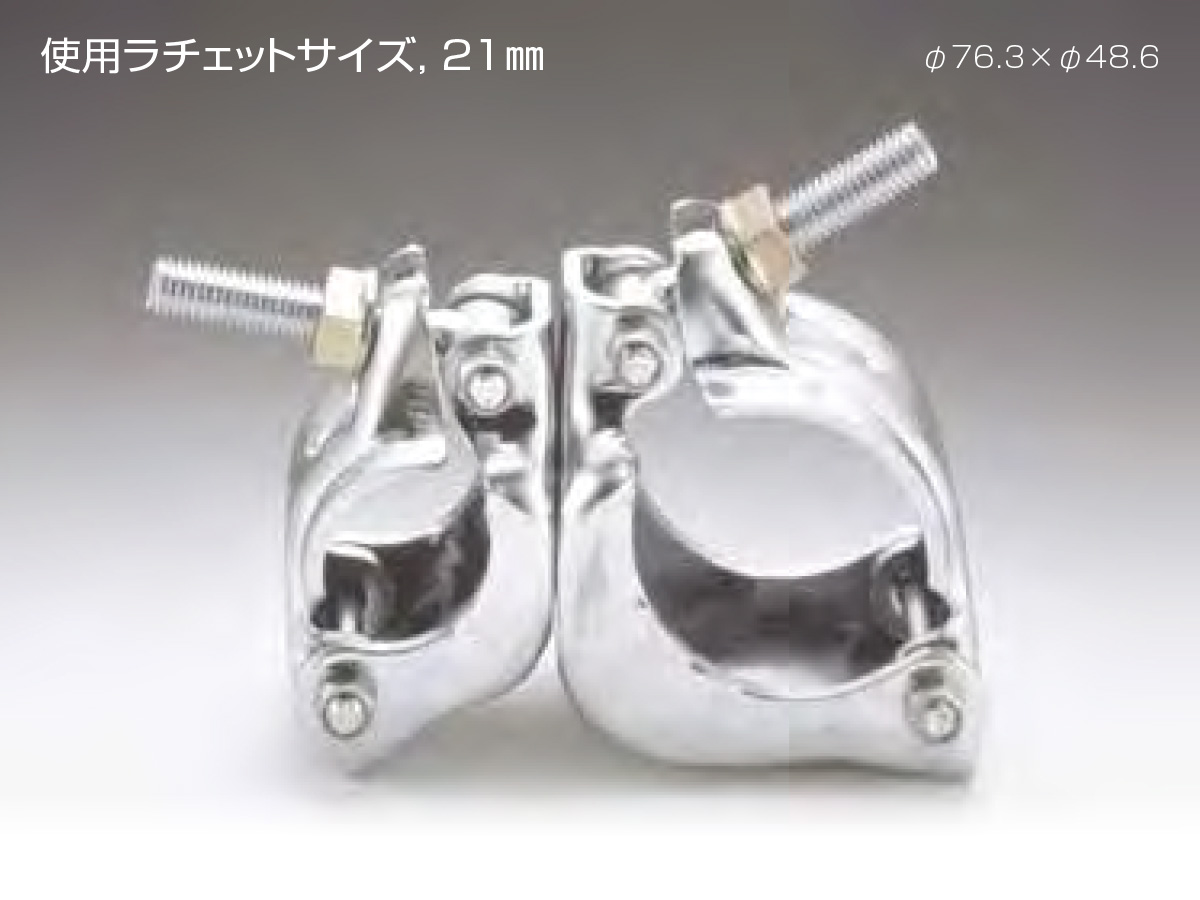

ミドルサポート下柱自在クランプ MSO2C
自重(kg) スベリ耐力 kN(t) 許容せん断強度 kN(t)
1.9 8.82(0.9) 14.7(1.5)
