建込み押し引きサポートインクサポート

用途

工事工程
躯体工事
商品分類
機械工具関係

特長

  • 軽量で、持ち運びを考慮した位置にハンドルが取り付いているため、作業性が良いです。(1631型:10kg/台)
  • 長さの微調整作業が容易に行えます。

仕様

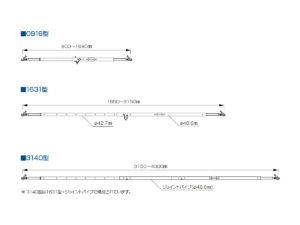

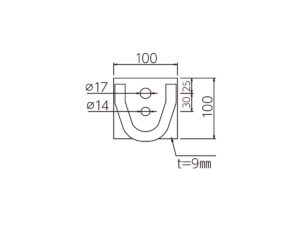

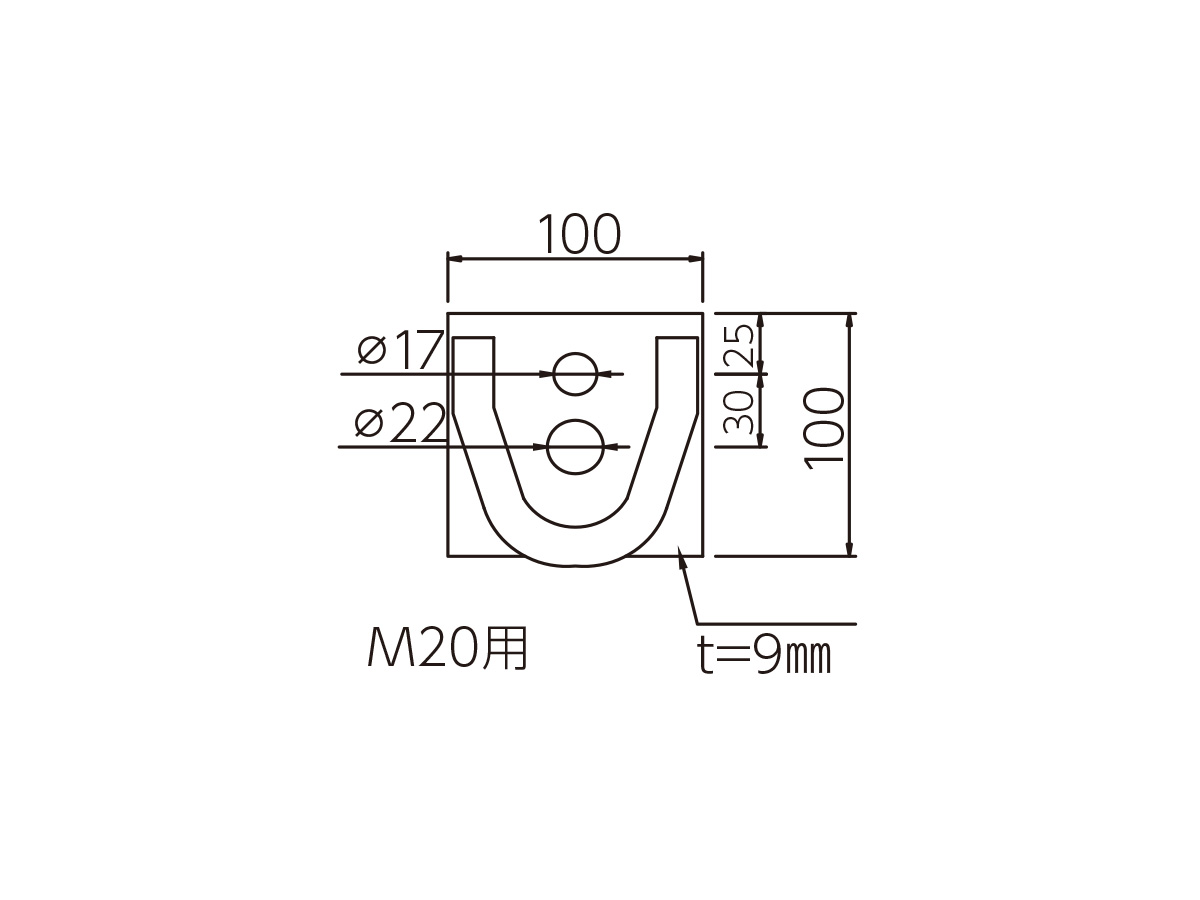

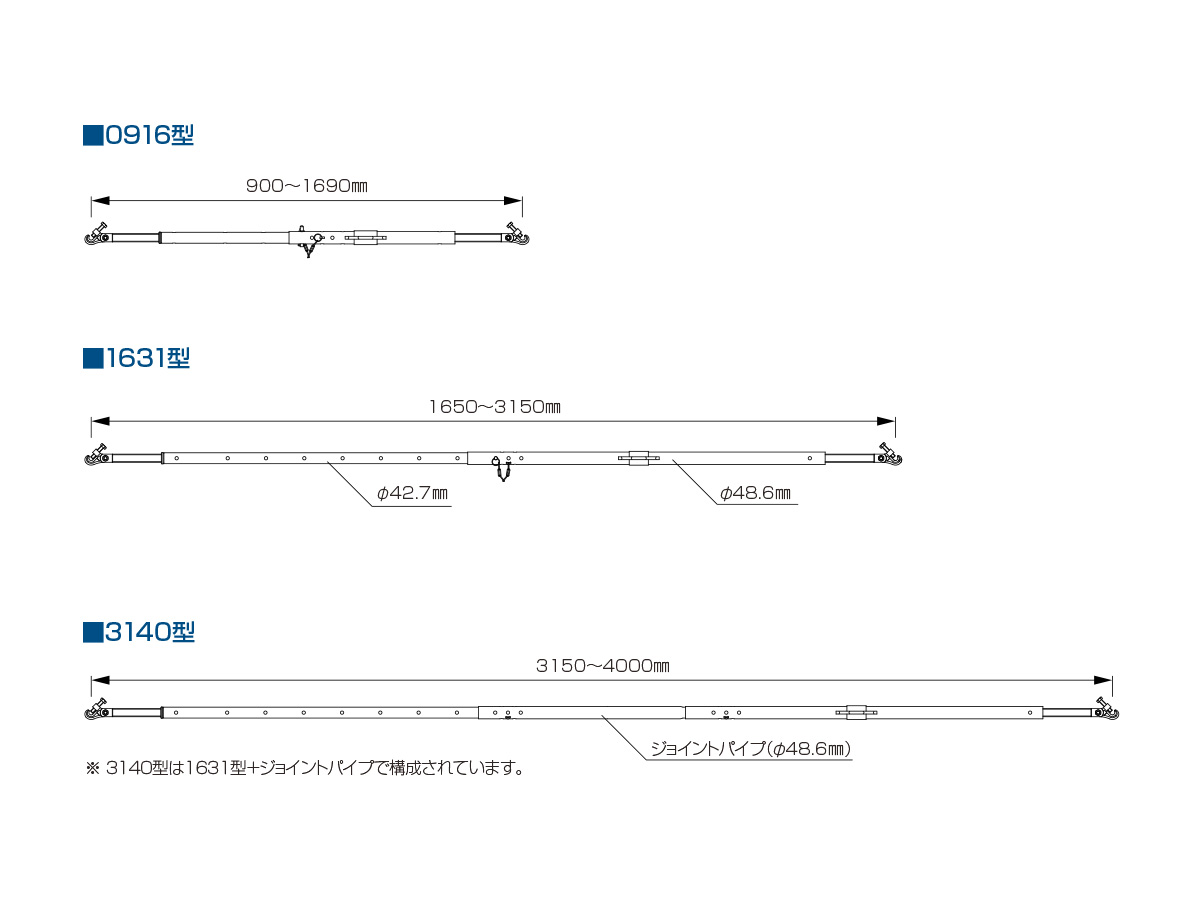

形状・寸法
型式 許容荷重
(kN/kgf)
0916型 4.9/500
1631型 4.9/500
3140型 3.9/400

注意事項

  • ご使用に際しては、取扱説明書をお読みください。
  • 許容荷重以下でご使用ください。
  • 床面に対して30~60°の範囲で使用してください。

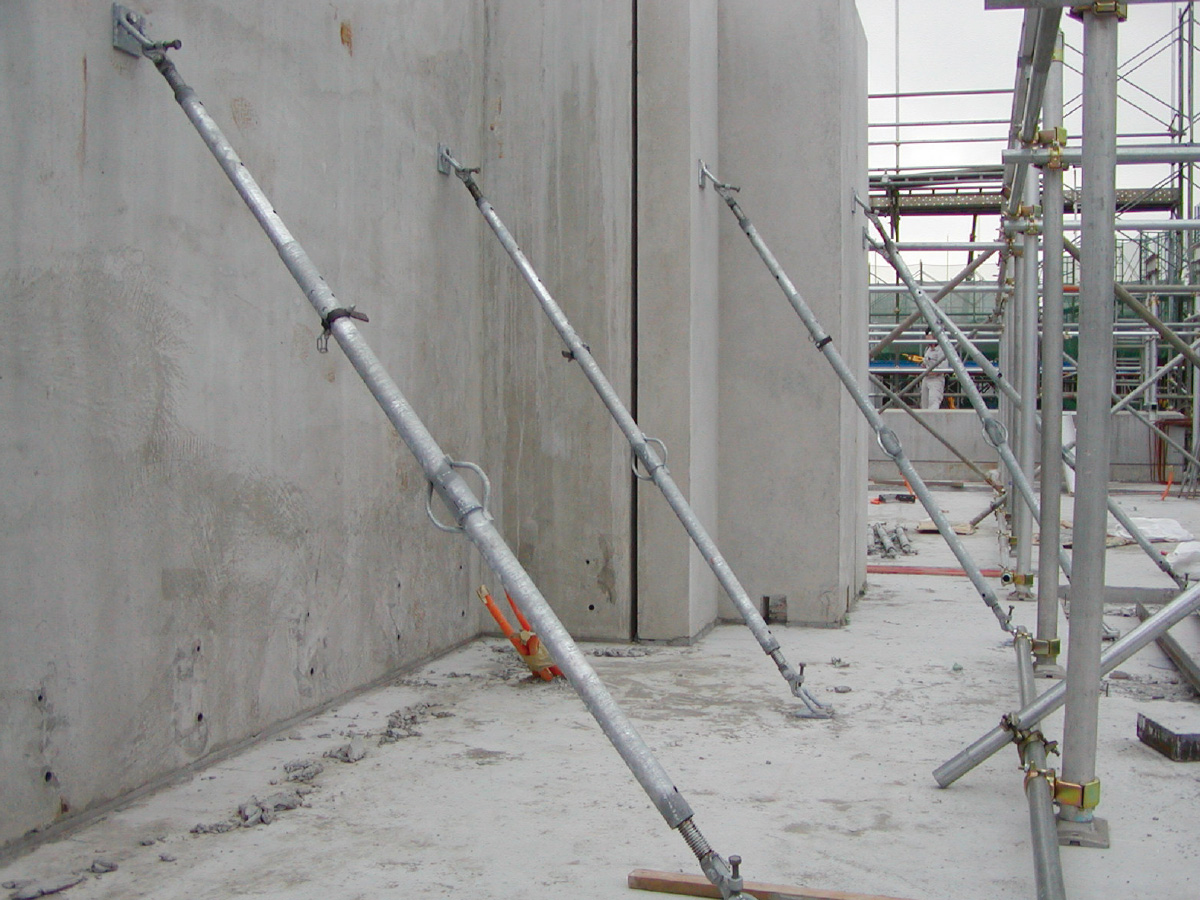

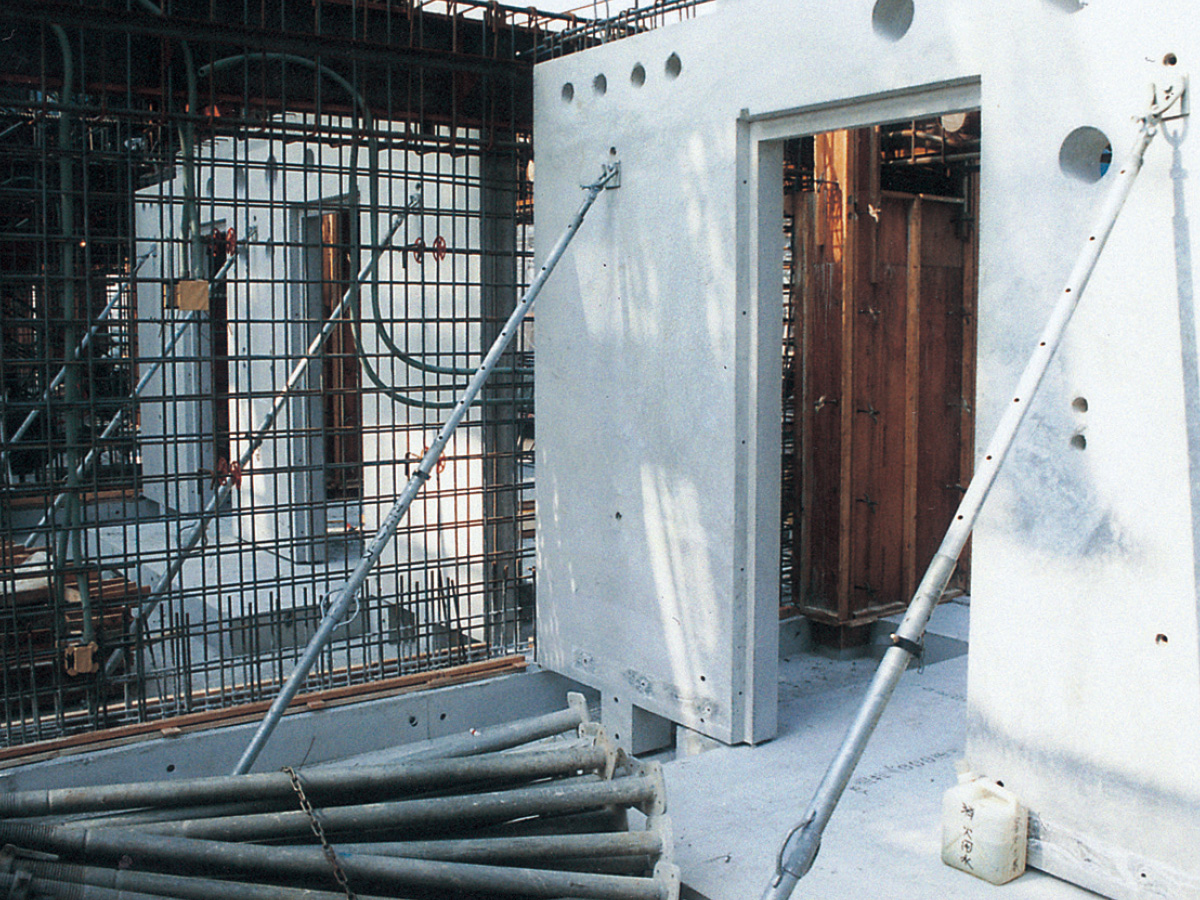

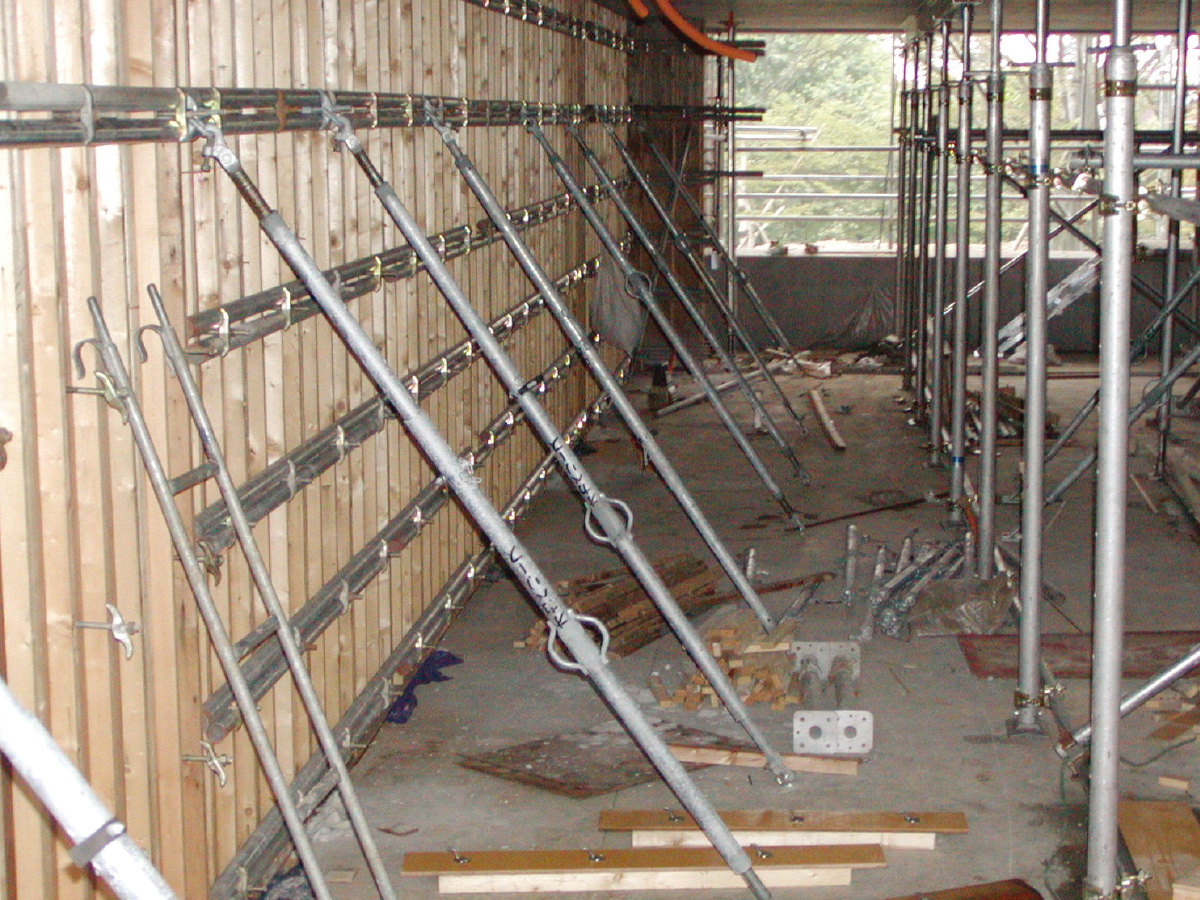

  • インクサポートは、PC板建方時にPC板の角度(垂直)を微調整するもので、PC板全体の総重量を受け止めるサポートではありません。

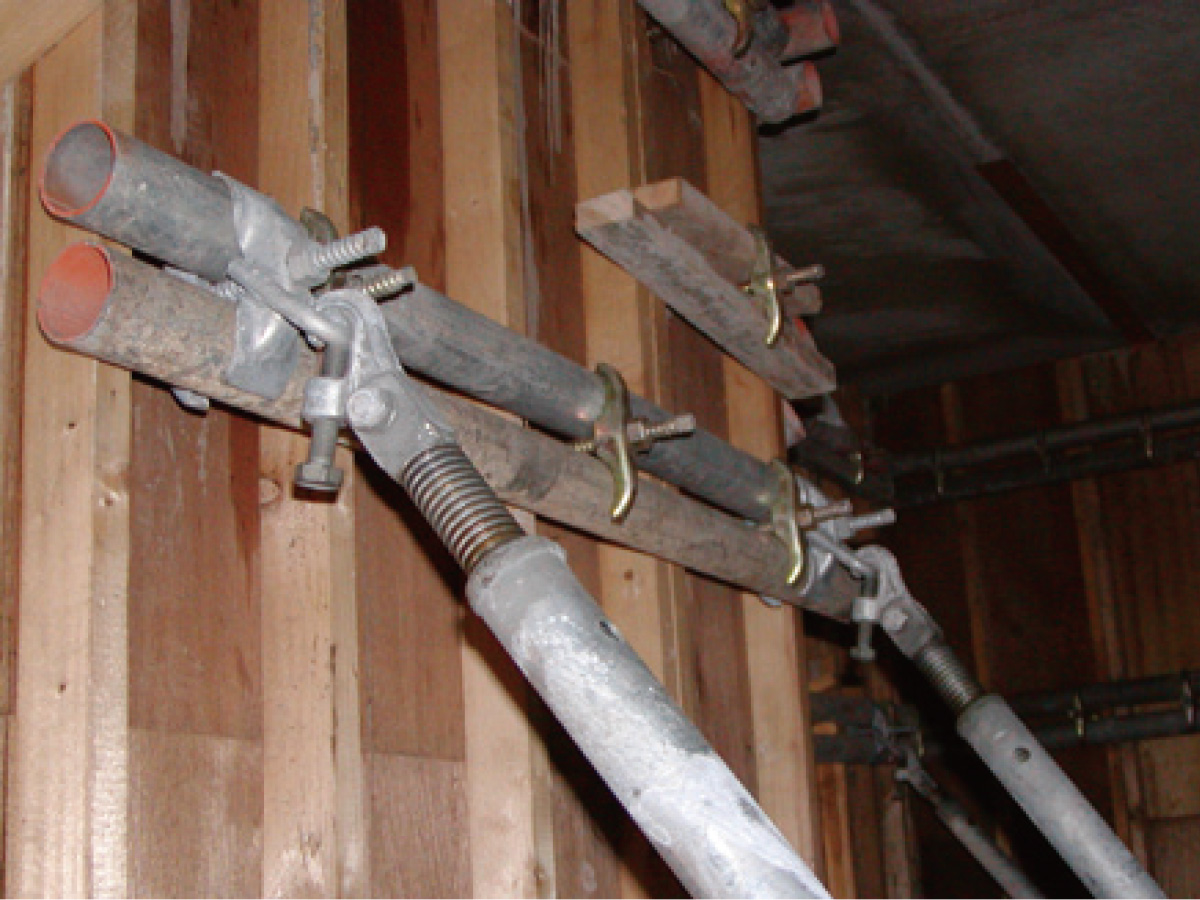

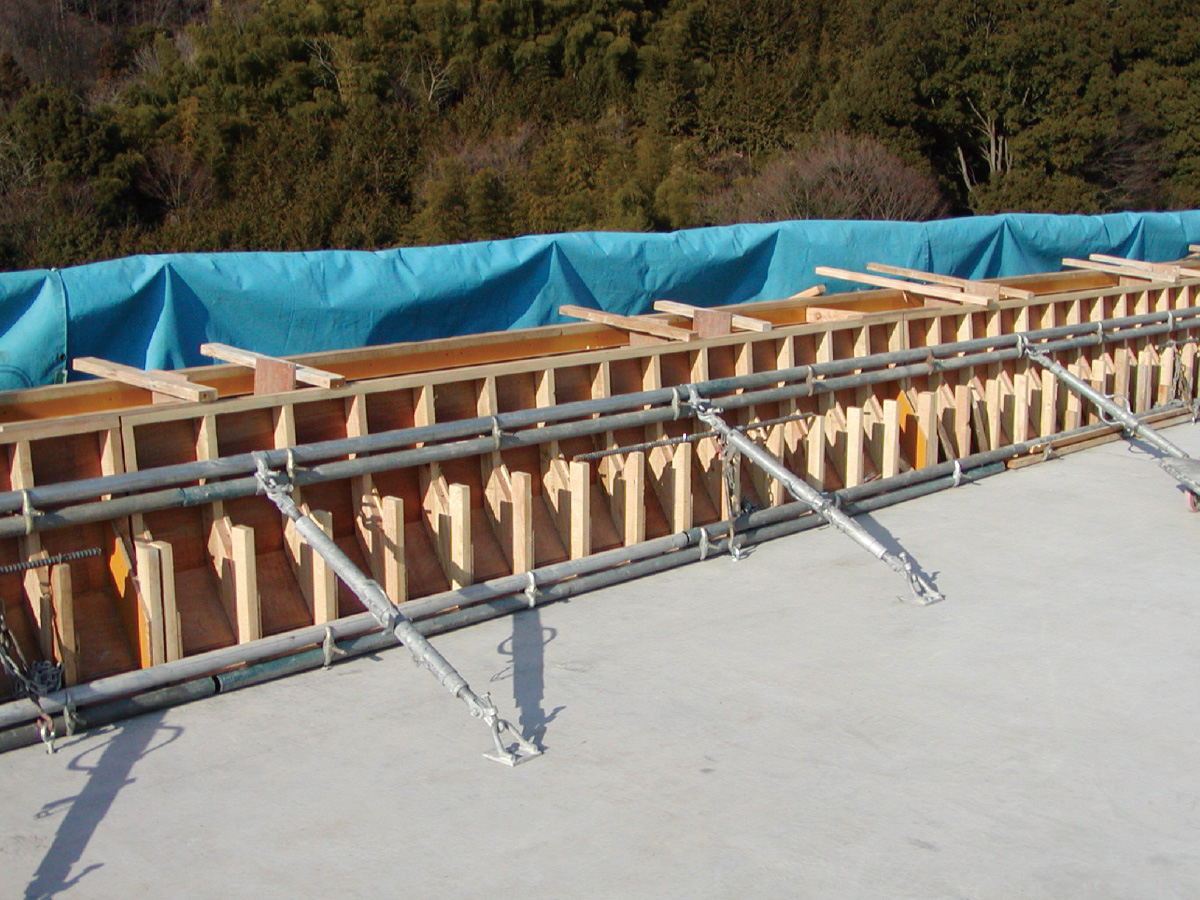

  • インクサポートはPC 板または、型枠の建込み調整以外に使用しないでください。

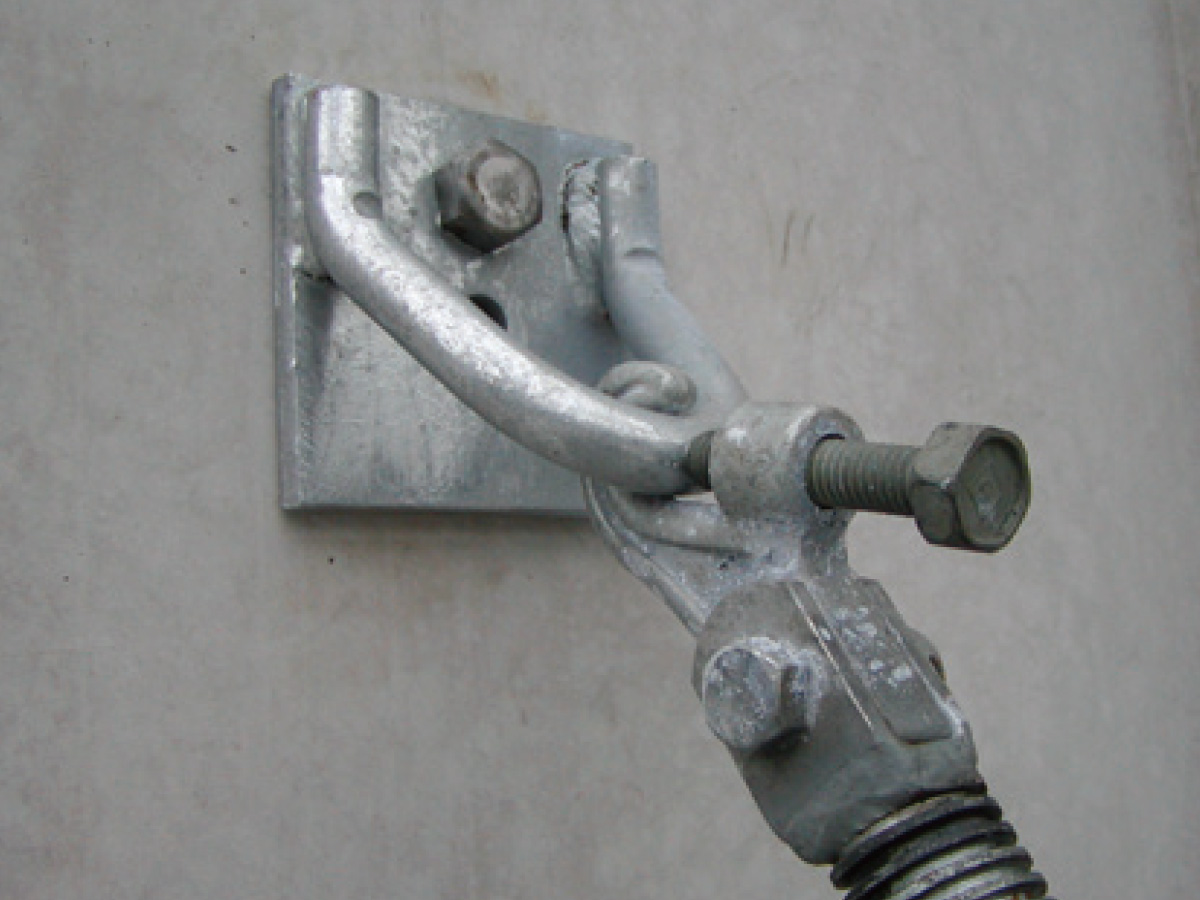

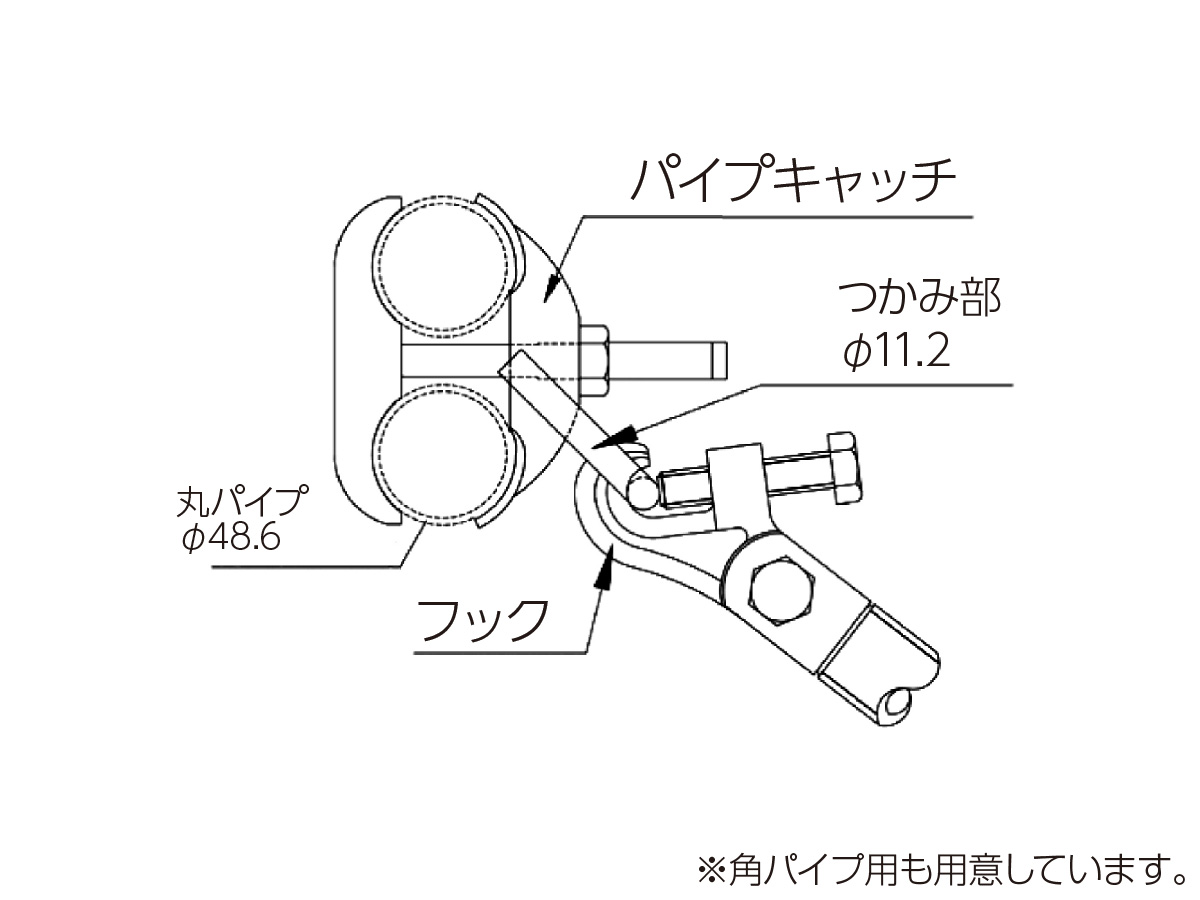

  • フックの締付ボルトは締付トルク34.3N・mで締め込んでください。

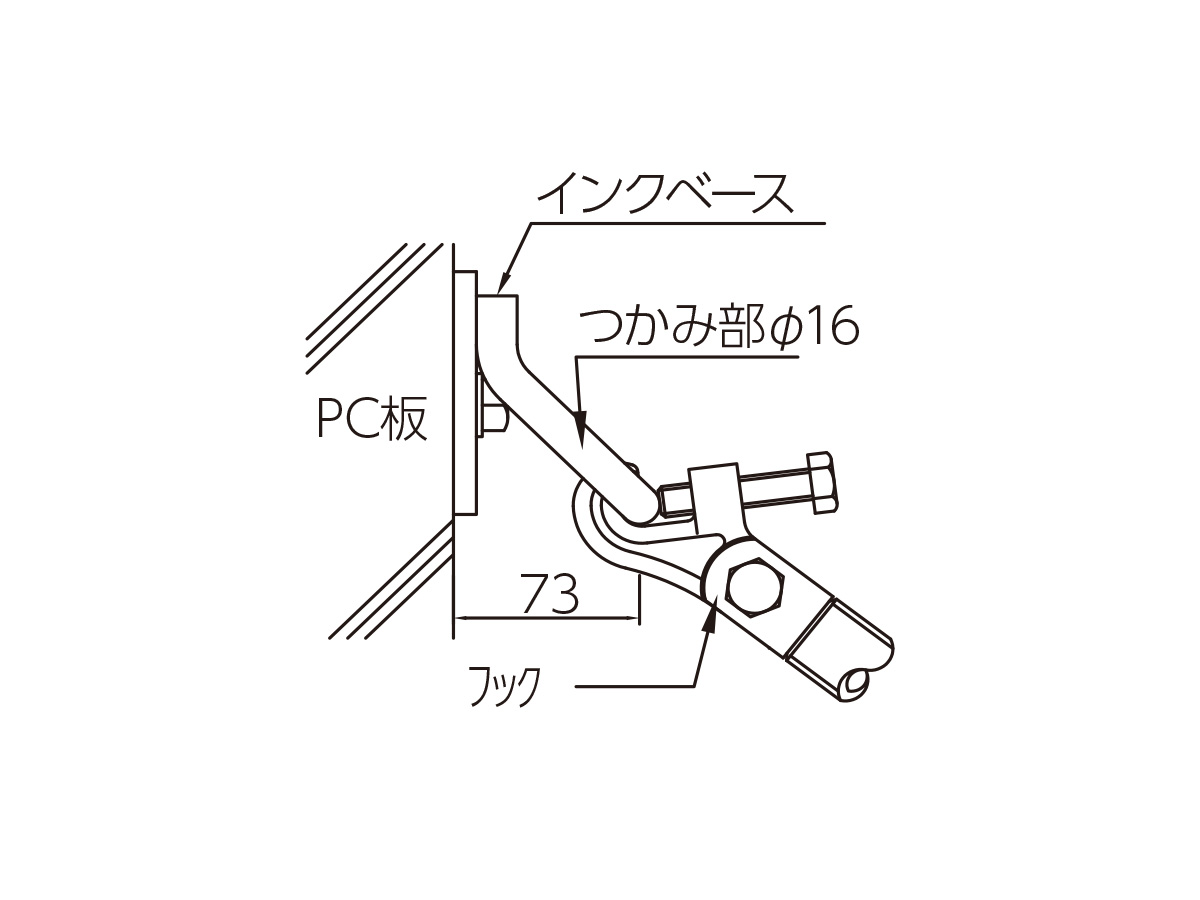

  • フックが取付けできる径はφ12~φ16㎜です。
  • 始業前点検にて、製品の不備を確認してください。
