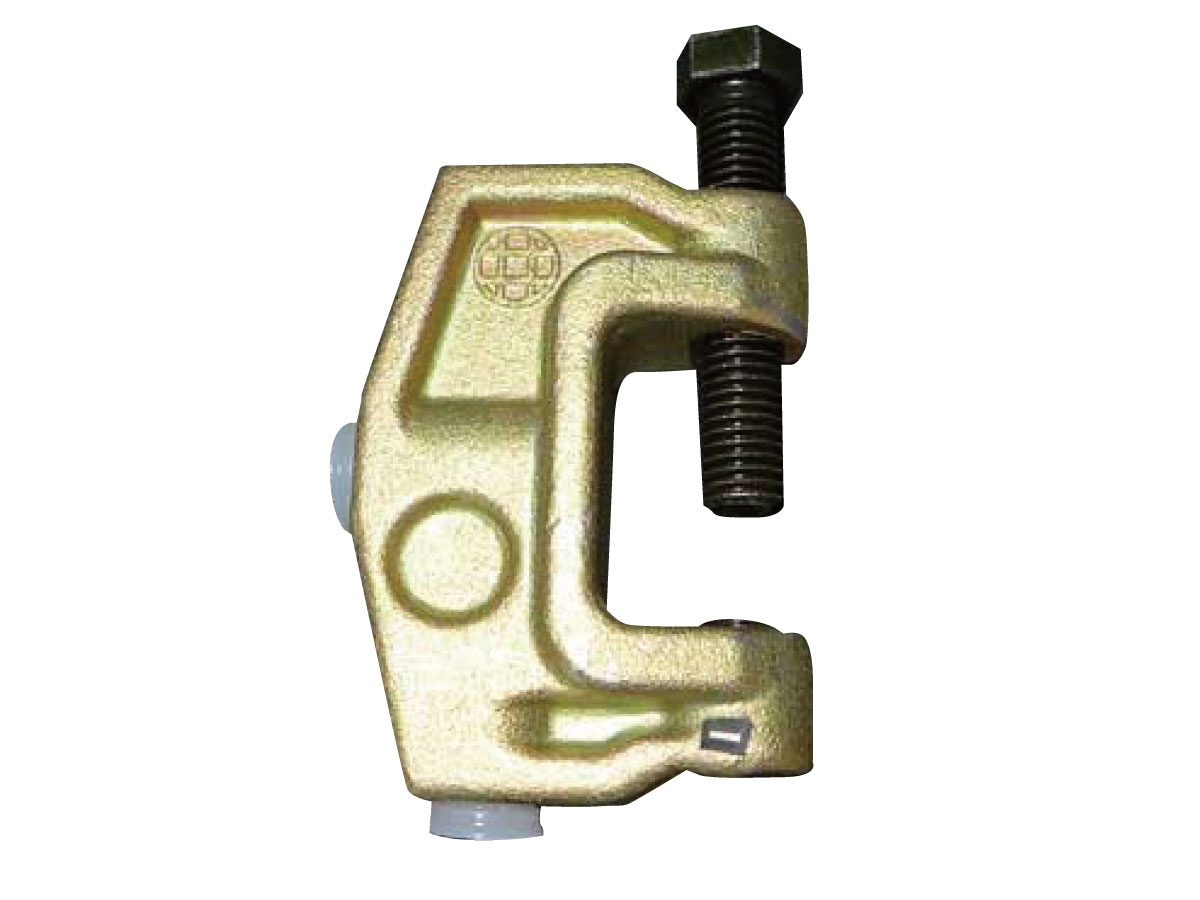

Hクランパー®
用途
工事工程
外装工事
商品分類
機械工具関係
特長
H形鋼から壁つなぎの取付けができます。
軽量のため取り扱いが容易で、施工性が良い。
先端を特殊形状に加工した高張力ボルト使用により、鋼材に確実に締めつけられ、強固な固定ができます。
本体は熱間鋳造加工により、靭性に優れ、耐久性が高い。
仕様
適合フランジ厚(㎜)
5~36
許容静荷重(kN/kgf)
4.9/500
自重(kg)
0.6

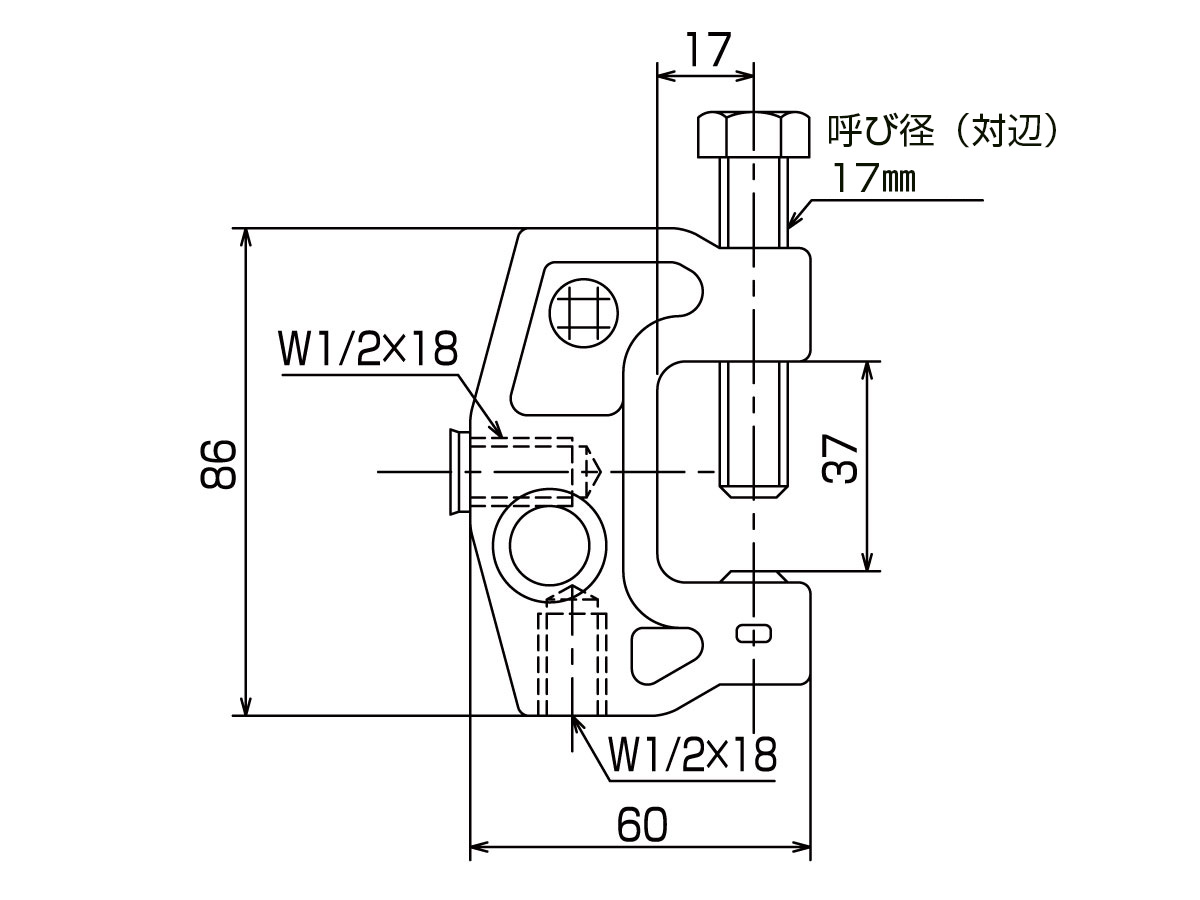

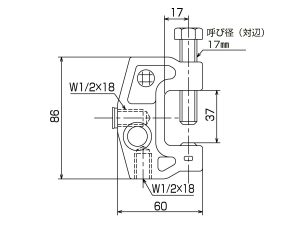

寸法図

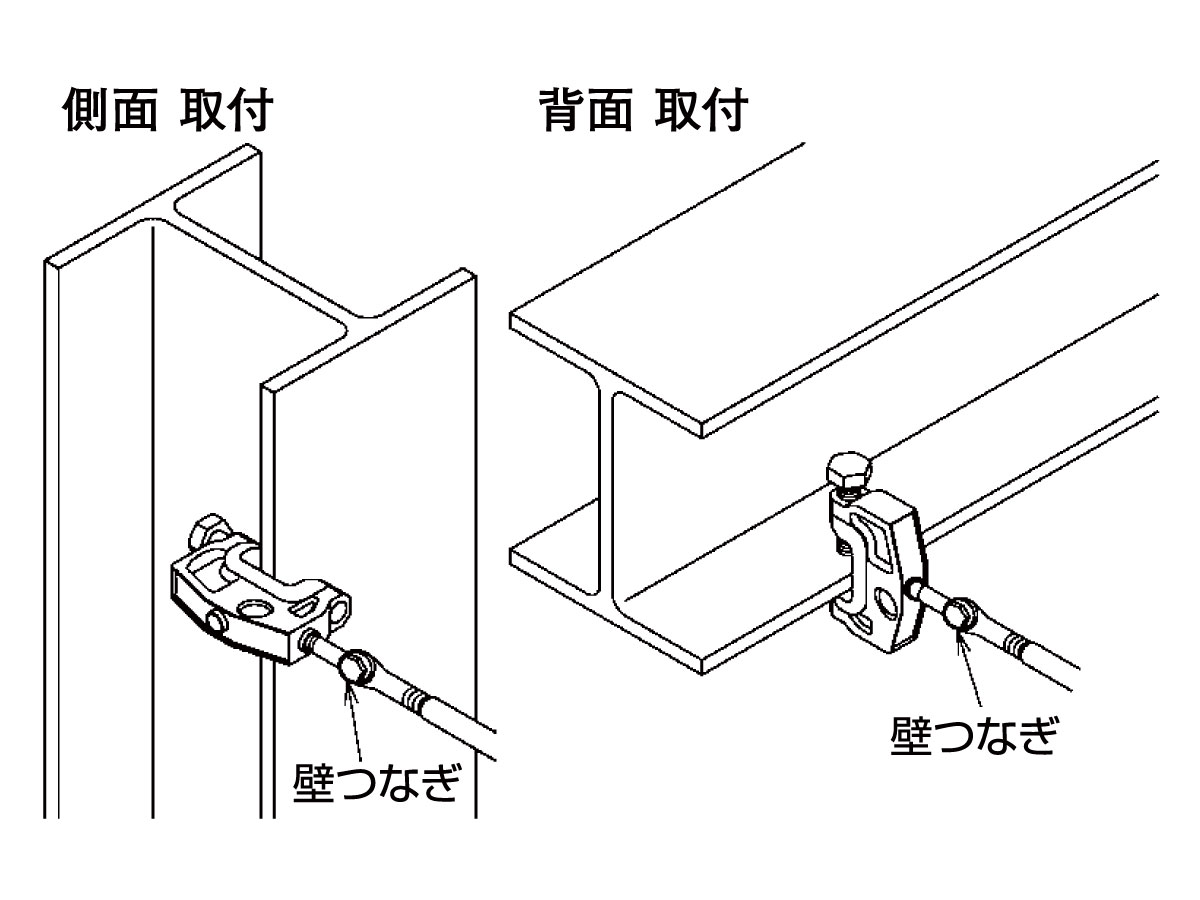

取付図
注意事項
締付ボルトの締付トルクは44N・m程度として下さい。
HクランパーはW1/2専用です。
再使用時、取付ボルト先端部の破損の有無を確認し、破損があれば交換を行って下さい。
工事使用後は、締付ボルトねじ部に注油を行い、ねじ部の付着物(ゴミ、錆、コンクリートノロ等)は除去して下さい。
本体のくわえ部の一番奥に挿入して取付けて下さい。
