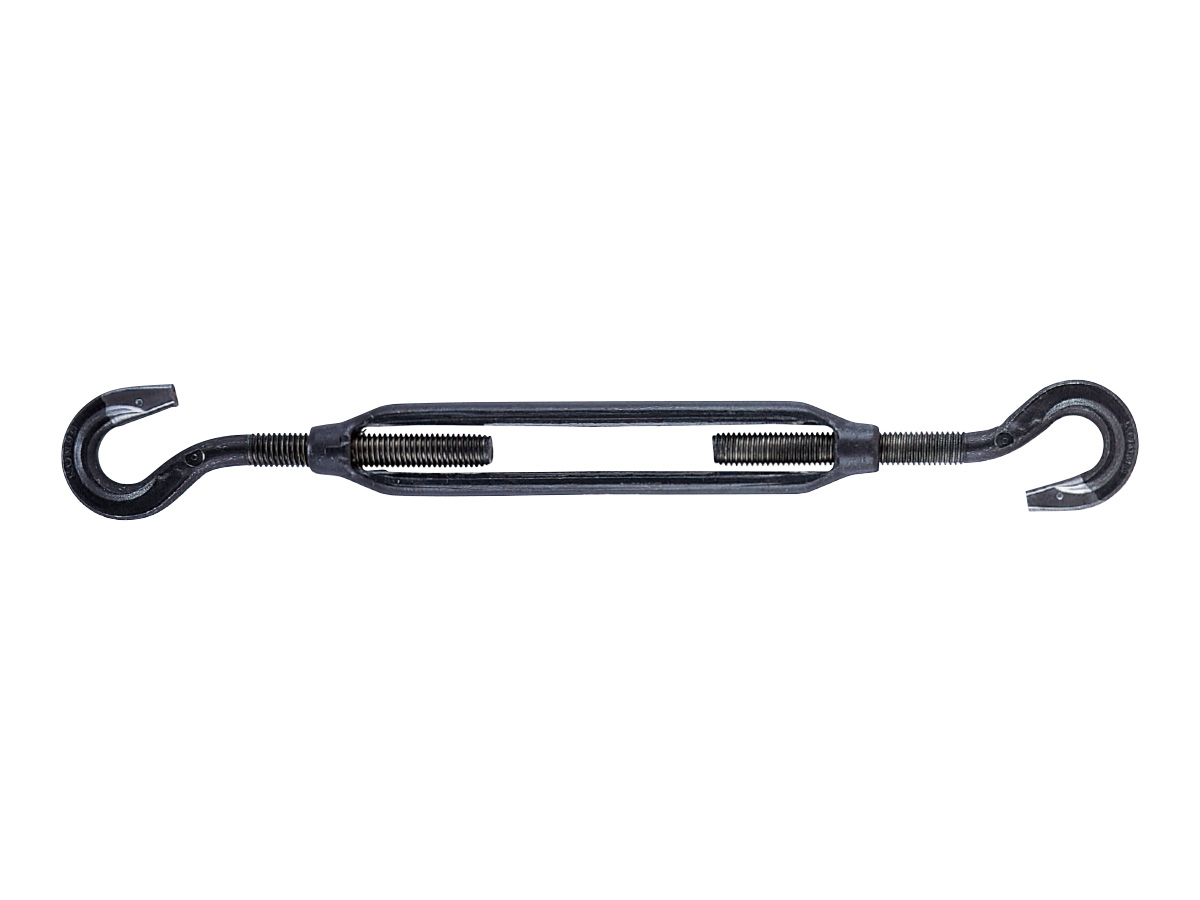

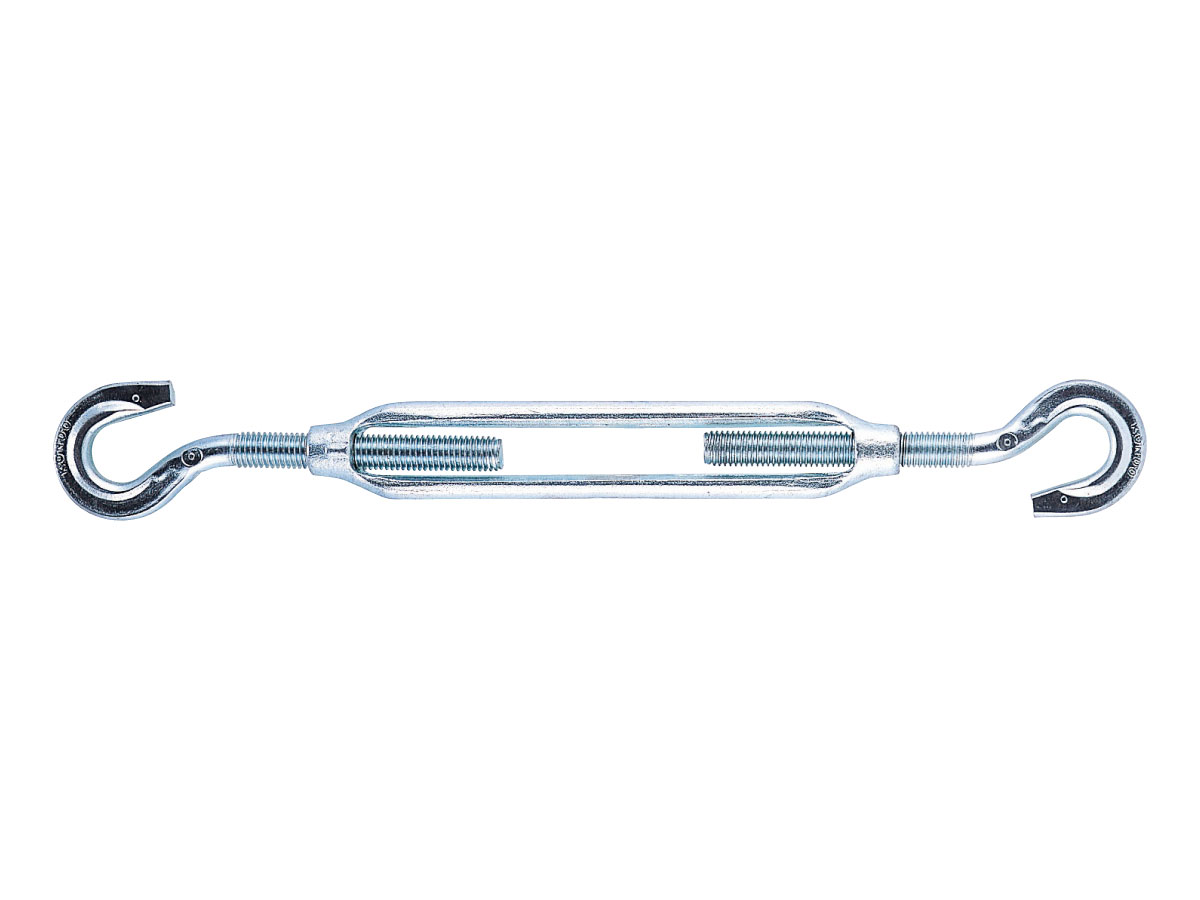

ターンバックル

両オーフ

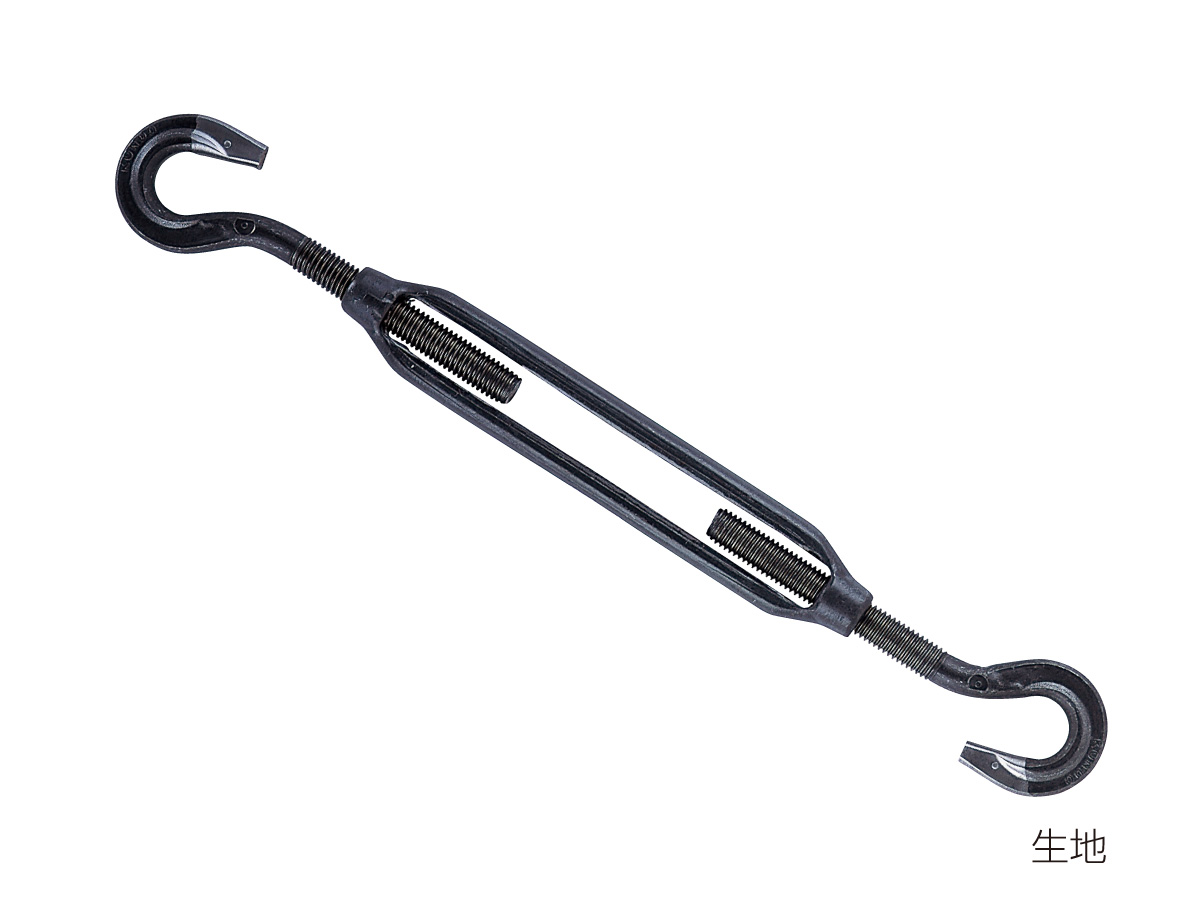

生地

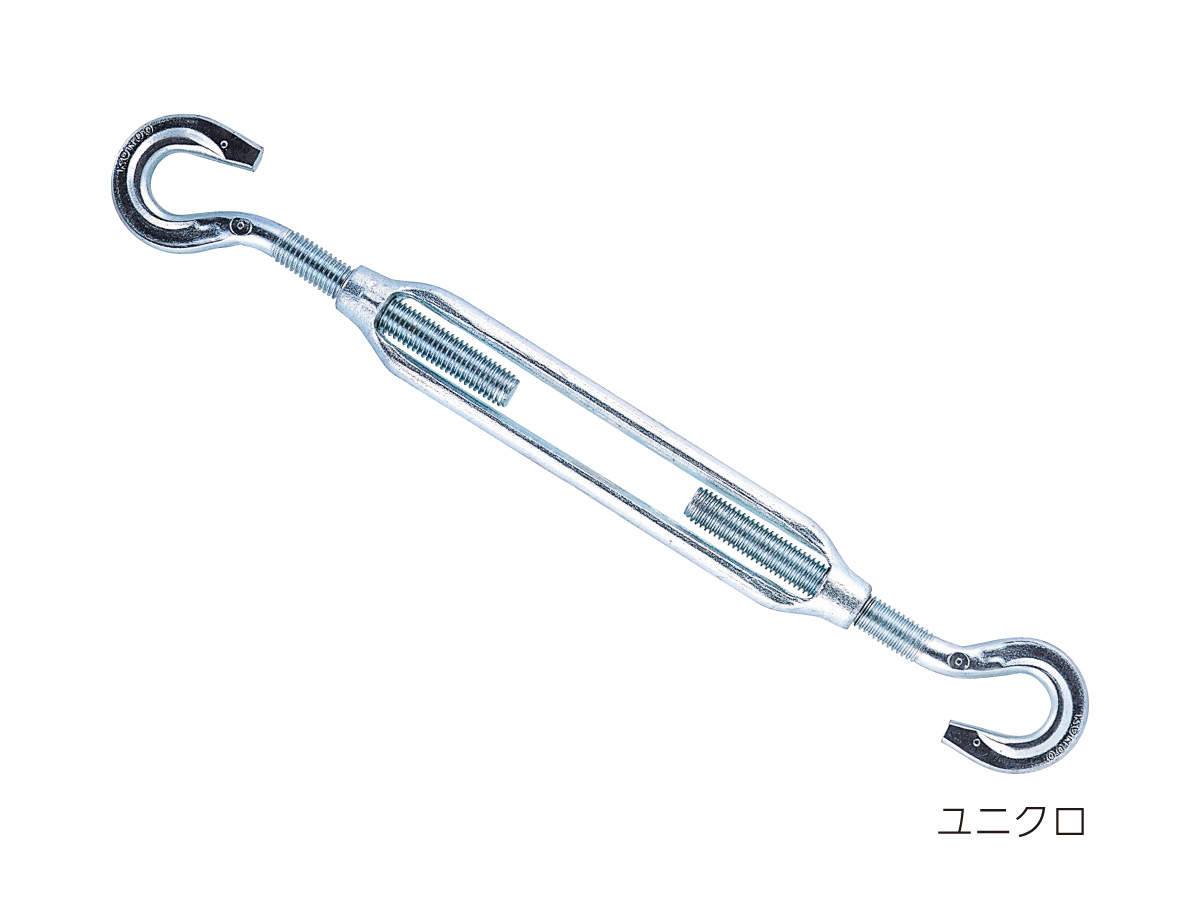

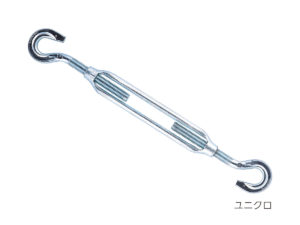

ユニクロ

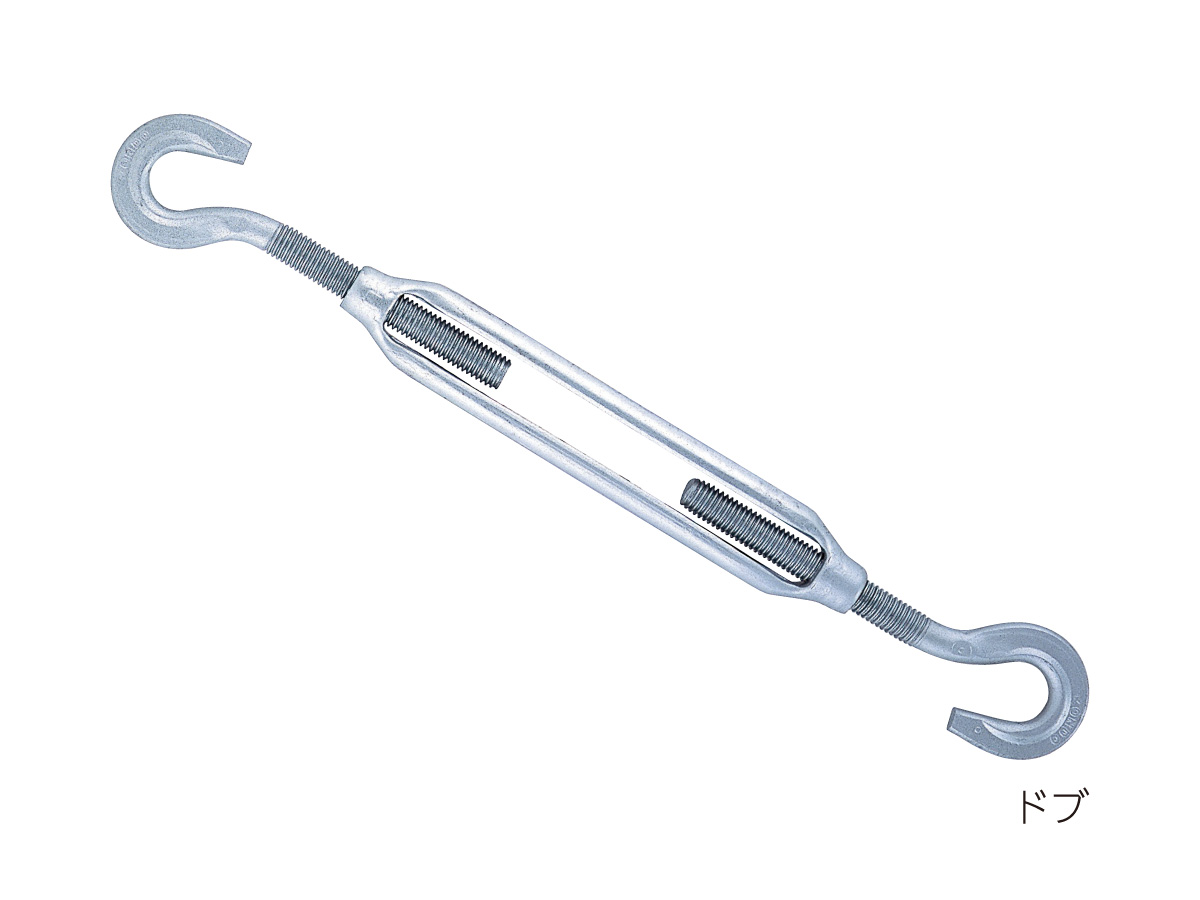

ドブ

用途

ロープやワイヤーの引き締め、張りや長さを調整する際に使用します。

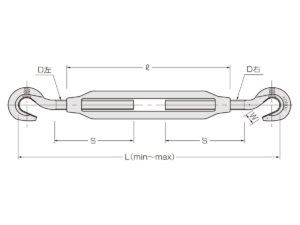

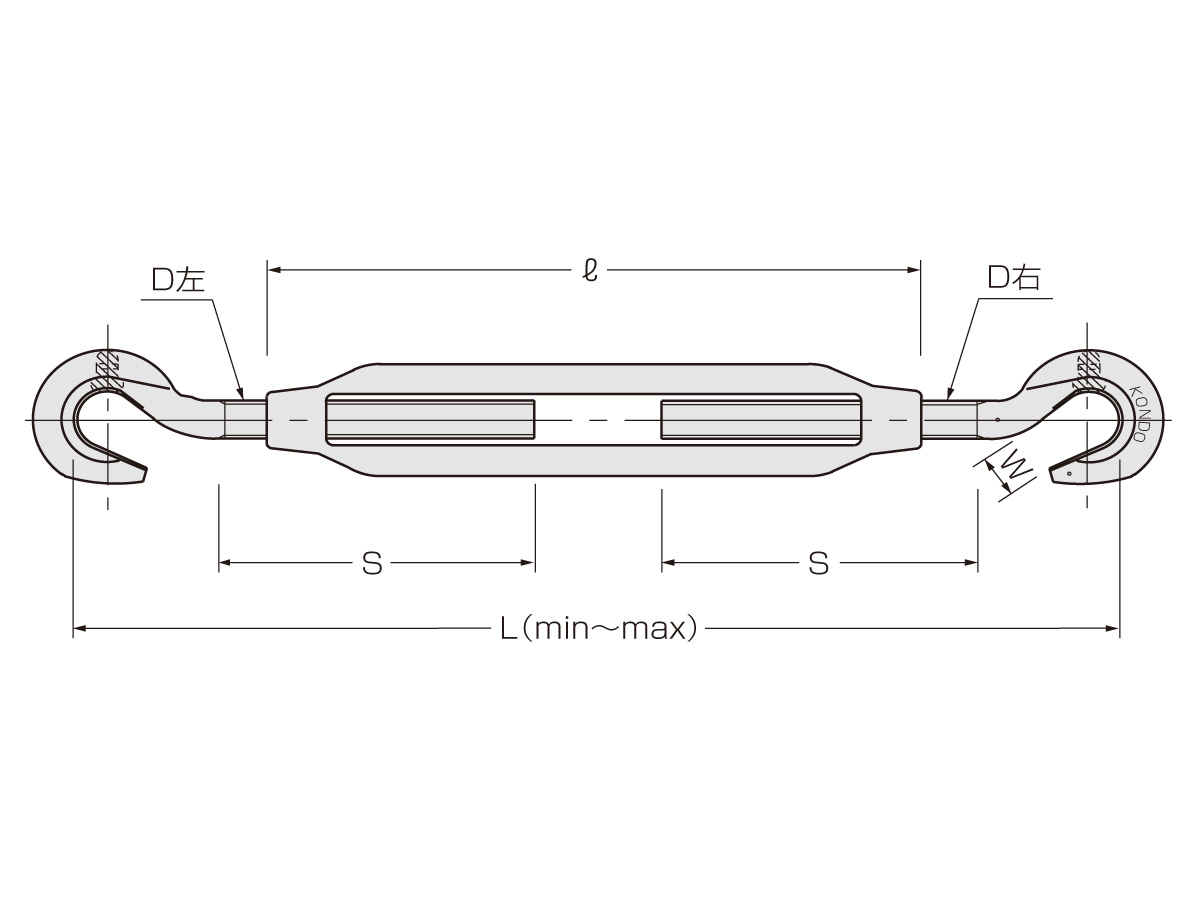

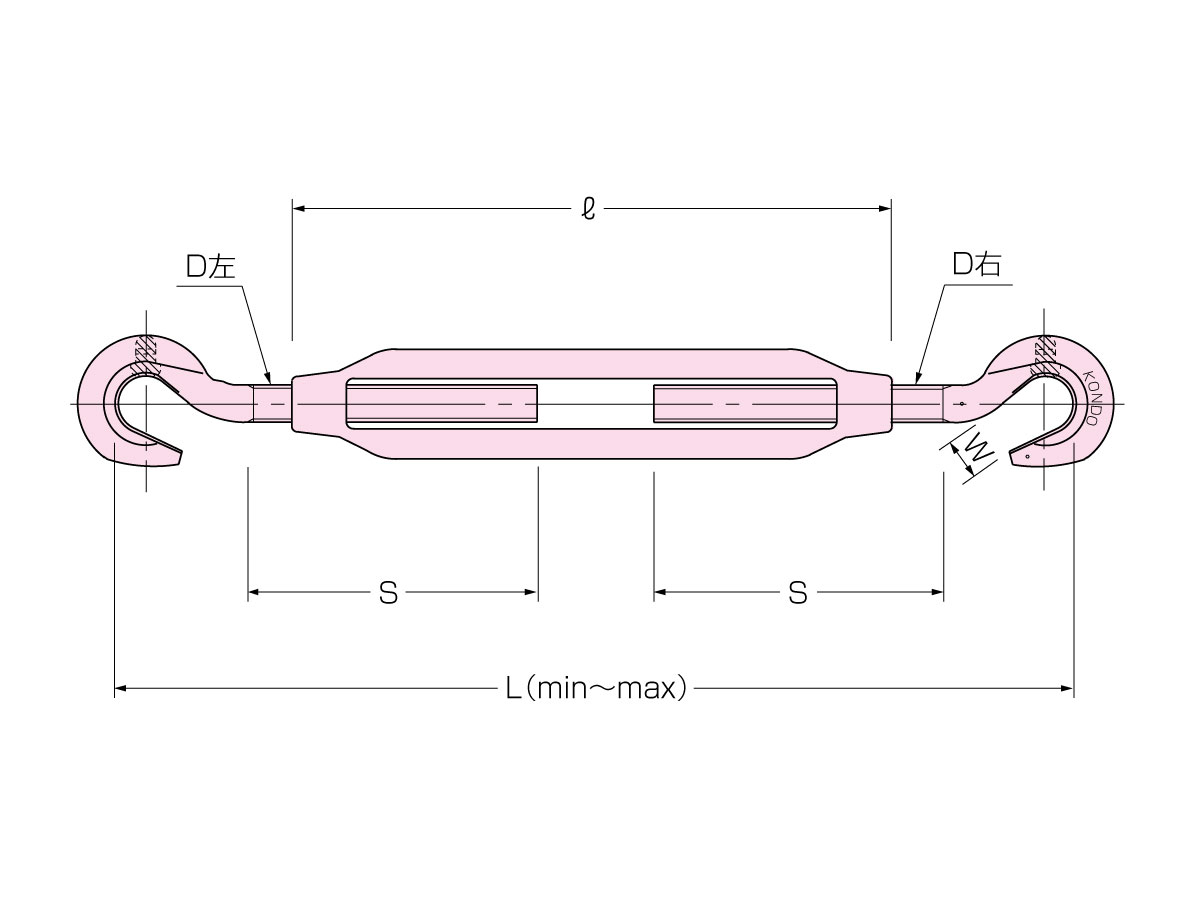

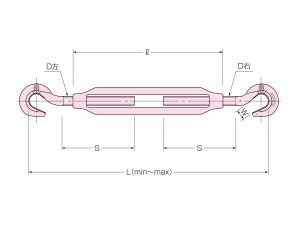

呼び	サイズ	枠長ℓ （㎜）	ねじ長S （㎜）	口開きW （㎜）	セット長さ		使用荷重 kN（tf）	自重（㎏）
呼び	サイズ	枠長ℓ （㎜）	ねじ長S （㎜）	口開きW （㎜）	L（min）	L（max）	使用荷重 kN（tf）	自重（㎏）
9	W3/8″	150	70	13	218	332	1.2（0.12）	0.30
12	W1/2″	200	92	13.5	282	430	2.4（0.24）	0.57
16	W5/8″	250	116	17.0	344	538	3.4（0.35）	1.03
19	W3/4″	300	142	21	416	640	5.4（0.55）	1.75
22	W7/8″	325	150	22	457	715	6.5（0.66）	2.61
25	W1″	350	170	26	500	780	9.8（1.0）	3.72
32	W1 1/4″	400	200	34	618	980	14.7（1.5）	7.20
38	W1 1/2″	450	225	38	700	1000	19.6（2.0）	11.80

※ セット長さは一応の目安で保証するものではありません。

※W1/2”はLSタイプになります。
