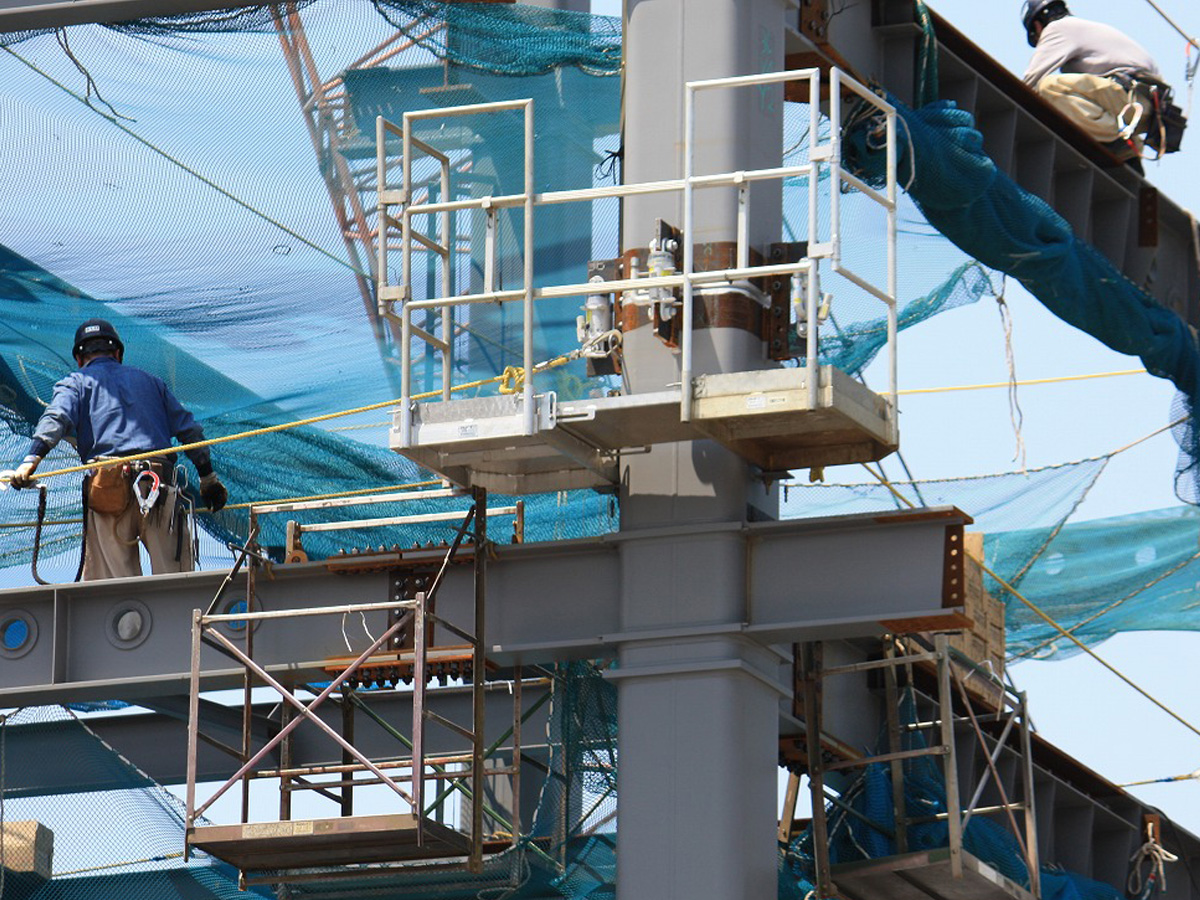

柱溶接用足場コラムステージ（RT）

コラムステージRT

コラムステージRT

用途

工事工程
地下工事、鉄骨工事
商品分類
足場関係

仕様

(柱溶接用足場)ロータリータイプ
積載荷重(kg) ステージ取付柱寸法(㎜)
150 RT3型 RT4型
(□200〜700)
(□400〜900)		 (□600〜1000)



コラムRT3型1セットの構成数量

型式 品名 自重(kg) 数量
RT3L コラムRT3型(L)本体 16.0 1
RT3R コラムRT3型(R)本体 11.0 1
RT3T コラムRT3型手摺 5.0 2
SSJT1100 コラムRT連結手摺1100 4.1 1
TP469 コラムRT取付ピン 469L 2.1 2



コラムRT4型1セットの構成数量

型式 品名 自重(kg) 数量
RT4L コラムRT4型(L)本体 36.5 1
RT4R コラムRT4型(R)本体 27.0 1
RT4TA コラムRT4型手摺(A) 4.0 2
RT4TB コラムRT4型手摺(B) 4.0 2
RT4RT コラムRT4型連結手摺1350 5.5 1
RT469 コラム取付ピン 469L 2.1 2

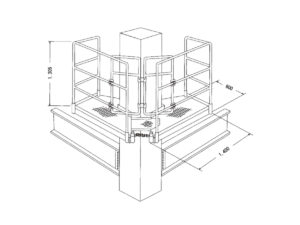

ロータリータイプ(コーナー用)
積載荷重(kg) ステージ取付柱寸法(㎜)
150 (□400〜1000)



コラムRTコーナータイプ1セットの構成数量

型式 品名 単重(kg) 数量
RTCL コラムRTコーナー(L)本体 21.9 1
RTCR コラムRTコーナー(R)本体 18.5 1
RTCTA コラムRTコーナー手摺(A) 2.5 2
RTCTB コラムRTコーナー手摺(B) 6.8 2
TP469 取付ピン 469L 2.1 2

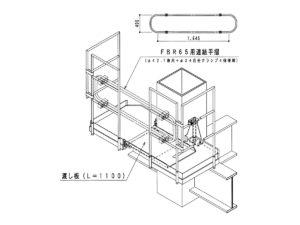

３型用手摺

200≦柱幅≦700

700<柱幅≦800/800<柱幅≦900

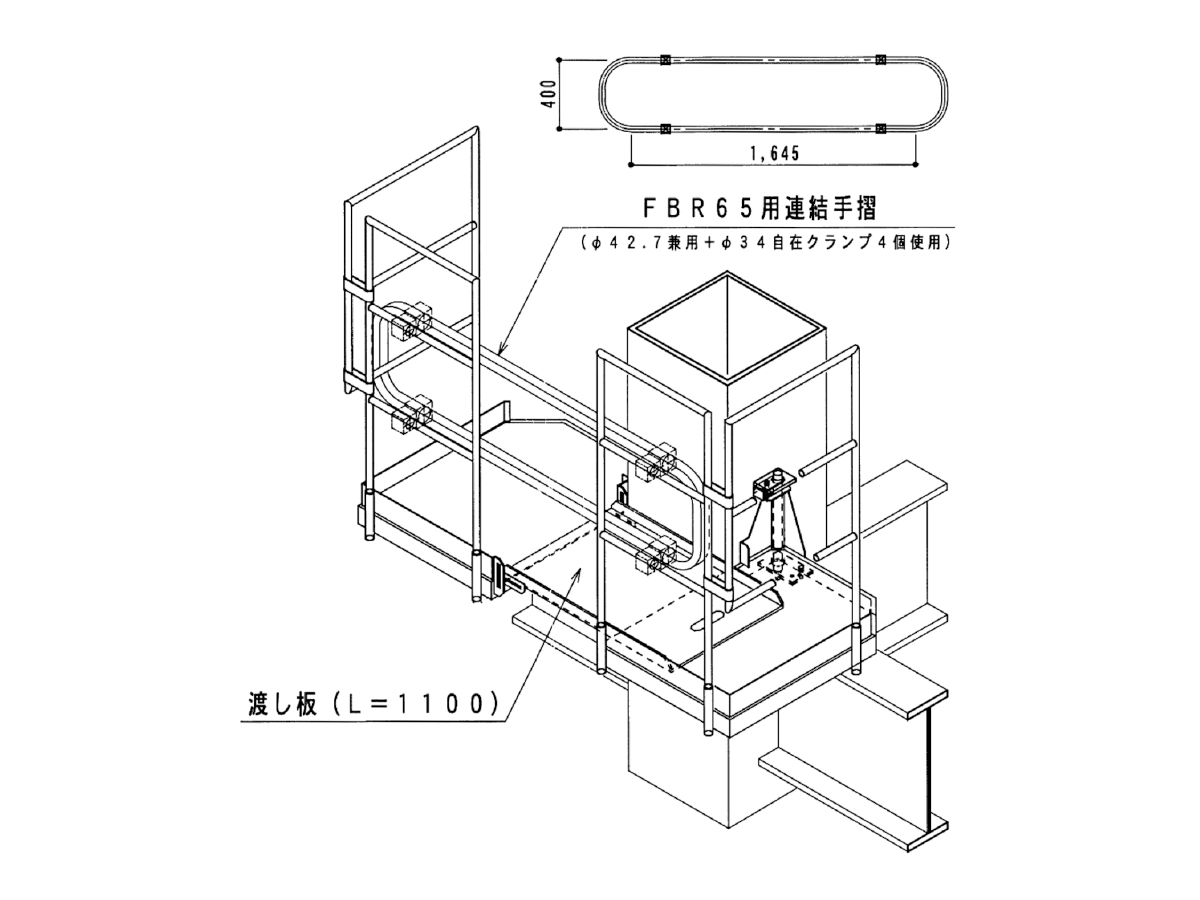

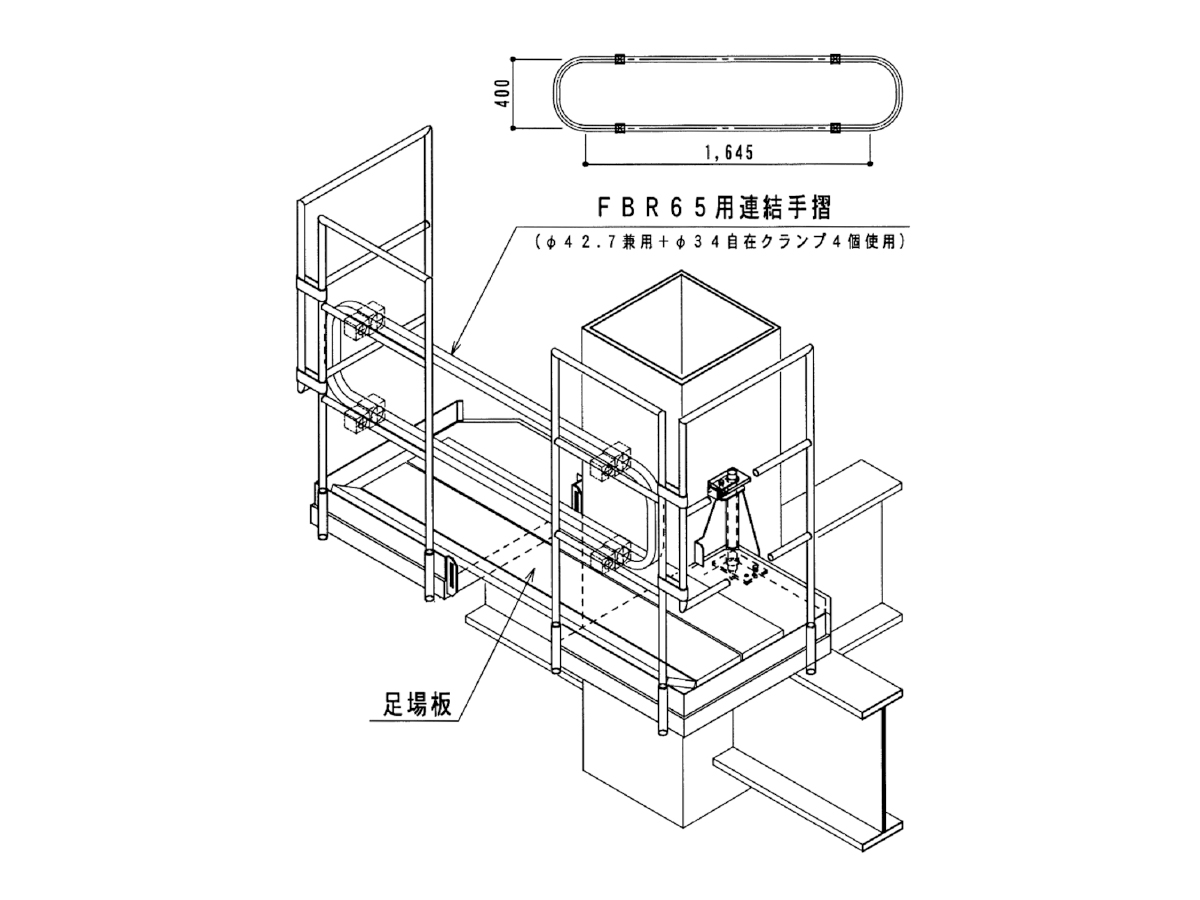

RT-3型用連結手摺/ FBR65用連結手摺
(φ48.6+φ34自在クランプ4個使用)

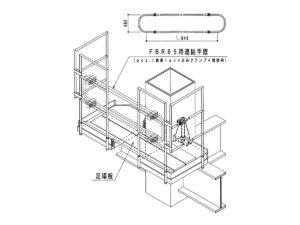

900<柱幅≦1000

FBR65用連結手摺

型式 品名 自重(kg)
FBR65T FBR65 延長手摺 1980 3.4

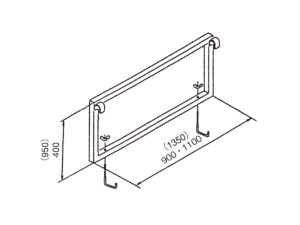

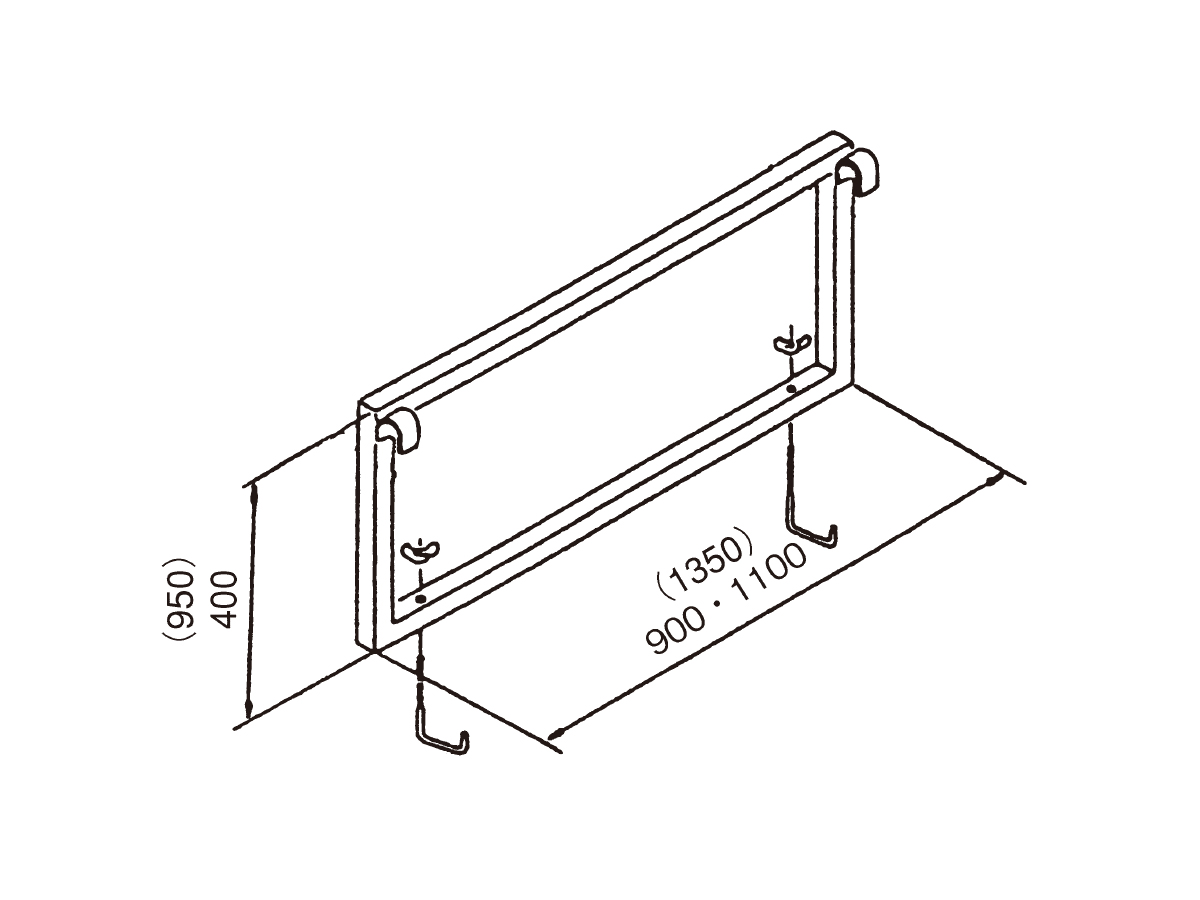

コラムRT3型・4型用連結手摺

型式 品名 自重(kg)
SSJT90 コラム連結手摺 900 2.3
SSJT1100 コラムRT連結手摺 1100 2.7
RT4RT コラムRT4型 連結手摺 1350 5.5

()内寸法は4型です。

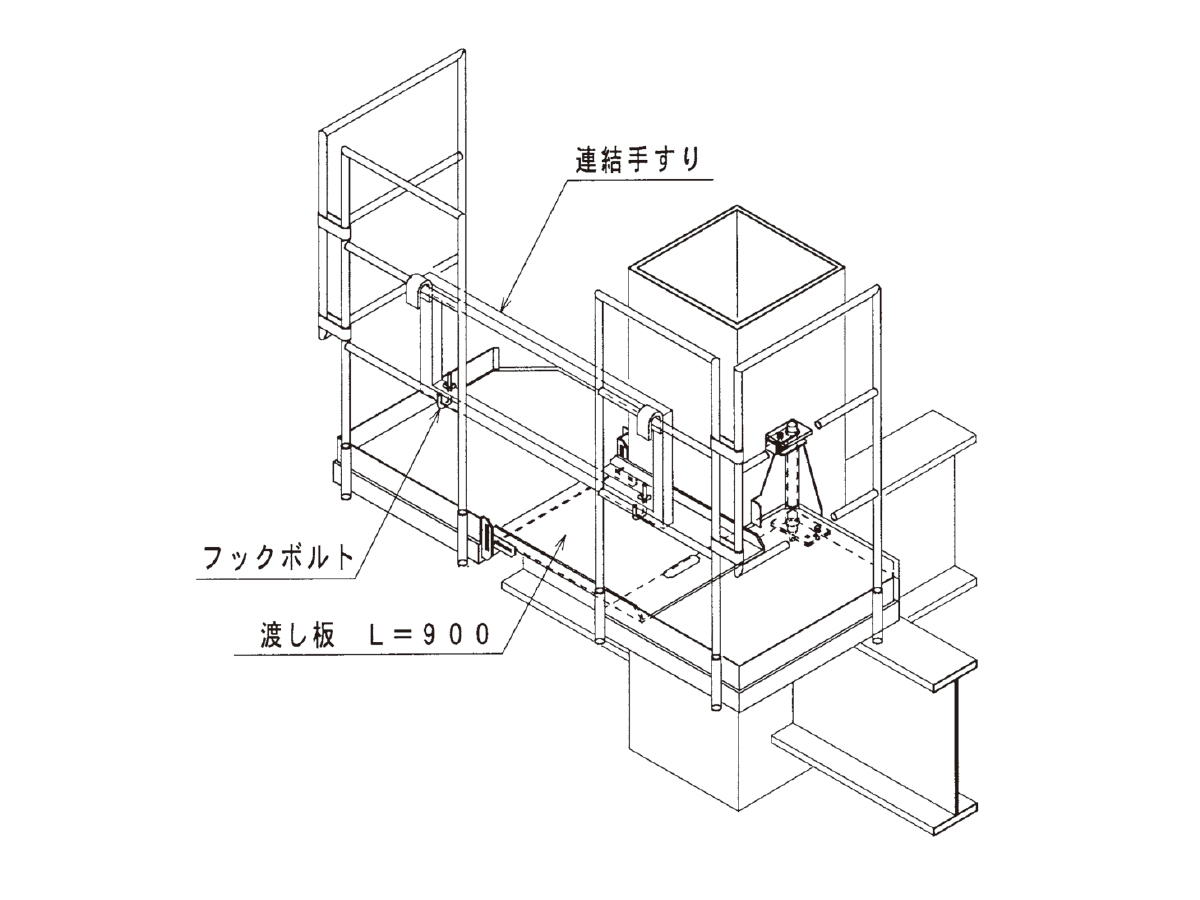

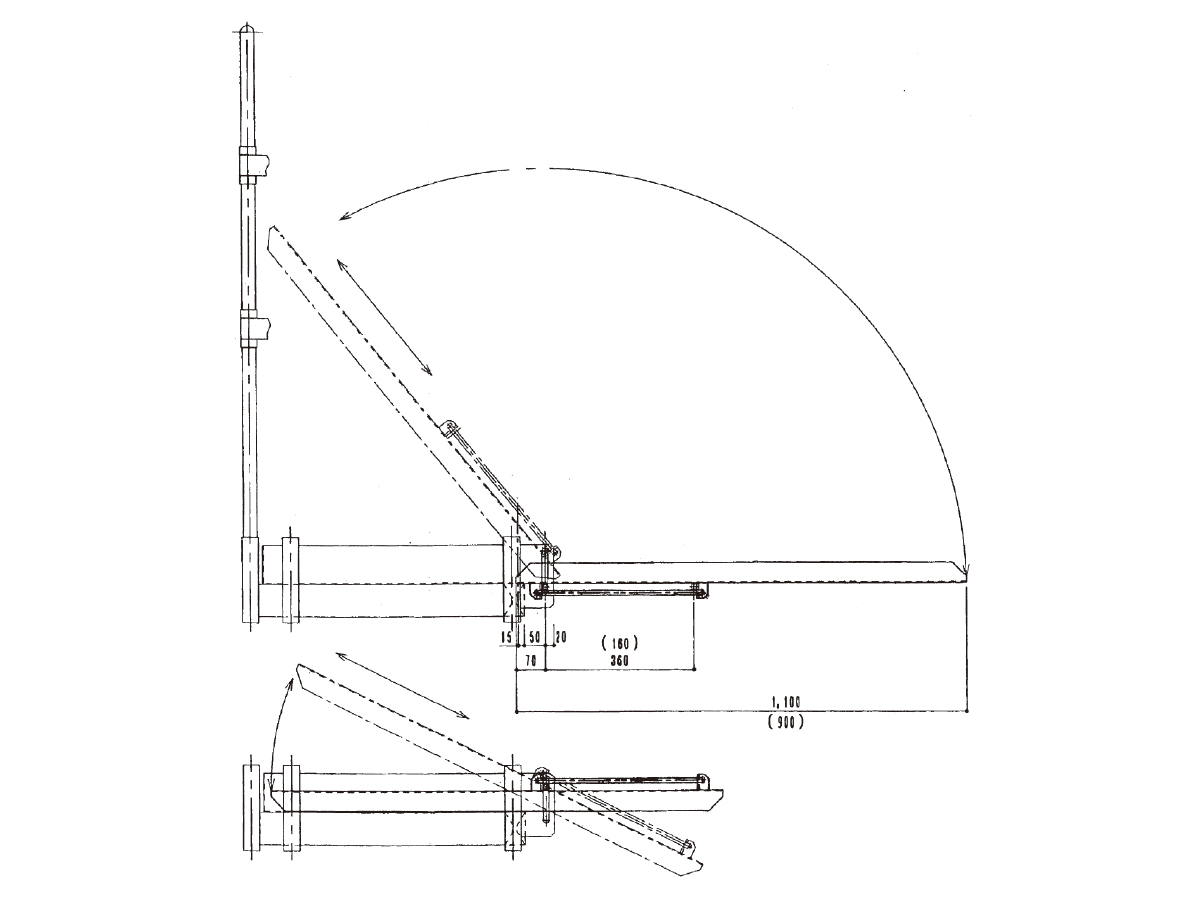

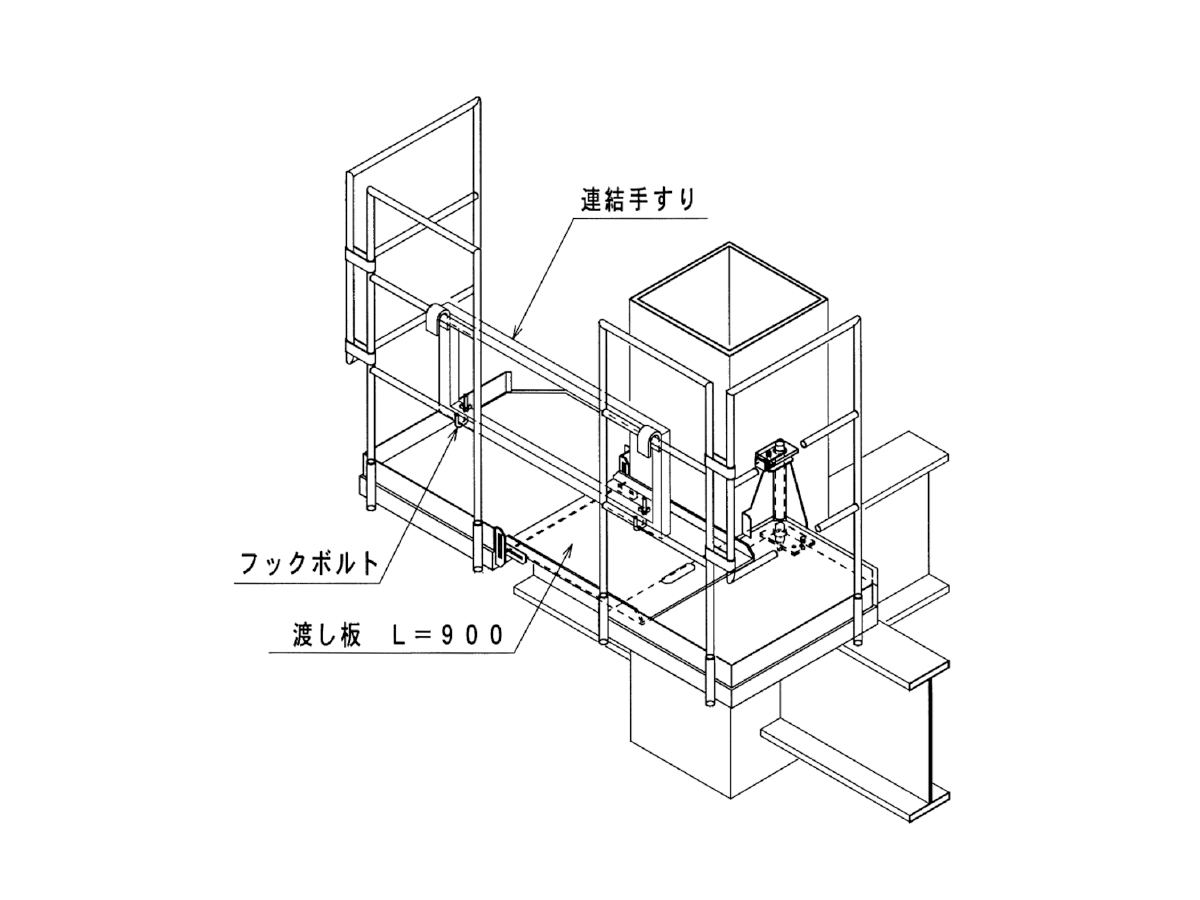

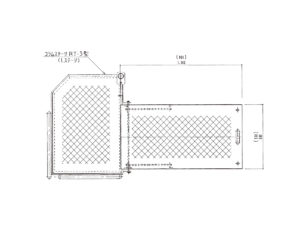

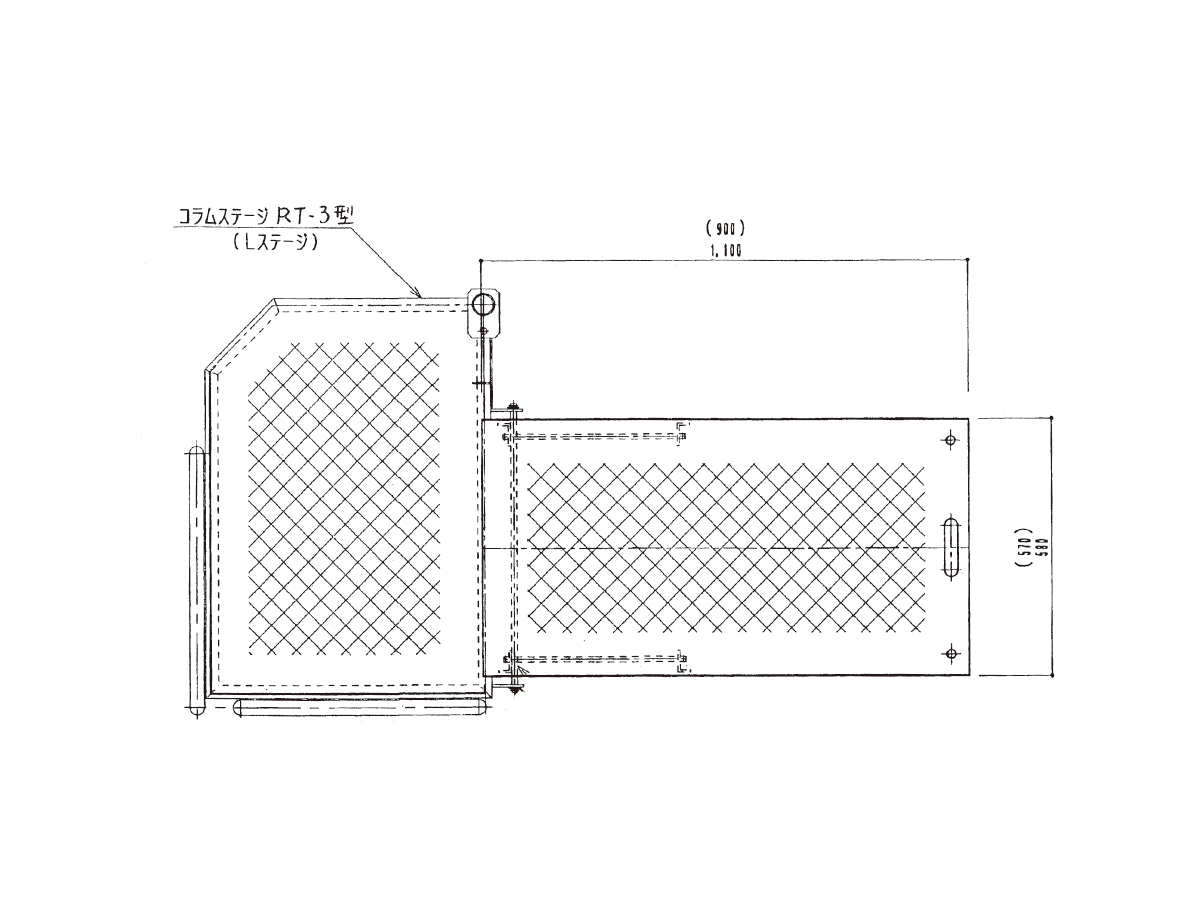

ロータリー3型用渡し板(L＝900 / L1100)

コラムRT3型用渡し板仕様

型式 品名 ステージ取付柱寸法
RT3W09 コラムRT3型渡し板 900L(N) □200〜700
RT3W11 コラムRT3型渡し板 1100L □400〜900

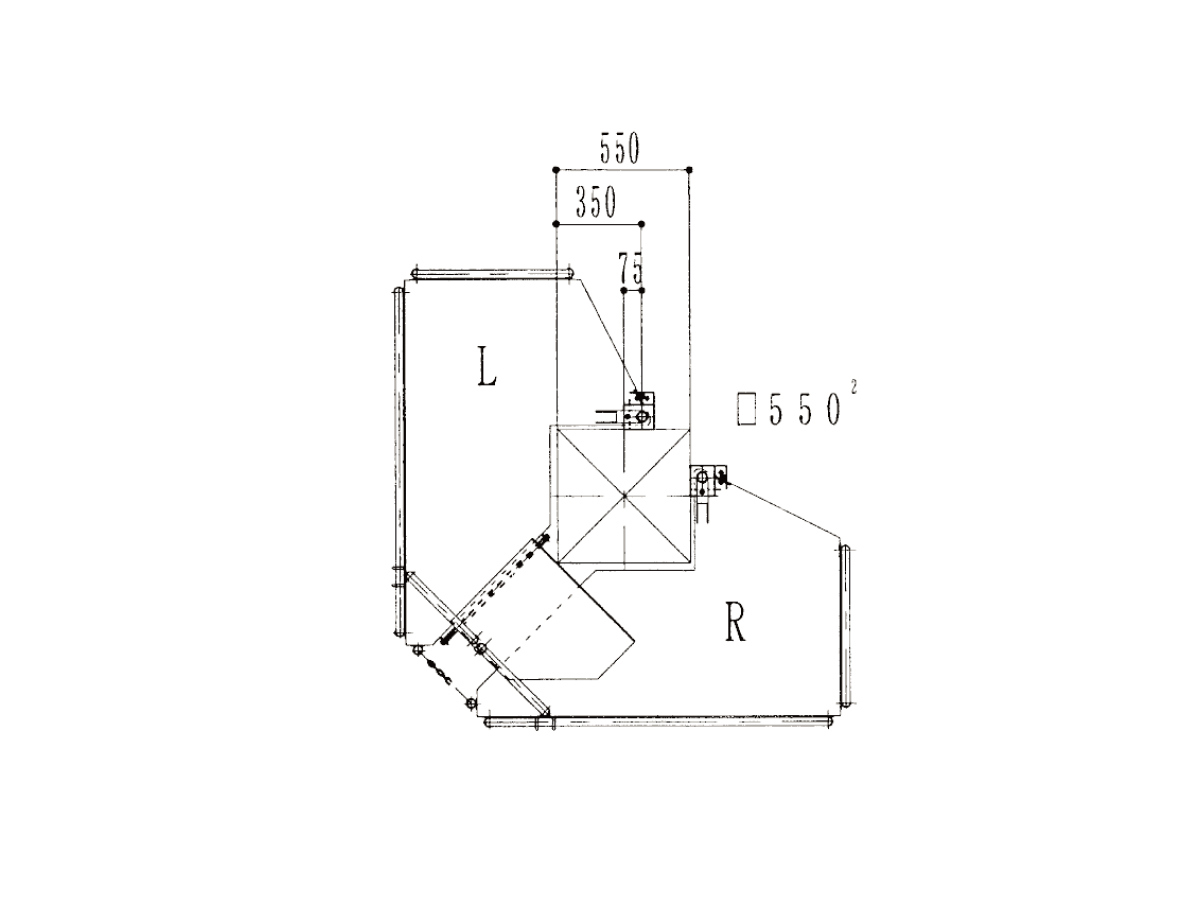

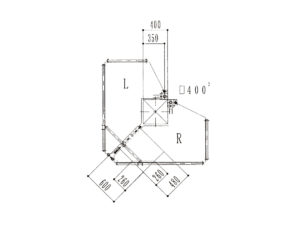

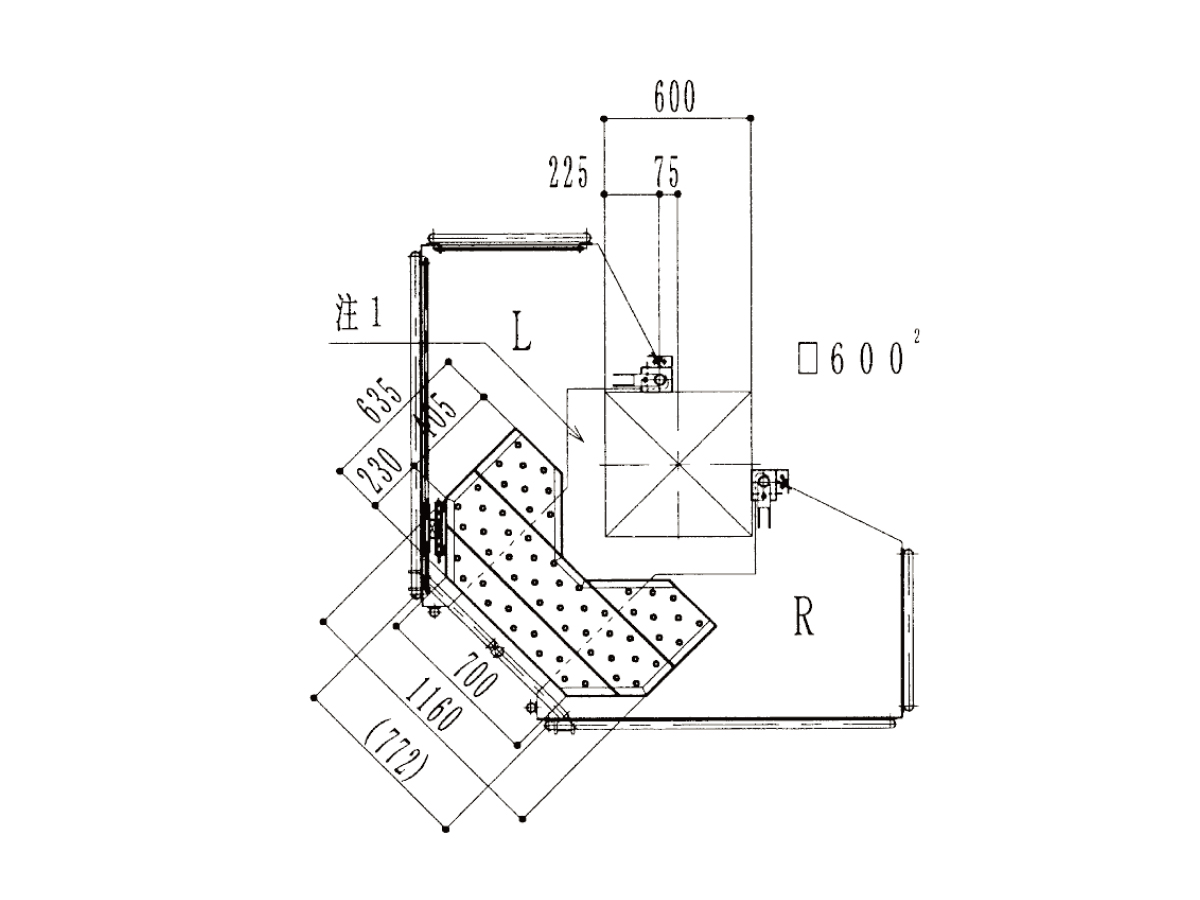

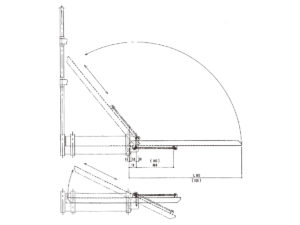

ロータリータイプ ウイングステージ

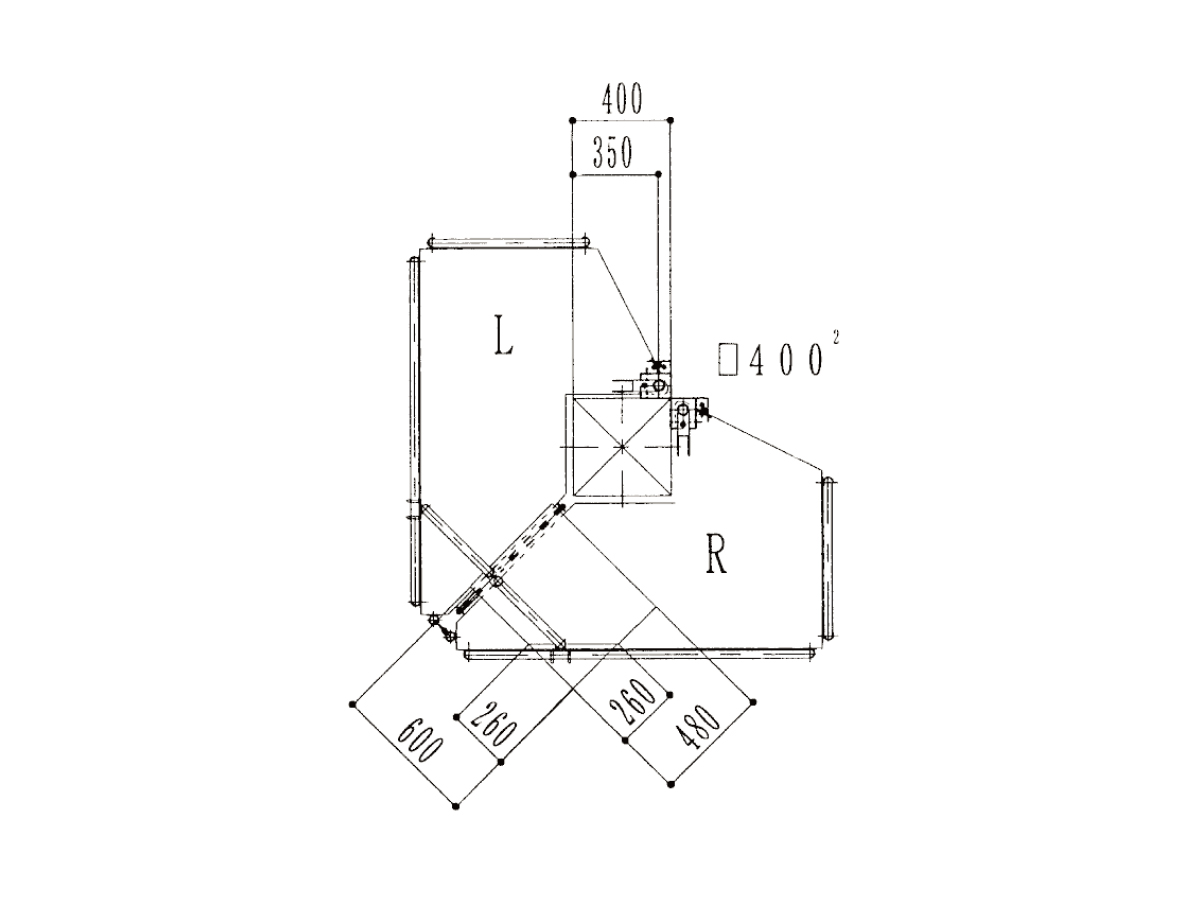

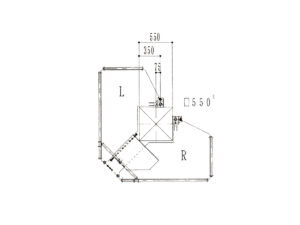

ウイングステージ WS 40-55(標準品)＠RTC

※RT本体(L)に装備

400≦柱サイズ≦550

400≦柱サイズ≦550

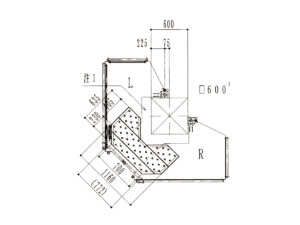

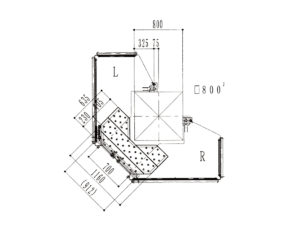

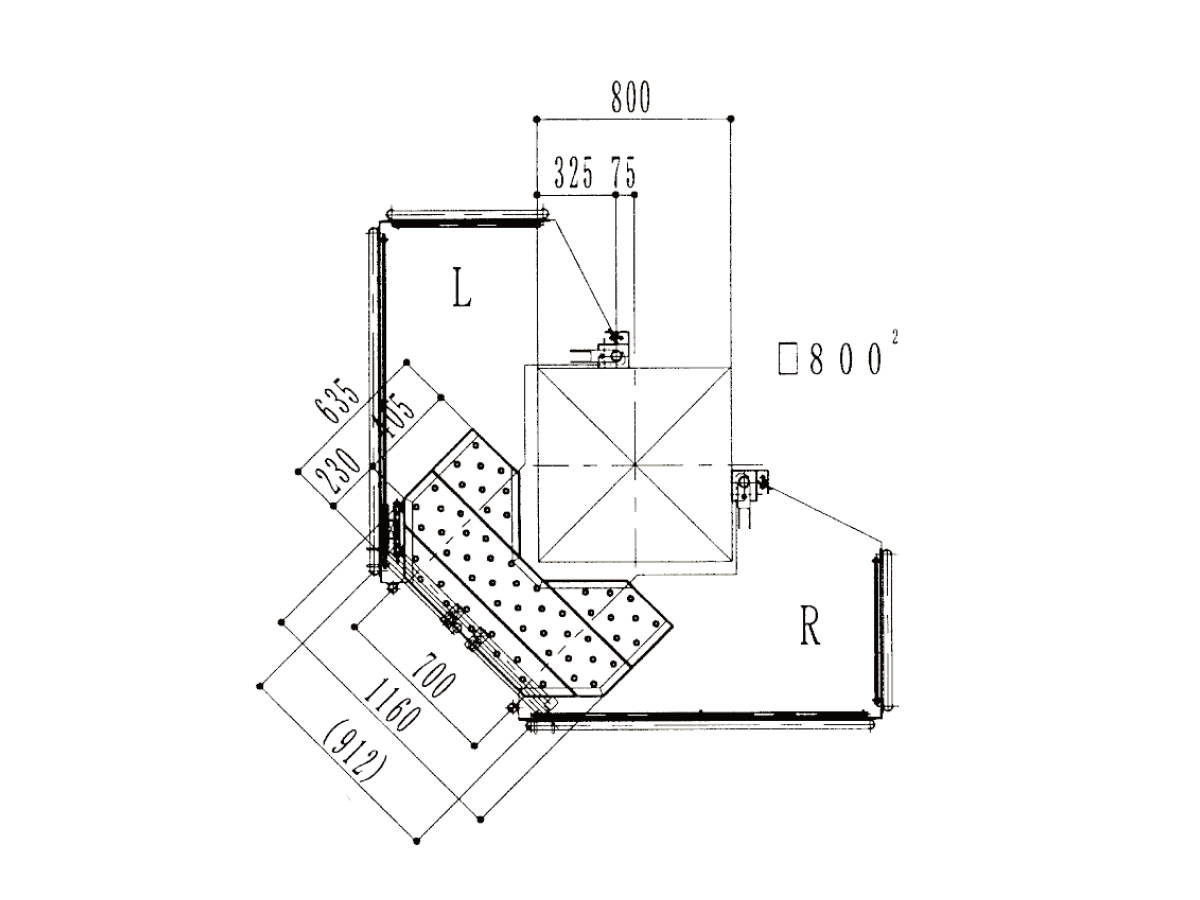

ウイングステージ WS 60-80＠RTC1

●柱周囲の隙間は適宜な養生をすること。(客先所掌)

600≦柱サイズ≦800

600≦柱サイズ≦800

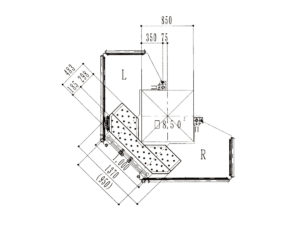

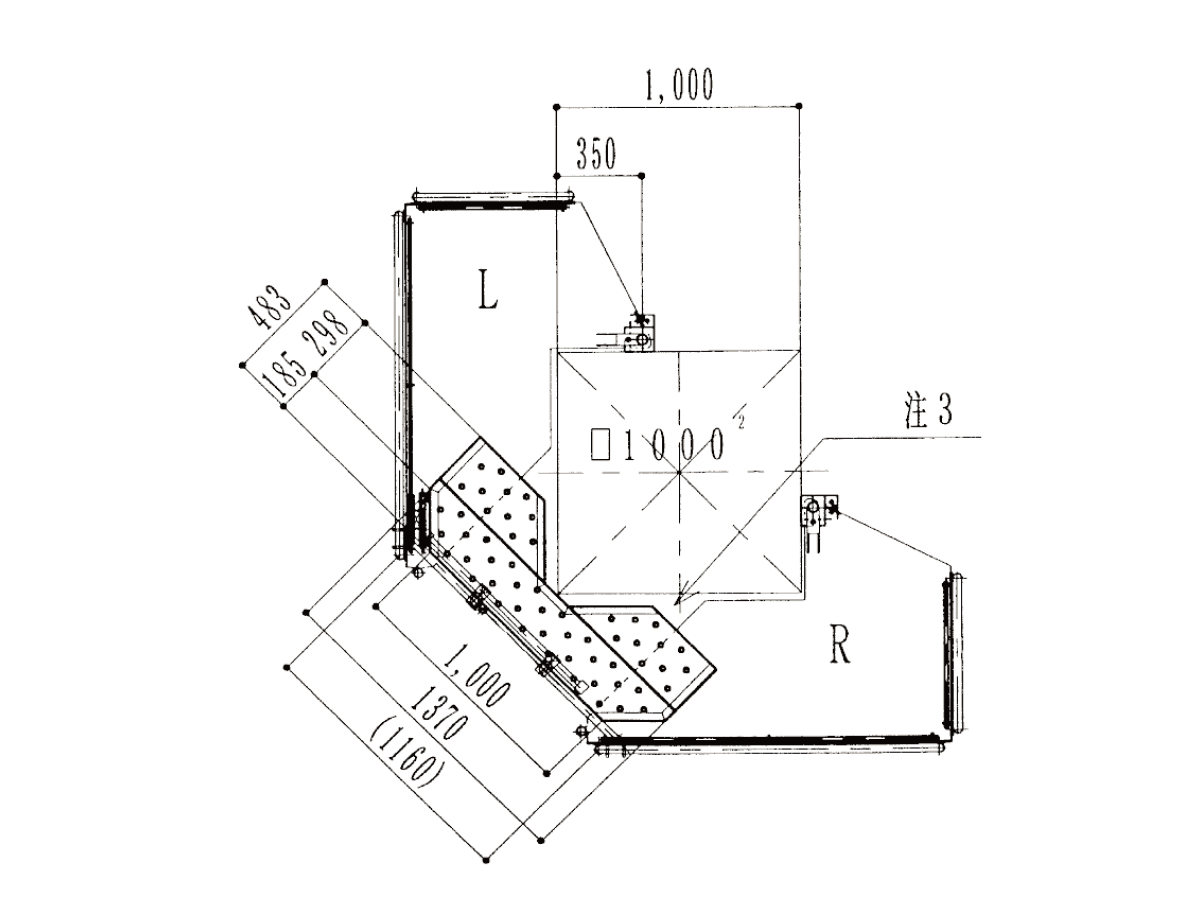

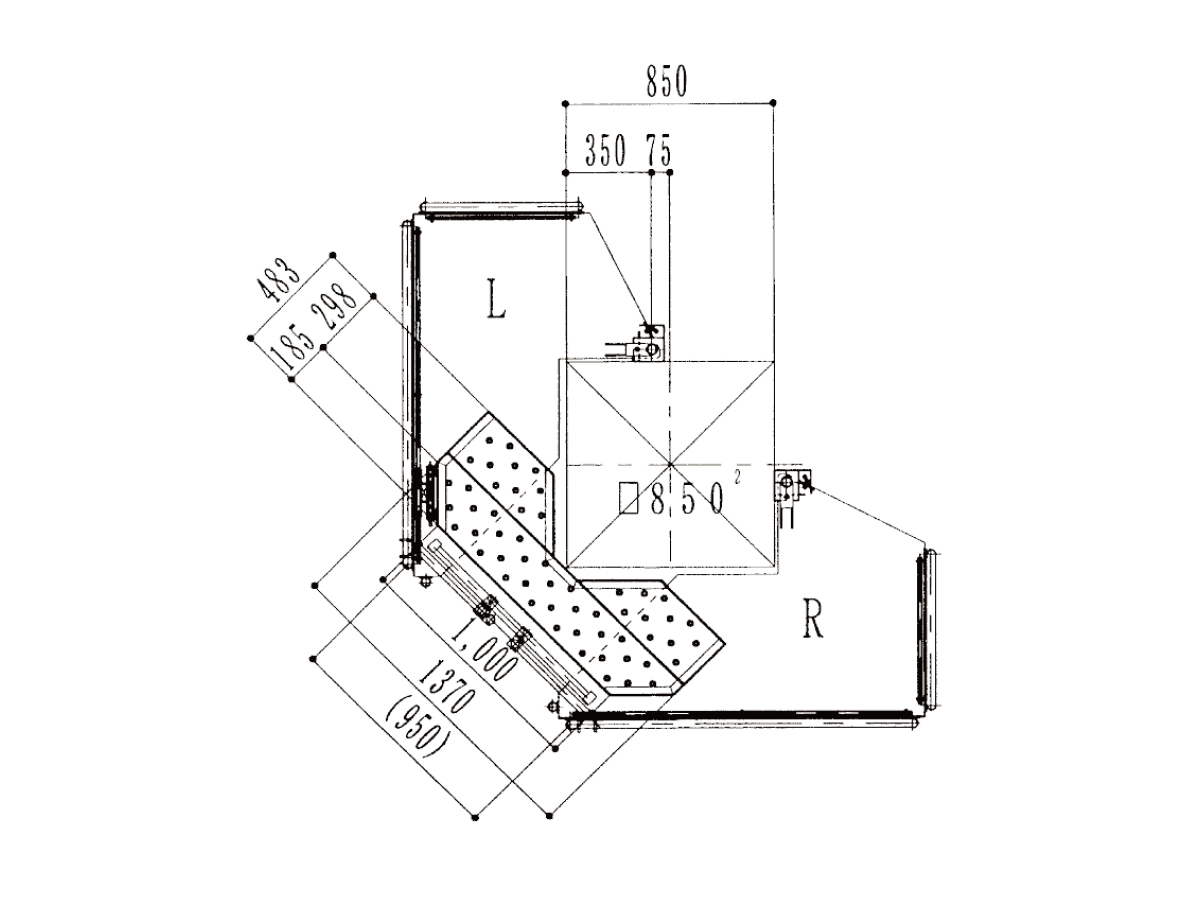

ウイングステージ WS 85-100＠RTC2

850≦柱サイズ≦1000

850≦柱サイズ≦1000
ロータリータイプ コラム先付ピース

コラム先付ピース(販売品)

型式 品名 自重(kg)
RTPU12 コラムRT 先付ピース 12T 上部用 1.03
RTPL9 コラムRT 先付ピース 9T 下部用 0.93



丸柱用特注ピース参考型式(販売品)

参考型式 柱径(㎜)
RTP40 φ400
RTP45 φ450
RTP50 φ500
RTP55 φ550
RTP60 φ600
RTP65 φ650
RTP70 φ700
RTP75 φ750
RTP80 φ800
RTP85 φ850
RTP90 φ900
RTP95 φ950
RTP100 φ1000

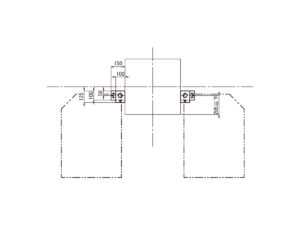

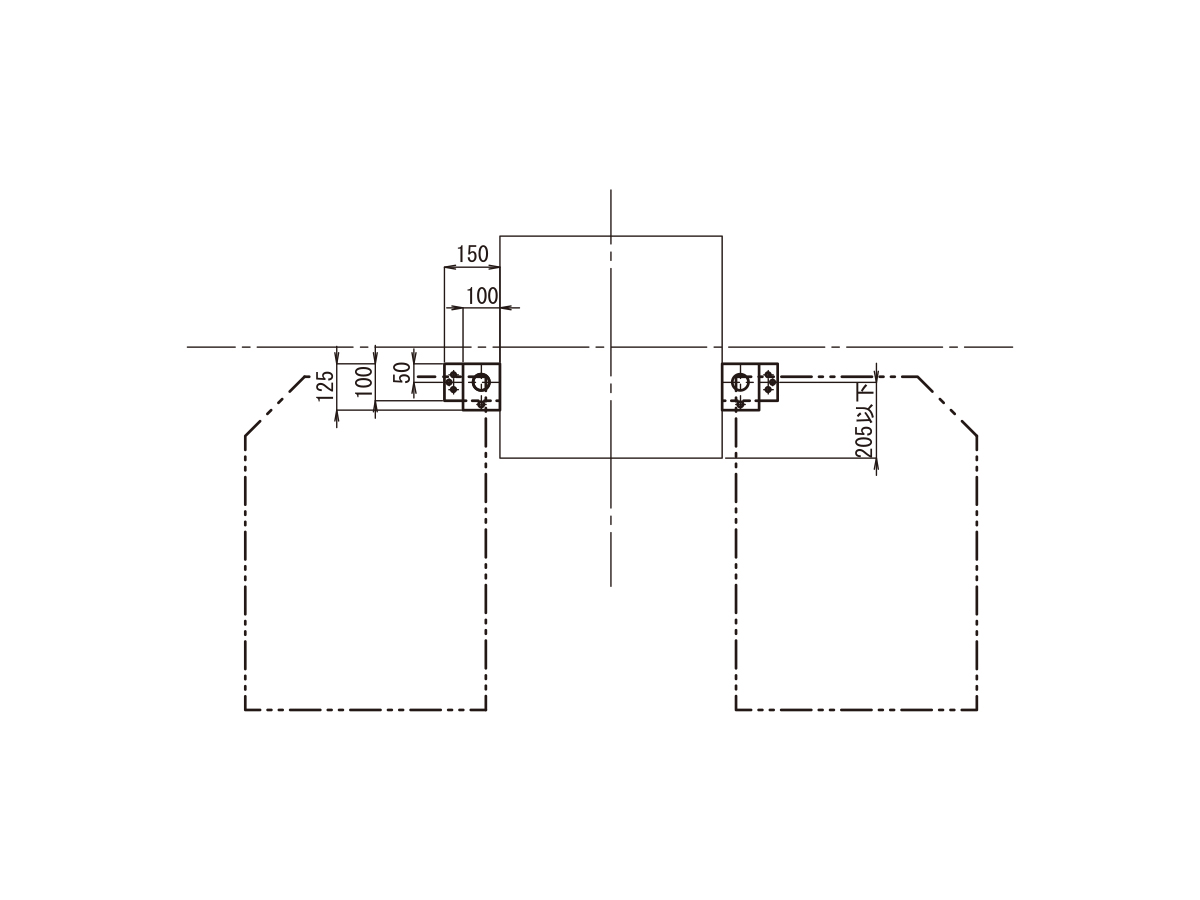

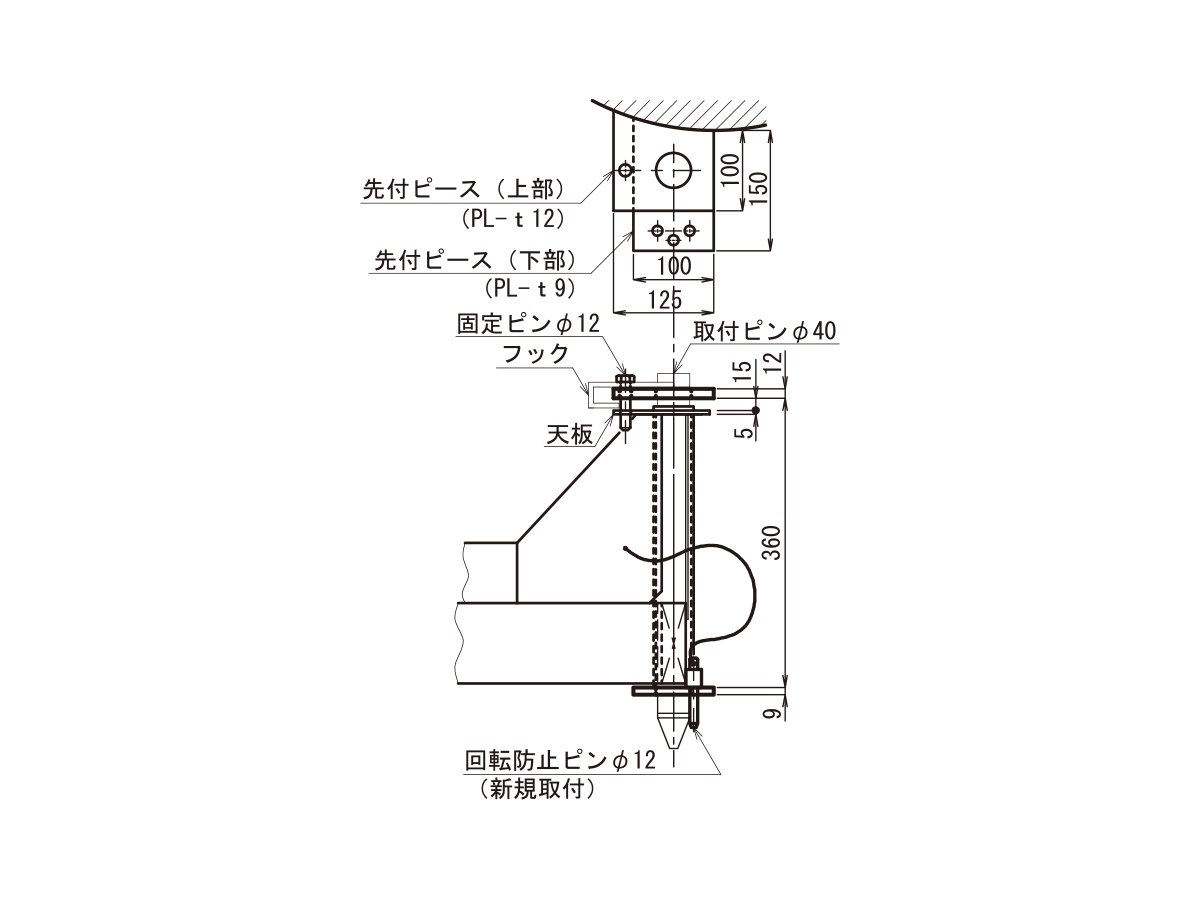

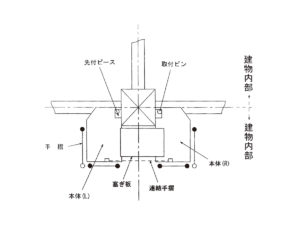

RT3型先付ピース取付要領図

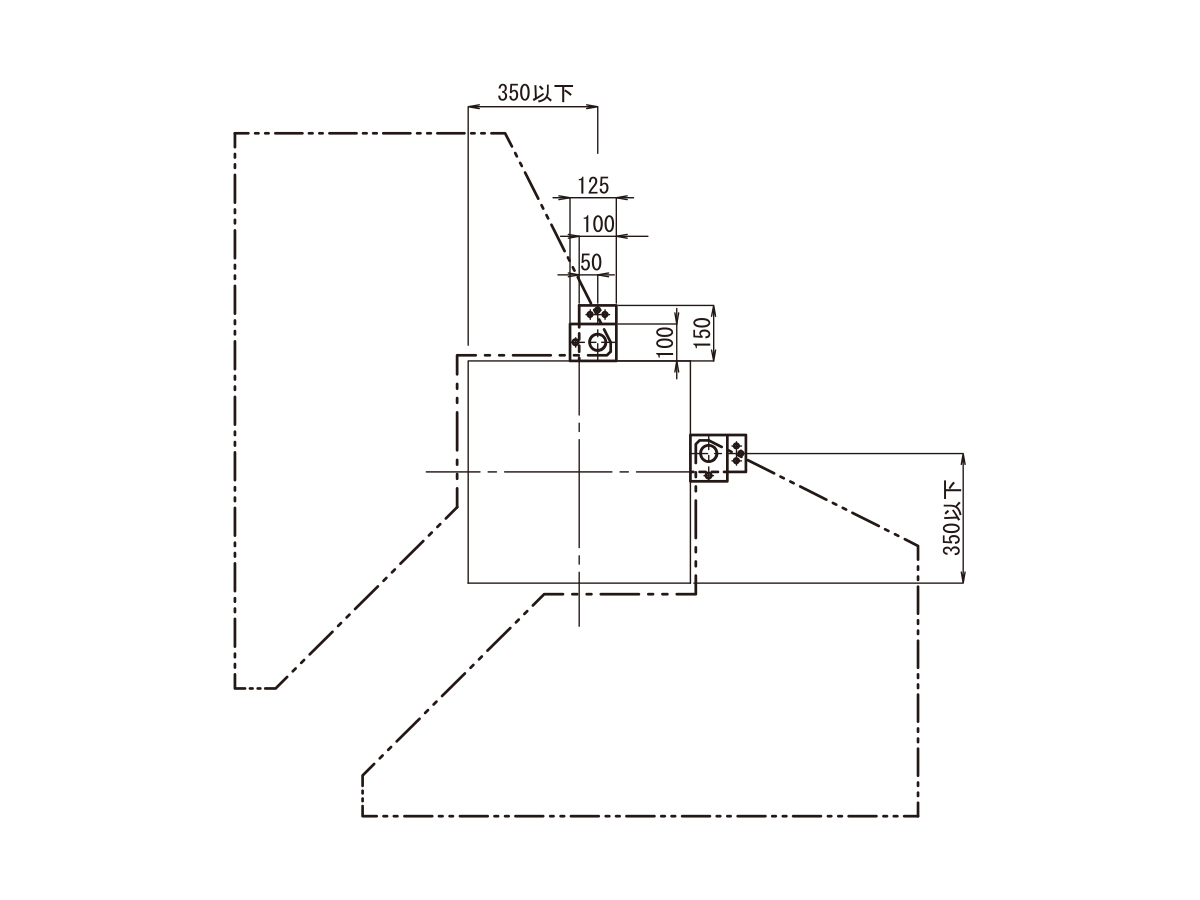

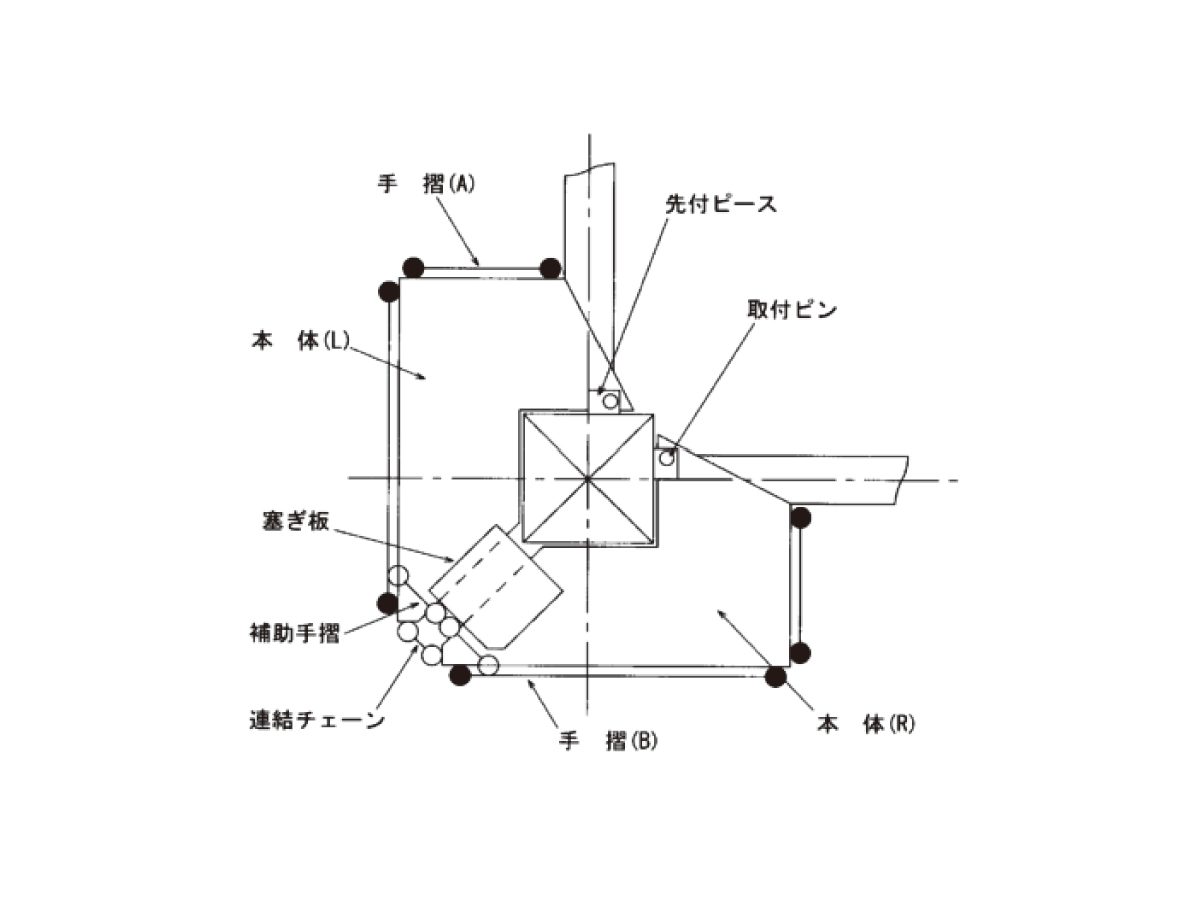

RTコーナー型先付ピース取付要領図

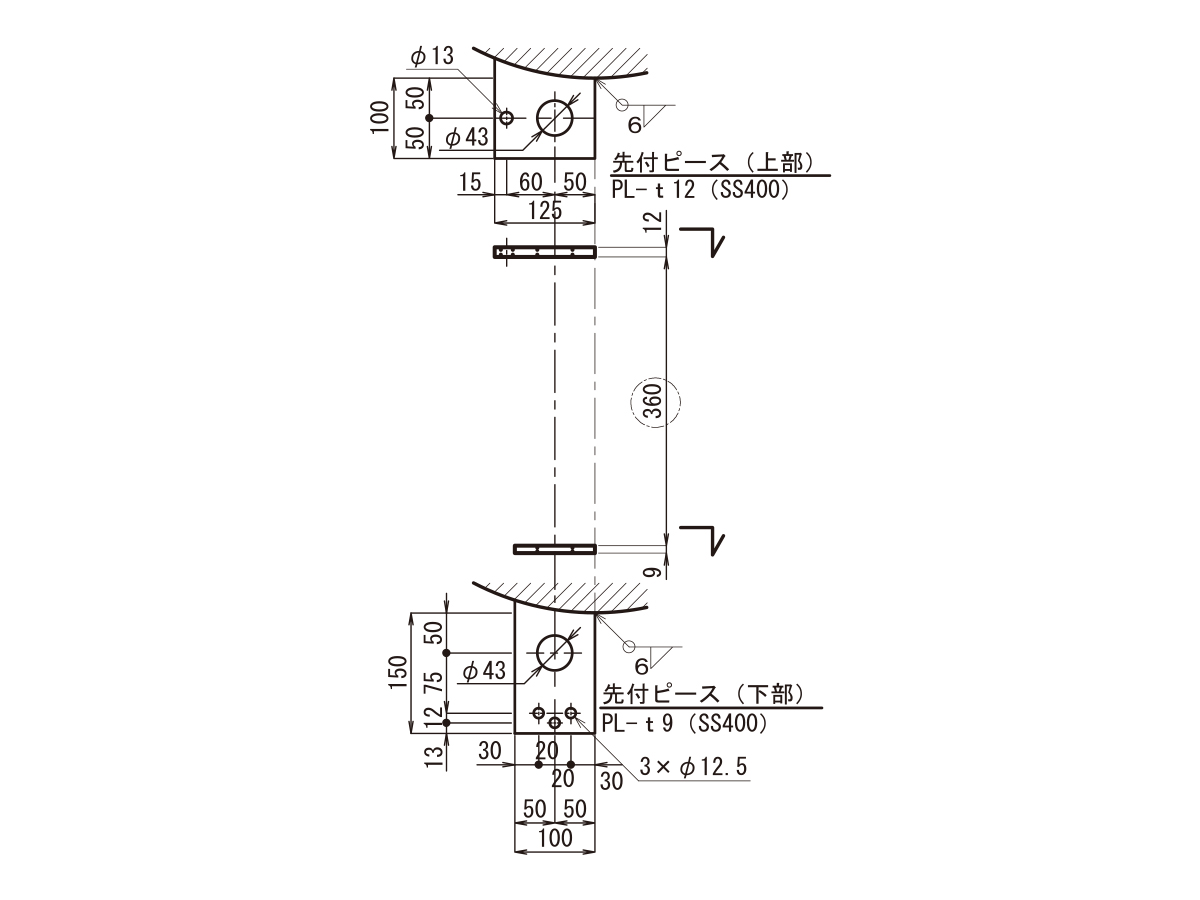

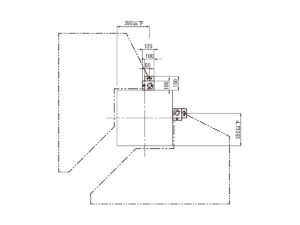

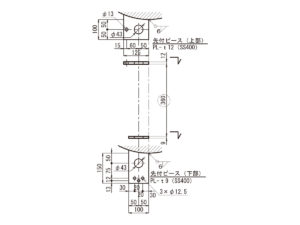

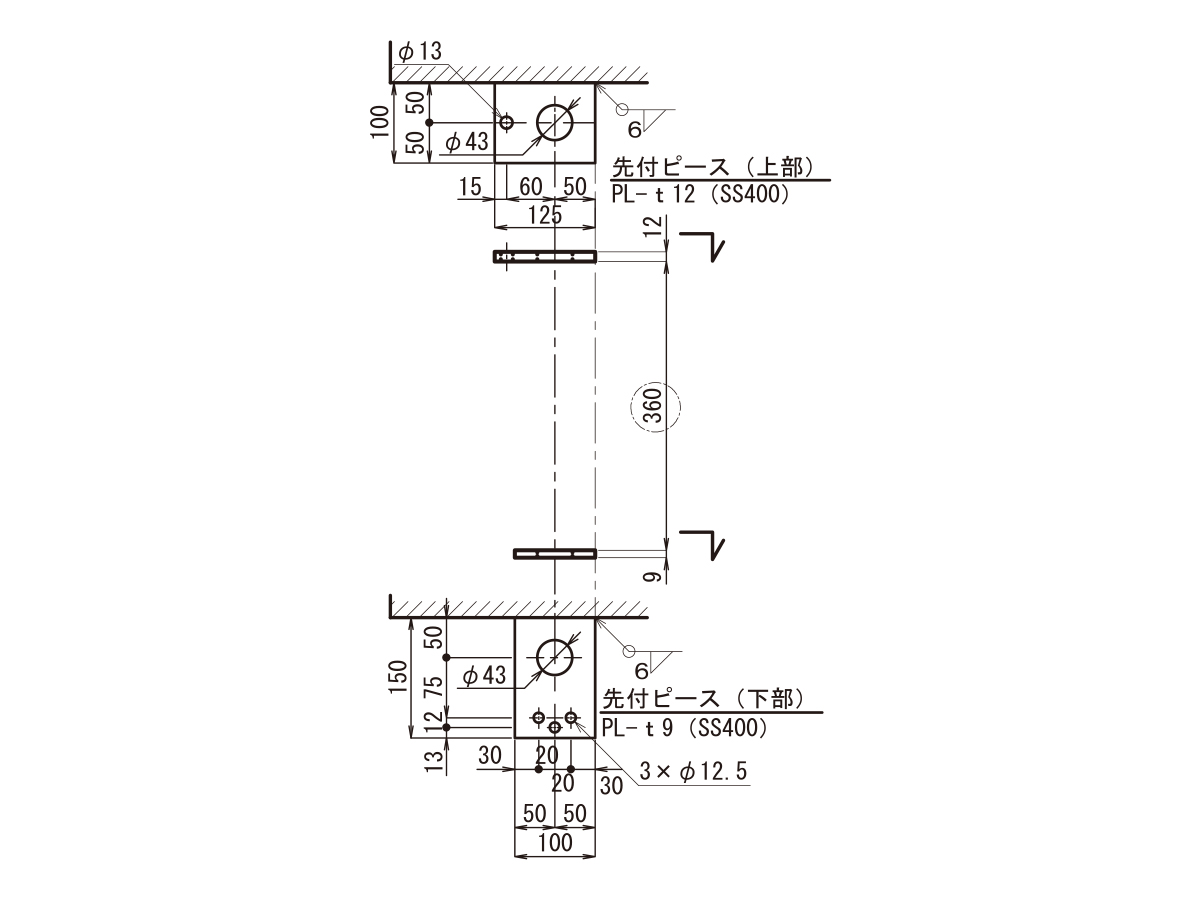

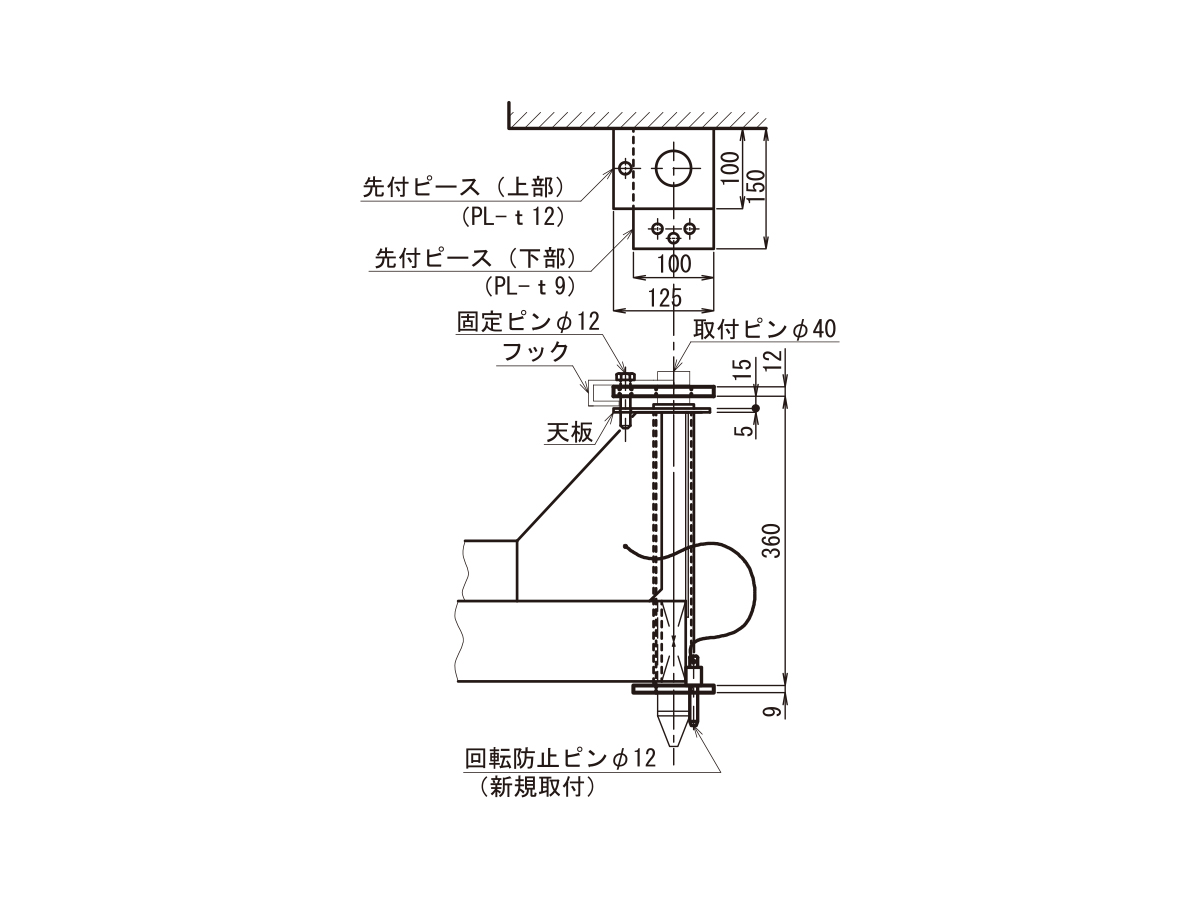

ピース固定寸法詳細図 各柱用(スタンダート品)

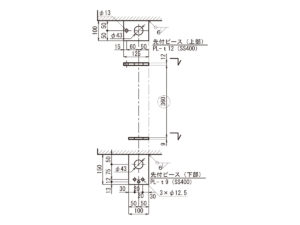

ピース固定寸法詳細図 各柱用(スタンダート品)

ピース固定寸法詳細図 丸柱用(特注品)

※柱径により寸法が変わります。

注意事項

  • 安全帯はコラム手摺からとらないで下さい。また、手摺に足をかけたり、昇降用に利用しないで下さい。
