ユニット式荷受けステージ荷受けフォーム

用途

安全・スピーディな組立解体作業

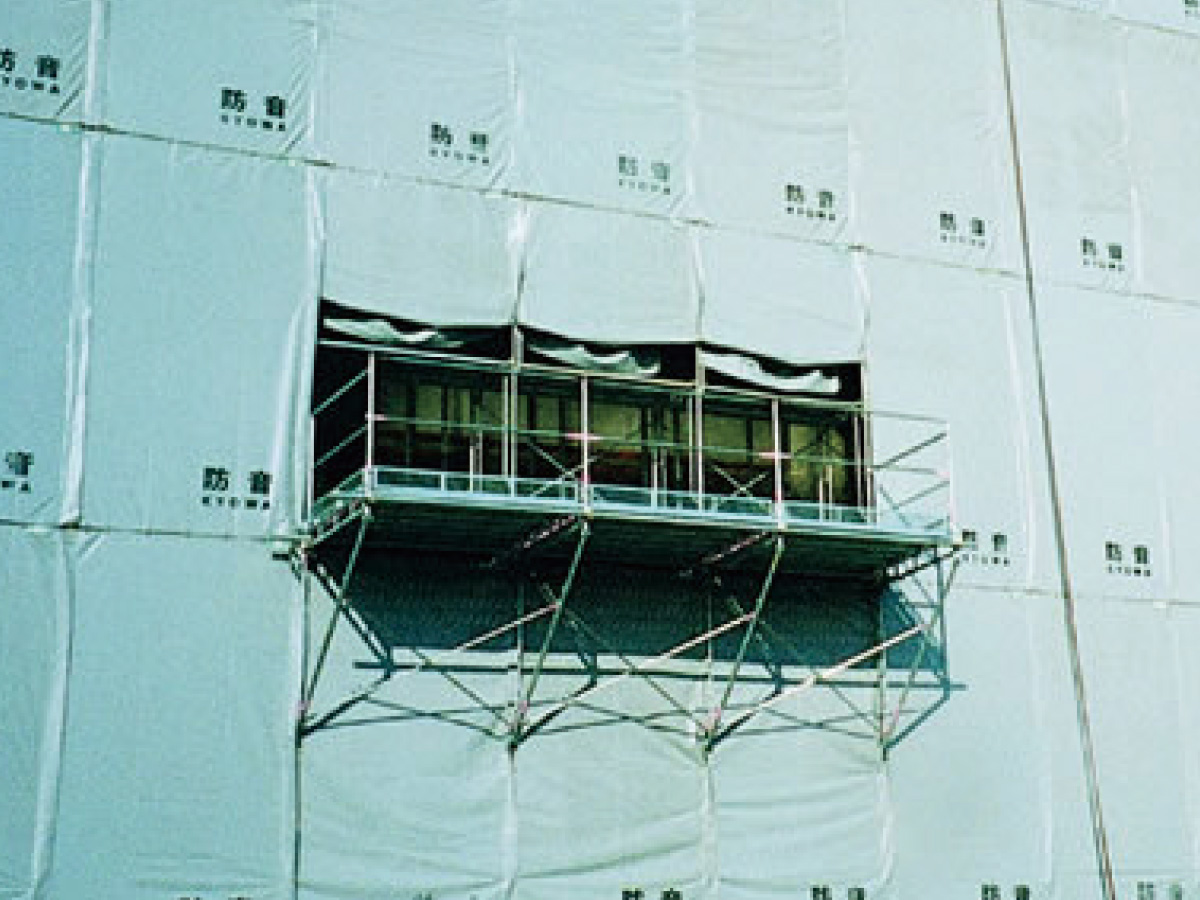

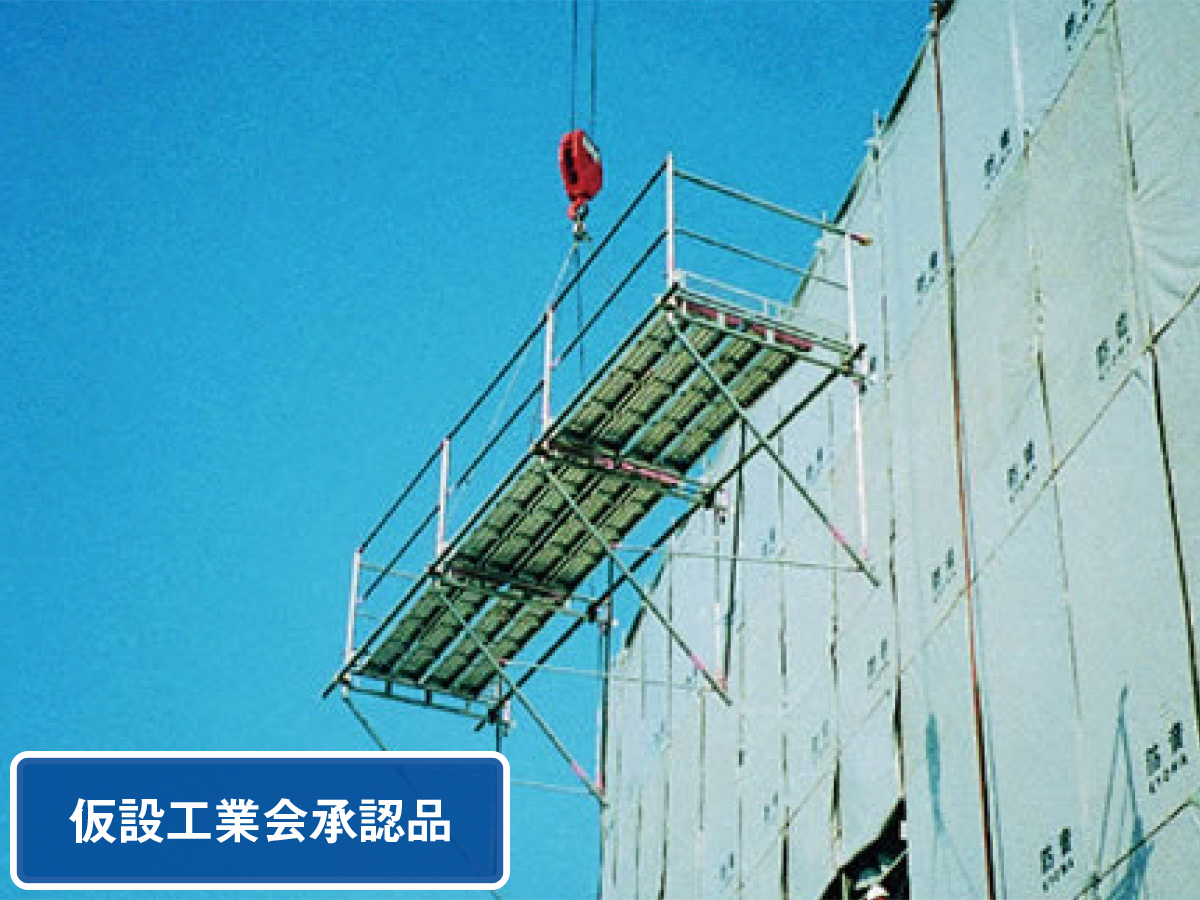

荷受けフォームは、地上面でユニットを組み立てた後、クレーンで足場に取り付ける架設システムを採用。
安全かつスピーディな架設と解体作業を実現しました。
足場の２段目から取付可能。もちろん足場上でも手作業による架設・解体作業が安全・簡単に行えます。

盛り替えも解体・再架設不要

荷受けフォームを解体することなく、クレーンでそのまま移動・設置できます。
従来の、解体して再架設という二度手間がなくなり、作業効率が飛躍的に向上しました。
また、設置後のスパン変更もユニット式により、クレーン使用方式・従来方式を問わず、安全・簡単に増減ができます。

常に一定した強度を提供

ユニット式の組み立てにより、組み手によるステージのばらつきがなく、いつでも安定した強度が得られます。
面倒な部材の拾い出しや、設置の度々の強度計算も不要になりました。

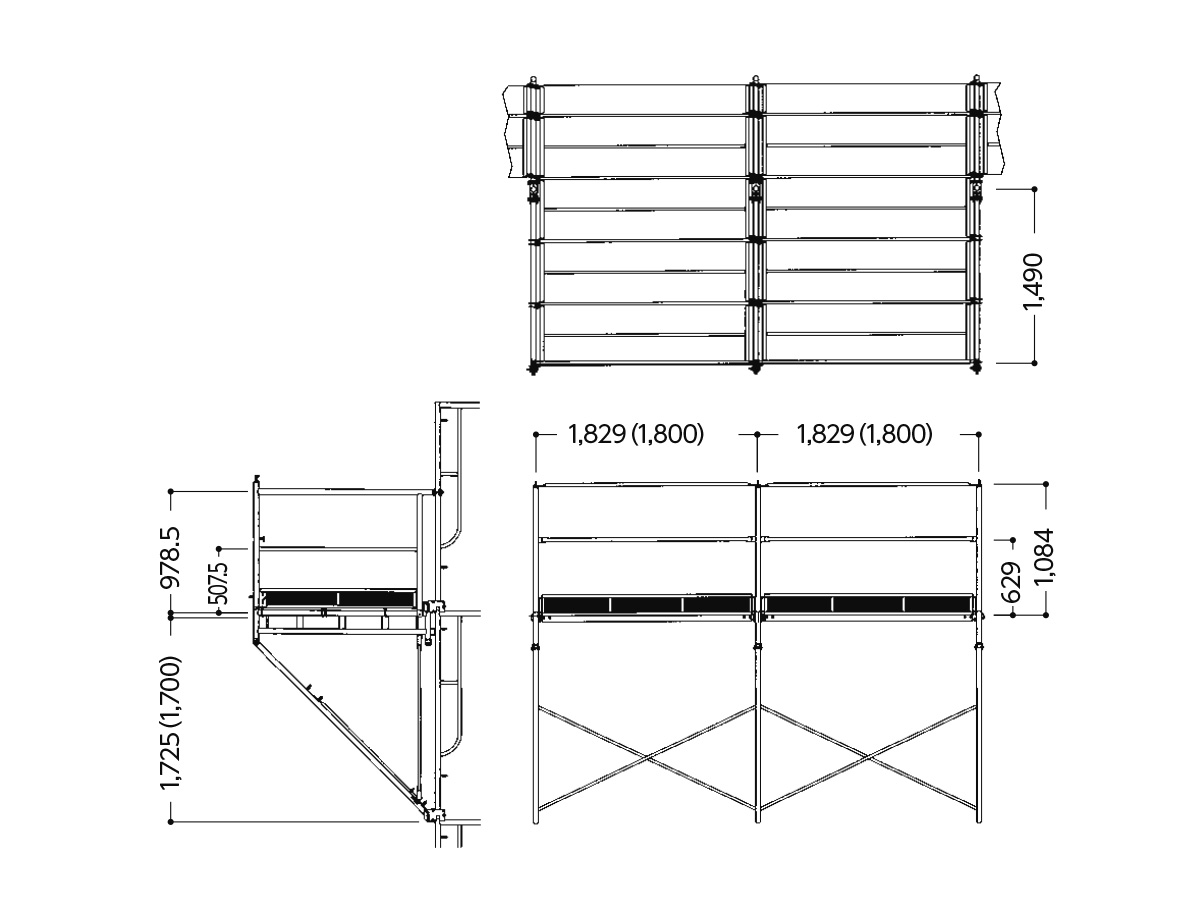

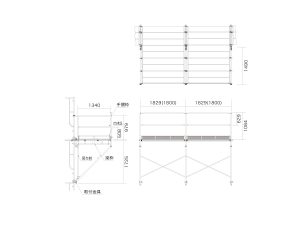

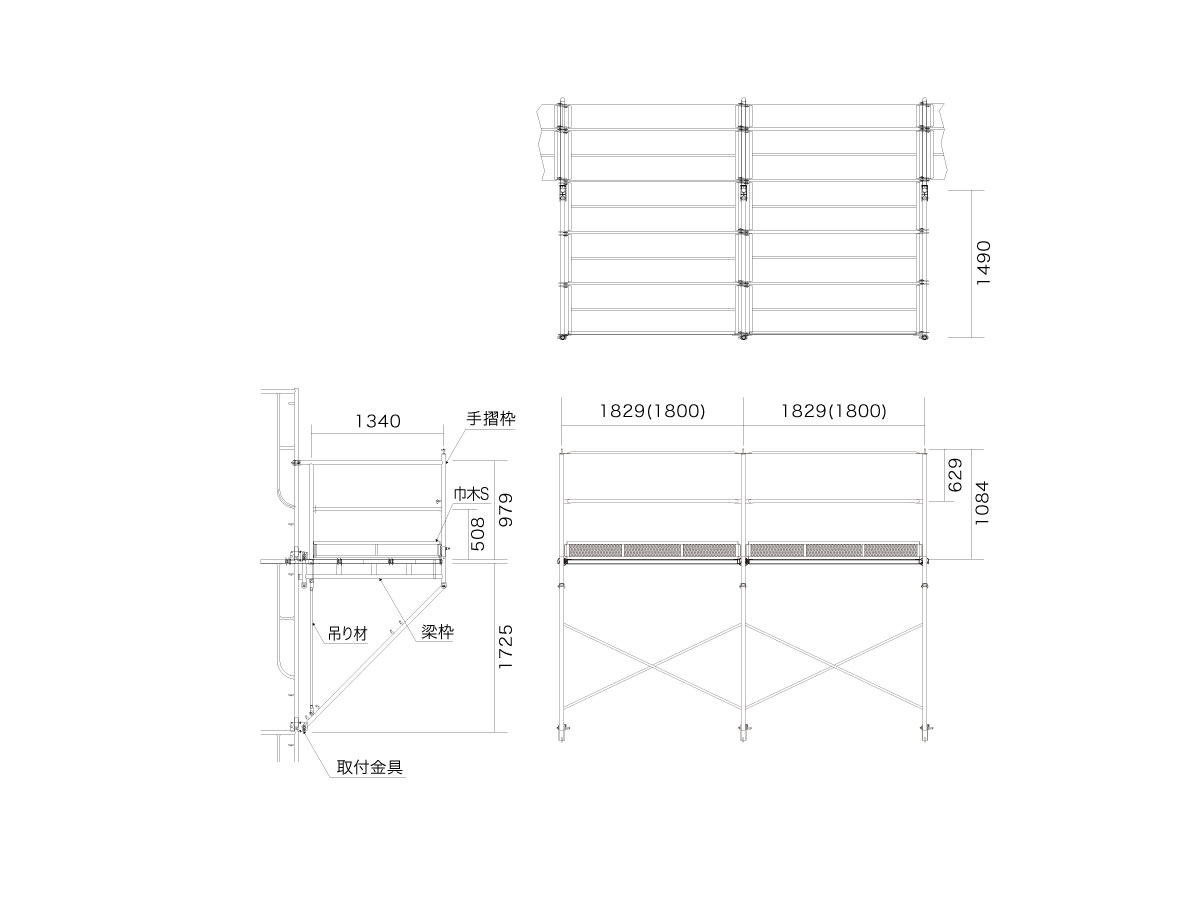

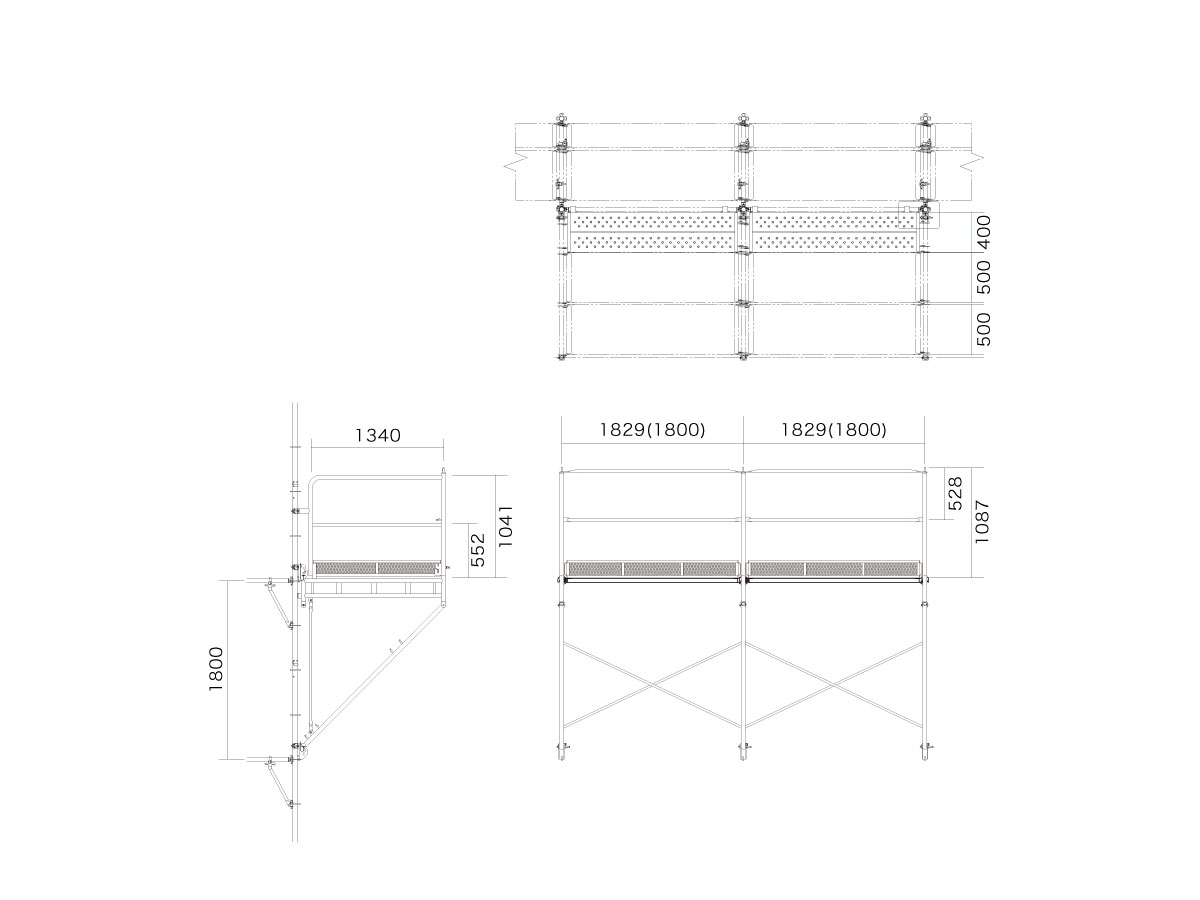

全体図(2スパン)

（）内はメーターサイズ

許容積載荷重表(単位/スパン)

建枠の幅(㎜)	2層以上13層以下	14層以上20層以下	21層以上26層以下
1200・1219	7.35kN(750kgf)	5.88kN(600kgf)	4.41kN(450kgf)

建枠の幅(㎜)	2層以上11層以下	12層以上20層以下	21層以上26層以下
900・914	7.35kN(750kgf)	5.88kN(600kgf)	4.90kN(500kgf)

建枠の幅(㎜)	2層以上10層以下	11層以上23層以下	24層以上26層以下
600・610	4.90kN(500kgf)	3.92kN(400kgf)	2.94kN(300kgf)

注)上記許容荷重表は荷受けフォームを除く枠組足場内に積載する荷重を１スパンあたり3.92kN以下とし、連続して同時に積載する場合は、2スパン以下、また同一スパンに積載する場合は２層以下として算出したものです。
※積載方法により許容荷重は変わります。

構成部材表

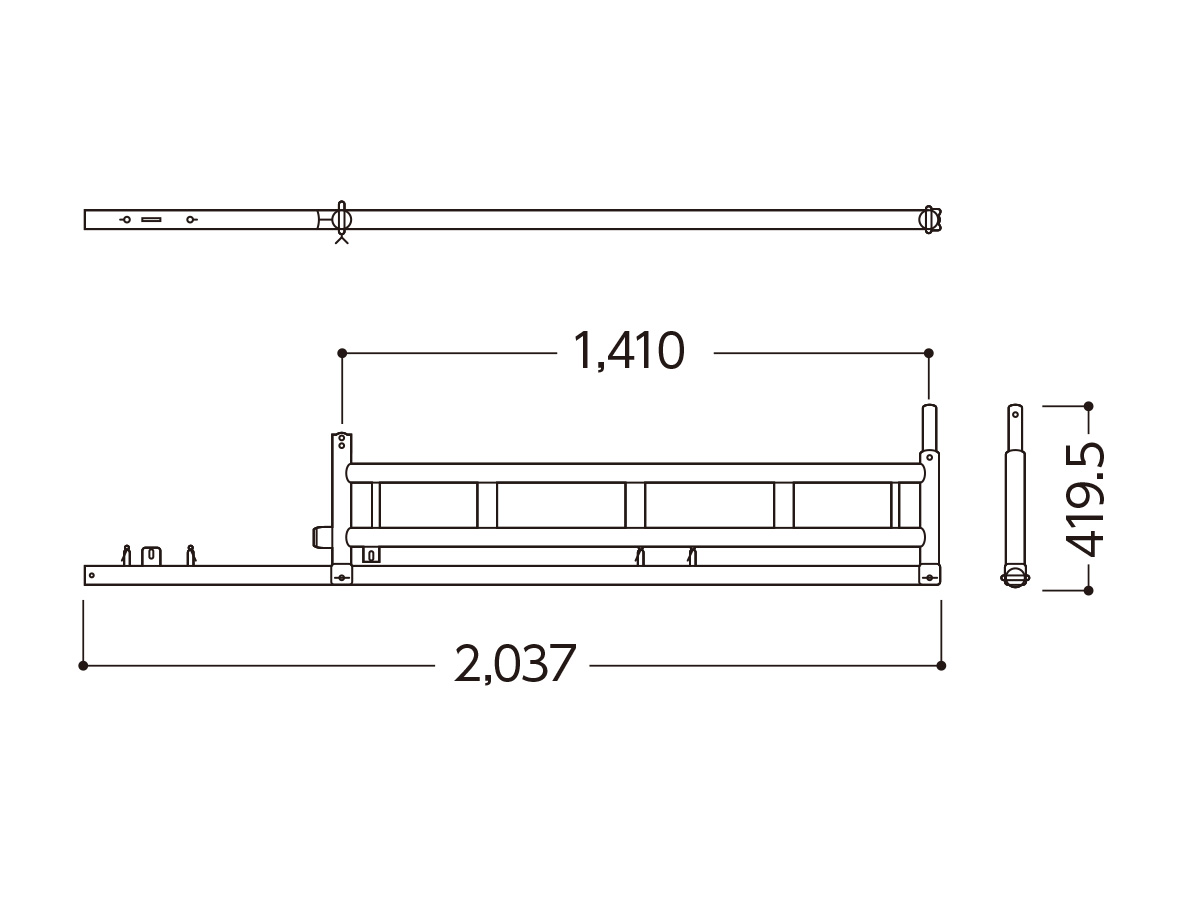

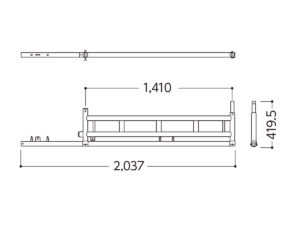

梁枠(斜材付)

型式	自重(kg)
NUA01	15.5

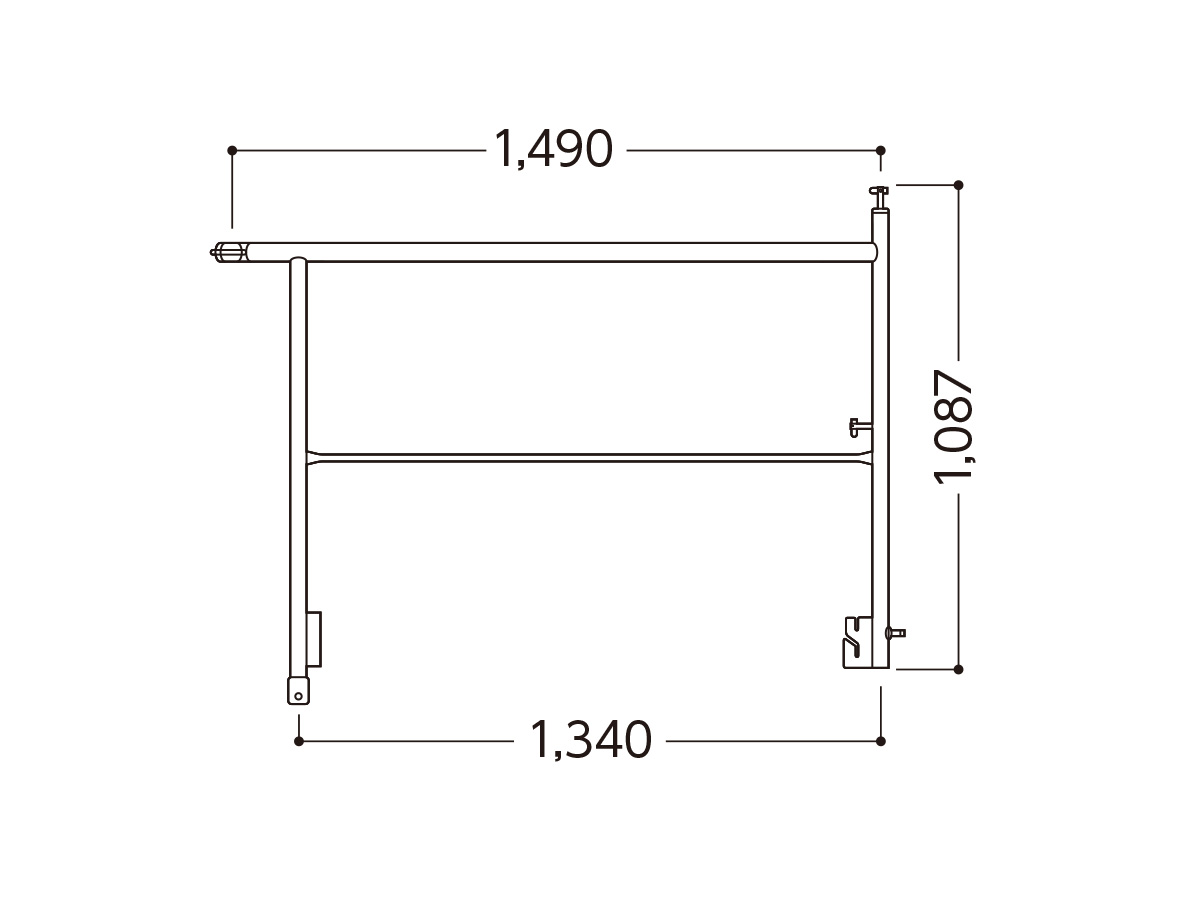

手摺枠

型式	自重(kg)
NUA02	11.2

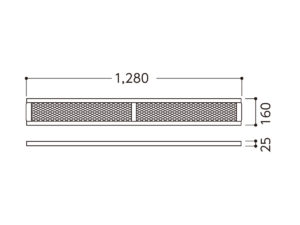

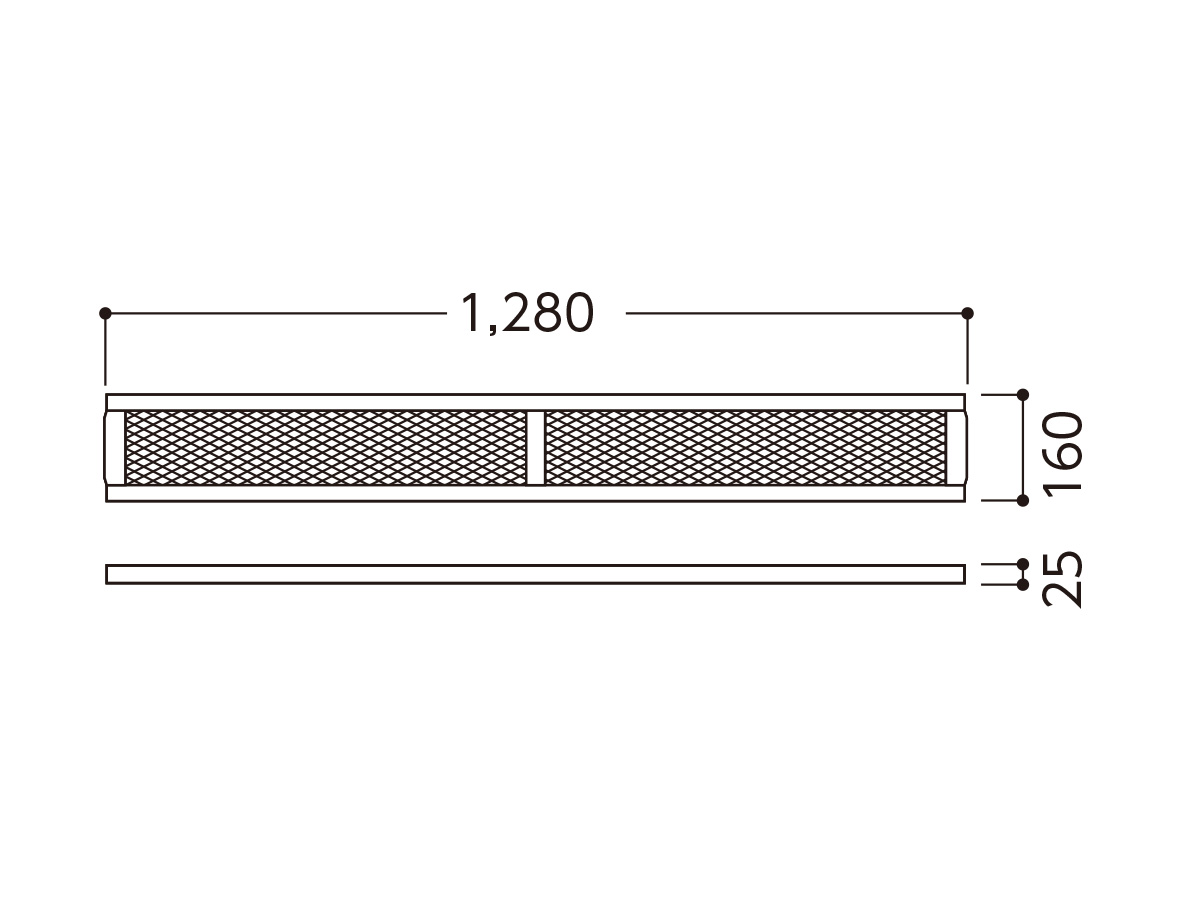

幅木S

型式	自重(kg)
NUA05	4.0

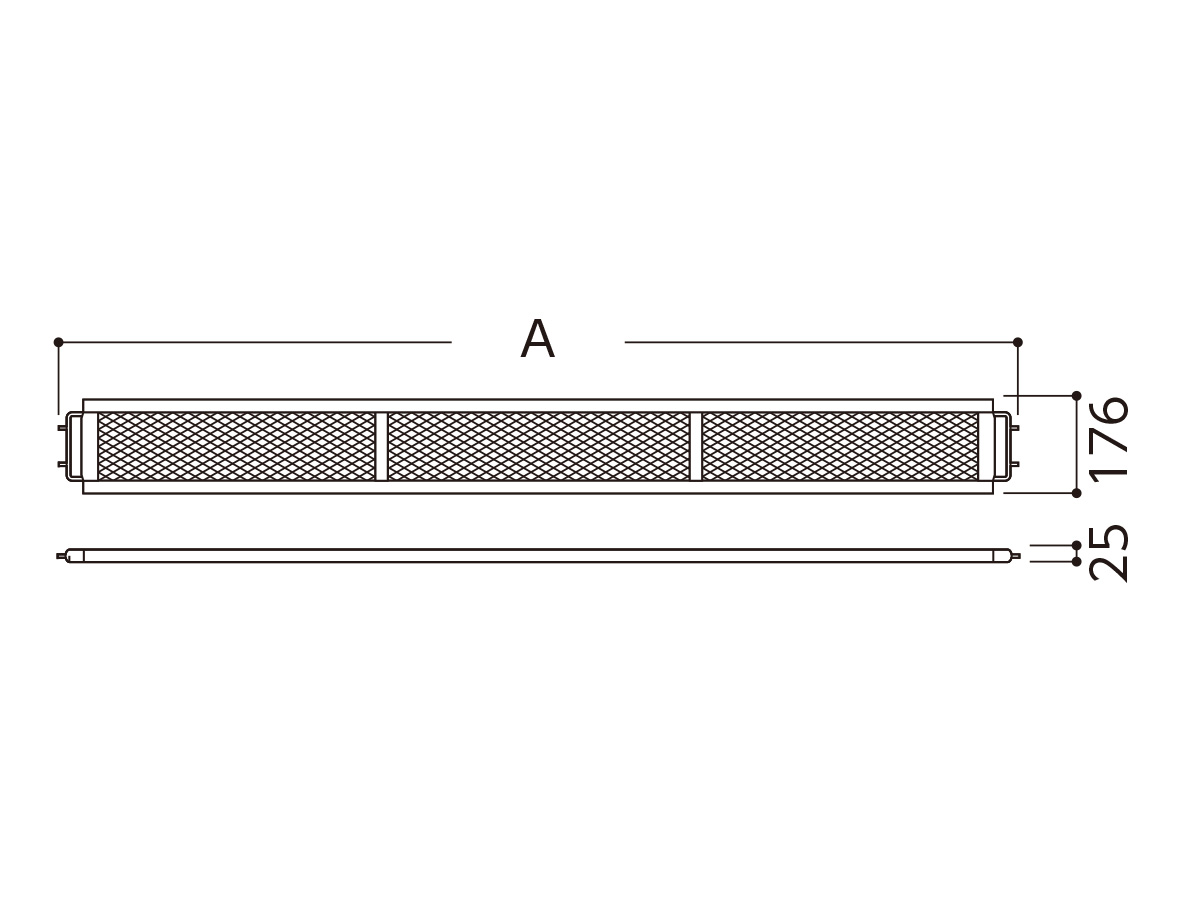

幅木L

型式	A(㎜)	自重(kg)	仕様(タイプ)
NUA04	1,812	6.3	インチ
NUAM04	1,783	6.3	メーター

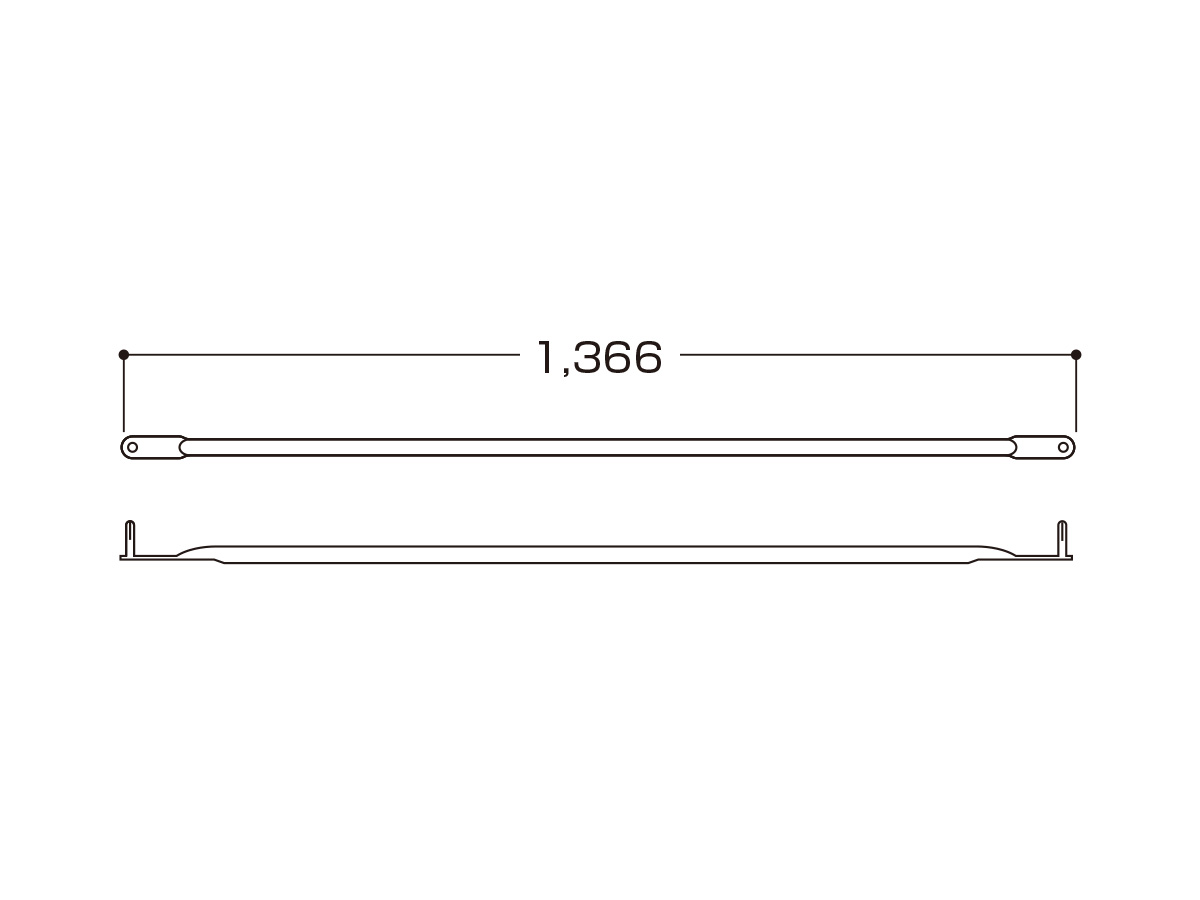

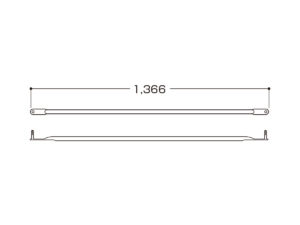

吊り材

型式	自重(kg)
NUA06	1.2

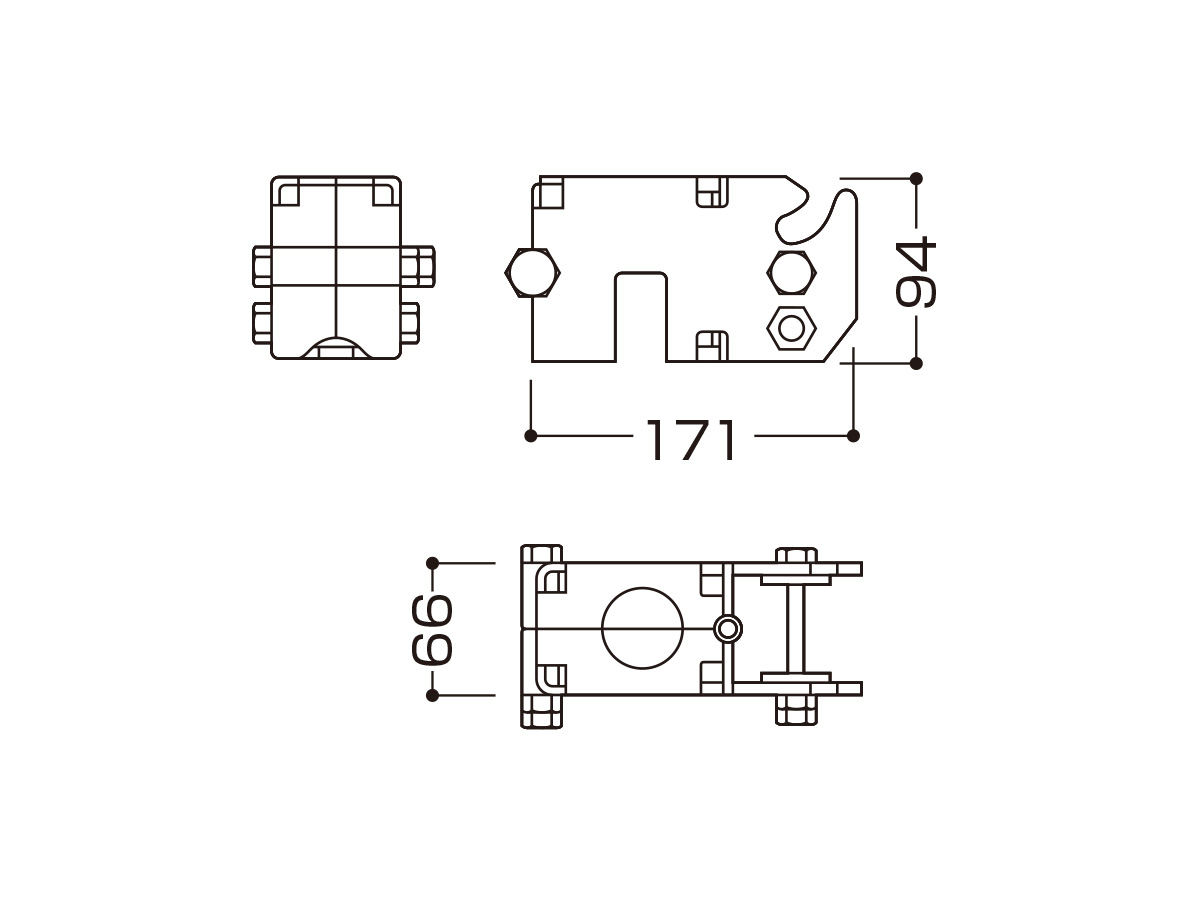

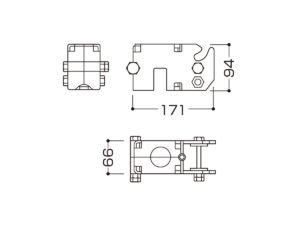

取付金具

型式	自重(kg)
NUA03B	1.6

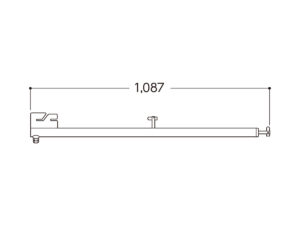

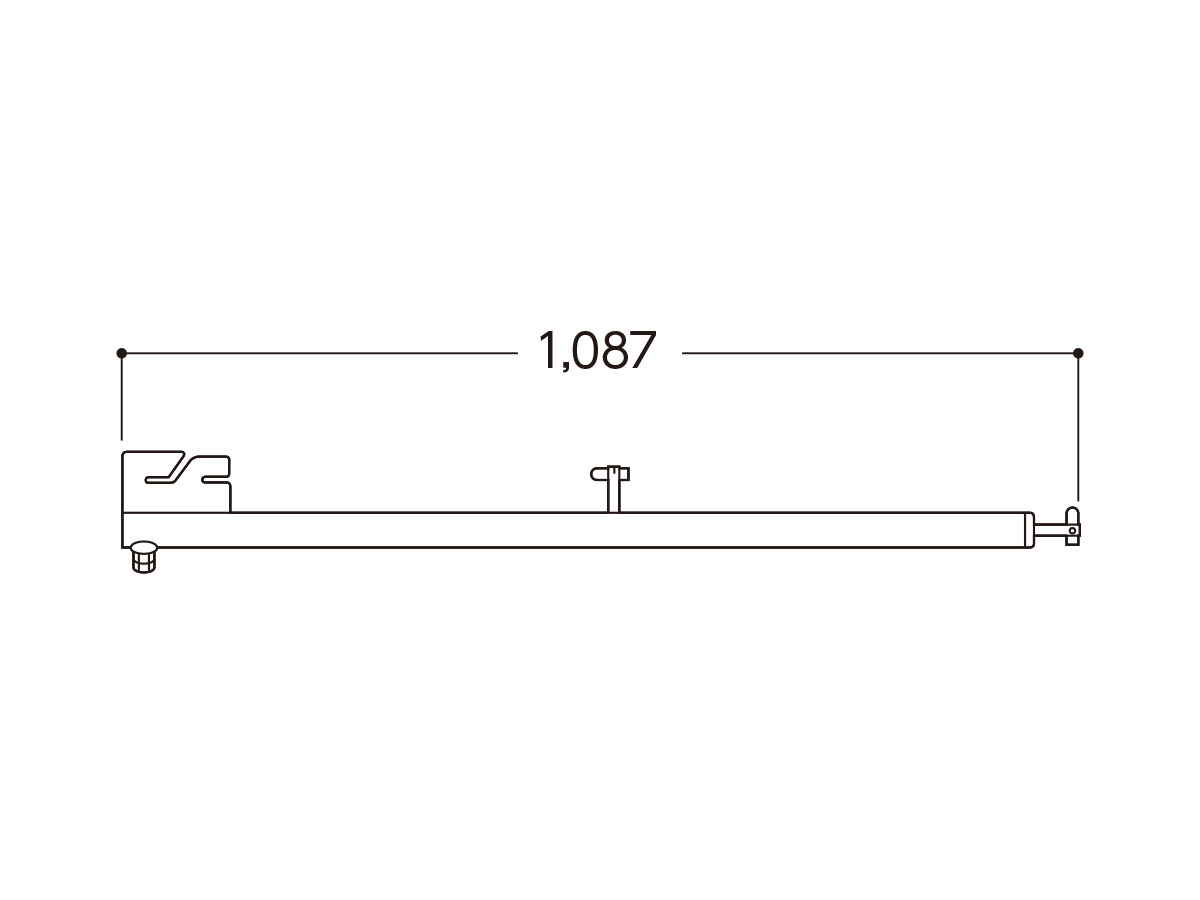

手摺柱

型式	自重(kg)
NUA07	3.3

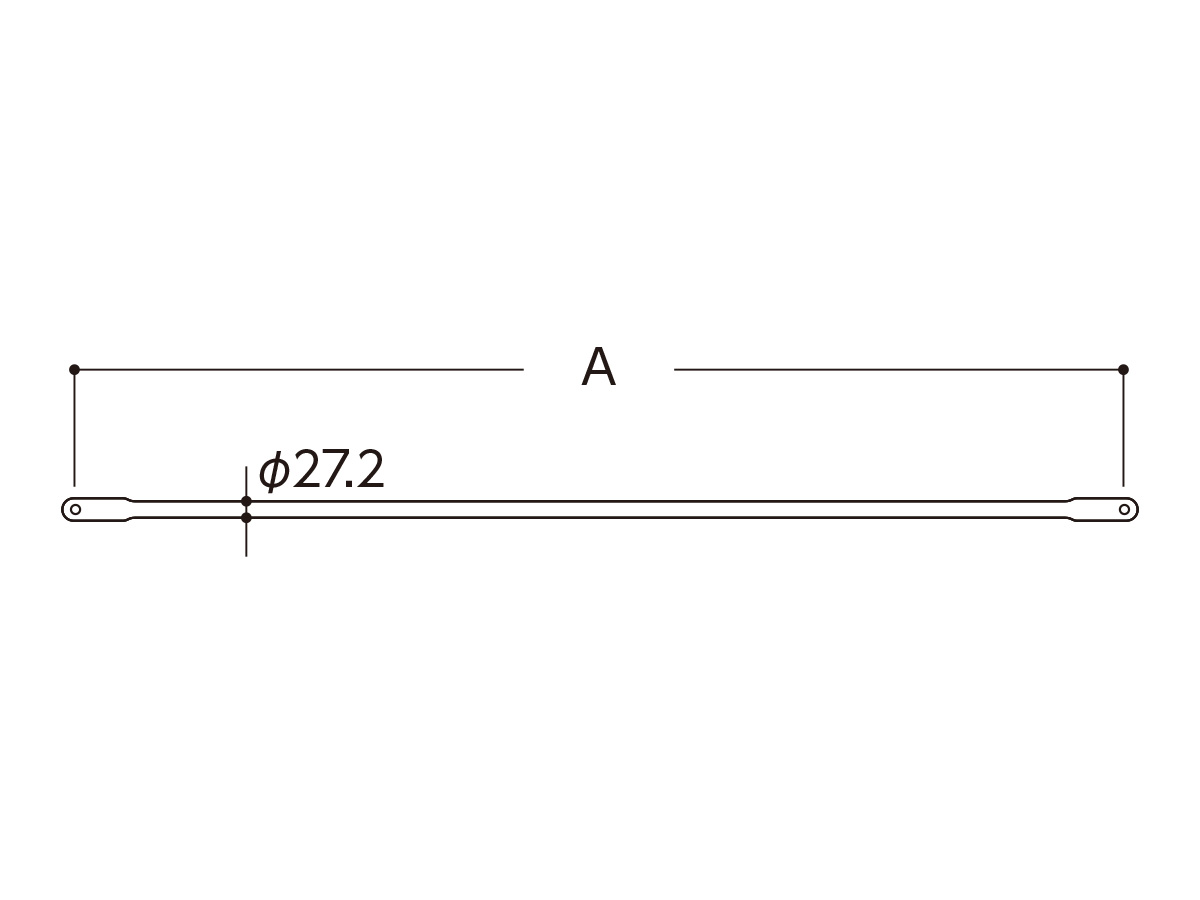

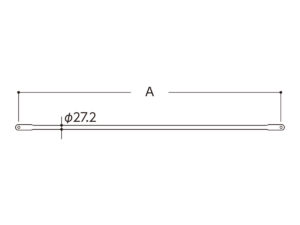

手摺(通常手摺でも可)

型式/th>	A(㎜)	自重(kg)	仕様(タイプ)
BR18SG	1,829	2.3	インチ
BRM18SG	1,800	2.3	メーター
