アイアンマン
アイアンマン
用途
工事工程
地下工事、鉄骨工事
商品分類
機械工具関係
特長
穴あけや溶接が不要で簡単施工。
仕様
型式
クランプ範
囲
(㎜)
自重
(kg)
ボルト対辺
(㎜)
許容荷重
(kN/t)
締付トルク
(N・m)

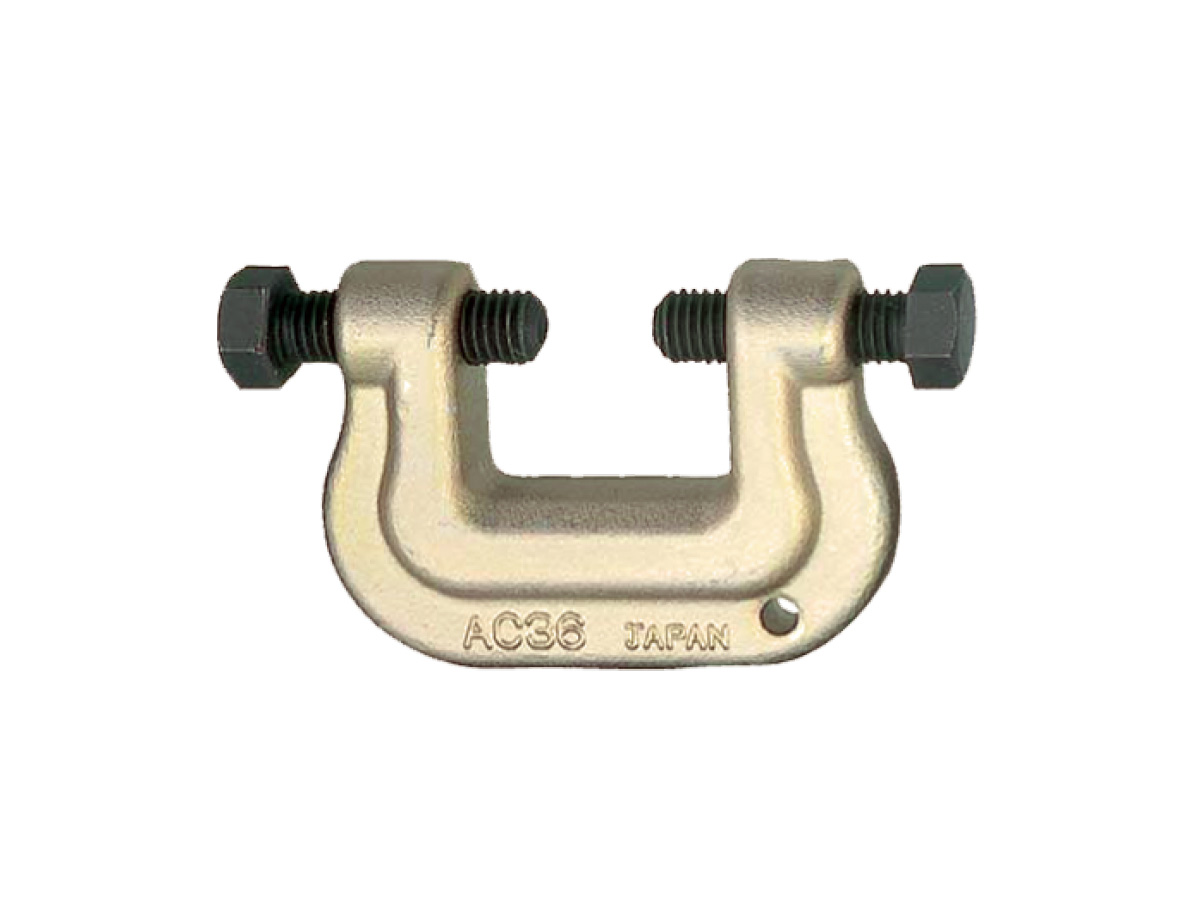

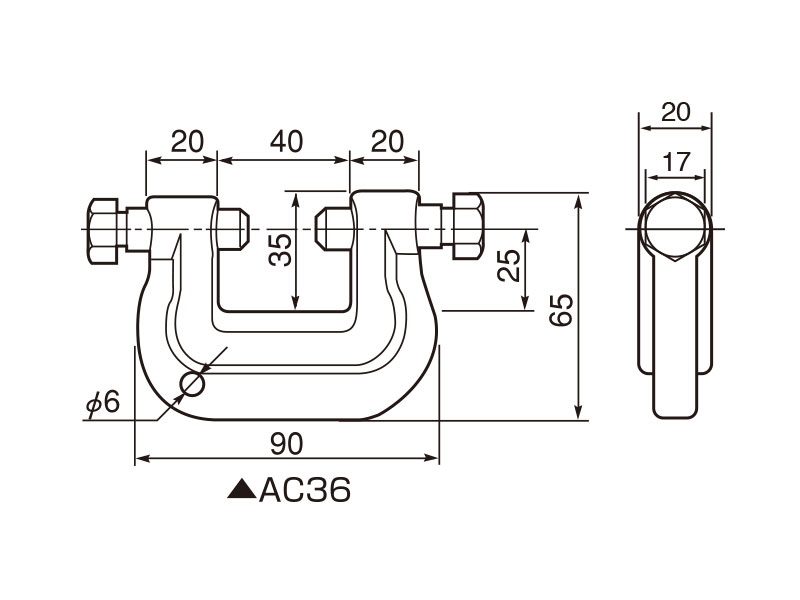

AC36
9-36
0.55
17
10/1
49
アイアンマン
注意事項
接合する鋼材表面に、モルタルや泥、油等が付着している場合は、除去してから取り付けて下さい。
金具を取り付ける際は、鋼材フランジ先端が金具と接するよう一番奥まで確実に入れて取り付けて下さい。
片押しにならないよう、必ず両側のボルトが相手鋼材に食い込むようにボルトの長さを調整して下さい。
仮締め後は、トルクレンチを使用し規定トルクにて確実に締め付けて下さい。
本来の用途もしくは使用方法以外では絶対に使用しないで下さい。
