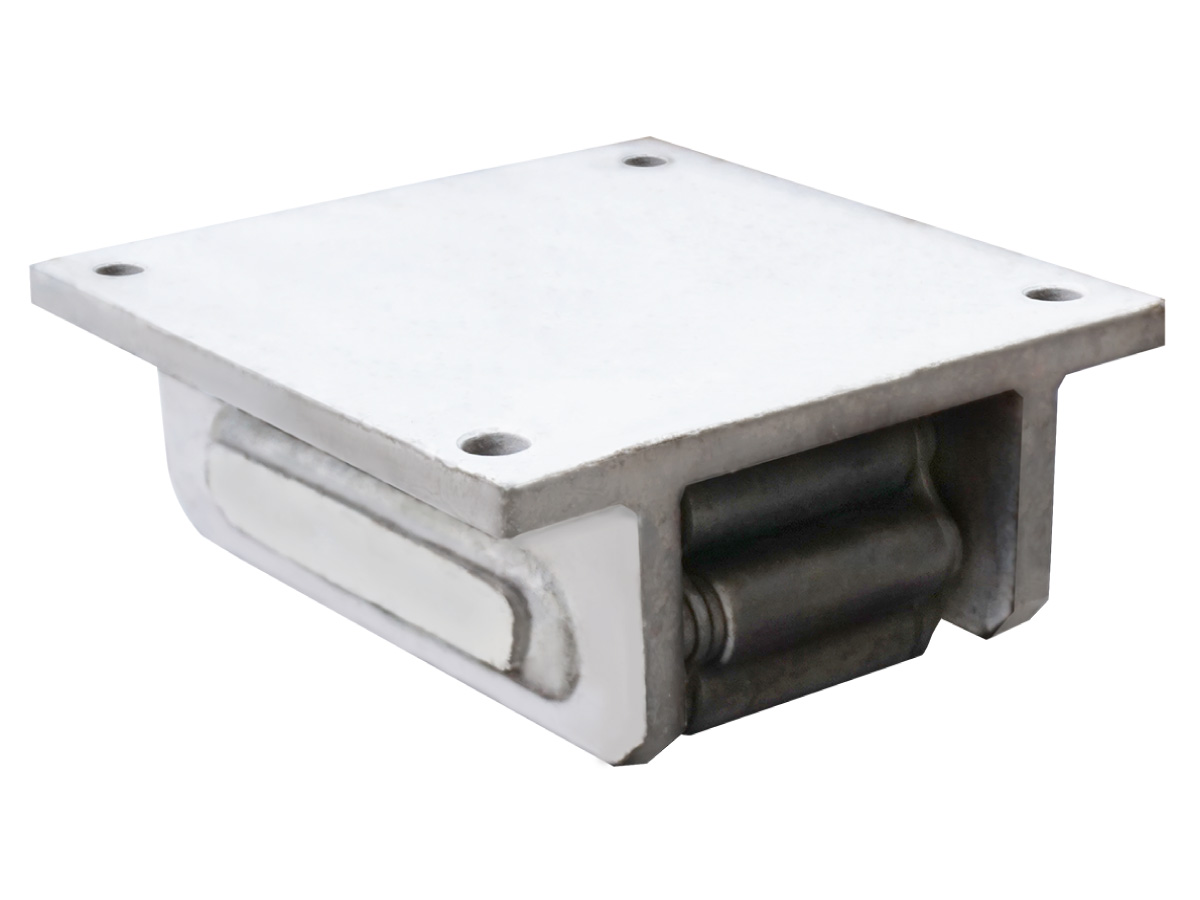

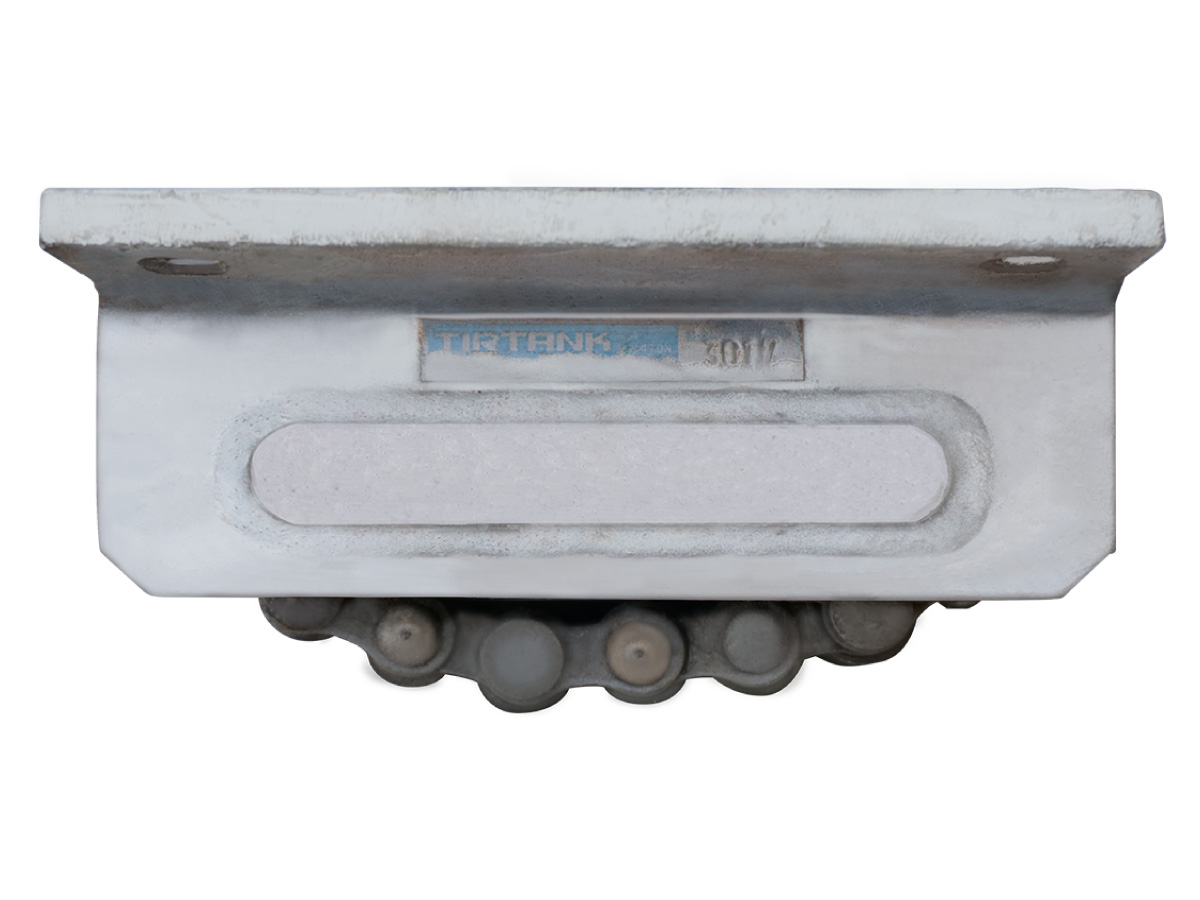

重量物搬送用ローラーチルタンク タイプ3

用途

工事工程
躯体工事、仕上工事
商品分類
荷役・搬送関係

特長

  • 超重荷重を支えるシンプル構造
  • エンドレスコロの使用により全高を低く安定性が抜群です
  • 入替不要なエンドレスコロ採用で作業工数の削減、運搬時間の大幅短縮ができます

仕様

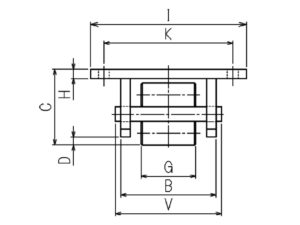

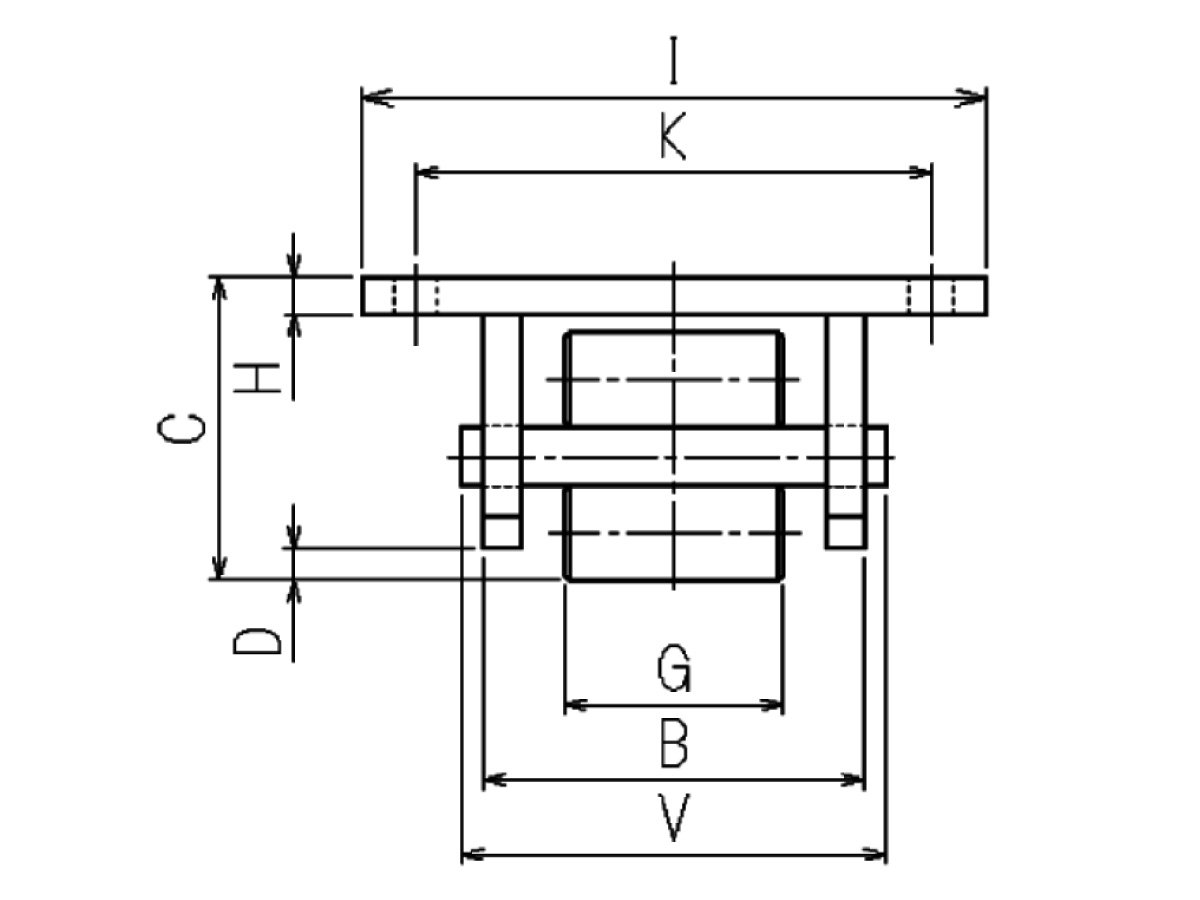

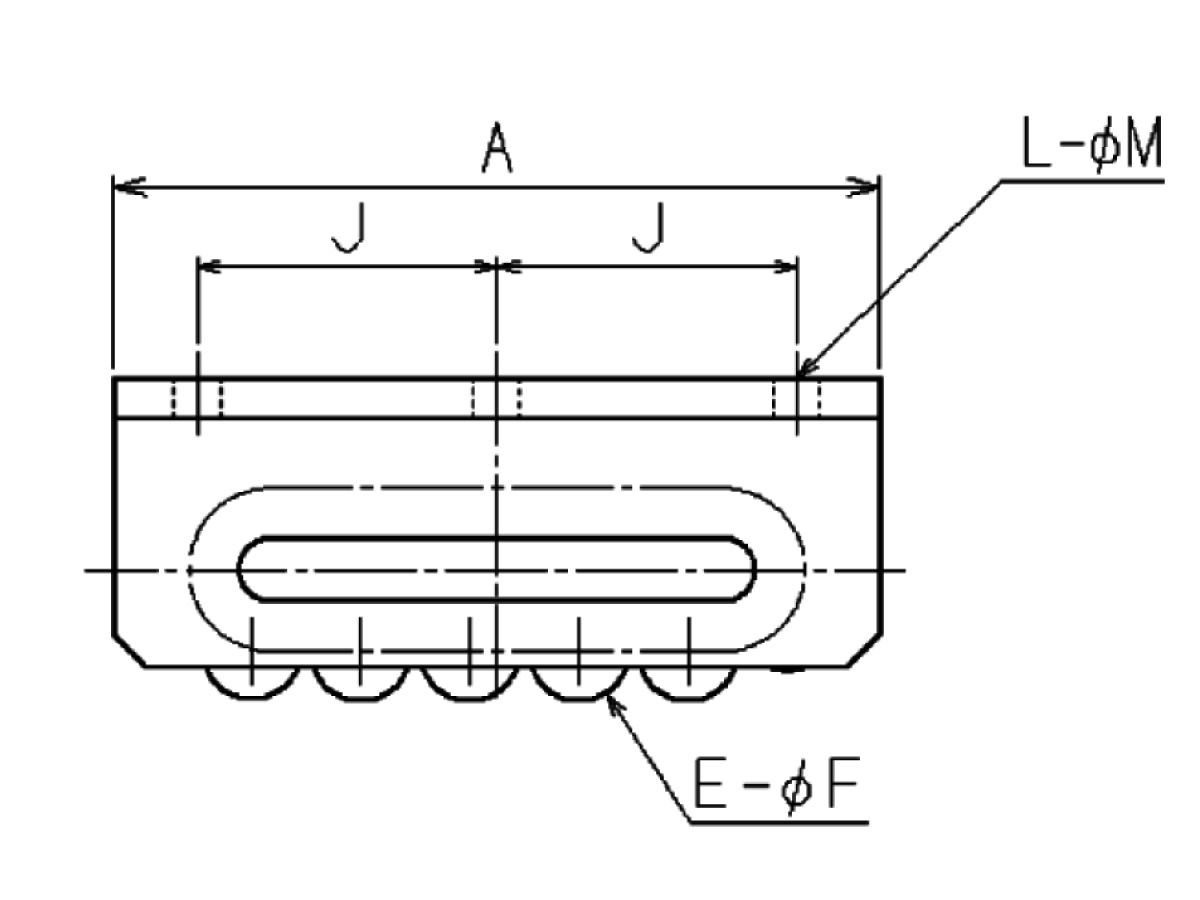

型式 フレーム ローラ トッププレート センタｰプレｰト幅V（㎜） 走行抵抗（a/r） 最大能力（t） 自重（kg）
長さA（㎜） 幅B（㎜） 高さC（㎜） スキマD（㎜） 個数E 直径F（㎜） 長さG（㎜） 設地個数 板厚H（㎜） 幅I（㎜） J（㎜） K（㎜） L（㎜） M（㎜）
No.4 160 92 66 7 15 φ18 51 5 9 150 125 125 4 φ11 106 0.05 4 5.7
No.25 320 150 130 14 15 φ38 80 5 16 250 250 210 4 φ18 166 0.05 25 39

注意事項

  • 路面が軟弱だと、チルタンクがめりこむことがあります。路面の強度や段差に注意してください。
  • 方向転換はチルタンクへの負担が大きくなるため、ジャッキアップが必要です。
  • チルタンクの移動速度は5m/min以内を厳守してください。
  • 荷重オーバーは厳禁です。路面状況により偏荷重がかかることがあります。
  • 移動距離か10m以上の場合や直進性を高めたいときはガイドローラ方式を採用してください。
  • 路面が軟弱な場合は鉄板など鋼材を敷いて使用してください。
  • 鉄製のローラが路面を傷つける恐れがありますのでご注意ください。
