チルホール

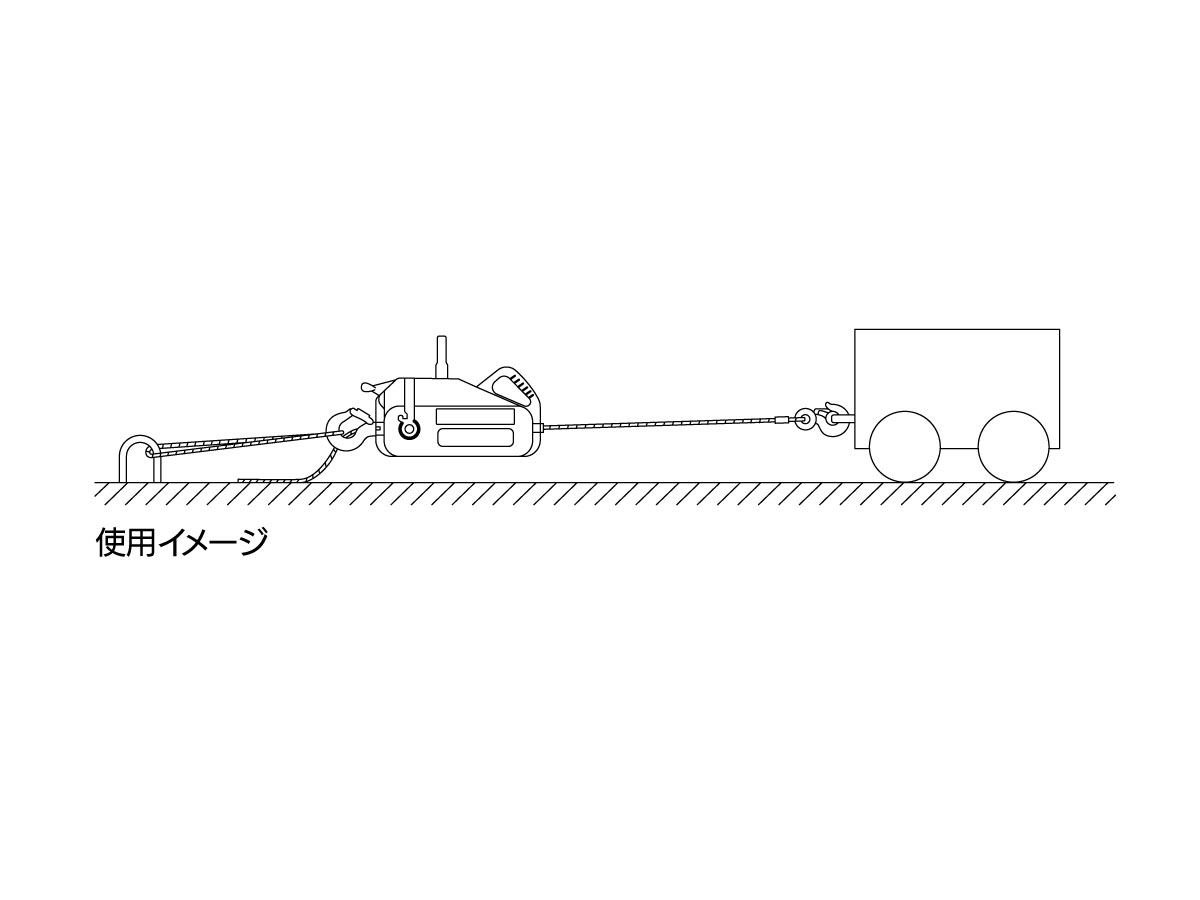

タテ・ヨコ・ナナメ自由自在に牽引可能!

T-7

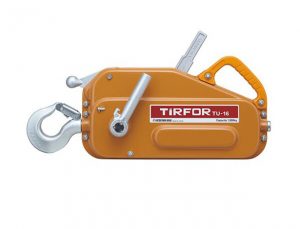

TU-16

T-35

用途

工事工程
鉄骨工事、躯体工事
商品分類
荷置・搬送関係

特長

  • ワイヤロープの牽引長さが無制限のエンドレスタイプ
  • 小型・軽量・長寿命設計
  • 解放レバー内蔵によりワイヤロープのセットが簡単
  • オーバーロードを防ぐ安全ピンを採用
  • ミリ単位でストロークの微調整が可能

※チルクライマーも取り扱っております。

仕様

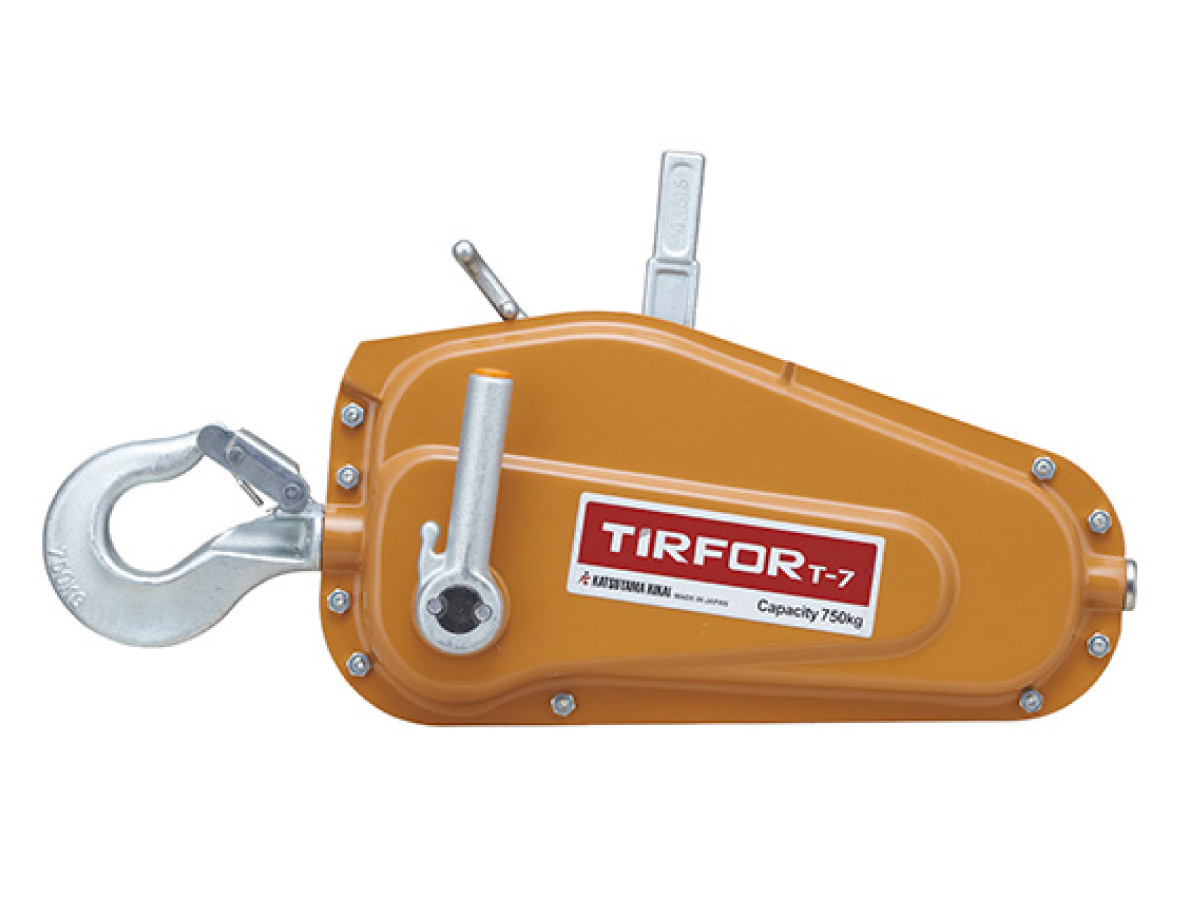

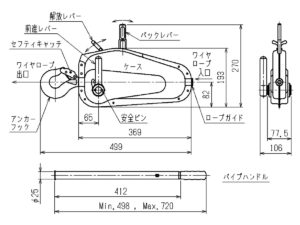

T-7
型式 T-7
最大能力（kg）※1 750
自重（kg） 7
揚程 ワイヤロープ自体の長さ
専用ワイヤロープ径（㎜） φ8.3（最大径）
レバー1往復で動く
ワイヤロープの長さ（㎜）		 60
テコ比※2 30:1
ワイヤロープ破断強度（kN） 44.1
安全ピンの耐力（kg） 約1500

※ワイヤロープは別途レンタルです。
※1.最大能力とは、ワイヤロープにかかる張力を意味します。
※2.テコ比 30:1とは、パイプハンドル 取手部の操作力が、張力の1/30で操作できることを意味します。

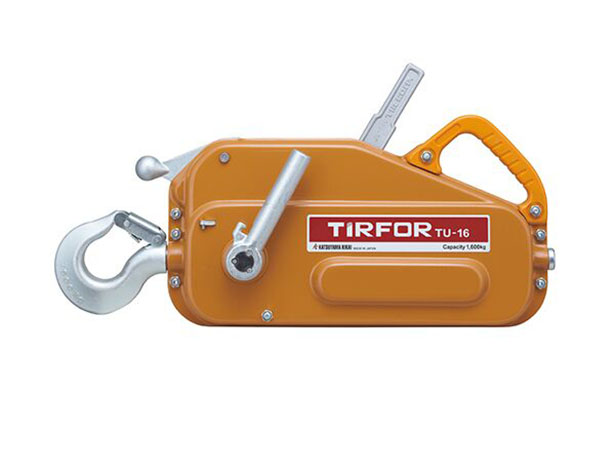

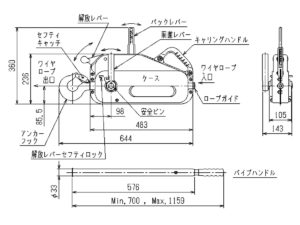

TU-16
型式 TU-16
最大能力（kg）※1 1600
自重（kg） 18
揚程 ワイヤロープ自体の長さ
専用ワイヤロープ径（㎜） φ11.7（最大径）
レバー1 往復で動く
ワイヤロープの長さ（㎜）		 70
テコ比※2 40:1
ワイヤロープ破断強度（kN） 94.1
安全ピンの耐力（kg） 約3200

※ワイヤロープは別途レンタルです。
※1.最大 能力とは、ワイヤロープにかかる張力を意味します。
※2.テコ比 40:1とは、パイプハンドル 取手部の 操作力が、張力の1/40で操作できることを意味します。

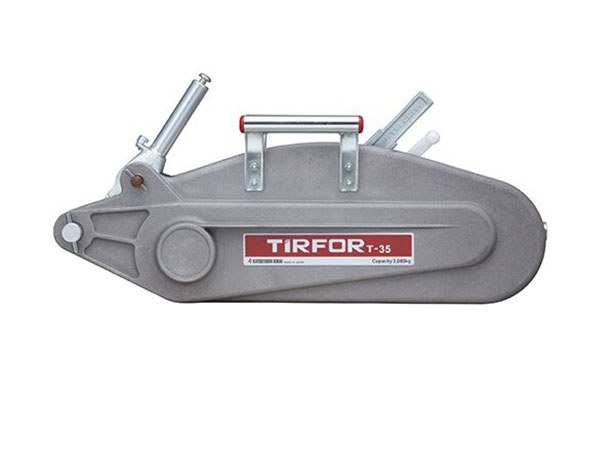

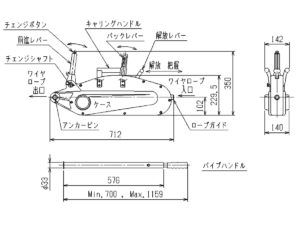

T-35
型式 T-35
最大能力（kg）※1 3000
自重（kg） 26
揚程 ワイヤロープ自体の長さ
専用ワイヤロープ径（㎜） φ16.3（最大径）
レバー1 往復で動く
ワイヤロープの長さ（㎜）		 26／48（2段切換）
テコ比※2 85:1／52:1
ワイヤロープ破断強度（kN） 177
安全ピンの耐力（kg） –

※ワイヤロープは別途レンタルです。
※テコ比は、チェンジシャフトの操作にて、2段階切換が可能です。
※1.最大 能力とは、ワイヤロープにかかる 張力 を意味します。
※2.テコ比 85: 1（52：1）とは、パイプハンドル 取手部の 操作力が、張力の1/85（1/52）で操作できることを意味します。

専用ワイヤロープ(別途レンタル品)

型式 規格（㎜） フック色識別
T-7用 φ8.3×2000 黄
TU-16用 φ11.7×2000 黄
φ11.7×3000 黒
T-35用 φ16.3×1000 赤
φ16.3×2000 黄
φ16.3×3000 黒
φ16.3×4000 白
