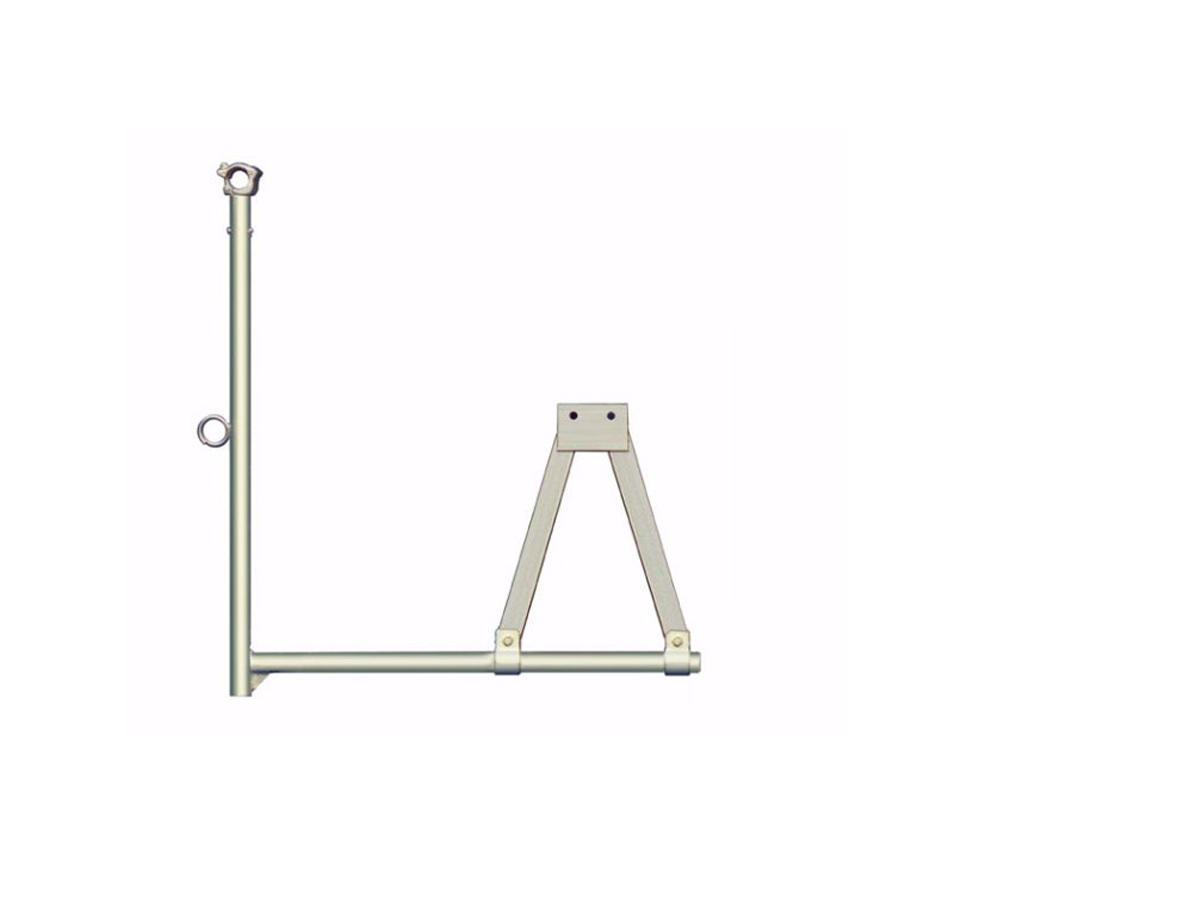

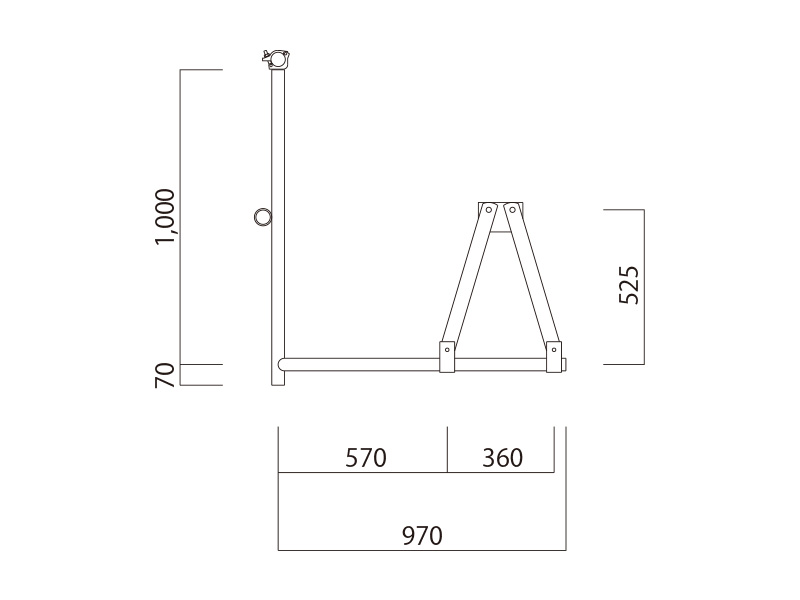

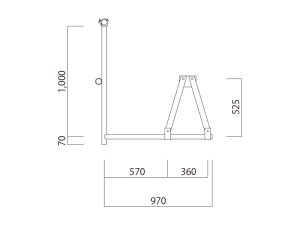

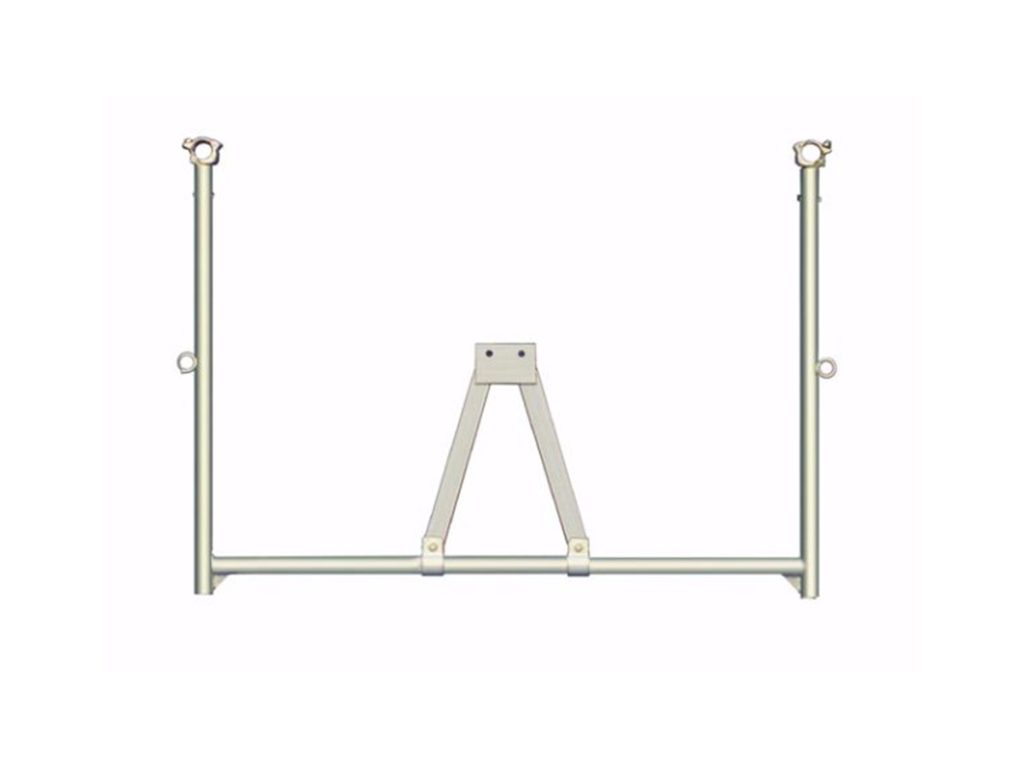

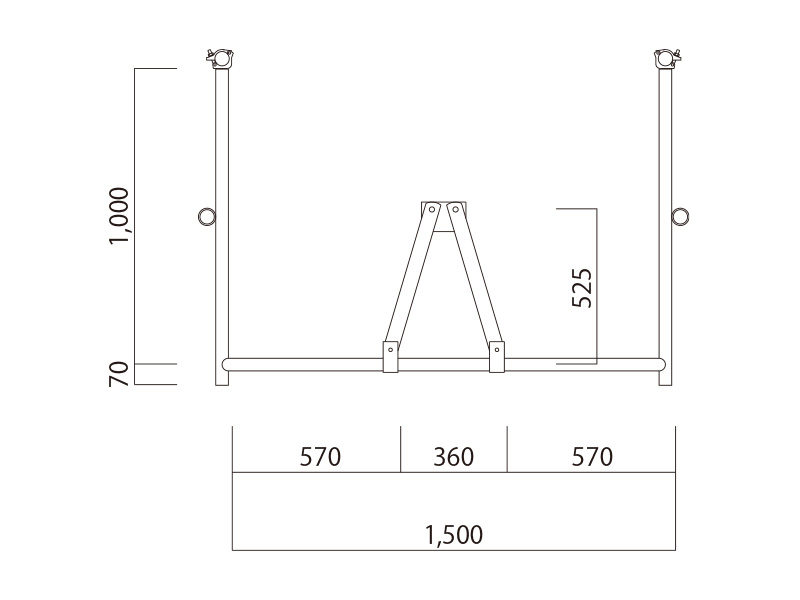

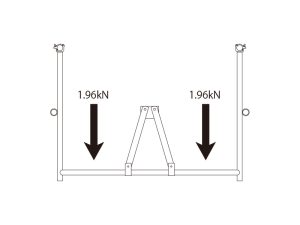

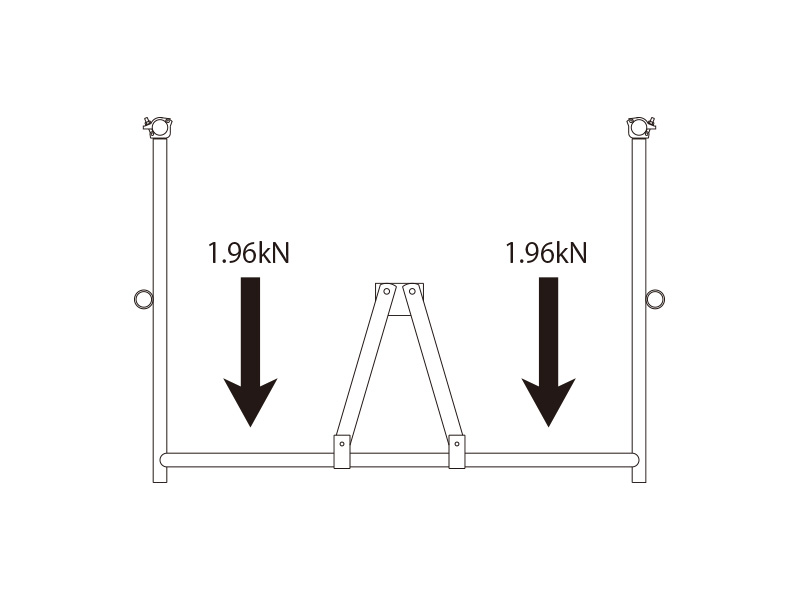

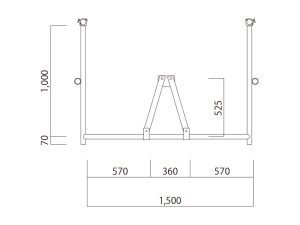

鋼製吊り足場パイハンガー

①計　画

• パイハンガーの割付間隔は1.8m以内とする。（ただし、インチサイズ鋼製布板を使用の場合は1.829m以内）
• 鉄骨フランジの継手板の障害にならぬ様に割付ける。柱の配筋、型枠施工の障害にならぬように割付ける。
• 柱まわりにおいて隣のパイハンガーどうしが当らないように割付ける。1本の梁に2ヶ所以上パイハンガーを取付ける。
  （足場が部分的に地組みでき、鉄骨上で使用する足場材を鉄骨といっしょに荷揚げできます）

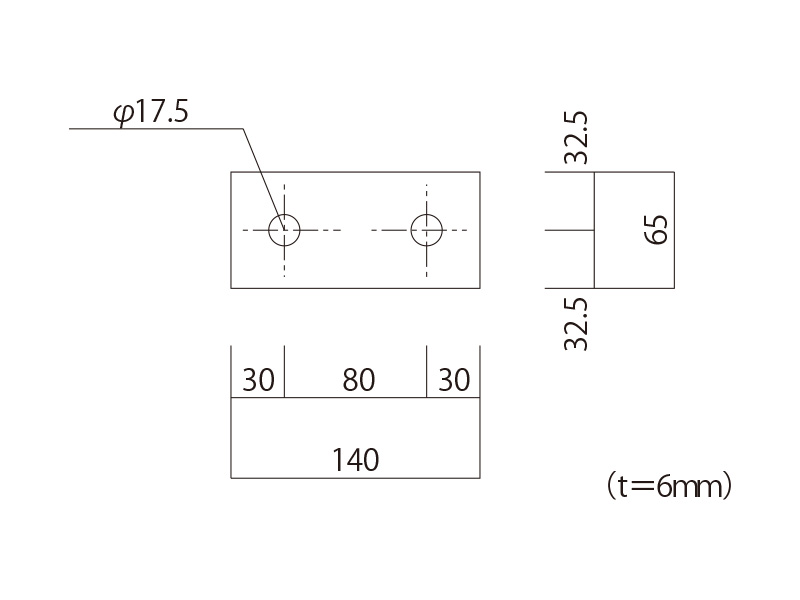

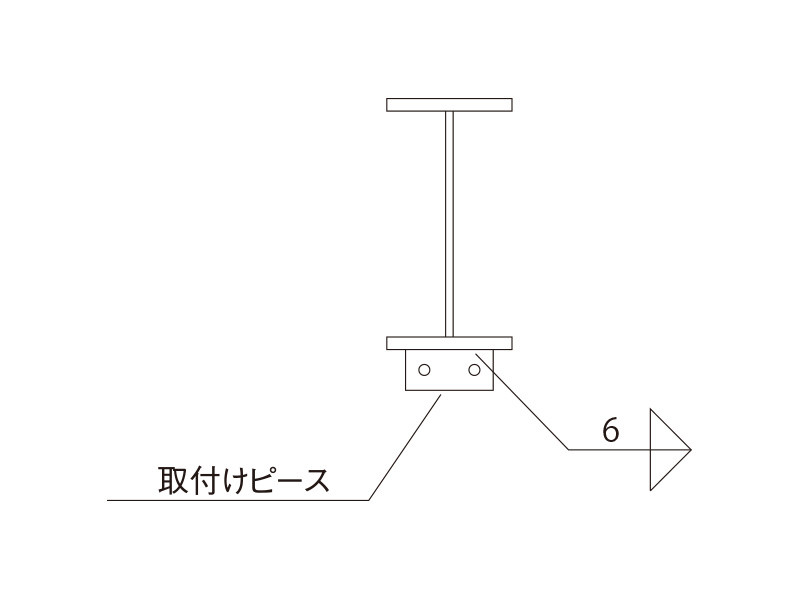

②取付けピースの溶接

• 鉄骨工場にて割付けにもとずき取付けピースを溶接する。

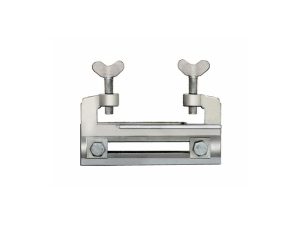

• ［取付金具］：取付けピースの溶接もれがあるので、数個準備しておく。
• Ｓ造の場合使用すると、取付けピースの溶接がいらないので仕上げが簡単です。

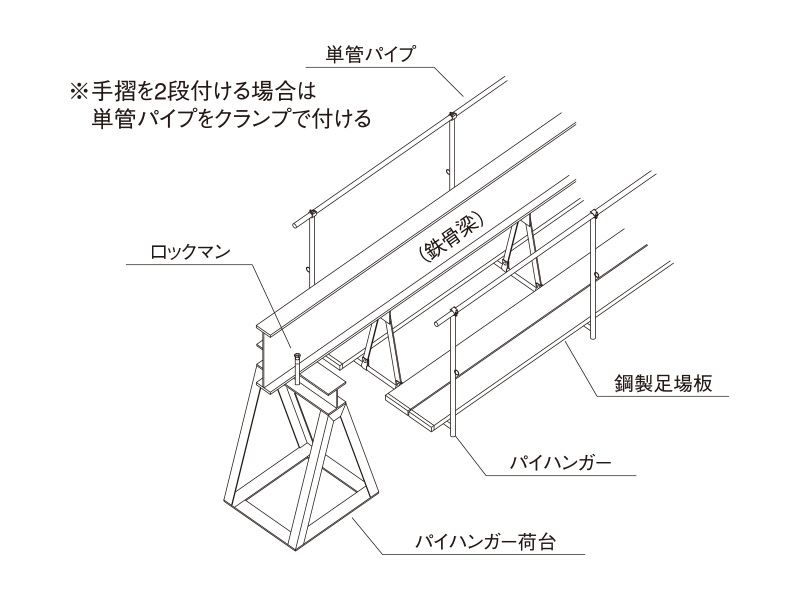

③パイハンガーの取付け

• パイハンガー荷台に鉄骨を仮置きし、ボルトでパイハンガーを取付ける。
• パイハンガー荷台と鉄骨はロックマン等で転倒防止をする。
• 足場板、手摺パイプを取付ける。
• パイハンガー上に置いた足場材には落下防止をする。
