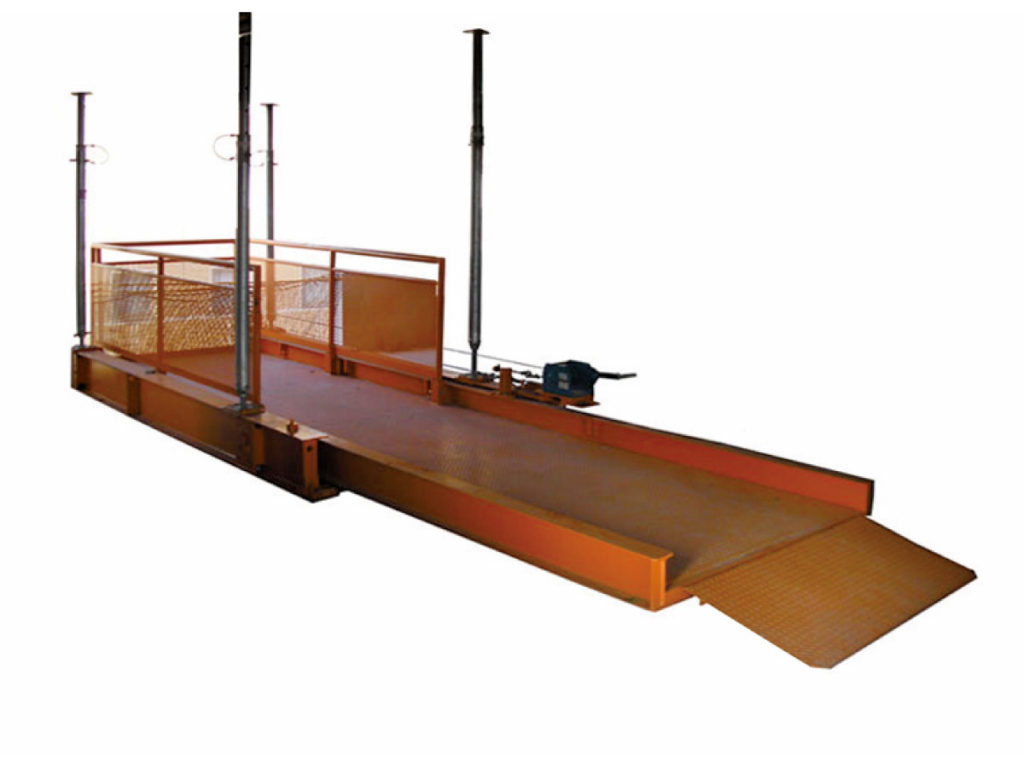

荷受用構台スカイプラットフォーム

用途

工事工程
鉄骨工事、躯体工事
商品分類
荷役・搬送関係

仮設エレベーターに積載出来ない長尺物・重量物の荷取り

特長

設置が簡単！！

サポートジャッキで簡単に設置ができ、更に上層階への盛り替えも簡単に行えます。

便利な荷捌き！
  • 荷受台が屋内にスライド収納しますので荷受が安全に行えます
  • サポートの長さは1450～3750㎜間調整可能でサポートジャッキでしっかり固定します。
  • 荷台ＡからＢにスライドし建物内部で自由に荷捌き作業ができます

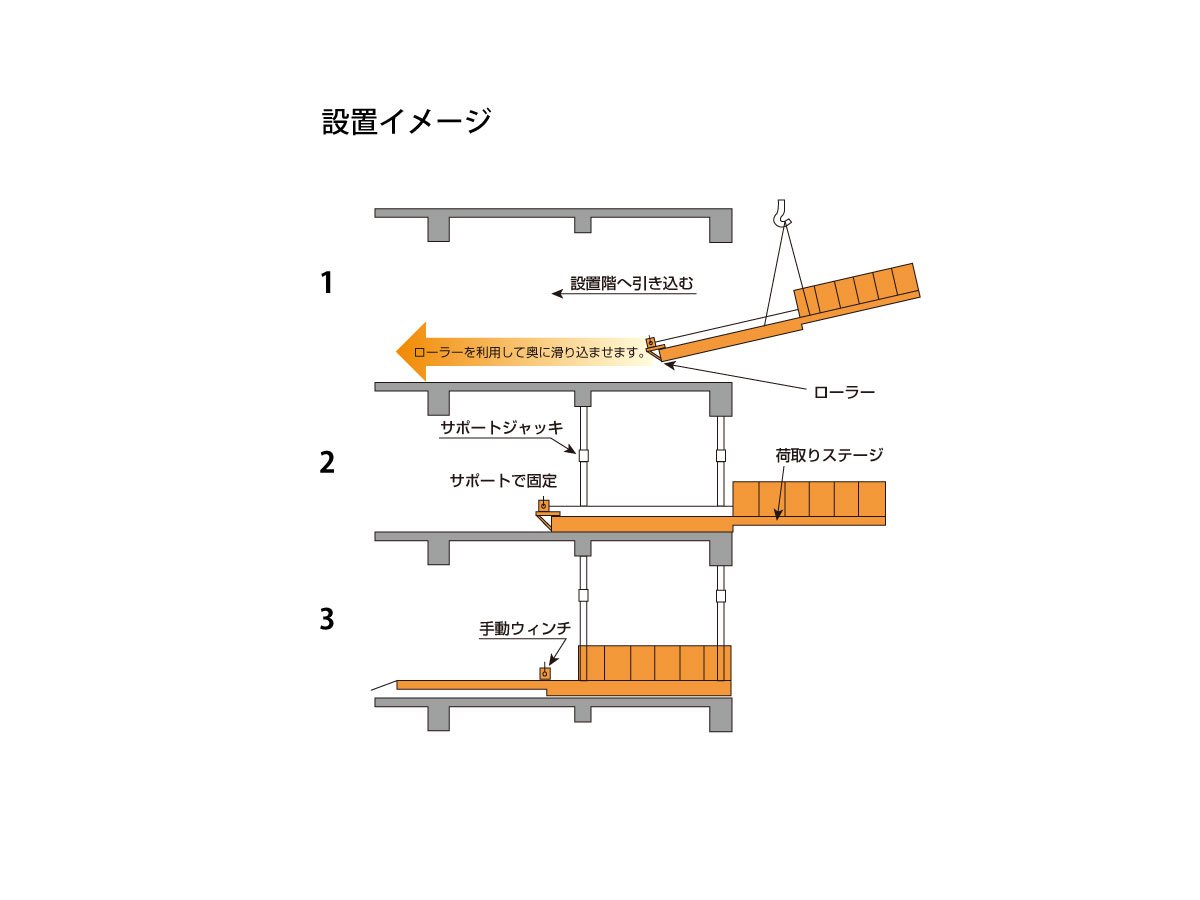

    （下記イラスト参照）

仕様

型式 最大積載荷重
（t）		 自　重
（t）		 寸法（㎜）
荷台寸法
（有効）		 屋外張り出し長さ 機械長さ 機械幅 手摺り高さ 収納時寸法
KS－2 3.8 2.65 W1700×L3429 3500 7500 2300 950 7500×2300×375

注）荷台割増係数含まないNET荷重です。



サポート間隔3200mm 標準設定の場合における支持点１箇所あたりにかかる荷重

積載荷重（t）   張出時 引込時
内（スラブ） 外（はり） 内（スラブ） 外（はり）
無負荷 天井（サポート）
床（ホルダービーム） 0.12 1.21 1.20 0.13
1.0 天井（サポート） 0.27
床（ホルダービーム）   2.25 1.52 0.46
2.0 天井（サポート） 0.66
床（ホルダービーム）   3.30 1.85 0.79
3.0 天井（サポート） 1.06
床（ホルダービーム）   4.35 2.17 1.12
3.8 天井（サポート） 1.37
床（ホルダービーム）   5.19 2.43 1.38

注）数値は自重、積載荷重、割増係数を含み単位はtとする。

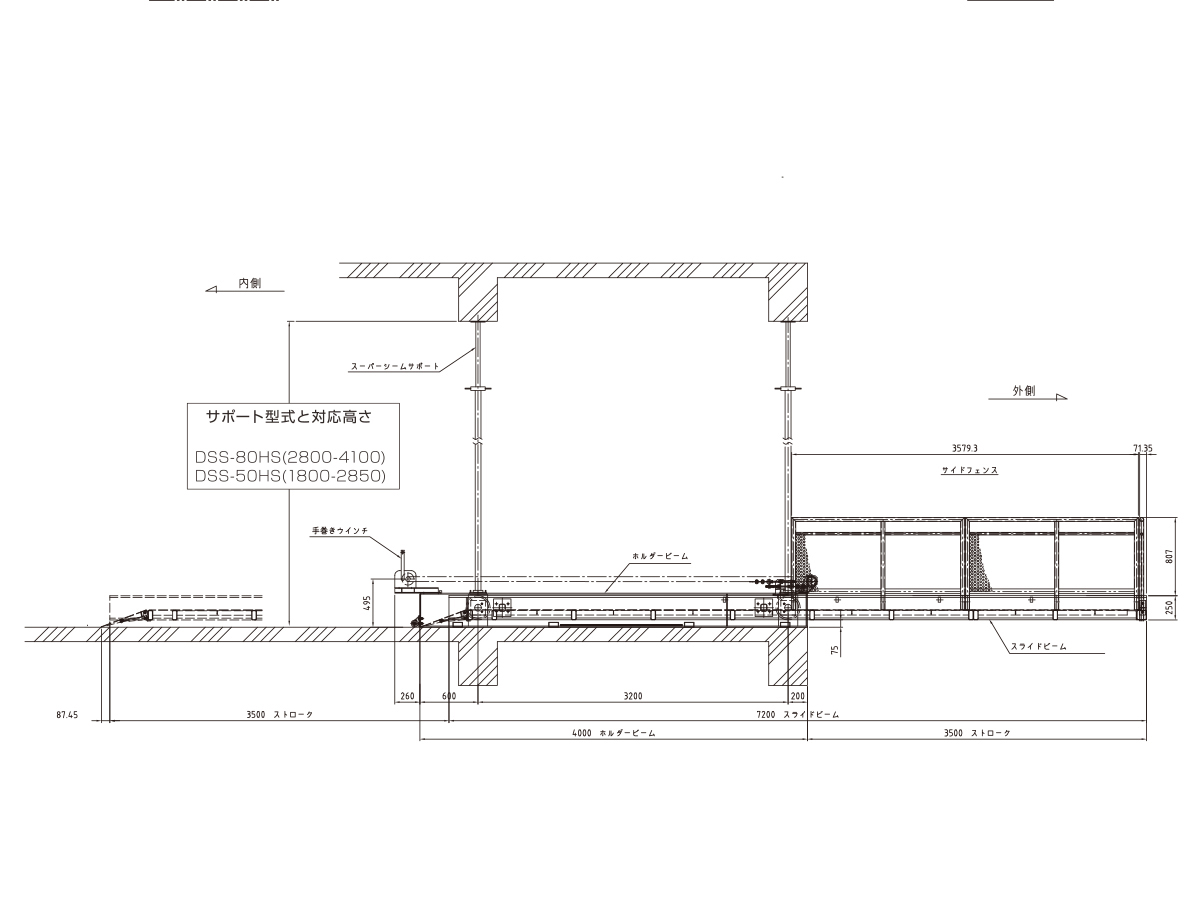

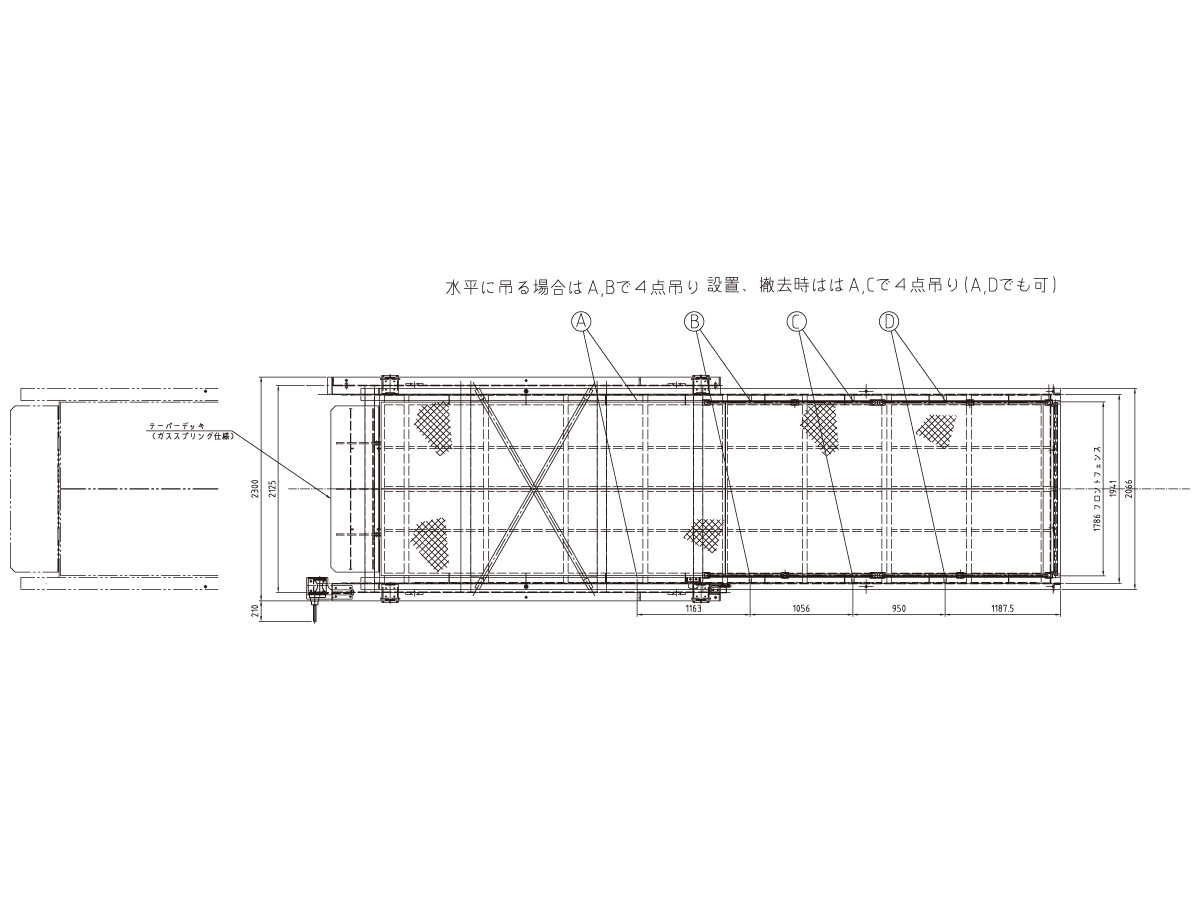

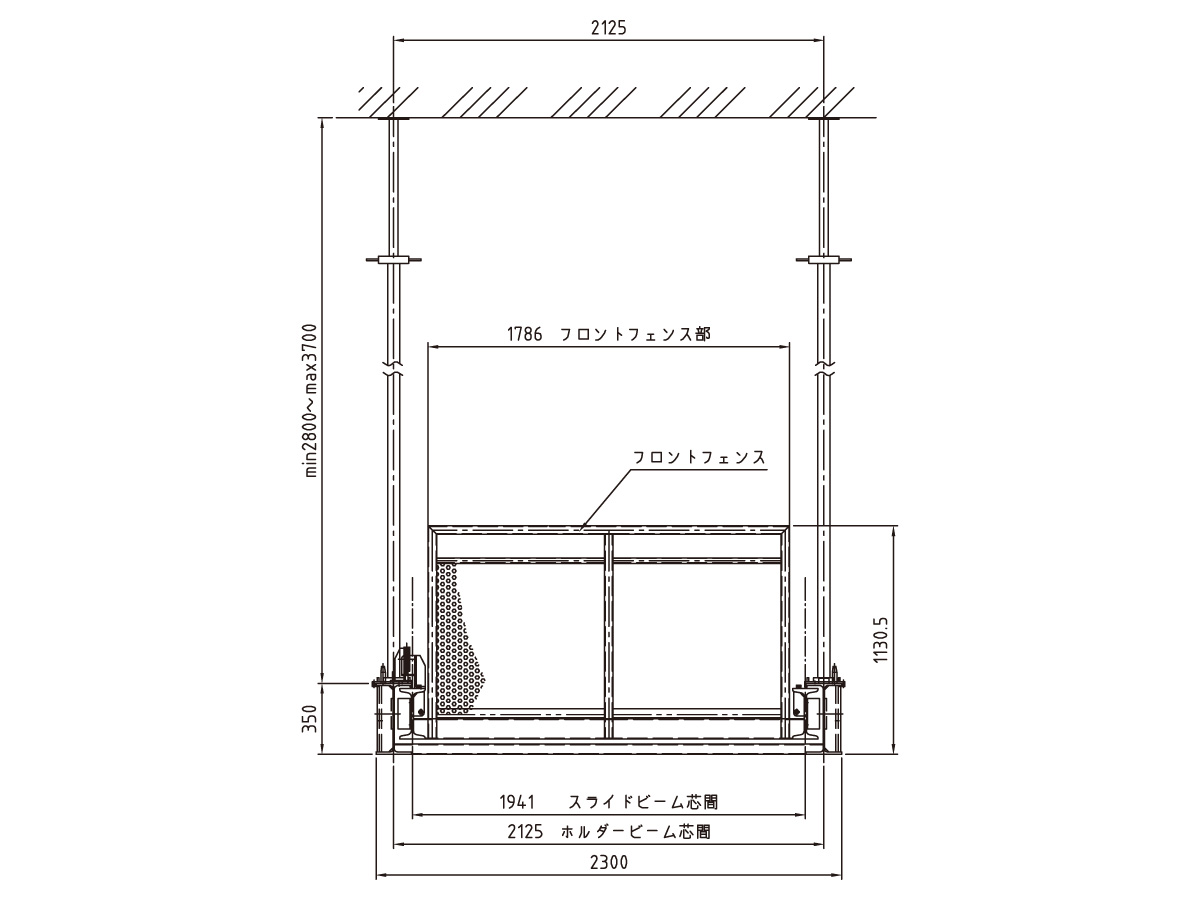

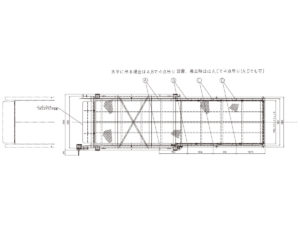

 スカイプラットフォーム図面

使用手順

設置の際にご用意頂くもの

  • ワイヤ…………………φ16以上×4（3ｍ×2、4ｍ×2）
  • チェーンブロック………3ｔ×2
  • ブルマン…………………8
  • レベル（水平確認）……1
