吊構台（ワーキングデッキ）

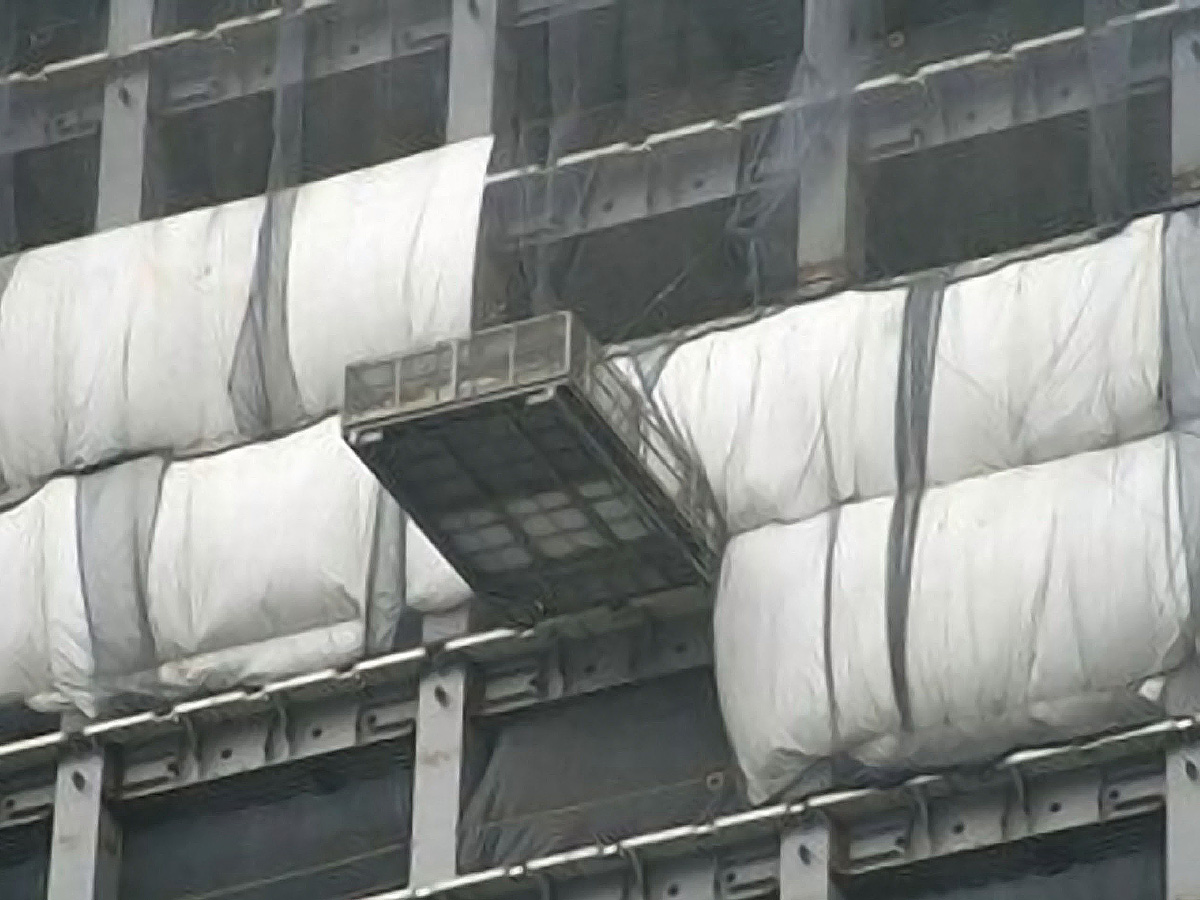

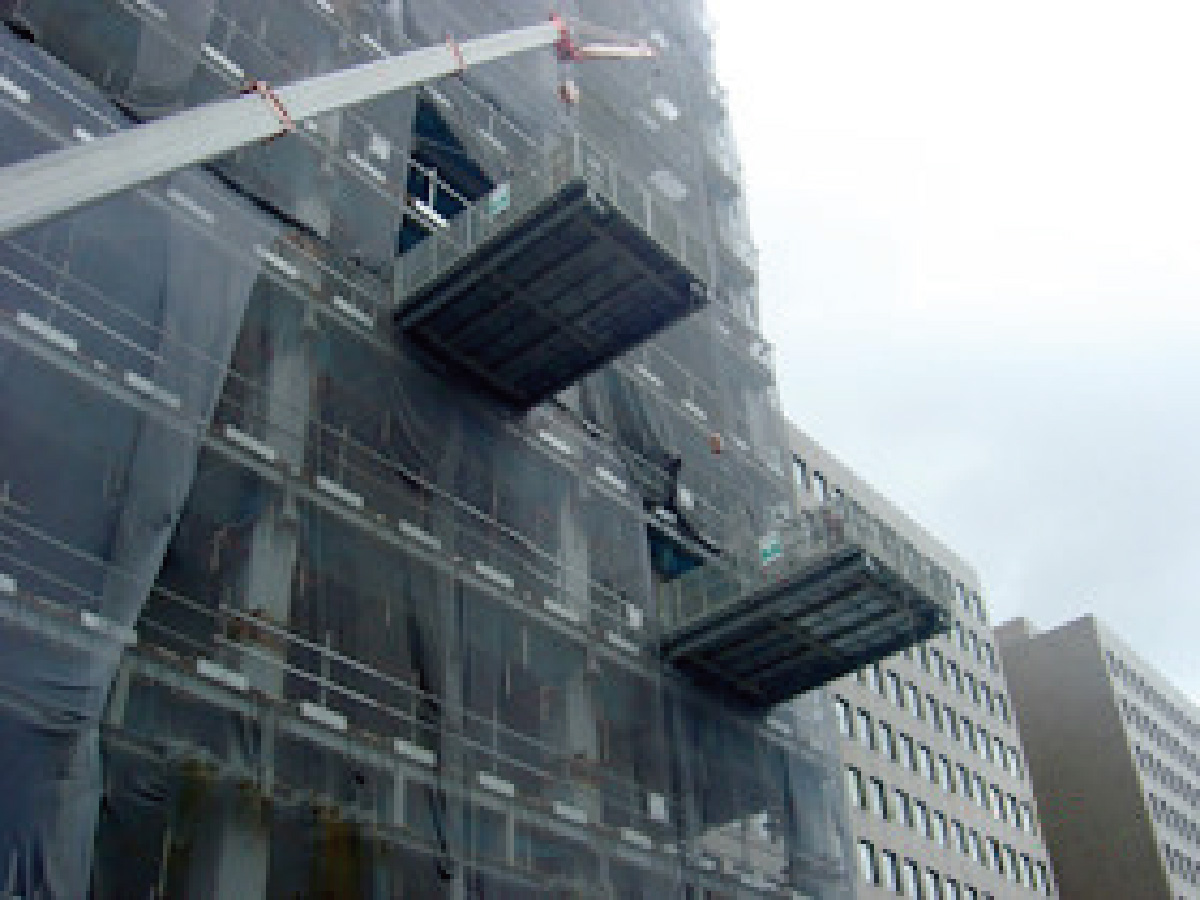

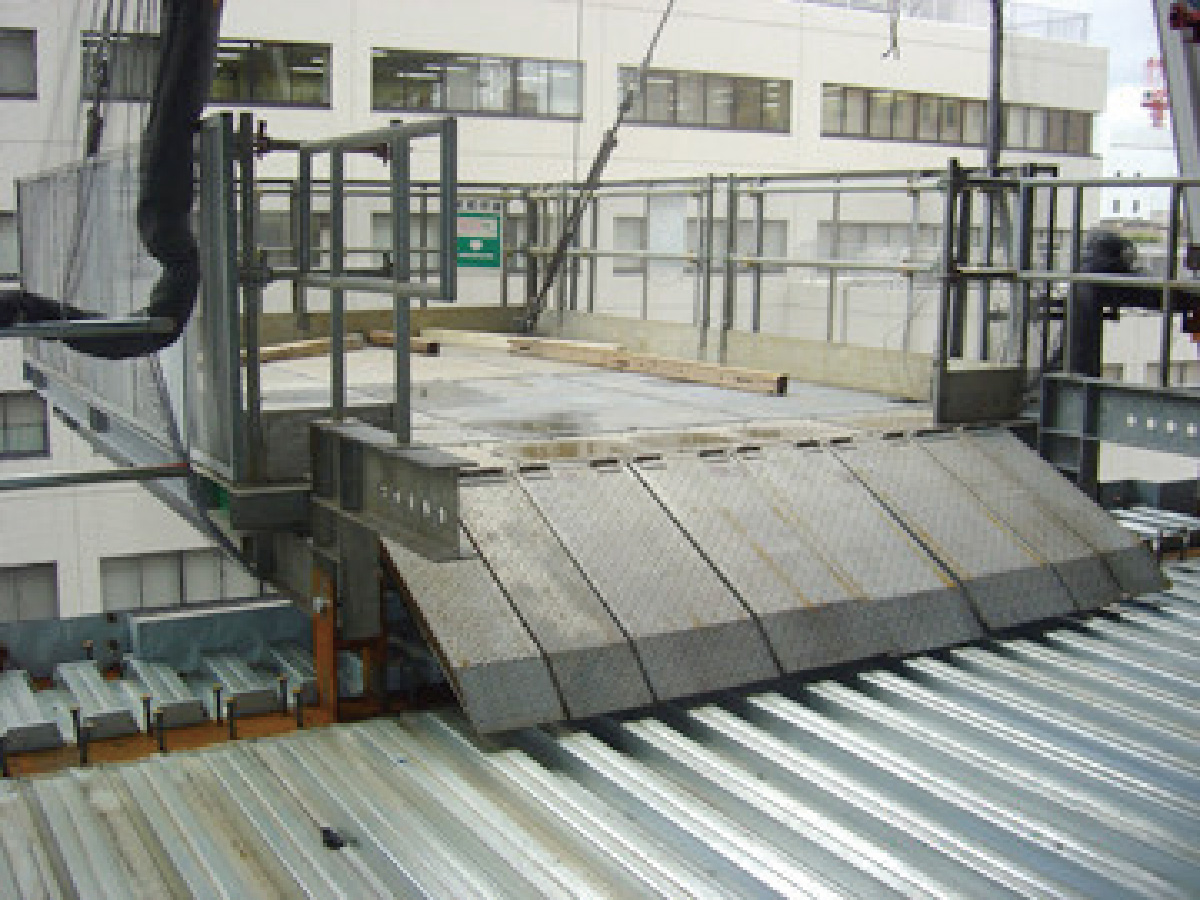

吊構台_使用イメージ

用途

工事工程
鉄骨工事
商品分類
荷役・搬送関係

特長

荷上げ用構台として開発された「吊構台」は、従来の製品に比較して、その作業性・安全性・機能性を大幅に向上させたユニットタイプの斬新な製品です。

①優れた安全性

地上での組み立て後、重機にて吊り上げセットしますので、取付作業は極めて簡単です。

②取り付け・ 取り外しが容易

あらかじめ梁に溶接した固定ピースを利用しますので、現場での取り付け・取り外し・盛替えが容易に行なえます。

③優れた防錆性

各部材とも溶融亜鉛メッキ仕上げであるため、防錆性に優れています。

④作業能率のアップ

ステージ床面積は十分広く取ってありますので、作業の能率に貢献いたします。

⑤コンパクト

完全ユニット式ですので各部材の取り外しができ、運搬・収納にも場所をとりません。

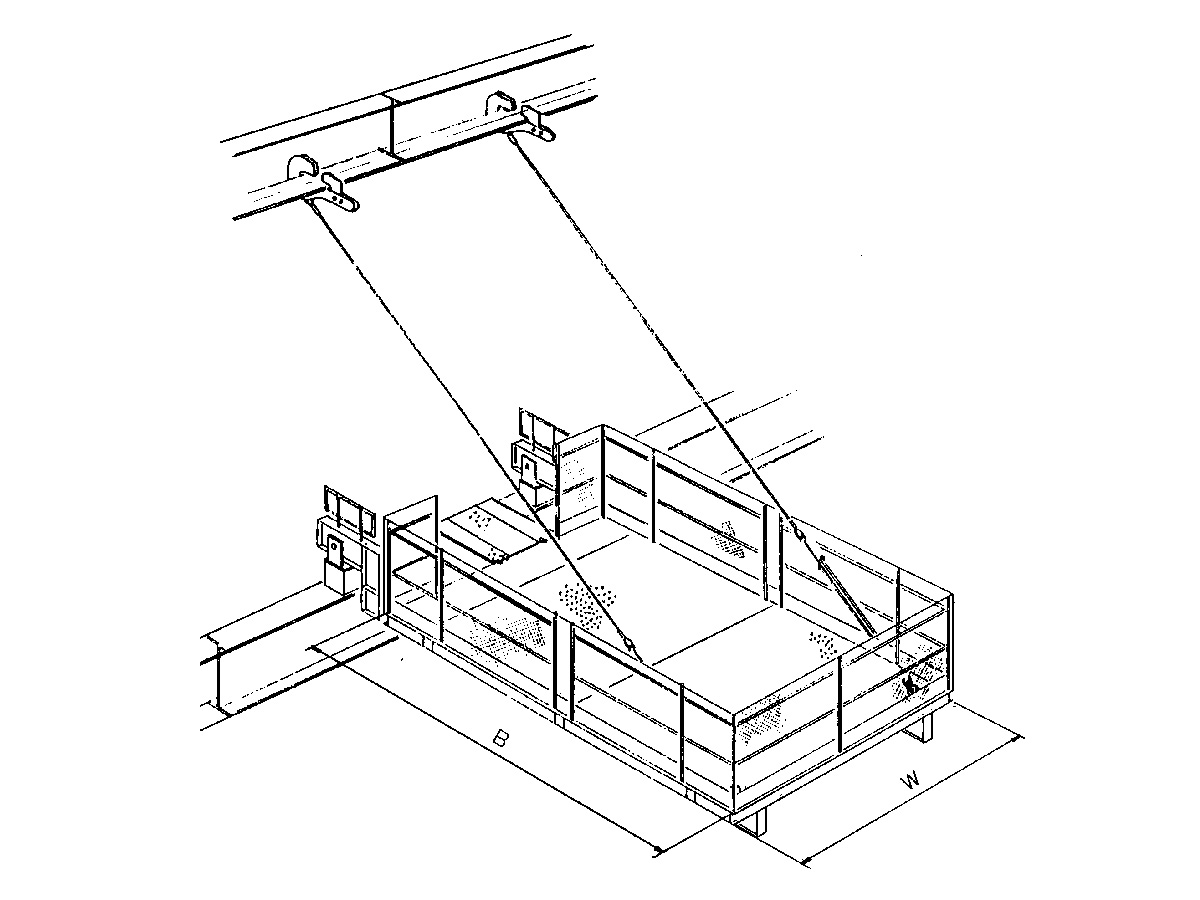

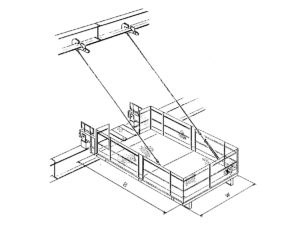

仕様

　

本体

型式 ステージ寸法（㎜） 自重（kg）
(フルスペック時）
1枚タイプ B3178×W3885 2063
2枚タイプ B5231×W3885 2938

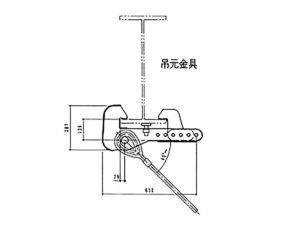

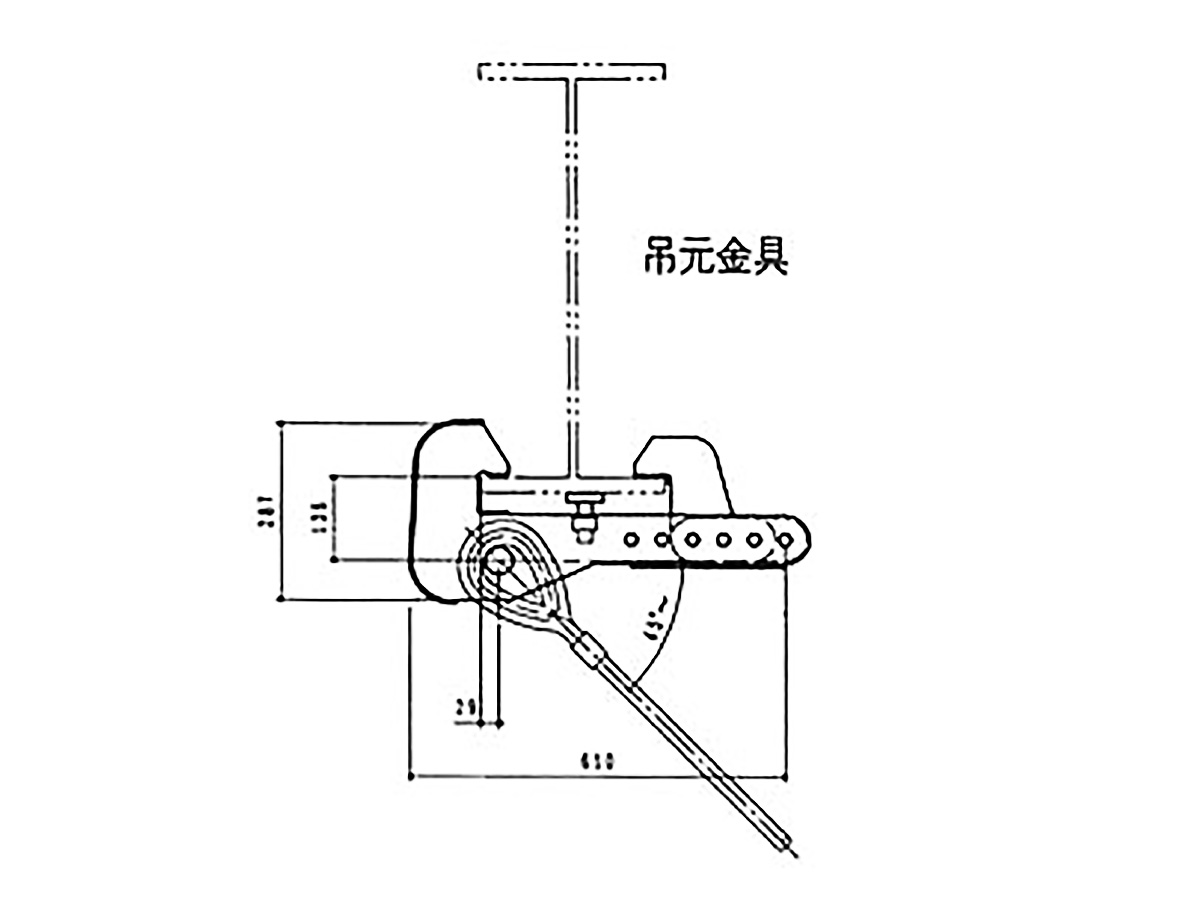

吊元金具

適用フランジ幅（㎜） 適用フランジ厚（㎜） ワイヤー張力（kN/kgf） ワイヤー角度（°）
200～350 10～42 34.3/3500 45～

※吊元金具を取付ける梁が強度不足の場合当社技術担当者にお問い合せ下さい。

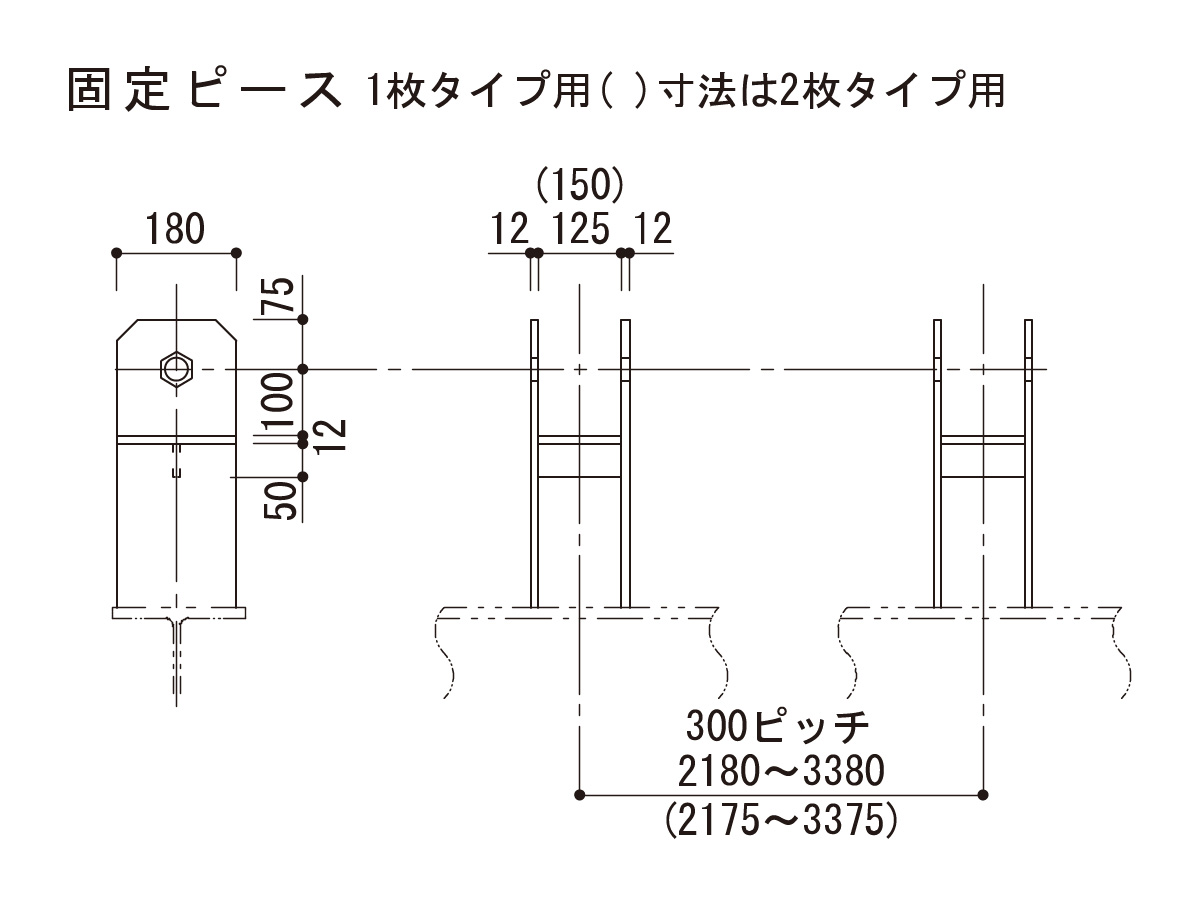

固定ピース

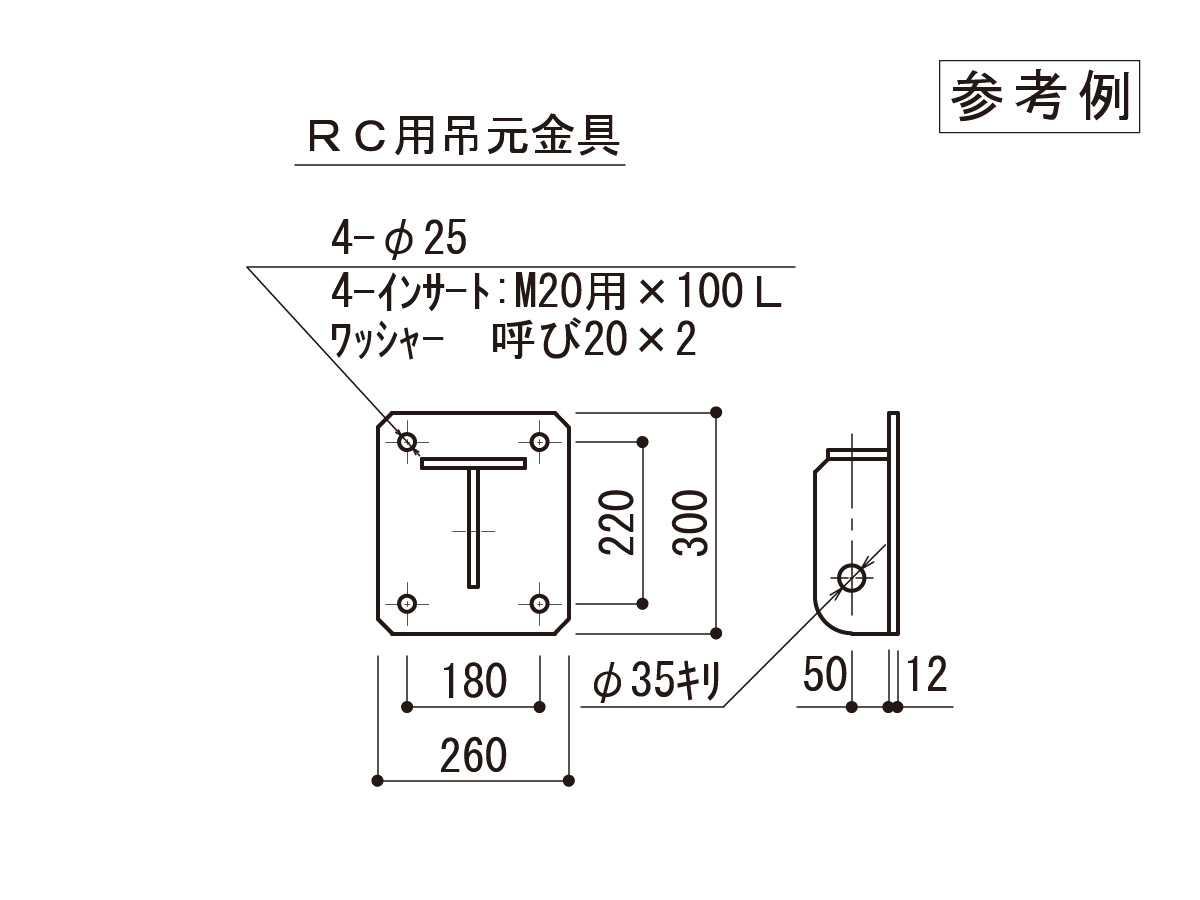

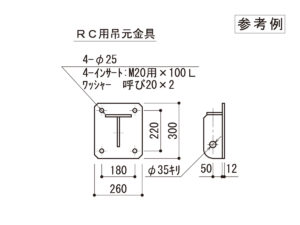

RC用吊元金具

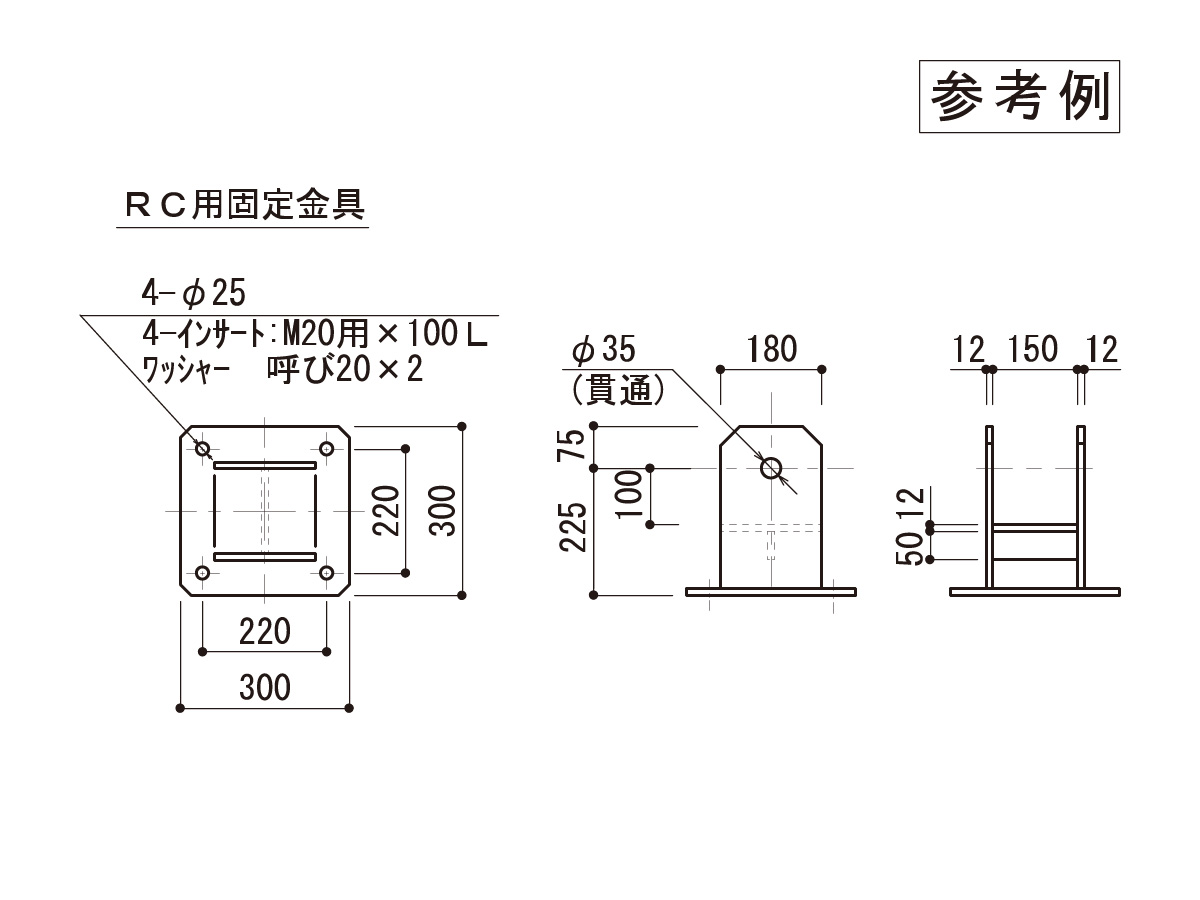

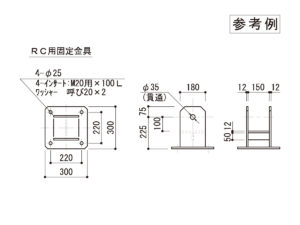

RC用固定金具

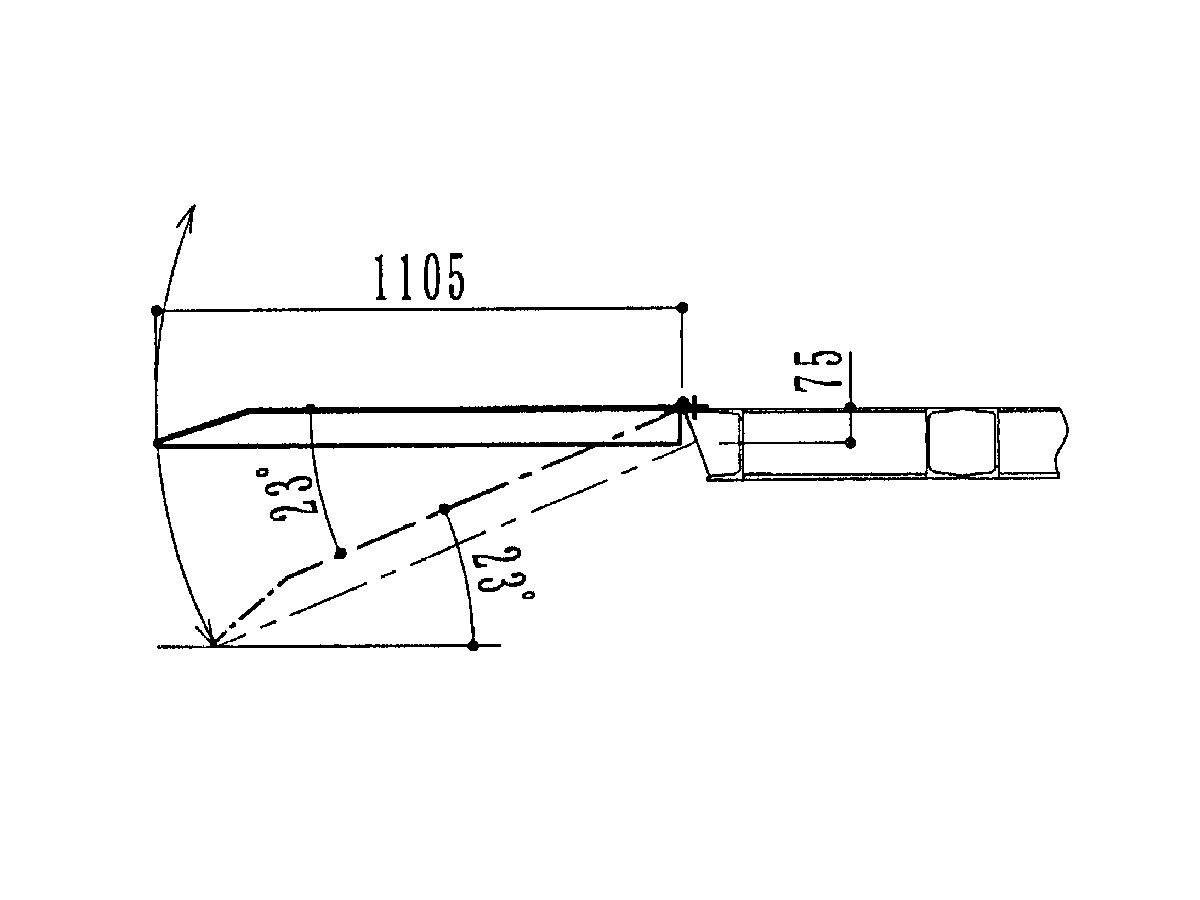

WDデッキランプ

型式 品名 単重（kg）
TKDS47 WDデッキクランプW47 29.0
TKDS29 WDデッキクランプW29 21.0

使用手順

  1. ビーム受け用の固定ピースを2個梁上の所定の位置に溶接しておきます。
  2. 上階の梁に吊り金具をセットしますが、必ず吊りワイヤとビームの角度が45度以上となる様に、事前に吊り金具のとりつけ位置をきめます。

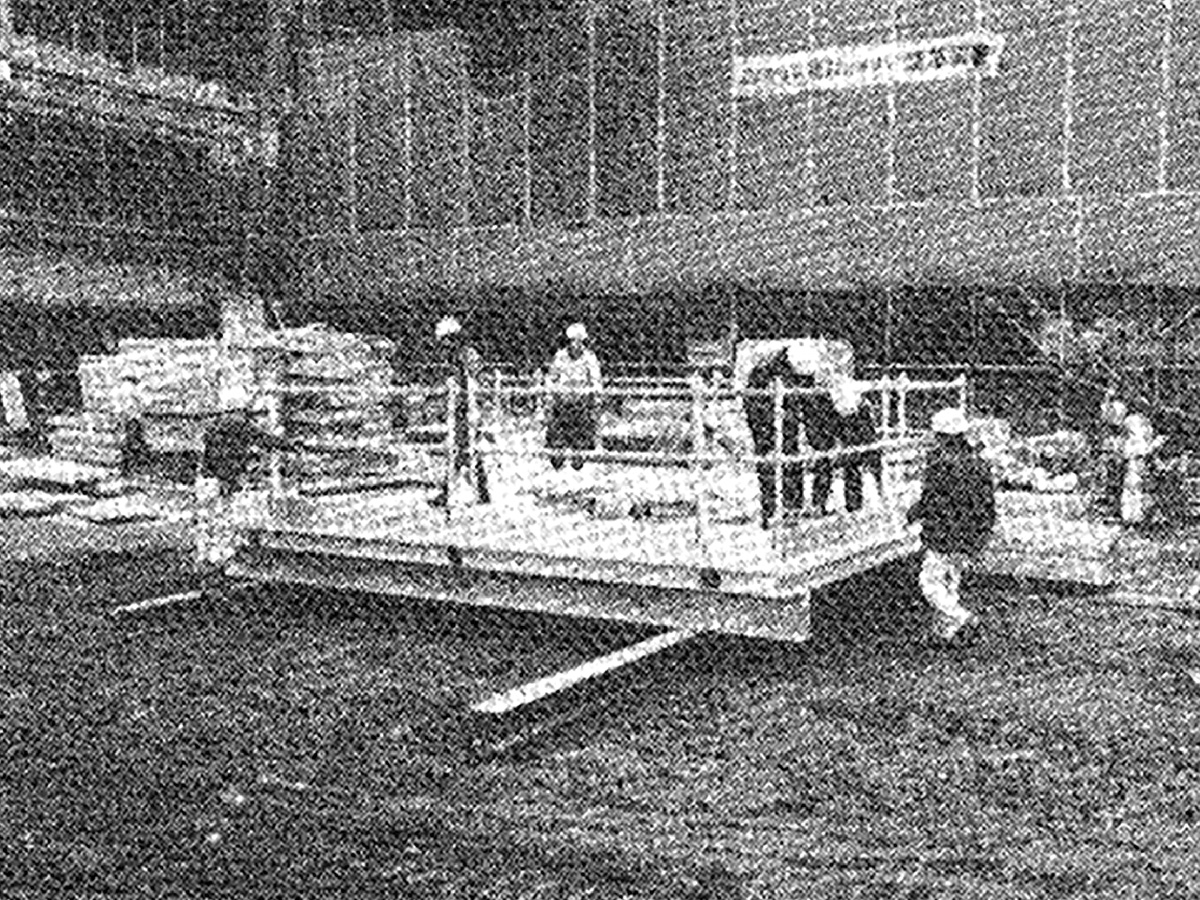

  3. 本体を地上にて組立ます。
  4. 重機等で本体を吊り下げ、ビームを固定ピースにボルトで固定します。
  5. 吊りワイヤを重荷重用ターンバックル・シャックルでつなぎ調節して吊りワイヤを緊張させます。
  6. 最後に重機のワイヤを外せば、作業完了です。

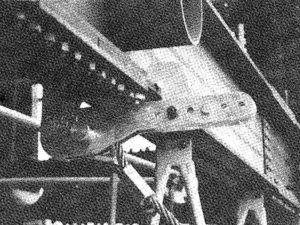

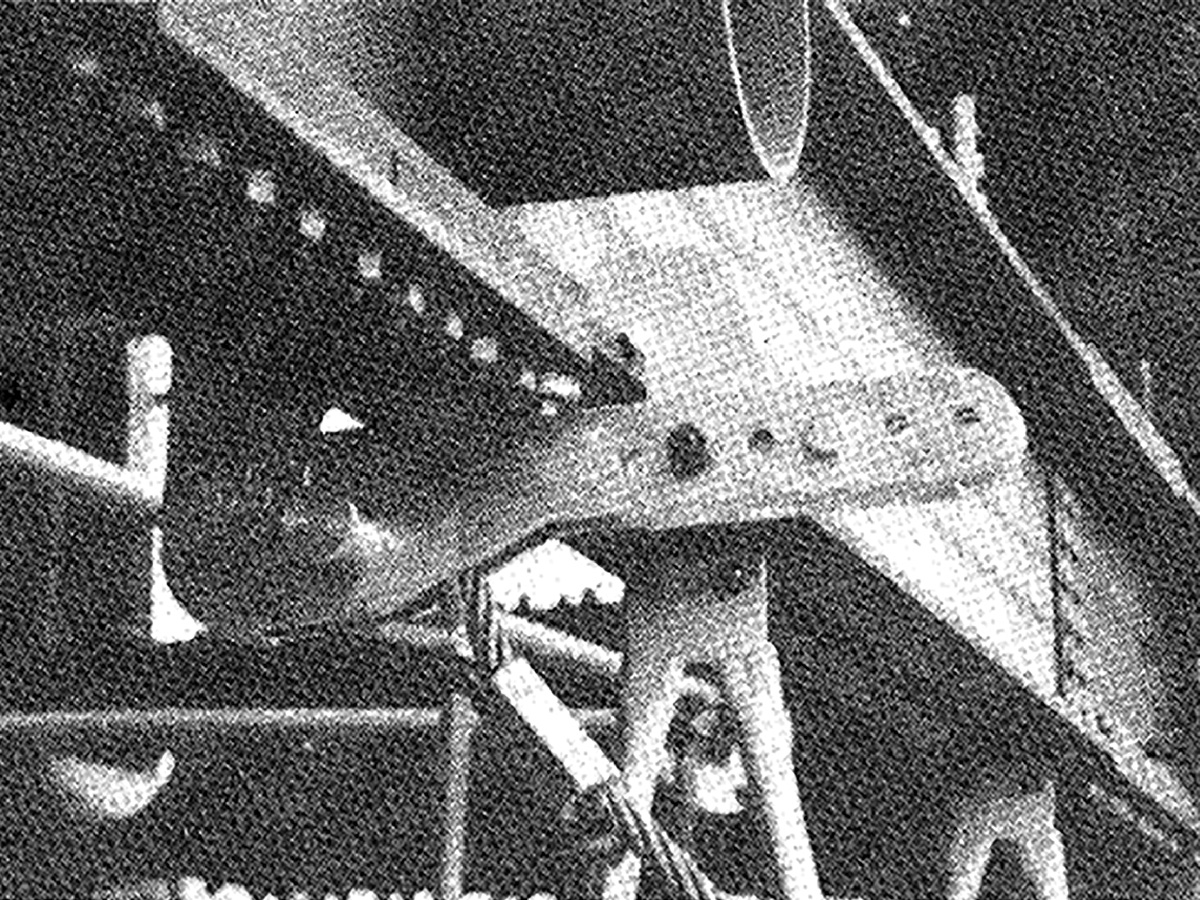

吊元吊金具3.5t用上階鉄骨下フランジを掴み込む

支柱及び手摺り、巾木のセット
