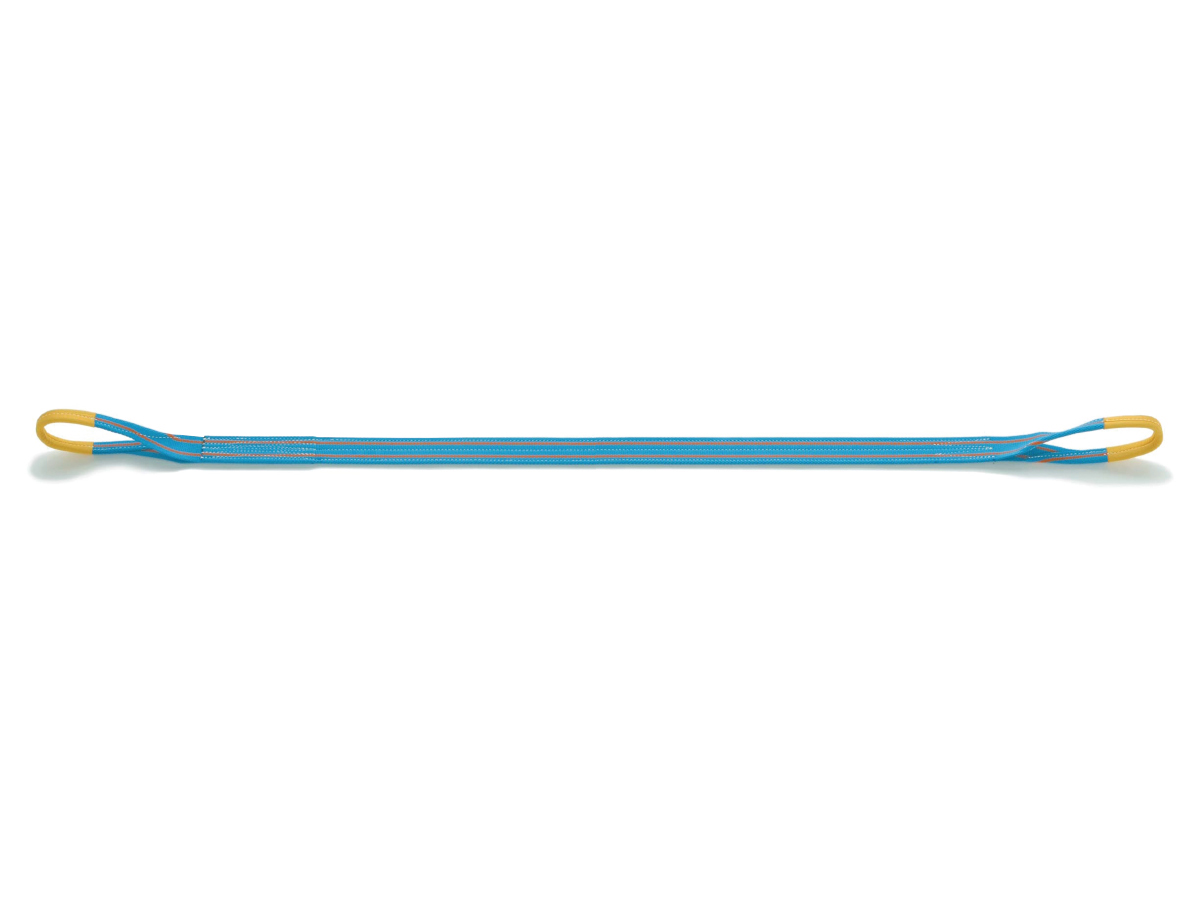

ベルトスリングベルトスリング

販売品

用途

工事工程: 準備工事、鉄骨工事
商品分類: 機械工具関係

特長

高強力ポリエステル源着糸使用

JIS B 8818ベルトスリング最高規格品

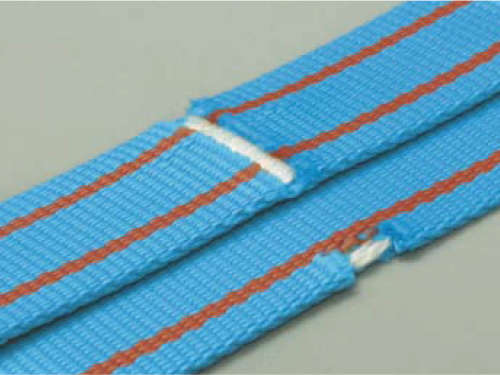

白色の芯糸が現れることで、使用限界を即座に判別可能

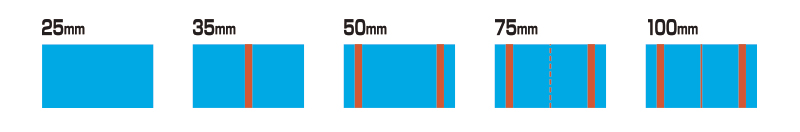

ベルト幅がひとめで判る

ベルトに織り込まれた白色の芯糸が顔を見せたら、危険信号です。直ちに使用を中止してください。

仕様

JIS B 8818 Ⅳ等級

ベルト幅

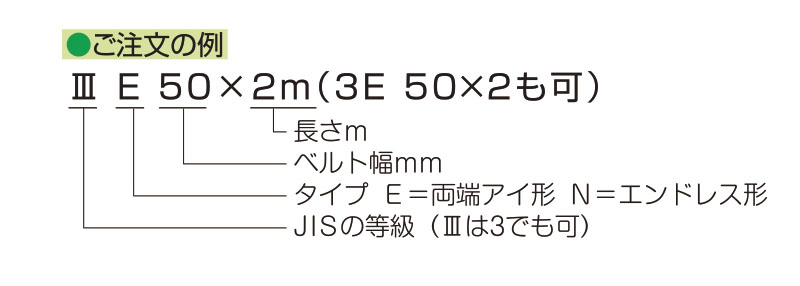

ご注文例

最大仕様荷重表

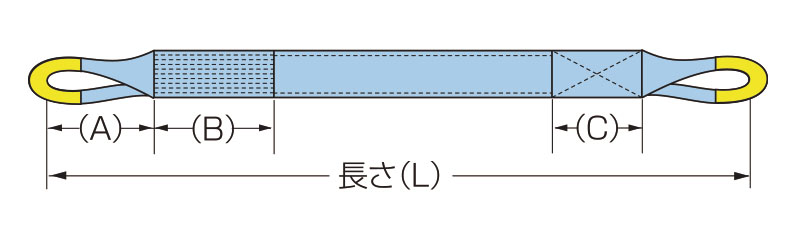

つり方		ストレートつり	目通しつり（チョークつり）					バスケットつり								寸法(㎜)
つり方																寸法(㎜)
つり角度α		ー	ー	α=0°	α≦45°	45°<α≦90°	90°<α≦120°	α=0°	α≦45°	45°<α≦90°	90°<α≦120°	α=0°	α≦45°	45°<α≦90°	90°<α≦120°	アイ(A)	主縫製部(B)	服縫製部(C)	本体の厚み
幅	最大使用荷重＼モード係数M	1	0.8	1.6	1.4	1.1	0.8	2	1.8	1.4	1.0	4.0	3.6	2.8	2.0	アイ(A)	主縫製部(B)	服縫製部(C)	本体の厚み
25	1	1	0.8	1.6	1.4	1.1	0.8	2	1.8	1.4	1	4	3.6	2.8	2	220	200	100	9
35	1.6	1.6	1.28	2.56	2.24	1.76	1.28	3.2	2.88	2.24	1.6	6.4	5.76	4.48	3.2	220	200	100	9
50	2	2	1.6	3.2	2.8	2.2	1.6	4	3.6	2.8	2	8	7.2	5.6	4	300	200	100	9
75	3.2	3.2	2.56	5.12	4.48	3.52	2.56	6.4	5.76	4.48	3.2	12.8	11.5	8.96	6.4	400	300	150	9
100	4	4	3.2	6.4	5.6	4.4	3.2	8	7.2	5.8	4	16	14.4	11.2	8	400	300	150	9
150	6.3	6.3	5	10	8.82	6.93	5	12.6	11.3	8.82	6.3	25.2	22.7	17.6	12.6	500	400	200	9
200	8	8	6.4	12.8	11.2	8.8	6.4	16	14.4	11.2	8	32	28.8	22.4	16	500	400	200	9
250	10	10	8	16	14	11	8	20	18	14	10	40	36	28	20	600	400	200	9
300	12.5	12.5	10	20	17.5	13.8	10	25	22.5	17.5	12.5	50	45	35	25	700	450	250	9
