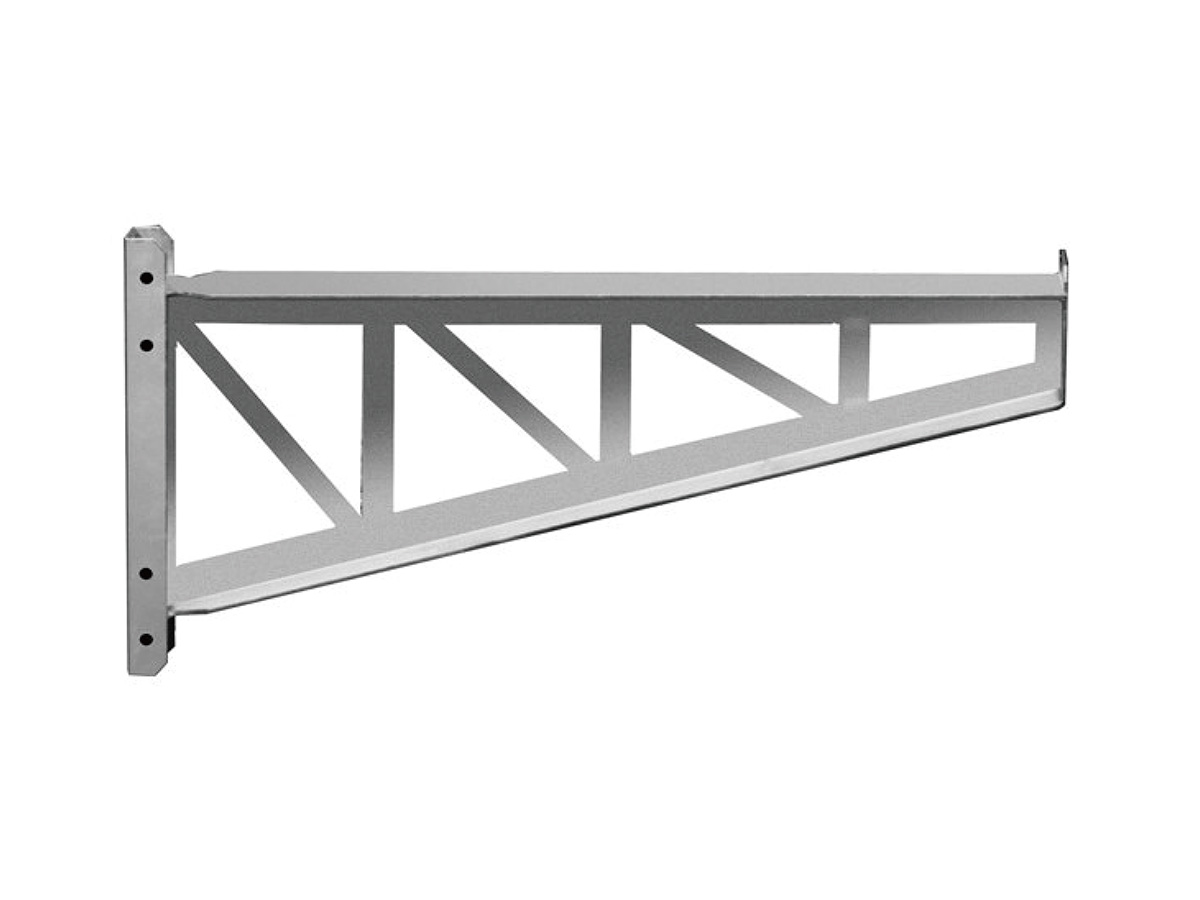

A型足場ブラケット

A型足場ブラケット

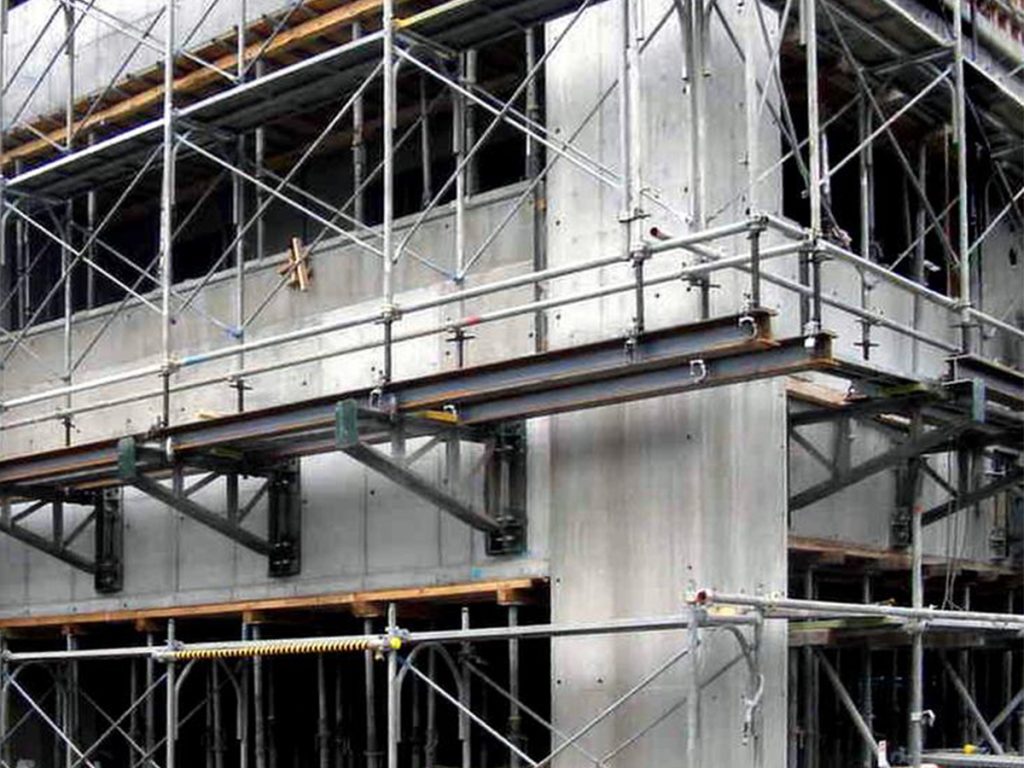

A型足場ブラケット使用イメージ

A型足場ブラケット
A型足場ブラケット使用イメージ

用途

工事工程
外装工事
商品分類
足場関係

特長

  • 上弦材及び下弦材にT型鋼を使用しているので強度があります。
  • 一般的なアングル製ブラケットに比較し、上部表面が広いので安定性があります。
  • ブラケット取付の際、取付プレートがブラケットの下端を支持する構造になっているので、作業が安全でボルト孔の孔合せが迅速にできます。
  • ブラケットの取付は取付部側面の孔と取付プレートの孔を合せて4本のポルトを挿入し、締付作業を行なうだけで簡単かつ確実に取付けられます。

仕様

本体

型式 A-950 A-1300 A-1600
自重(kg) 42 53 66
許容荷重(kN)
（2点集中荷重）		 49 49 49
A型足場ブラケットA-950

A-950

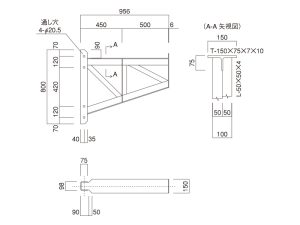

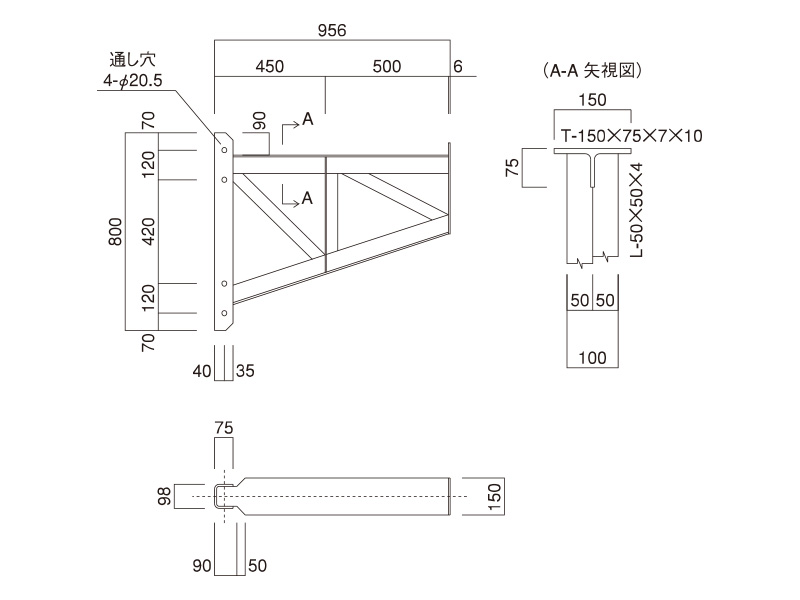

 A型足場ブラケットA-1300

A-1300

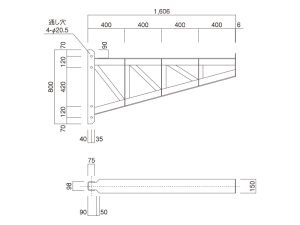

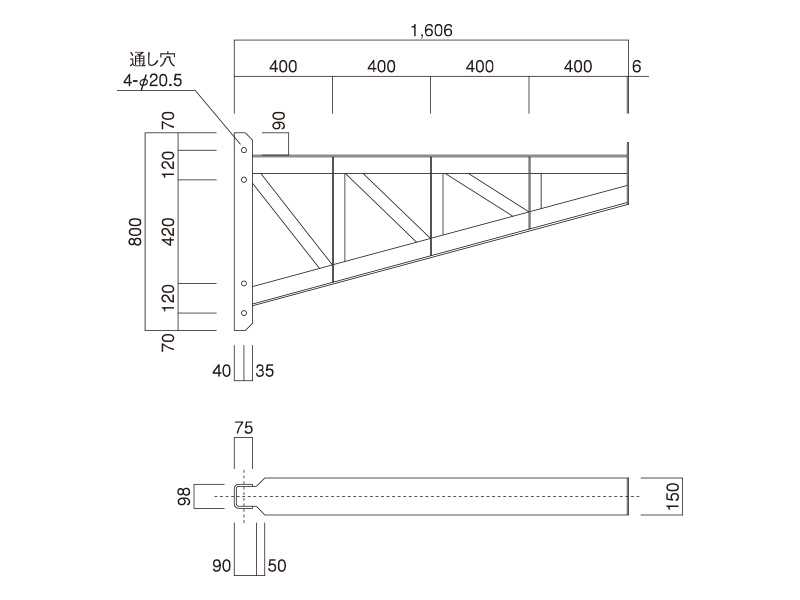

 A型足場ブラケットA-1600

A-1600

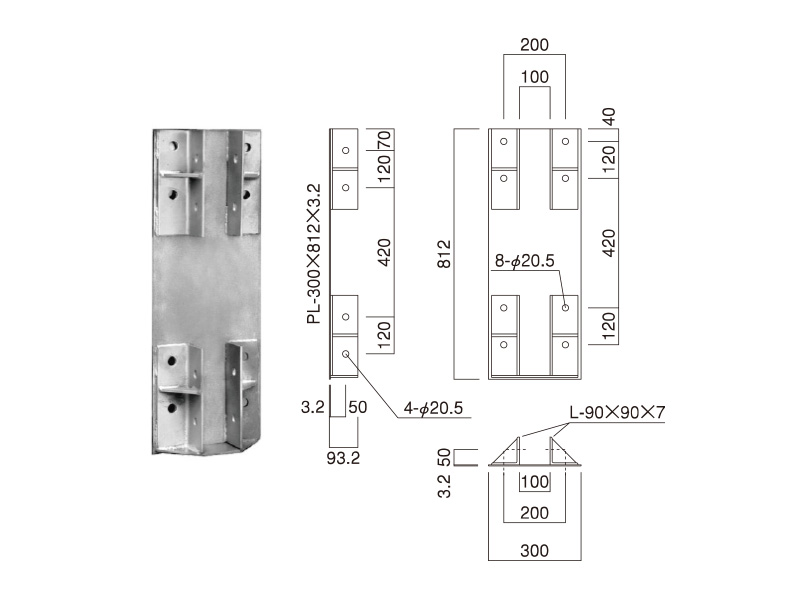

取付プレート

取付プレート

型式 AP-812
自重(kg) 17

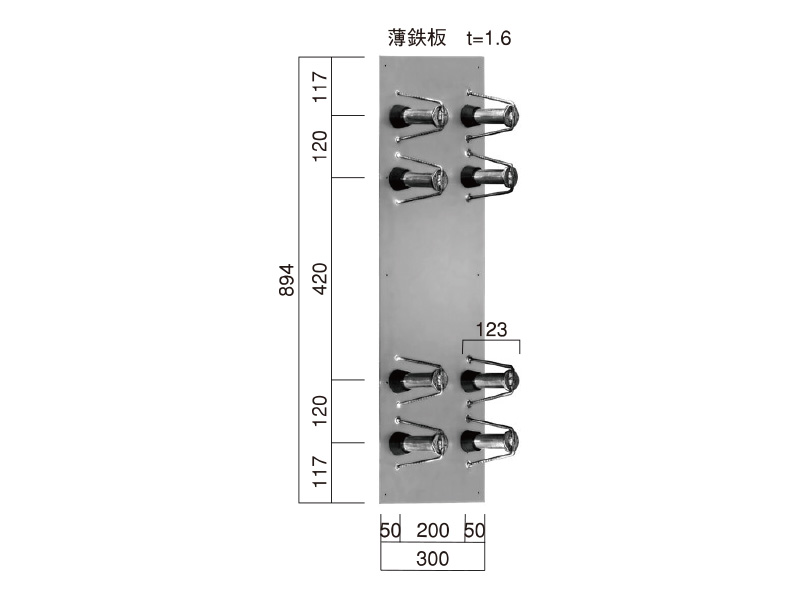

テンプレート

コンクリートへ埋め込み

テンプレート

型式 AP-830
自重(kg) 7.5

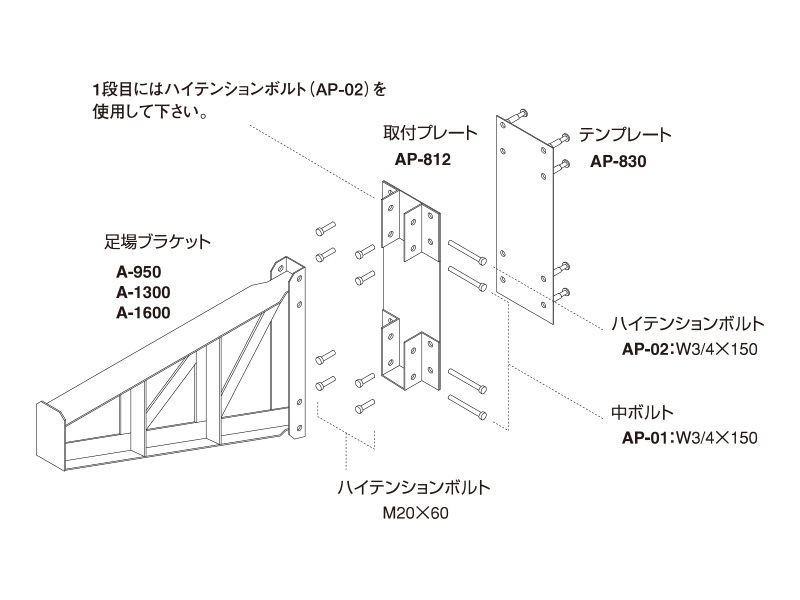

使用手順

  1. テンプレートを型枠へ固定し、型枠を立て込む。（型枠に穴あけし、付属ボルトで締め付ける）
  2. テンプレートに注意し、コンクリートを打設する。
  3. 脱型後、取付プレートをHTボルト6本にて、テンプレートへ固定する。
  4. ブラケット本体をHTボルト1本と普通ボルト3本にて、取付プレートへ固定する。
