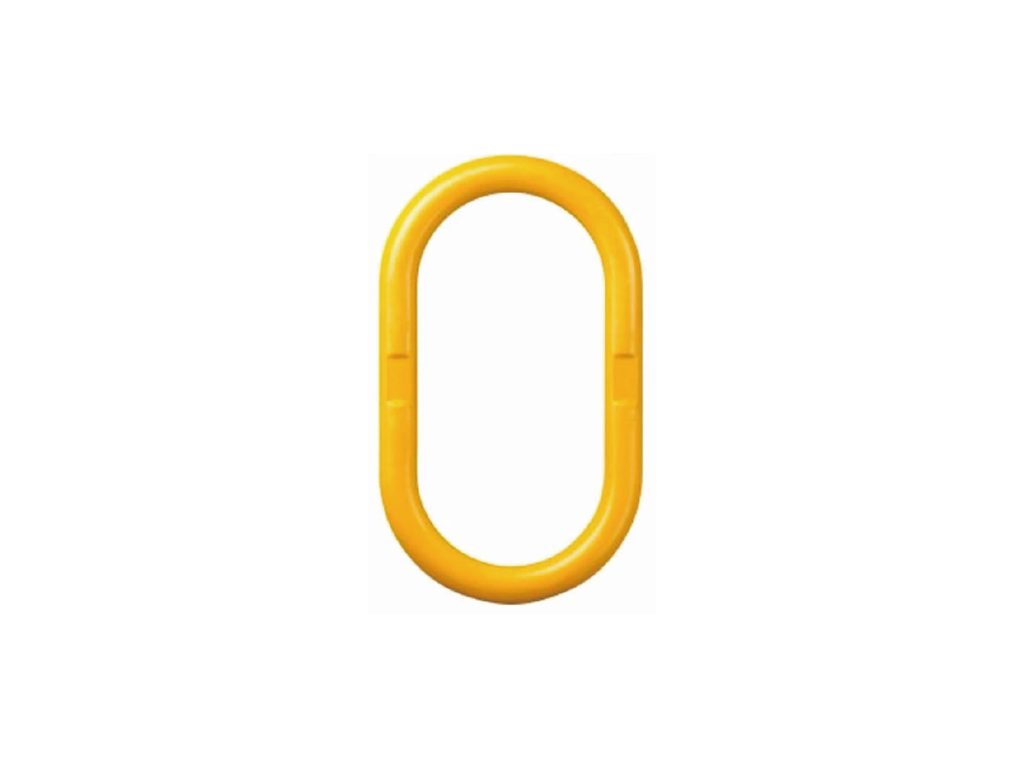

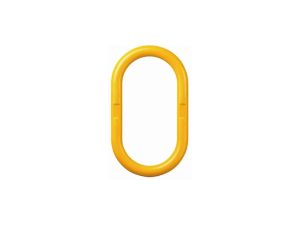

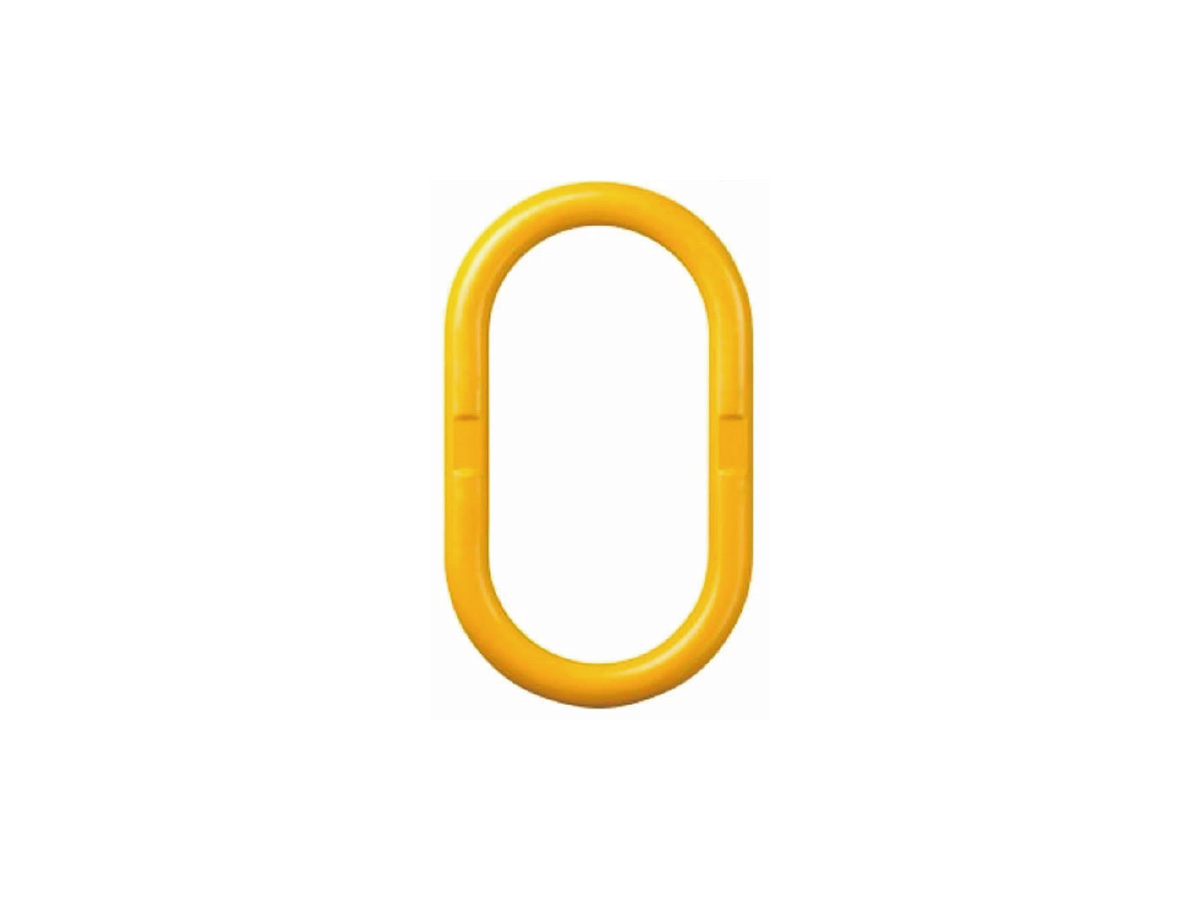

マスターリンク

販売品

基本構成

用途

工事工程
鉄骨工事
商品分類
機械工具関係
マスターリンク
使用荷重
( t )		 チェーン線径( ㎜ ) 型式 寸法( ㎜ ) 自重
(kg)
S D T,Q p a d t
1.1 φ6 － － HMM0706 110 60 13.5 12 0.34
1.7 φ7 φ6 － 110 60 13.5 12 0.34
2.4 φ8 φ7 φ6 HMM0807 110 60 16 13.5 0.53
3.2 φ10 φ8 φ7 HMM1008 135 75 19 15.5 0.92
5.2 φ13 φ10 φ8 HMM1310 160 90 23 19.5 1.6
8.0 φ16 φ13 φ10 HM21613 180 100 26 22 2.5
12.5 φ20 φ16 φ13 HMM2016 200 110 33 27.5 4.2
13.0 φ20 φ16 － MF19-8 200 120 30 － 3.5
16.0 φ20 φ16 － F2216 240 140 34 16.0 5.1
20.0 － φ20 φ16 HMM2220 275 150 38 31.5 7.5

※チェーン線径S、D、TQ はつり本数を表します。 S：シングルスリング、 D：ダブルスリング、 TQ：トリプルおよびクウォードスリング
大型マスターリンク
使用荷重
( t )		 チェーン線径( ㎜ ) 型式 寸法( ㎜ ) 自重
(kg)
S D T,Q p a d t
1.1 φ6 － － HMG0807 225 112 17 14 1.2
1.5 φ7 － － 225 112 17 14 1.2
1.7 － φ6 － 225 112 17 14 1.2
2.0 φ8 φ7 φ6 225 112 17 14 1.2
3.2 φ10 φ8 φ7 HMG1008 225 112 20 17 1.6
5.0 φ13 φ10 φ8 HMG1310 225 112 23 20 2.2
8.0 φ16 φ13 φ10 HMH1613 340 180 36 29.5 8.1
8.0 － － － － 280 140 32 － 5.0
11.5 φ20 φ16 φ13 HMH2016 340 180 40 34.5 10.1

※チェーン線径S、D、TQ はつり本数を表します。 S：シングルスリング、 D：ダブルスリング、 TQ：トリプルおよびクウォードスリング

大型マスターリンク
