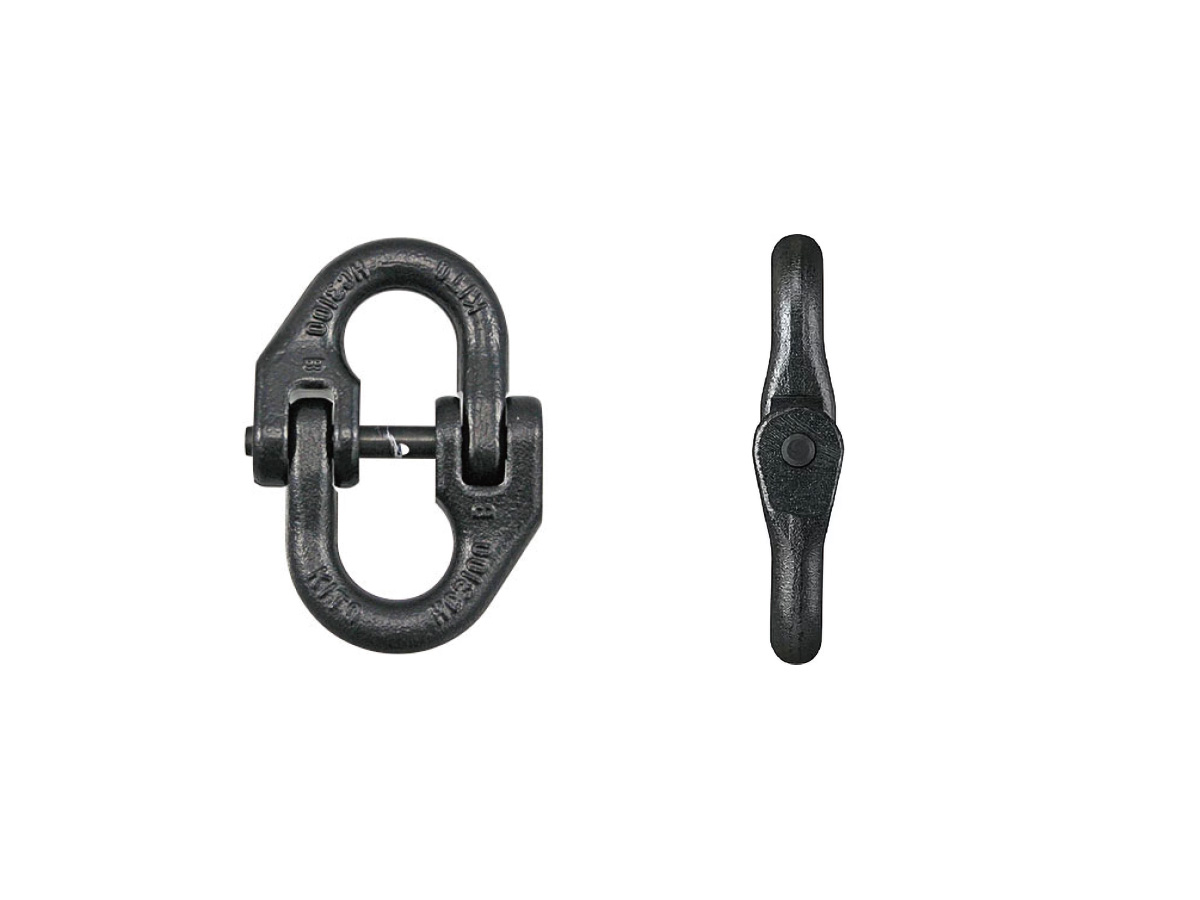

ハイカップリング

販売品

基本構成

用途

工事工程
鉄骨工事
商品分類
機械工具関係

仕様

使用荷重
( t )		 チェーン線径
( ㎜ )		 型式 寸法( ㎜ ) 自重
(kg)
p a b c d e f g
1.1 φ6 HC3060 48 16.8 45 17.5 8 14.3 14 11.2 0.1
1.5 φ7 HC3070 55 19.4 51 19 9.4 16.8 16 13.1 0.18
2.0 φ8 HC3080 63 22 57 23 10.6 17.5 18 15 0.21
3.2 φ10 HC3100 75 26.5 70 27 13.1 22.3 22 18.7 0.42
5.2 φ13 HC3130 96 34 89 36 16.8 28.8 30 24.3 0.86
8.0 φ16 HC3160 118 41.5 110 45 20 36 36 30 1.7
12.5 φ20 HC3200 142 52.5 136 53 25 45 45 37.5 3.2
ハイカップリング
