階段用足場段段段

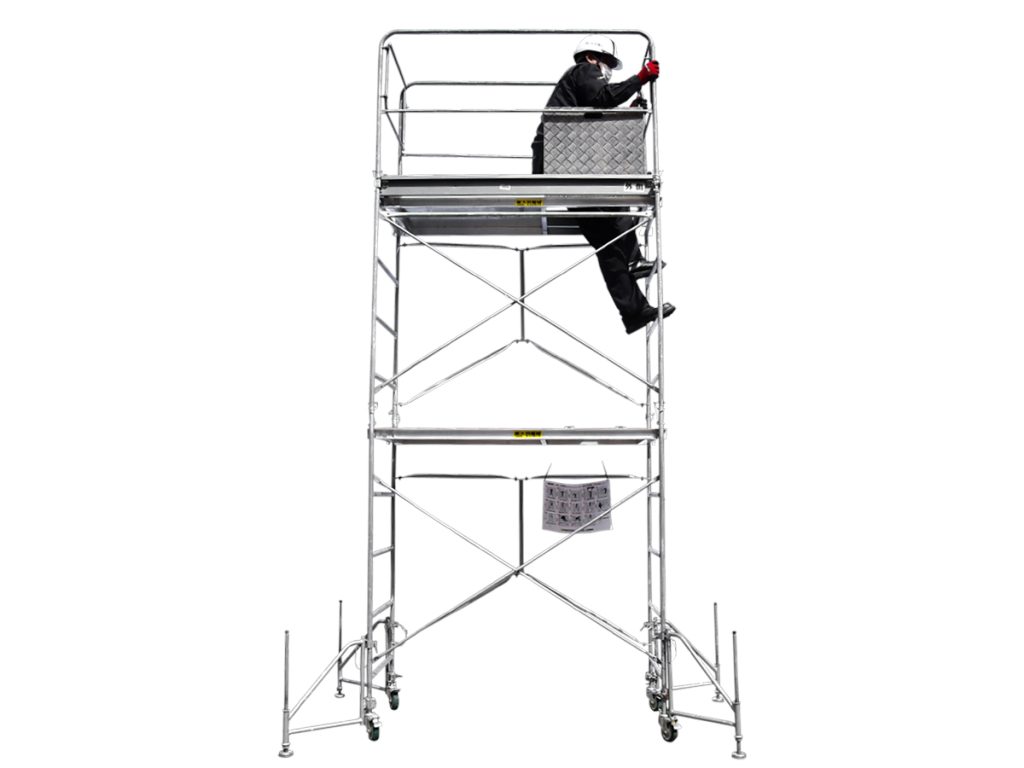

写真はⅢ型(1.2m+1.5m)と調整枠を使用しています(作業床高さは3600㎜)

用途

工事工程
仕上工事、改修工事
商品分類
足場関係

特長

  • 作業高さが3段階に調整できます。

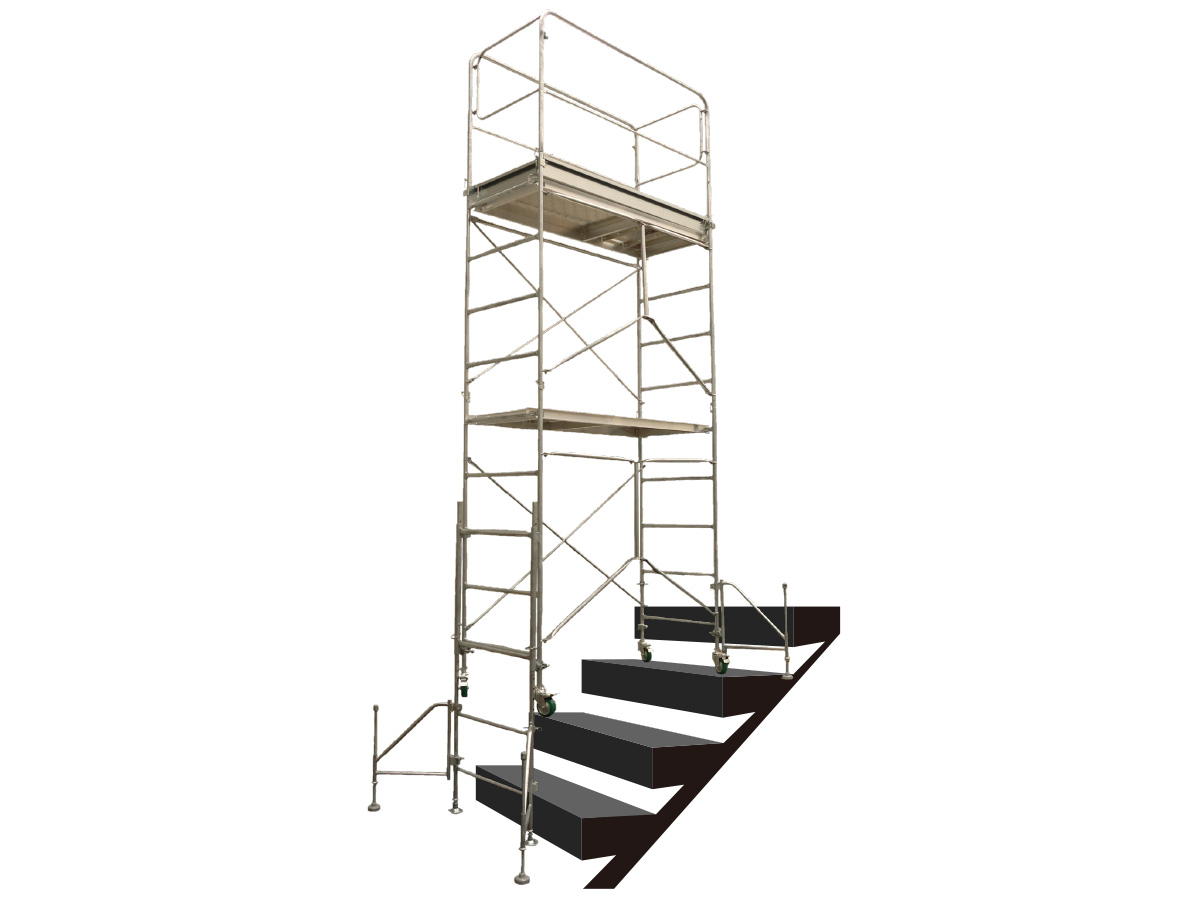

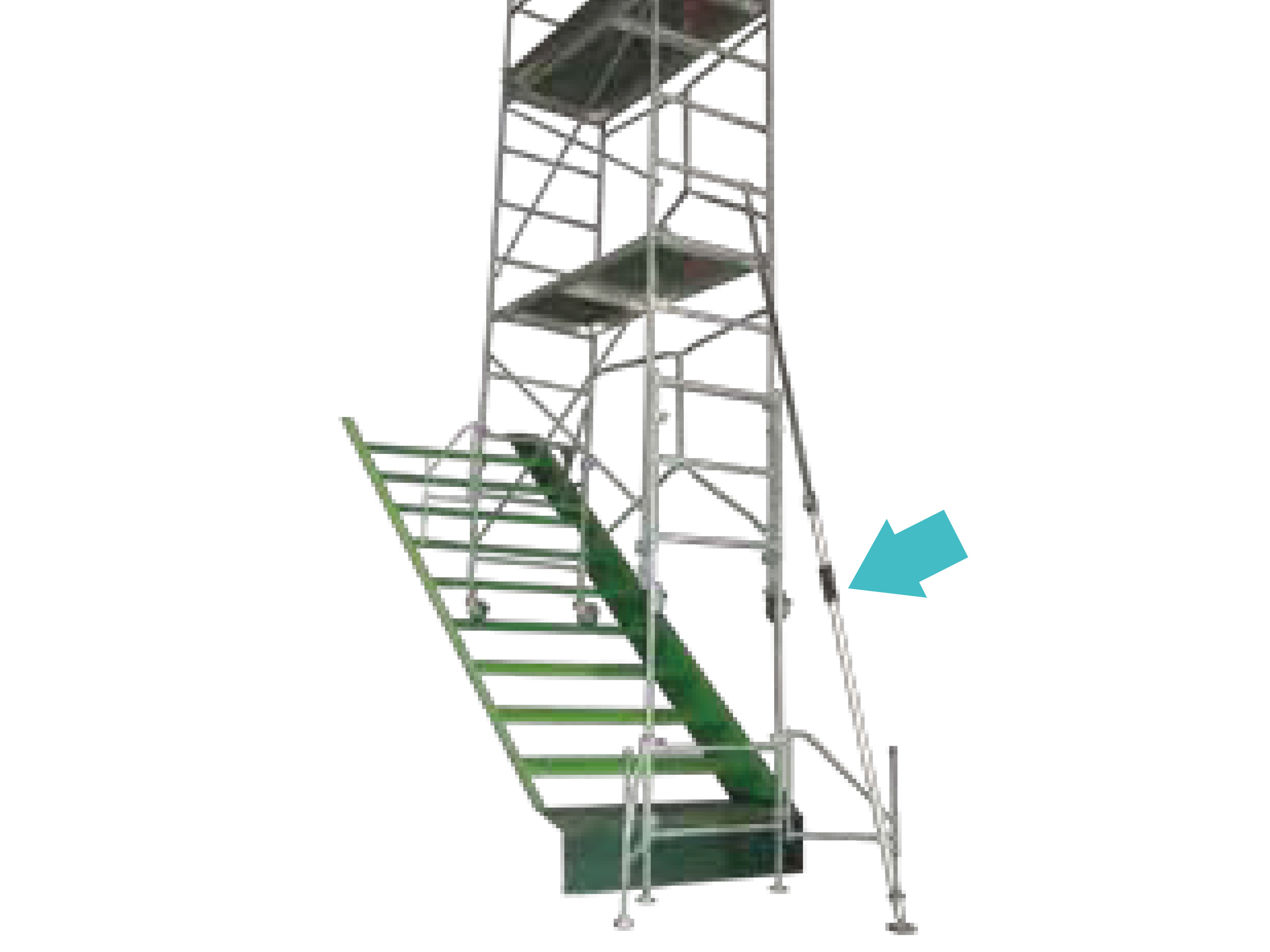

  • 調整枠を使用して、作業床高さを最大3.6mまで確保できます。
  • 作業床周囲に手すり、つま先板が付いており、安心して作業できます。
  • キャスター付きですので、容易に移動できます。
  • メッキ加工を施しておりますので、錆びません。
  • 最大作業床高さ3600mm ※階段使用時

仕様

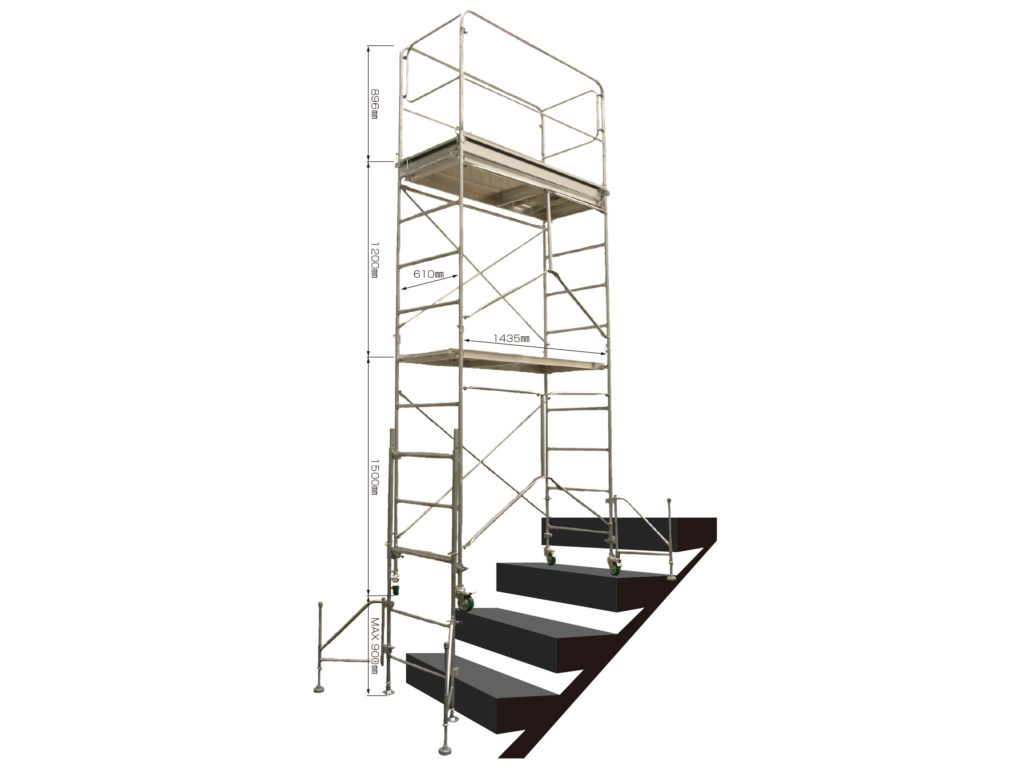

Ⅰ型 Ⅱ型 Ⅲ型
作業床高さ(mm) 1200 1500 2700



構成部材

部品名 単重(kg) 数量
Ⅰ型 Ⅱ型 Ⅲ型
1.2mはしご枠 8.3 1 1
1.5mはしご枠 9.9 1 1 1
手摺枠 3.2 2 2 2
交差筋交い 1.3 1 1 2
単棒手摺 0.9 1
アウトリガー 2.8 4 4 4
マンホール付踏み板 9.5 1 1 2
桁面つま先板 2.3 2 2 2
妻面つま先板 1.3 2 2 2
キャスター 1.2 4 4 4
重量合計(kg) 48.7 50.3 70.3
段差調整ユニット 8.7 1 1 1
フックボルト 2 2 2
重量合計(調整枠付き) 57.4 59.0 79.0

注意事項

  • 許容積載荷重150kg以上で使用しないこと。
  • 製品を改造し、本来の目的以外に使用しないこと。
  • 作業床上での、脚立、架台、はしご等を使用しないこと。
  • 人を乗せたまま移動させないこと。
  • 手すりに乗らないこと。
  • 「交叉筋違い」を取外さないこと。
  • 使用前に全体、及び各部を点検し異常の無いことを確認すること。
  • 使用中に激しい衝撃を受けたものは使用しないこと。
  • 製品の曲がり、変形等の原因になるような取り扱いをしないこと。
