自在階段法面2号

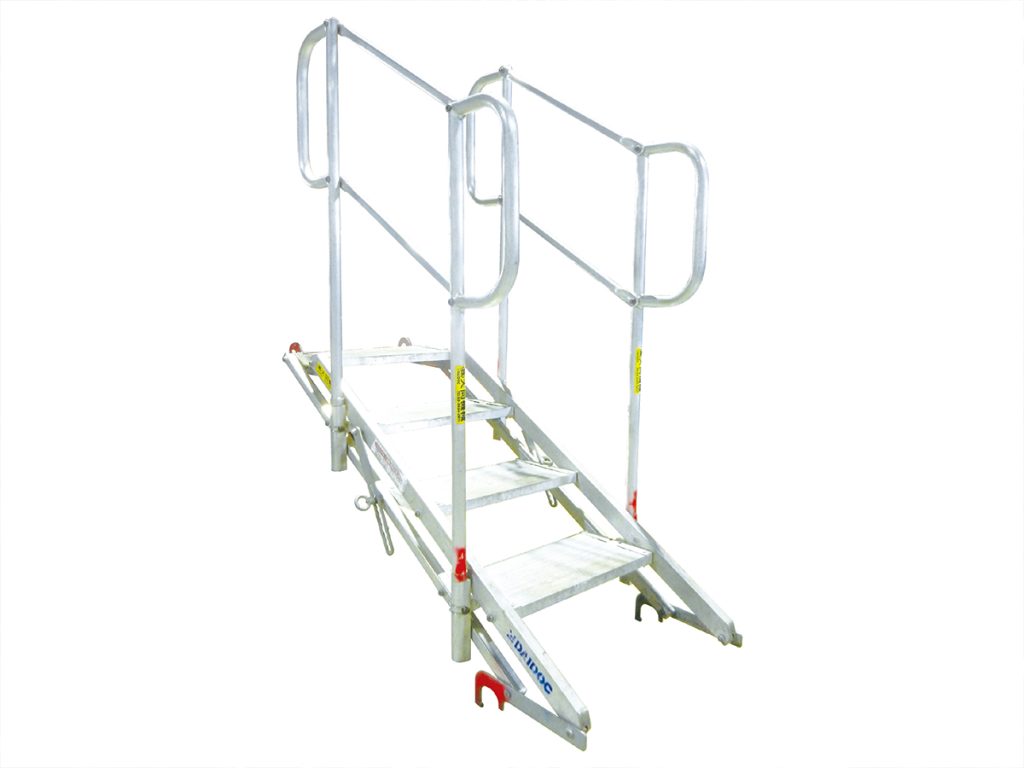

法面2号

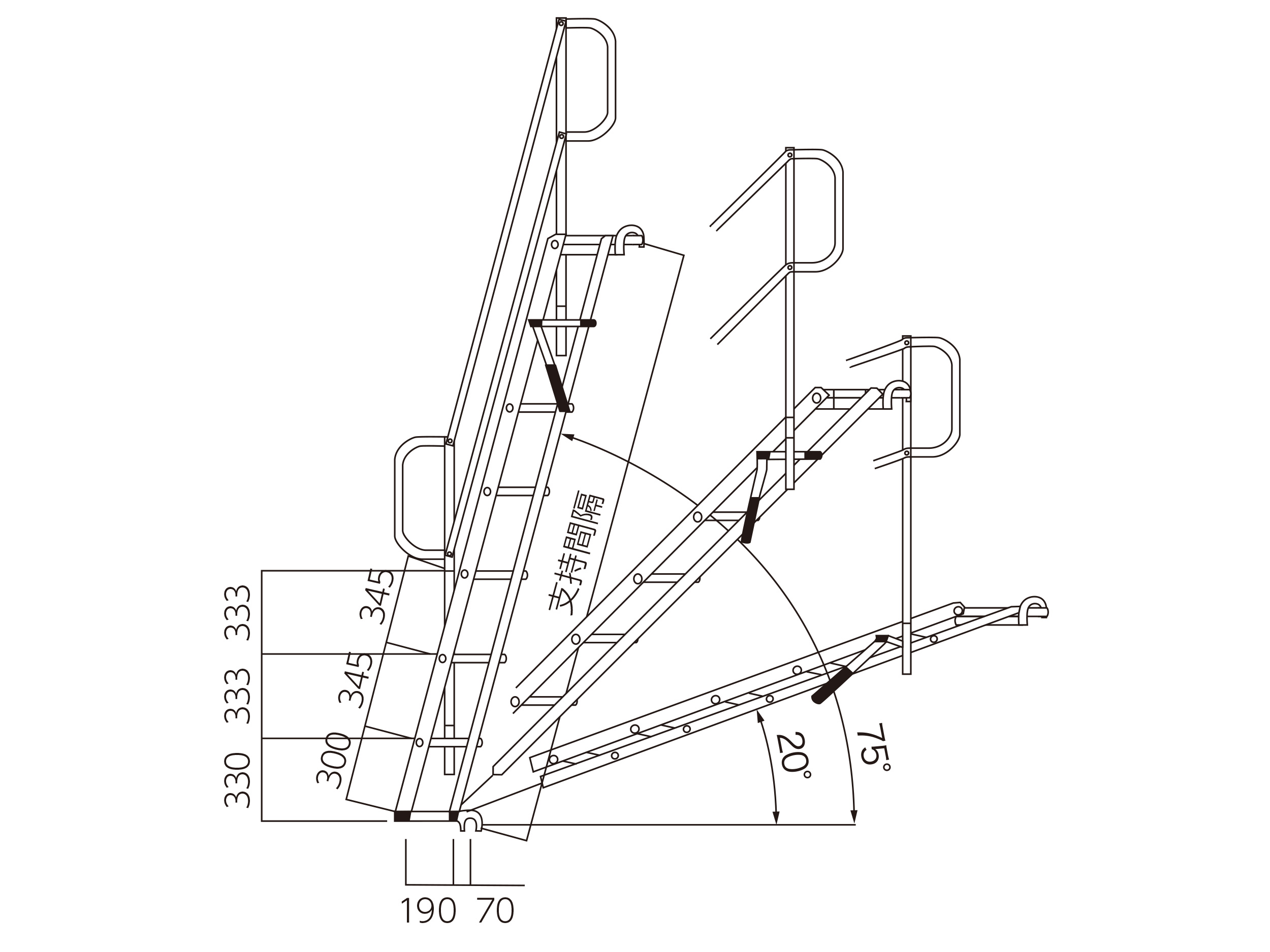

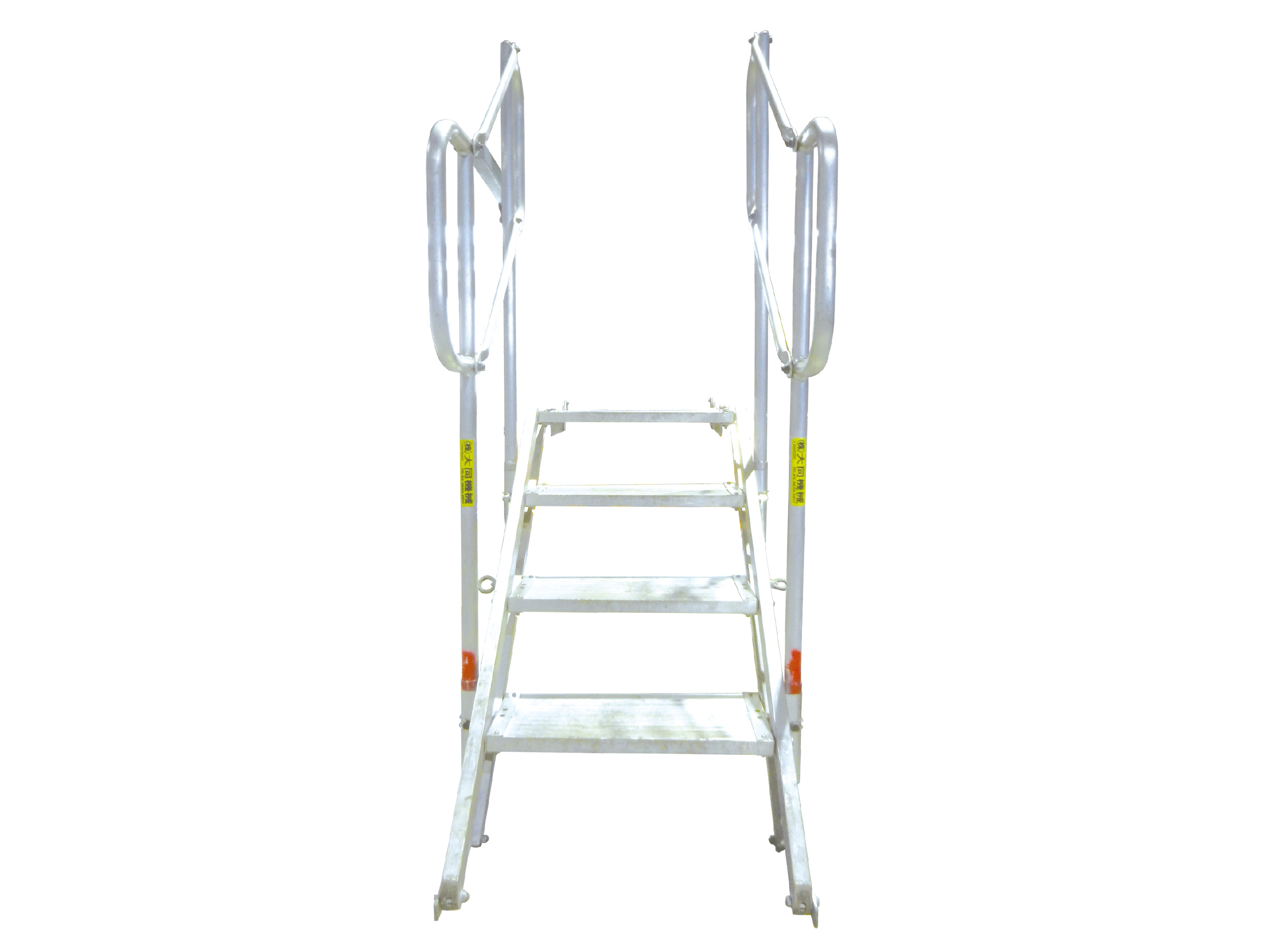

正面

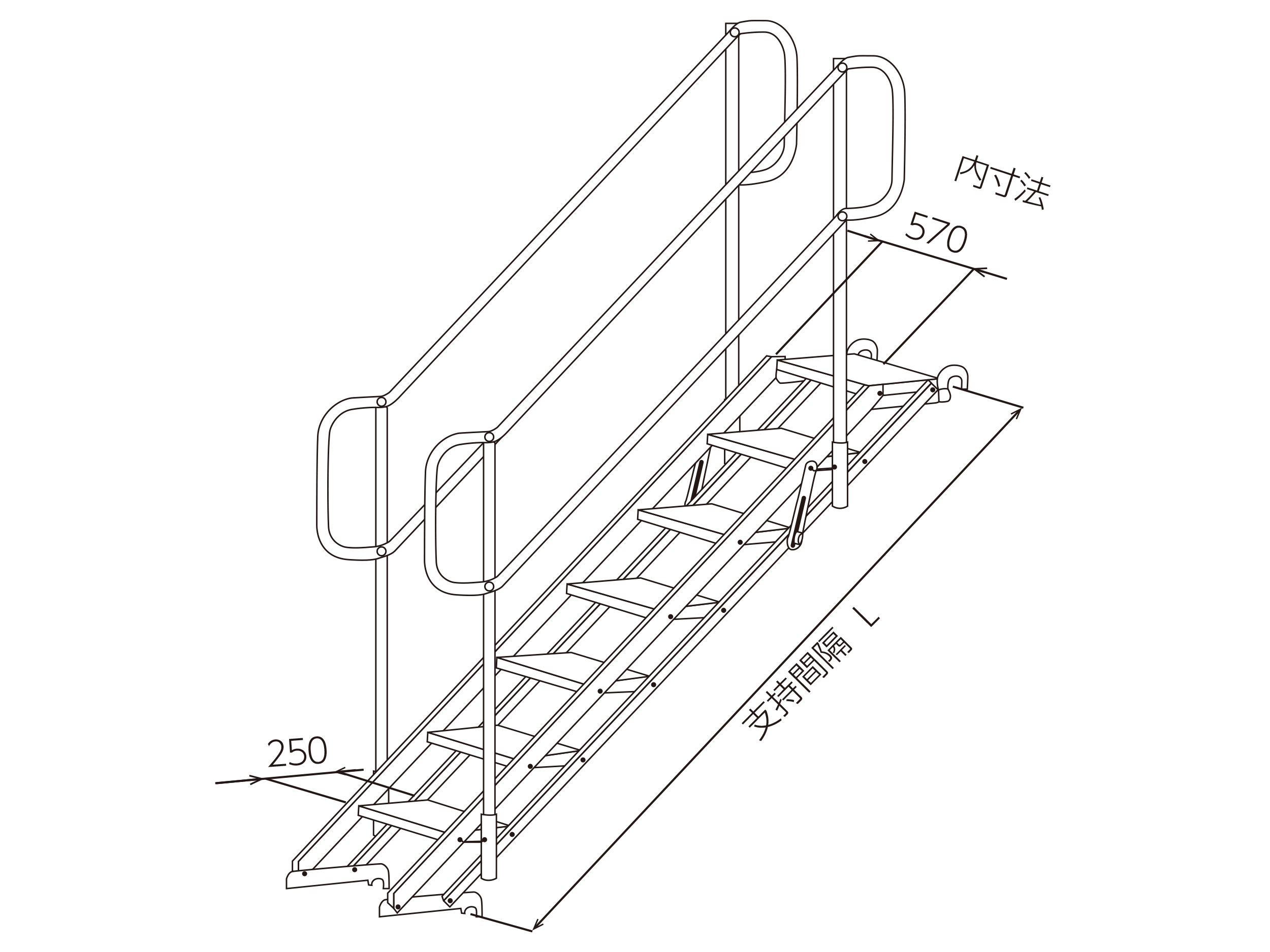

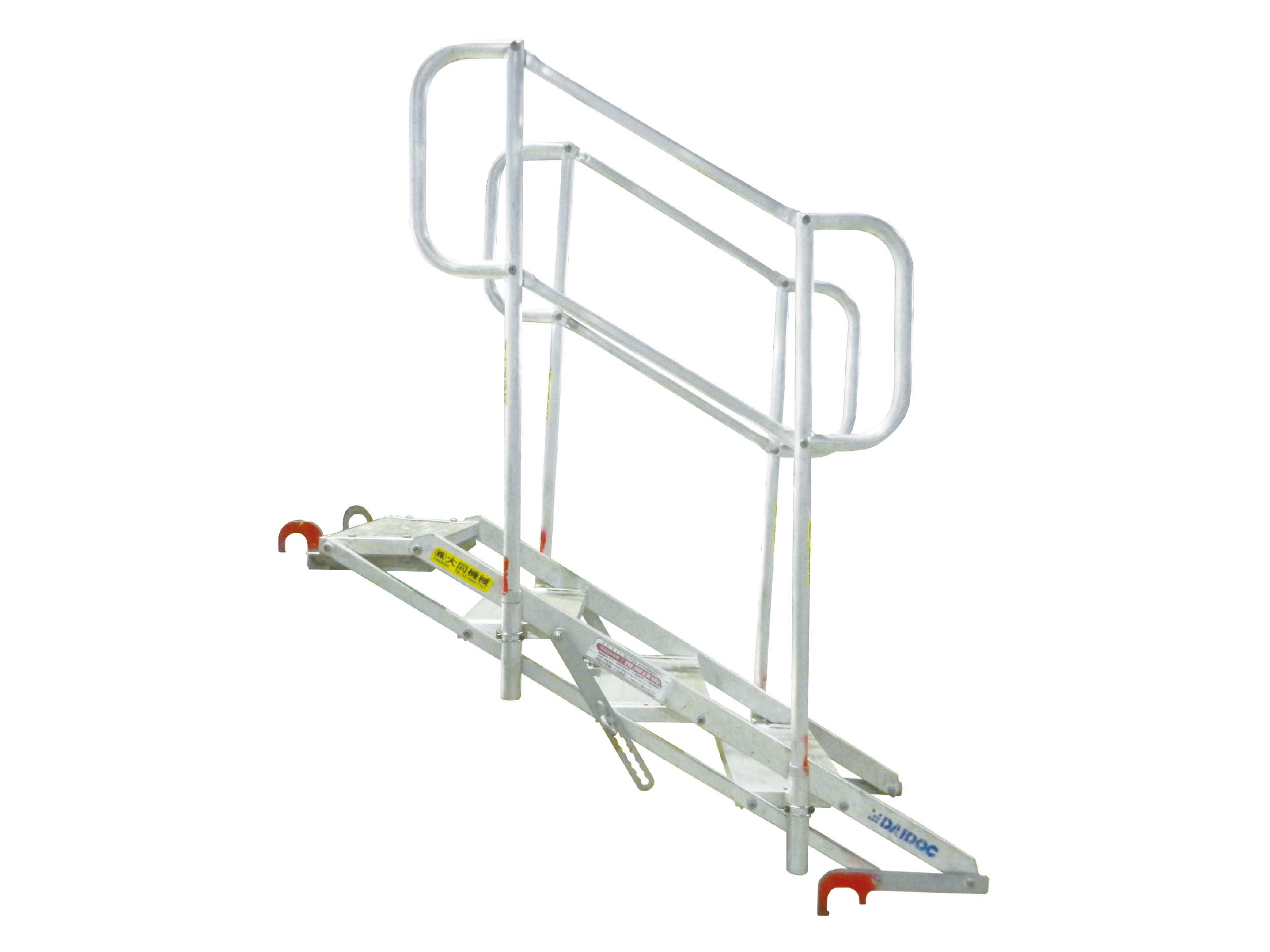

側面

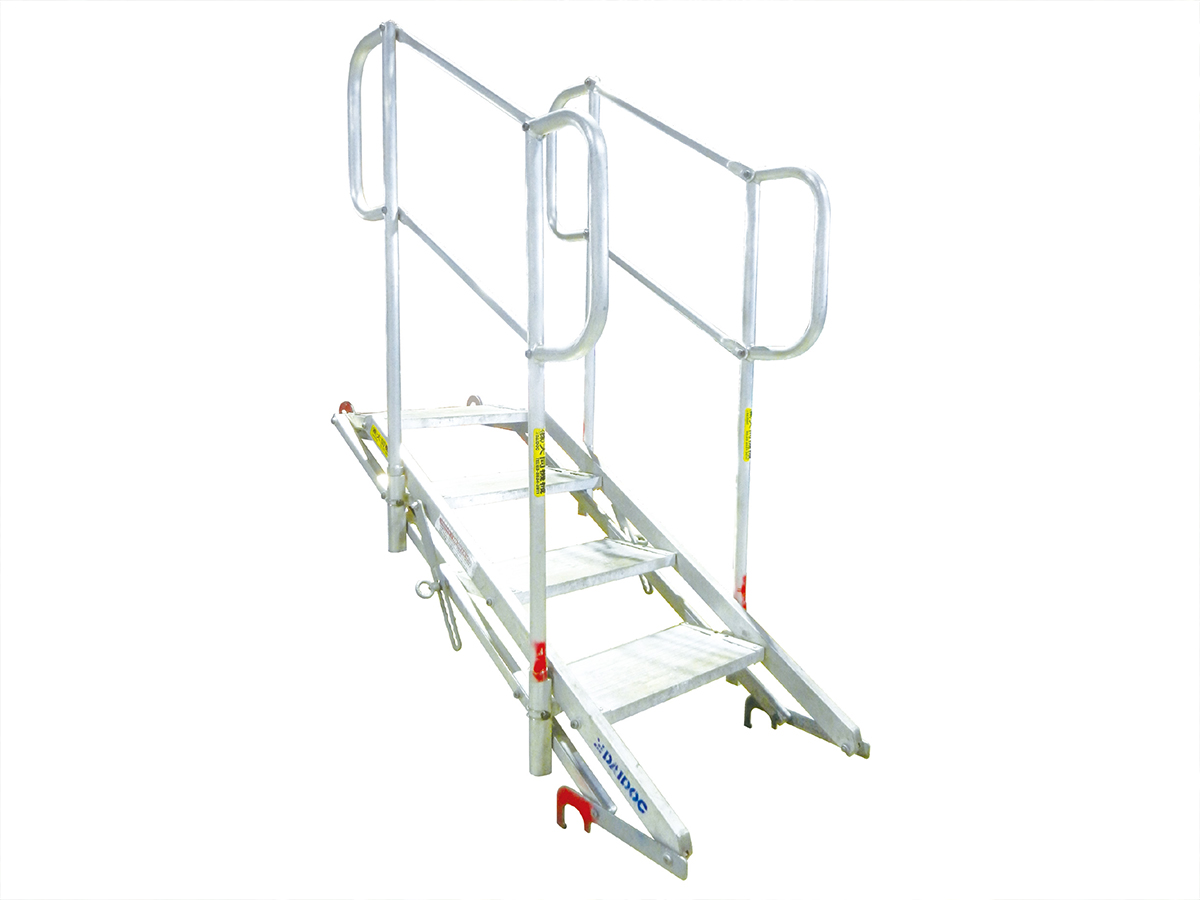

法面2号

用途

工事工程
地下工事
商品分類
足場関係

特長

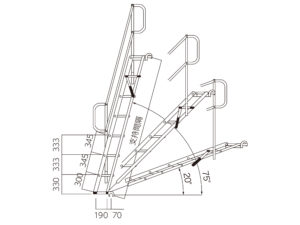

  • 取付設定角度が自在に設定できます(20度〜75度)
  • 角度の調整が手摺を利用したテコの原理で簡単に行えます（手摺が鉛直になればステップは水平になります）
  • あらゆる角度の設置において、最上段の手摺の手がかりが近く安心して昇降出来ます
  • 専用ブラケットの取り付けにより斜面での作業ステージの設置が可能です
  • アルミ合金製で軽量、足元の悪い斜面でも設置が容易に出来ます
  • 階段全体(手摺は着脱式)がユニットの為、従来の設置工数を大幅に削減出来ます(従来工数の約90％削減)

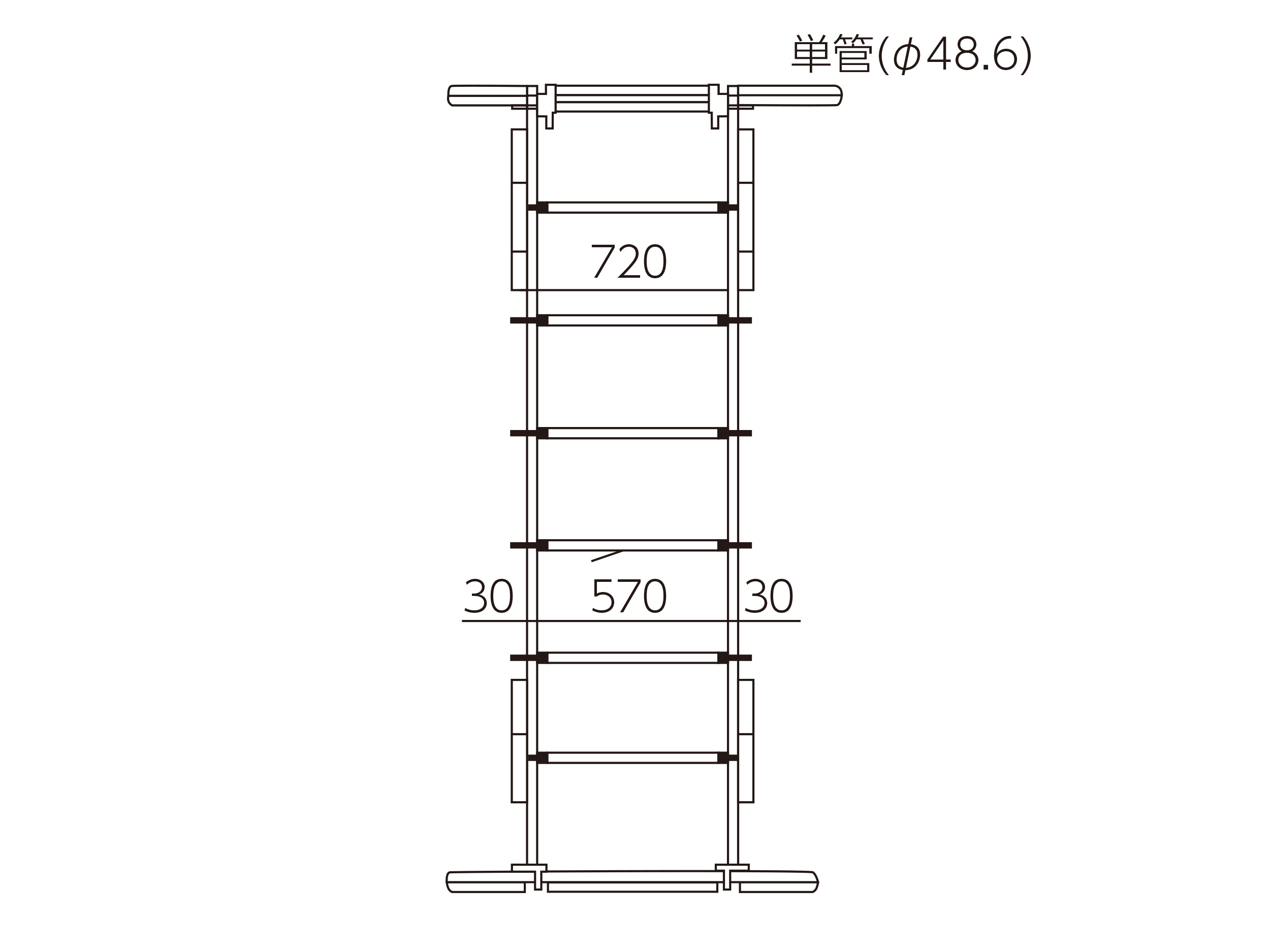

  • 本体重量が最大で28.5kgと軽量、又、ステップ巾が570㎜と幅広になっています
  • 許容荷重が(中央集中荷重)250kgと安全設計になっています

2020年3月まで国土交通省「NETIS」に登録されておりました。（登録番号:KT-090046-VE)

仕様

型式 支持間隔 L(㎜) 本体自重(kg) 手摺自重(kg) 踏み板 許容荷重(kgf) 取付角度
N-12 1380 15.0 3.6/片側 4段 250 20°〜75°
N-20 2415 22.5 4.5/片側 7段
N-30 3105 28.5 5.0/片側 9段

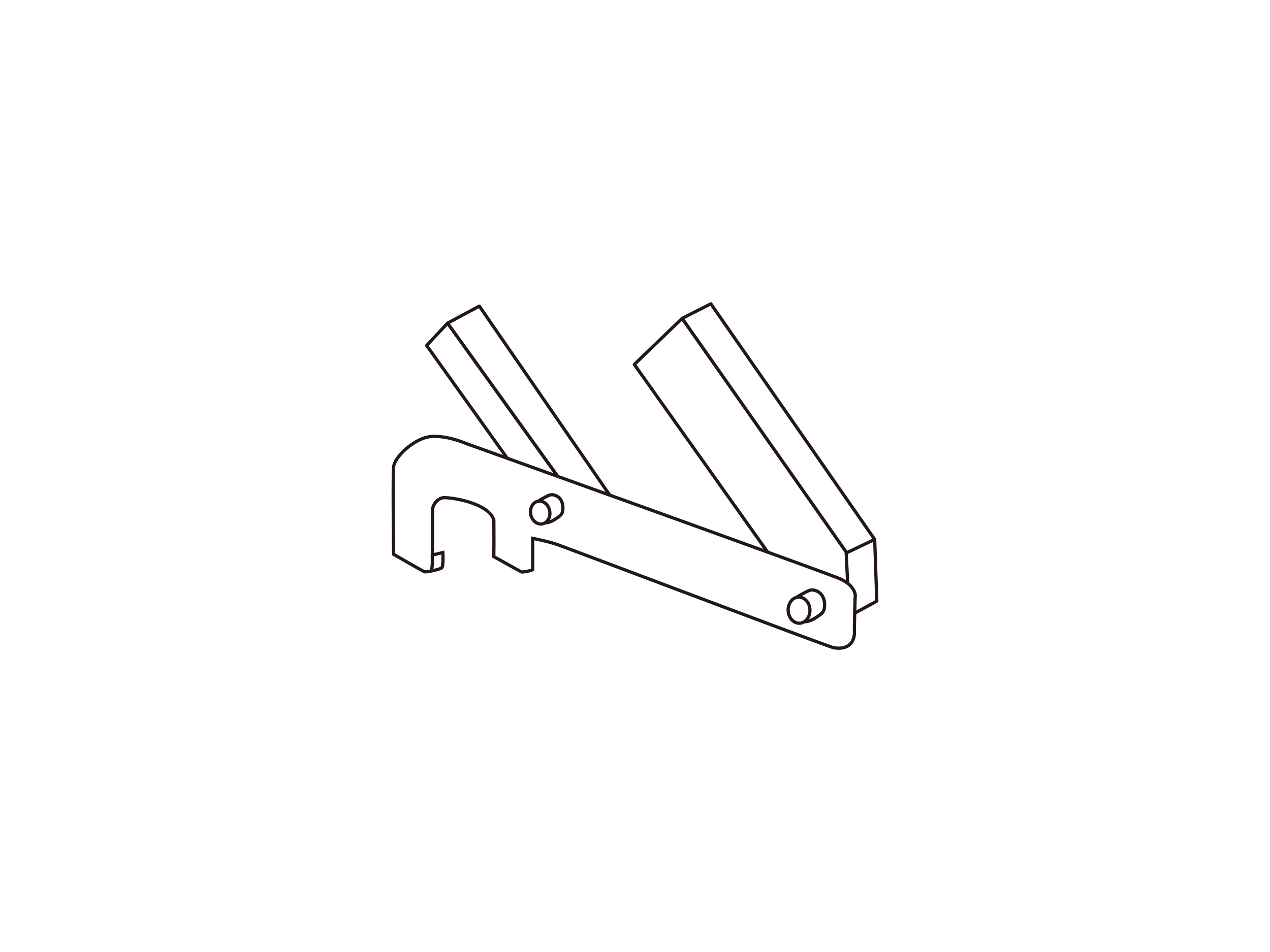

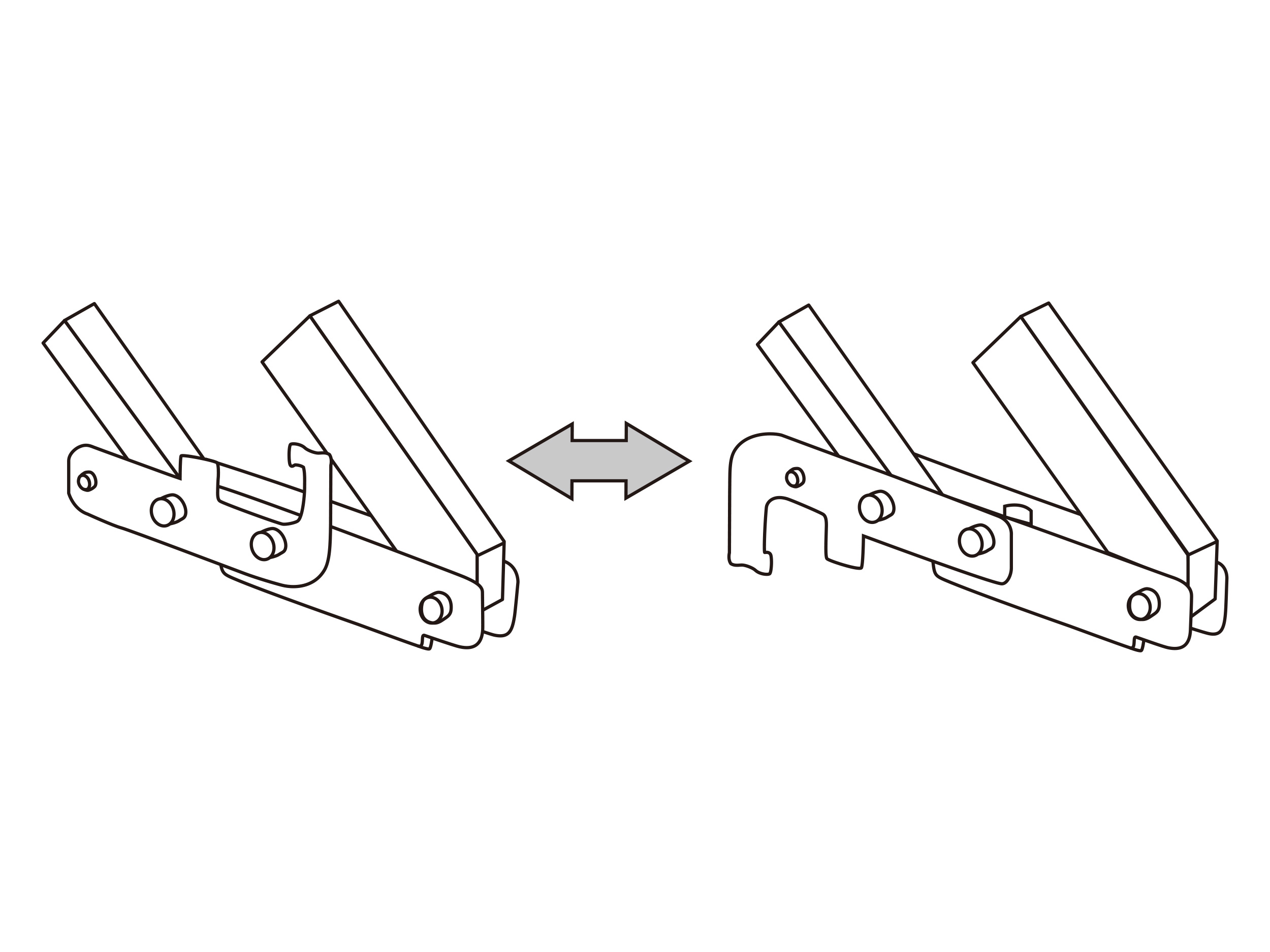

下部フック

標準タイプ

兼用タイプ

使用手順

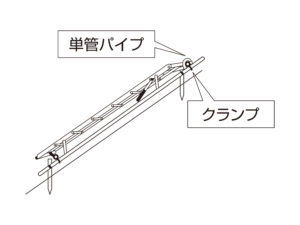

単管併用設置の場合

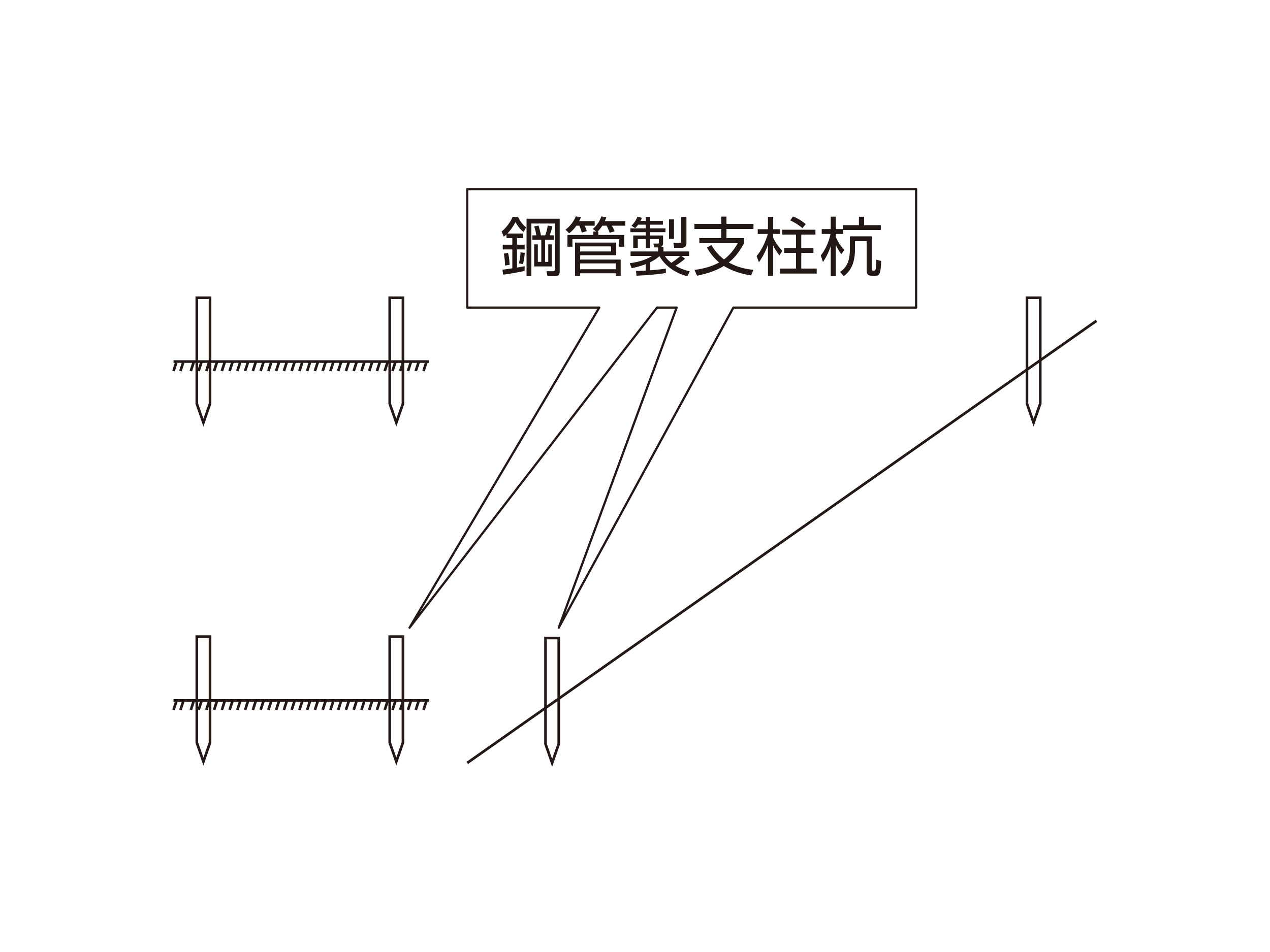

①法面に鋼管製支柱杭を打ち込む。

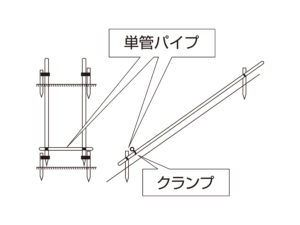

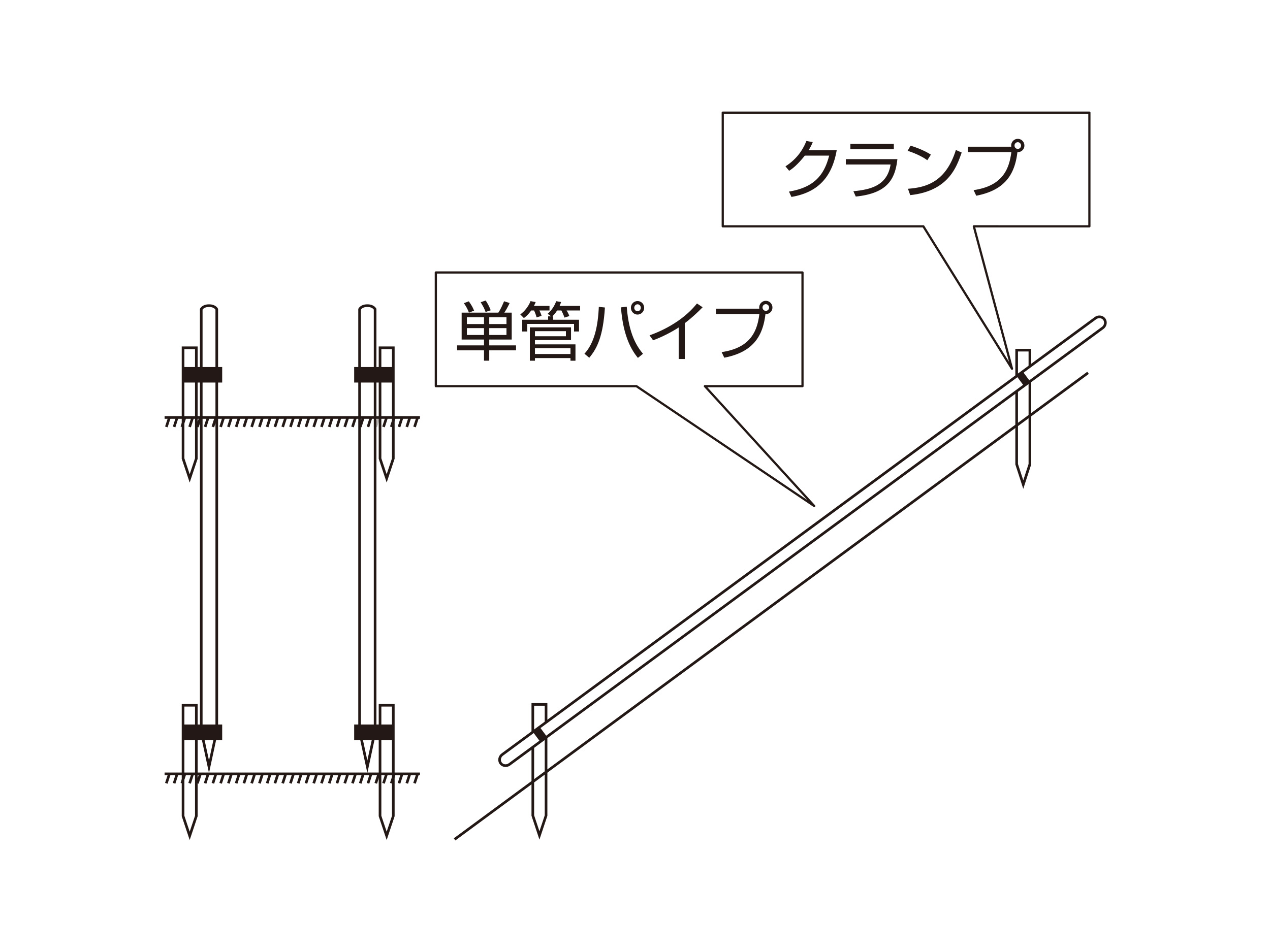

②単管パイプを斜面方向に流し、クランプ等で固定する。

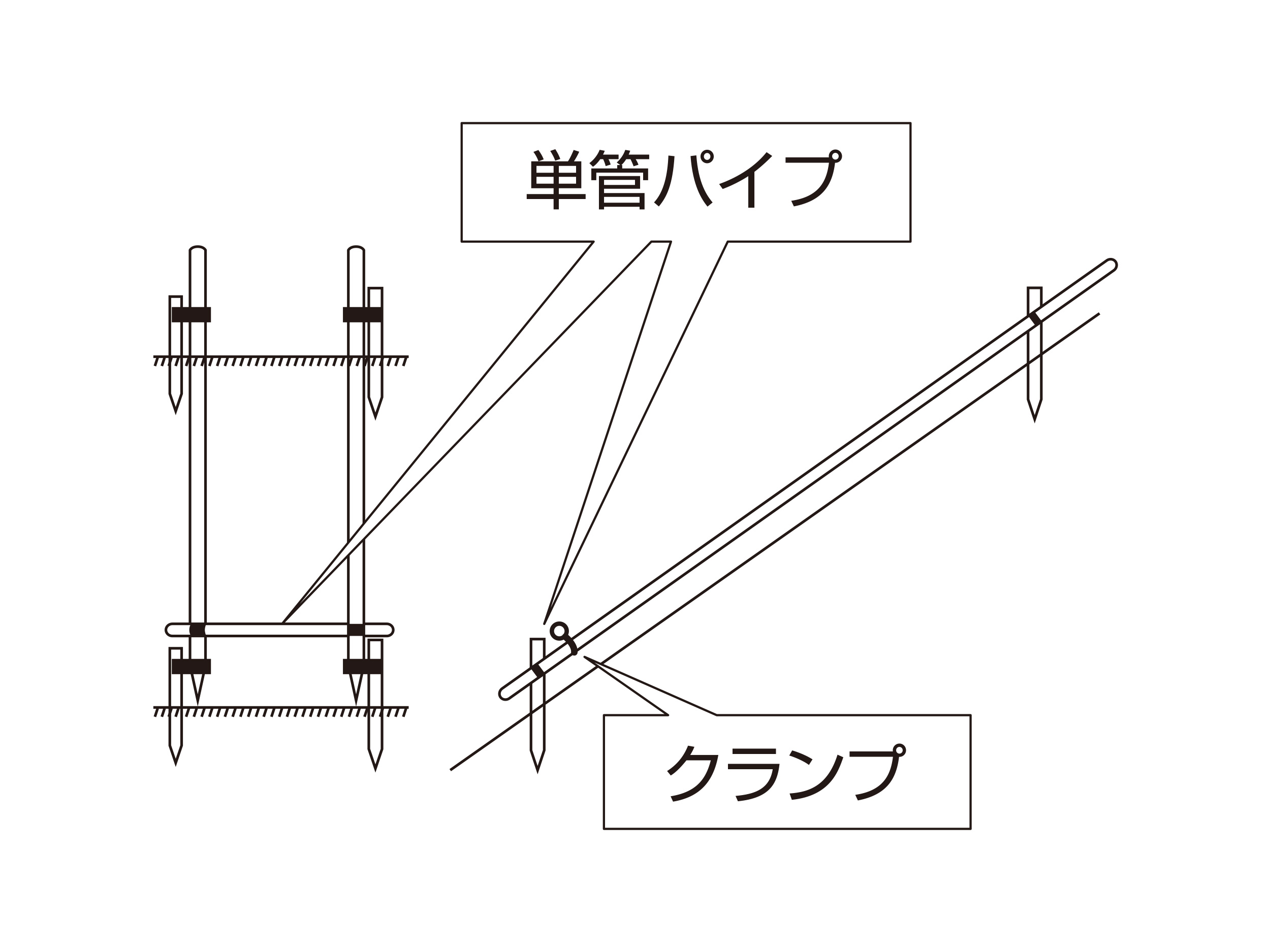

③単管パイプを横に流し、クランプ等で固定する。

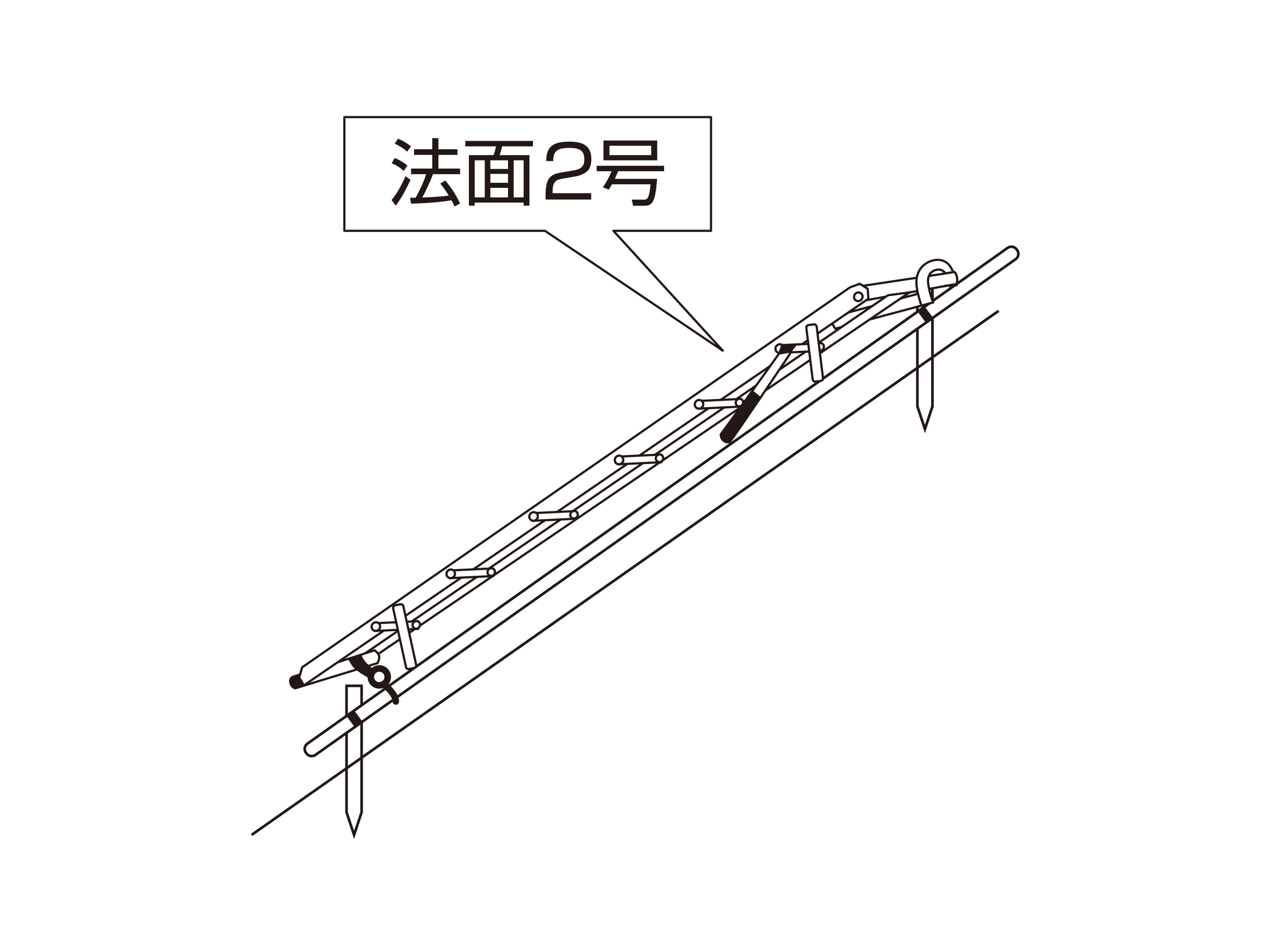

④法面2号を下側からはめ込む。

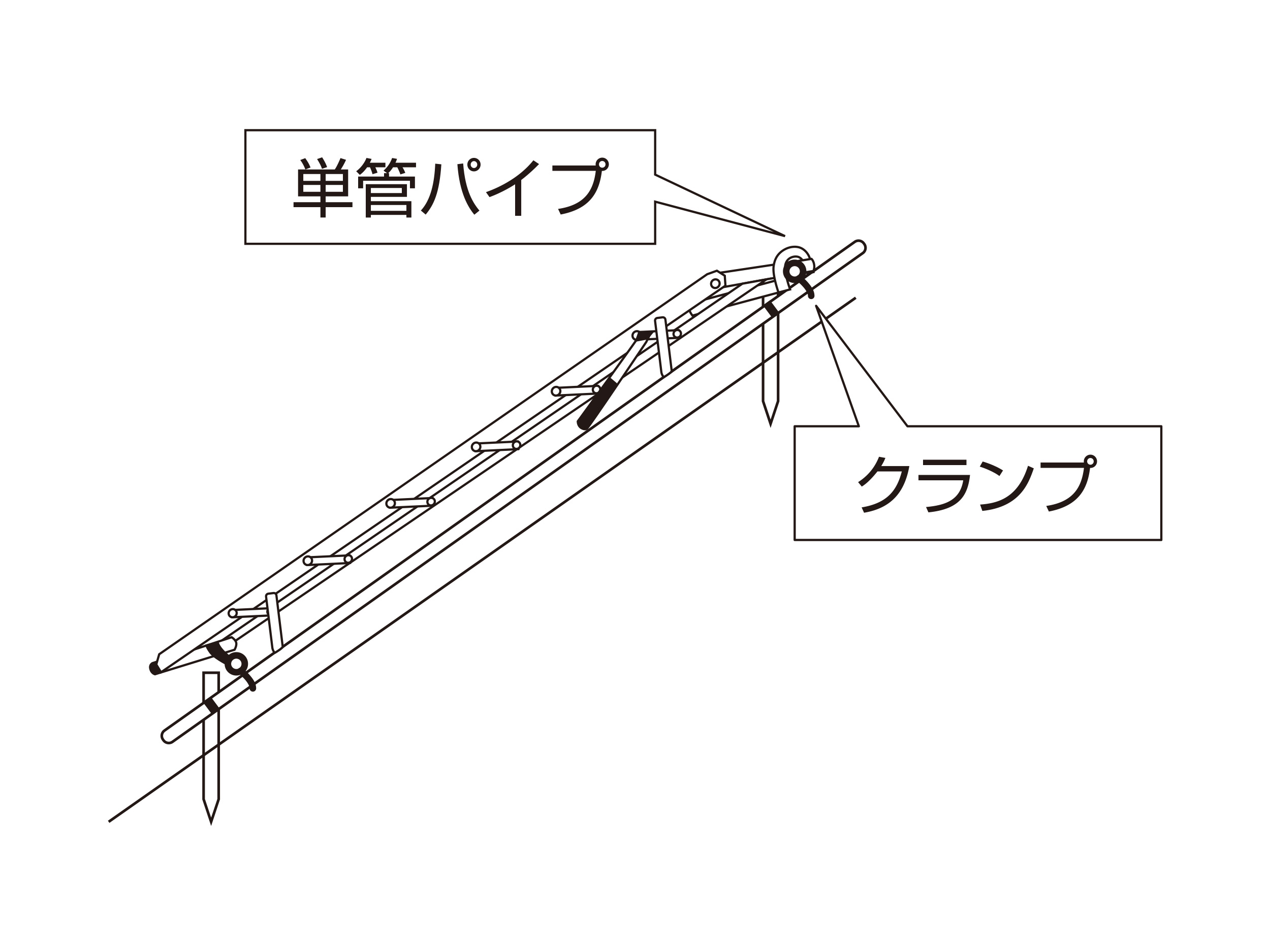

⑤上側の単管パイプを斜面に流した単管パイプにクランプ等で固定する。

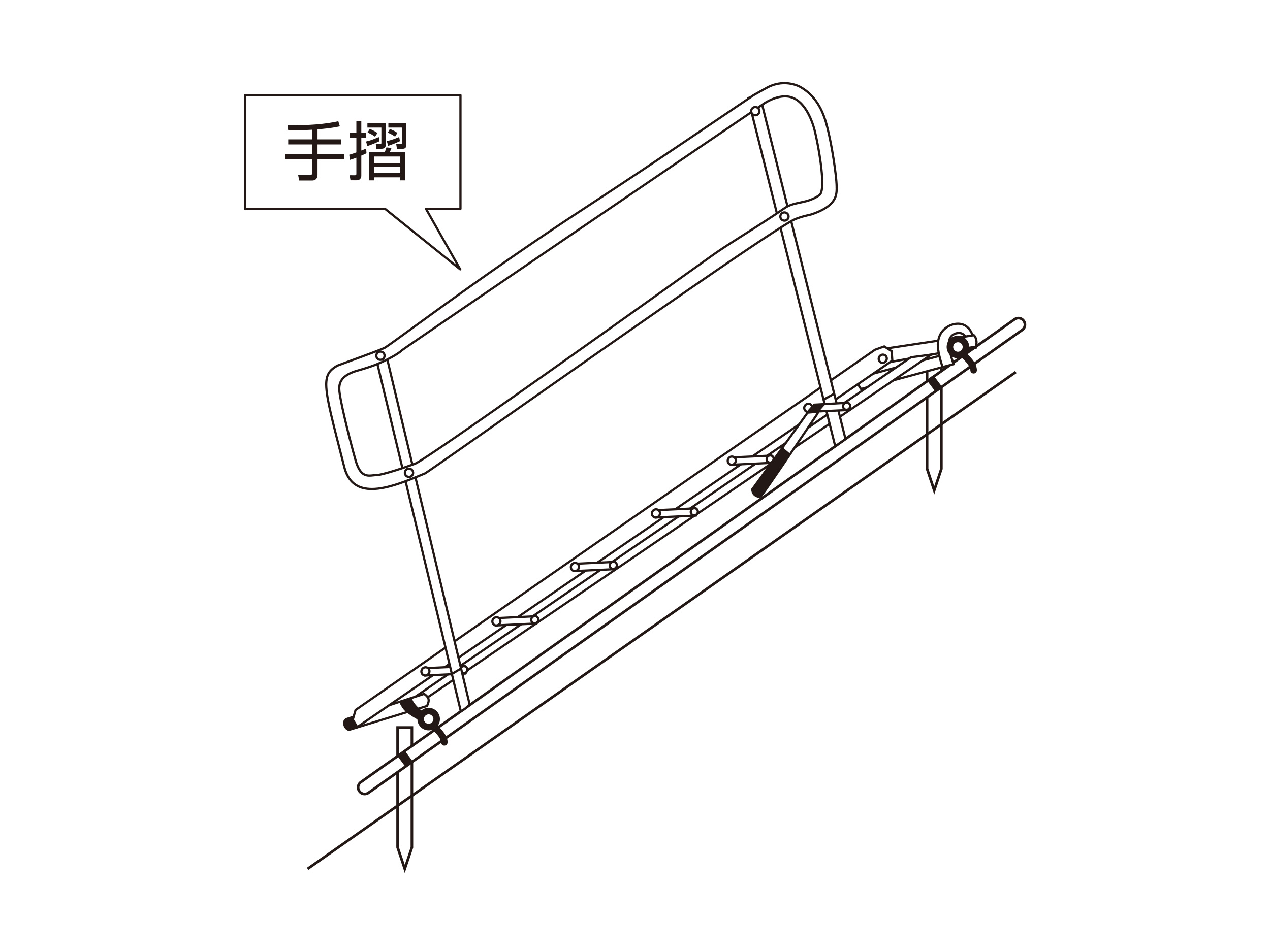

⑥手摺を差し込む。

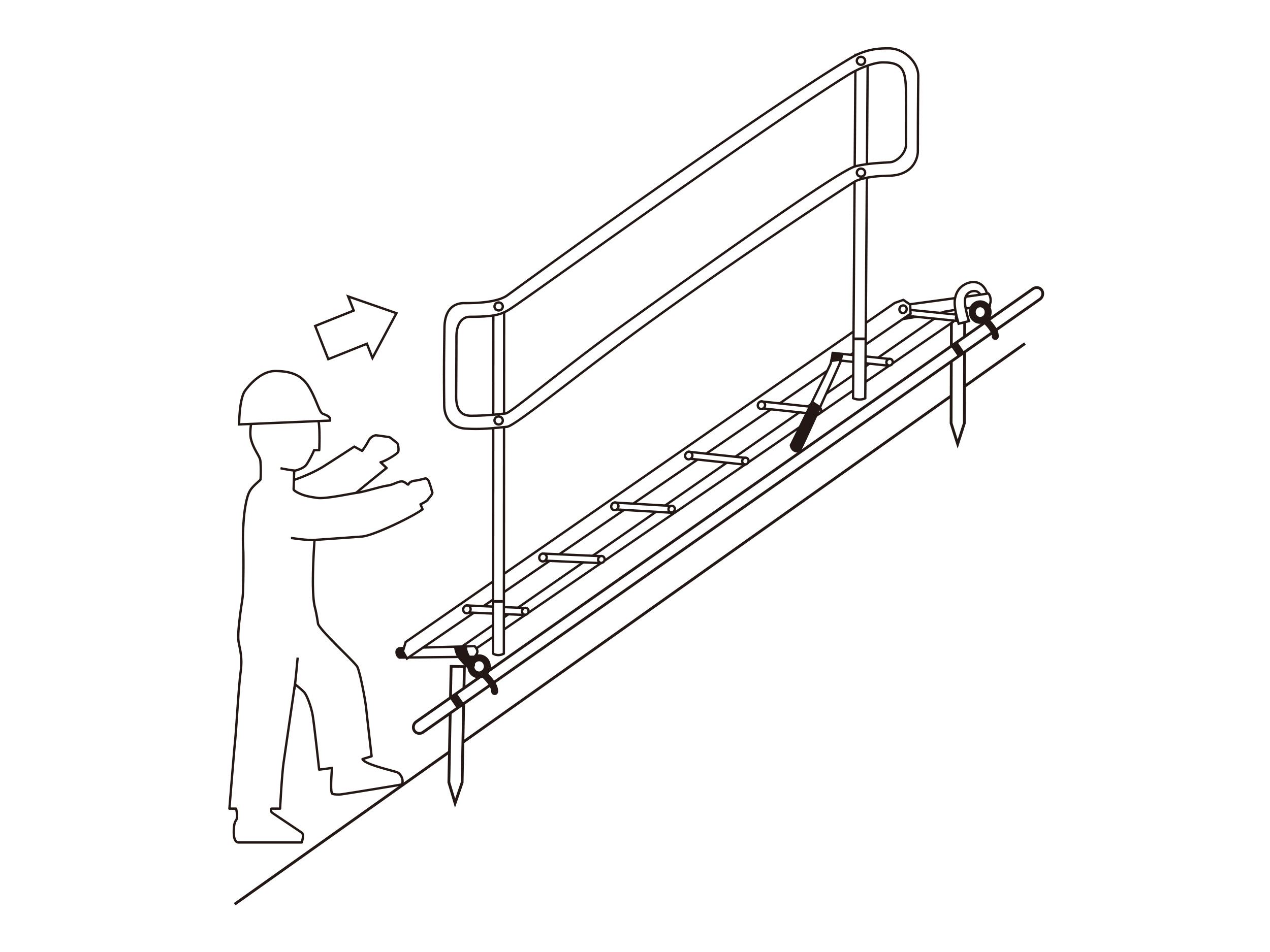

⑦手摺ごと持ち上げて、踏み面の角度を調整する。

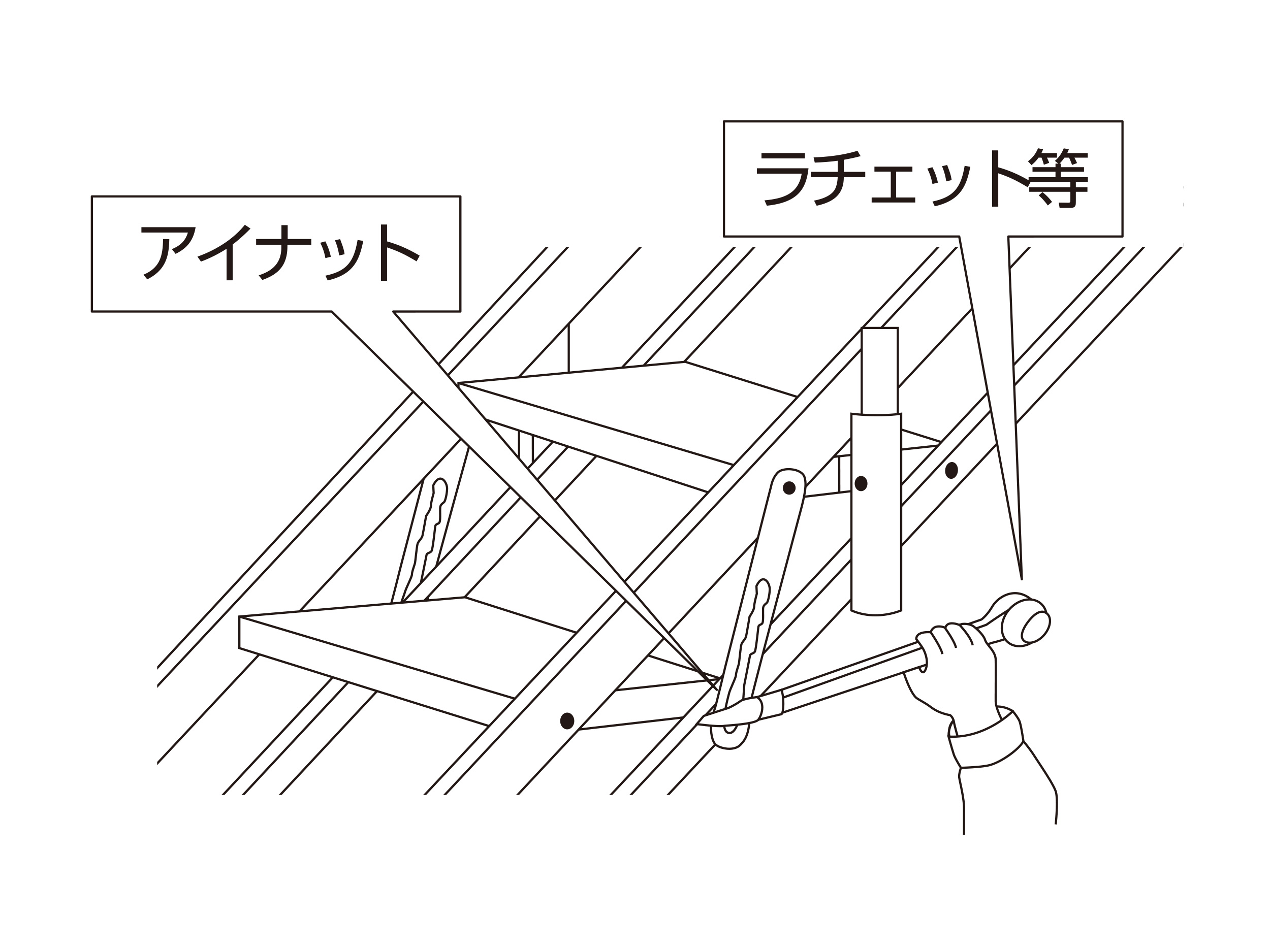

⑧アイナットを締め角度を固定する。

オプション

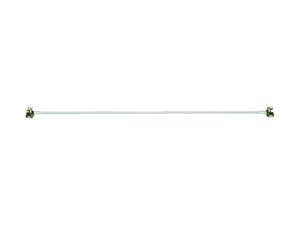

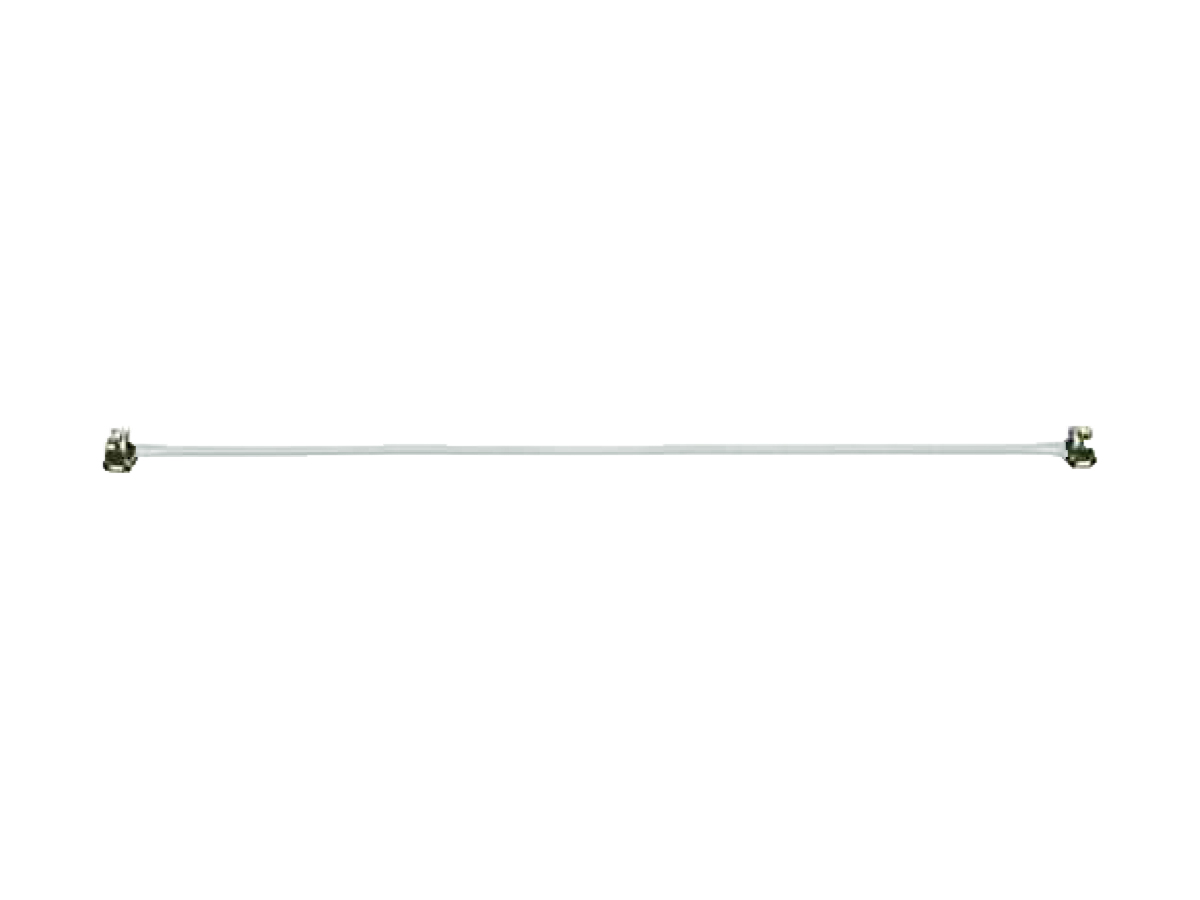

オプション手摺

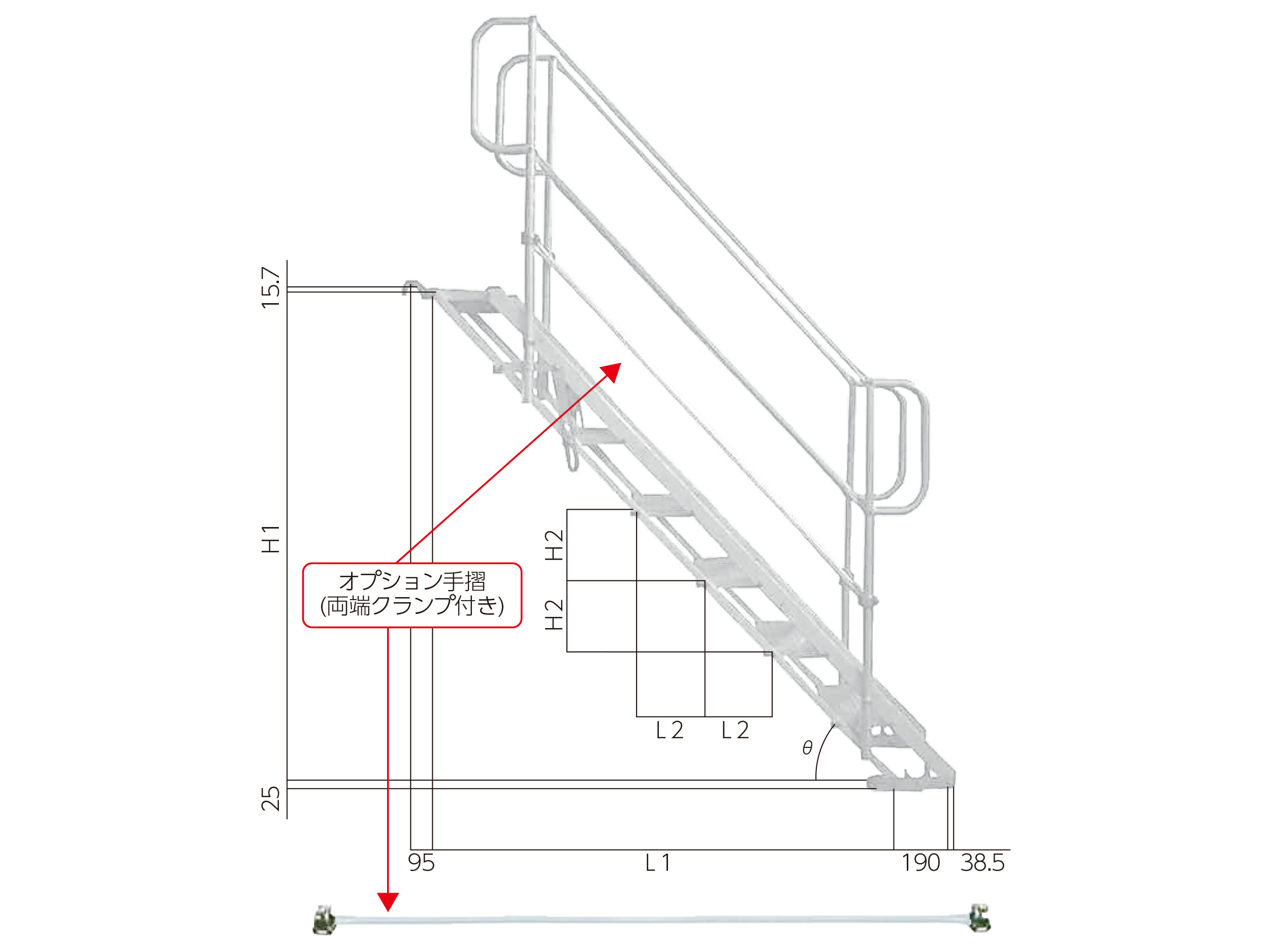

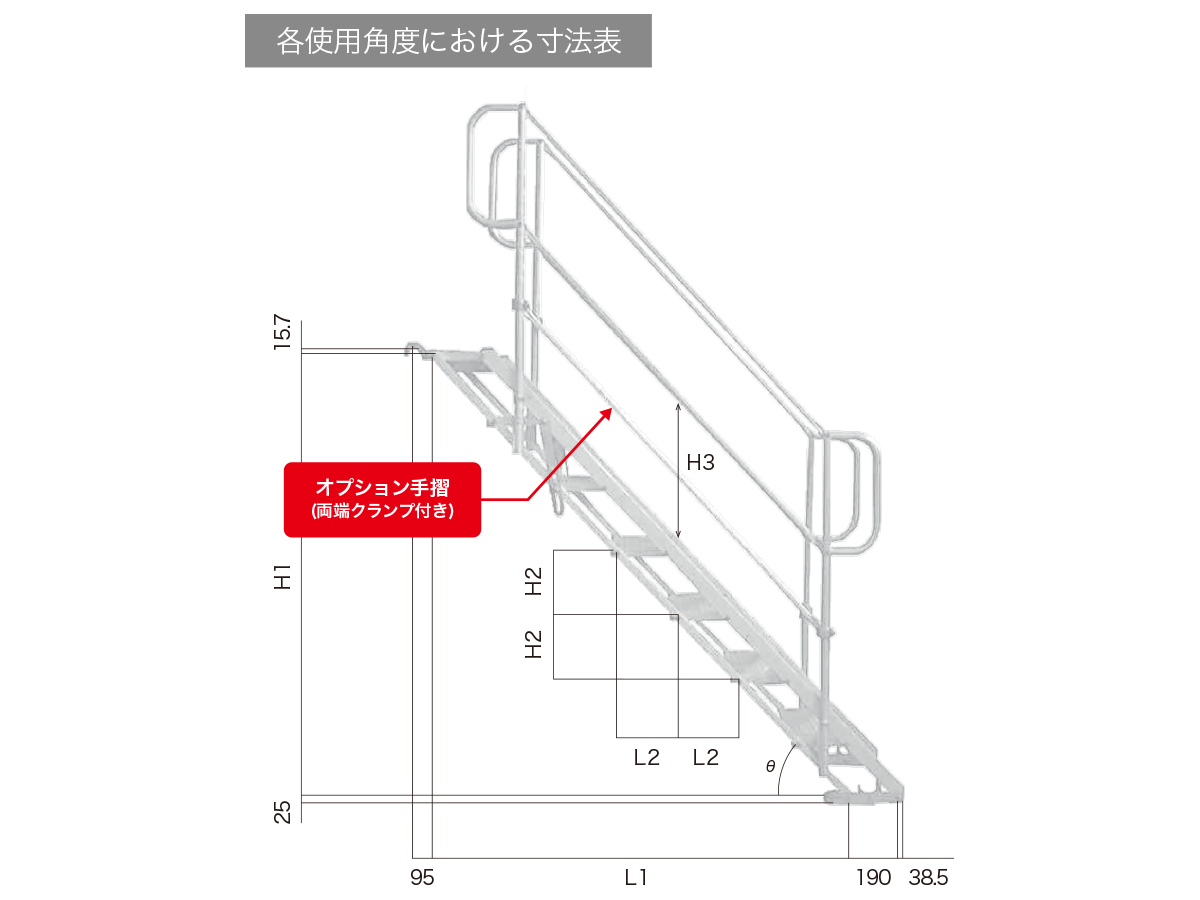

各使用角度における寸法表

θ 型式 H1 L1 H2 L2 H3
20° N-12 470 1250 121 323 651
N-20 834 2219
N-30 1077 2864
28° N-12 631 1176 163 304 632
N-20 1121 2088
N-30 1447 2696
35° N-12 763 1096 197 283 612
N-20 1354 1945
N-30 1748 2512
41° N-12 876 1008 226 260 589
N-20 1555 1789
N-30 2007 2310
47° N-12 975 912 252 236 562
N-20 1730 1620
N-30 2234 2091
53° N-12 1062 810 274 209 528
N-20 1885 1437
N-30 2433 1856
58° N-12 1137 700 294 181 483
N-20 2019 1242
N-30 2606 1603
64° N-12 1201 582 311 150 419
N-20 2133 1033
N-30 2754 1334
70° N-12 1254 457 324 118 317
N-20 2227 812
N-30 2875 1048
75° N-12 1295 325 333 84 129
N-20 2299 577
N-30 2968 745

※垂直方向のスキマ[H3] が500mmを超える場合は、オプション手摺での対策が必要となります。

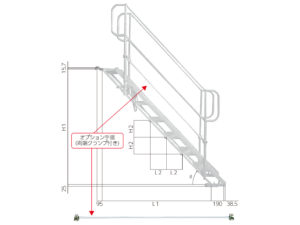

法面2号使用寸法
