アルミ合金製吊足場トビック

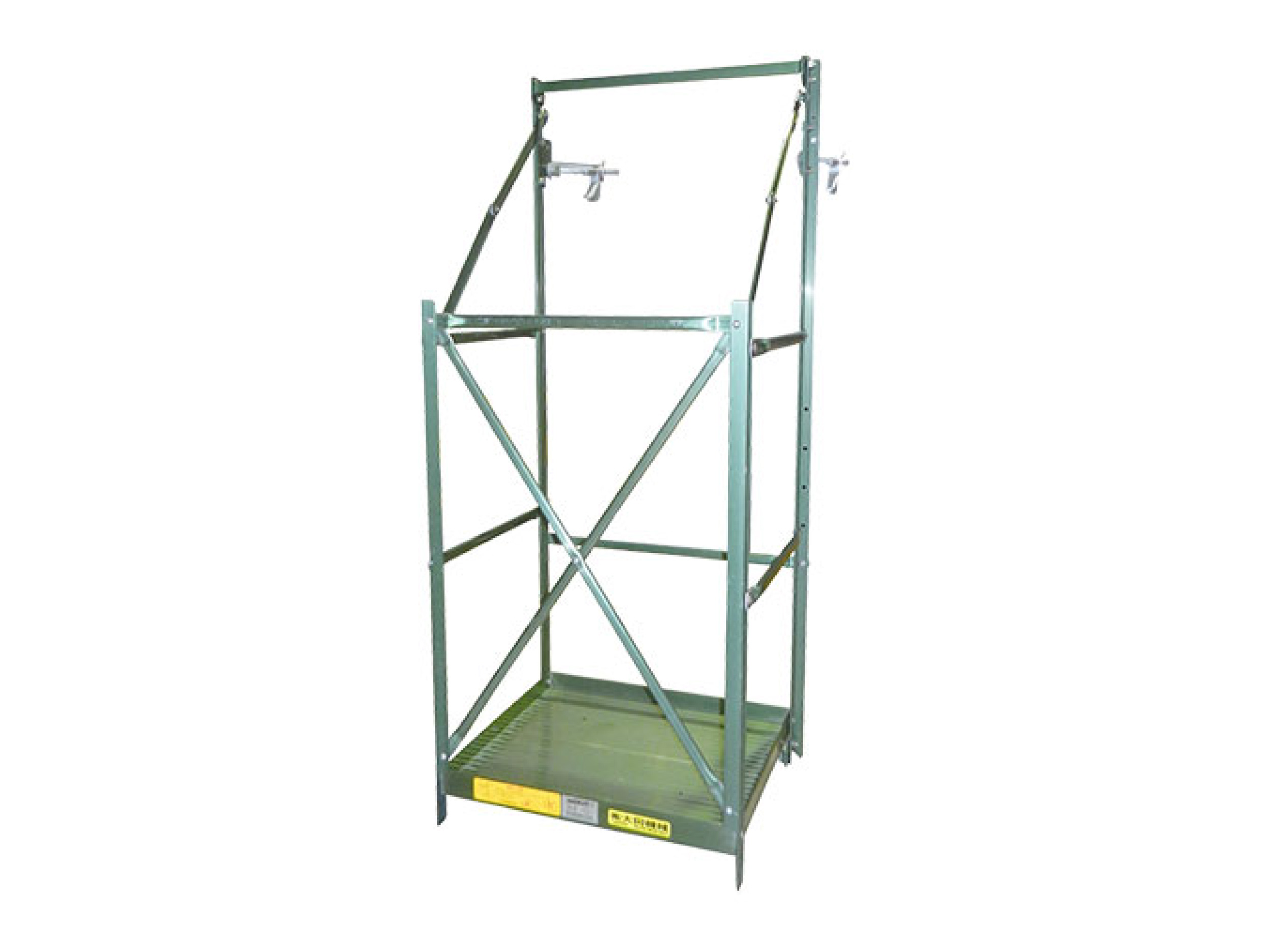

トビック

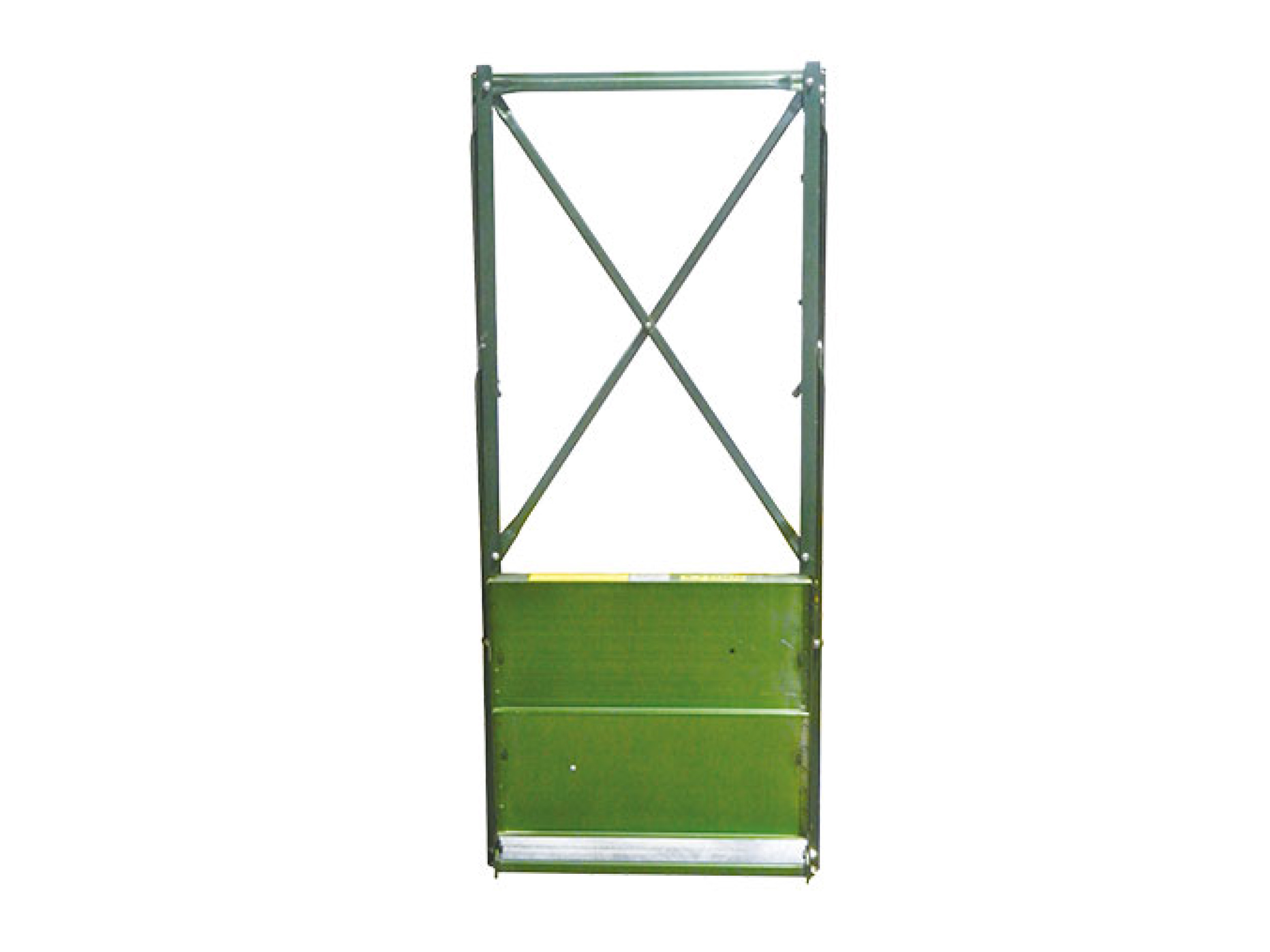

トビック正面

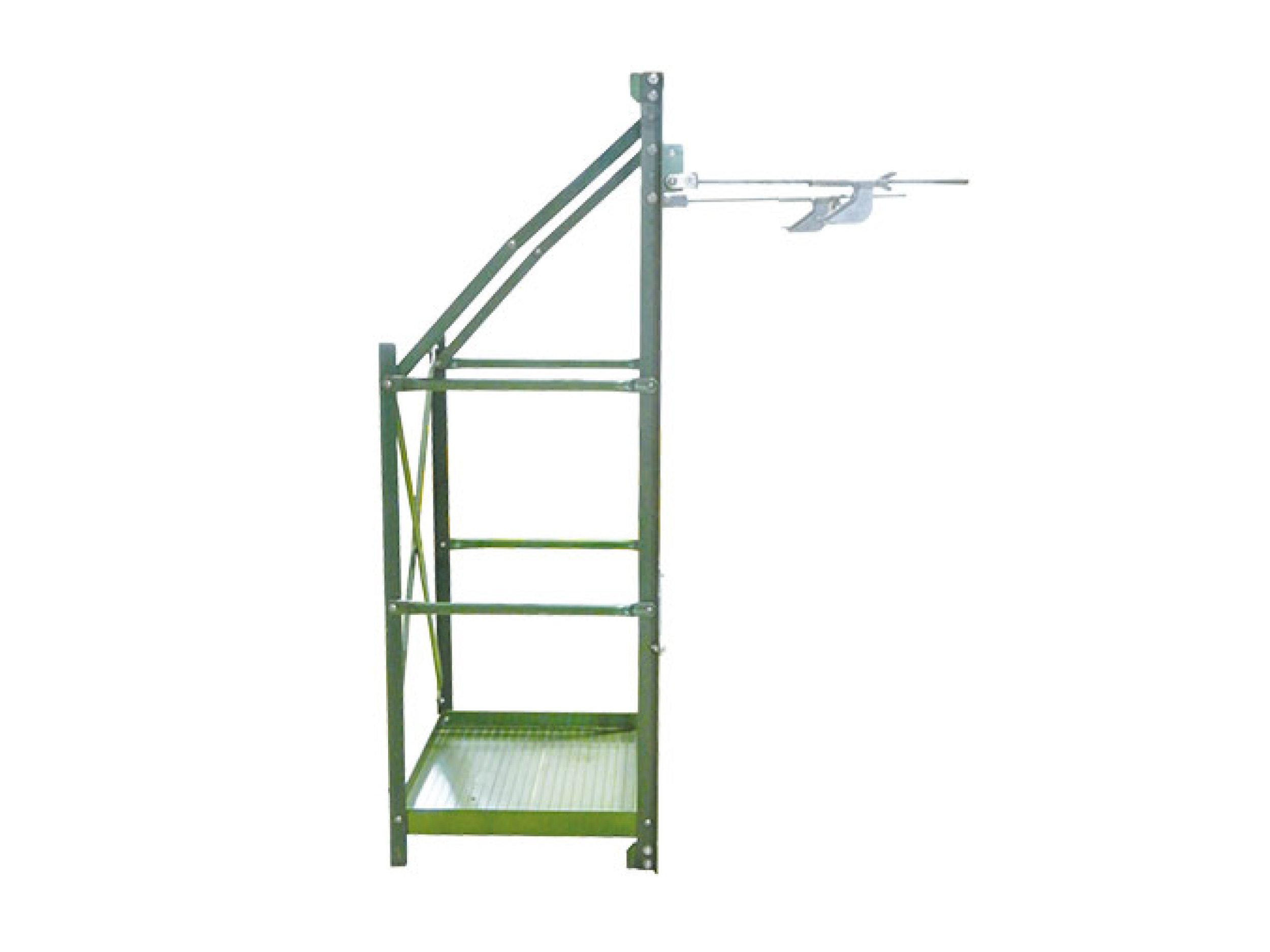

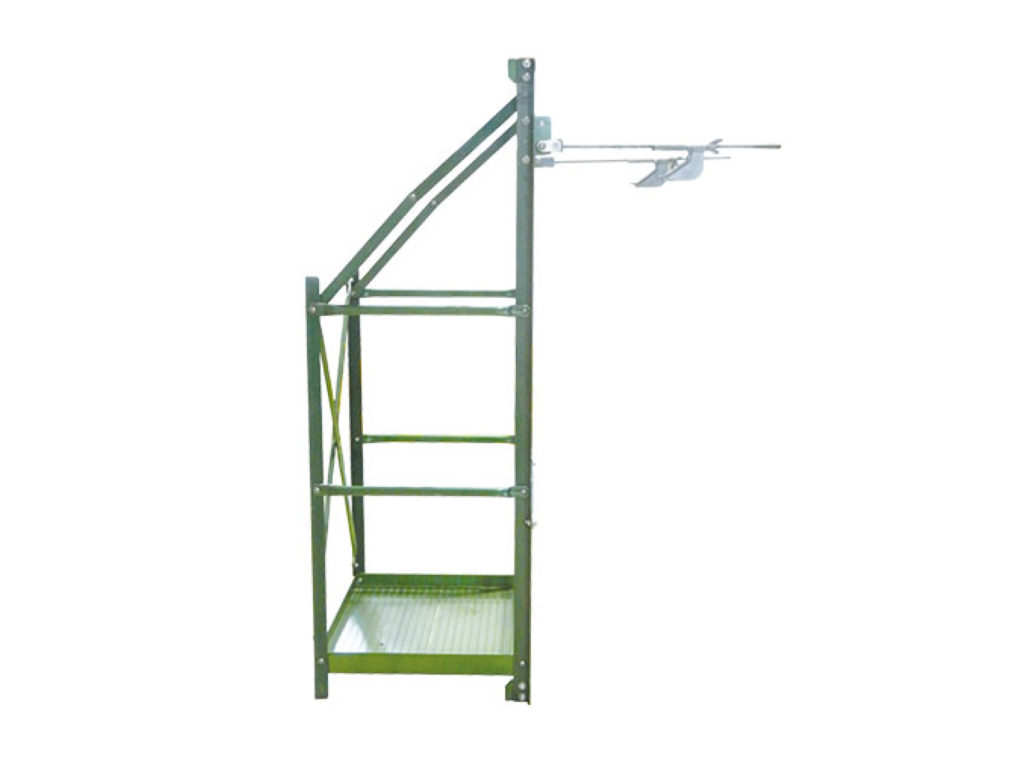

トビックサイド

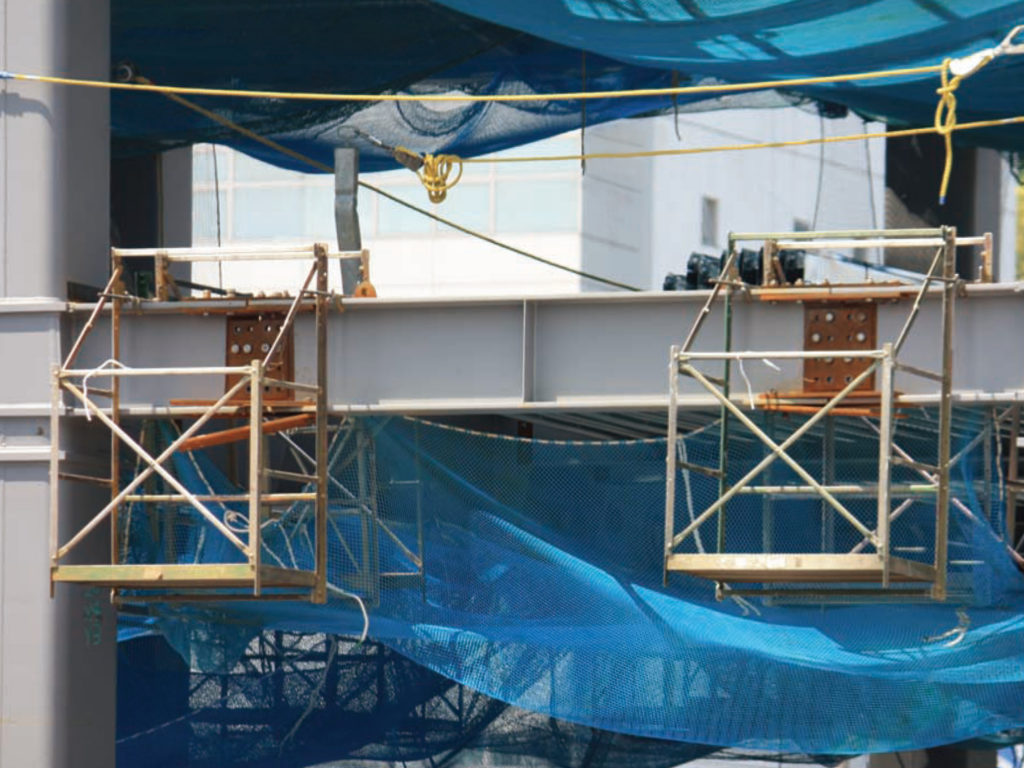

トビック使用イメージ

トビック
トビック正面
トビックサイド
トビック使用イメージ

用途

工事工程
地下工事、鉄骨工事
商品分類
足場関係

特長

  • アルミ合金製で非常に軽量、燃え・サビ等の心配がありません。
  • 一人で移動、取付け、取外しが短時間に行なえます。
  • ワンタッチ折りたたみ式で、コンパクトです。
  • 転用等には、重機等が不要で、工期の短縮と工費の削減に貢献します。

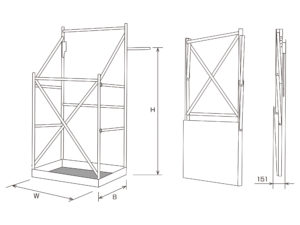

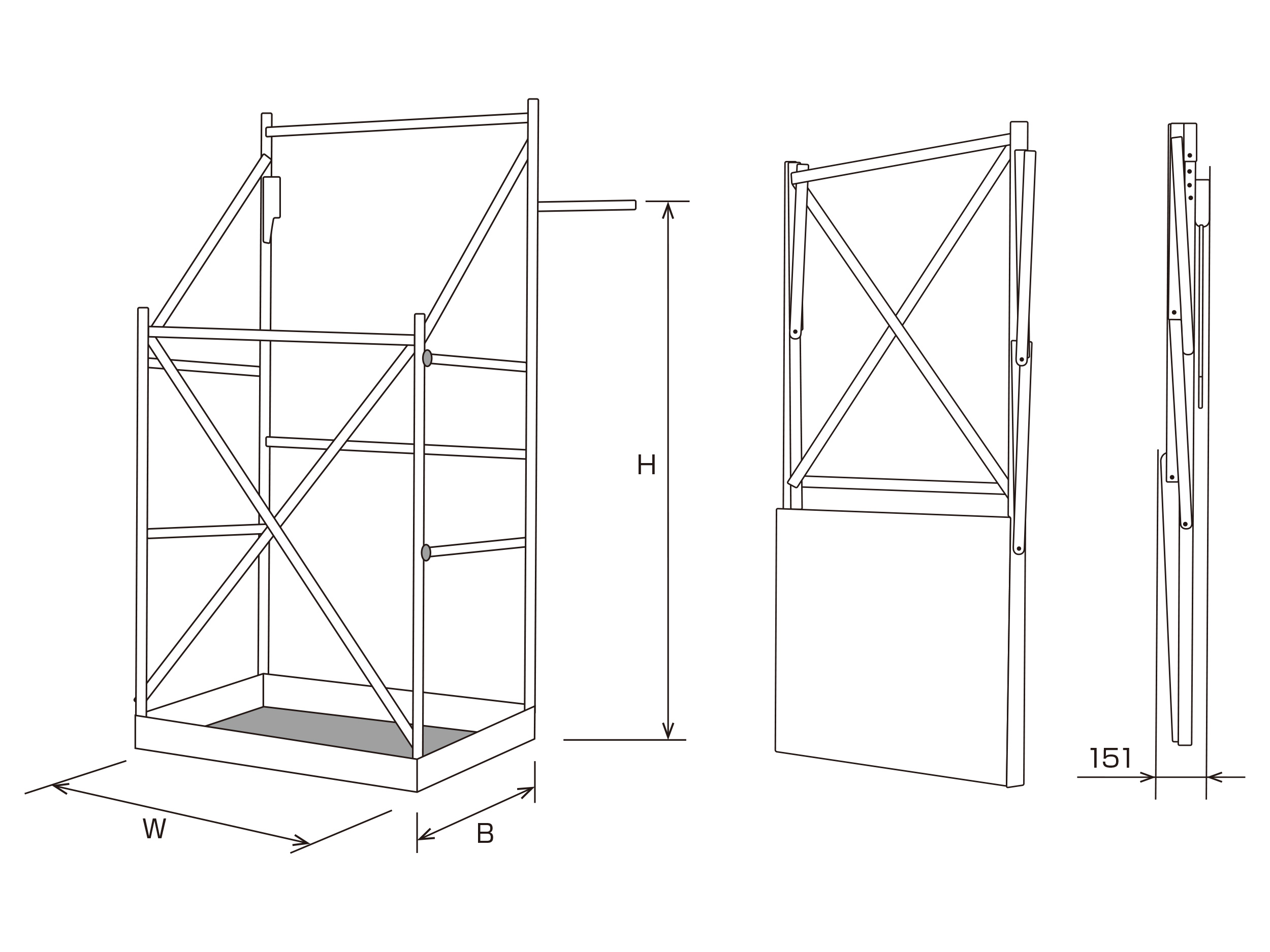

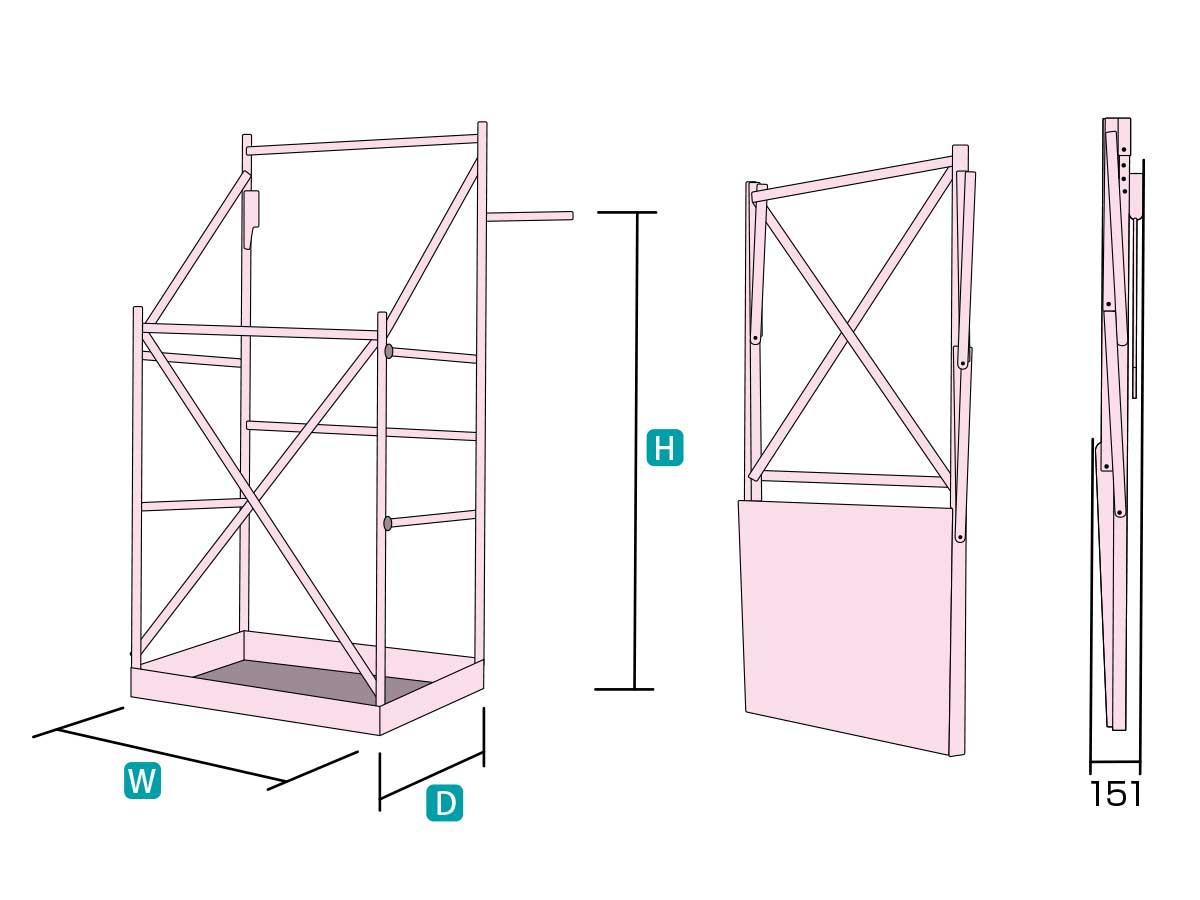

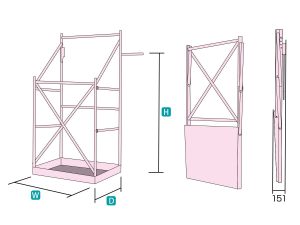

仕様

商品名 型式 トビック寸法 自重(kg) 積載荷重(kN/kgf)
奥行[D] 幅[W] 高さ[H]
1型 TV1 617 763 1260 13 2/200
2型 TV2 617 1063 1260 15 2/200
3型 TV3 617 763 1430 17 2/200
4型 TV4 617 1063 1430 19 2/200
5型 TV5 617 1463 1430 20 2/200

安全率5倍

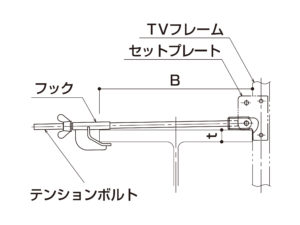

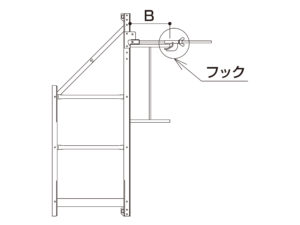

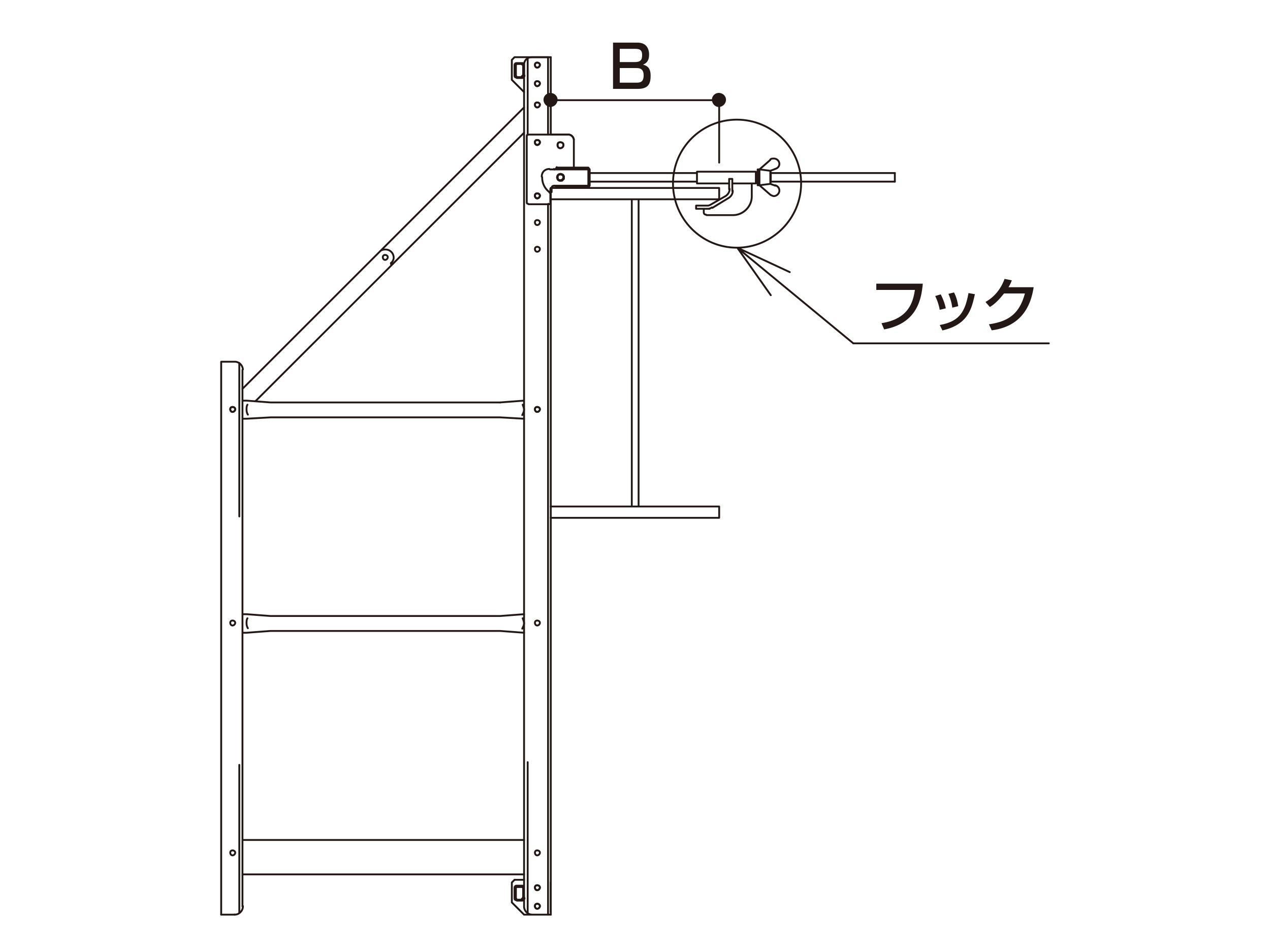

A型フック

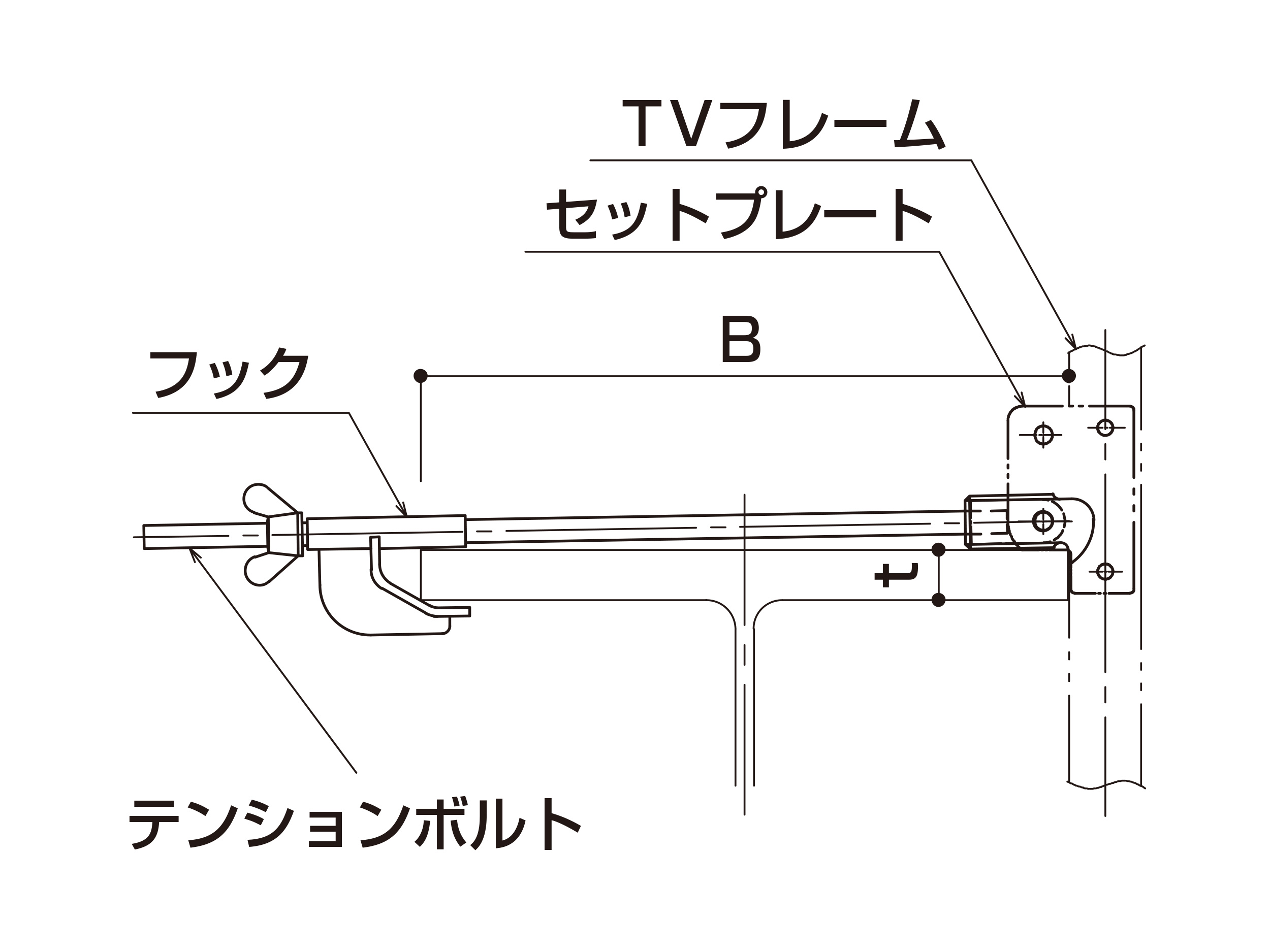

トビックA型金具使用可能寸法

商品名 型式 B寸法(㎜)
(適用フランジ幅)		 テンション
ボルト寸		 フック 適用フランジ厚(㎜)
フランジ幅 t
A2型
(A-2取付金具)		 TVA2L
TVA2R		 135〜490 600 40 200 未満 6〜30
A3型
(A-3取付金具)		 TVA3L
TVA3R		 135〜890 1000 200 以上 6〜36
A4型
(A-4取付金具)		 TVA4L
TVA4R		 175〜470 600 60 200 未満 6〜50
A5型
(A-5取付金具)		 TVA5L
TVA5R		 175〜870 1000 200 以上 6〜55
A6型
(A-6取付金具)		 TVA6L
TVA6R		 225〜430 600 100 200 未満 6〜90
A7型
(A-7取付金具)		 TVA7L
TVA7R		 225〜830 1000 200 以上 6〜95
A3N型
(A-3プレート金具)		 TVA3NL
TVA3NR		 485〜840 B600L
+PL350		 40 – 6〜33
A5N型
(A-5プレート金具)		 TVA5NL
TVA5NR		 465〜770 B600L
+PL300		 60 – 6〜53
A7N型
(A-7プレート金具)		 TVA7NL
TVA7NR		 425〜670 B600L
+PL240		 100 – 6〜93

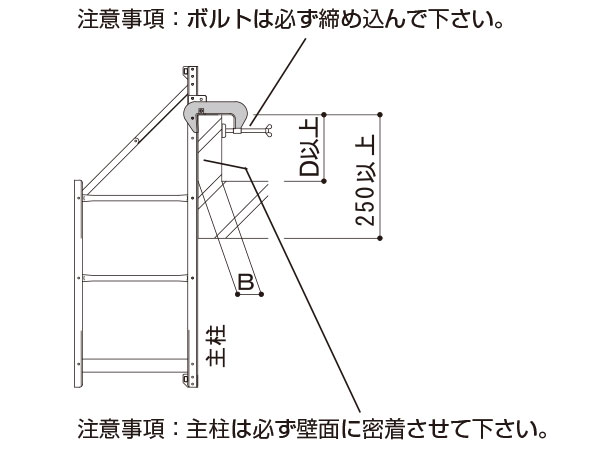

B型フック

トビックB型取付金具仕様寸法

商品名 型式 B寸法（㎜） D寸法（㎜）
B1型 TVB1L 5～40 105
TVB1R
B2型 TVB2L 5～150 120
TVB2R
B3型 TVB3L 90～250 140
TVB3R
B4型 TVB4L 120～300 220
TVB4R

※B型フックは両面共垂直な壁面での使用が原則となっております。
※垂直な壁面以外で使用する場合は必ず事前にご相談下さい。

トビックB型フック

先付けピース＋フックプレート付

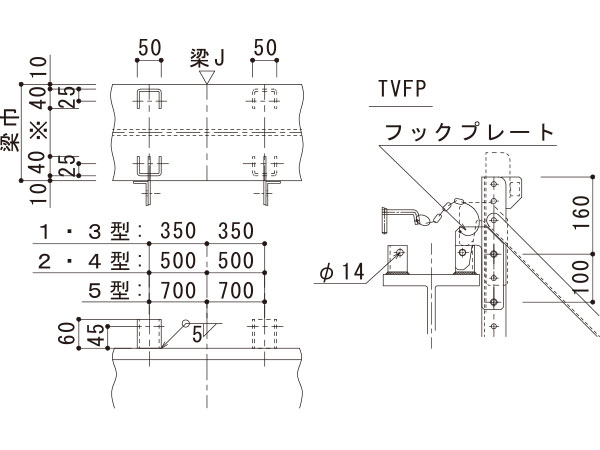

フックプレート

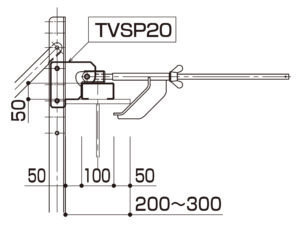

特殊セットプレート仕様

商品名 型式 ユニット品番
トビック フックプレート TVFP –

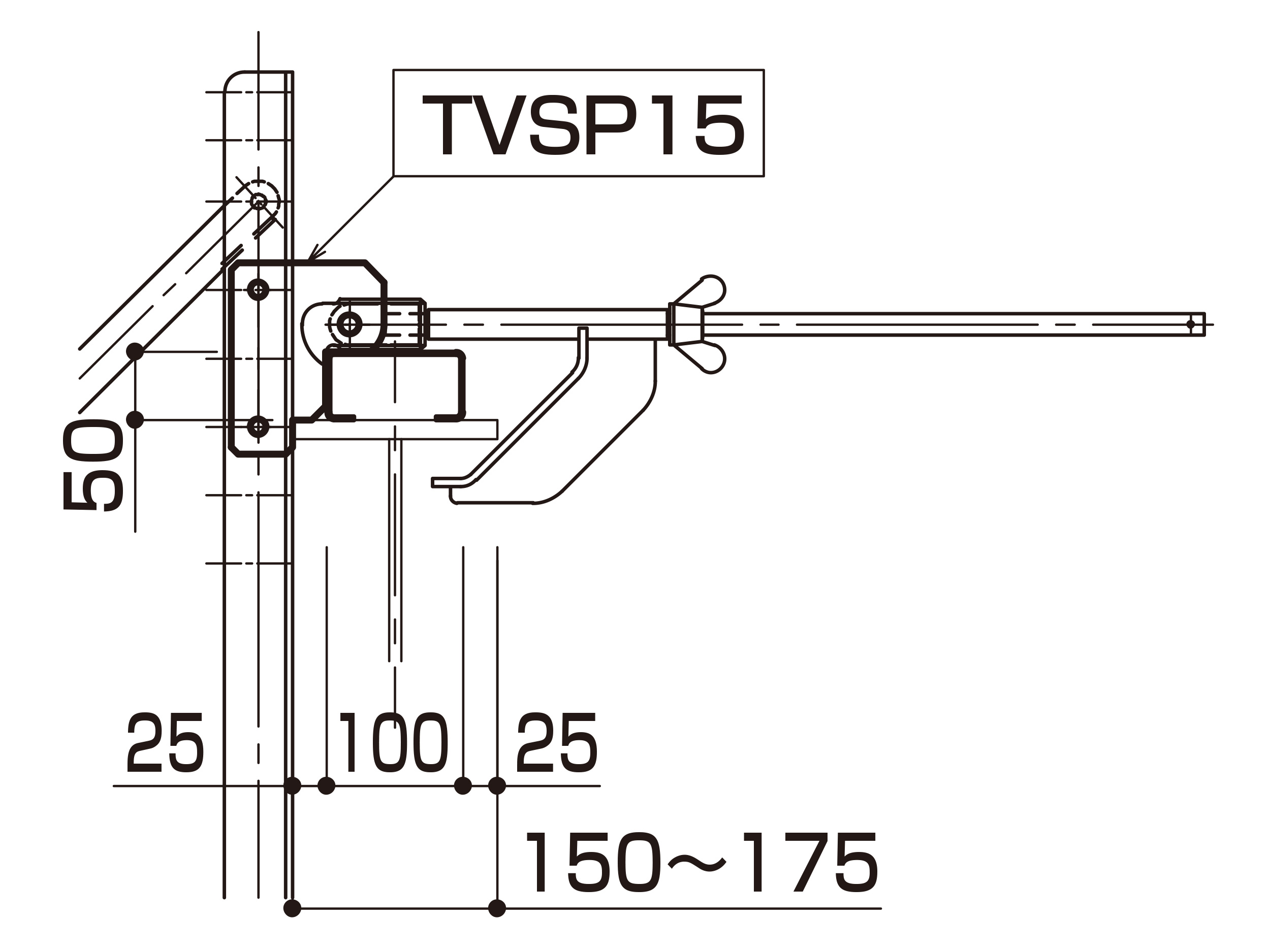

TVA-615 取付金具折板受用 青 TVA615L TTVSP15
TVA615R

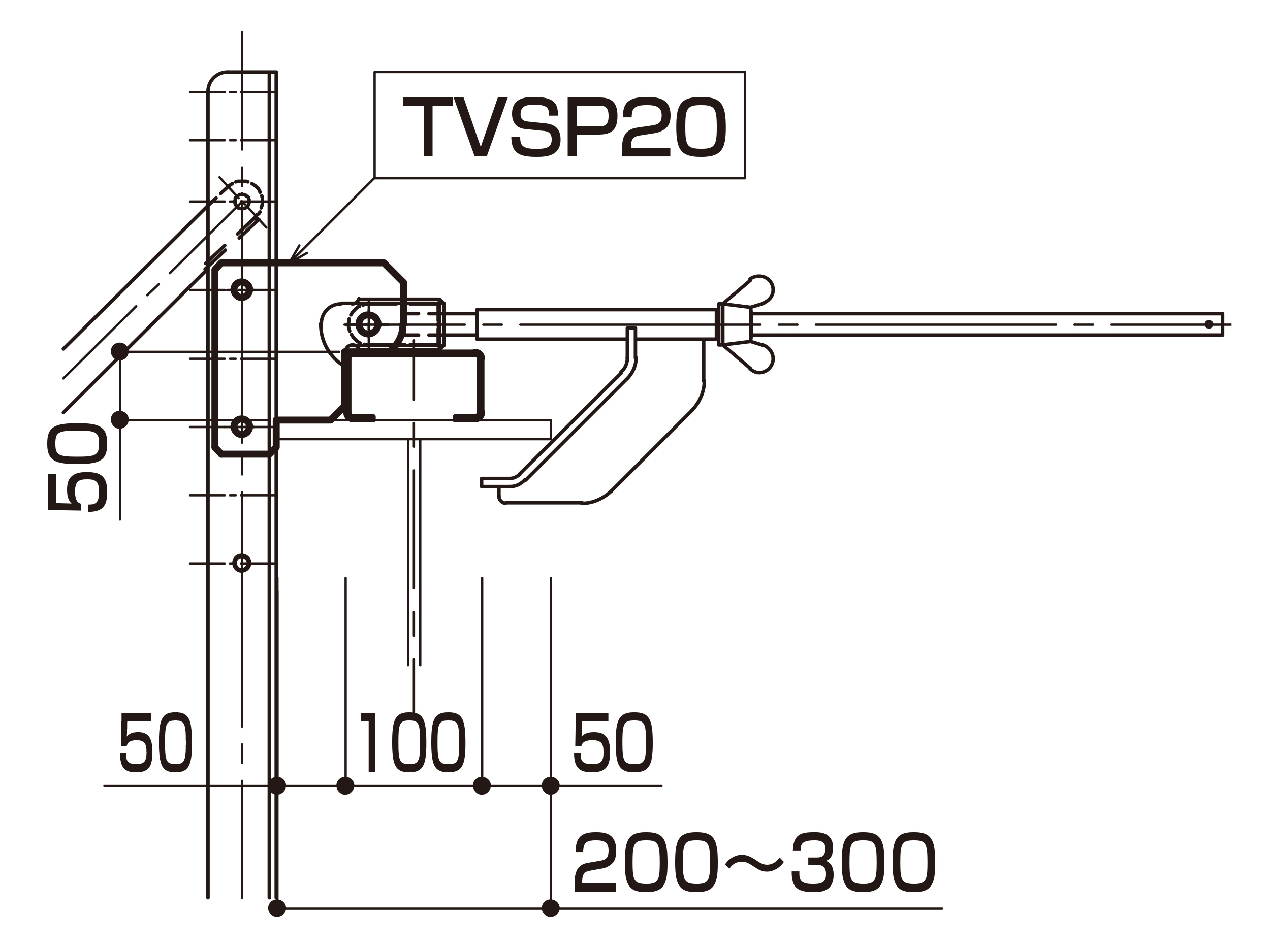

TVA-620 取付金具折板受用 TVA620L TVSP20
TVA620R



折板受付き梁対応型

折板受付き梁対応型

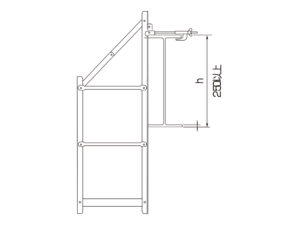

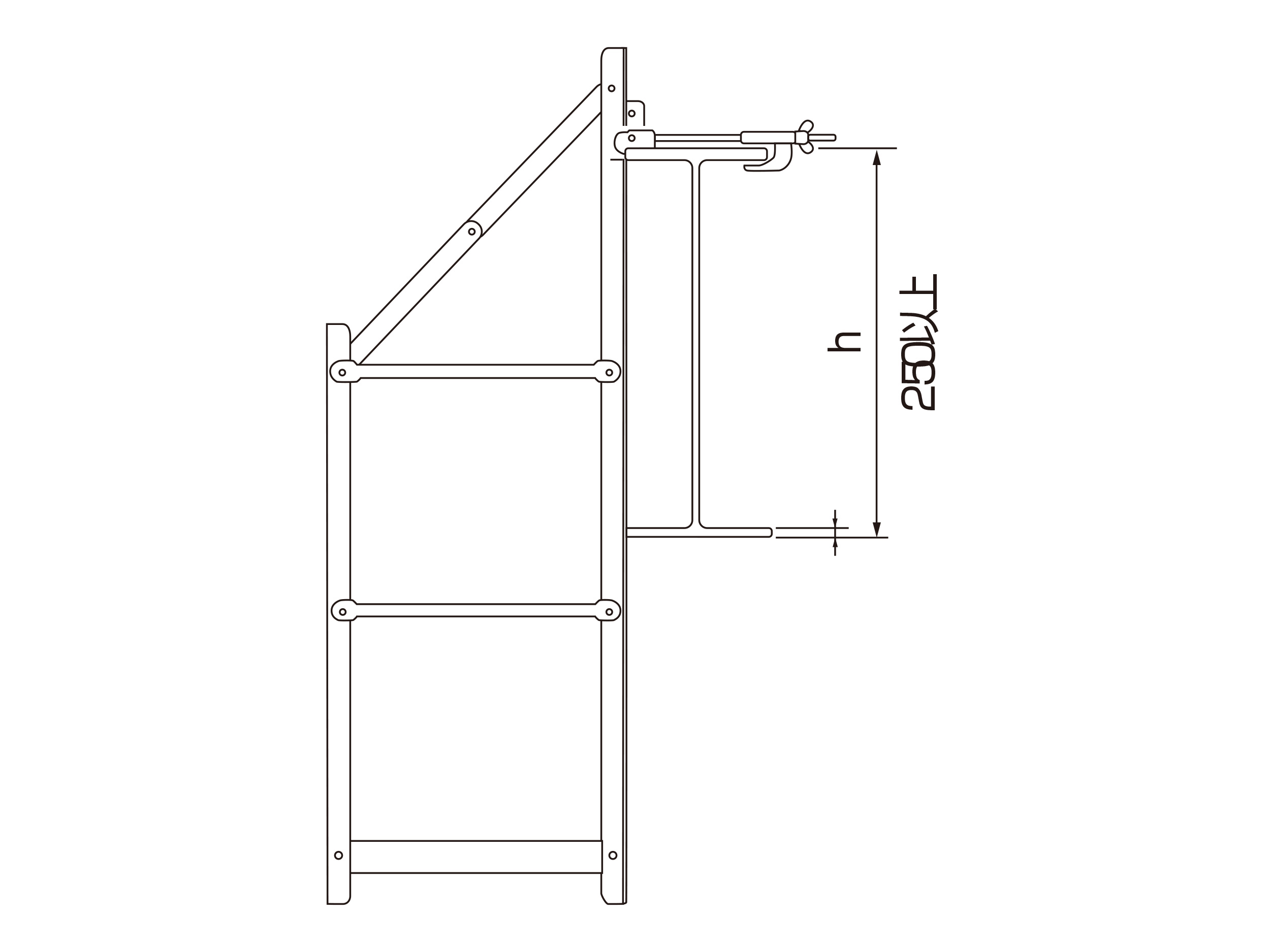

使用条件

商品名 ※本締の

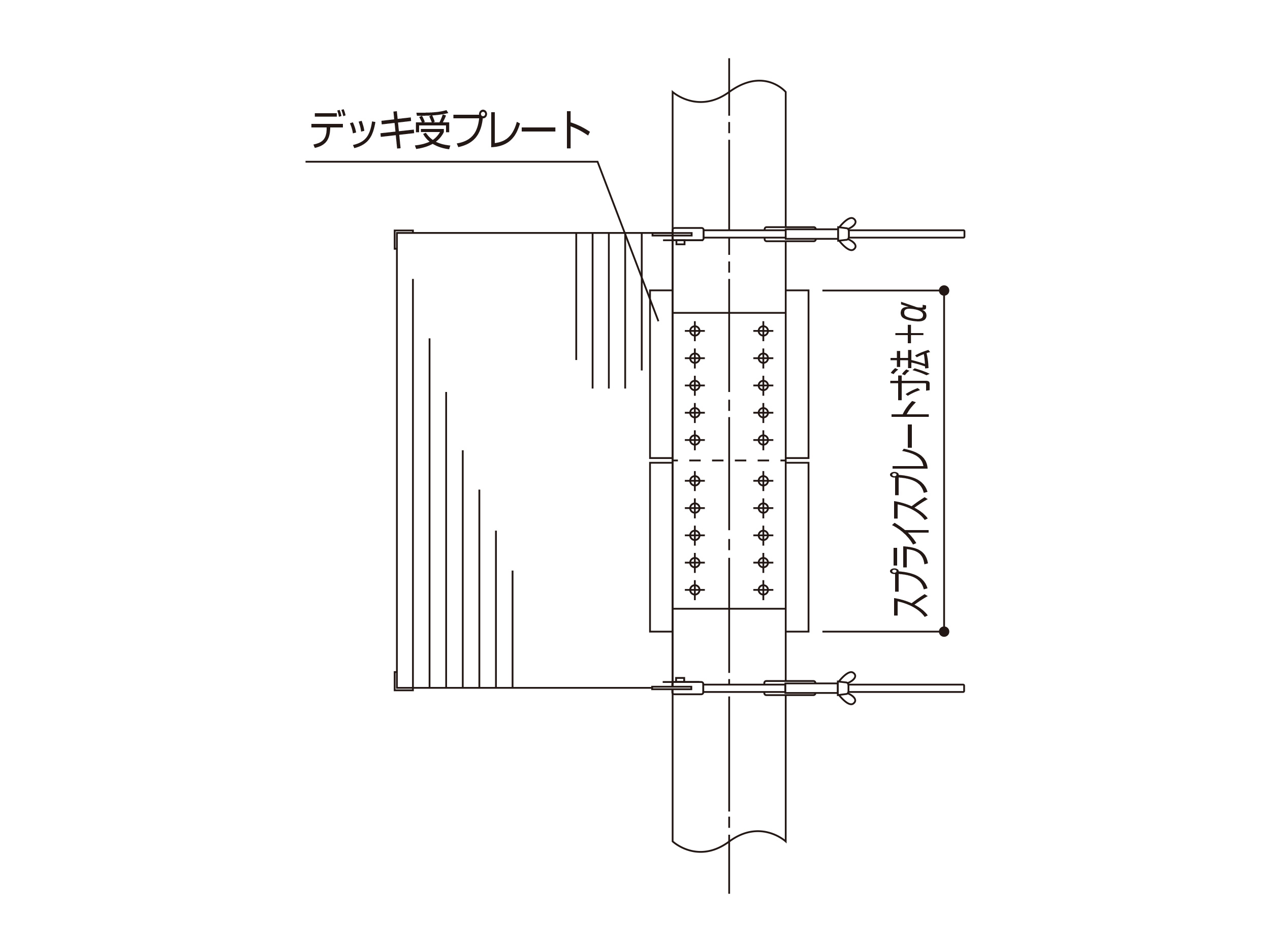

最適用梁成(h/㎜)		 スプライスプレート又はデッキ受プレート(㎜)
1台のみ使用 2台向い合せ使用
1型 250〜760 650以下 600以下
2型 250〜760 950以下 900以下
3型 250〜930 650以下 600以下
4型 250〜930 950以下 900以下
5型 250〜930 1350以下 1300以下

※最適用梁成は梁下端からトビックの作業床までを500㎜とした場合の寸法です。

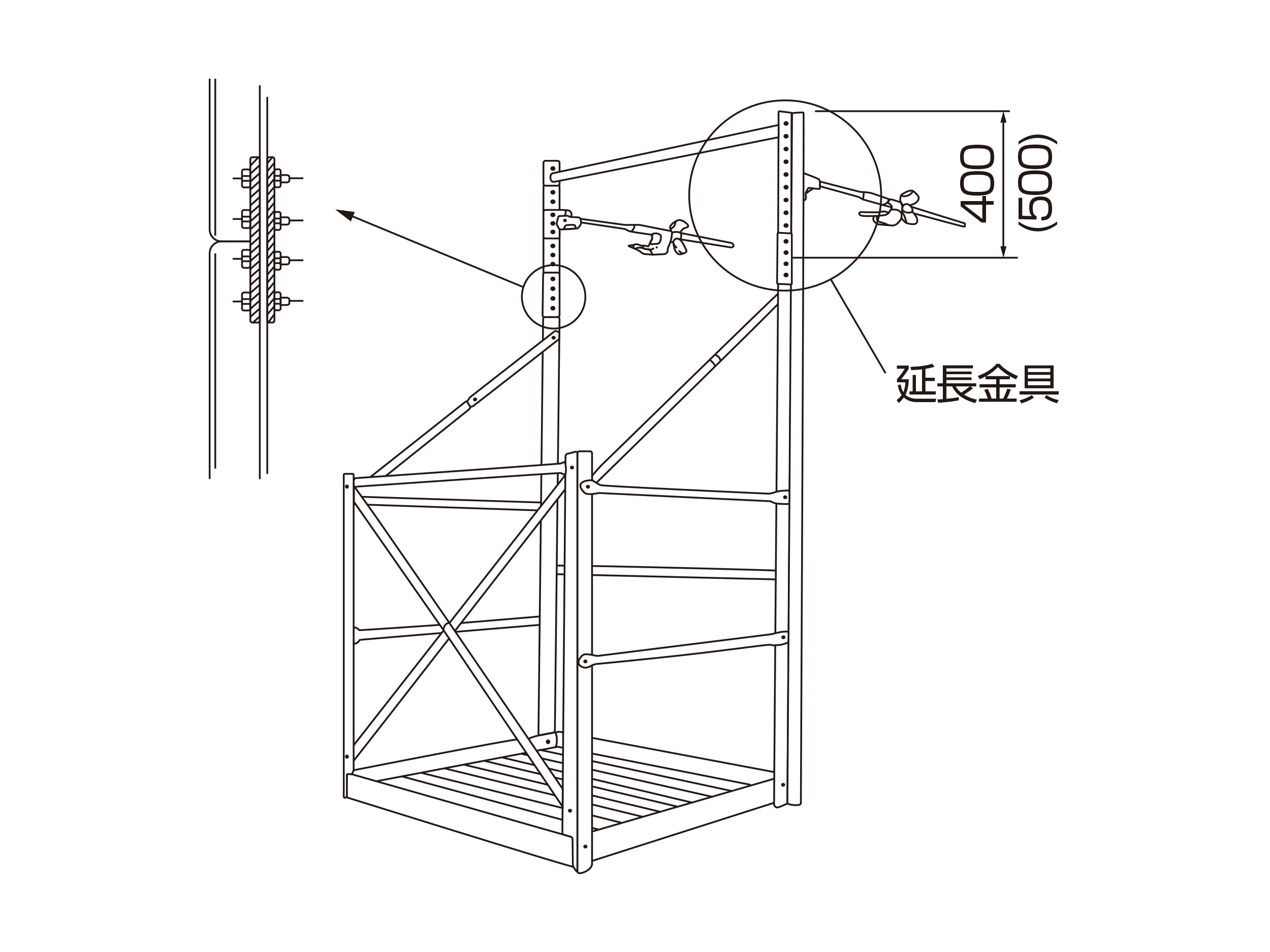

延長金具

商品名 型式 UP寸法(㎜) トビック型式 H寸法(㎜)
梁天端から作業床
までの高さ		 最小適合梁成(㎜) タラップ
400UP TV400 365〜465
50ピッチ		 1・2型 1625〜1725 500以上 無し
3・4・5型 1795〜1895
500UP TV500 365〜565
50ピッチ		 1・2型 1625〜1825 600以上 着脱可
3・4・5型 1795〜1995
1000UP TV1000 720
(1000)		 1型 1980(2260) 750以上 フレーム一体型
3型 2150(2430)
1050UP TV1050 900〜1050
50ピッチ		 3・4・5型 2330〜2480 1500以上 装備品

※備考: (　)値は片側のみ設置の場合

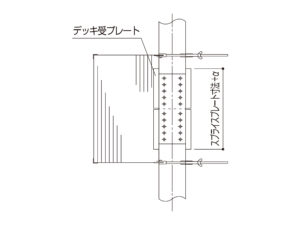

1台のみ使用

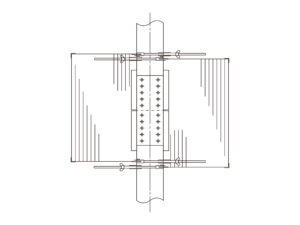

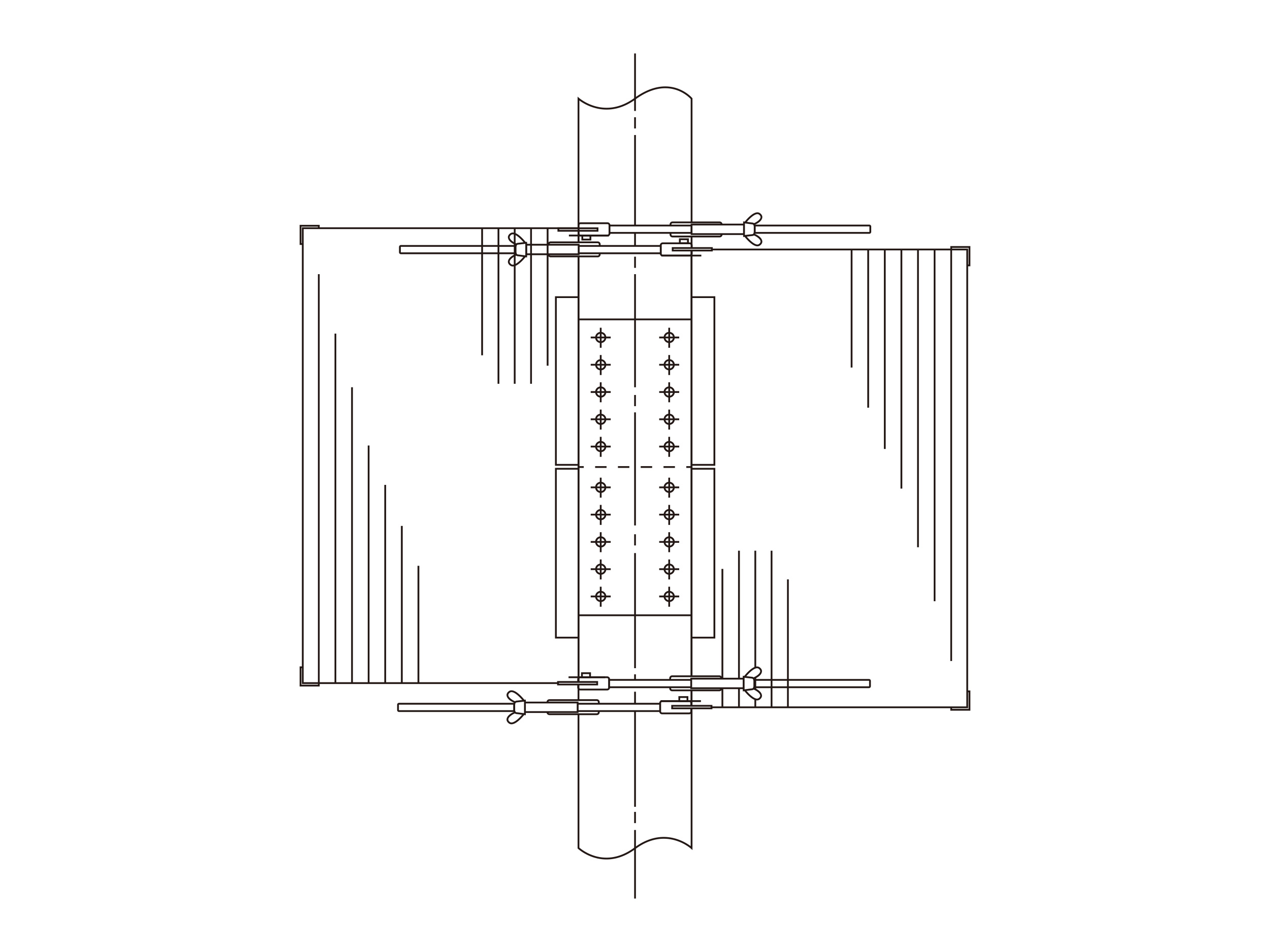

2台向い合せ使用

積載数量目安

商品名＼車種 4tユニック 4t（平） 10tユニック 10t（平）
トビック1・3型 120 120 180 200
トビック2・4型 80 100 140 160
トビック5型 60 80 100 120

オプション

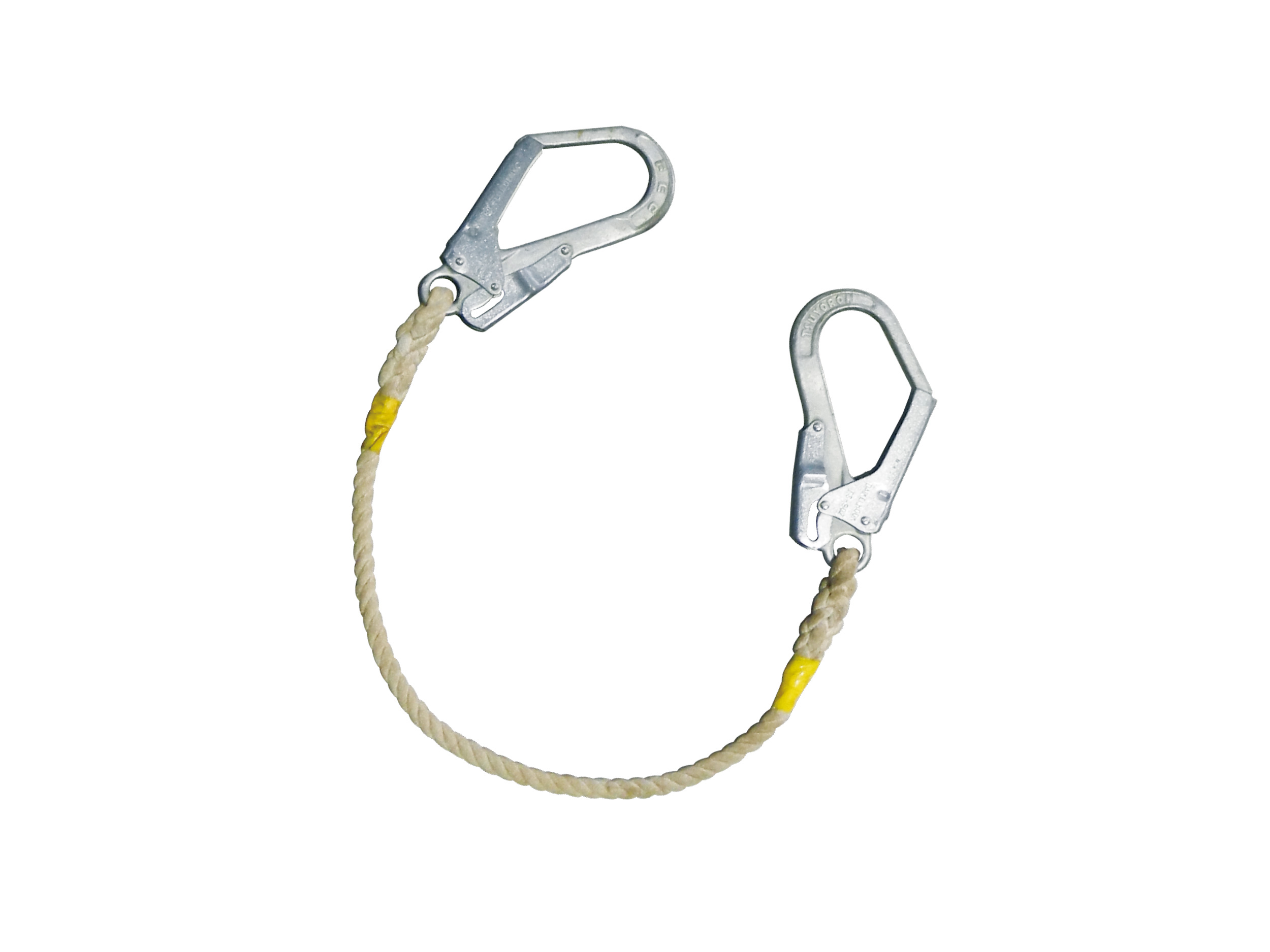

トビック落下防止用ロープ

トビック落下防止用ロープ

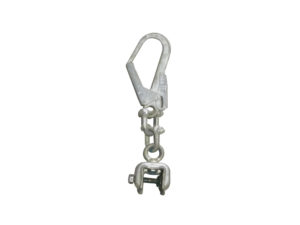

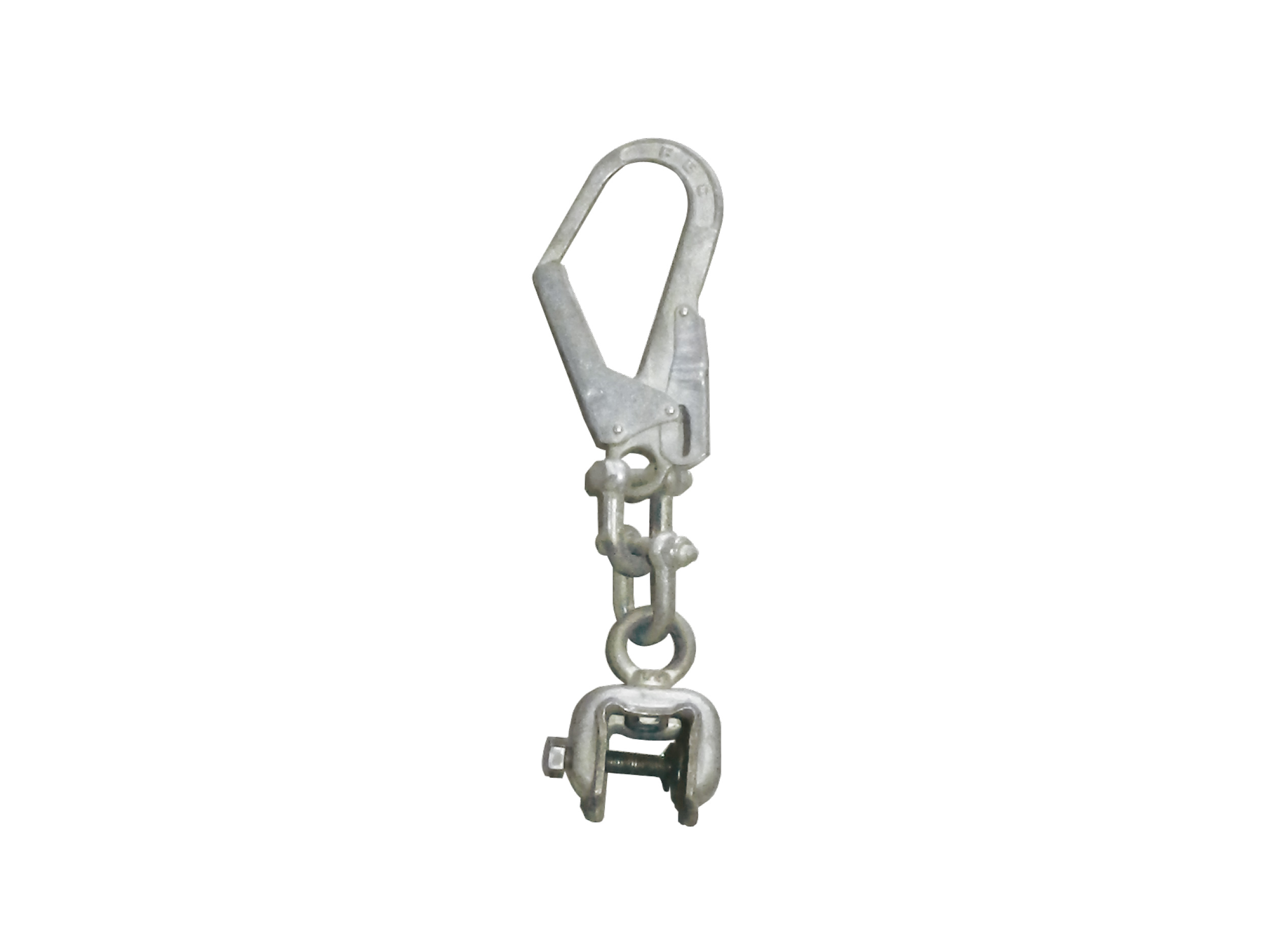

 トビック落下防止用フック

トビック落下防止用フック
(自重1.5kg)

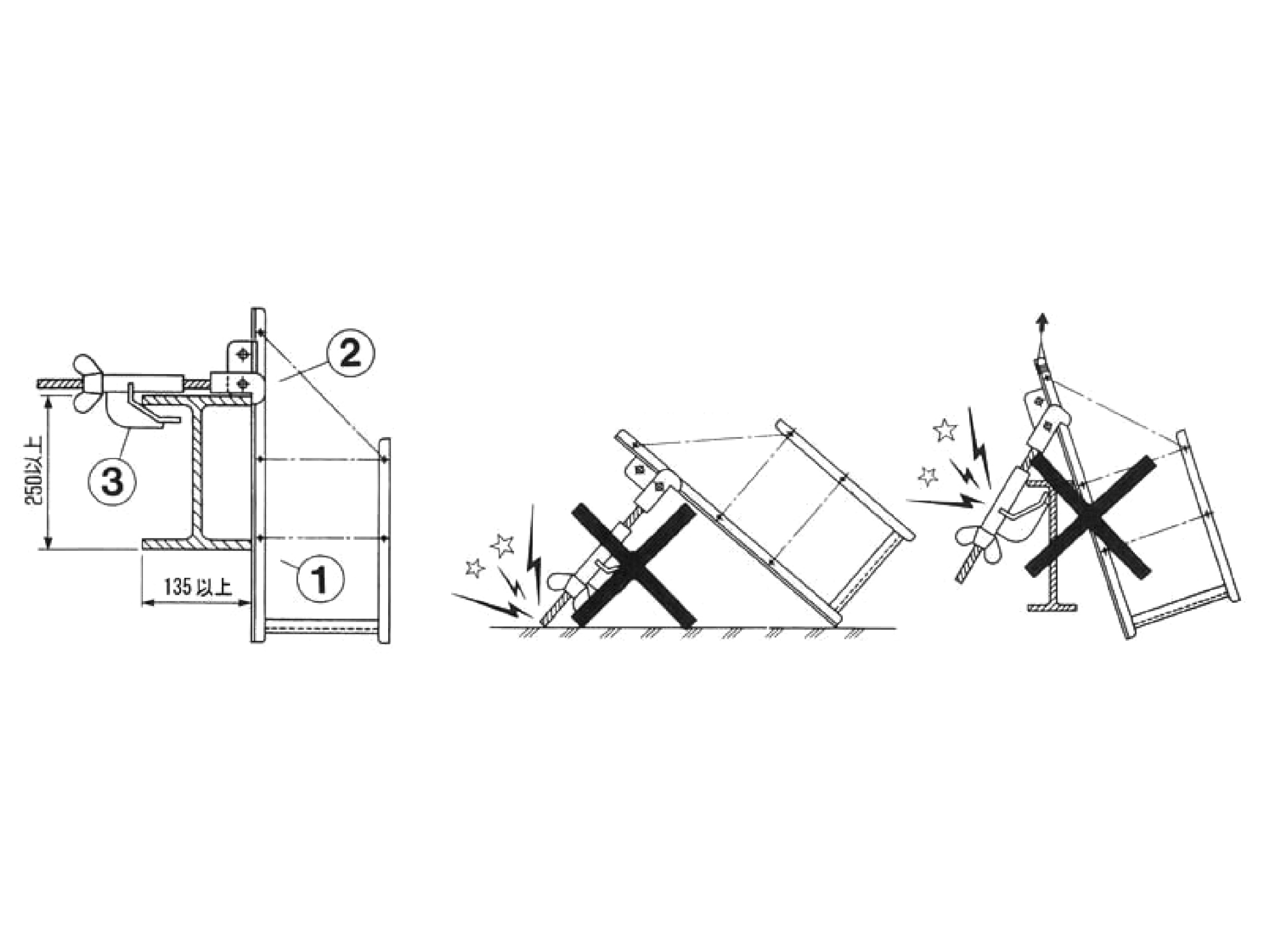

取扱い上のご注意

  • 主柱①とセーフティロック②は必ず上、下フランジにあてること。
  • フック③は必ず上フランジに挟むこと。
  • フック部を引っかけたり、ぶつけたりしないこと。

注意事項

  • トビック本体から水平養生ネット、垂直養生ネットの取付をしないで下さい。
  • トビックの取付は梁上での作業となりますので、充分ご注意下さい。
  • トビックへの乗り降りは、衝撃のかからぬ様にしてください。
  • アルミ製につき、取扱は丁寧にお願いします。
  • 安全帯はトビック本体から取らないで下さい。
