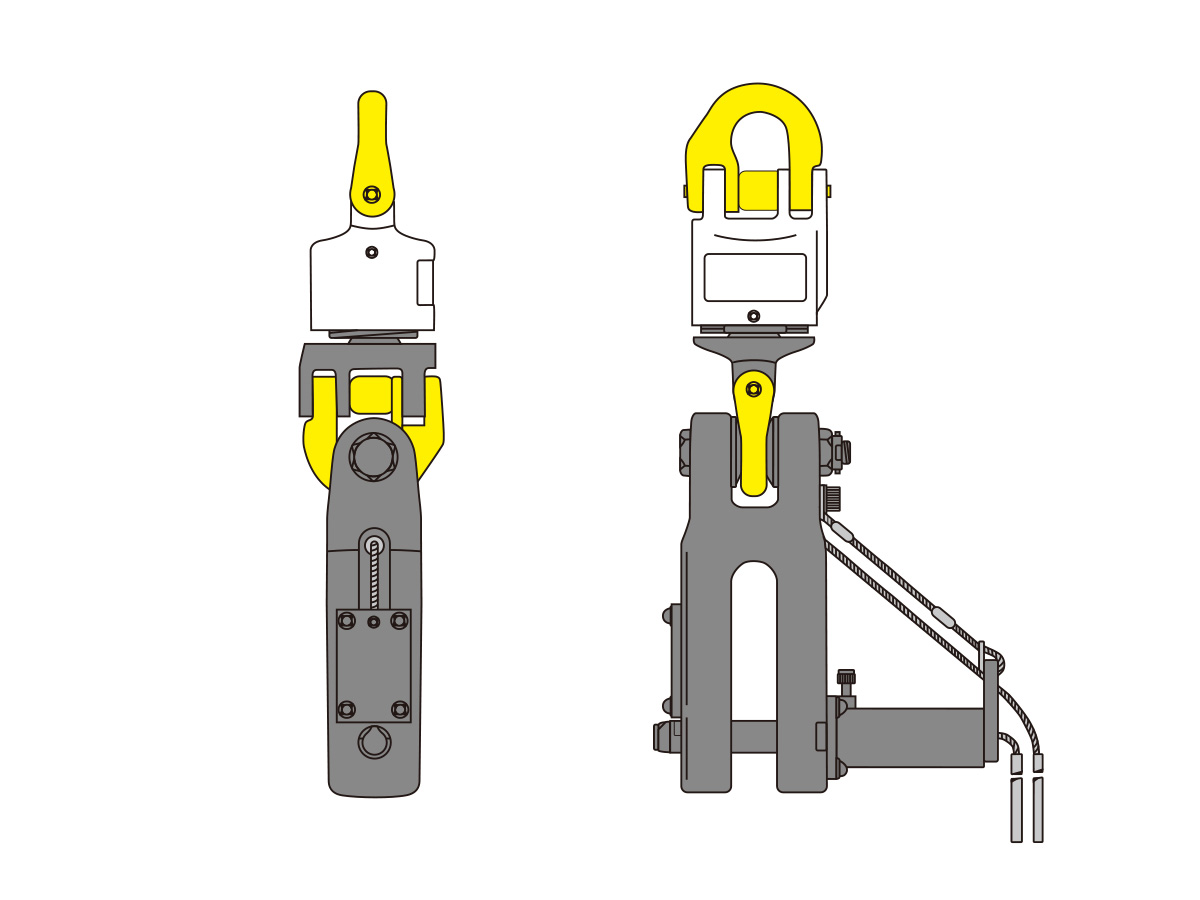

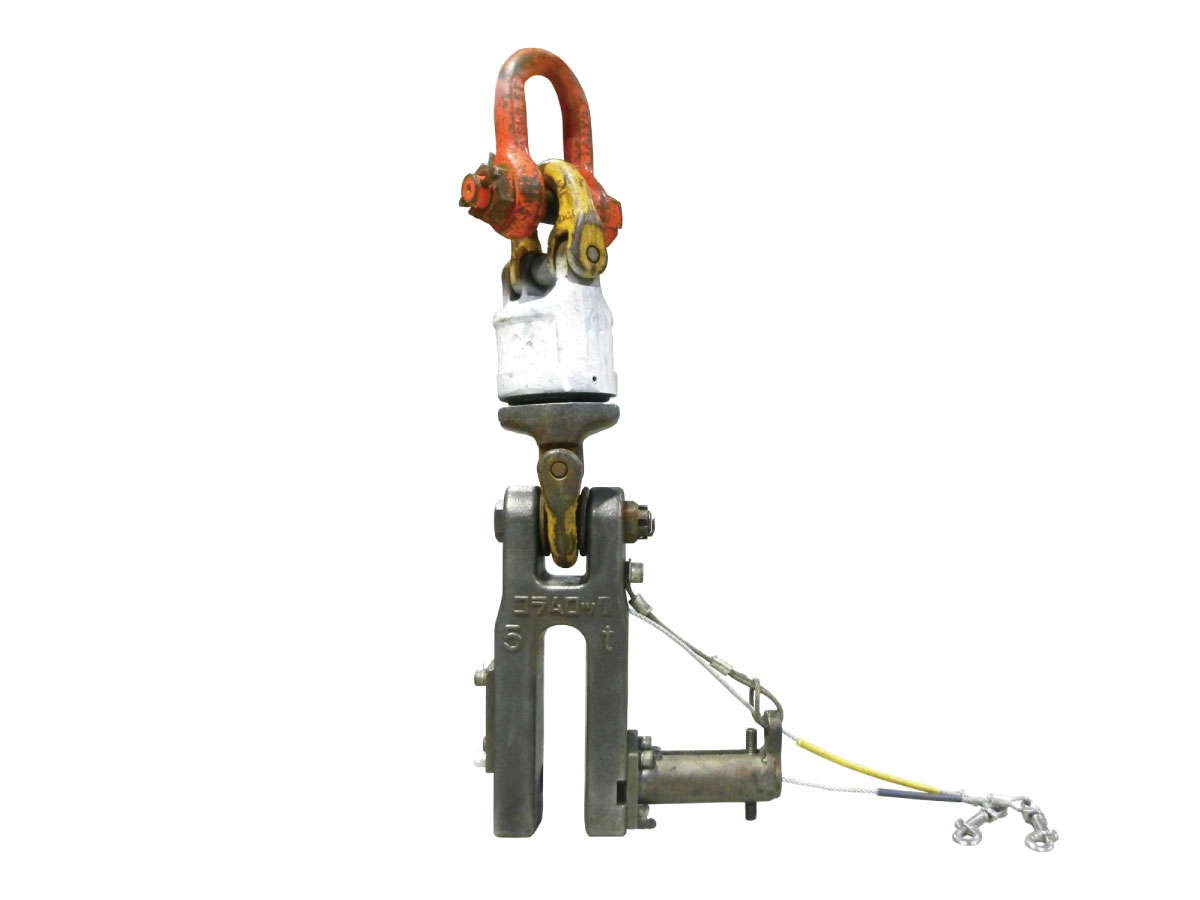

コラムロック

用途

工事工程
鉄骨工事
商品分類
機械工具関係

特長

高所での玉掛け取外し作業が簡単な遠隔操作方式

コラムロックは、従来の玉掛けの取外し作業を安全に、且つ、効率よく行えるように、操作ロープによる遠隔操作方式を採用しました。遠隔操作により、作業者の安全の確保と工事の作業時間を大幅に短縮することが可能となります。

絶縁スイベル

誘導電圧による感電事故を防止する2000V絶縁スイベルが標準装備されており、工事現場周辺のマイクロウェーブ等による高所作業場で多発する感電事故、および感電による墜落事故から作業者を守ることが出来ます。

二重安全ロック機構

コラムロックには、セットピンを本体両サイドから固定し開口部の開きを防止するストッパープレートと、万一、作業者の不注意により作業中セットピンのロックが外れても、セットピンがすぐに抜けるのを防止する固定スプリングの二重ロック機構方式になっております。

仕様

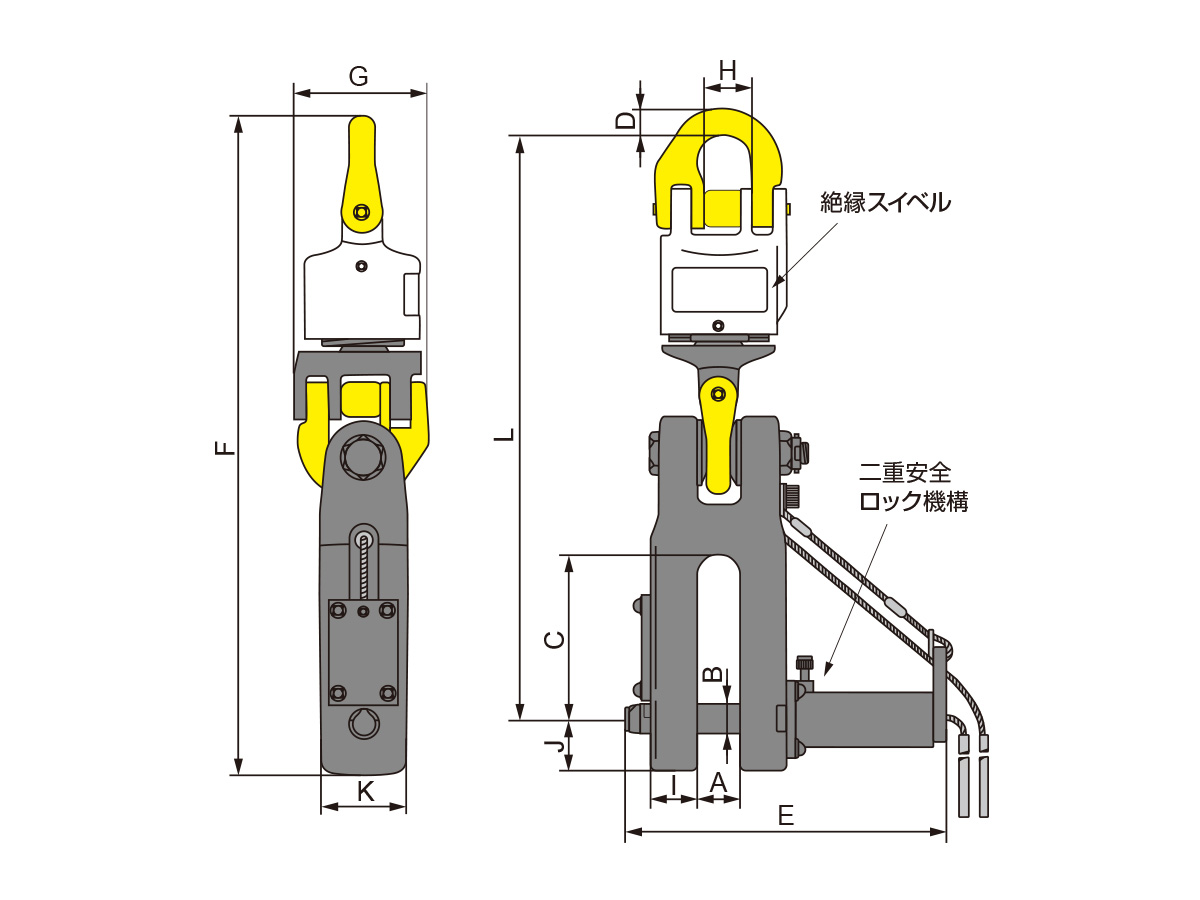

型式 定格荷重(t) 自重(kg) A B C D E F G H I J K L
SF-3 3 4.8 20 15 65 12 148 302 67 25 22 22 40 268
SF-5 5 9.5 26 18 103 15 197 410 85 29 28 32 54 363
SF-10 10 19 35 30 105 22 240 521 115 43 35 45 65 454

※操作ワイヤは15m
