RC造専用鉄筋架台鉄筋先組架台

鉄筋先組架台

鉄筋先組架台

用途

工事工程
躯体工事
商品分類
機械工具関係

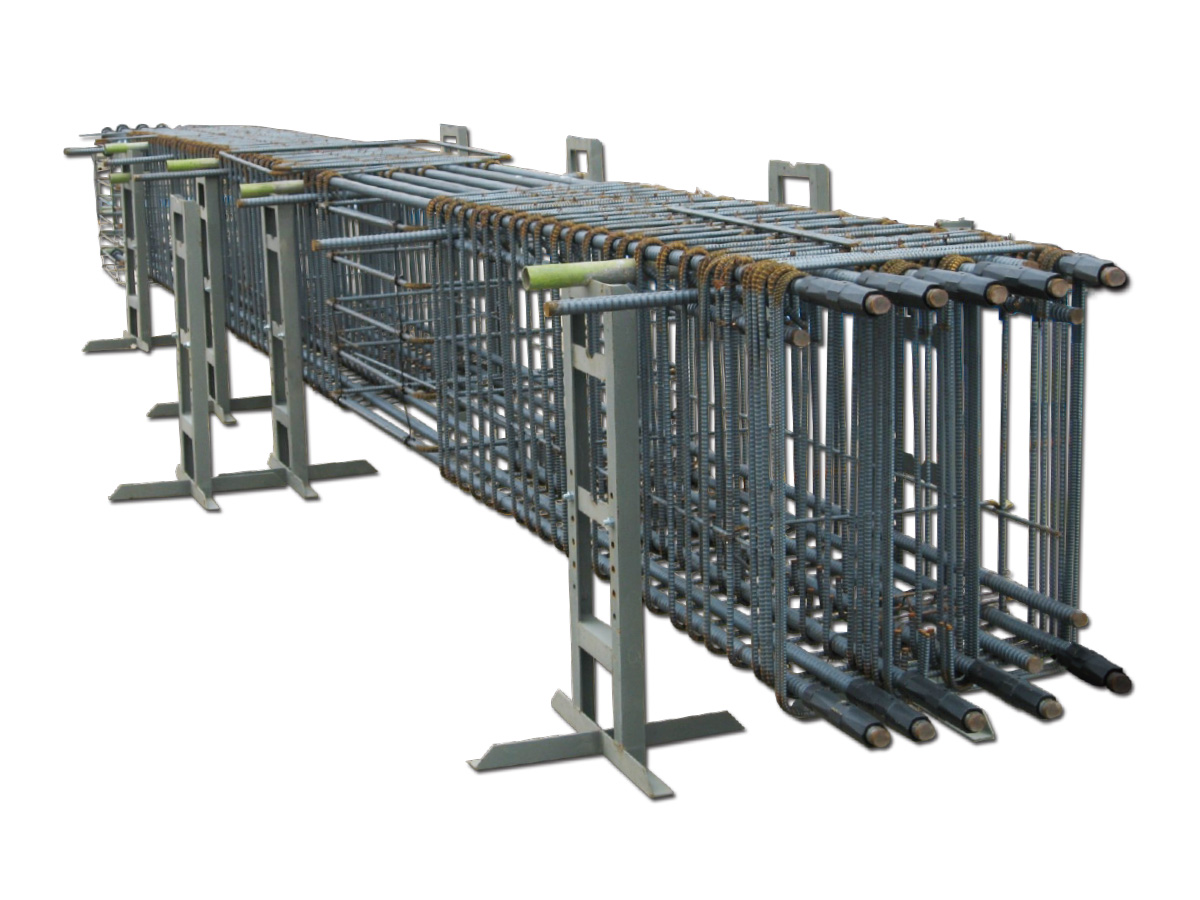

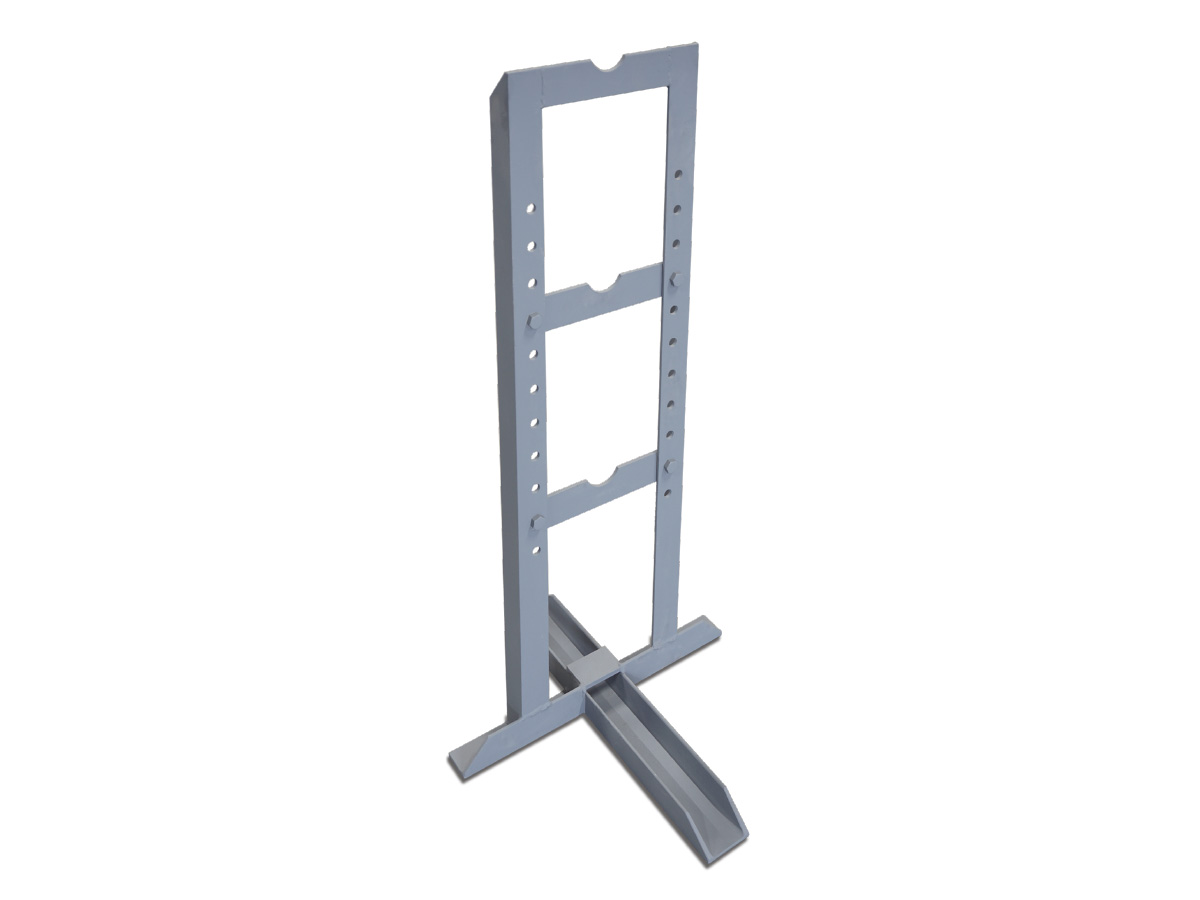

RC造専用の鉄筋先組架台です。

特長

  • カンザシ(単管)を横から抜差しするタイプなので多様な梁幅に対応できます。
  • 本体の組立・解体がスムーズに行えます。

仕様

自重(kg) 許容荷重(kg)
16.6/1台 800/1組

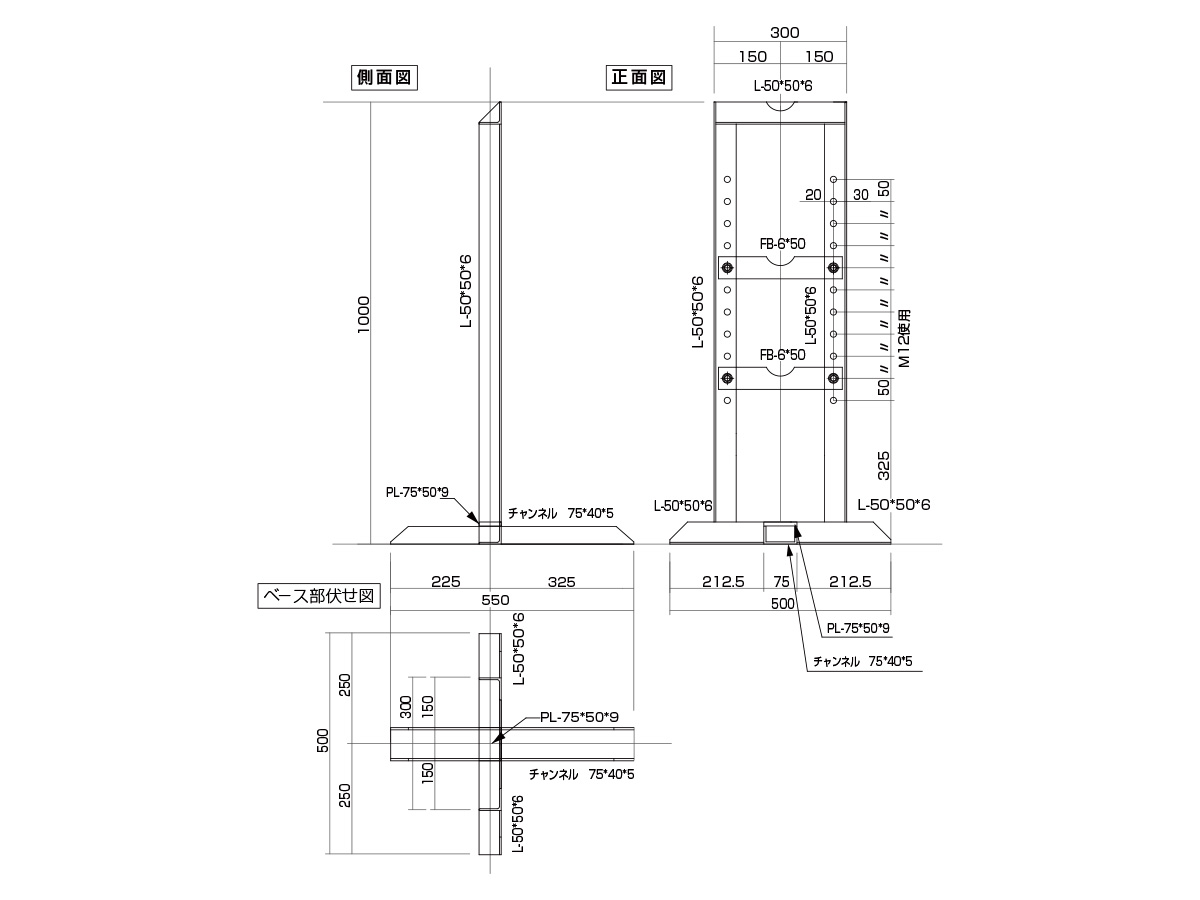

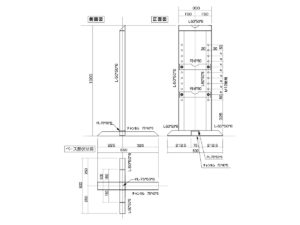

鉄筋先組架台寸法図

寸法図

使用手順

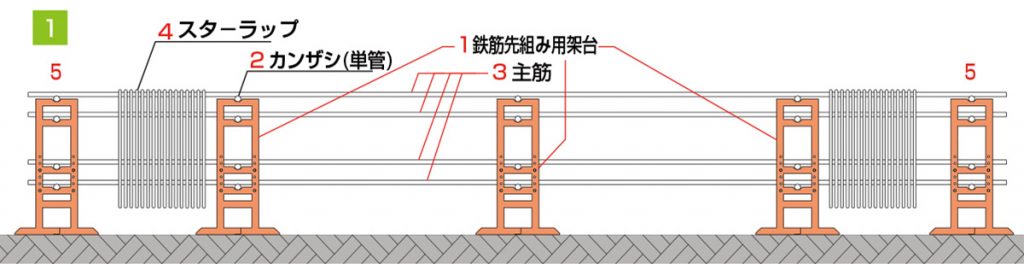

  1. 鉄筋先組み用架台を配置する
  2. 主筋受けカンザシを設置する
  3. 主筋を配筋
  4. スターラップを仕込む
  5. スターラップの外側に鉄筋先組み架台を配置する

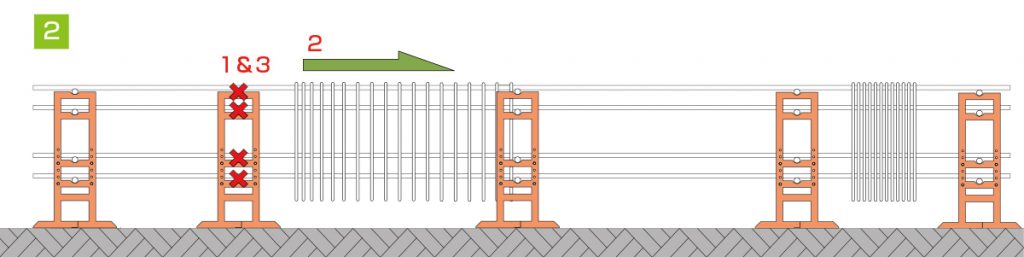

  1. 鉄筋先組み用架台の主筋受けカンザシを抜き取る
  2. スタ－ラップを移動・配筋
  3. 鉄筋先組用架台の主筋受けカンザシをもどす

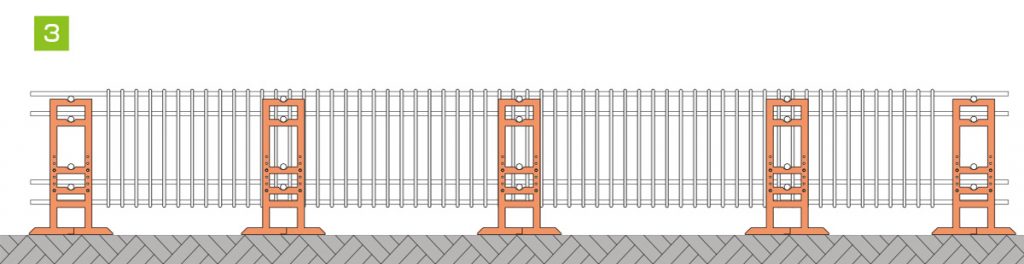

  1. 地組梁を躯体施工階へ揚重

オプション

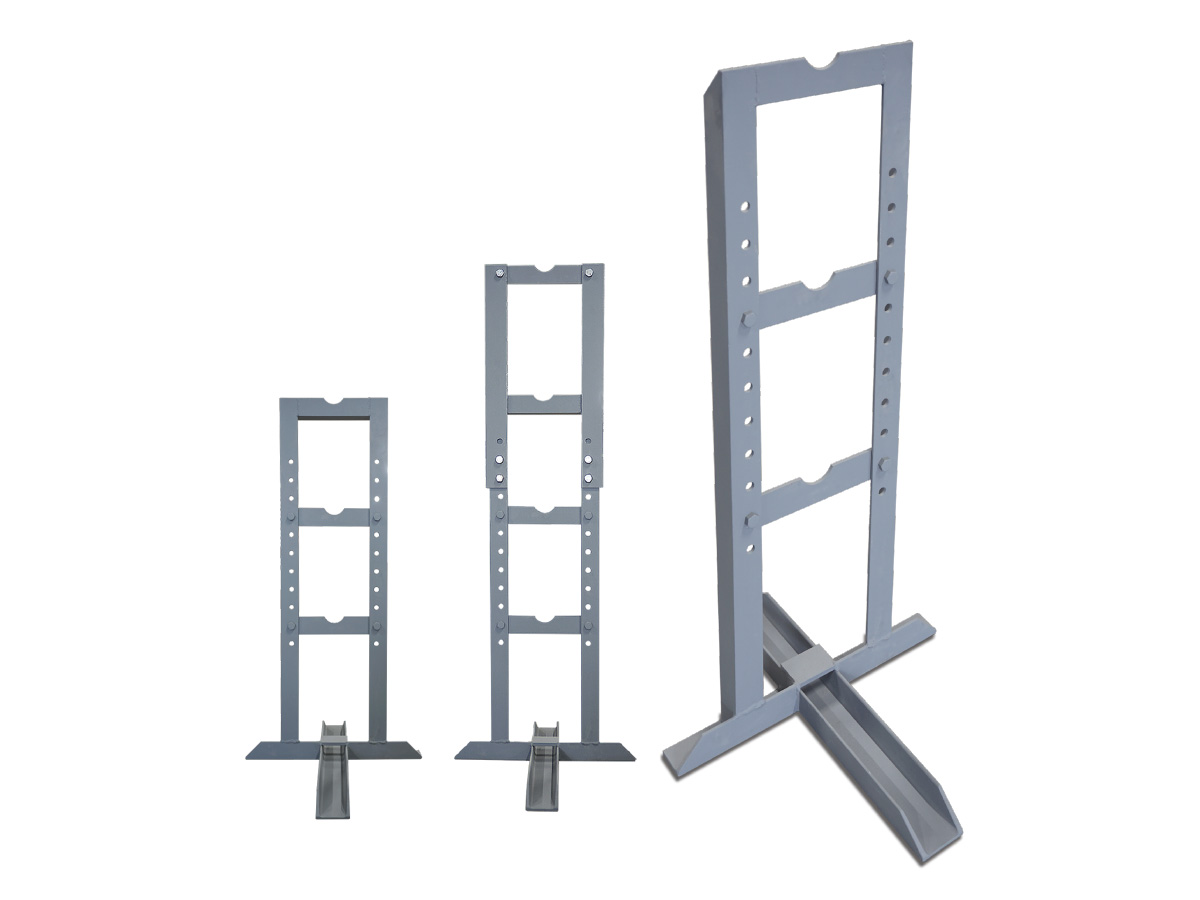

オプション部品で延長することができます

延長アングル

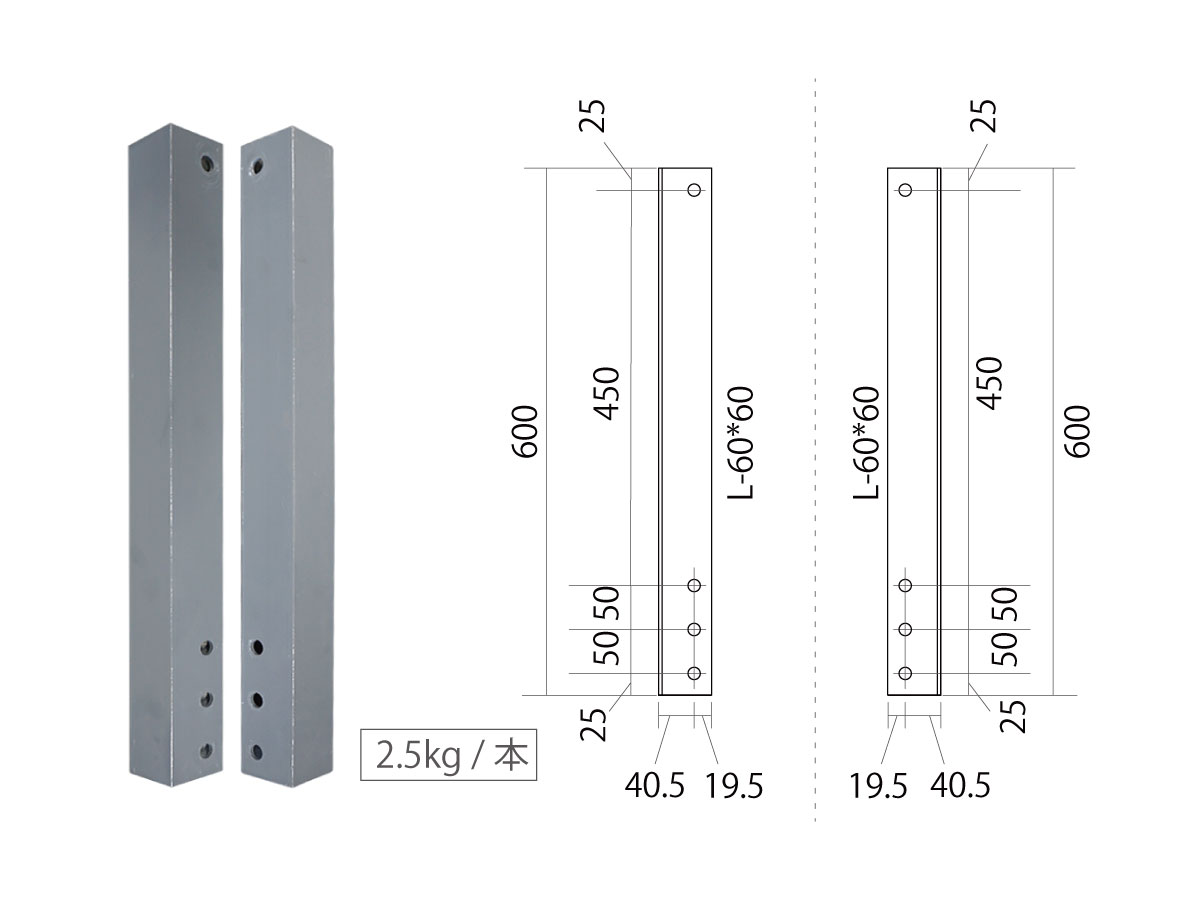

延長アングルを使用すると50㎜ピッチで高さを1300㎜まで延長可能です。（2.5kg/本）



バー（丸パイプ用、角パイプ用）

標準同型2枚付属。3枚以上必要な場合は注文時にお問い合わせください。
※本体最上部は丸パイプ仕様(変更不可)

鉄筋先組架台延長アングル

延長アングル

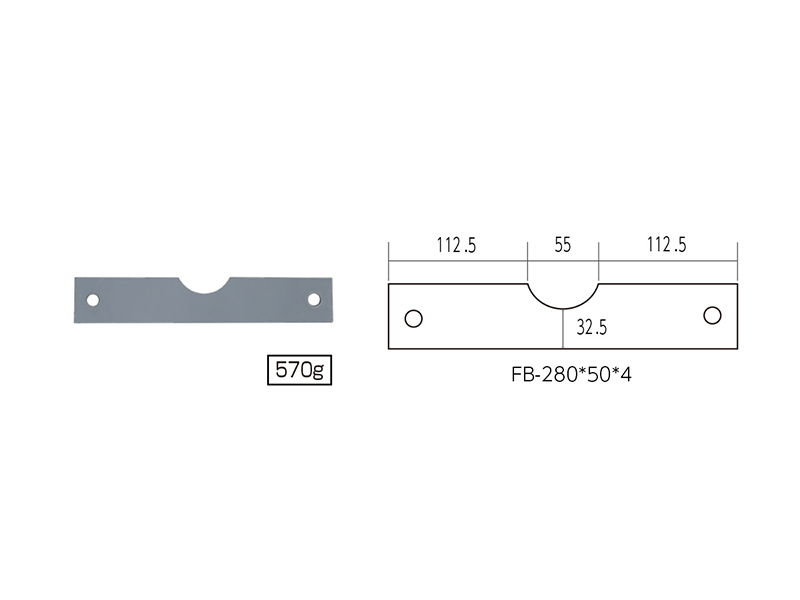

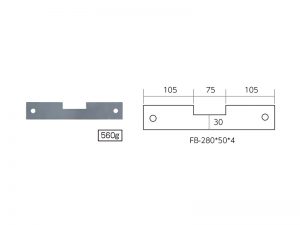

 鉄筋先組架台バー丸パイプ用

バー（丸パイプ用）

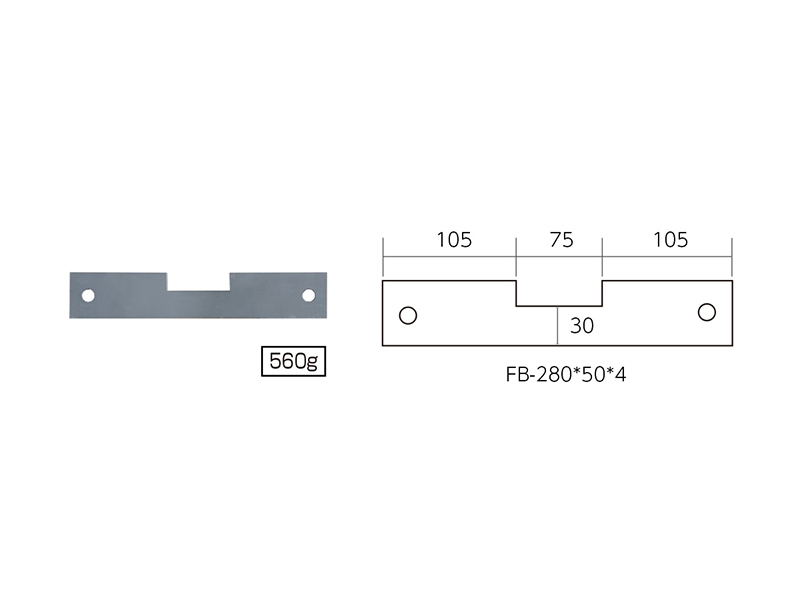

 鉄筋先組架台バー

バー（角パイプ用）
