アルミ6輪平台車楽輪車

アルミ合金製で大幅な軽量化を実現

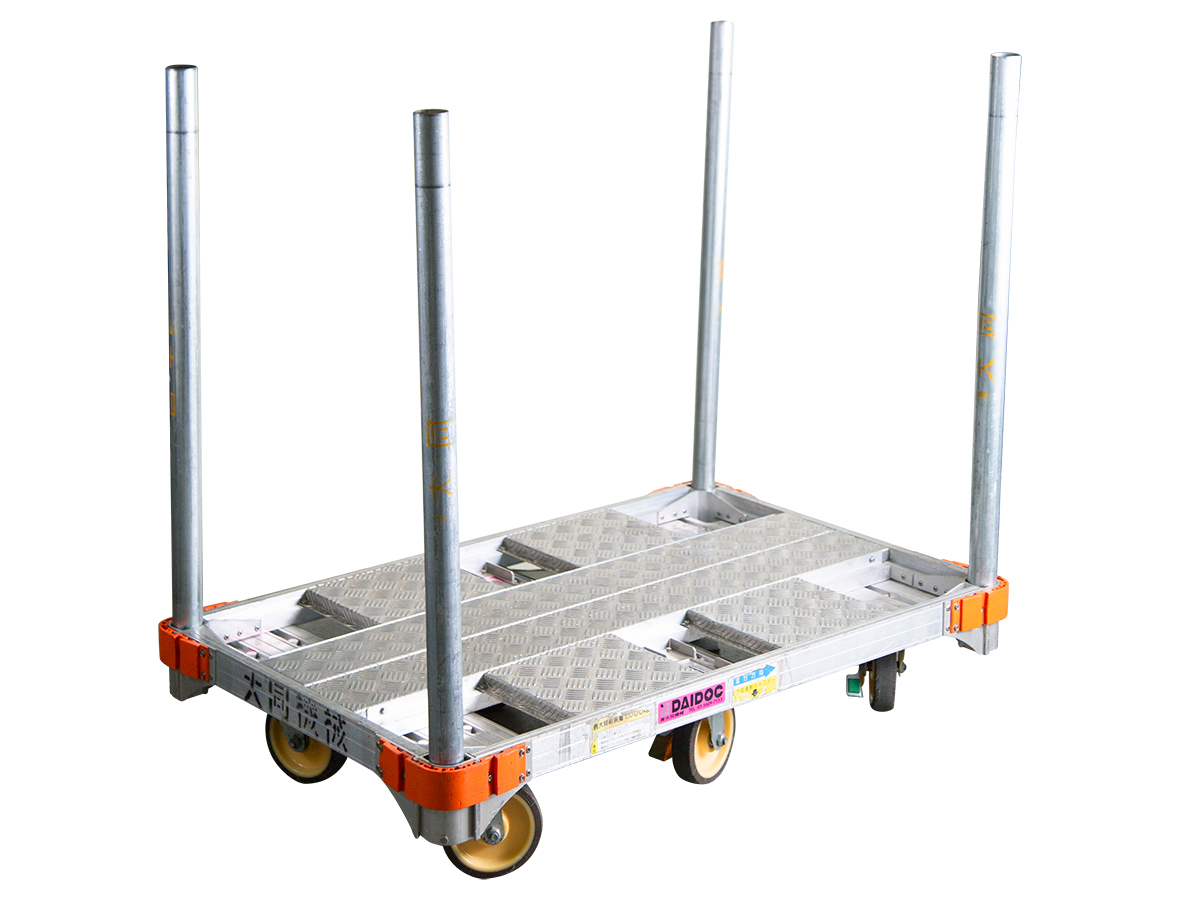

楽輪車

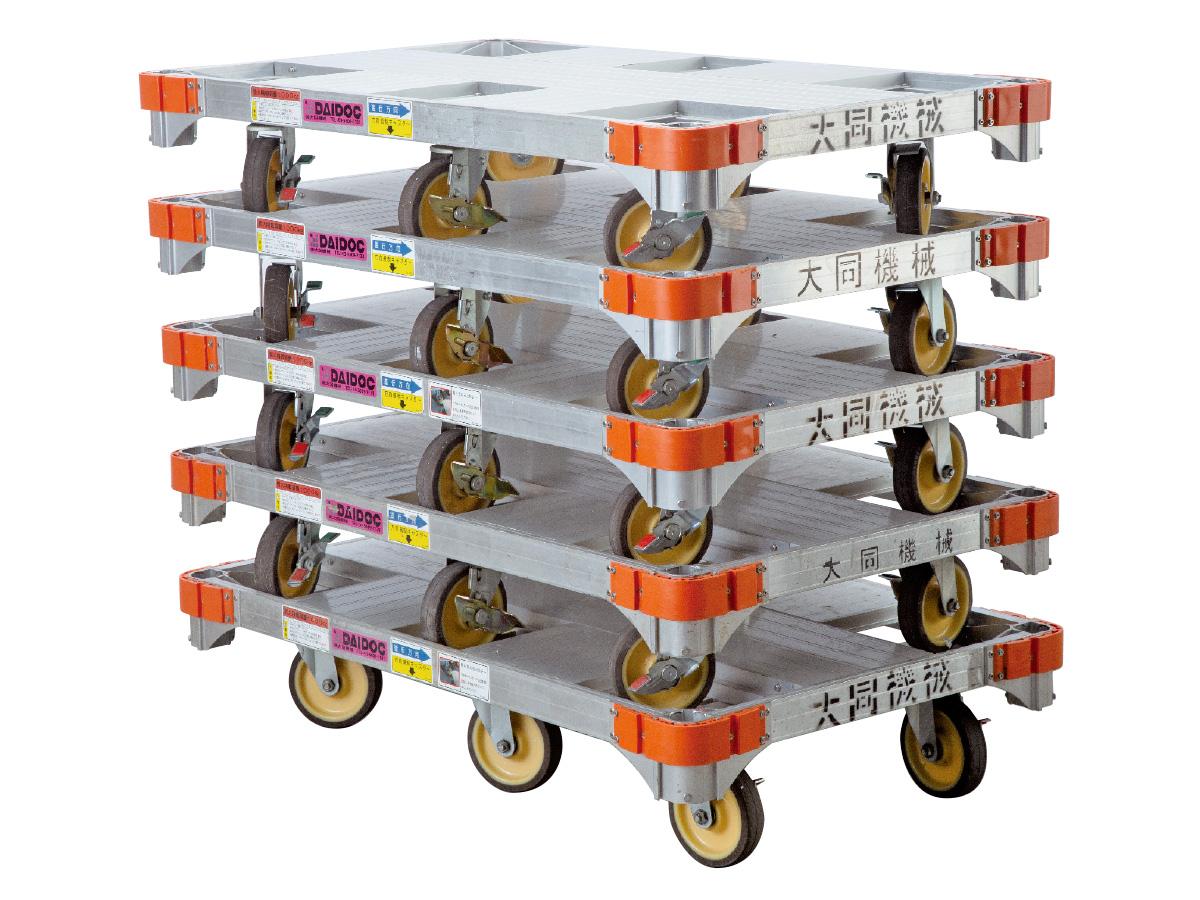

楽輪車積み重ねイメージ

楽輪車800

楽輪車800

ハンドブレーキ付楽輪車

ハンドブレーキ付楽輪車

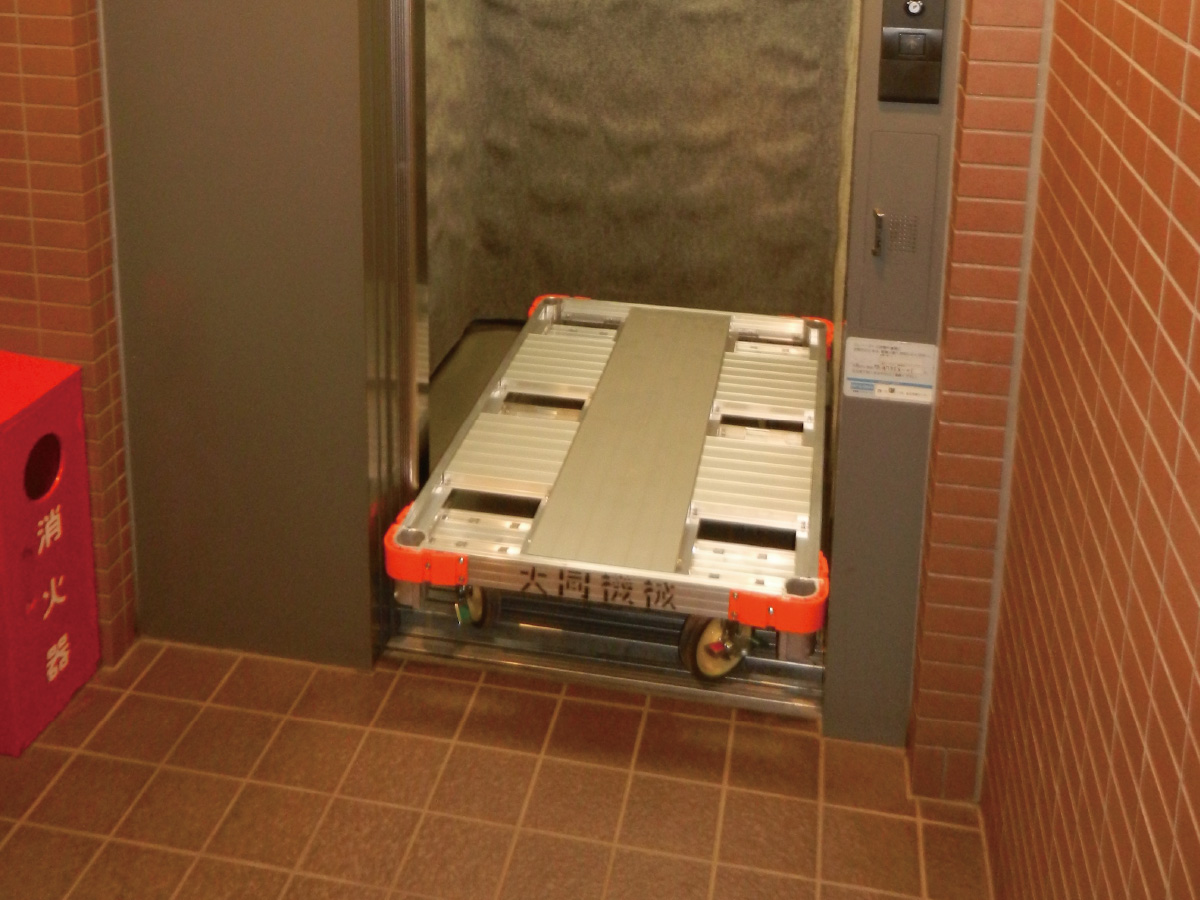

楽輪車エレベーター搬送

狭小エレベータでも搭載可能(奥行き1.3m以上)

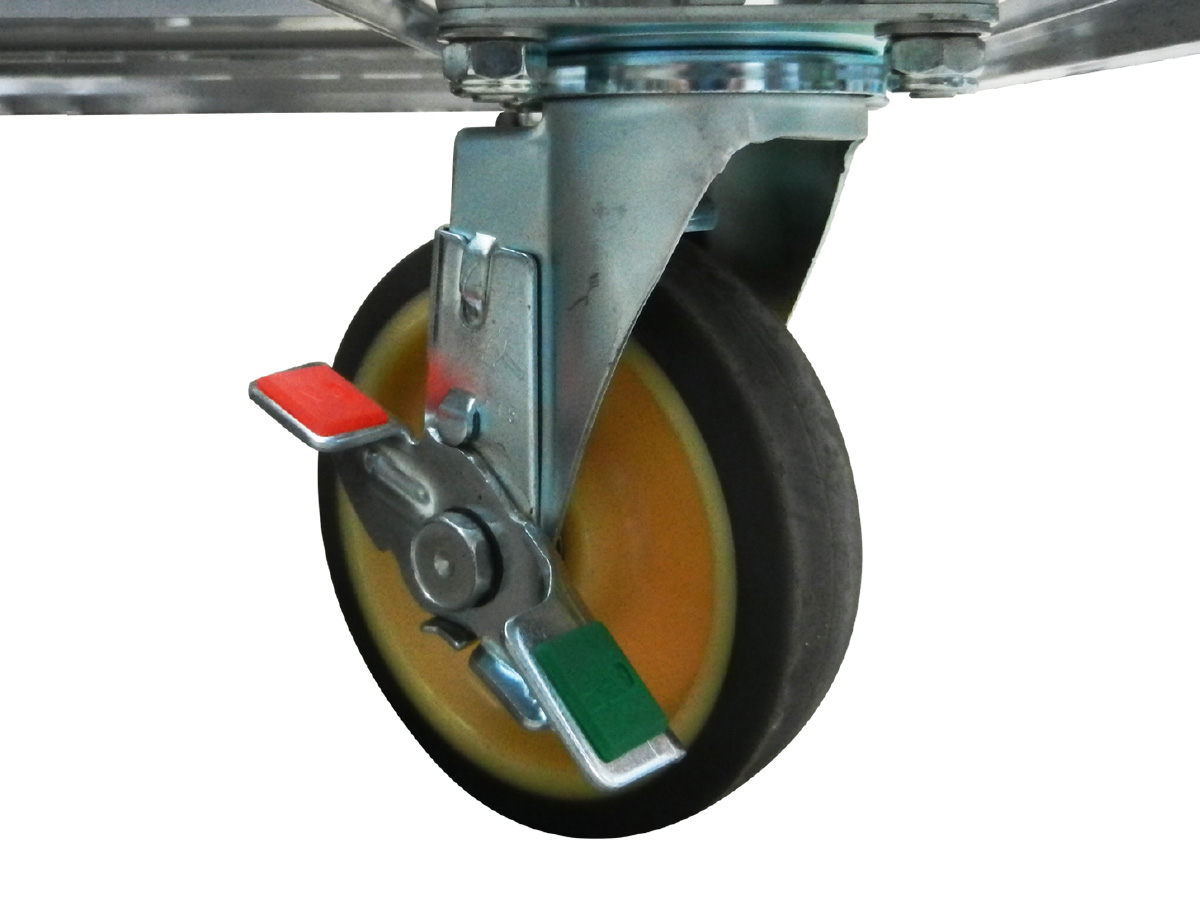

楽輪車_車輪

キャスター

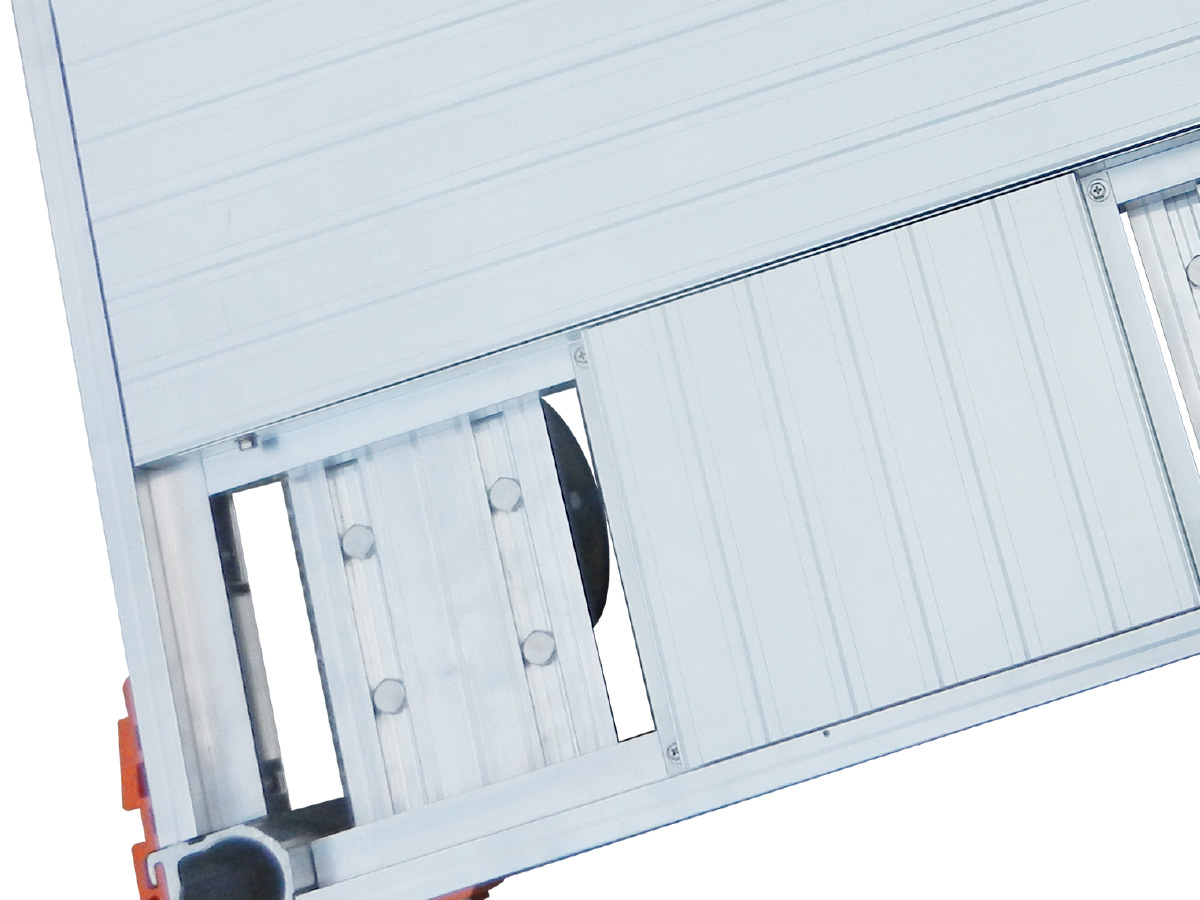

楽輪車板アップ

楽輪車
楽輪車積み重ねイメージ
楽輪車800
ハンドブレーキ付楽輪車
楽輪車エレベーター搬送
楽輪車_車輪
楽輪車板アップ

用途

工事工程
躯体工事、仕上工事、改修工事
商品分類
荷置・搬送関係

特長

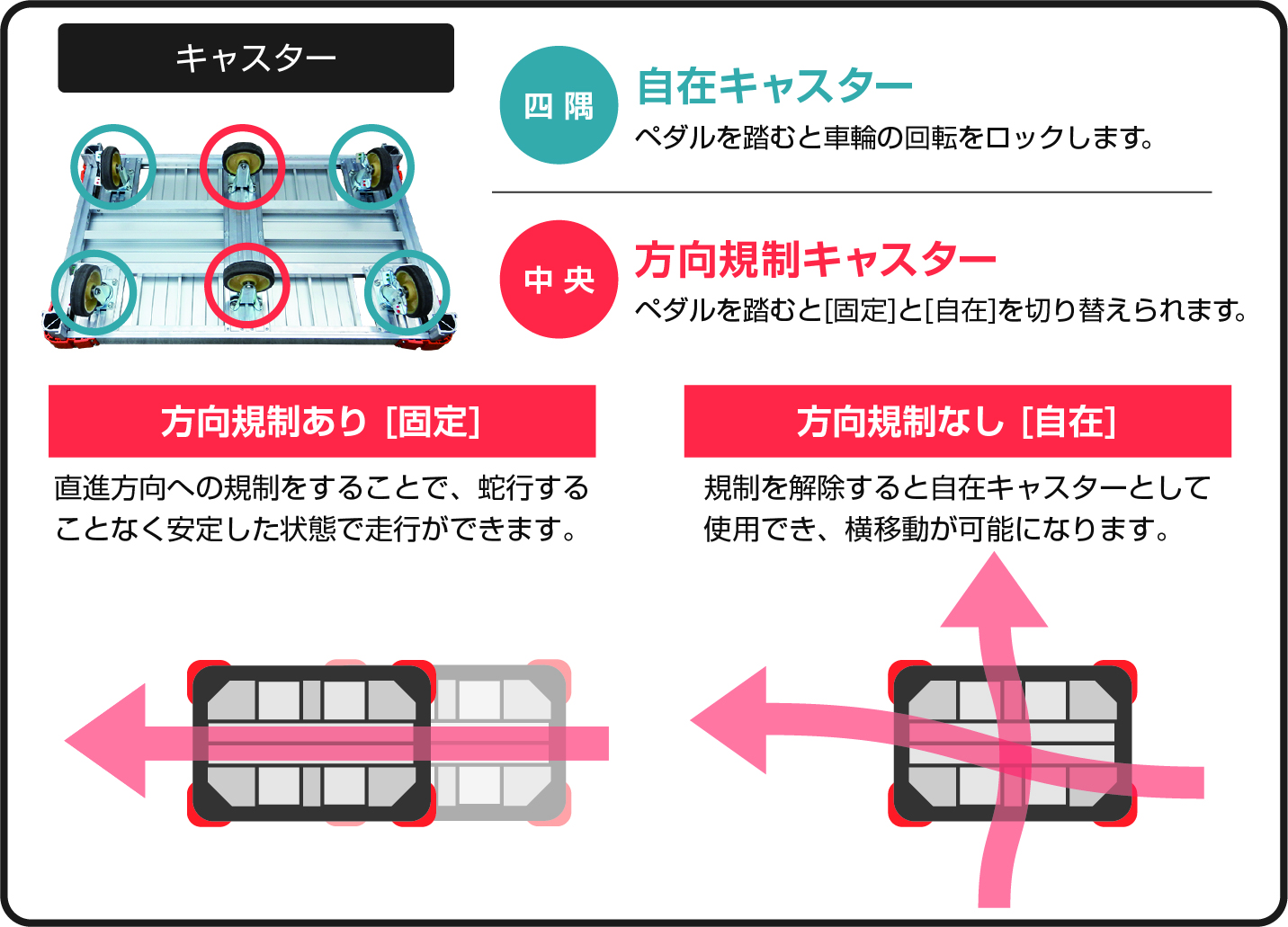

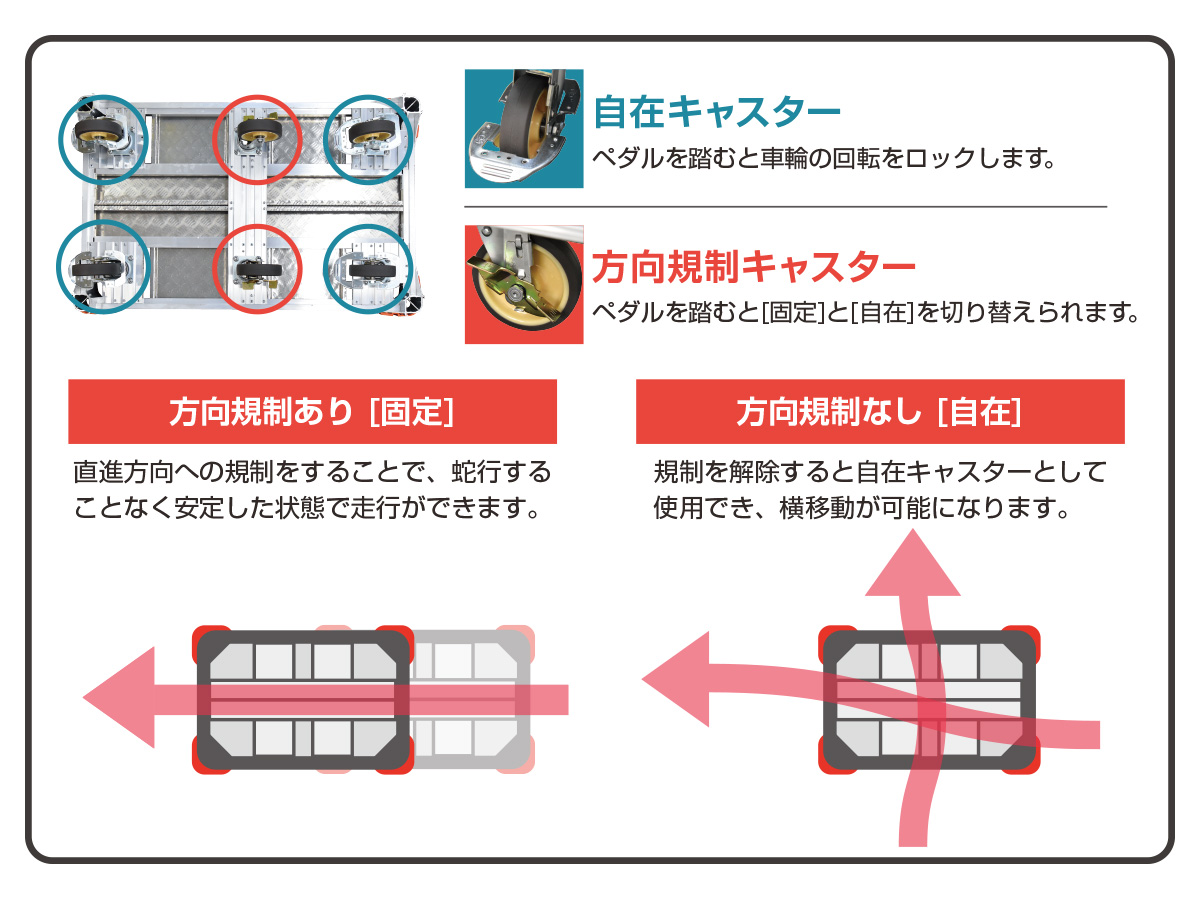

  • 中央の方向規制キャスターで自在と固定を切り替え可能
  • 未使用時は積み重ねて保管できるので省スペース
  • 床に車輪跡がつきにくいウレタンキャスターを採用
  • 狭小エレベータでも搭載可能(奥行き1.3m以上)
  • 万が一のキャスター交換もスパナ1本でラク
  • 防汚塗装で清掃・整備作業がラク
  • 楽輪車・楽輪車800の部品を共通化することにより、修理時のコストを削減

仕様

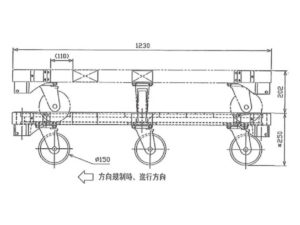

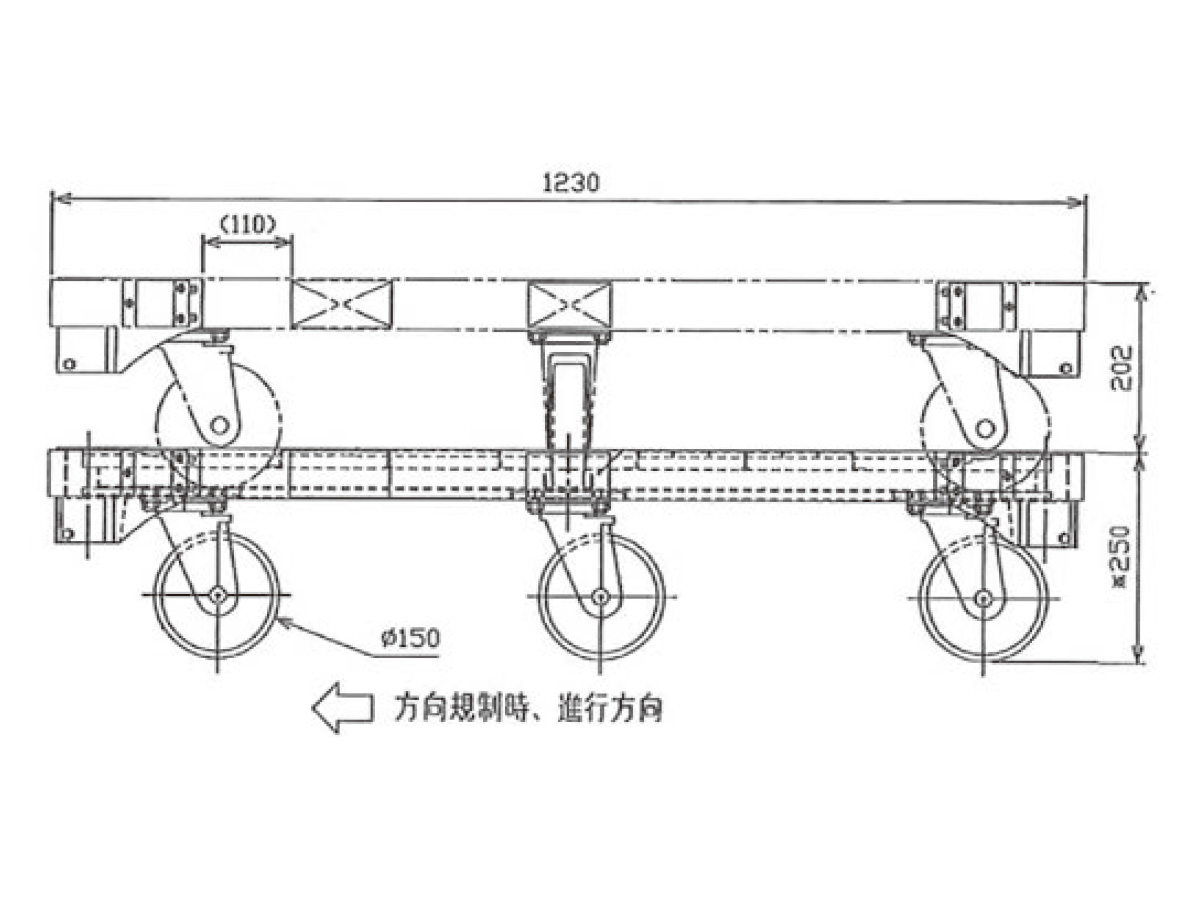

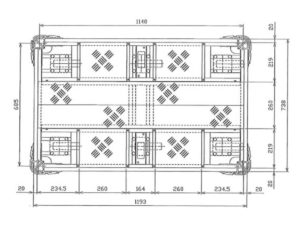

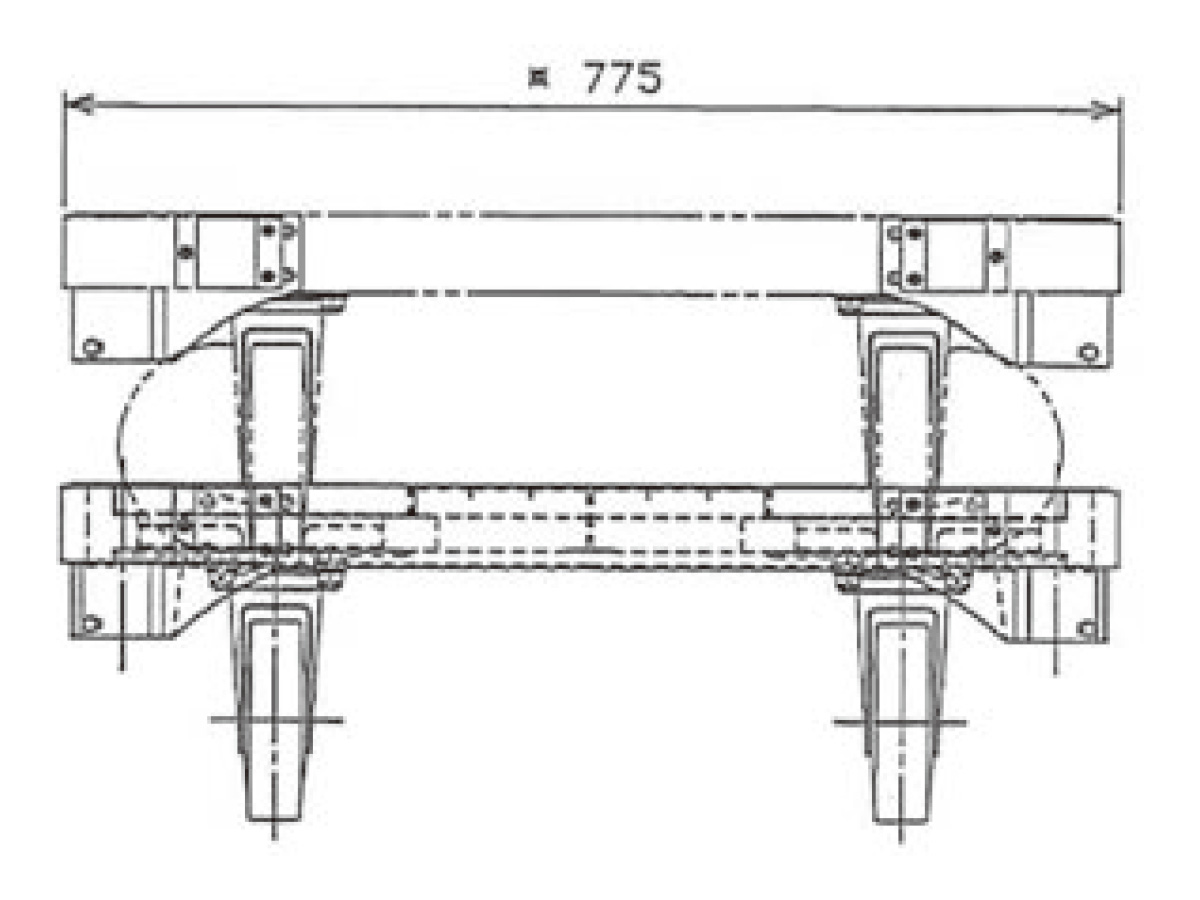

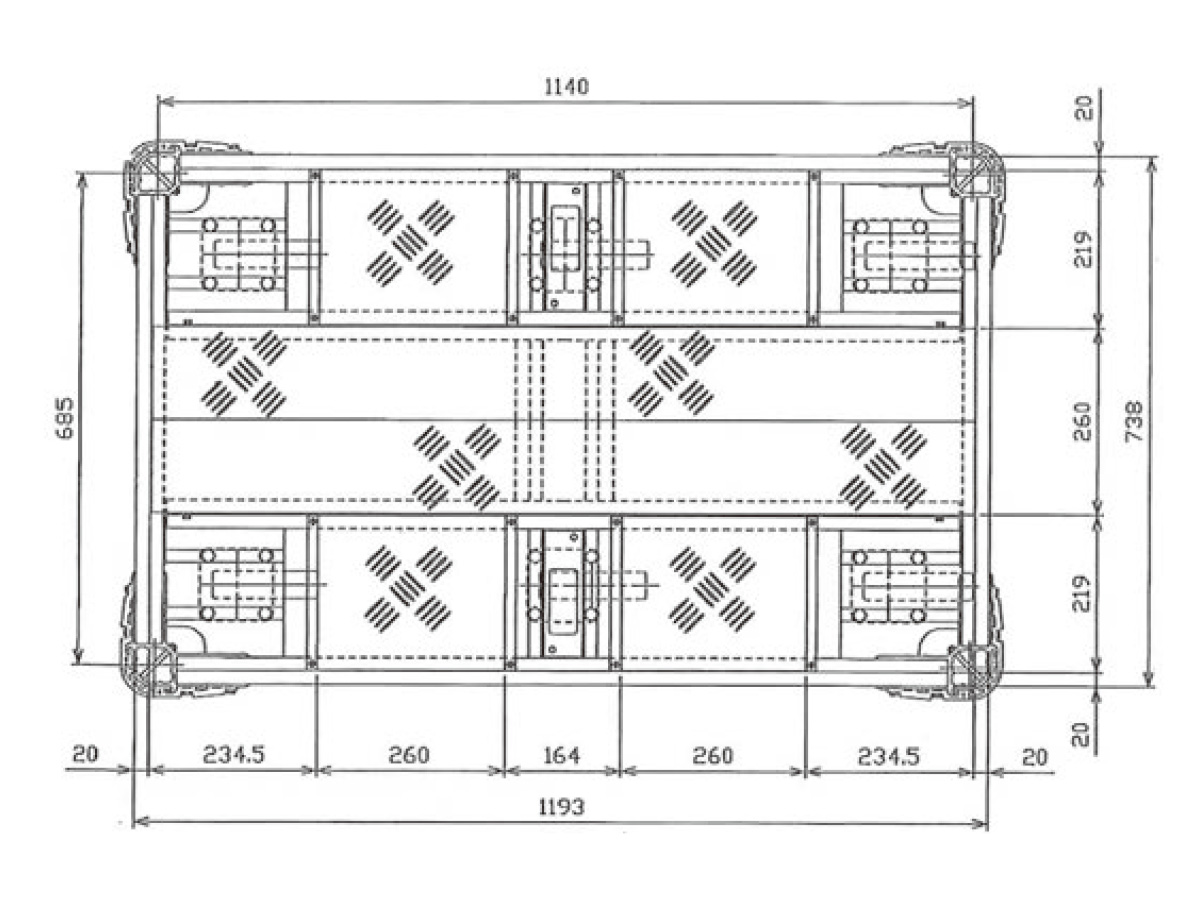

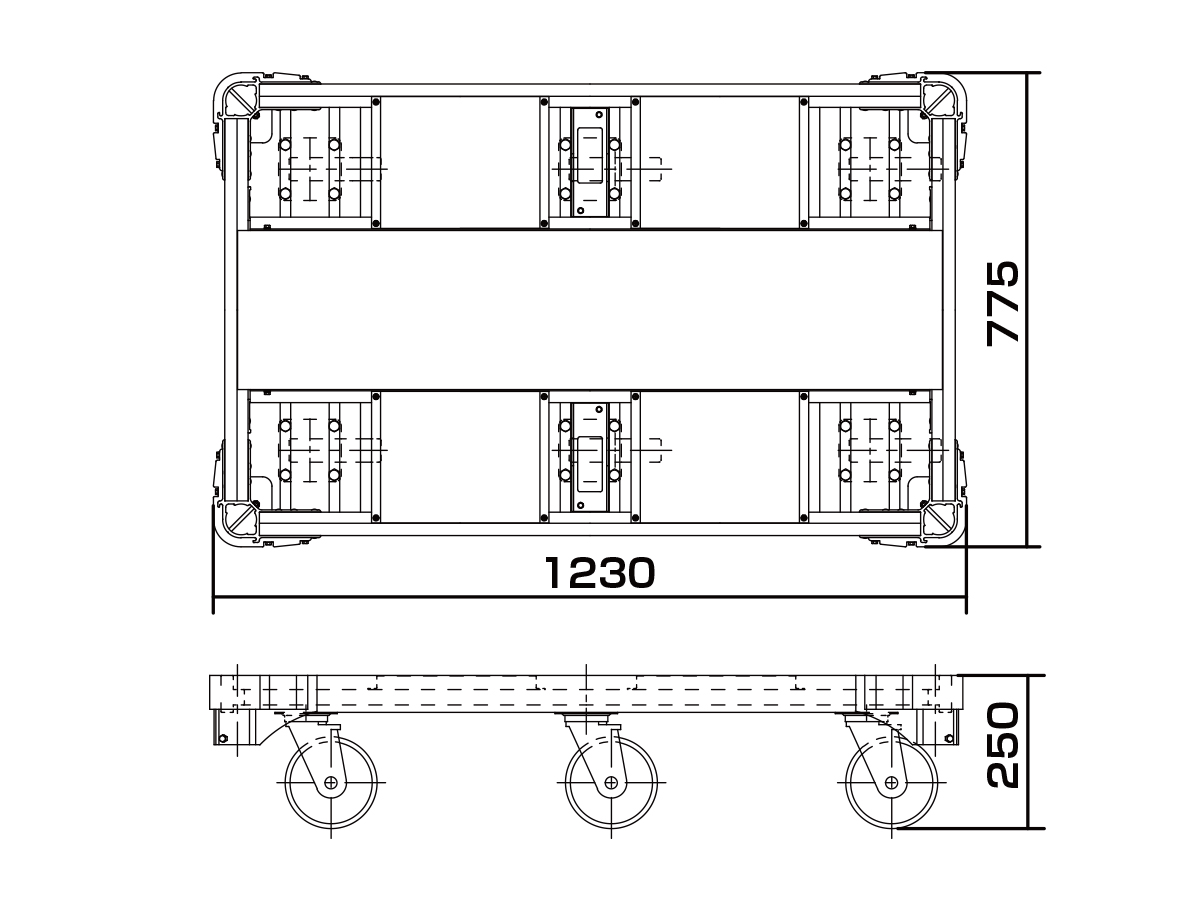

楽輪車(アルミ6輪平台車)
寸法(㎜) W 775
L 1230
H 250
ソケット内径(㎜) φ50
キャスター仕様 (四隅)自在/ウレタン/ストッパー付
(中央)方向規制/ウレタン
キャスター径(㎜) φ150
積載荷重(kg) 1000
自重(kg) 29
楽輪車800(アルミ4輪平台車)
寸法(㎜) W 775
L 775
H 250
ソケット内径(㎜) φ50
キャスター仕様 4輪自在/ウレタン/ストッパー付
キャスター径(㎜) φ150
積載荷重(kg) 800
自重(kg) 20.5
ハンドブレーキ付楽輪車

手を離すと同時にブレーキがかかります。

寸法(㎜) W 775
L 1310
H 1300
ソケット内径(㎜) φ50
キャスター仕様 (四隅)自在/ウレタン/ストッパー付
(中央)方向規制/ウレタン
キャスター径(㎜) φ150
積載荷重(kg) 800
自重(kg) 35

動画

オプション

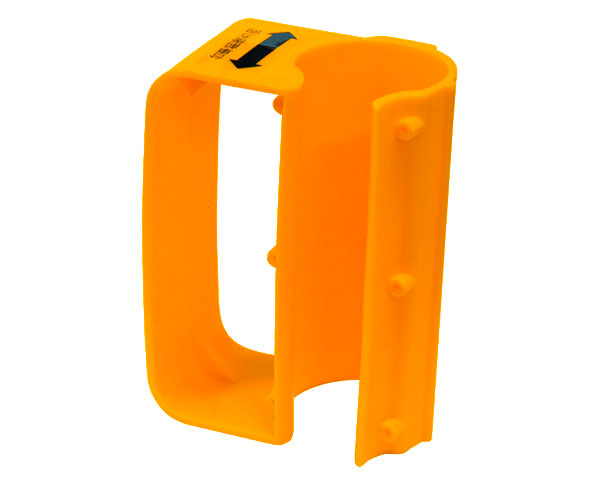

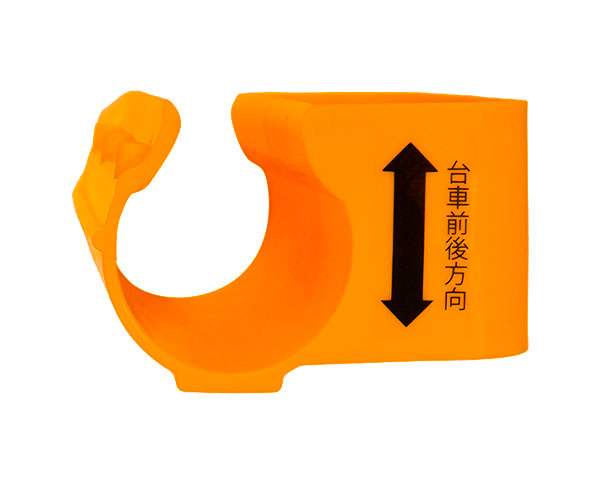

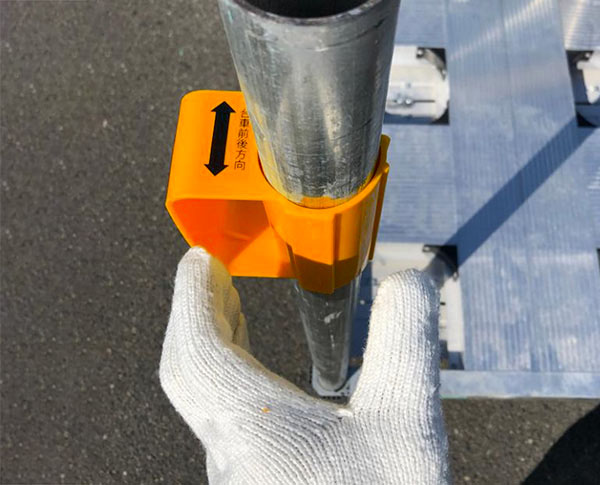

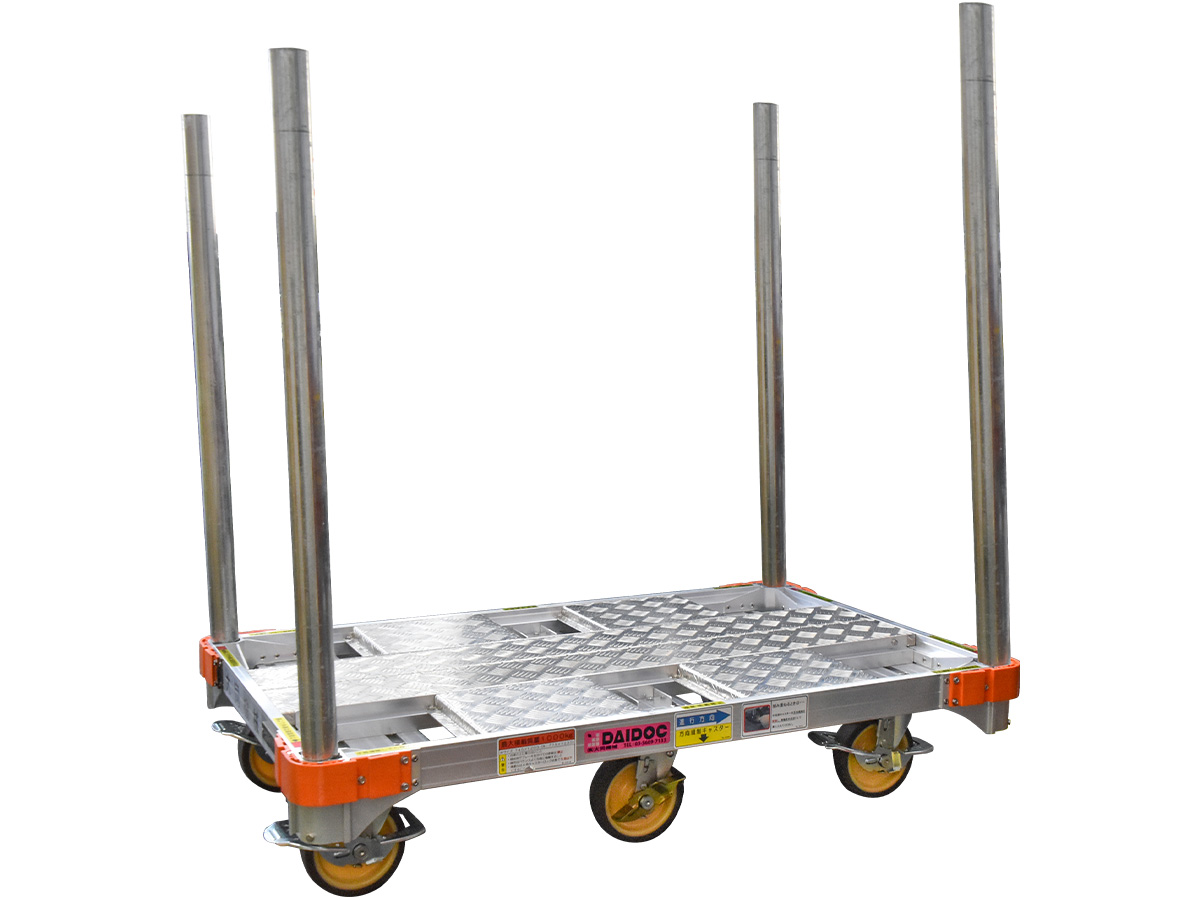

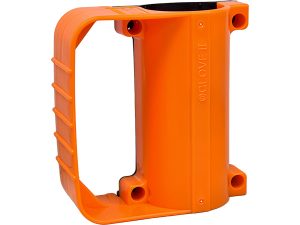

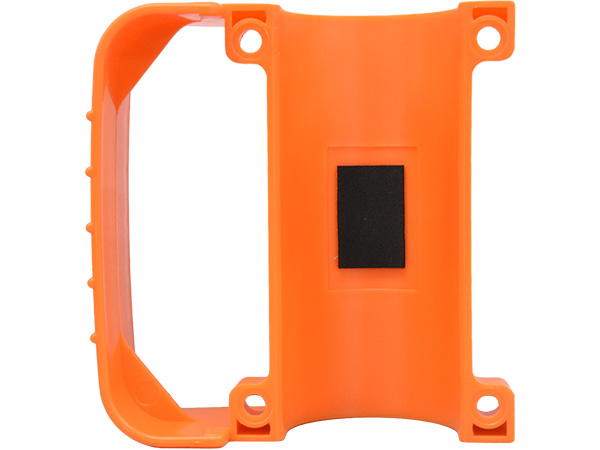

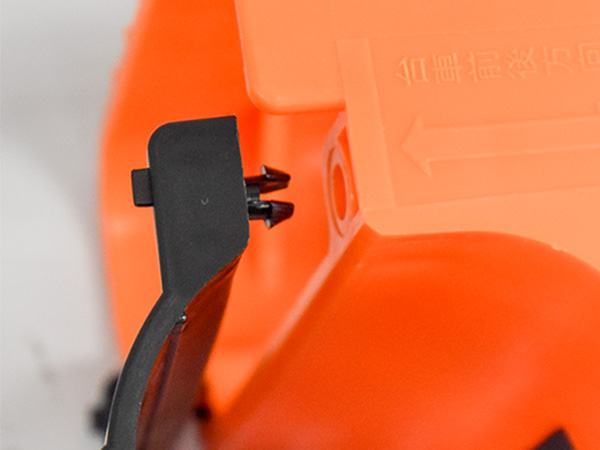

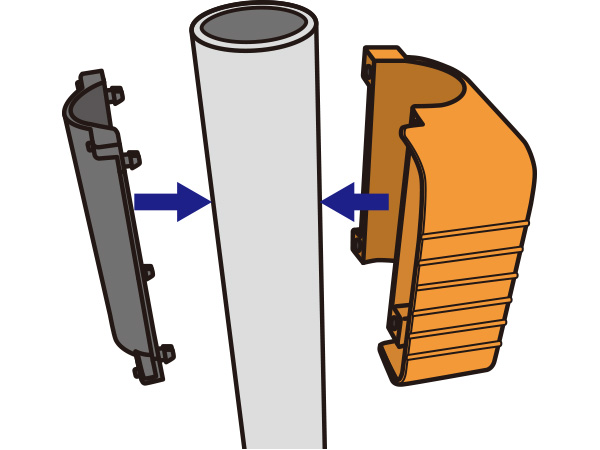

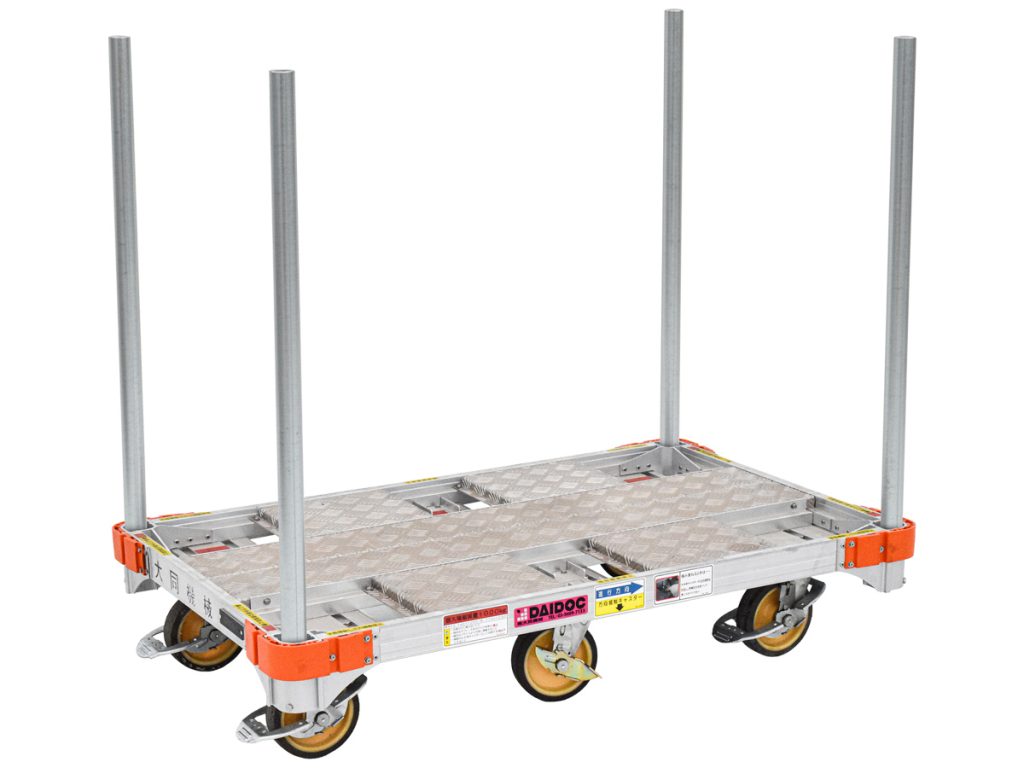

楽輪車用 グリップ

  • 壁面や積荷の間に手が挟まれる事故を防ぎます。
  • 安全に使用できる積載高さの目安になります。
  • 衝突時の衝撃を吸収します。

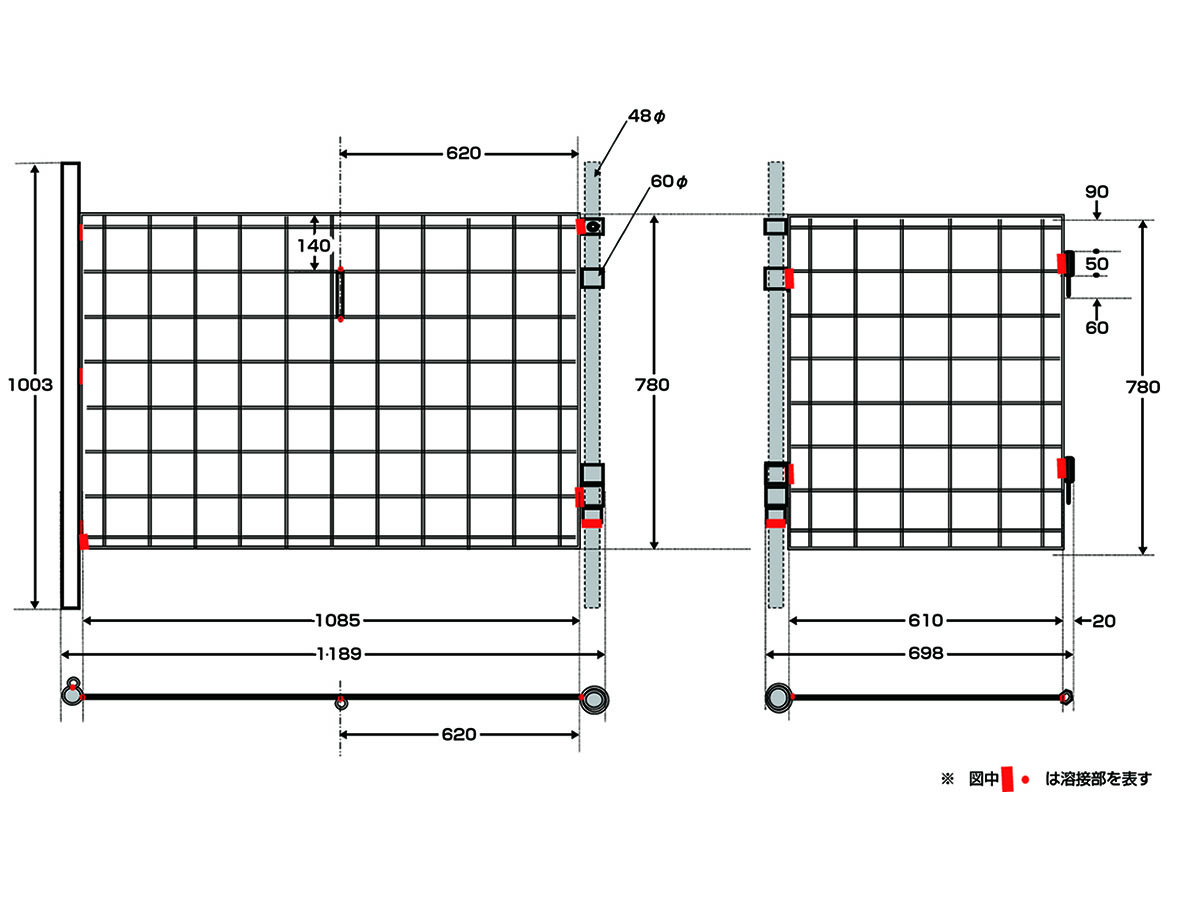

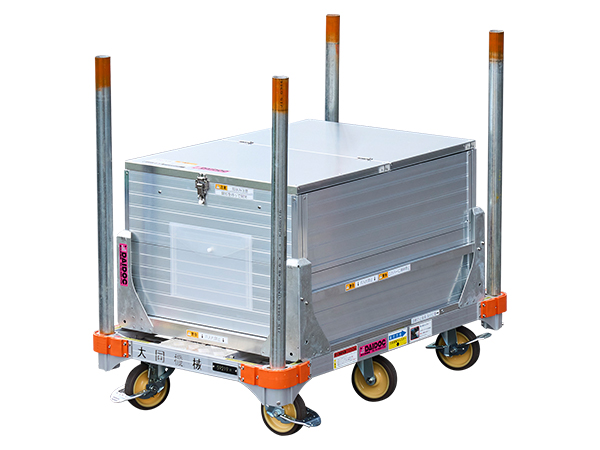

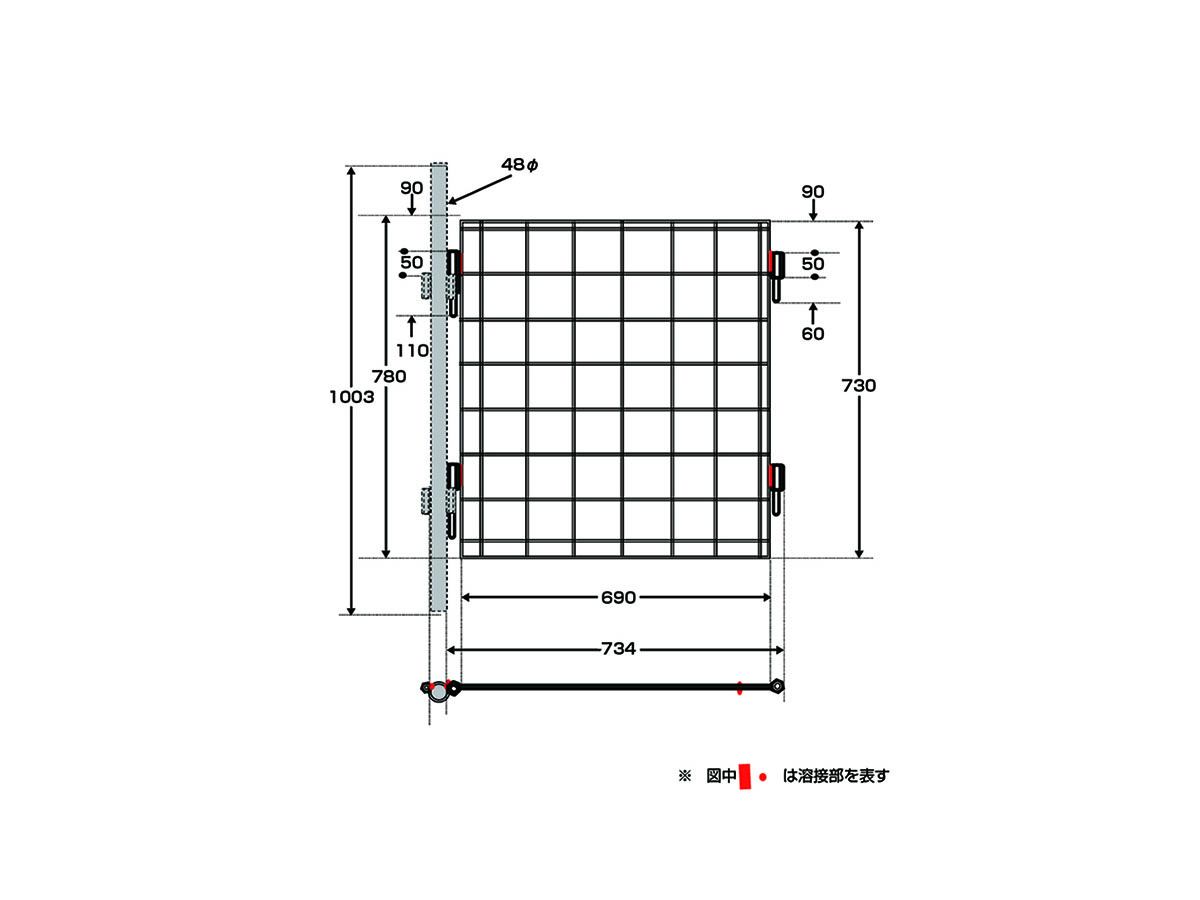

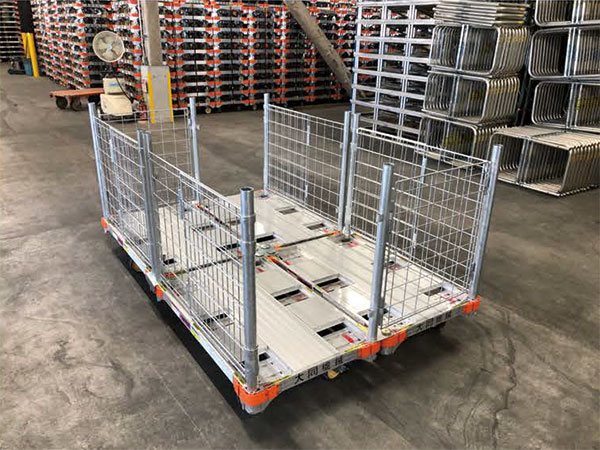

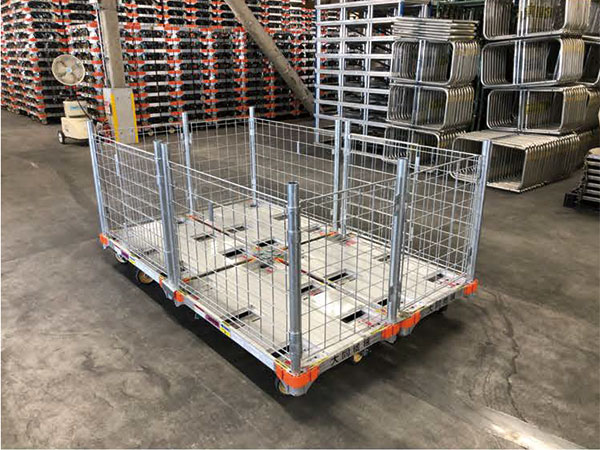

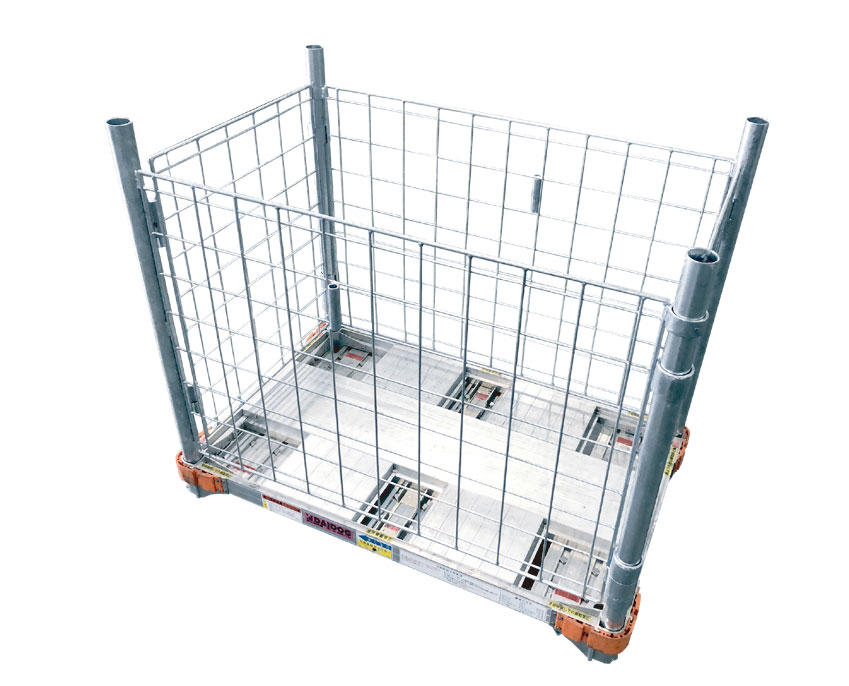

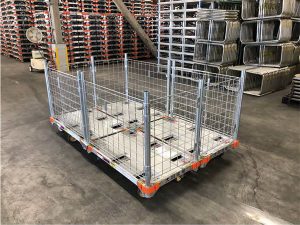

メッシュフェンス

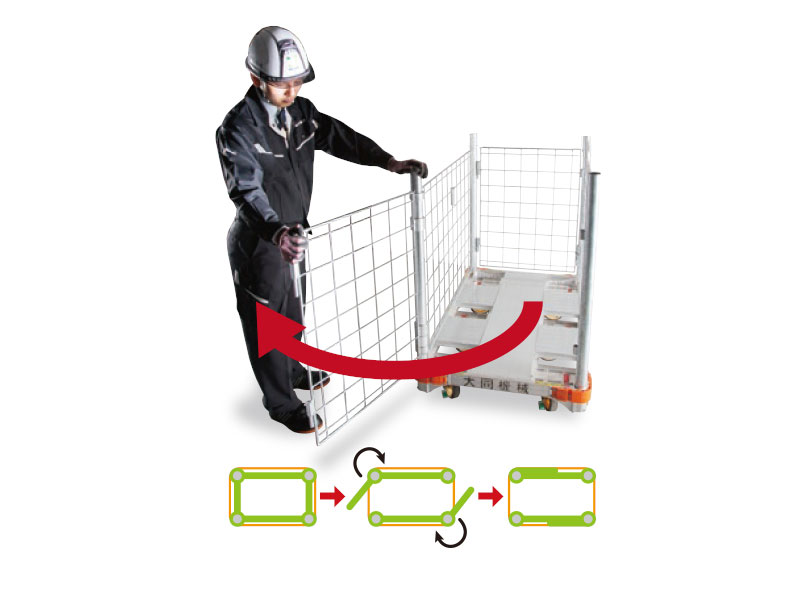

  • 妻側扉開閉式
  • スチール製メッキ仕上げで錆びにくい
  • 差し込むだけの簡単取付
  • メッシュ上で中身が確認可能

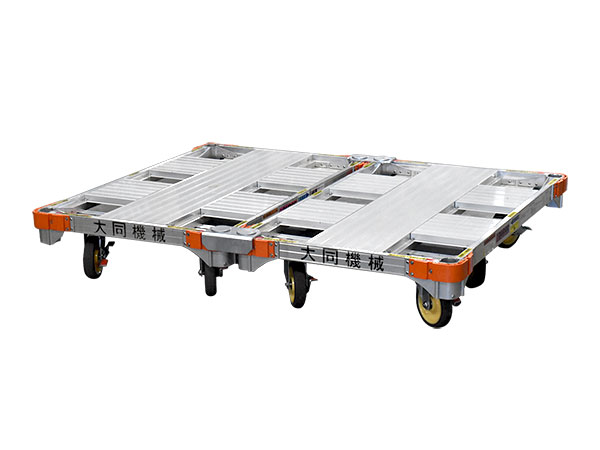

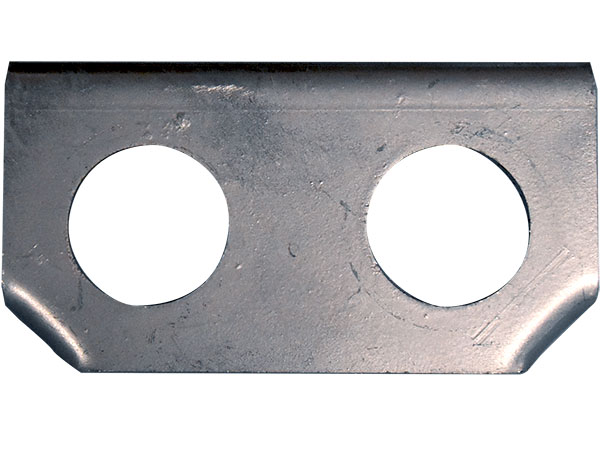

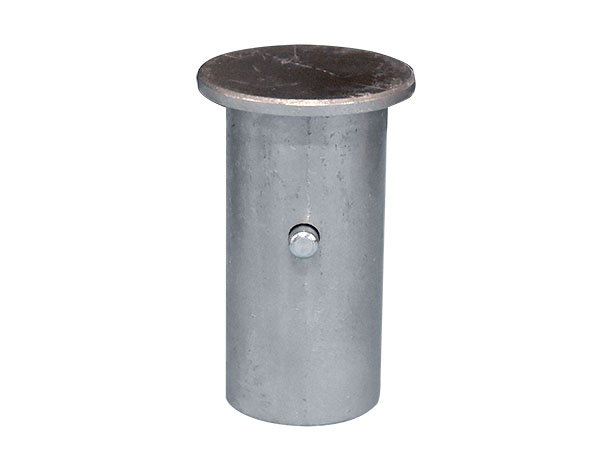

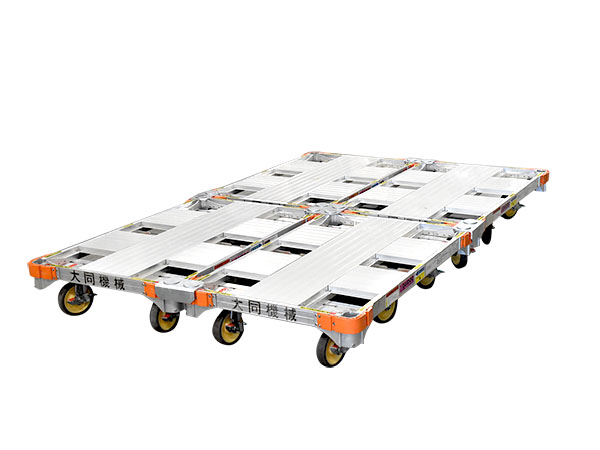

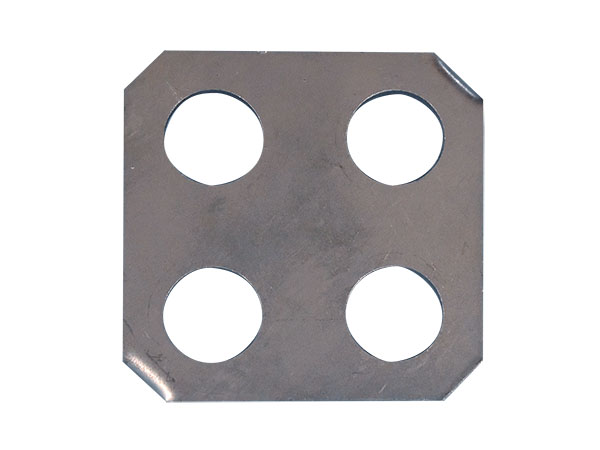

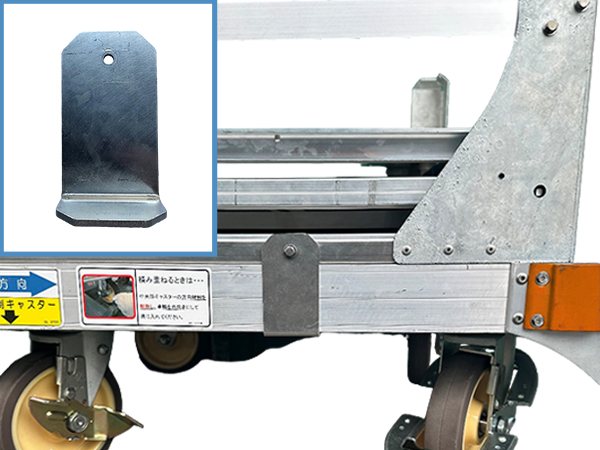

連結金具

  • 連結することで広い床面積を確保でき、材料などの直置き防止します。

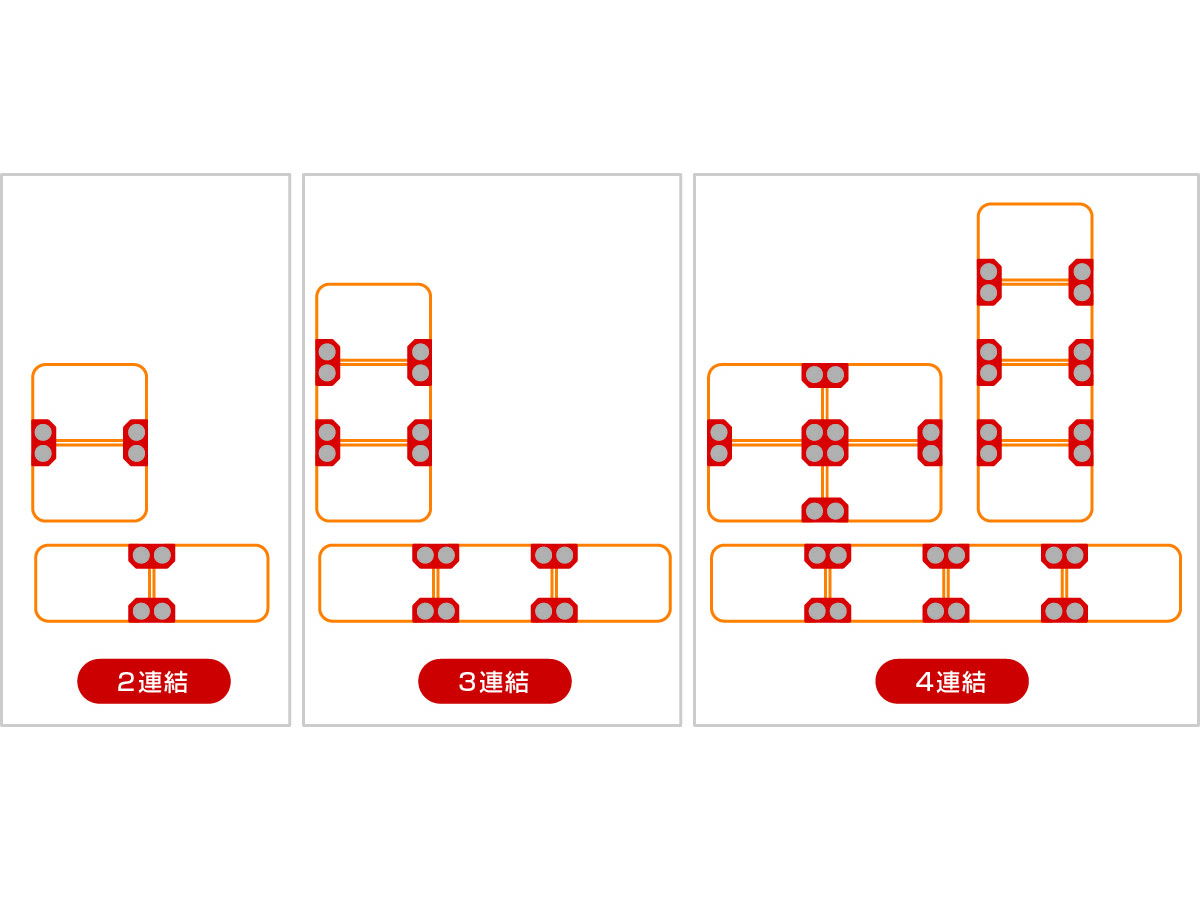

  • 荷物に合わせて自由自在に縦、横の連結が可能。
  • 工具を使用せず、簡単に取付・取外し可能。

注意事項

共通

  • 最大積載質量は1000kg (等分布)です。積載時はバランスよくソケットよりも内側を目安に配置してください。(図1)(端部に積載しないでください)また、積荷は重量物から順に積載し、重心が台車の中央になるよう積載してください。
  • 本品中央部方向規制キャスターのものは、方向規制作動時、側面ラべル表示の進行方向を必ず守ってください。方向規制作動時、方向規制と直交する方向へ無理やり台車を押さないでください。
  • 荷物を積載して傾斜地での使用はやめてください。
  • 傾斜地ではキャスターブレーキをかけても停車禁止です。長期停車時には、キャスターブレーキの他にストッパー(輪止め等)を併用してください。
  • 段差のある場所での走行はゆっくり慎重に走行してください。キャスター部に衝撃がかかると、破損、積載物の滑落及び、転倒する恐れがあります。走行経路に段差がある場合はあらかじめスロープ等を必ず設置してください。
  • 走行及び方向転換時、キャスター部に足をはさまないよう注意してください。
  • 積載時は必要に応じロープ、べルト等により捕縛してください。
  • 使用前点検を行い、車輪の磨耗、破損及びブレーキの作動を確認してください。
  • 台車を投げたり落としたりして乱暴に扱わないでください。台車が確実に停車するまで手を離さないでください。
  • 積荷高さに注意してください。高く積み上げるとバランスが悪くなり転倒する恐れがあります。
  • 台車の上に乗らないでください。
  • 牽引しないでください。
  • 手摺パイプは4本同じ長さを立て、積込時より1.0m以下の物を使用してください。

ハンドブレーキ付楽輪車

  • ブレーキを握る際、指挟みにご注意ください。
  • 荷を載せた状態で急なブレーキをかけると、荷崩の原因となります。
  • 必ず2人以上で運搬してください。

連結金具

  • 連結状態での移動は連結金具が外れる可能性があるのでご注意ください。
  • フォークリフト、ユニック、ホイストなどを使用しての移動はお止めください。
  • 連結ロッドのストッパーピンは連結プレートからの外れを防ぐための機能です。台車への取付をロックする機能はありません。

メッシュフェンス

  • 扉の開閉ロックをする際に、上下のスライドで指を挟まないように気をつけてください。
  • 扉の開閉ロックを外す際に、オプションの楽輪車用「グリップ」を使用している場合は、一旦外してください。
