仮ボルト不要接合工法治具ガチャントピン

レンタル品
仮ボルトに代わって、鉄骨柱と梁を簡単に仮接合します。

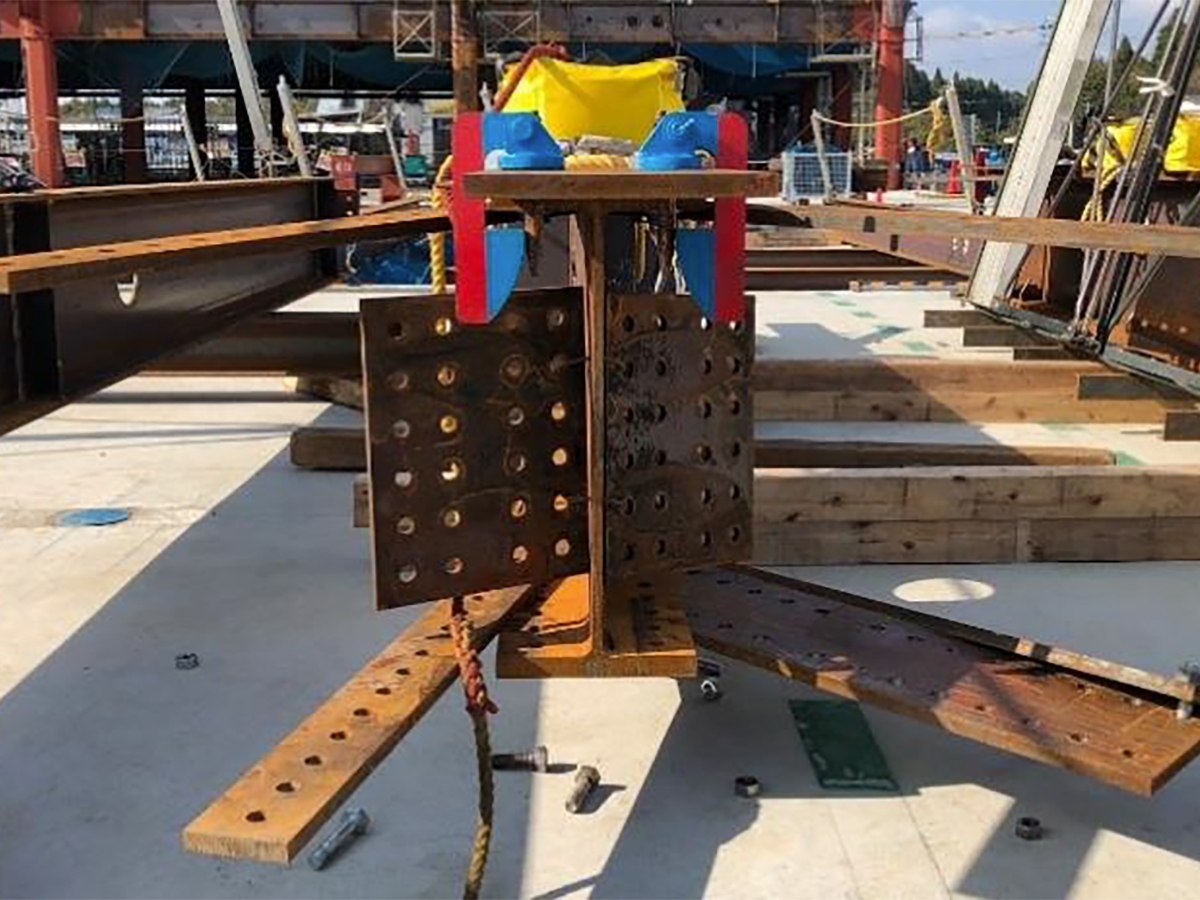

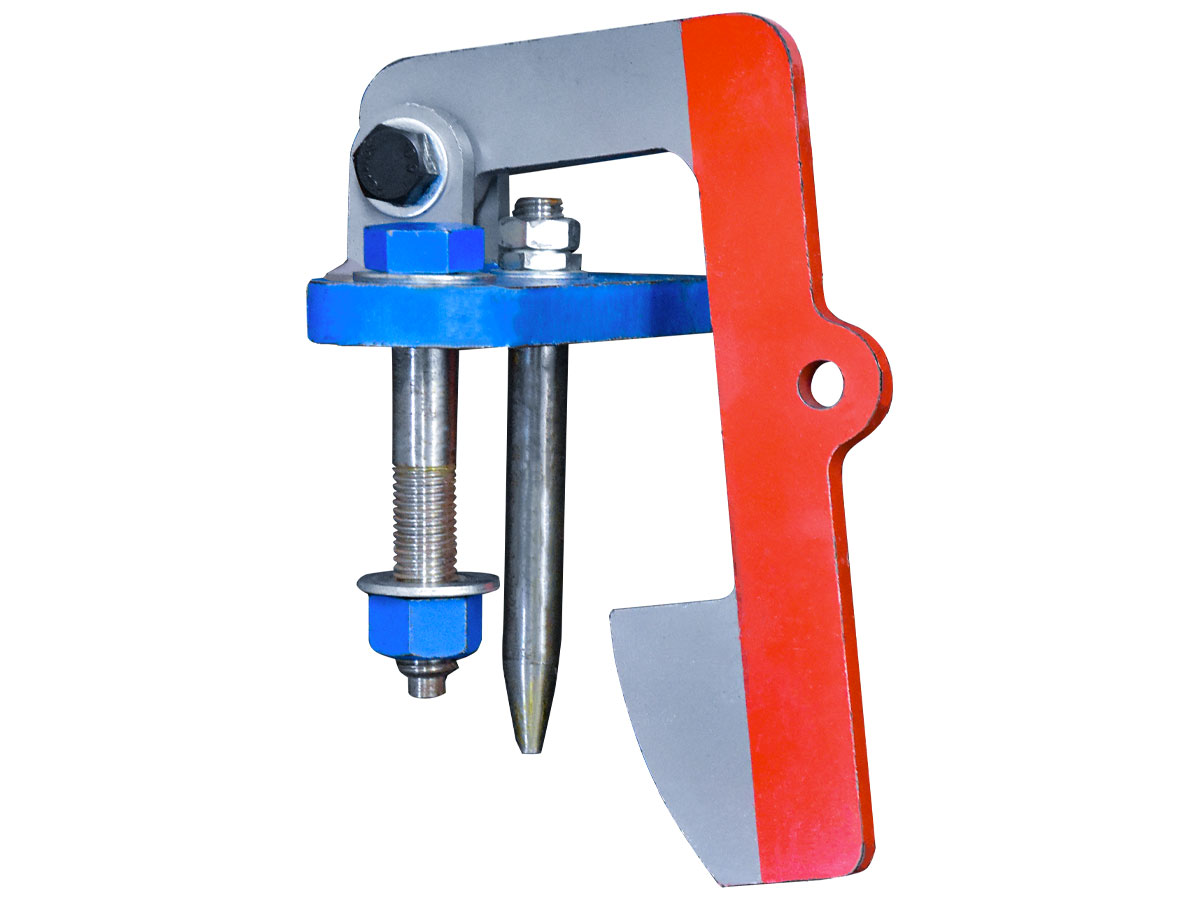

ガチャントピン

ガチャントピン

ガチャントピン

ガチャントピン
ガチャントピン
ガチャントピン

用途

工事工程
鉄骨工事
商品分類
機械工具関係

鉄骨建方にかかる高所作業を大幅に減らすことで、作業効率と安全性の向上につながります。

特長

  • 鉄骨建方にかかる高所作業の工数削減
  • 鉄骨の接合作業の簡略化により、高所作業等のリスクを低減
  • 仮ボルト落下に伴うリスクを低減
  • 仮ボルトの搬入搬出費削減
  • 工期短縮によるレンタル費削減
  • 繰り返し使用可能な治具を使用することで、環境負荷を低減

特設サイトで製品の特長をより分かりやすくご紹介しています。
https://www.daidoc.co.jp/gachantopin/ （特設サイトへ）

仕様

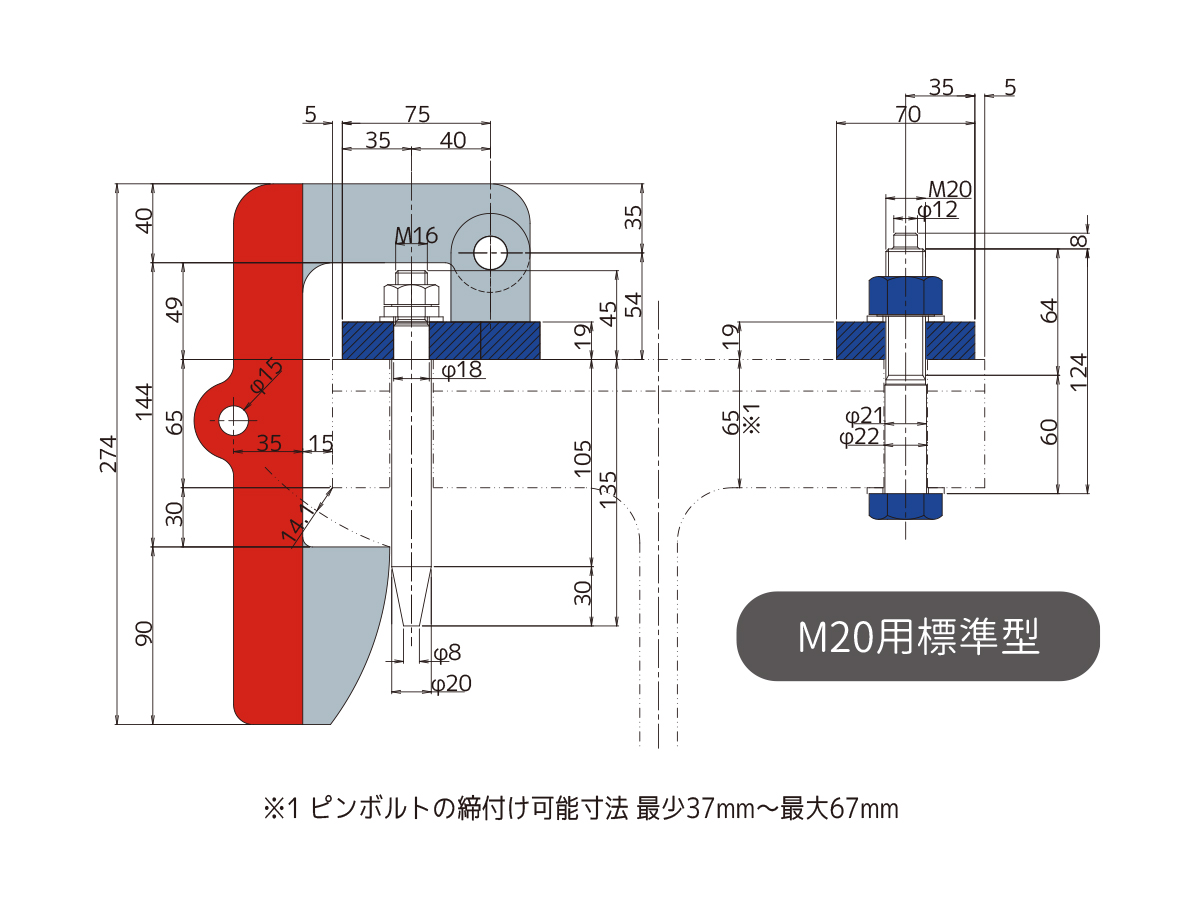

M20標準型

M20用標準型[自重:5.8kg]

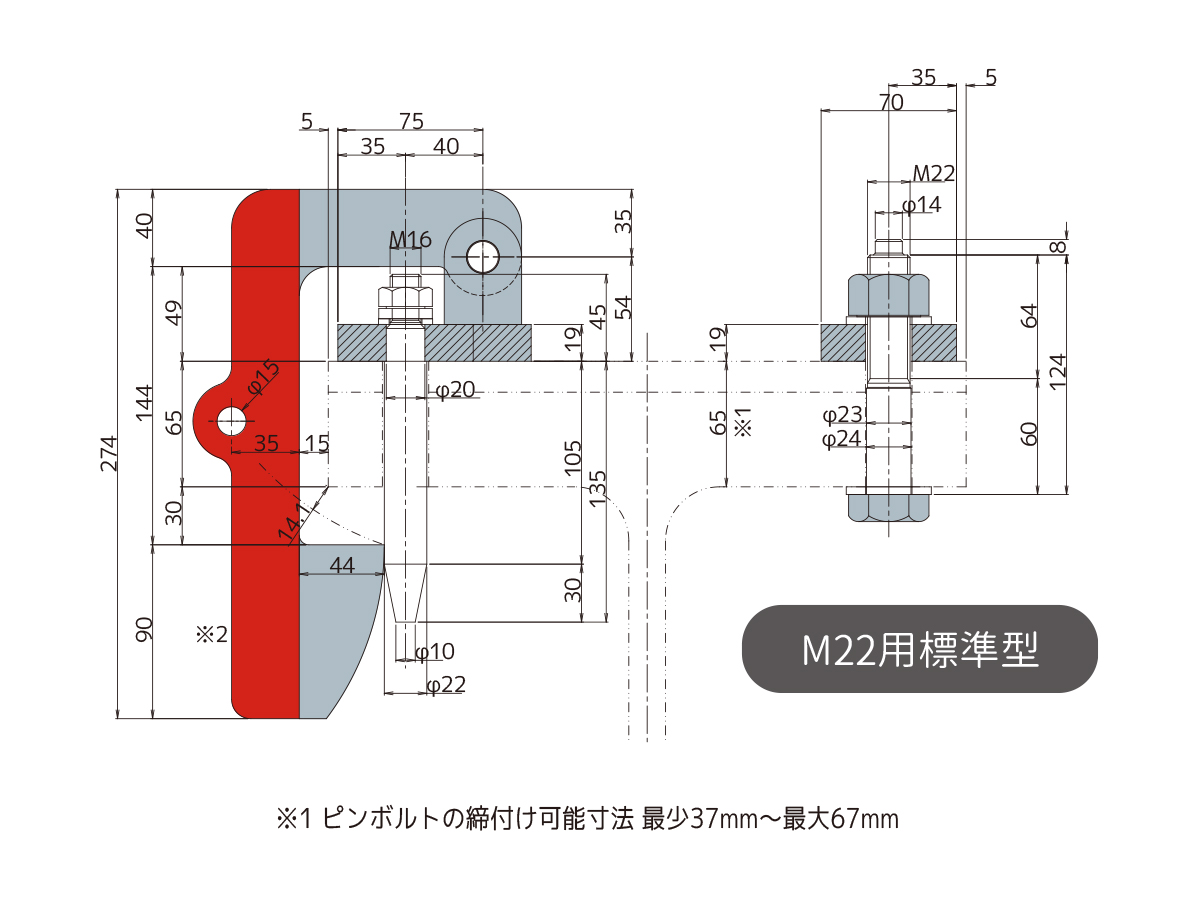

 M22標準型

M22用標準型[自重:6.1kg]

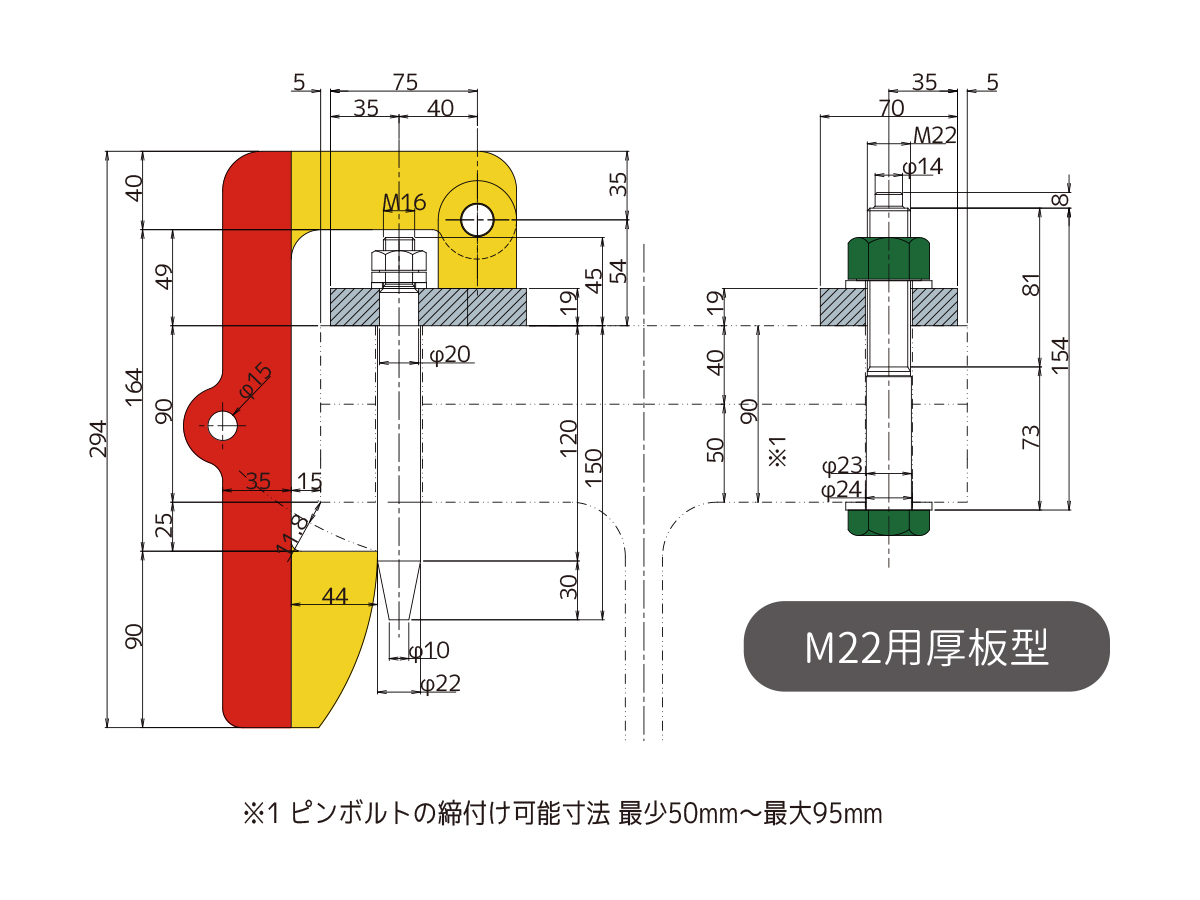

 M22厚板型

M22用厚板型[自重:6.2kg]

使用手順

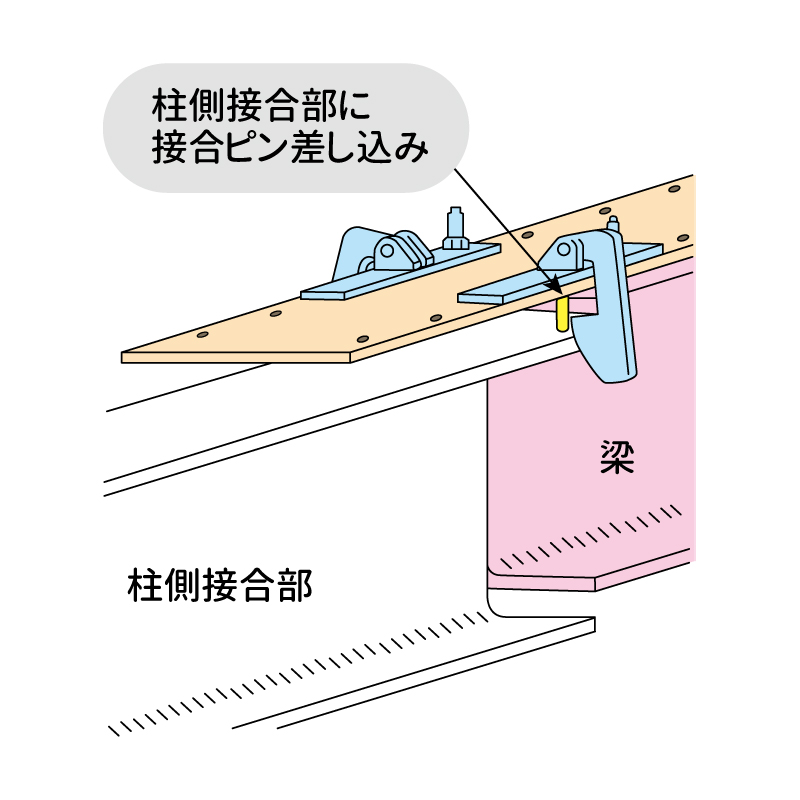

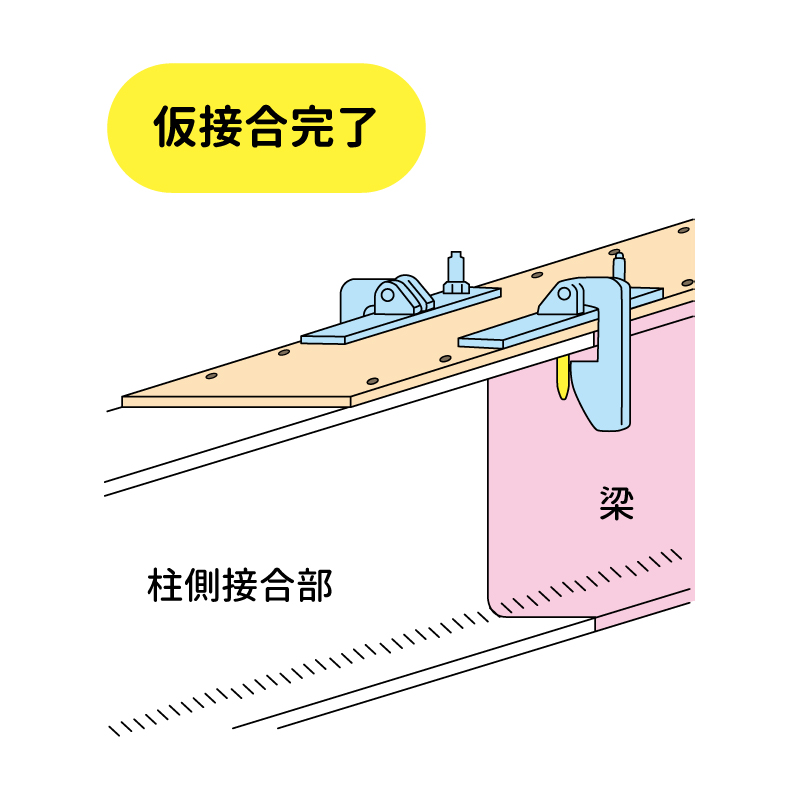

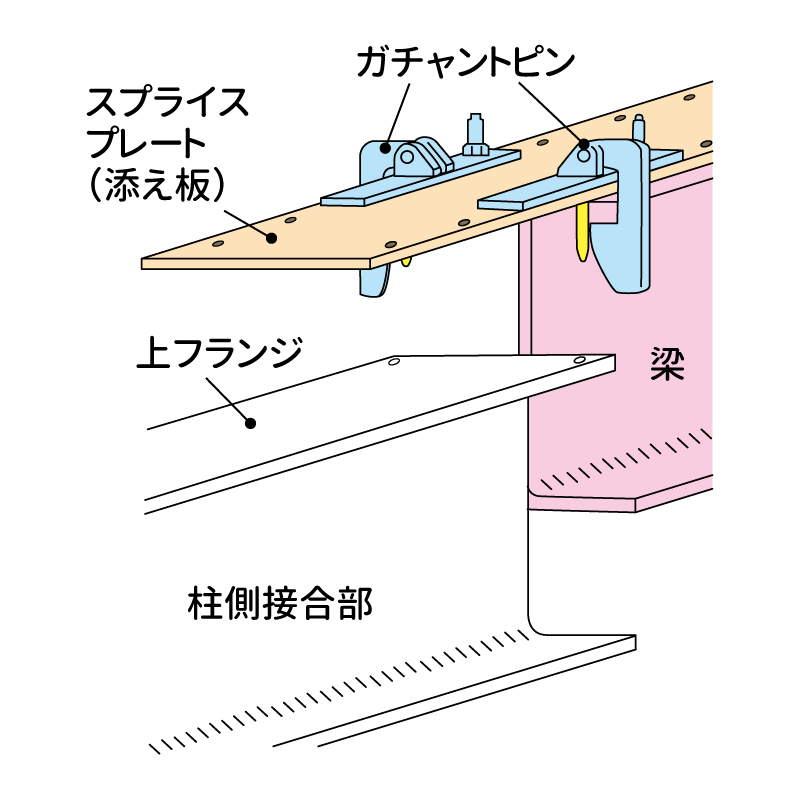

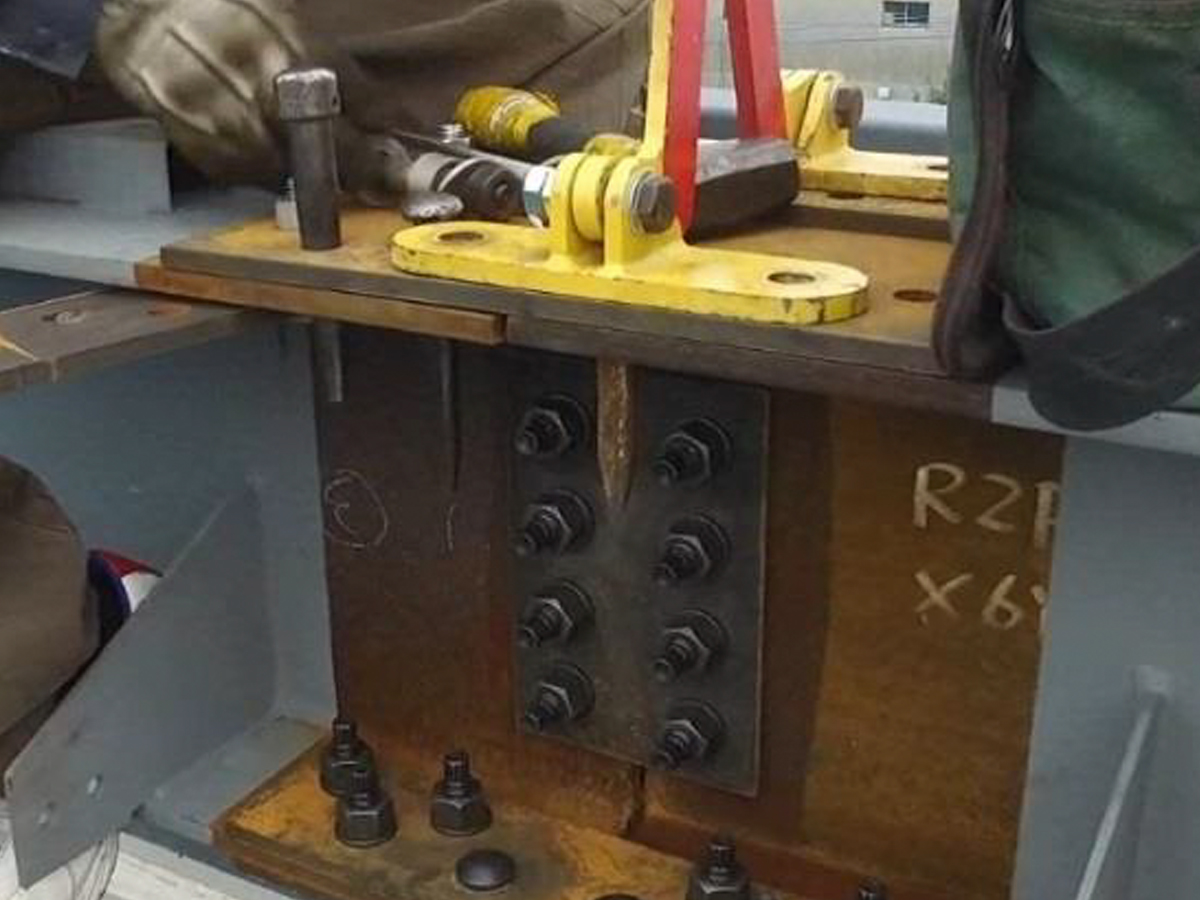

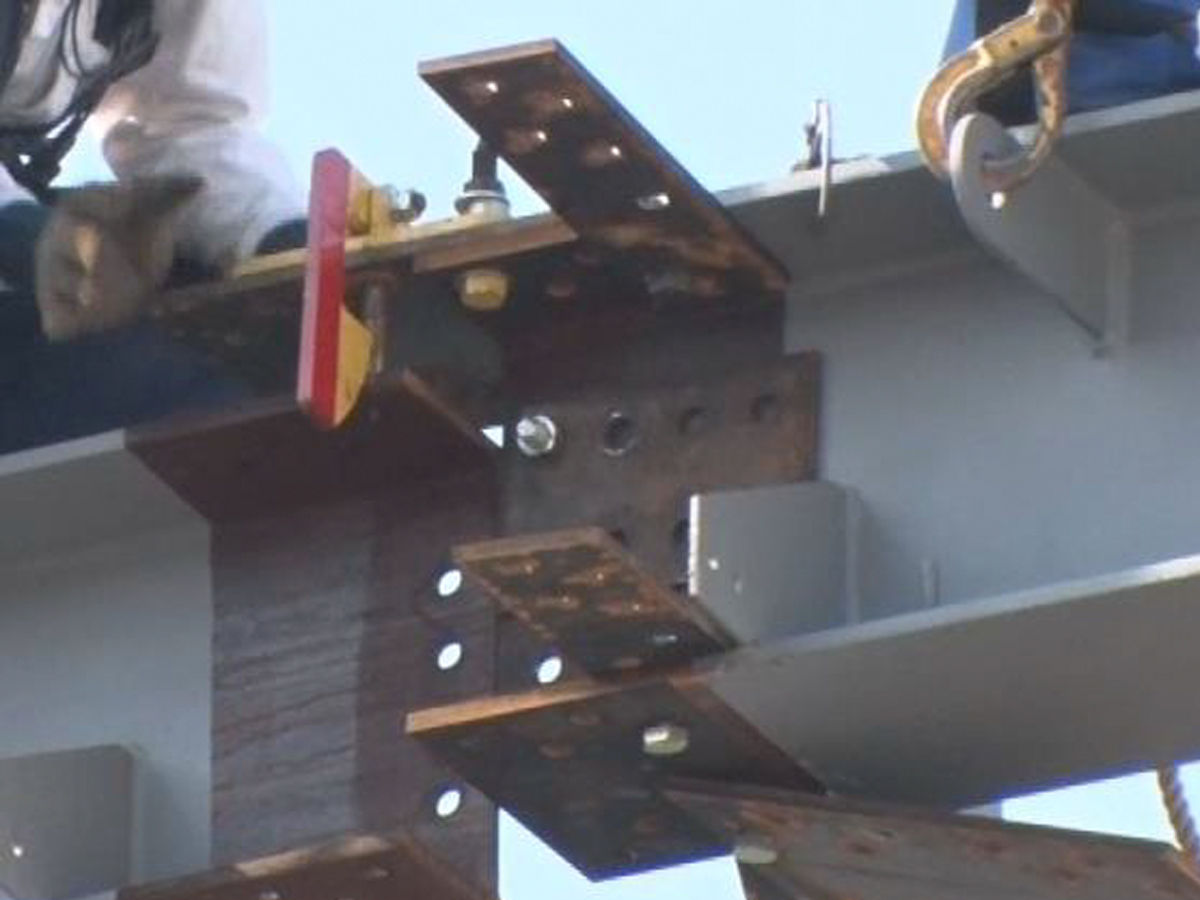

1）ガチャントピンを設置2）柱側接合部に接合ピン差し込み3）仮接合完了

オプション

二次落下防止ワイヤ

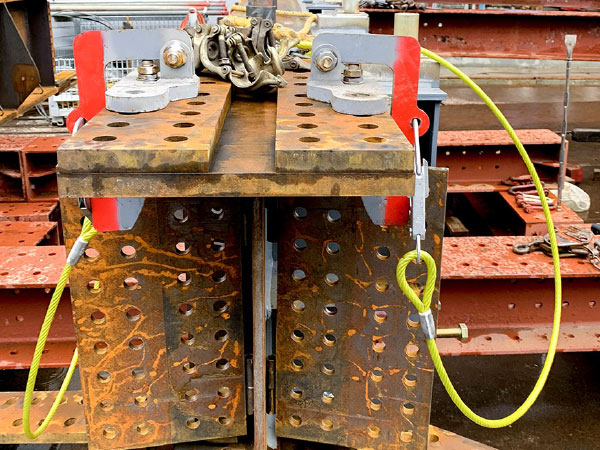

ガチャントピン二次落下防止ワイヤ使用イメージ

動画

施工時間調査結果例

  従来工法 仮ボルト不要接合工法
ガチャントピン ー 4個/梁
仮ボルト本数 上フランジ 20本/梁 不要
ウェブ 16本（丁番式）/梁 不要
下フランジ 16本/梁 不要

この調査結果では施工時間が65％短縮されました。

注意事項

  • 採用する際には、JASS6に準じて現場ごとに仮固定時の風荷重や積載荷重等に対して、
    仮ボルト不要接合治具が破損しないことの確認が必要です。
    （※弊社にて別途確認計算を行います。）
  • 計画段階でご検討していただくと導入がスムーズになります。
