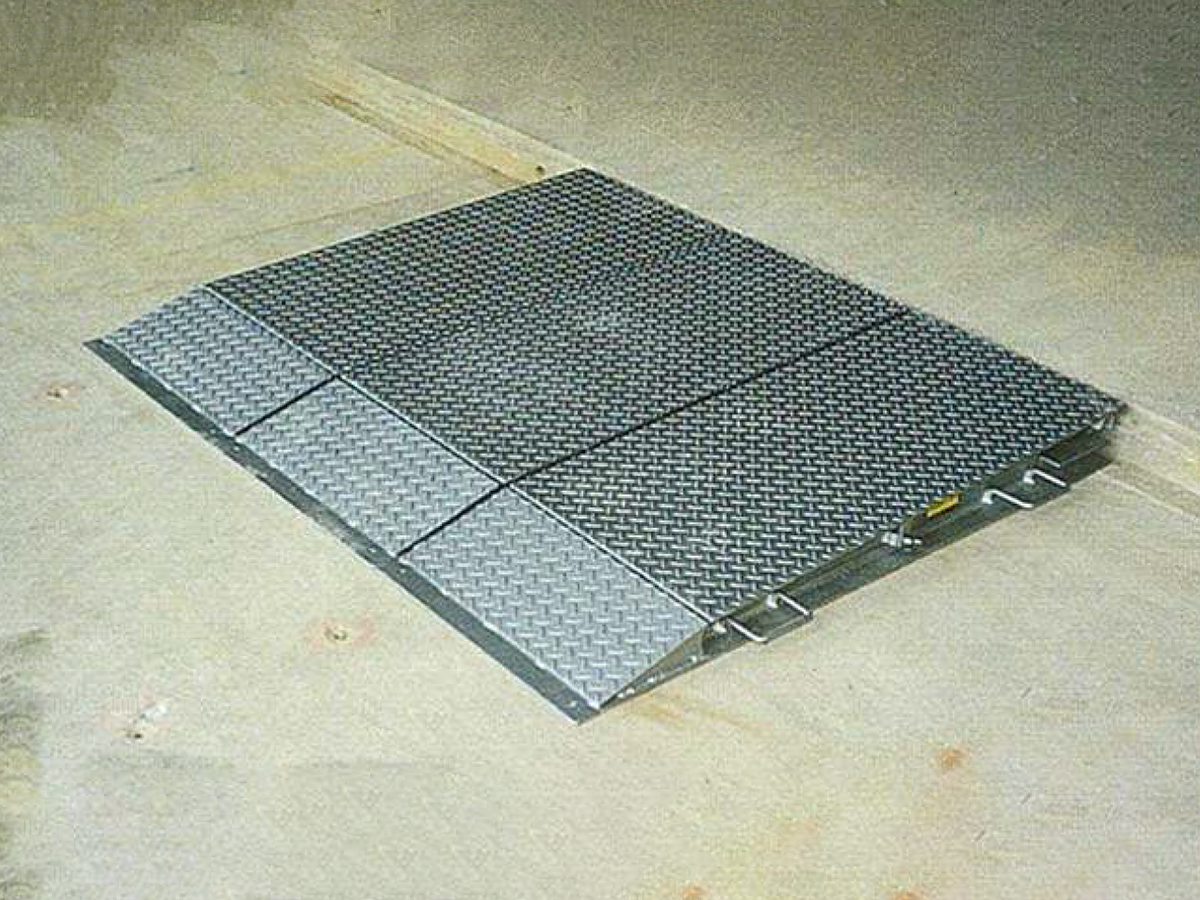

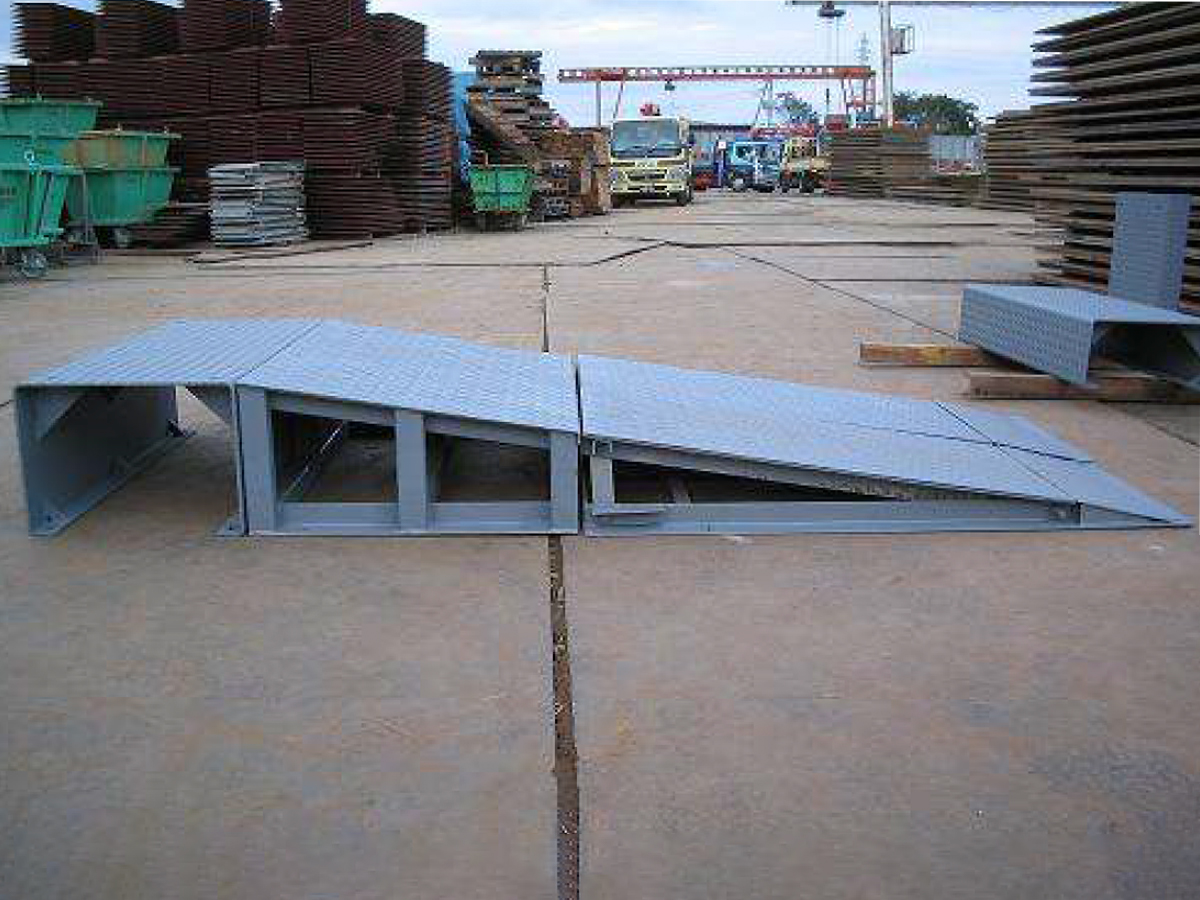

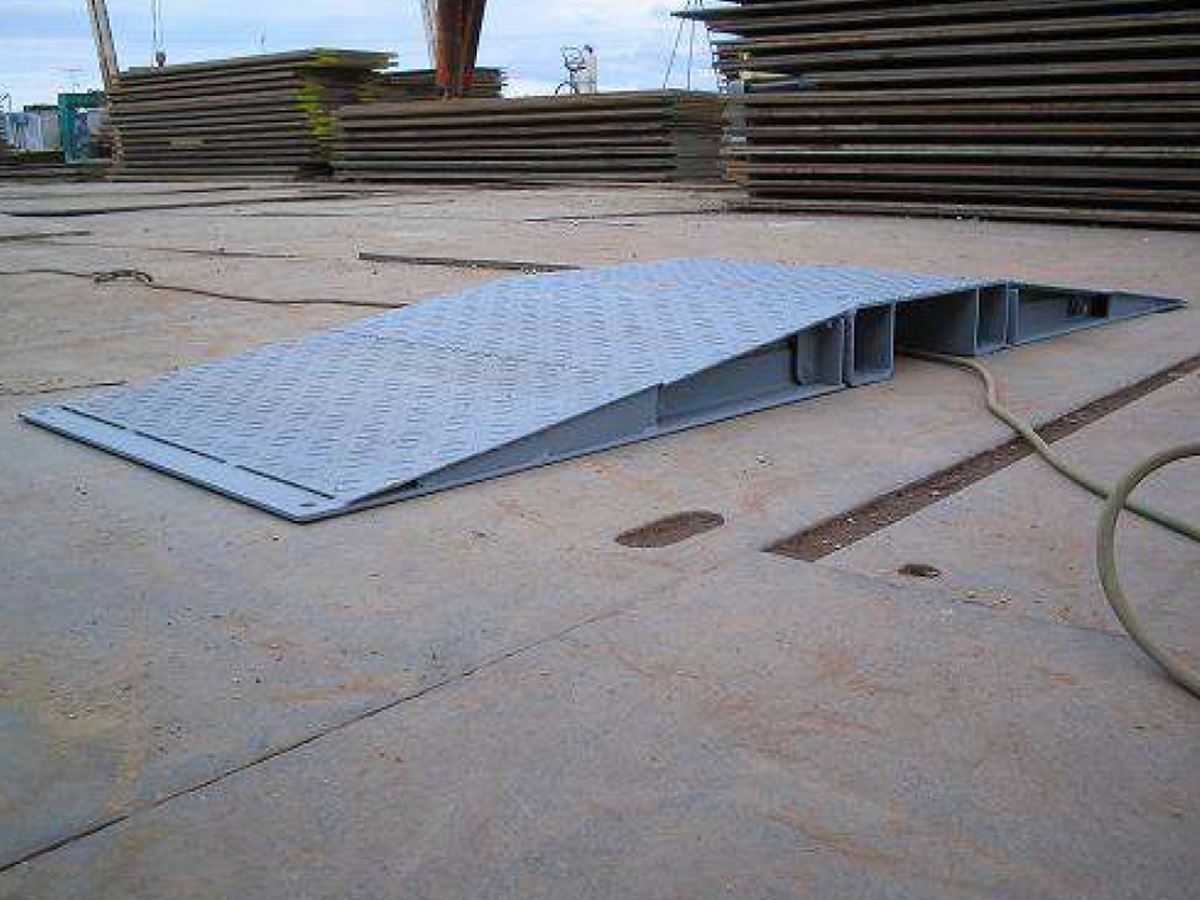

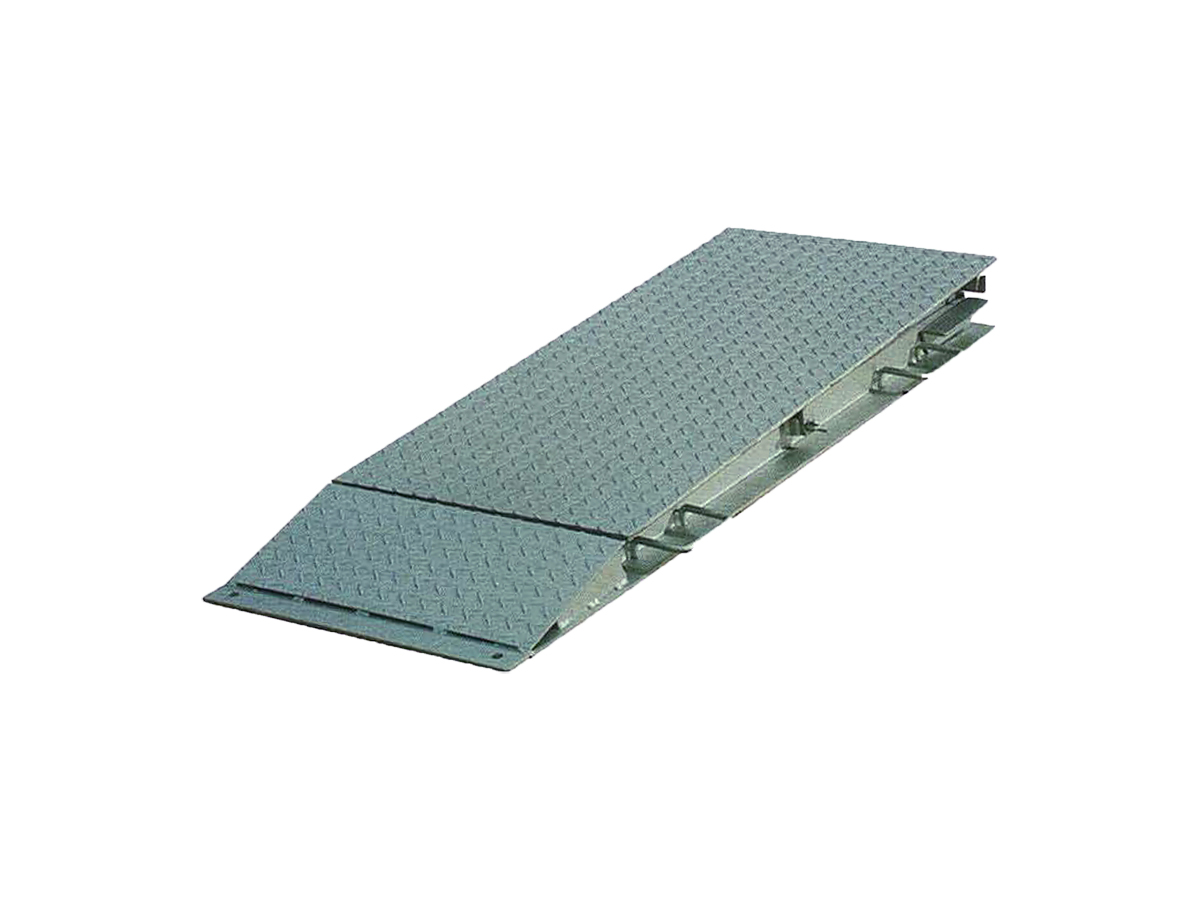

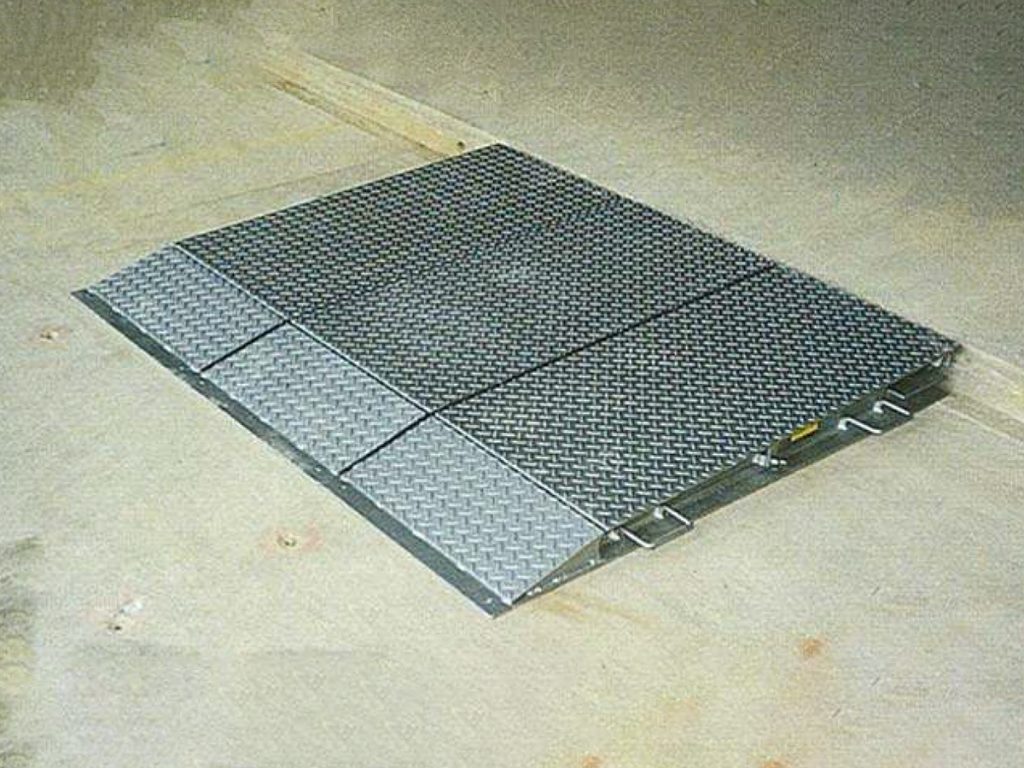

床通路段差乗入れ台床段ガード

段差ガード

段差ガード

段差ガード

段差ガード

段差ガード
段差ガード
段差ガード
段差ガード

用途

工事工程
躯体工事
商品分類
安全関係

特長

  • 数種の段差に対応
  • 設置が簡単
  • 運搬が容易
  • 産業廃棄物の減少

仕様

型式 寸法（㎜） 変更可能高さ（㎜） 自重（kg） 安全荷重（kg）
S-6040 W 600 × L 400 × H 50 − 16 1000
W-6070 W 600 × L 700 × H 70 H-1：100 38 1000
L-4511 W 450 × L 1100 × H 100 H-1：150、H-2：200 50 1000

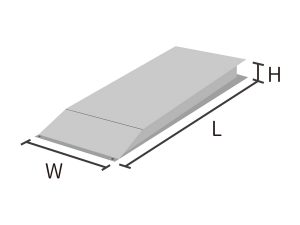

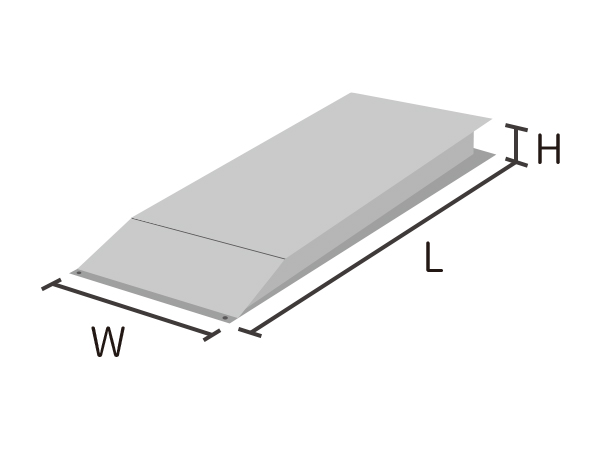

段差ガード寸法図

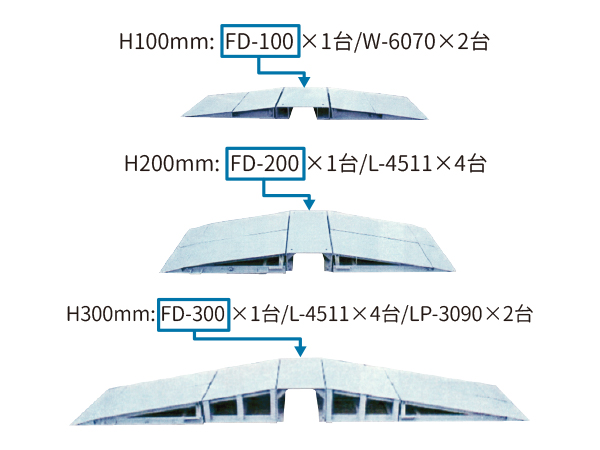

ステップ

型式 寸法（㎜） 自重（kg） 安全荷重（kg）
FD-50 W600×L200×H50 8 1000
FD-100 W600×L 400×H 100 25 1000
FD-200 W900×L400×H 200 35 1000
FD-300 W900×L400×H 300 45 1000

※FD-50は、S-6040との組合せで使用します。
※FD-100は、W-6070との組合せで使用します。
※FD-200は、L-4511との組合せで使用します。
※FD-300は、L-4511・LP-3090との組合せで使用します。

段差ガードステップ

床段ガード補足用

型式 寸法（㎜） L-4511併用時（㎜） 自重（kg） 安全荷重（kg）
LP-2590 W 900 × L 400 × H 250 全長 1500 40 1000
LP-3090 W 900 × L 600 × H 300 全長 1700 60 1000
LP-25135 W 1350 × L 400 × H 250 全長 1500 55 1000
LP-30135 W 1350 × L 600 × H 300 全長 1700 80 1000

※LP-2590／LP-3090は、L-4511（2台 W＝900）との組合せで使用します。
※LP-25135／LP-30135は、L-4511(3台 W＝1350）との組合せで使用します。

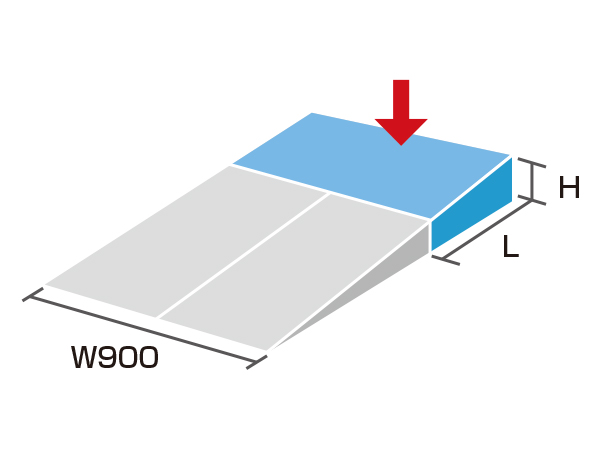

段差ガード補足用寸法図

LP-2590/LP-3090

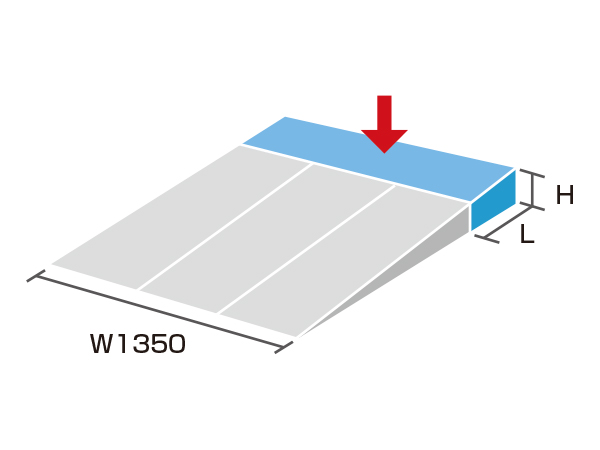

 段差ガード補足用寸法図

LP-25135/LP-30135

新・床段ガード補足用

型式 寸法（㎜） 組み合わせ全長（㎜） 自重（kg） 安全荷重（kg）
LP-3590 W900×L400×H350 全長 2100 42 1000
LP-4090 W900×L600×H400 全長 2300 62 1000
LP-4590 W900×L900×H450 全長 2600 90 1000
LP-5090 W900×L1200×H500 全長 2900 105 1000
LP-35135 W1350×L400×H350 全長 2100 58 1000
LP-40135 W1350×L600×H400 全長 2300 95 1000
LP-45135 W1350×L900×H450 全長 2600 140 1000
LP-50135 W1350×L1200×H500 全長 2900 160 1000

※LP-3590／LP-4090／LP-4590／LP-5090は、L-4511(2台 W＝900）とLP-3090との組合せで使用します。
※LP-35135／LP-40135／LP-45135／LP-50135は、L-4511(3台 W＝1350）とLP-30135との組合せで使用します。　

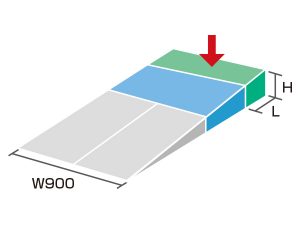

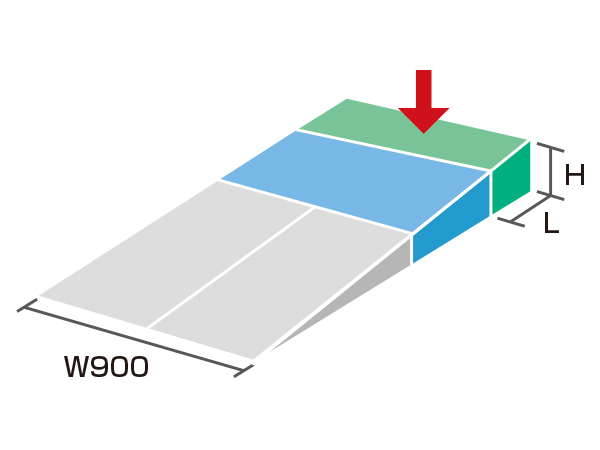

LP-3590／LP-4090／LP-4590／LP-5090

 新・床段ガード補足用

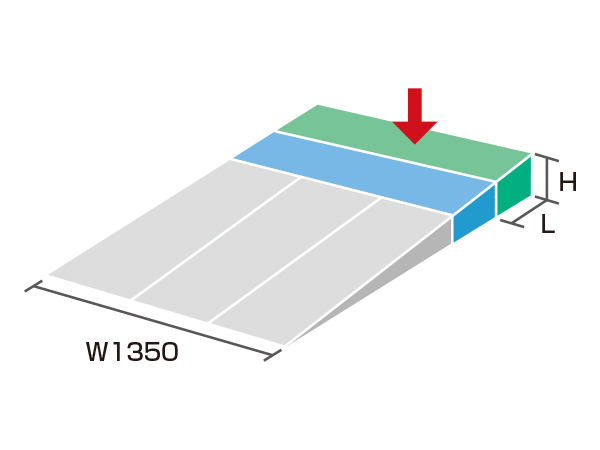

LP-35135／LP-40135／LP-45135／LP-50135

注意事項

  • 設置後のズレ防止の為、アンカーボルト(M10)をご使用ください。
  • 安全荷重は静荷重です。
  • 安全荷重を参考の上、通行されるものの動荷重・衝撃荷重等を算出し、確認してご使用ください。
  • 設置および撤去、高さ合わせ等の本製品の取り扱い際は、前面と側面の隙間に手や足を挟まれないように、十分注意してください。
  • 重量物につき、取り扱いは複数名にて、十分注意をしておこなってください。
